[TEST] Rallonges Lian Li Strimer Plus

Les rallonges :

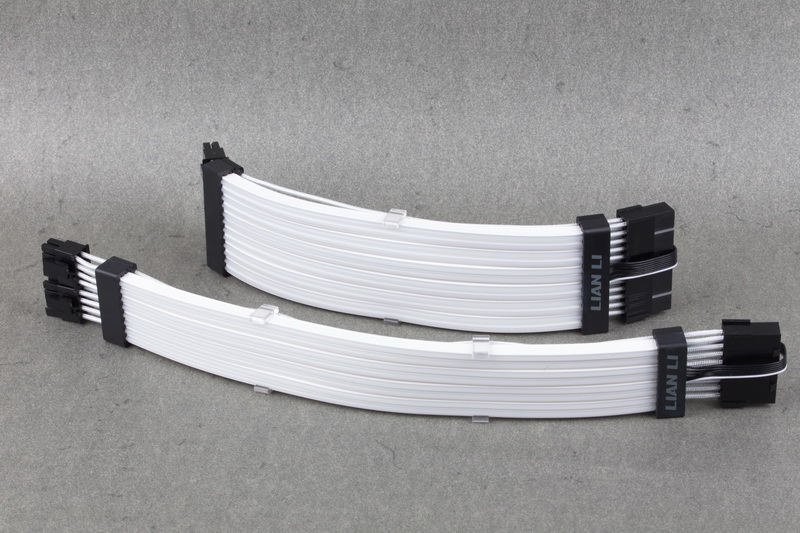

Voici les deux kits de rallonge Strimer Plus hors de leur boite.
La première chose que l’on constate est la couleur blanche de la gaine tressée habillant les fils ainsi que de la structure en silicone dissimulant les bandes de LED.
Ce qui nous amène au deuxième point justement avec la présence de bandes de LED.
Lian Li dispose d’un premier modèle de rallonge Strimer (sans la notion Plus) dans son catalogue.

Ce modèle Strimer est composé d’une troisième série de fils qui s’avèrent être de fins tubes translucides (fibres optiques) diffusant le faisceau coloré émis par des LED disposées à l’une de leurs extrémités.

Avec la gamme Strimer Plus, Lian Li améliore l’éclairage de ces rallonges en intégrant directement des bandes de LED sous les fins tubes translucides.

Ces bandes de LED vont alors prendre place dans la structure en silicone blanc qui est positionnée juste au-dessus des fils de la rallonge en elle-même.

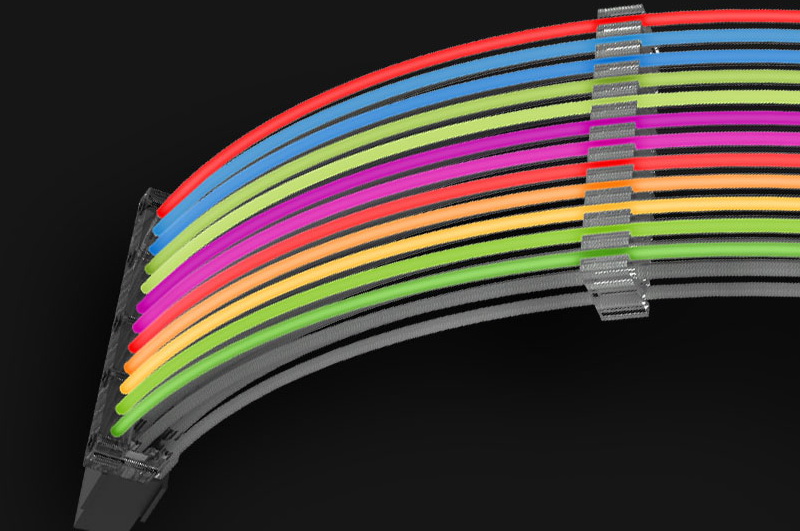

Cette nouvelle disposition des LED va permettre d’obtenir plus d’effets d’éclairage dynamique sur toute la longueur de la rallonge comme nous allons le développer dans la rubrique suivante.

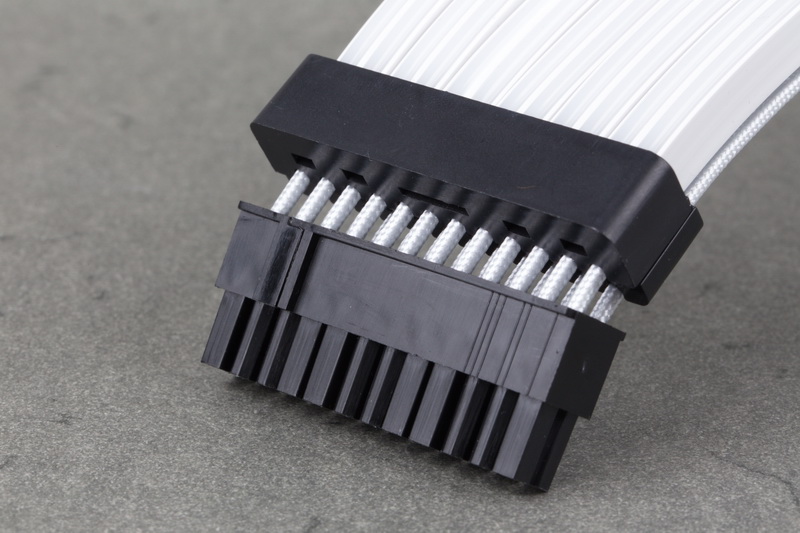

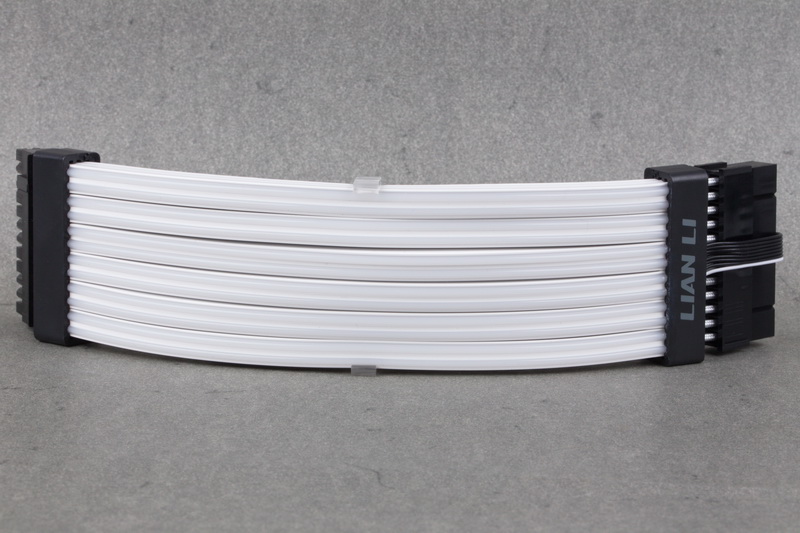

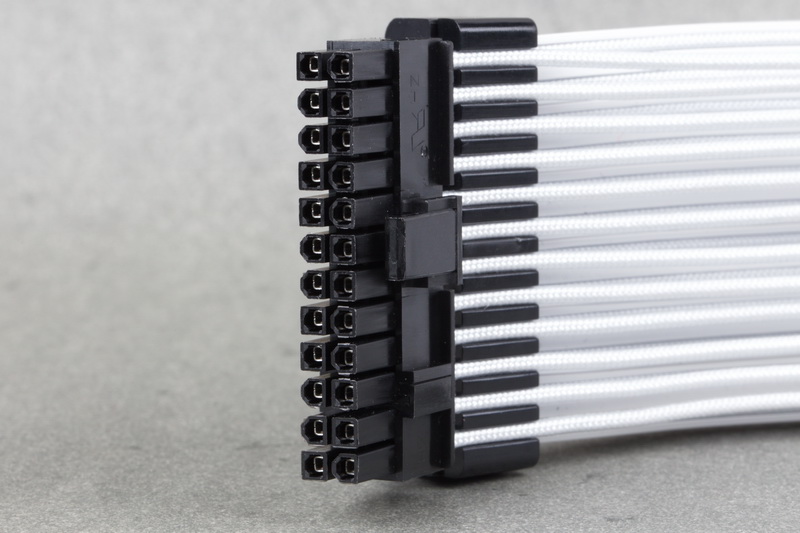

La rallonge ATX dispose, à l’une de ses extrémités, d’une prise ATX de type 20+4 broches.

La rallonge PCIe dispose de deux prises 6+2 broches.

La connectique demeure classique sans être plaquée or.

La structure en silicone est reliée aux différents fils du câble par deux larges pièces en plastique noir positionnées à chacune de ses extrémités.

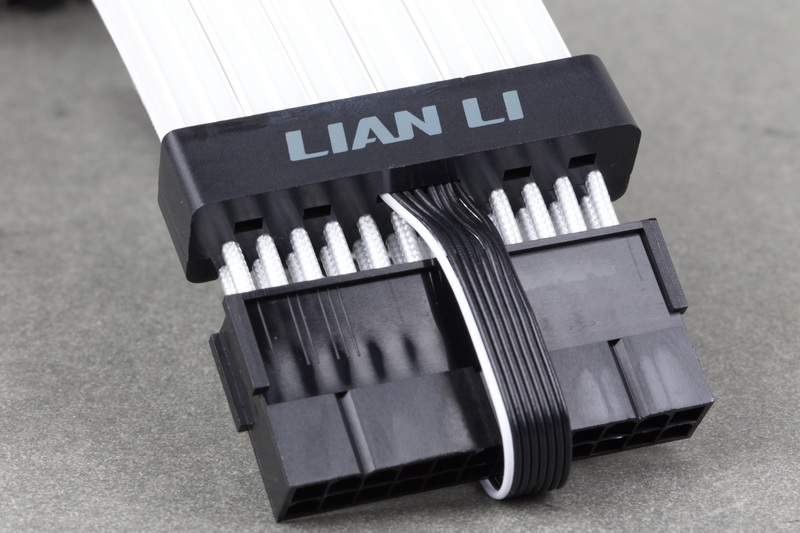

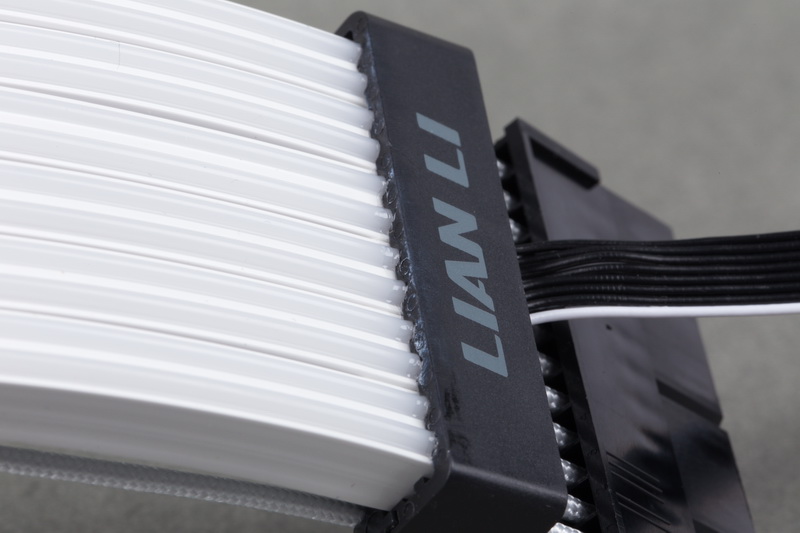

L’une de ces deux pièces arbore le nom de la marque qui se positionne du côté du branchement avec le câble de l’alimentation.

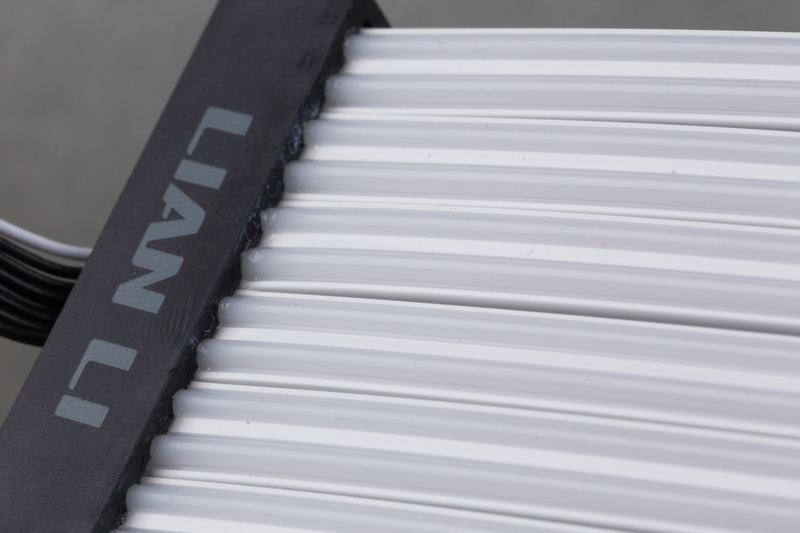

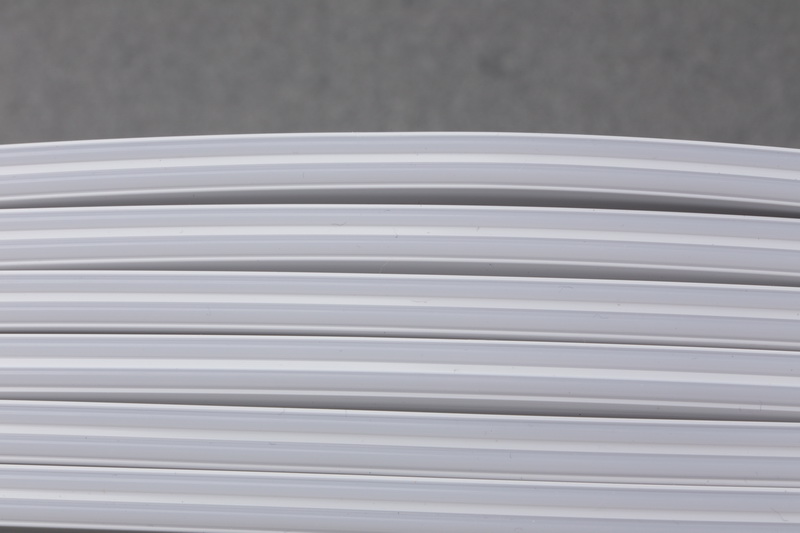

La face externe de l’épaisse bande de silicone (7 mm) intègre les nombreux tubes translucides qui se chargent de diffuser l’éclairage émis par chacune des LED.
Ces tubes ont un diamètre de 2.5 mm.
Ils sont au nombre de 12 sur la rallonge ATX et 8 sur la rallonge PCIe.

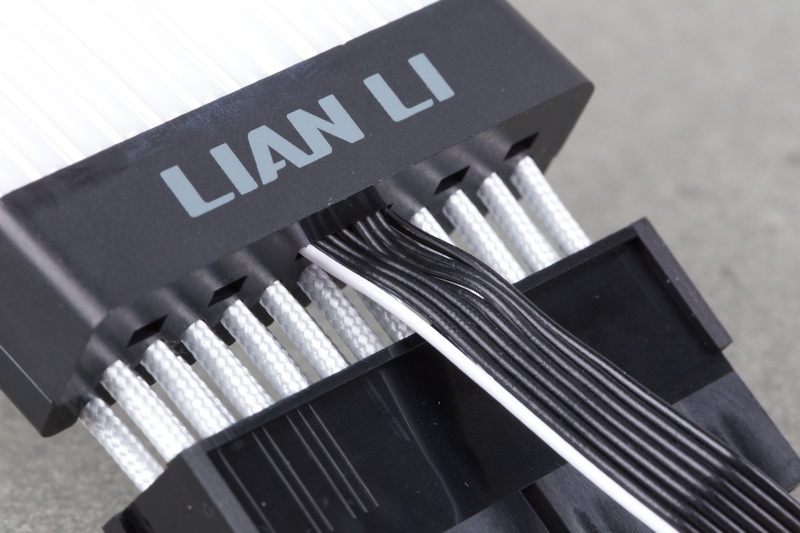

Un câble émerge de la pièce en plastique identifié par le nom Lian Li.
Il mesure 300 mm, quel que soit le modèle de rallonge.

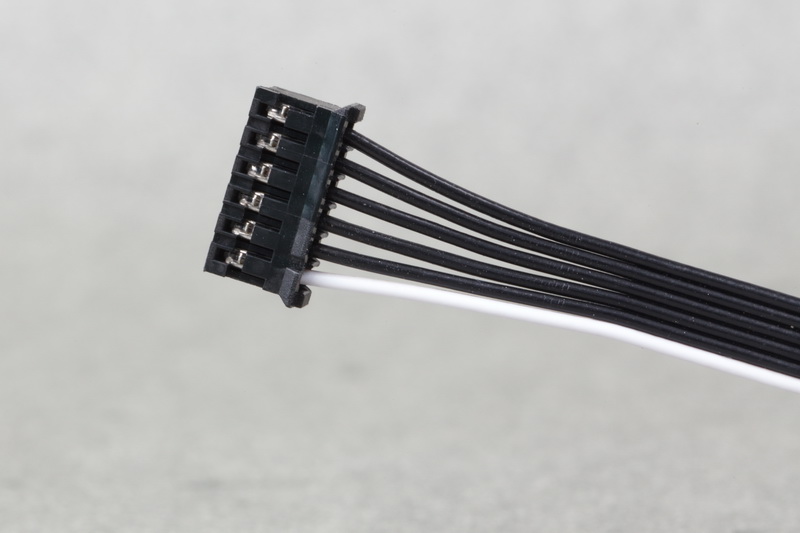

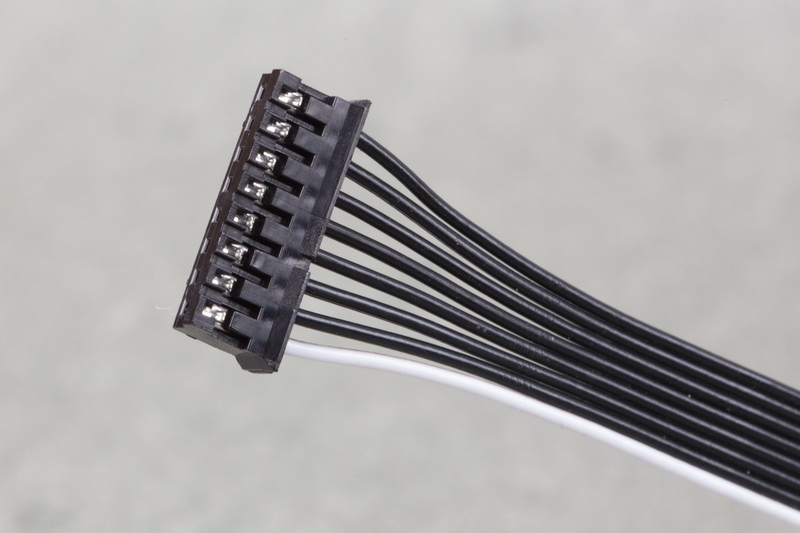

Il se compose de 8 fils pour la rallonge ATX…

… et de 6 fils pour la rallonge PCIe.

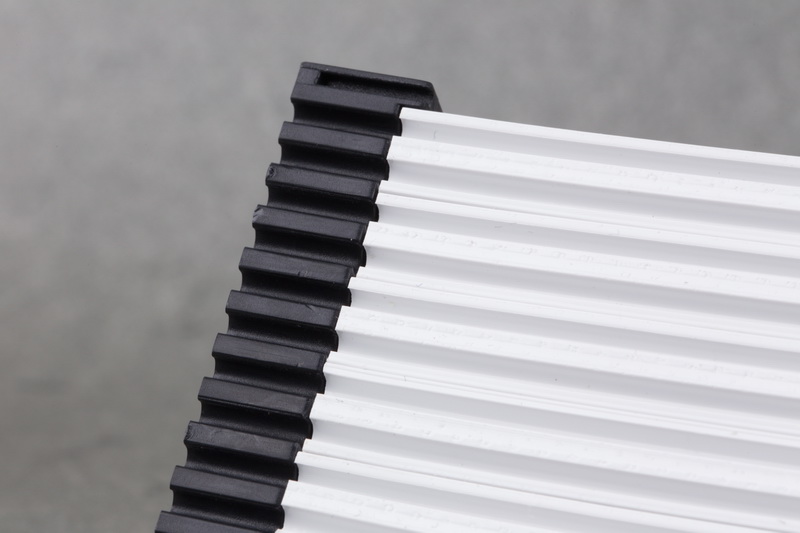

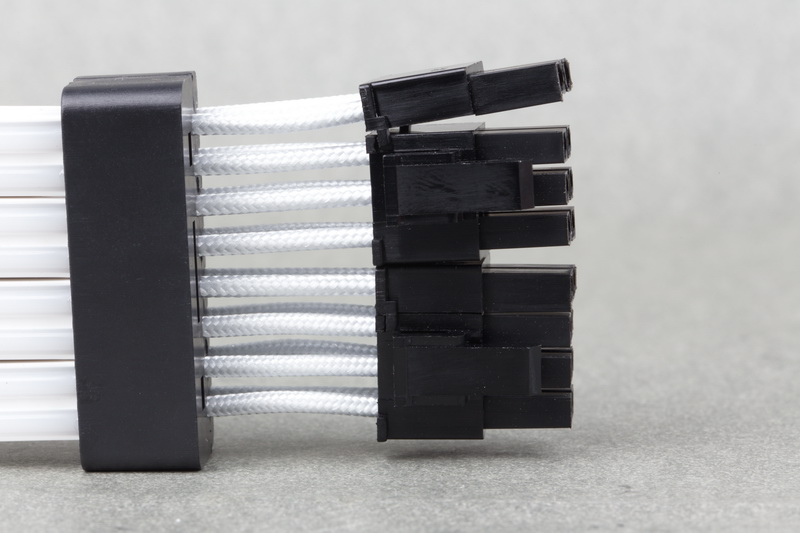

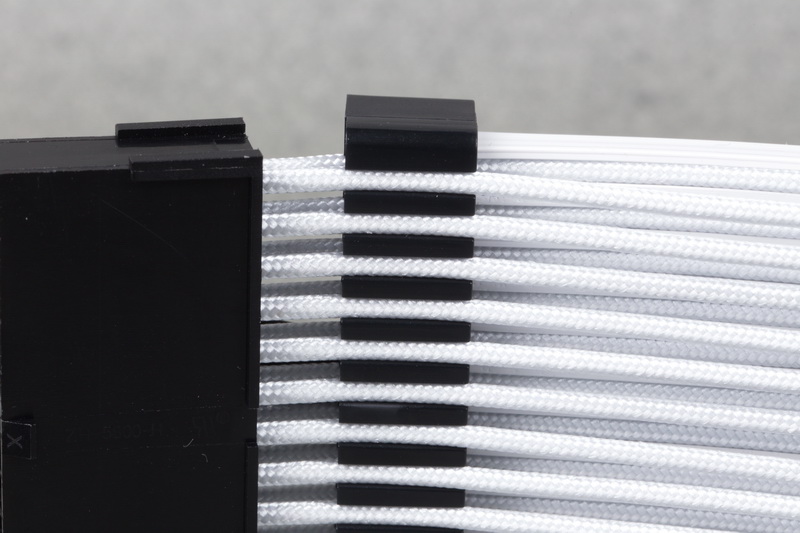

La face interne de chacune des pièces en plastique noir dispose d’une structure en forme de peigne dans laquelle va prendre place chaque fils de la rallonge.

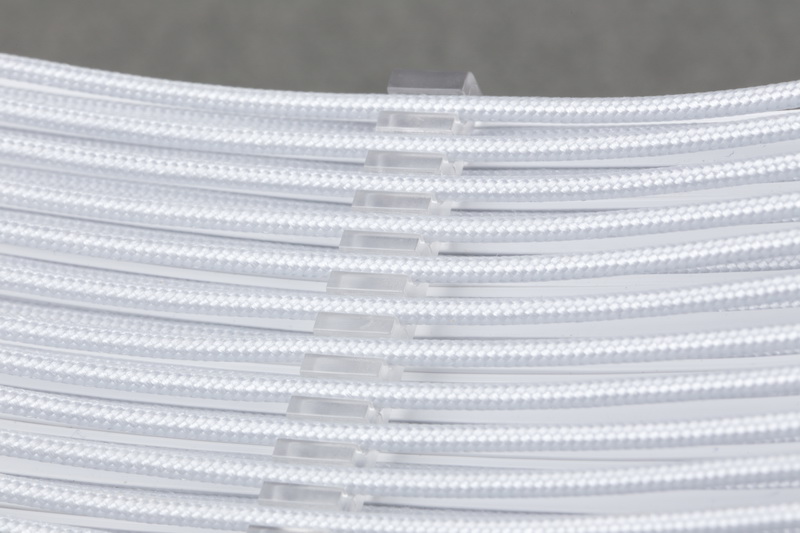

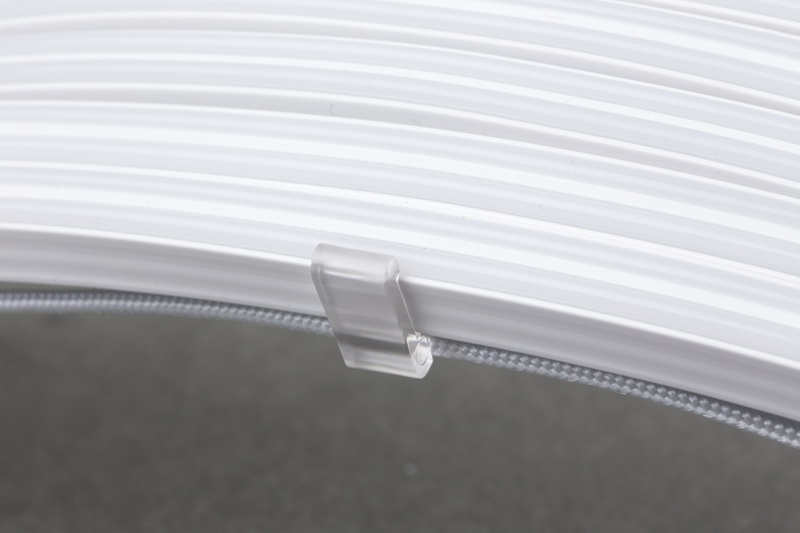

Au centre de la rallonge ATX, nous avons un peigne translucide qui s’accroche aux bords de la bande en silicone.

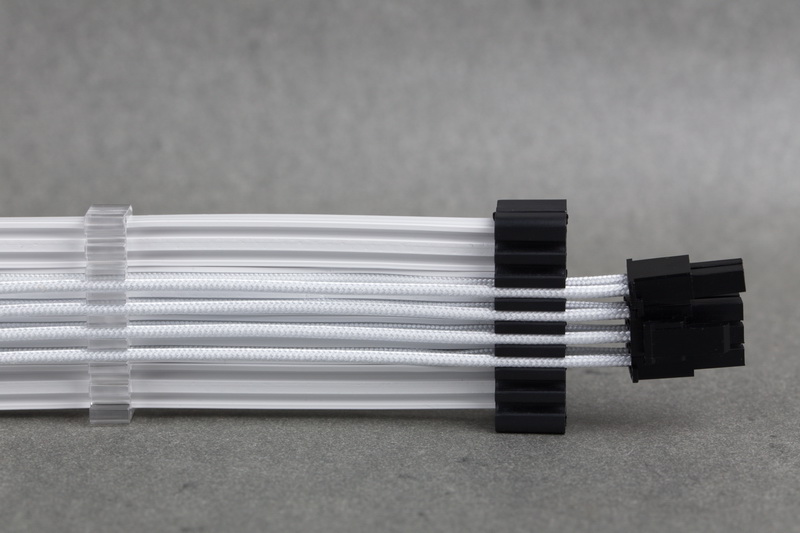

Deux peignes de ce genre prennent place sur la rallonge PCIe en raison de sa plus grande longueur.

Ce type de peigne ne prend en charge que les fils de la rangée extérieure de la rallonge.

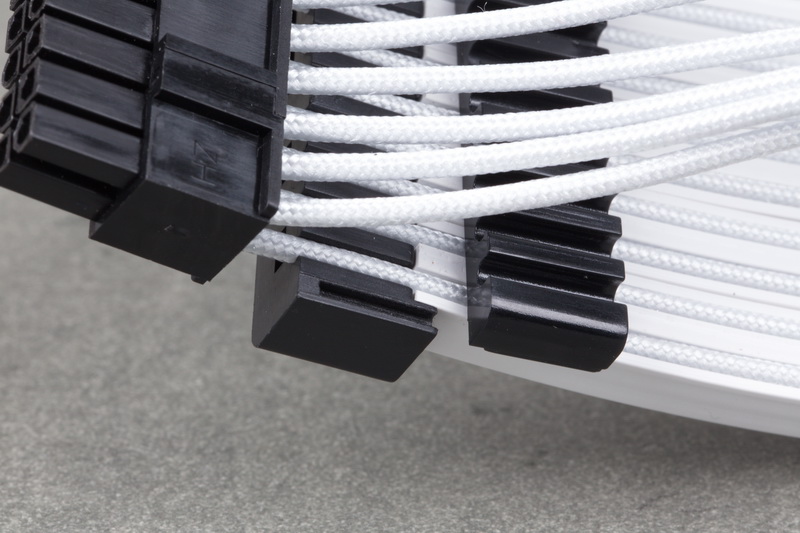

Les fils de la rangée intérieure se glissent dans les sillons creusés dans la structure en silicone.

Les manchons noirs se composent de deux parties.
On peut ainsi désolidariser la partie inférieure, qui prend en charge les fils de la rangée extérieure de la rallonge, juste en la faisant coulisser.

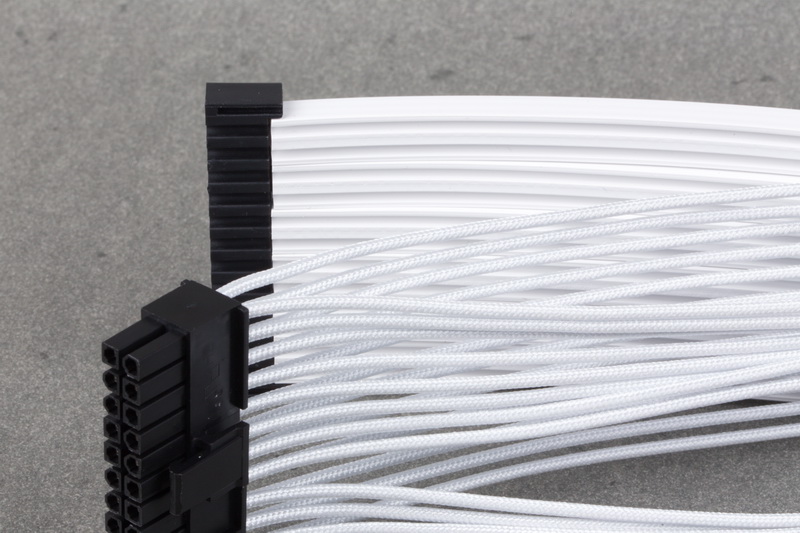

En ouvrant chacun de ces manchons, nous pouvons alors retirer la rallonge en elle-même de la structure intégrant l’éclairage du kit Strimer Plus.

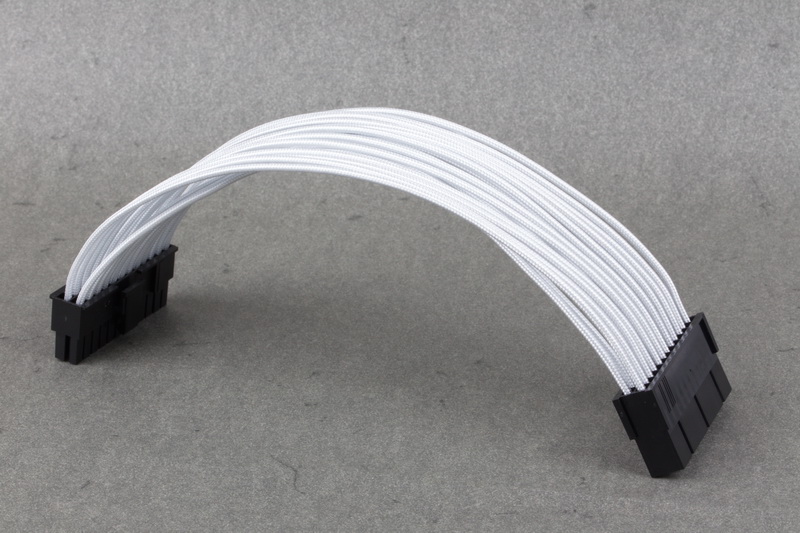

La rallonge ATX mesure 200 mm tandis que la rallonge PCIe mesure 300 mm.
Cette dernière est bien composée de deux câbles distincts composés de 8 fils.

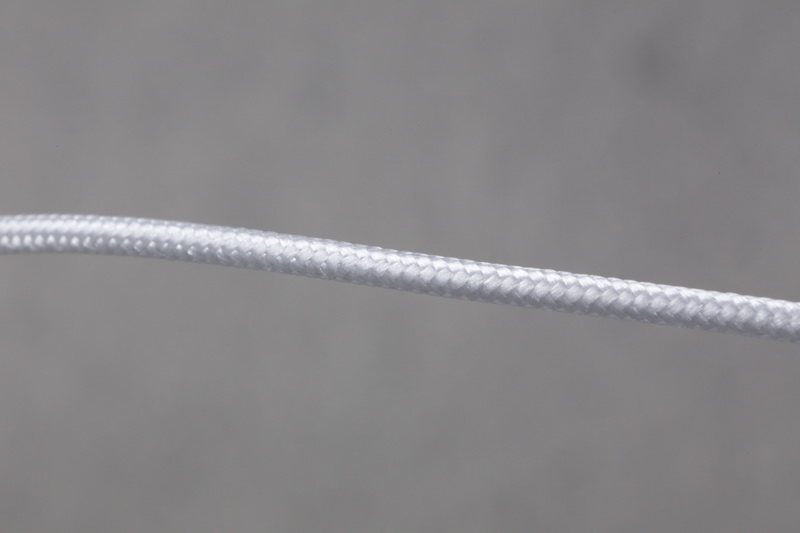

Chaque fil est revêtu d’une gaine tressée blanche de type Paracord. Ils présentent un diamètre de 2.1 mm.
On peut s’étonner du choix de Lian Li quant à la couleur de la gaine tressée…

… Tout comme la couleur de la structure en silicone dans laquelle prennent place les bandes de LED.
Est-ce pour optimiser la diffusion du rétroéclairage ?
Toujours est-il que Lian Li ne propose aucun modèle entièrement vêtu de noir.

On note que la partie la plus épaisse du manchon est fixée à la structure en silicone et prend en charge les différents tubes translucides.

En y regardant de plus prés, cette structure en silicone est divisée en plusieurs éléments, au nombre de 6 dans la rallonge ATX et de 4 dans la rallonge PCIe.
Chacun de ces éléments embarque deux tubes translucides.

C’est dans chacun de ces éléments que vient prendre place une bande de LED aRGB.
Nous avons donc 6 bandes de LED présentes dans la rallonge ATX et 4 bandes de LED prennent place dans la rallonge PCIe.
120 LED aRGB sont reparties dans le kit ATX soit 20 modules par bandes et 108 LED aRGB sont disposées dans le kit PCIe, soit 27 LED par bandes qui sont plus longues.

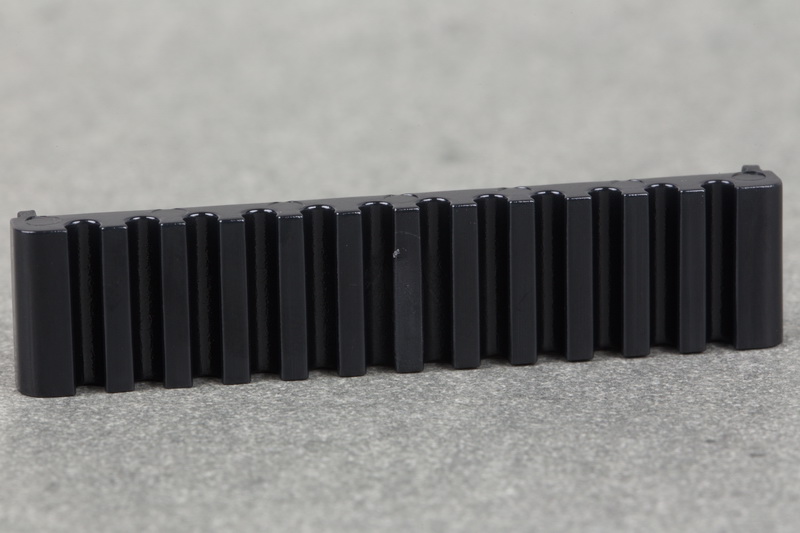

Ici, nous avons la partie mobile du manchon qui intègre le peigne pour les fils de la rangée extérieure.

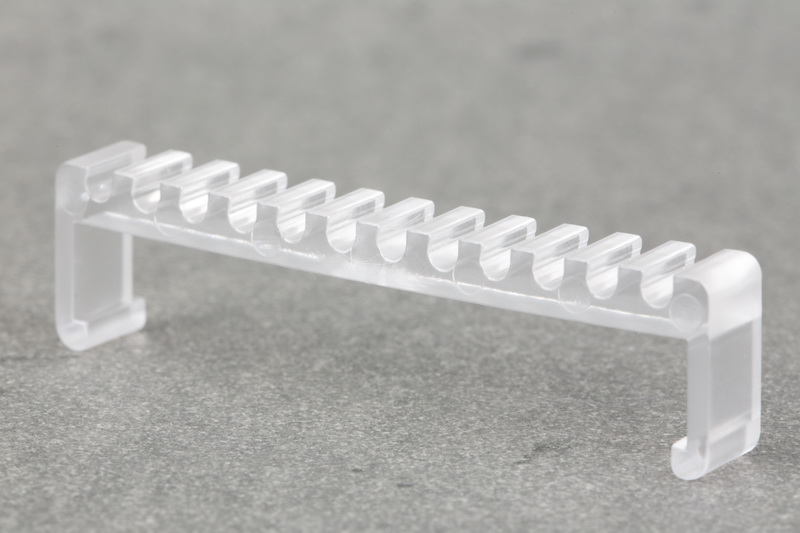

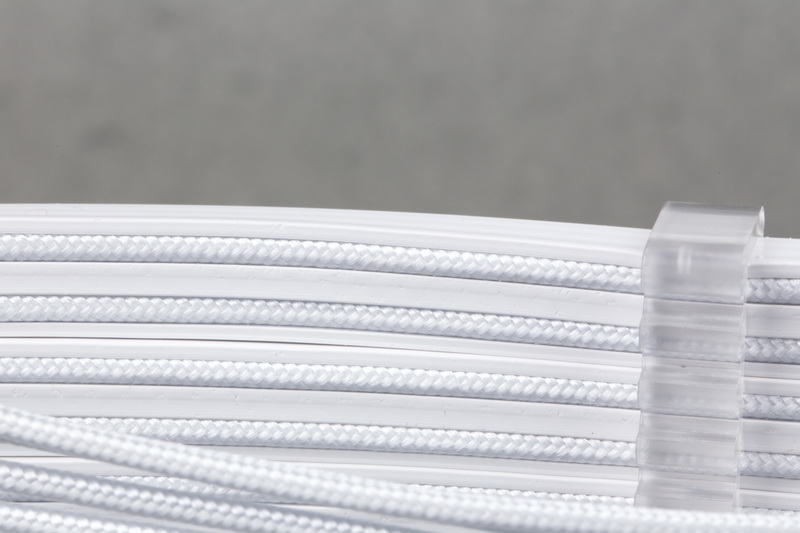

Là, nous avons le peigne intermédiaire qui se clipse sur les bords de la structure en silicone afin de ne pas gêner la diffusion du rétroéclairage.

Le choix du silicone comme matériau permet d’obtenir une certaine souplesse facilitant autant que possible la mise en place de la rallonge dans le boitier.
Nous revenons sur cette intégration dans le boitier à la fin du chapitre suivant.

Le kit Strimer Plus PCIe est composé de deux câbles PCIe 6+2 broches.
Comme nous avons vu que nous pouvons démonter le kit en séparant la rallonge en elle-même de la structure en silicone, rien ne nous empêche de ne mettre en place qu’un seul câble PCIe au sein de cette structure.
Il nous est aussi possible d’inverser la position de ladite structure par rapport à la rallonge afin d’avoir le clip de la prise PCIe bien orienté en fonction des cartes graphiques ou de la position du kit au sein du boitier PC.
