MONTAGE
Le montage est facile est nous allons l’effectuer directement sur notre carte mère MSI Z87M Gaming installée dans un boiter Fractal Design Node 804 .
On commence par installer la backplate métallique au dos de la carte-mère.

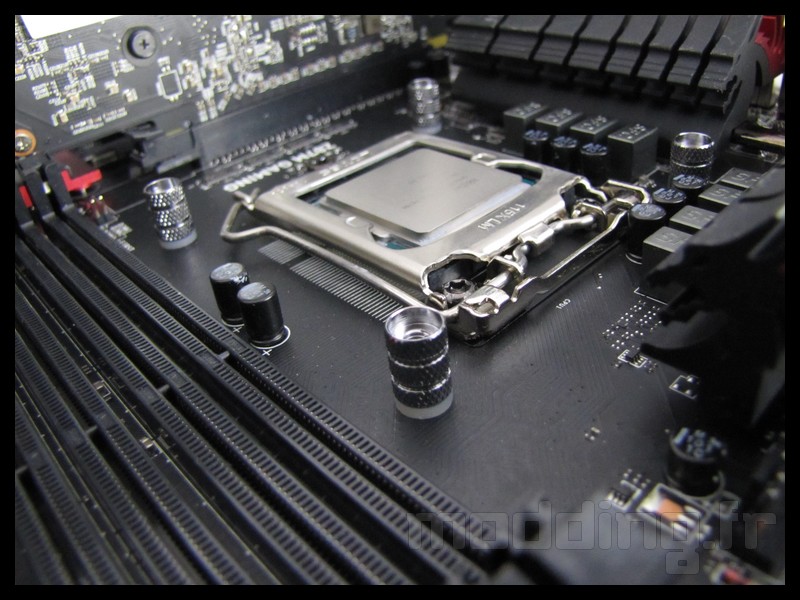

Sans oublier la rondelle, on visse les 4 entretoises sur les vis qui proviennent de l’arrière.

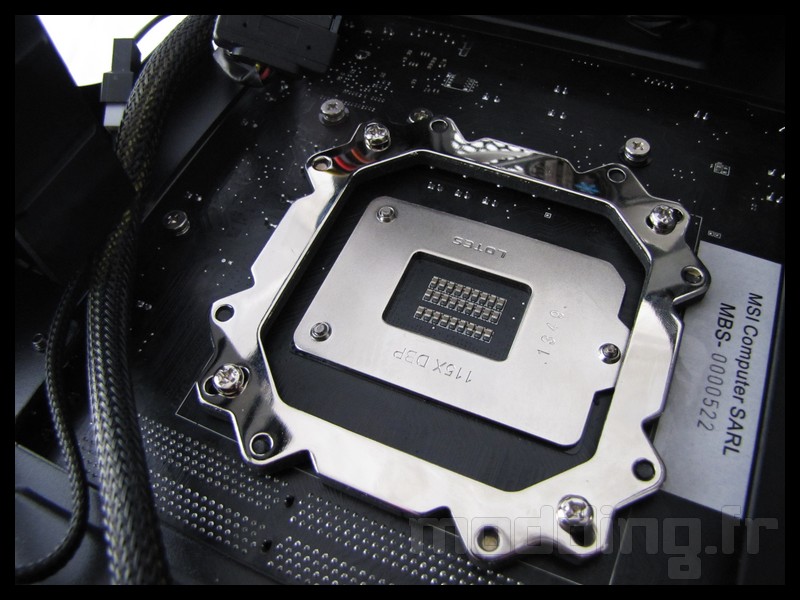

On visse ensuite la plaque de support sur les 4 entretoises, à ce stade là le waterblock est prêt à être installé.

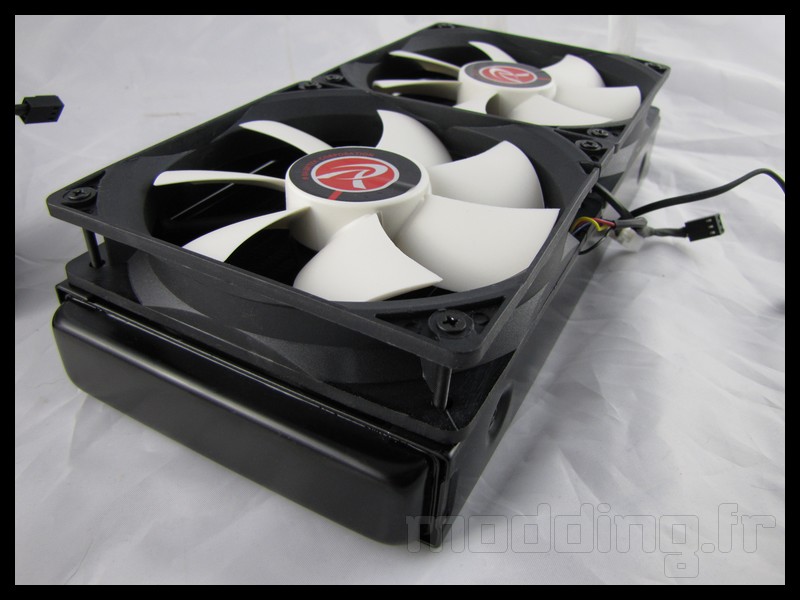

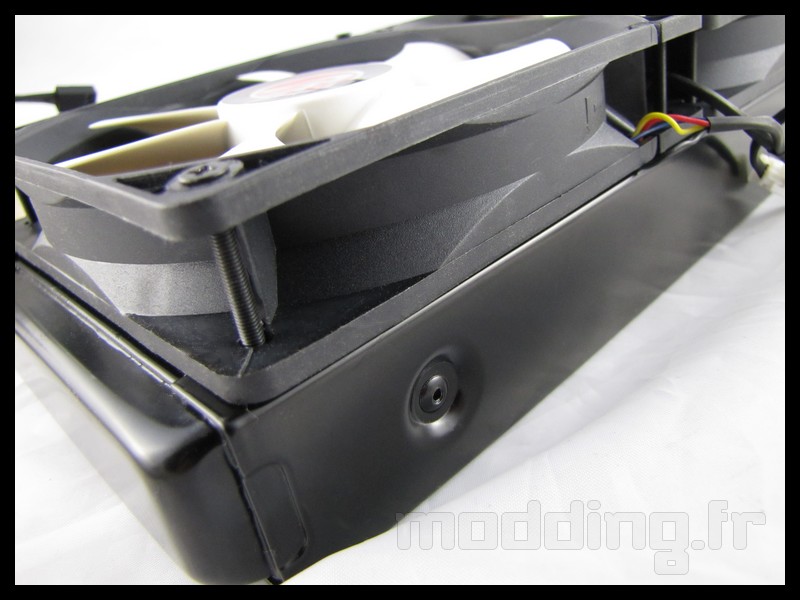

On enchaine ensuite sur l’installation des deux ventilateurs sur le radiateur en s’assurant de mettre les connections du bon côté en fonction de son futur montage.
Le radiateur fait 32mm d’épaisseur soit 57mm avec le ventilateur installé.

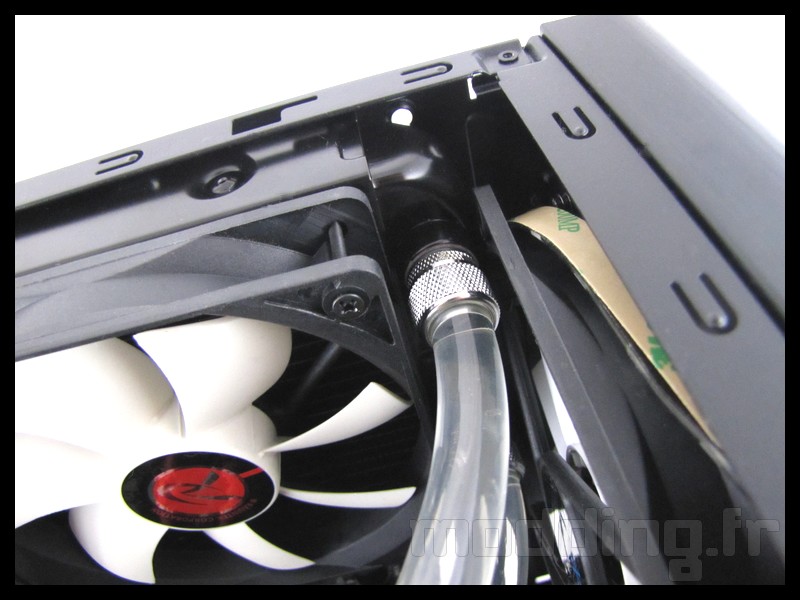

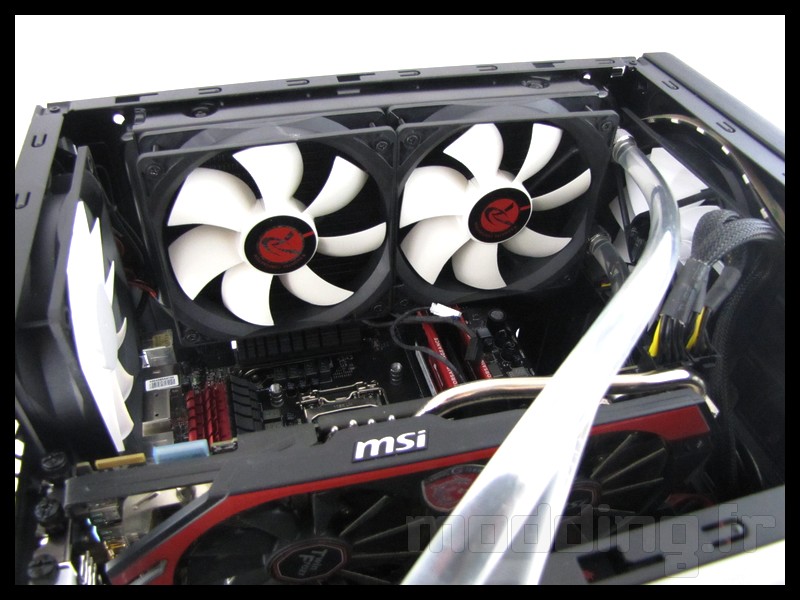

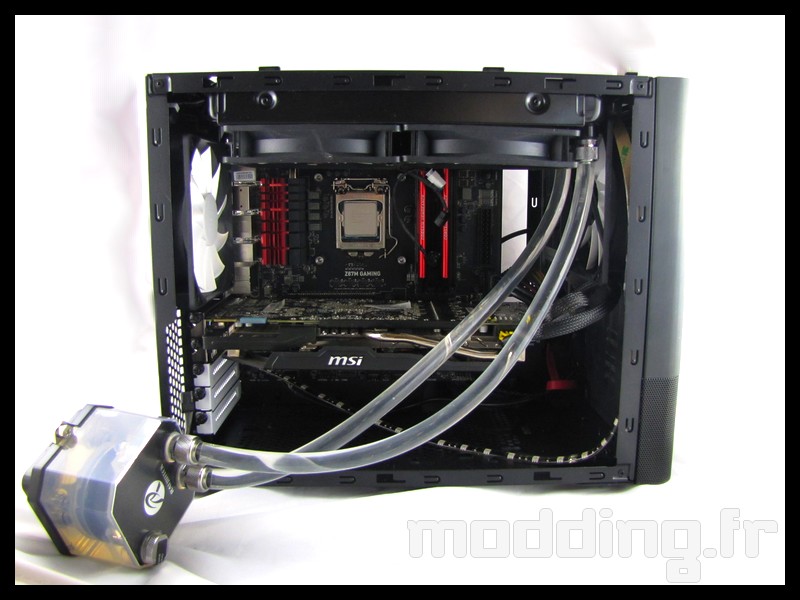

On installe ensuite le radiateur dans un emplacement de 280mm

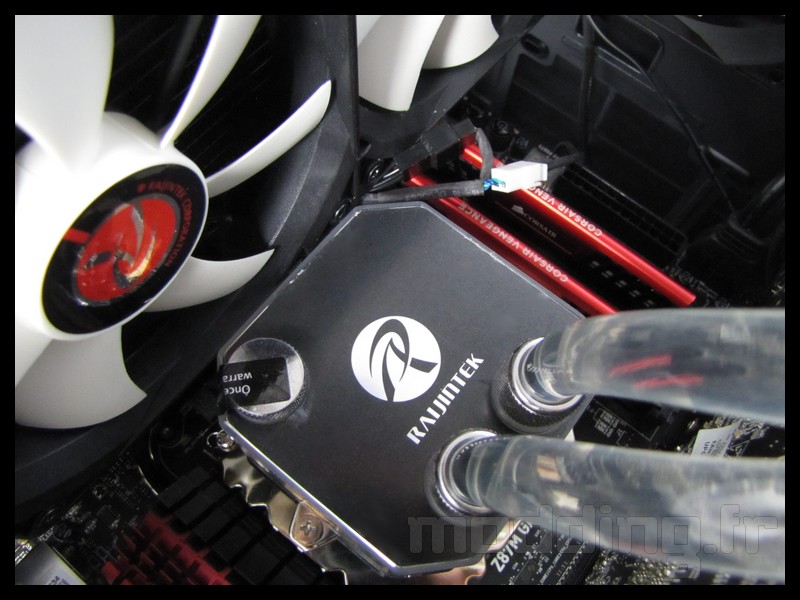

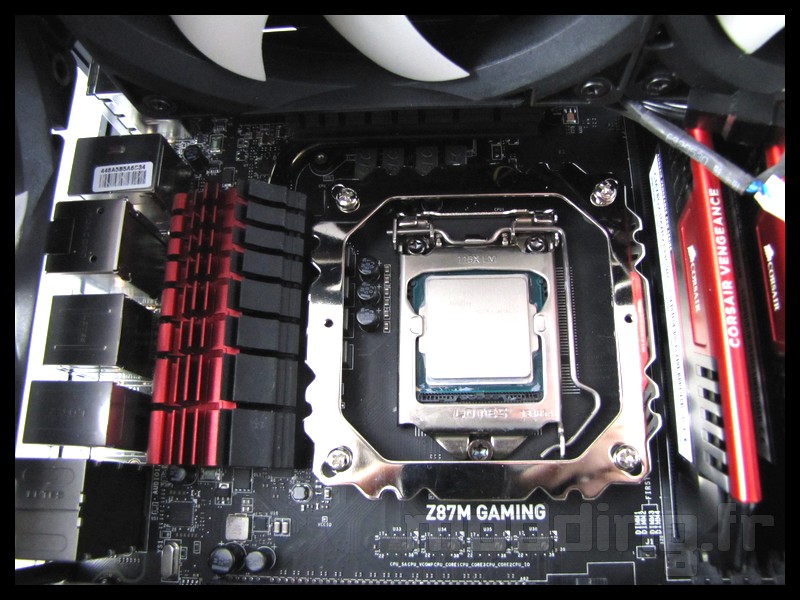

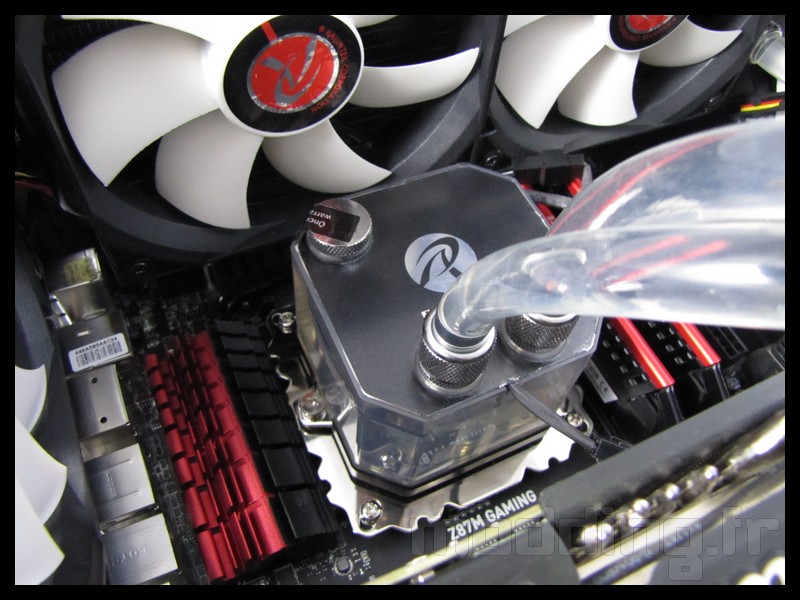

On dispose de la pâte thermique sur le processeur et on visse le block sur le support.
On branche les câbles des ventilateurs sur l’adaptateur 3Pin/molex sur une molex de l’alimentation. Même opération pour le block qui utilise le second adaptateur pour se connecter à l’alimentation.

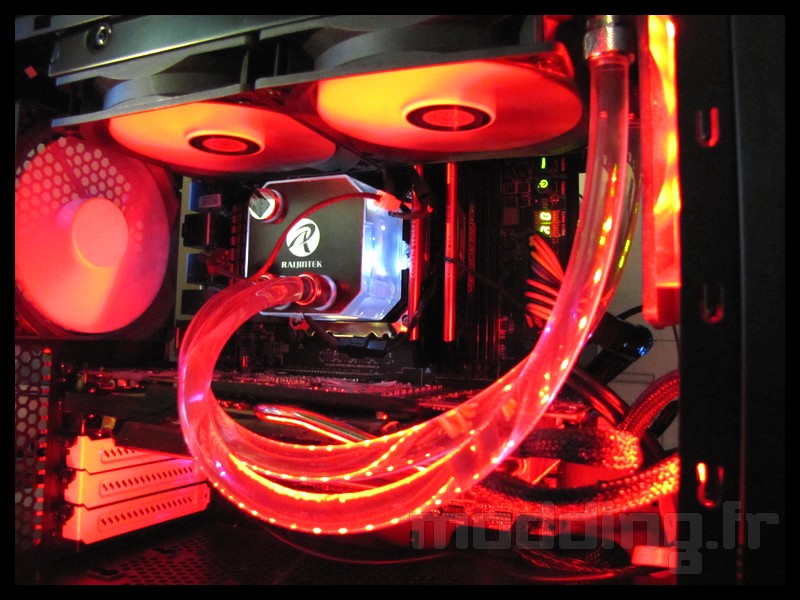

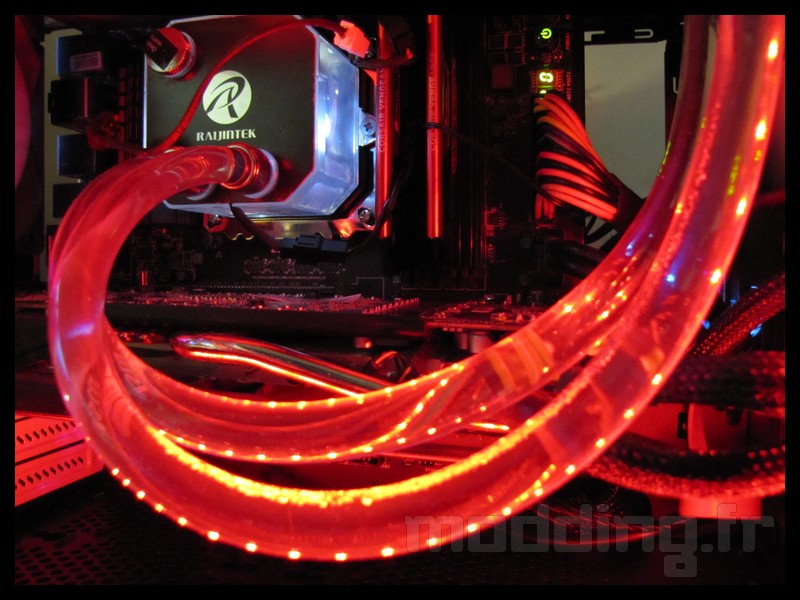

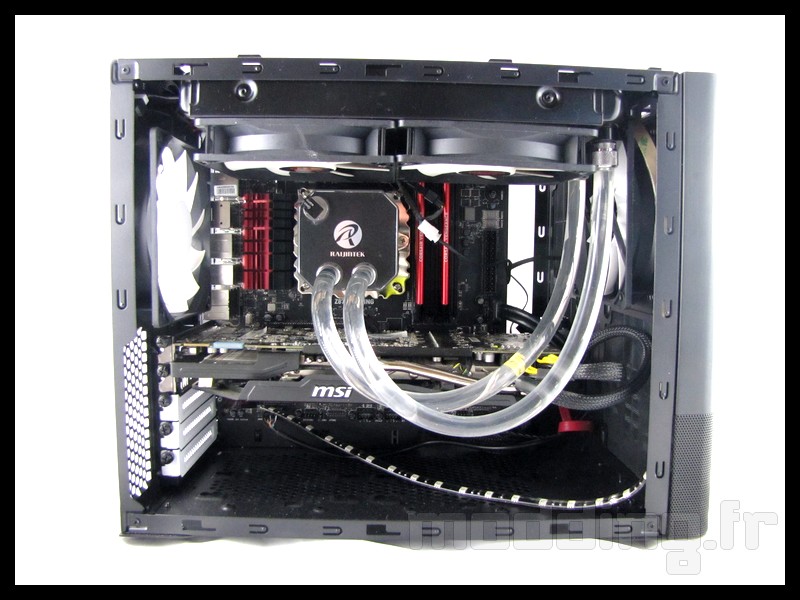

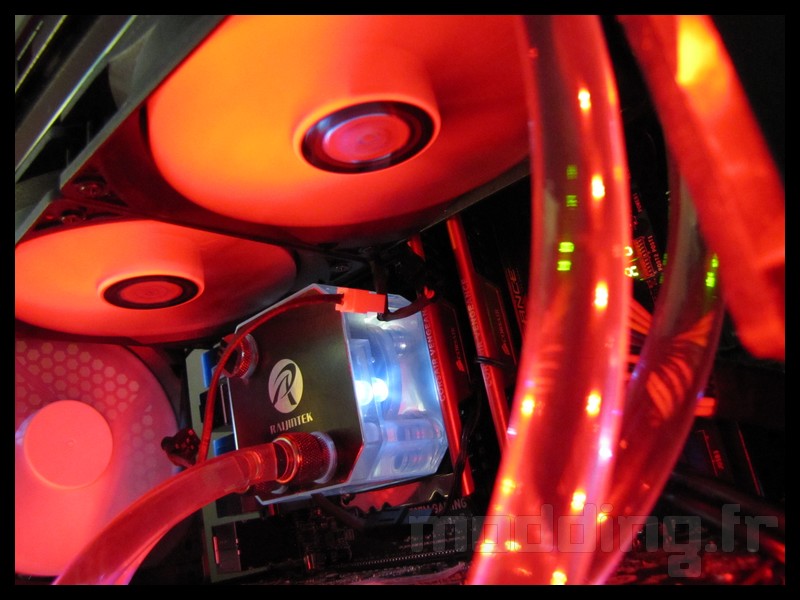

Voilà, y’a plus ka!

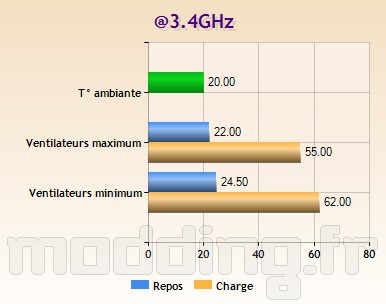

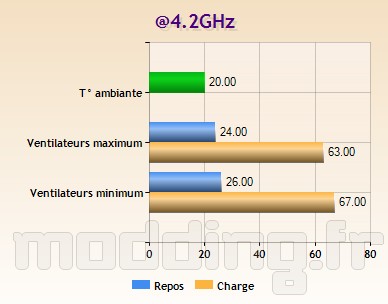

TEST TEMPÉRATURES:
Configuration :
On fait tourner OCCT 4.4.1 durant 1 heure et on fait la moyenne des températures les plus hautes des 4 cores. Pour les températures minimum, on fait un relevé après 30mn d’inactivité.

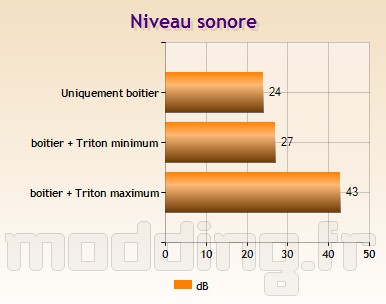

TEST NIVEAU SONORE:
Pour effectuer le test du niveau sonore, on pose le sonomètre à 25cm du boitier (node 804) côté carte mère avec le panneau latéral enlevé. On effectue un premier relevé avec les 3 ventilateurs du boitier en vitesse minimum et la carte graphique en “auto” (soit 15%, pratiquement inaudible). Les ventilateurs du Triton ne sont pas démarrés. Seule la pompe est démarrée (on n’est pas des kamikazes non plus….). Elle émet un léger ronronnement.
On effectue ensuite un deuxième relevé avec les ventilateurs du Triton démarré et en position la plus lente.
On effectue ensuite un troisième relevé avec les ventilateurs du Triton poussés au maximum.
