MONTAGE DU BOITIER
Comme nous vous l’indiquions sur la page précédente, le Paean arrive en pièce détachées et nécessite de revêtir sa tenue de Bob le bricoleur, cependant je vous rassure il n’y a rien de bien compliqué et ce montage devrait prendre au maximum une vingtaine de minutes.
Nous allons effectuer ce montage ensemble et ainsi découvrir les différents éléments.

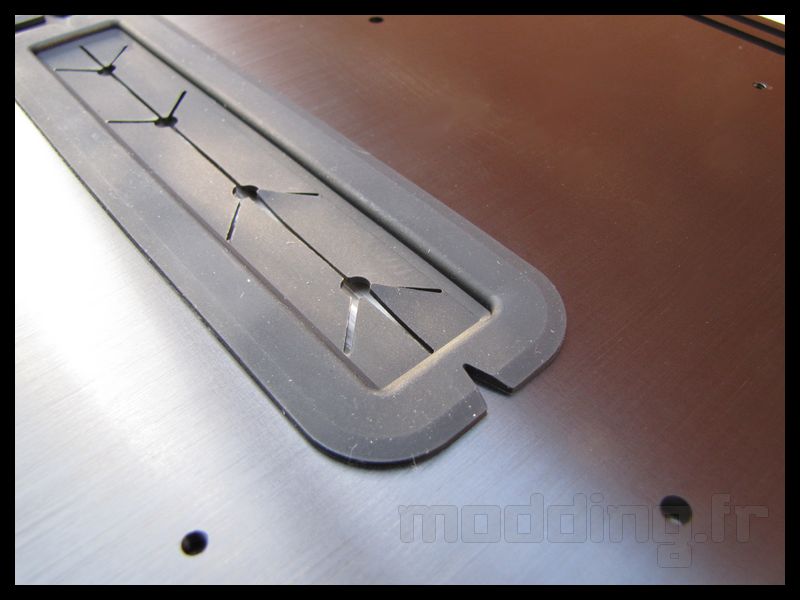

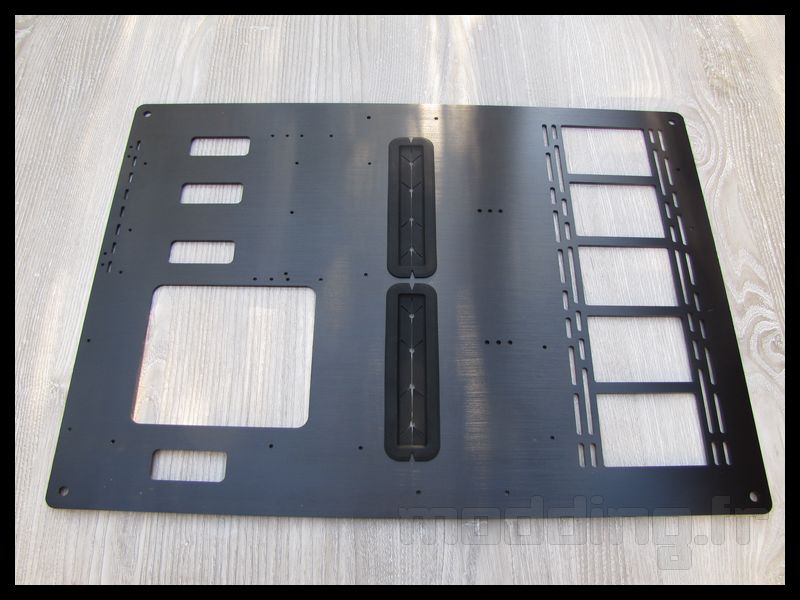

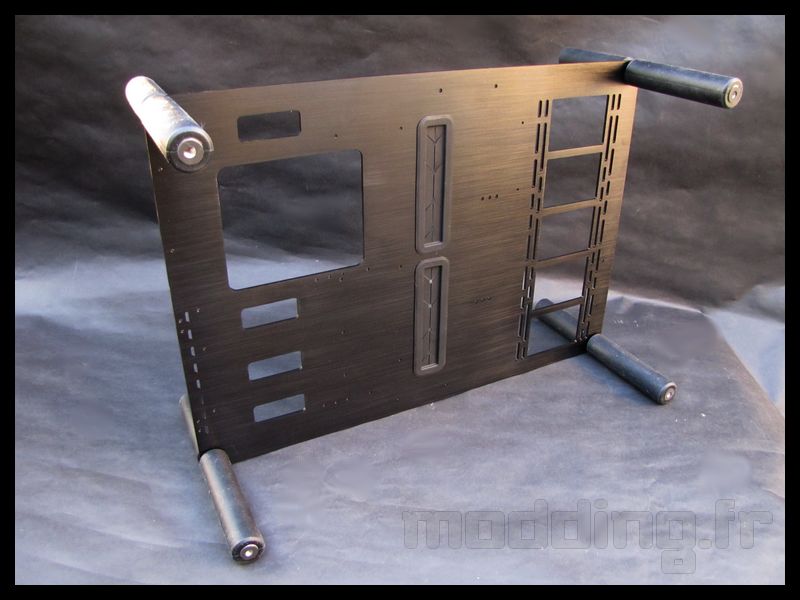

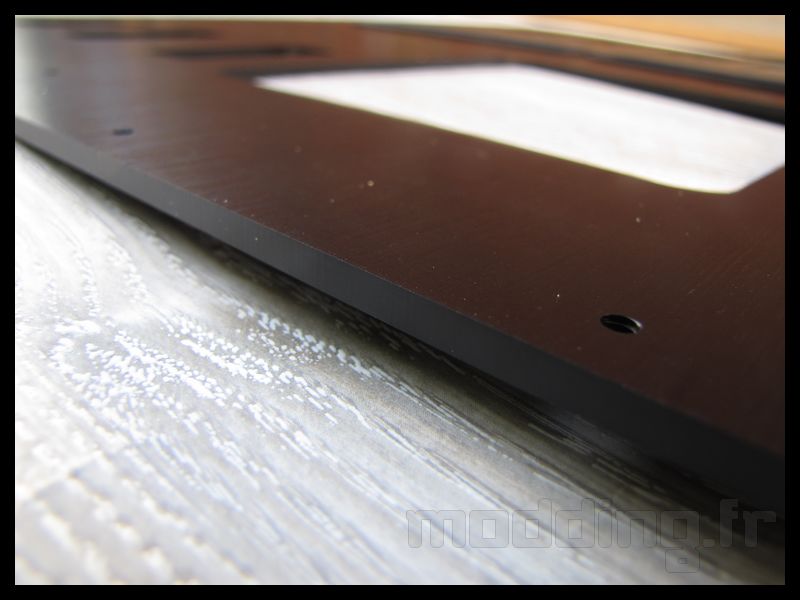

La plaque centrale de notre boitier est en aluminium brossé de 4mm d’épaisseur, les 2 passes câbles sont garnis de caoutchouc (qui tient bien en place).
La photo ayant été prise un peu à l’envers… on voit l’espace pour l’accès au socket en bas, avec au dessous le passage de l’ATX 12V et au dessus 3 autres passages de câbles, selon le format de la carte mère. A droite on découvre un emplacement pour un radiateur pouvant aller jusqu’à 360mm.

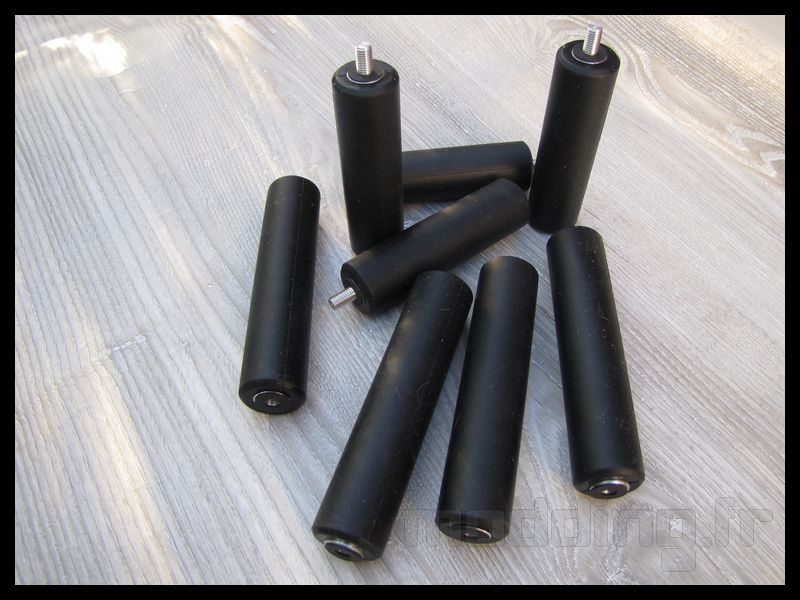

La première action à effectuer est la mise en place des 8 tiges caoutchoutées qui serviront d’armature et sur lesquelles seront vissées les vitres en verre.

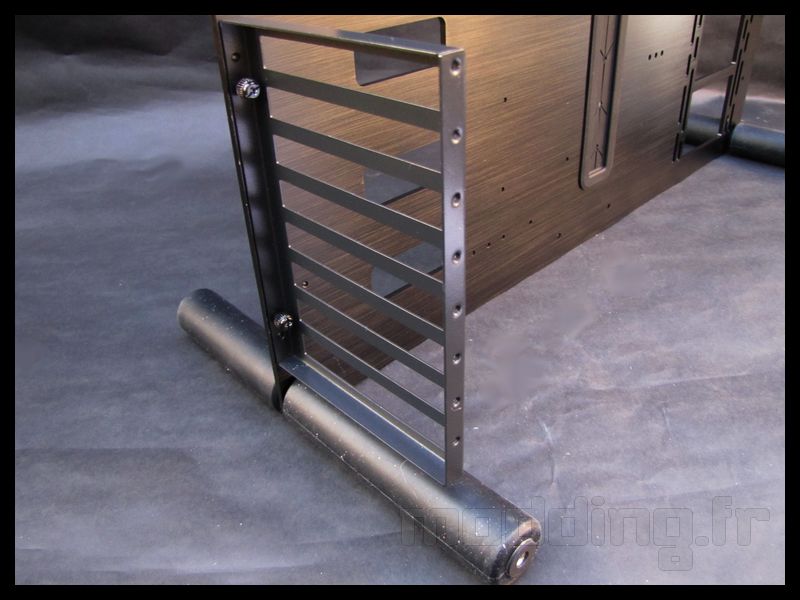

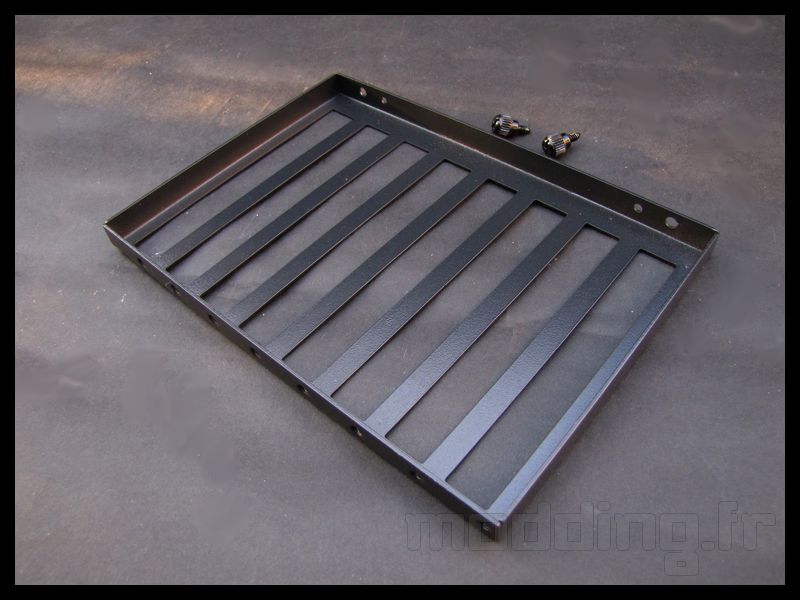

On installe ensuite le support PCIe avec ses 8 emplacements, ce support est maintenu par 2 vis à main.

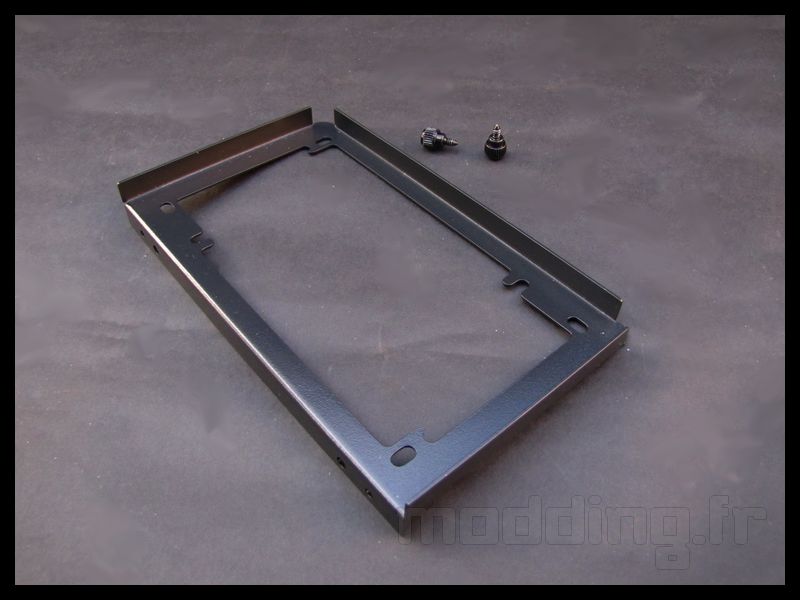

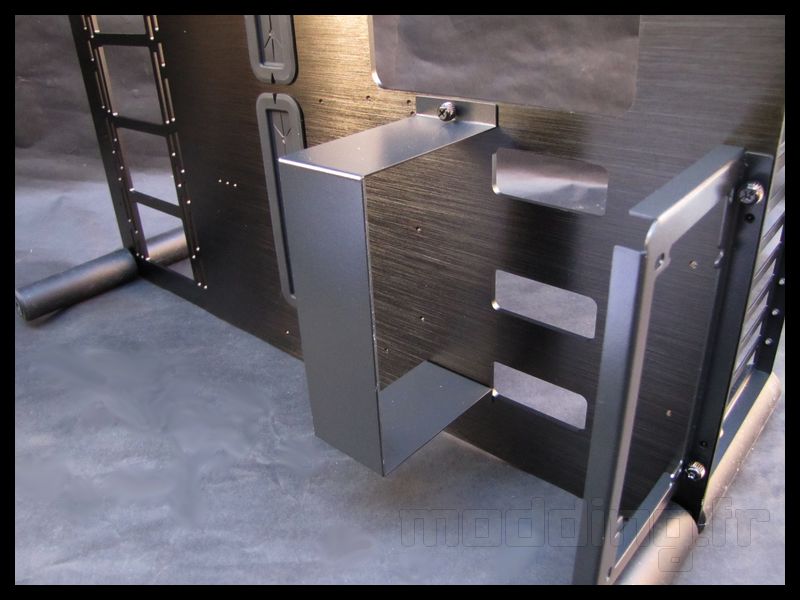

On s’occupe ensuite d’installer le premier support pour l’alimentation, maintenu également par 2 vis à main.

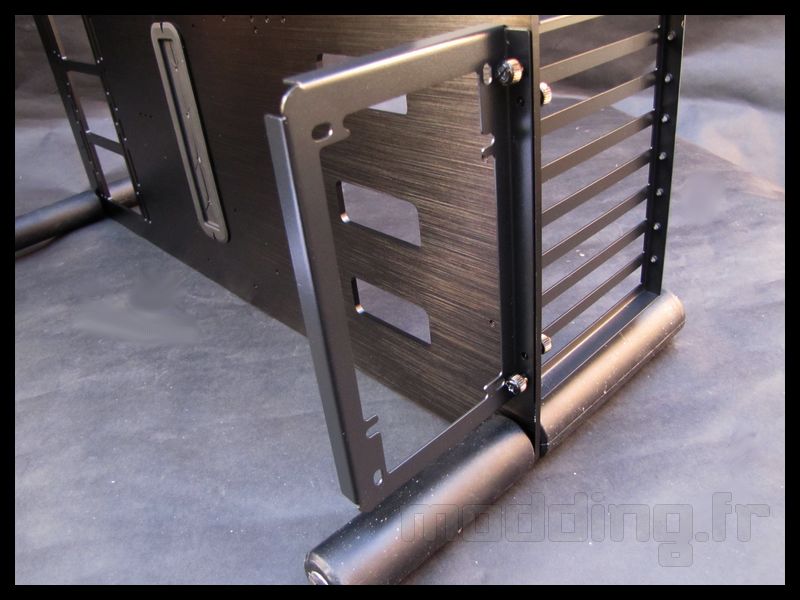

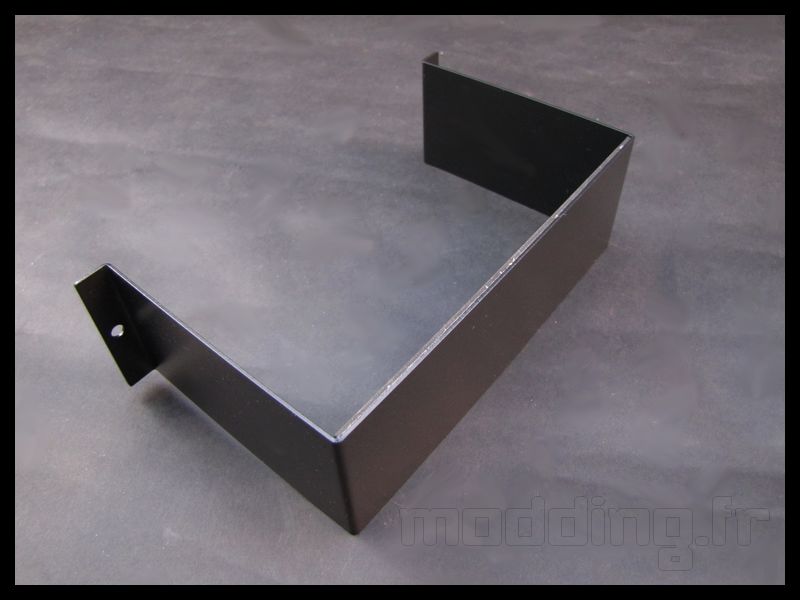

Puis vient le tour du second support de l’alimentation, ce dernier est également maintenu par 2 vis à main.

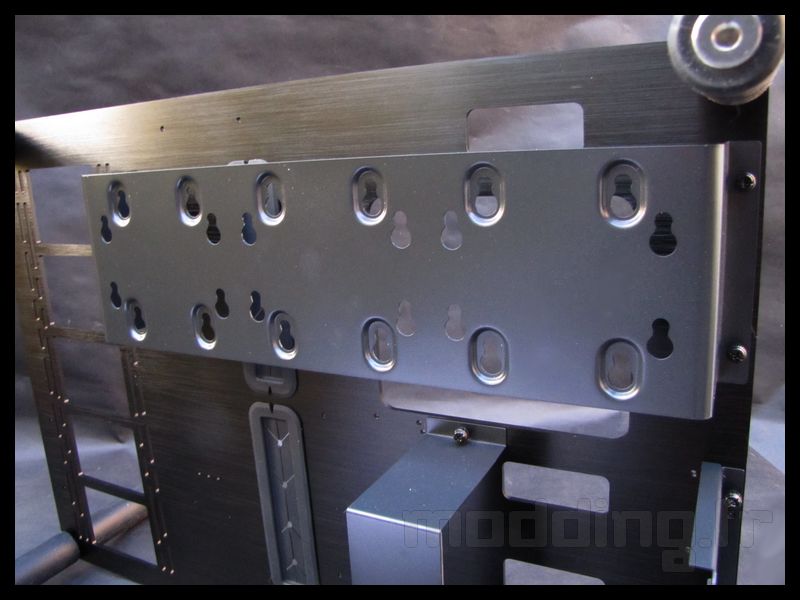

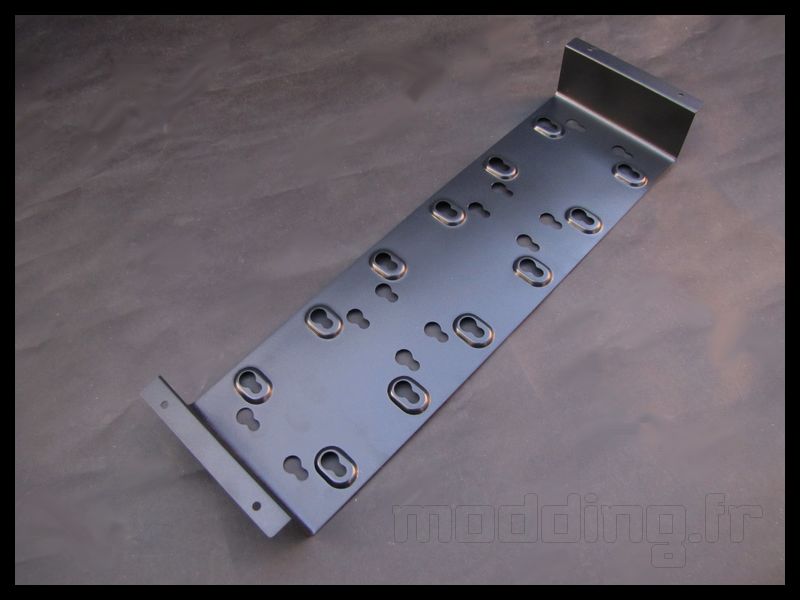

Vient ensuite le tour du support de disques, ce dernier peut recevoir 3 disques au format 3.5″ et 3 disques au format 2.5″. Le support est fixé à la plaque centrale grâce à 4 vis à main.
(là il est monté à l’envers…). Les unités de stockage bénéficient d’un montage “sans outils”.

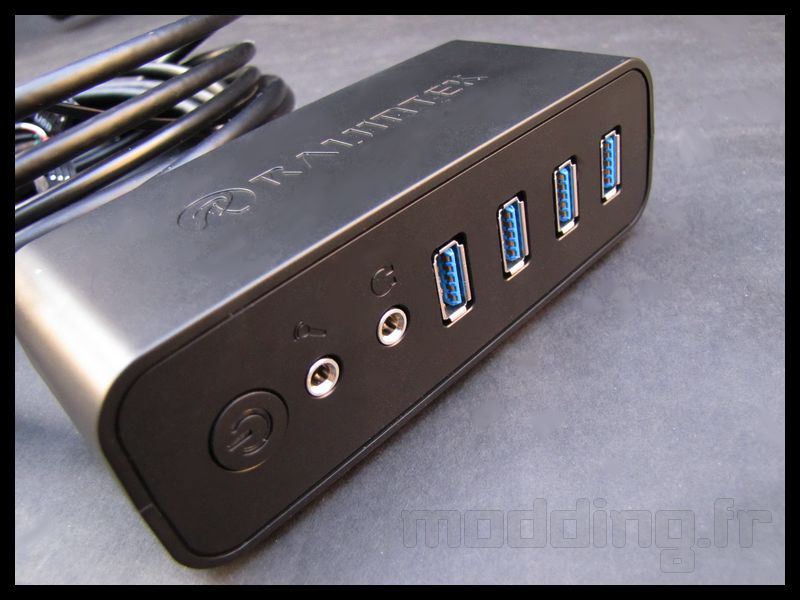

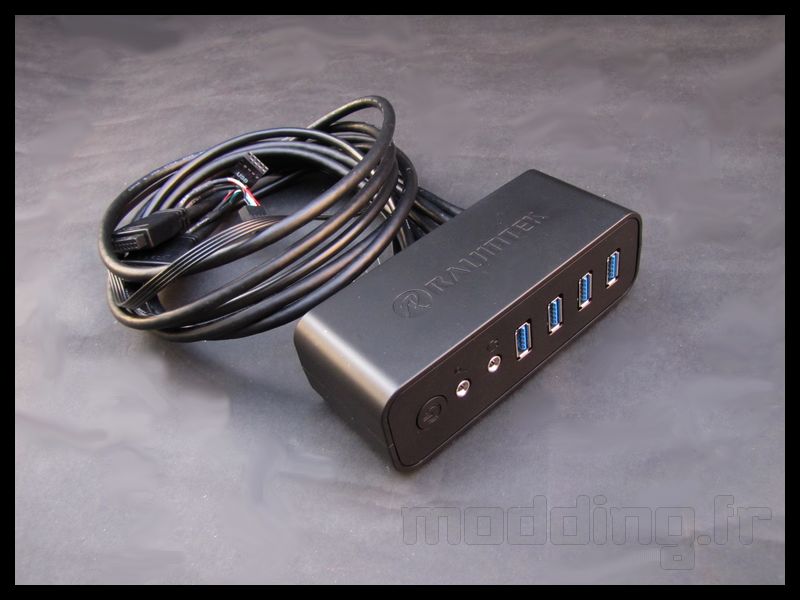

On s’occupe ensuite du bloc I/O, ce dernier est constitué du bouton power, de 2 mini jacks audio (casque et micro) et de 4 USB 3.0. Notez que les connecteurs USB 3.0 sont doublés en 2.0, au cas ou votre carte mère ne serait pas des plus récentes.

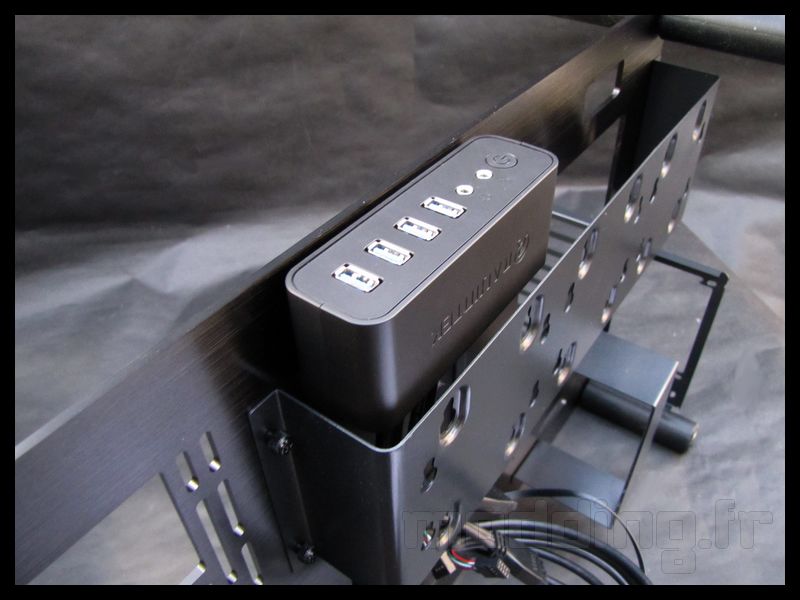

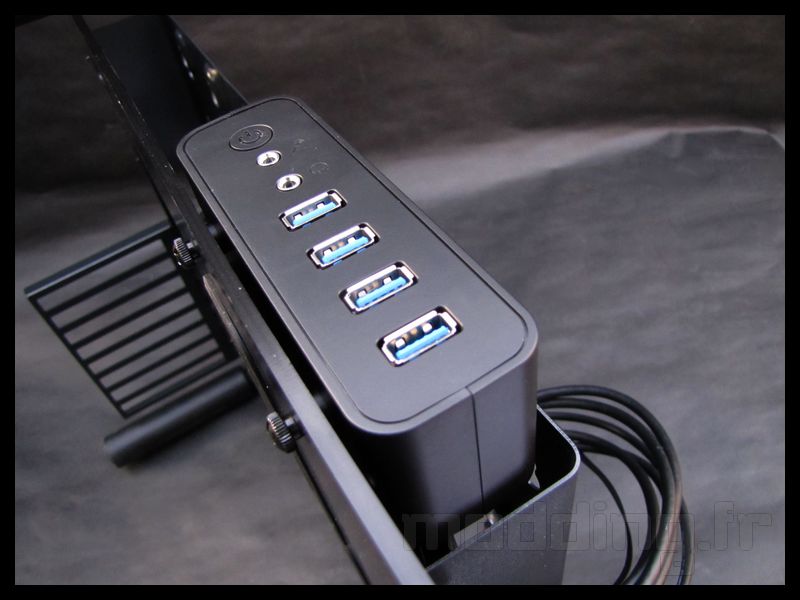

Le bloc peut s’installer sur la tranche ou sur le haut, derrière le support de disques.
Et voilà pour le montage, vous voyez que ce n’est pas très compliqué, place maintenant au montage de la configuration.
