L’intérieur :
La vitre en verre trempé est donc maintenue par 4 vis à main.
Comme on peut le constater, elle est légèrement fumée avec une teinte grise.
Pour éviter le contact direct avec la partie métallique du châssis, la marque dispose des silentblocs au niveau des points de fixation.

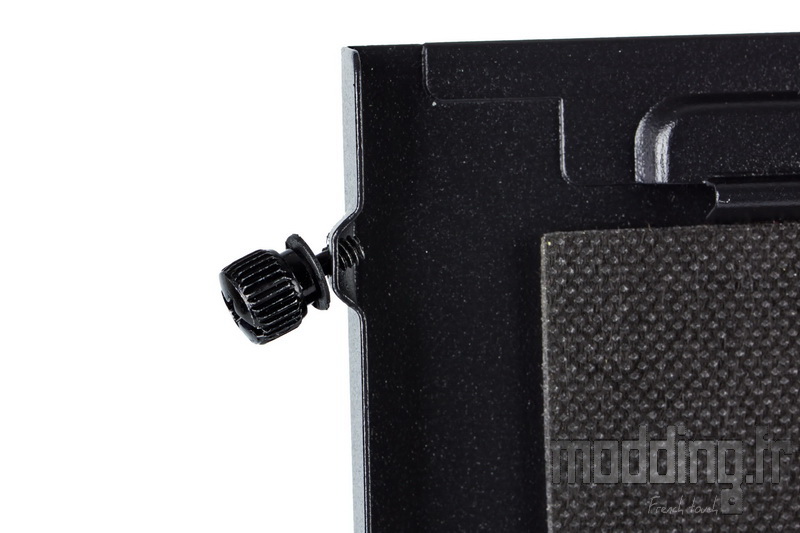

La porte controlatérale est maintenue par deux vis à main qui restent solidaires de la structure en acier afin de ne pas avoir à demander : chérie! tu n’as pas vu mes vis à main par hasard…..
A l’instar de la version classique du Pure Base 600, la porte est revêtue d’un panneau d’isolation phonique.
L’aménagement interne du boitier reprend une répartition de type 2/3 – 1/3.
Malgré la présence de la vitre qui remplace entièrement la porte latérale, bequiet! ne cède pas à la mode du cache alimentation.
Le plateau de la carte mère dispose de nombreuses ouvertures dont une très large pour l’accès à l’arrière du Socket.
Tellement large qu’elle déborde sur le format mini ITX.
Les ouvertures placées à l’avant de l’emplacement de la carte mère sont munies de grommets (de couleur orange dans la version orange du boitier).
De plus elles sont doublées dans la partie haute du châssis. Au vu de la position des entretoises, une carte mère au format ATX recouvrira les premières ouvertures…. ceci expliquant cela.
Nous avons deux autres ouvertures de plus petites dimensions placées dans le bas du plateau pour le passage des câbles issus du boitier.
Ici aussi, une carte mère ATX dissimulera ces orifices…. Le Pure Base 600 optimise aussi son câble management pour le format Micro ATX afin d’obtenir une ouverture à proximité directe de la carte mère et ainsi moins de fils visibles.
Le bord supérieur du plateau n’est pas oublié avec deux autres ouvertures de tailles différentes.
La plus large est dédiée au passage des câbles de l’éventuelle ventilation supérieure alors que la plus petite permet de glisser le câble CPU.
En avant de l’emplacement de l’alimentation, nous avons trois autres orifices.
Afin de palier à l’absence de cache alim, la marque place des grommets afin de rendre le passage des différents câbles plus propre.
Comme nous l’avons vu sur la page précédente, l’emplacement du bloc est doté d’une large grille afin de satisfaire tout types d’alimentations.

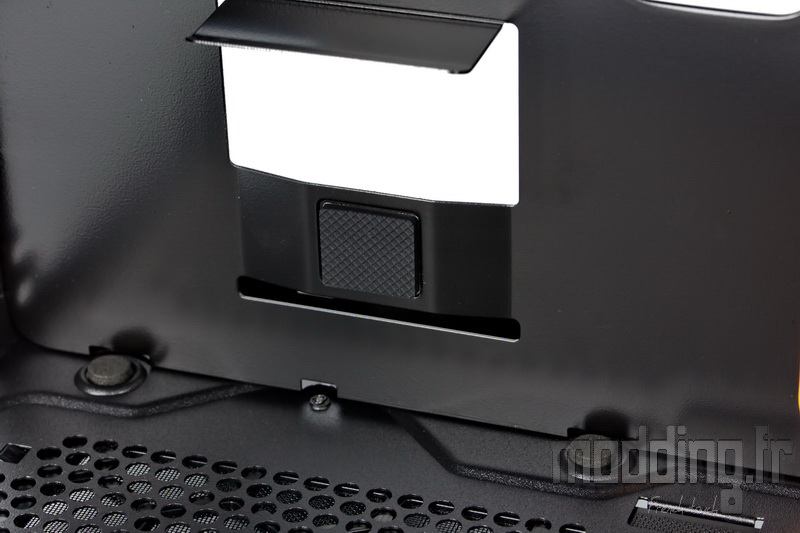

Les plots intègrent des petits patins en caoutchouc.
Nous avons même un patin qui vient amortir la partie latérale du bloc!
On remonte sur la partie arrière du châssis pour retrouver les 7 équerres PCI.
Celles-ci sont fixées par des vis à main.
Au-dessus, l’emplacement de la ventilation est occupé par un ventilateur en 120 mm placé en extraction.
Sur la partie haute du boitier, on note la présence d’un emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
On remarque la présence des clips qui fixent la plaque en plastique placée sur le dessus du boitier.
Nous donnons plus de détails dans la rubrique suivante.
Le Pure Base 600 est doté d’une baie 5.25″ munie de deux emplacements.
Un élément qui tend à disparaître mais bequiet! ne semble pas vouloir aller dans ce sens.
Par contre, nous n’avons pas de système de fixation automatique… mais on se passe tout de même d’outil car la marque porte son choix sur des vis à main M3 (plus économique).
Afin d’assurer un flux d’air actif au sein de son boitier, bequiet! met en place un second ventilateur sur l’avant du boitier.
Un ventilateur en 140 mm placé en aspiration.
En revenant sur la partie basse du châssis, nous tombons sur trois racks pour disque dur 3.5″.
Chaque rack est indépendant les uns des autres avec une fixation sur l’avant du plateau de la carte mère.
Ils sont dotés de silentblocs qui reprennent la couleur des grommets en fonction de la version du boitier.
De plus on peut en lieu et place du disque dur 3.5″, fixer deux unités de stockage 2.5″.
Les coulisses du Pure Base 600.
De nombreux points d’ancrage sont placés à des zones stratégiques comme ici autour de l’ouverture pour le câble CPU…
… Et bien sûr autour des passages de câbles positionnés à l’avant de l’emplacement de la carte mère.
A ce niveau ils sont même doublés pour ainsi permettre l’installation des bandes Velcro au travers des deux points d’ancrage.
Derrière le plateau, nous avons deux supports spécifiques pour SSD.
Il est agréable de constater que le boitier ne manque pas d’ouvertures!
Celles-ci sont placées à l’avant du châssis et permettent de glisser les câbles des ventilateurs avant.
La marque optimise ainsi l’emplacement de ces orifices au plus prés des composants afin que rien ne traîne du coté du compartiment principal.
Nous avons trois points de fixation de type vis à main pour chaque rack.
25 mm d’espace est alloué au niveau des coulisses pour le rangement des différents câbles.
Nous avons retiré 2 mm de par la présence du panneau acoustique sur la porte controlatérale.
