INTÉRIEUR

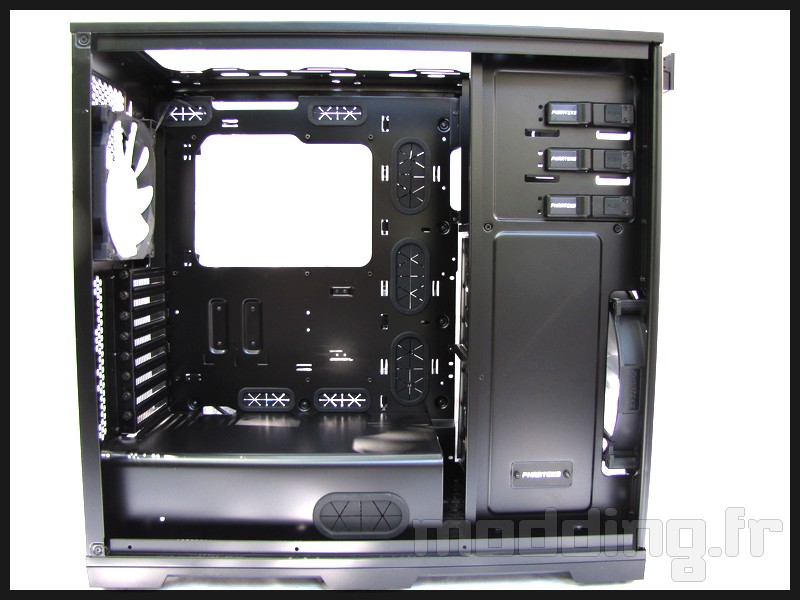

On déshabille notre Phanteks et on commence par une vue générale de l’intérieur.
Les passes cloisons sont nombreux, garnis de grommets caoutchouc et bien disposés. L’ouverture permettant l’accès au socket depuis l’arrière de la carte-mère est suffisamment large. En bas on trouve le fameux cache alimentation et à droite la baie de disques opaque.

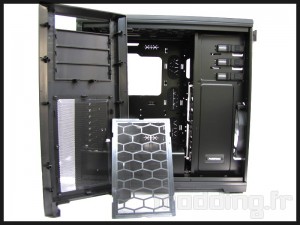

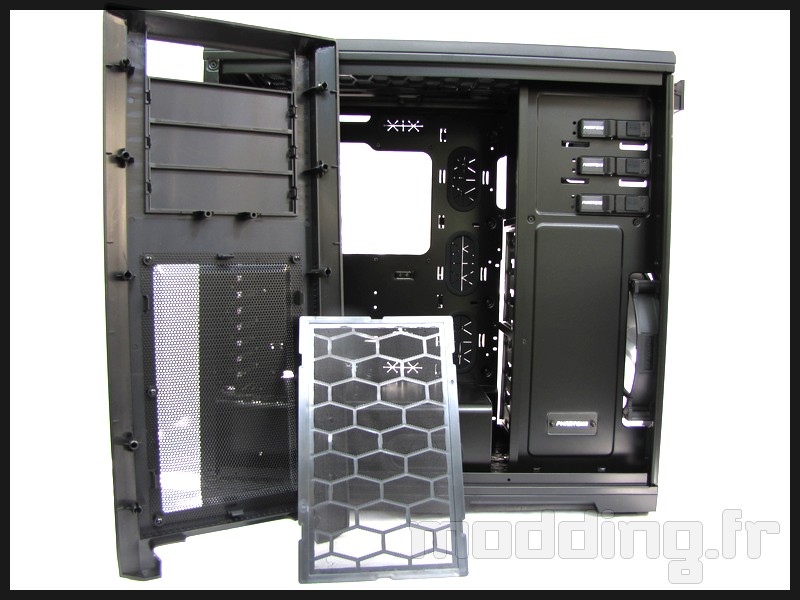

Un filtre est positionné derrière la face avant et nécessite le démontage de celle-ci pour permettre son nettoyage.

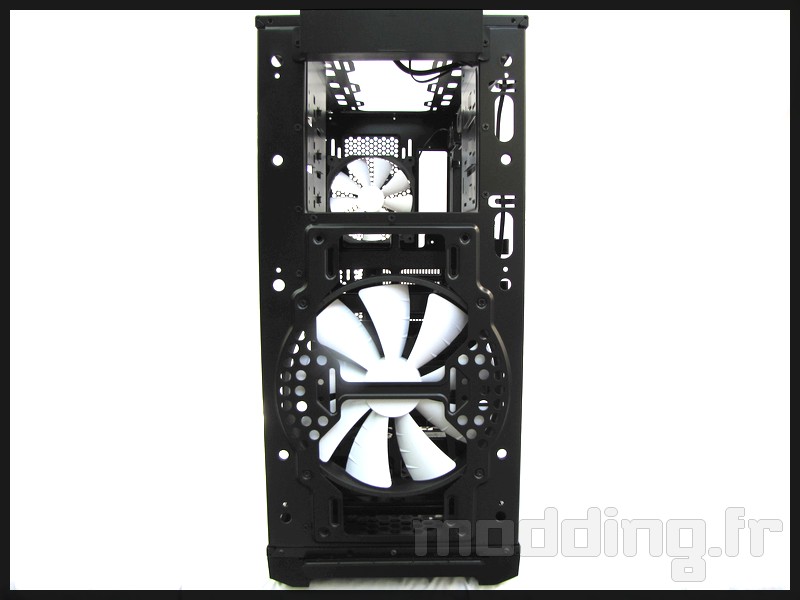

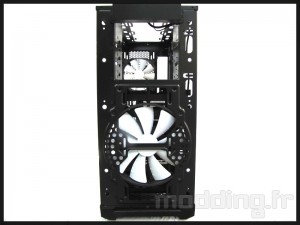

Une fois la face avant enlevée on découvre un ventilateur de 200mm qui peut-être remplacé par 2 x 140mm ou 2 x 120mm.

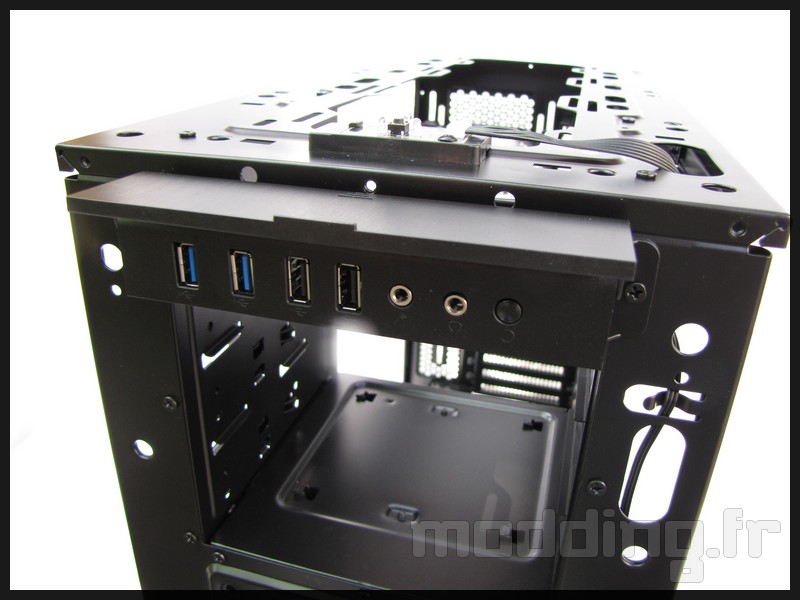

Toujours face avant, la baie 5,25″ du haut sert à abriter les I/O du boitier, 2 x usb3.0, 2 x usb2.0, i/o audio, et reset, le power est sur le dessus.

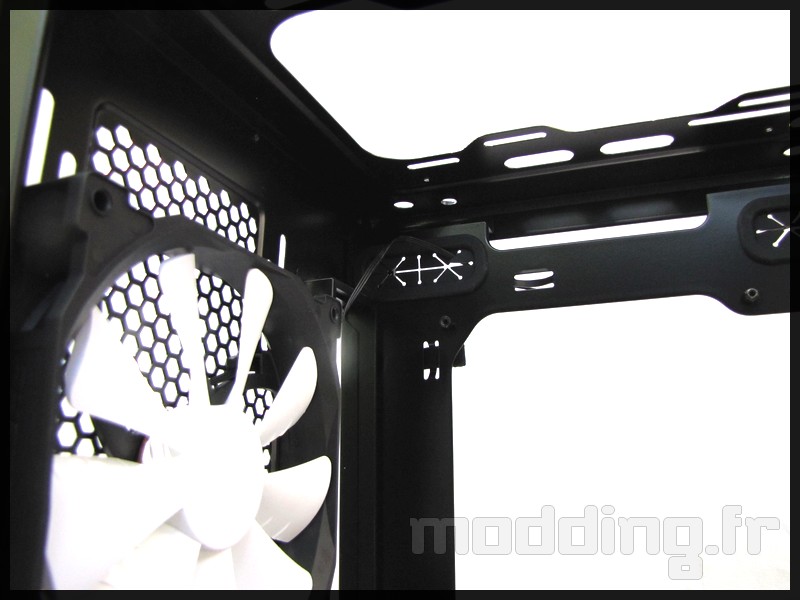

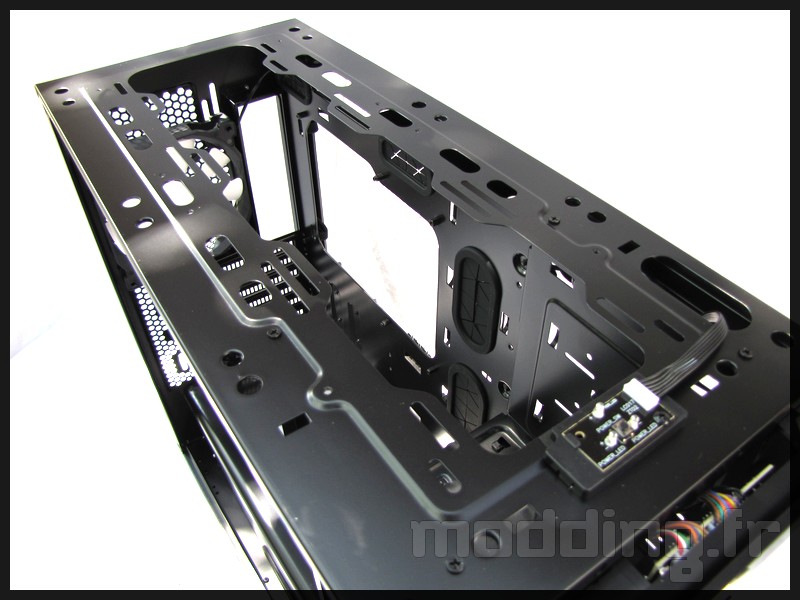

Sur le top on a des emplacements pour un radiateur ou des ventilateurs, soit 3x 120mm, 3x 140mm ou 1 x 200mm.

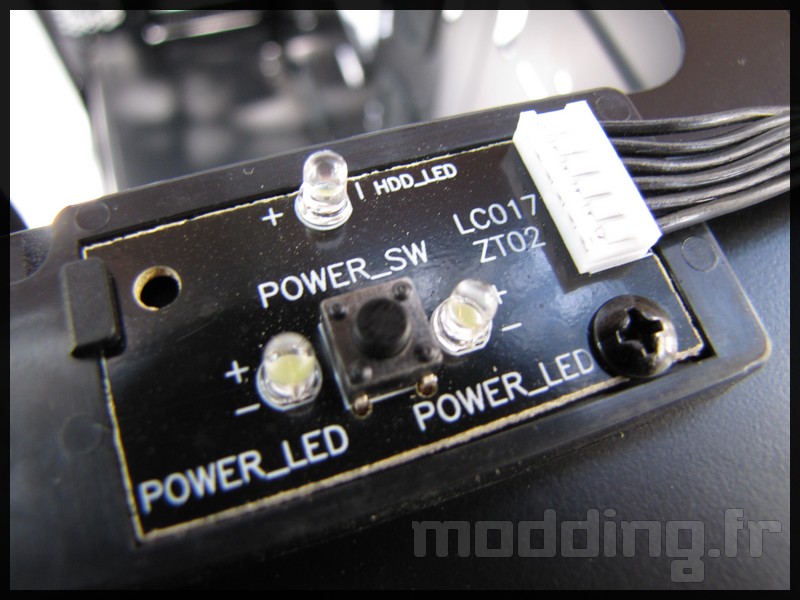

Le PCB du bouton power.
La finition est au rendez-vous, même le passage du 12V est garni de grommet caoutchouc.

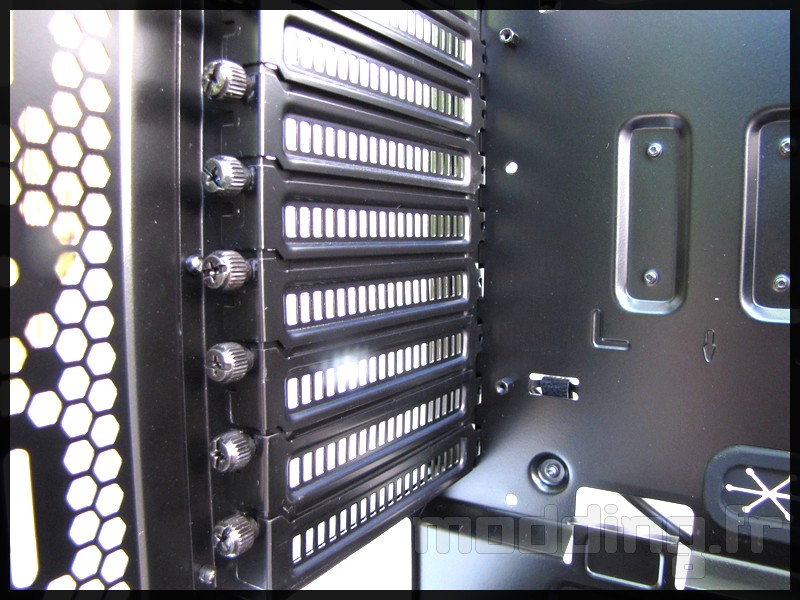

Les 8 équerres PCIe sont maintenues par des vis à main.

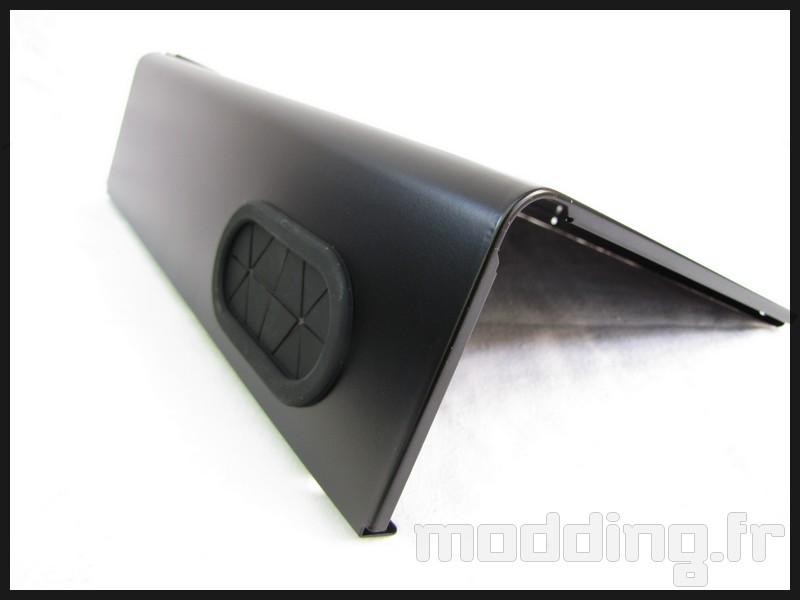

Un cache alimentation permet de camoufler l’alimentation et les câbles. Il est maintenu par 3 vis pas très pratique d’accès.

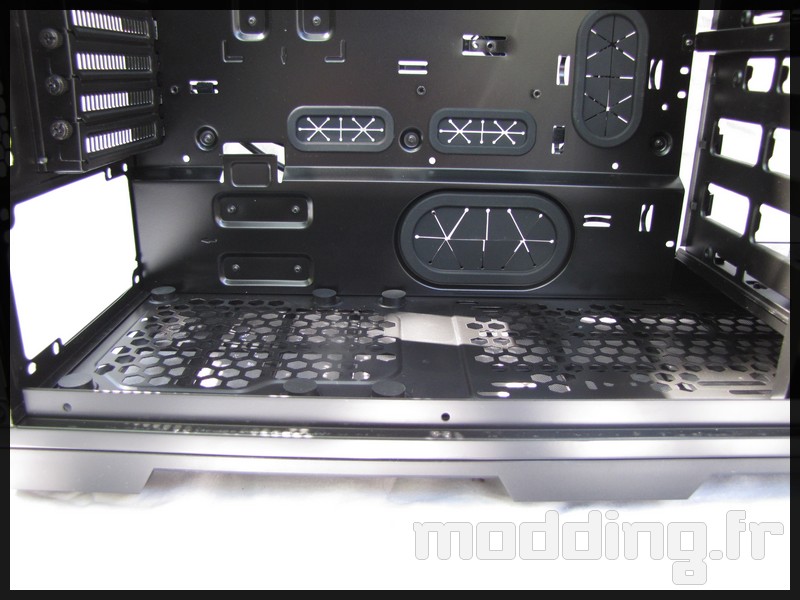

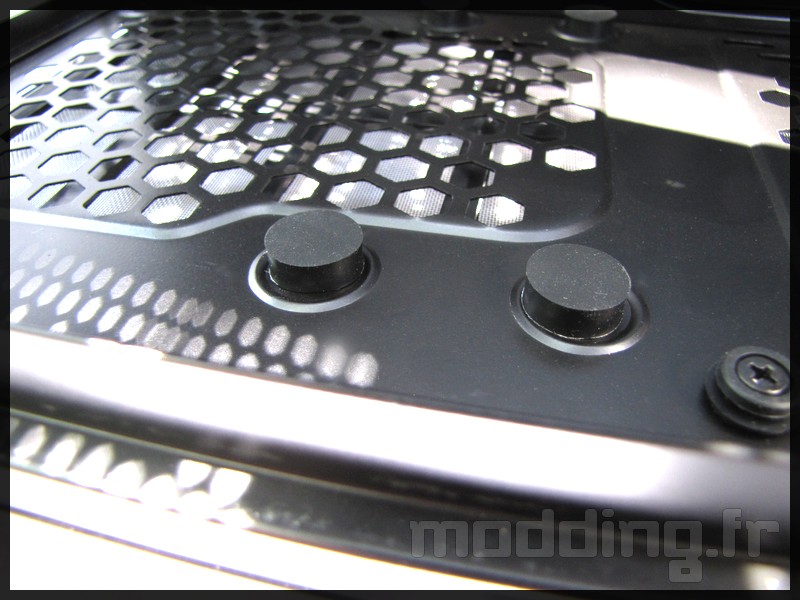

L’alimentation repose sur des bitoniaux en caoutchouc, dessous une grille filtrée lui évitera de gober les poils du chat. A coté de l’alimentation il est possible d’installer un ventilateur de 140mm ou 2 de 120mm.

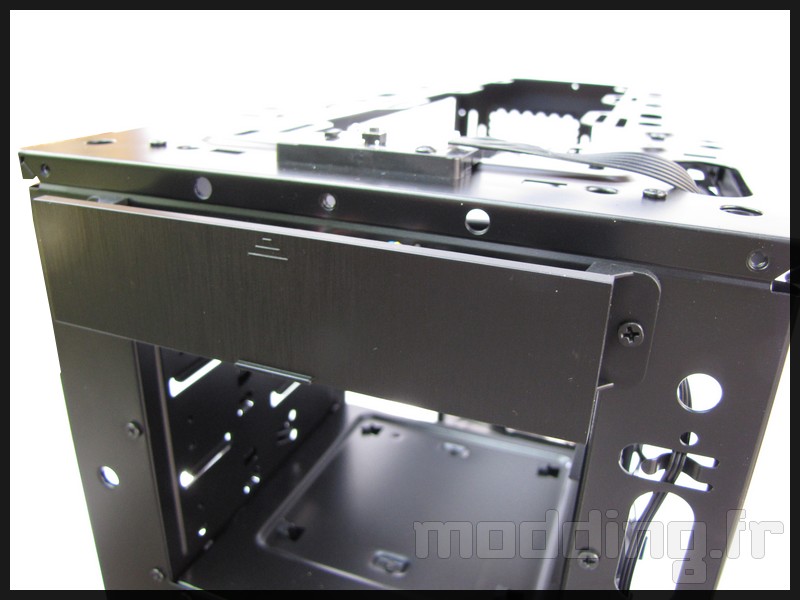

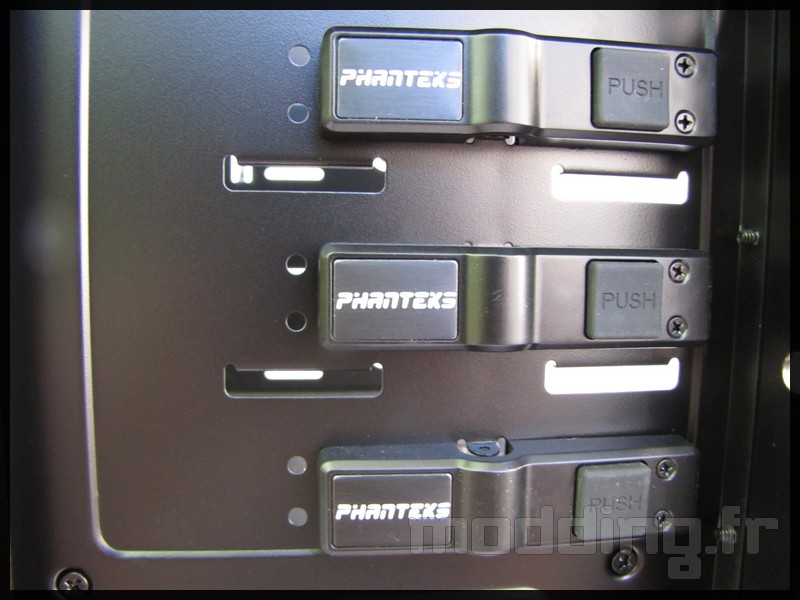

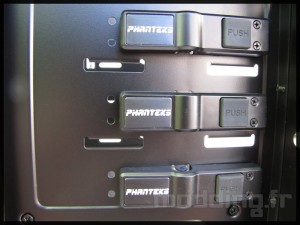

La baie de disque est camouflée, en haut le système de maintien des périphs 5.25″ est très pratique, on insère le périph et le blocage est automatique, il suffit ensuite d’appuyer pour le retirer.

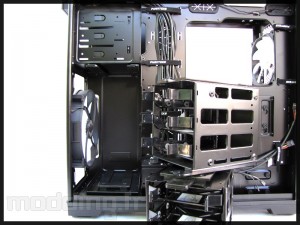

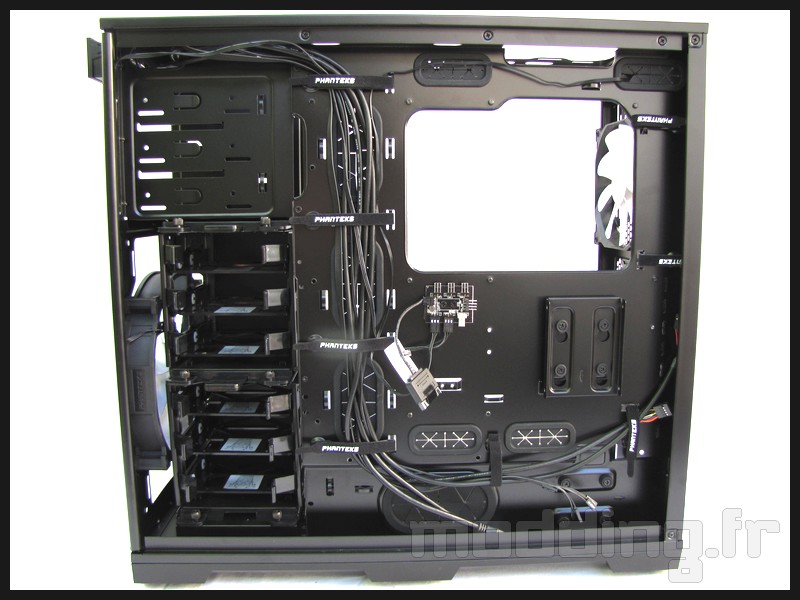

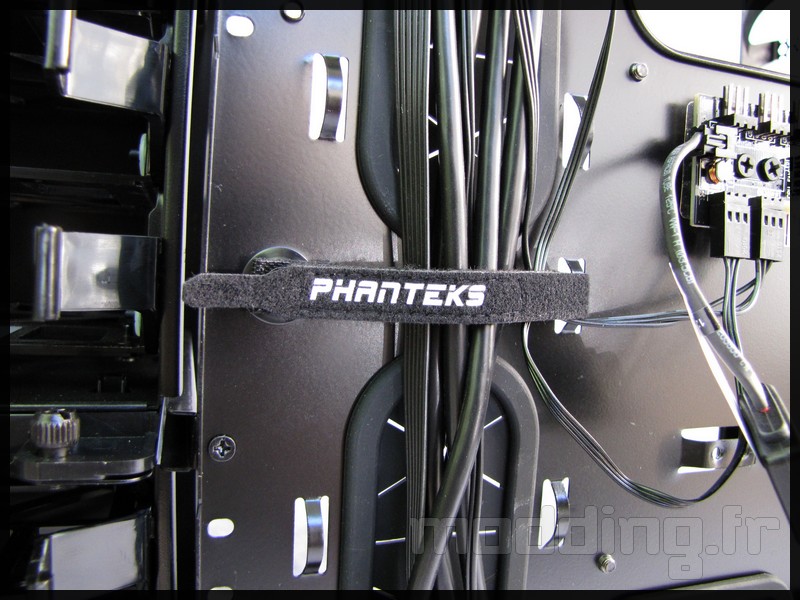

Nous allons donc faire un tour de l’autre coté pour voir comment est constituée la baie de disques. Remarquez au passage le niveau de finition du boitier avec des velcro un peu partout pour maintenir vos câbles, la grande classe!

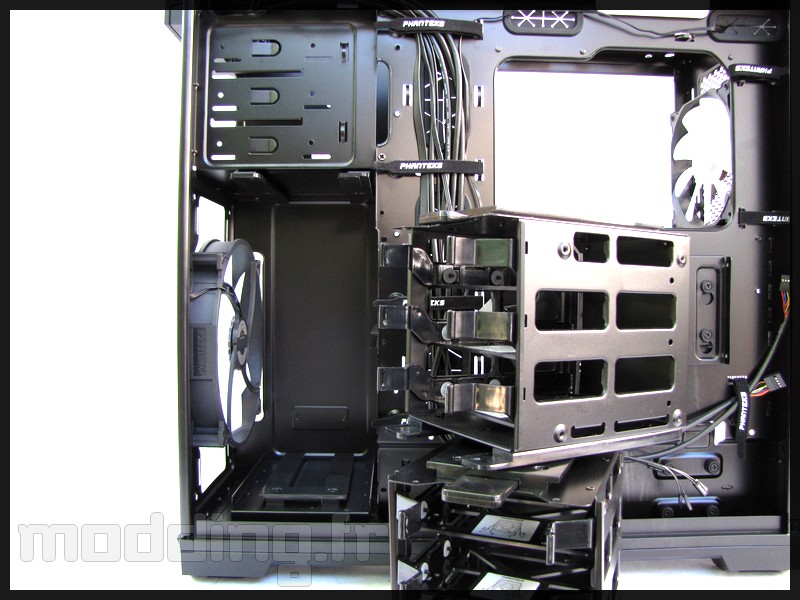

La baie est constituée de deux paniers extractibles grâce à des vis à mains contenant 3 plateaux chacun.

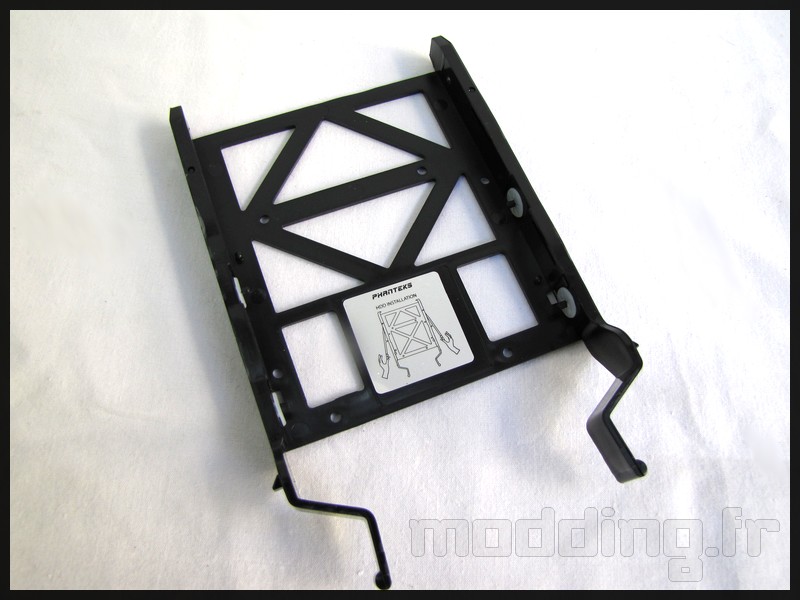

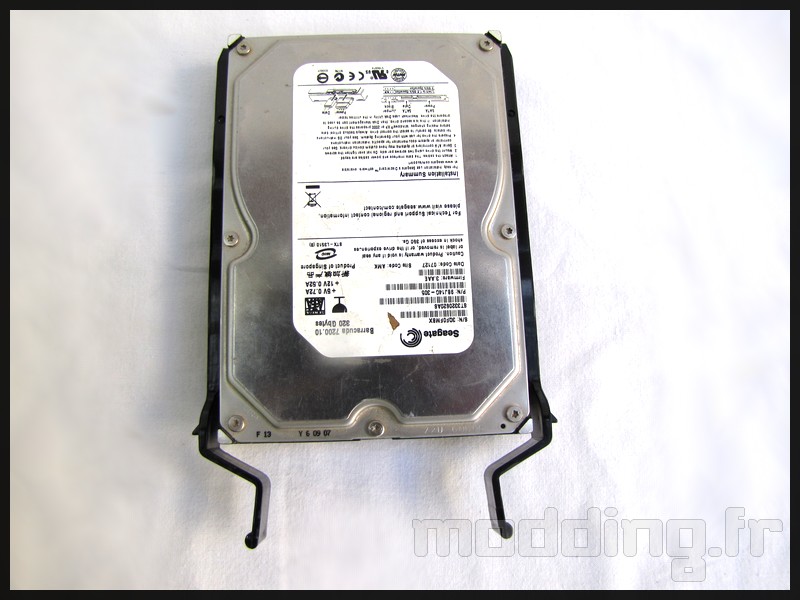

Les disques s’installent très facilement en écartant 2 languettes, chaque plateau peut accueillir un disque 3.5″ ou 2.5″.

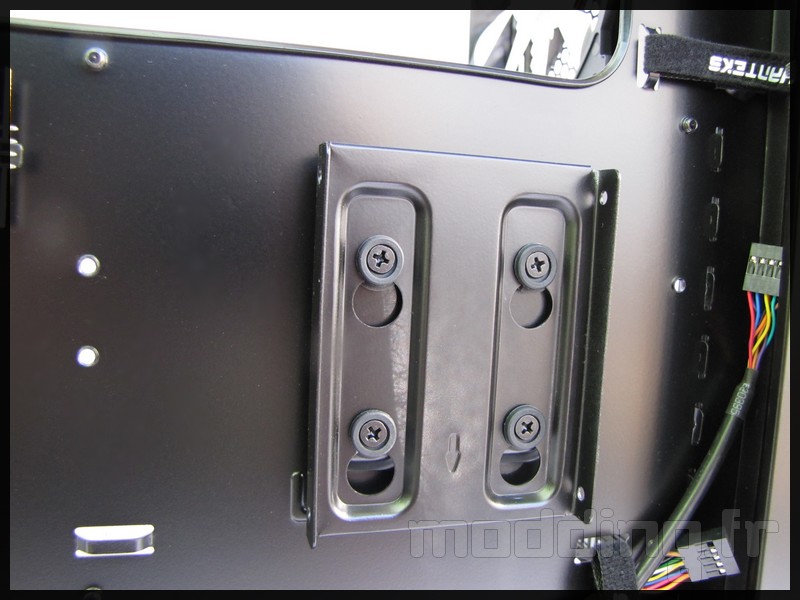

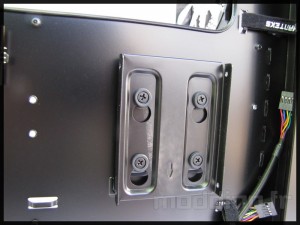

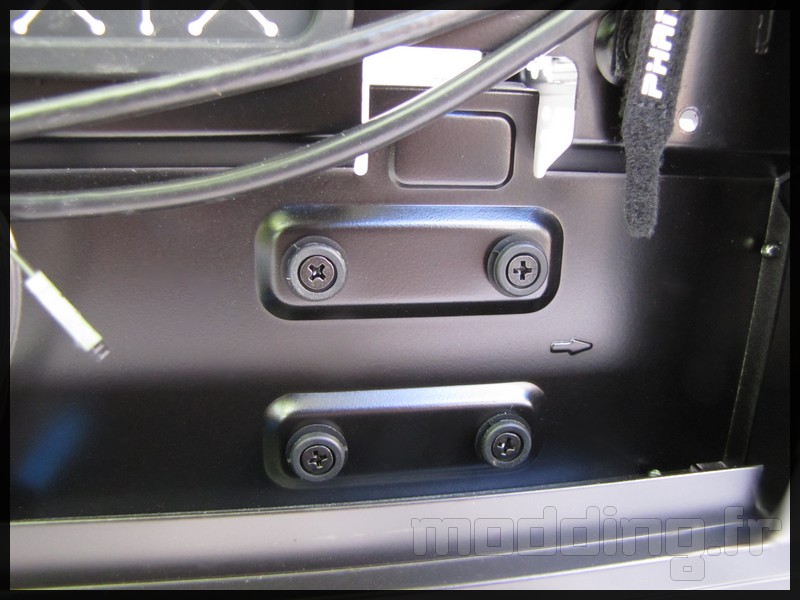

Phanteks a prévu 2 emplacements pour SSD, un premier se trouve sous l’accès au socket de la carte mère, le second se trouve en bas au niveau de l’alimentation et nécessite d’installer le SSD avant l’alimentation.

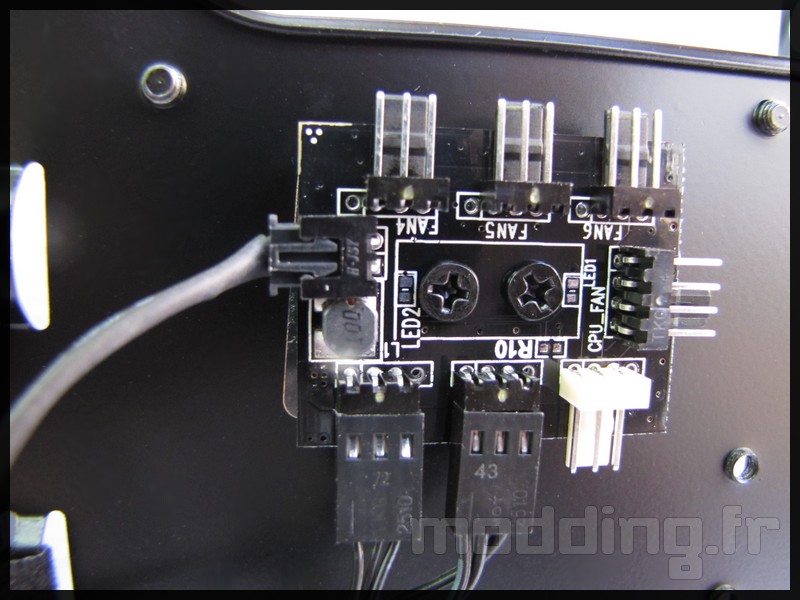

Le hub à l’arrière permet de connecter jusqu’à 6 ventilateurs et même plus en utilisant des connecteurs en Y. Les 4 pins de droite sont à connecter sur la carte mère (CPU_Fan…) afin de bénéficier d’une gestion PWM. Le hub peut être alimenter en sata auquel cas les ventilateurs ne seront pas régulés.

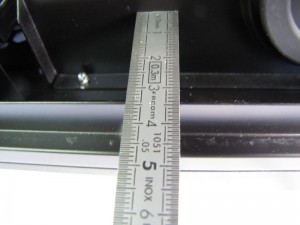

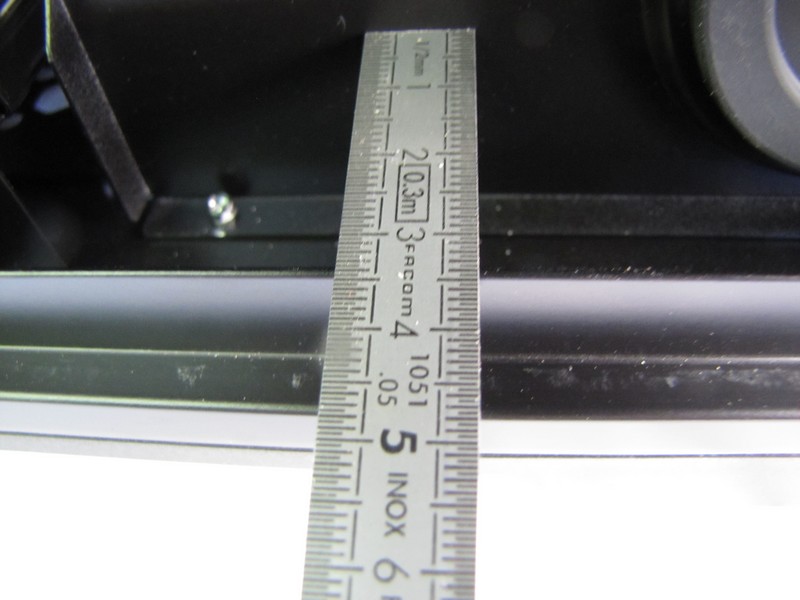

Pour le montage vous n’aurez pas moins de 27mm de débattement au dos de la carte mère et 39mm au niveau de l’alimentation.

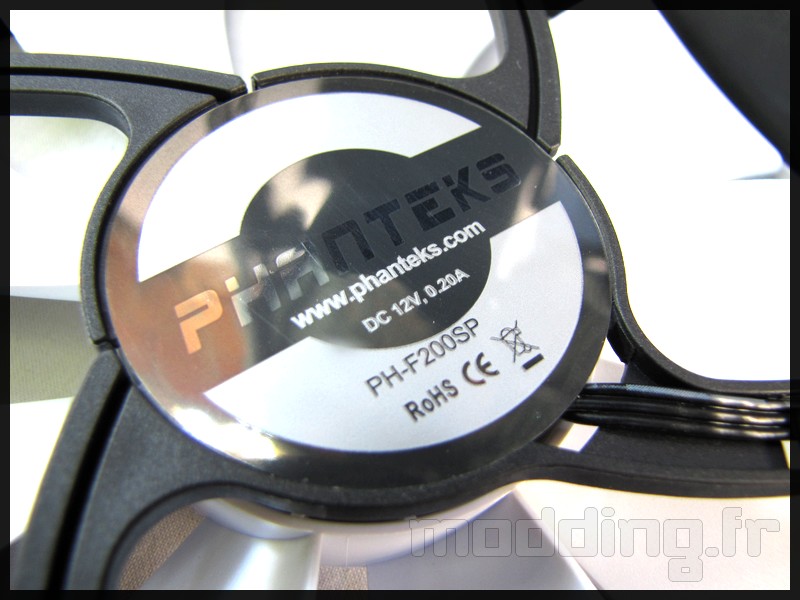

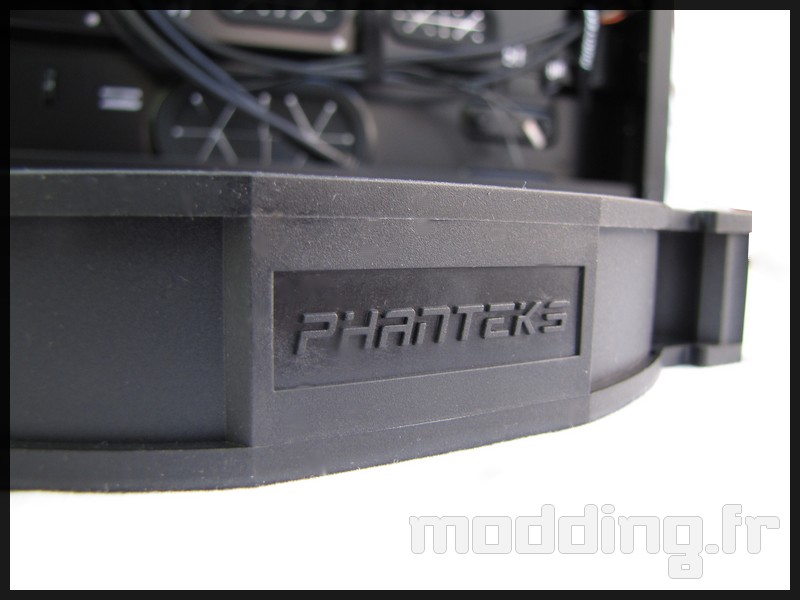

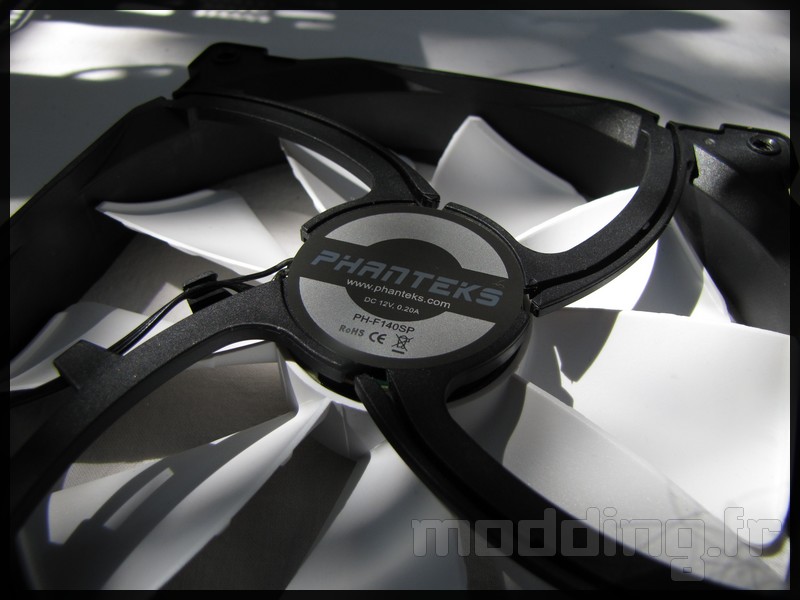

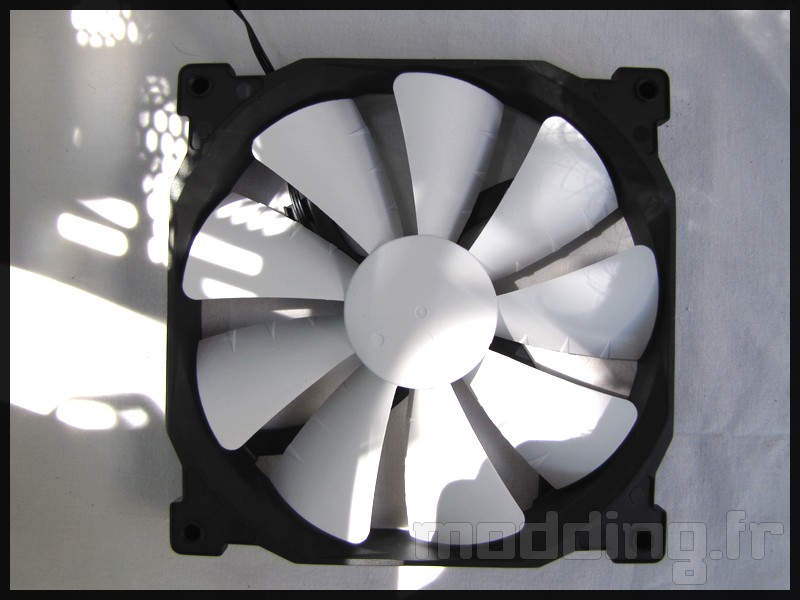

Les ventilateurs fournis
A l’arrière:
- Vitesse : 1200 RPM
- Airflow : 82.1 CFM
- Pression statique : 1.33mmH2O
- Niveau sonore : 19dB

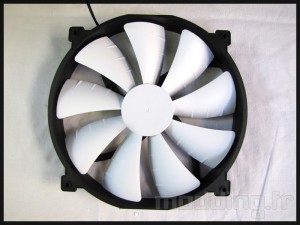

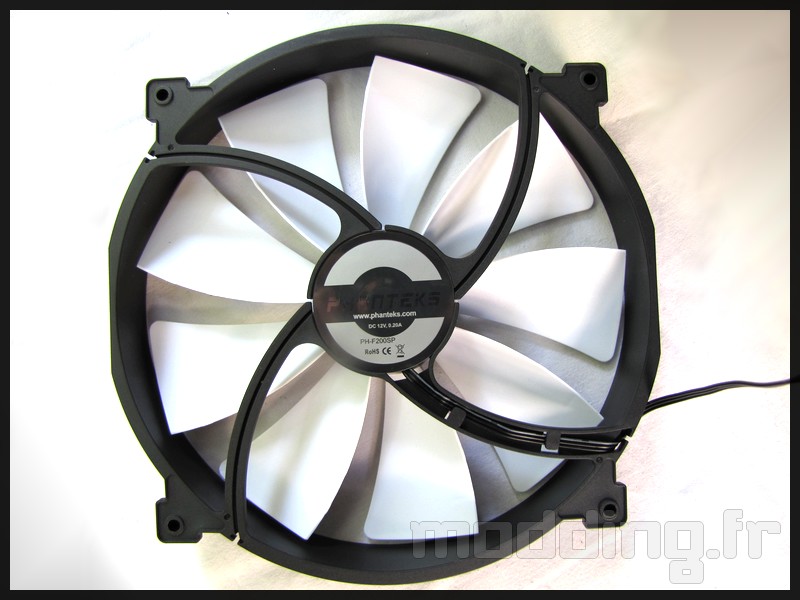

A l’avant :
- Vitesse : 850 RPM
- Airflow : 110.1 CFM
- Pression statique : 1.04mm H2O
- Niveau sonore : 25 dB
