Le montage :
On commence par le montage du HDD.
C’est parti! et 1 on prend le disque dur.
Et 2 on écarte les bras… doucement….
Et 3 on met le disque en place…. toutouyoutou, toutouyoutou…..
Et 4 on rabat les bras….
Allez tous ensemble! et 1….
Les paniers de la cage HDD permettent aussi la mise en place des unités de stockage 2.5″.

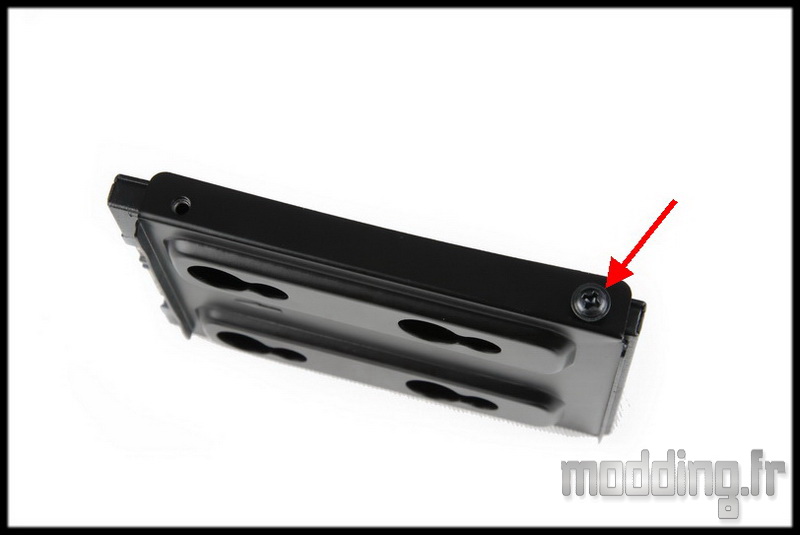

Ces derniers ne seront pas montés sur silentblocs mais tout simplement vissés à même la structure du panier.
4 vis M3 et le tournevis pour fixer l’unité de stockage.
Ainsi 6 disques durs 3.5″ ou 2.5″ pourront être montés dans les cages HDD.
Une autre alternative pour les unités 2.5″ est l’utilisation du support SSD.

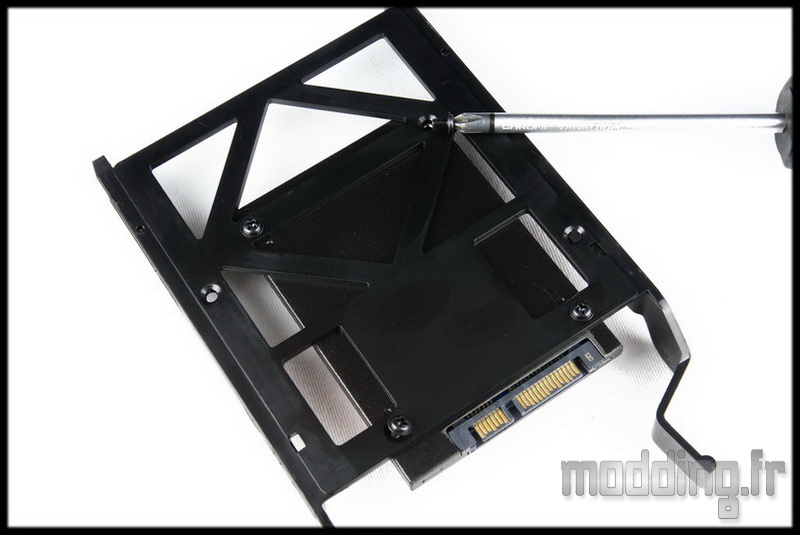

On glisse le SSD dans le support et on assure la fixation par la mise en place de 4 vis M3.
On positionne le couple support/SSD sur le plateau de la carte mère en position verticale.
Ou en position horizontale au niveau de l’alimentation.
Dans les deux cas, il faudra utiliser des câbles avec un embout droit et non coudé.
Mise en place du lecteur optique très simple.
On retire auparavant le cache en le de-clipsant par l’intérieur.
On glisse le lecteur dans son logement.
Le système de fixation automatique de la baie 5.25″ prend en charge le lecteur optique.
On pousse le lecteur jusqu’à ce que les deux ergots du système de fixation le maintiennent en place dans son logement.
Malgré que les ergots de fixation soient à l’avant de la baie, le châssis court d’un rheobus ne peut enclencher le système de fixation automatique….
Le seul moyen est de retirer le système et de fixer le rheobus avec des vis classiques.
Coté coulisse, on assure la fixation avec le tournevis et des vis classiques.
Un peu de jour autour des éléments…
C’est surtout l’harmonie de la façade qui s’en trouve chambouler… la porte de l’Enthoo Primo permettait de cacher tout cela.
Le moddeur saura adapter les plaques en aluminium sur chaque élément…
L’alimentation prend facilement place dans le boitier, reposant sur de gros plots en caoutchouc.
Pas de problème pour la mise en place de notre carte mère qui de plus est au format micro ATX.
Nous avons un bel espace entre la carte mère et les différentes ouvertures de passages des cables.
L’Enthoo Luxe est capable de prendre en charge des cartes mères au format E-ATX.
Un bon point au niveau du passage du câble CPU, il y a de la place pour nos mains pleines de doigts!!

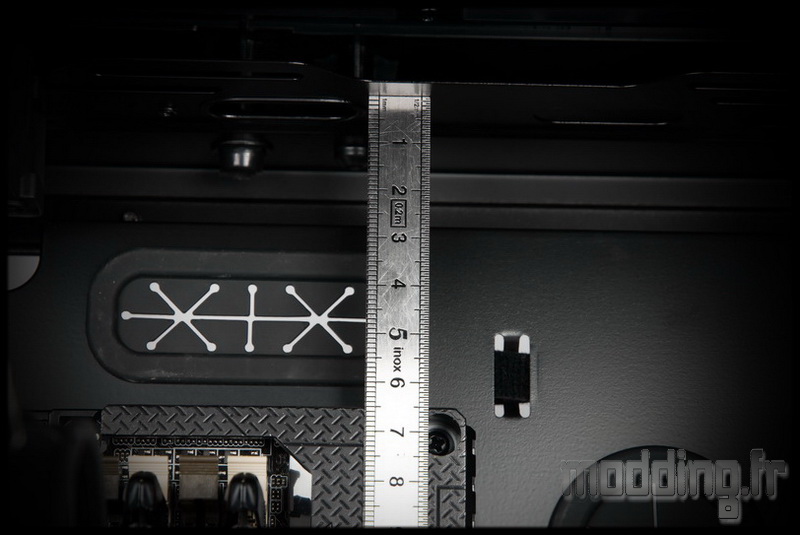

65 mm est la distance entre le haut du châssis et la carte mère.
On pourra mettre en place un radiateur épais tout en passant les ventilateurs au dessus du châssis.
Au niveau de notre ventirad, il y a aussi de la place!
Nous avons jusqu’à 193 mm!!!
347 mm d’espace, c’est pas notre carte graphique qui va se sentir à l’étroit!!!!
On peut rallonger cette distance à 472 mm en retirant la ou les cages HDD.
Par contre, si on met en place le support réservoir et donc un réservoir Watercooling, il faudra faire avec pour la mise en place de la carte graphique…
Les nombreux systèmes de fixation velcro nous permettent de nous passer de colliers Serflex!
Mais au cas où, Phanteks fournit des Serflex et dote le plateau de la carte mère de points d’ancrage supplémentaires.
Sans le cache….

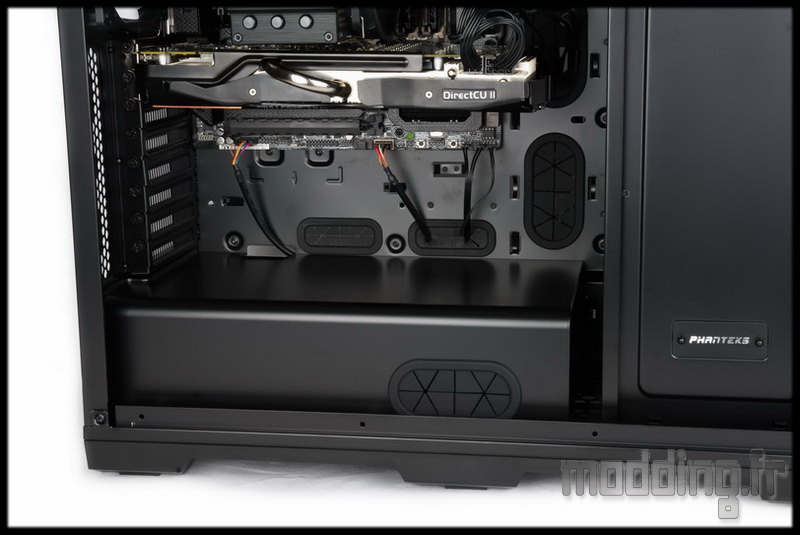

Ou avec!
