L’intérieur :
Extérieur noir, intérieur noir, pales des ventilateurs blanches.
Dans la version blanche, l’intérieur est blanc sauf en ce qui concerne les équerres PCI, les grommets, les fixations 5.25″ et la plaque portant le nom de la marque.
Aménagement interne 2/3 – 1/3.
Le plateau de la carte mère comporte une grande ouverture permettant l’accès au dos de la carte mère.
Nous avons une multitude de petites ouvertures pour le passage des câbles, toutes munies de grommets en caoutchouc.
La partie basse du compartiment carte mère est occultée par un cache métallique noir comportant une ouverture avec grommet sur sa face latérale.
Si jamais les câbles PCIe de l’alimentation sont trop court, ils pourront passer par là.
Les 8 équerres PCI sont maintenues par des vis à main.
La grille en nid d’abeille, qui comporte un système de fixation ajustable, permet la mise en place d’un réservoir de Watercooling.
L’emplacement ventilateur arrière est doté d’un PH-F140SP qui a perdu au passage ses patins anti-vibration.
Le système de fixation ajustable permet d’ajuster la hauteur du ventilateur ou éventuellement du radiateur en 120 ou 140.
Au dessus, on retrouve les trois emplacements en 120 mm ou en 140 mm. L’un d’entre eux est occupé par un ventilateur PH-F140SP privé de ses patins anti-vibration.
Du coté du compartiment unité de stockage, une grande plaque métallique vient dissimuler les différentes baies.
La partie inférieure est doté d’une petite plaque amovible où est inscrit le nom Phanteks.
Au niveau de la baie 5.25″, nous avons un système de fixation sans outils des lecteurs optiques.
Passons au niveau des coulisses où sans même avoir installé la config, nous avons déjà une multitude de câbles….
Au niveau du dos du plateau de la carte mère, nous trouvons deux emplacements dédiés à la mise en place d’un SSD.
Un en position verticale avec son support qui se glisse dans des silentblocs.
L’autre est plus bas au niveau de l’alimentation. Il est en position horizontale, toujours avec un système de fixation sur silentblocs ce qui permet de mettre aussi en place un HDD en 2.5″.
Le support se trouve dans le bundle.
A ce niveau nous avons assez d’espace pour mettre en place le support optionnel double SSD.
Au niveau des unités de stockage, l’Enthoo Luxe est doté de deux cages HDD comportant chacun trois paniers pour disque dur 3.5″ ou unité de stockage 2.5″.
Les deux cages sont amovibles.

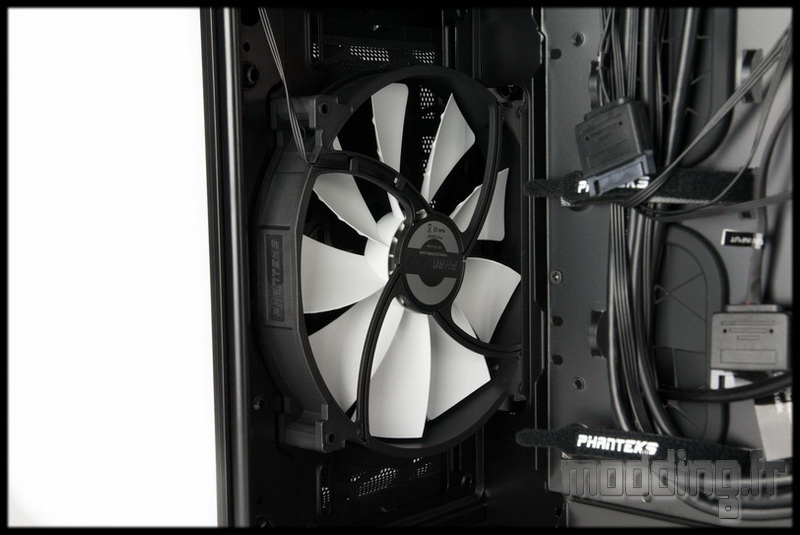

Une fois retirées, nous trouvons un ventilateur en 200 mm prenant l’air de la façade. Il s’agit du modèle PH-200SP, lui aussi privé de ses patins anti-vibration.
Nous nous trouvons avec un emplacement libre qui trouvera une autre fonction notamment dans le domaine du Watercooling…
… C’est à ce niveau que l’on pourra mettre en place un radiateur en 240 ou 280.
Ou en gardant le support des cages HDD, nous prenons dans le bundle le support pour pompe Watercooling.
On le fixe sur la platine cage HDD avec l’aide de deux vis à main.
On a plusieurs possibilité de mise en place du support de pompe.
On fixe l’ensemble sur le châssis du boitier.
Cela réduit du coup l’emplacement inférieur à 120 ou 140.
On continue avec le Watercooling et nous prenons cette plaque support réservoir présent dans le bundle.
Nous prenons 3 petites vis M3 à tête fraisée.
Nous avons entre le plateau de la carte mère et la plaque latérale des baies, une barre métallique qui sert de renfort mais aussi….
… Permet la fixation de la plaque support réservoir.
Nous nous retrouvons avec deux possibilités de mise en place de réservoir de Watercooling.
Avec le support pompe en place ou sans… nous gardons la possibilité de mettre en place une des cages HDD pour concilier le Watercooling avec le stockage.
La baie 5.25″ coté coulisse retrouve un système de fixation classique avec vis et tournevis.
Retour sur le plateau de la carte mère qui comporte un Hub PWM alimenté par le biais d’une prise SATA.
Ce Hub permet de brancher jusqu’à 11 ventilateurs grâce aux adaptateurs en Y optionnels. 11!!! mais il y a 6 prises??? certes mais la prise 3-pins blanche ne peut recevoir qu’un seul ventilateur.
Plus qu’un simple Hub pour ventilateurs, il permet une gestion en modulation PWM. Le branchement de ces 11 ventilateurs se fera par un unique câble 4-pins sur la carte mère, du coup moins de câble apparent!
Le Hub est fixé à même le plateau, on retrouve une deuxième fixation de ce genre un peu plus bas pour une deuxième Hub PWM optionnel.

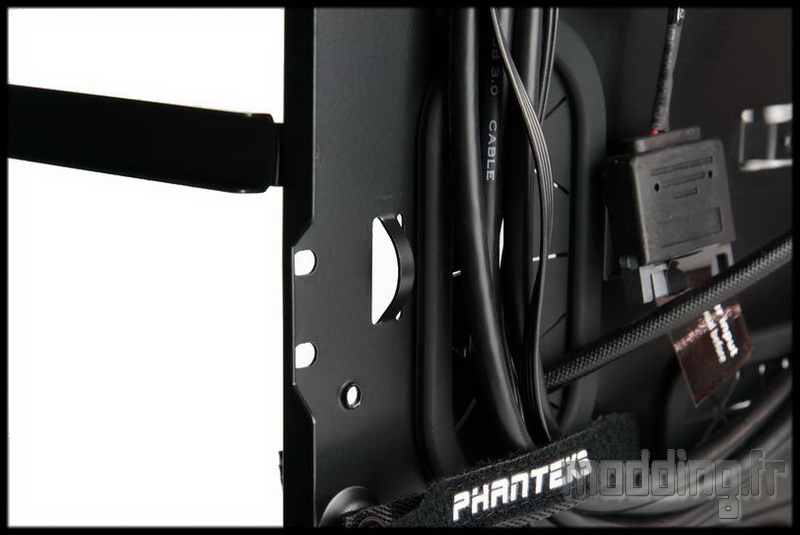

Nous trouvons plusieurs systèmes d’attache velcro.
Ainsi qu’un bon nombre de points d’ancrage disséminés sur toute la surface du plateau.
Belle optimisation du câble management!
L’espace alloué dans les coulisses est de 39 mm au niveau de l’alimentation.
Il se réduit à 27 mm au niveau du plateau de la carte mère.
Trois vis à main qui…
…. fixe le cache alimentation.

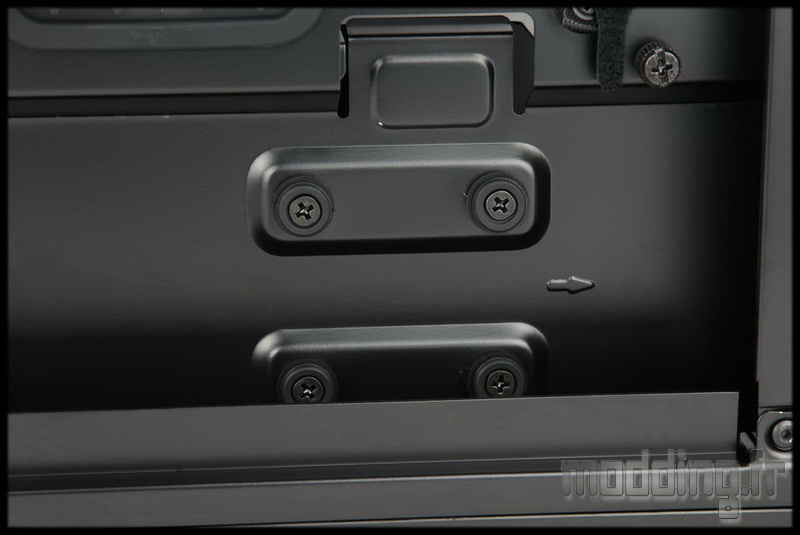

Ce dernier prend position sur ces silentblocs en bas du châssis (flèches rouges).
6 Plots en caoutchoucs accueillent le bloc d’alimentation de toutes dimensions.
On y voit plus clair une fois les câbles mis de coté!!!
