Tests :
Config de test :
Niveau sonore
Les ventilateurs du PC-09
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

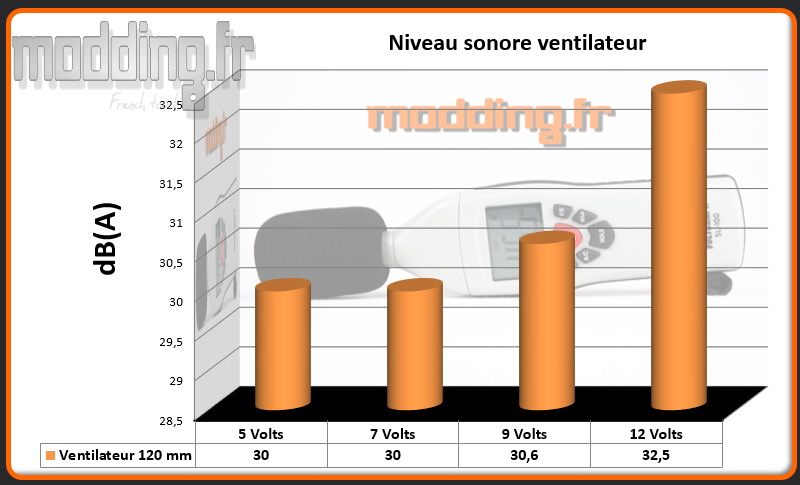

Niveau sonore

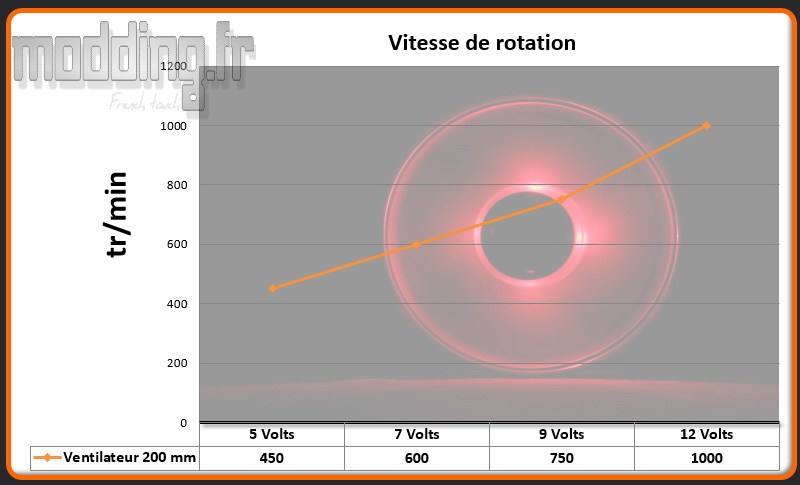

Vitesse de rotation
Comme on peut le constater, le ventilateur est doté d’un très faible niveau sonore!
En deçà de 12 V il est inaudible.
Nous allons dans le prochain test voir comment se comporte la cumulation de 5 ventilateurs au sein du PC-09…
Ambiance sonore
Le sonomètre est placé à deux endroits :

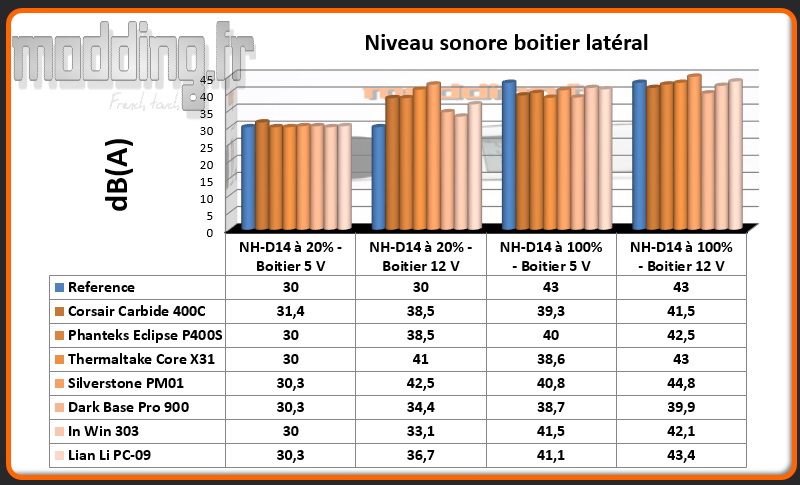

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

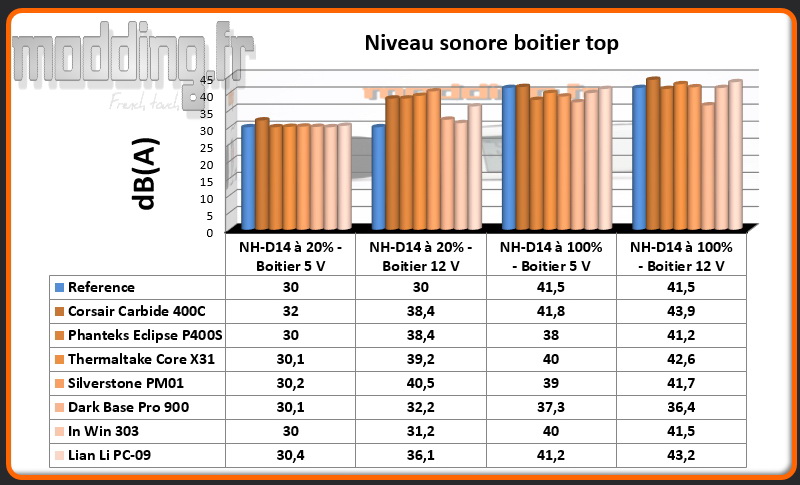

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation NH-D14 20% (B 5V / NH-D14 20%)
- Ventilation boitier 12 V – Ventilation NH-D14 20% (B 12V / NH-D14 20%)
- Ventilation boitier 5 V– Ventilation NH-D14 100% (B 5V / NH-D14 100%)
- Ventilation boitier 12 V – Ventilation NH-D14 100% (B 12V / NH-D14 100%)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère se positionne dans le boitier.
Lorsque l’ensemble de la ventilation de la config est au repos, le boitier reste très silencieux comme la plupart des boîtiers testés jusqu’à présent.
La colonne « NH-D14 à 100% – Boitier 5 V » permet de quantifier la filtration de la nuisance sonore issue de la la config. Grille et vitre ne sont pas la panacée pour une filtration efficace du bruit…
En passant l’ensemble de la ventilation au maximum, il est clair que le niveau sonore devient audible, pour autant la présence des 5 ventilateurs ne poussent pas beaucoup plus loin la nuisance sonore.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.29.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du NH-D14 sont configurés par le logiciel MSI Command Center comme suit :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :

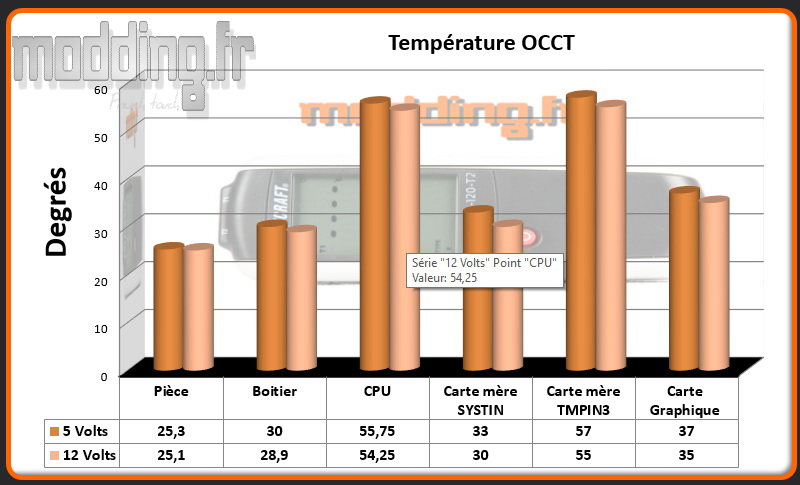

- OCCT CPU

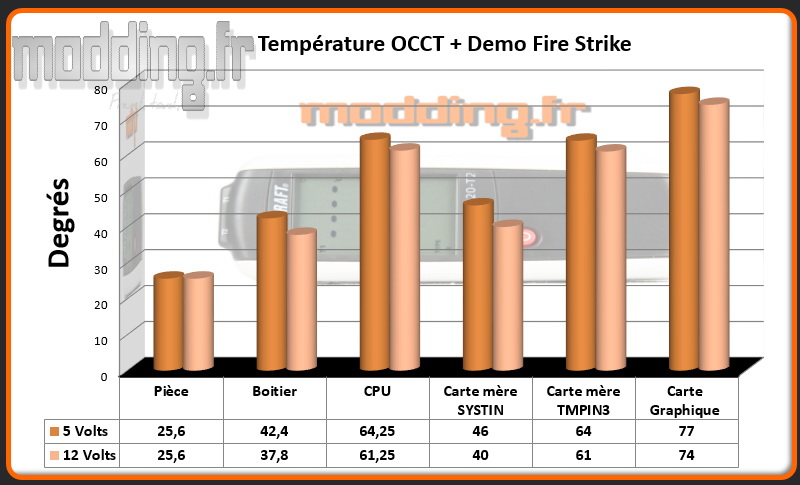

- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Le passage de la ventilation de 5 V à 12 V n’engendre une variation notable de la température que lorsque le CPU et la carte graphique sont mis à contribution.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

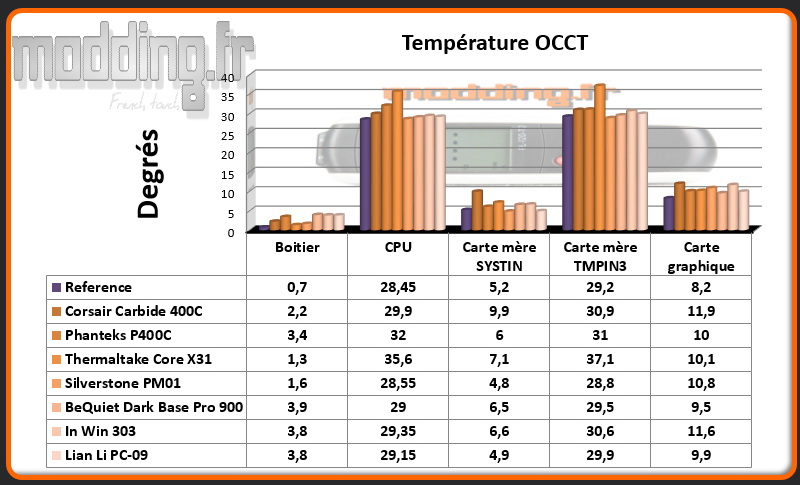

Comparatif OCCT CPU

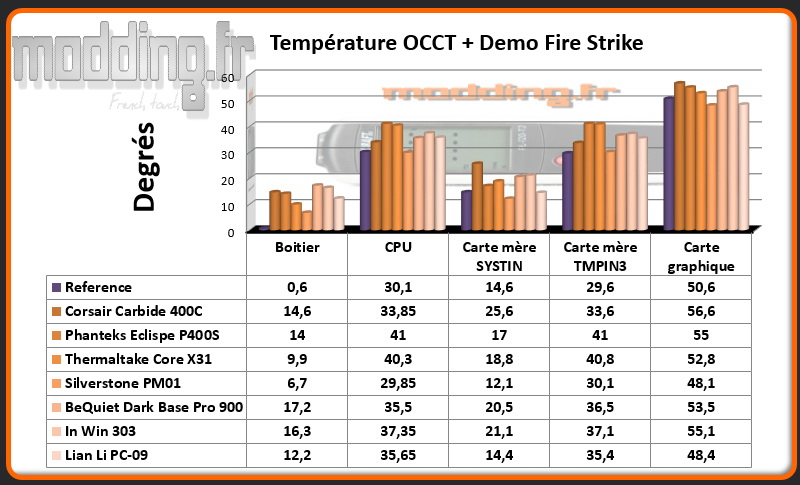

Comparatif OCCT CPU+Fire Strike
