Montage :
On commence par le montage des disques durs.

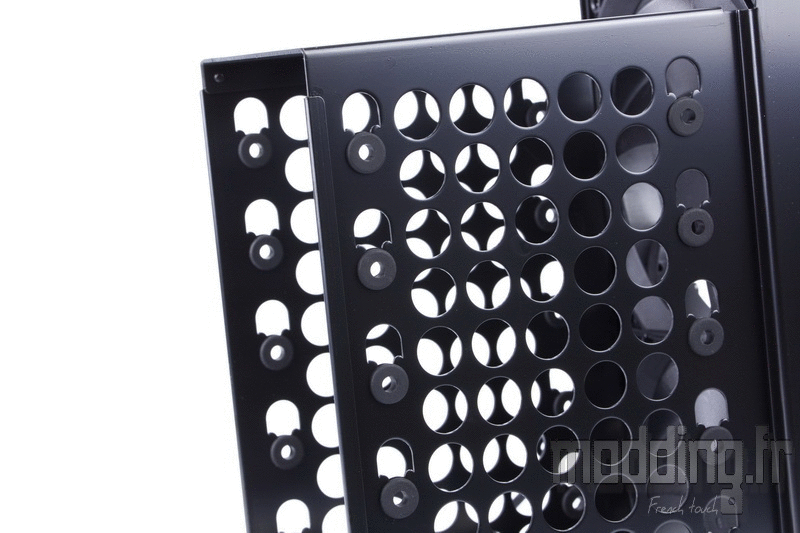

Pour cela, il faut démonter la cage du châssis.

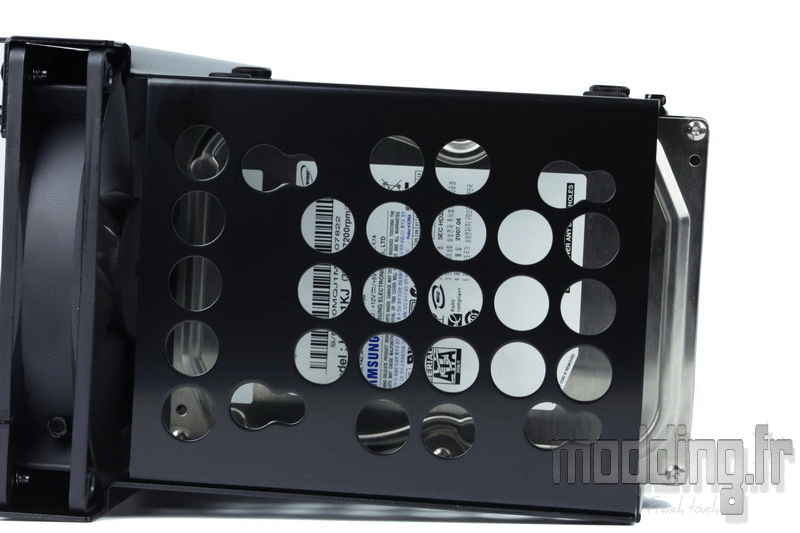

On glisse ensuite le disque dur entre les silentblocs en s’assurant d’avoir la connectique vers l’extérieur de la cage.
On utilise les petites vis à main spécifiques incluses dans le bundle.

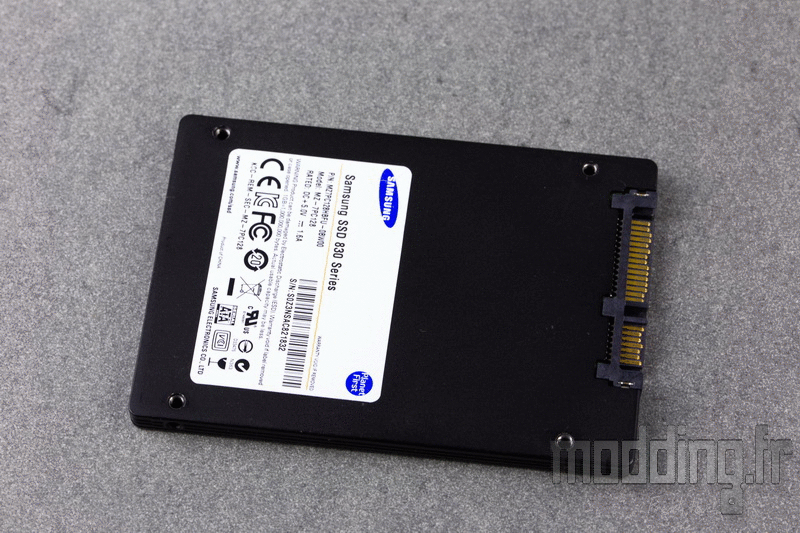

Pour la mise en place d’une unité de stockage 2.5″ (SSD ou disque dur) il faut d’abord disposer les silentblocs.
La face la plus large contre l’unité.
On utilise les vis spécifiques pour fixer ces silentblocs.
On peut alors glisser le SSD dans son logement sur ou sous la cage HDD.
Nous avons des trous dont la forme permet d’insérer les silentblocs mis en place sous l’unité 2.5″.

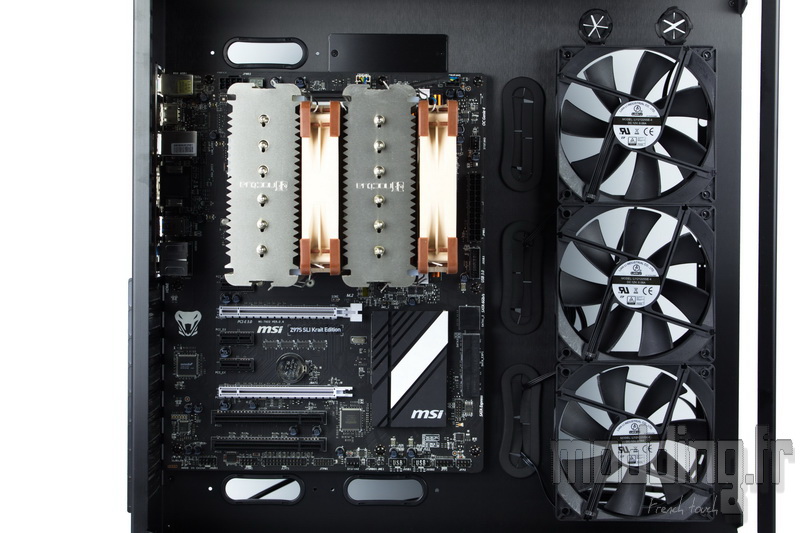

Les entretoises étant déjà en place, nous n’avons aucune difficulté à fixer la carte mère sur le plateau.
On utilise des vis M3.
Nous retirons les caches alu pour découvrir les passages de câbles que nous allons utiliser.

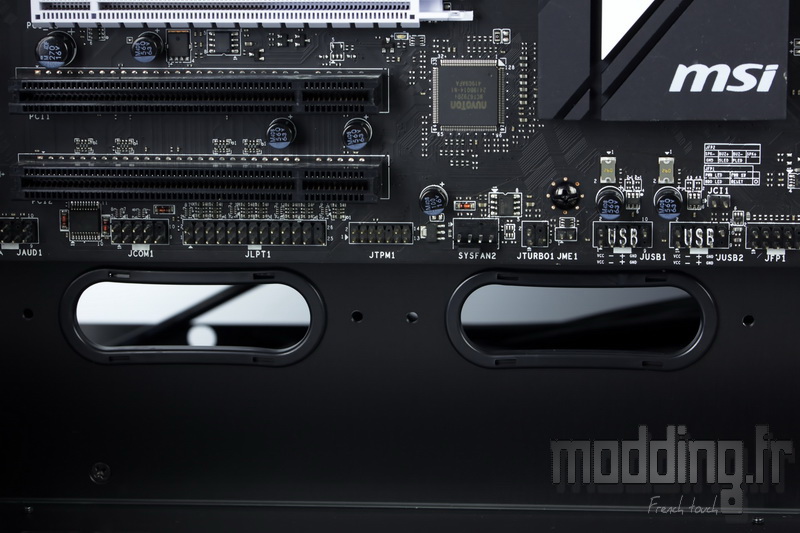

Les deux d’en bas pour le passage du câble audio, du câble USB et des câbles du boitier.

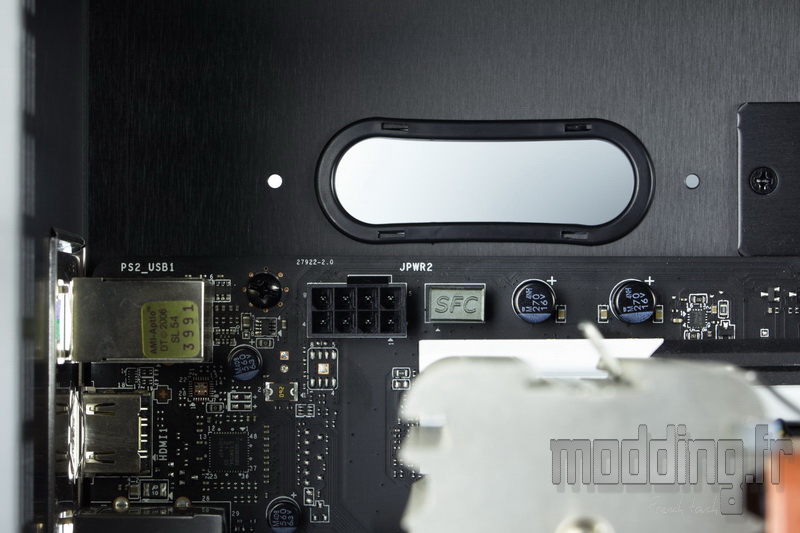

Et celui le plus en arrière en haut pour passer le câble CPU.

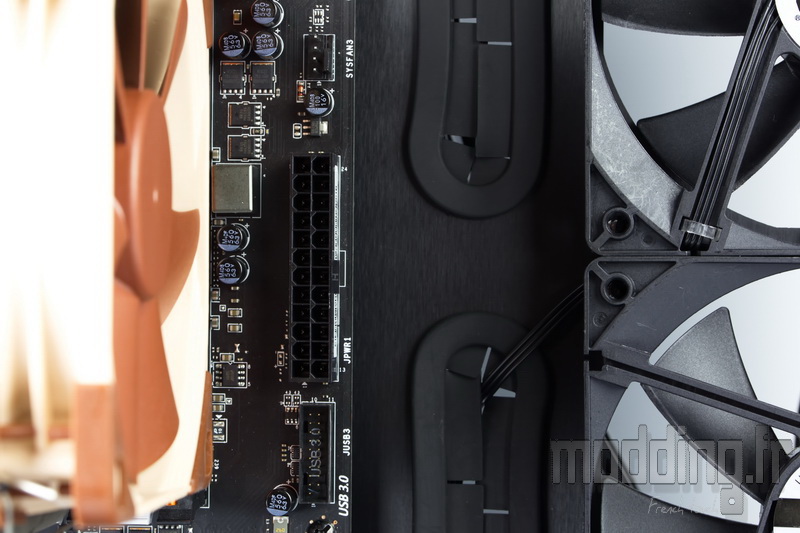

Les ouvertures latérales ne tombent pas pile poil en face de la prise ATX.

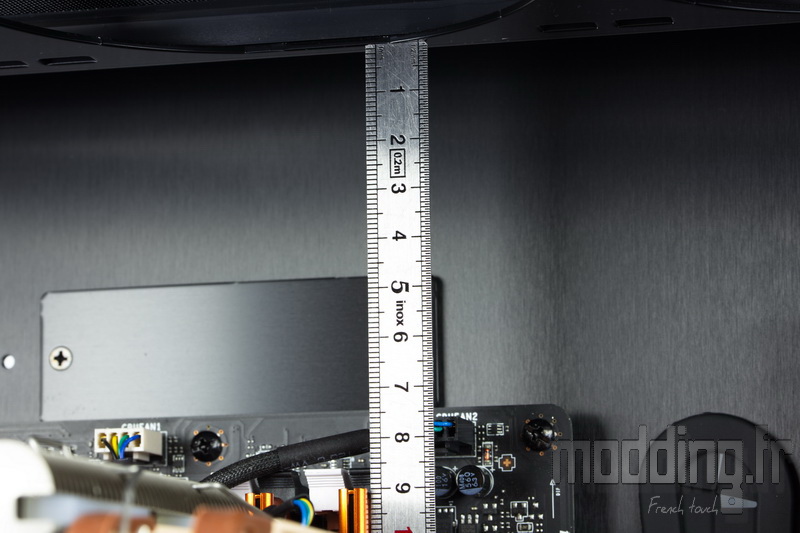

Au dessus de la carte mère, ou plus précisément par rapport aux barrettes mémoire, nous avons 90 mm de disponible.
De quoi mettre aisément en place un radiateur 360.

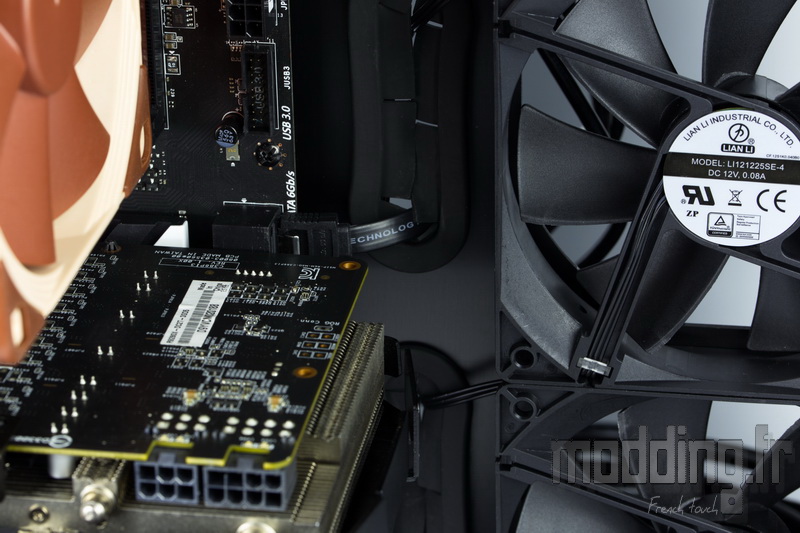

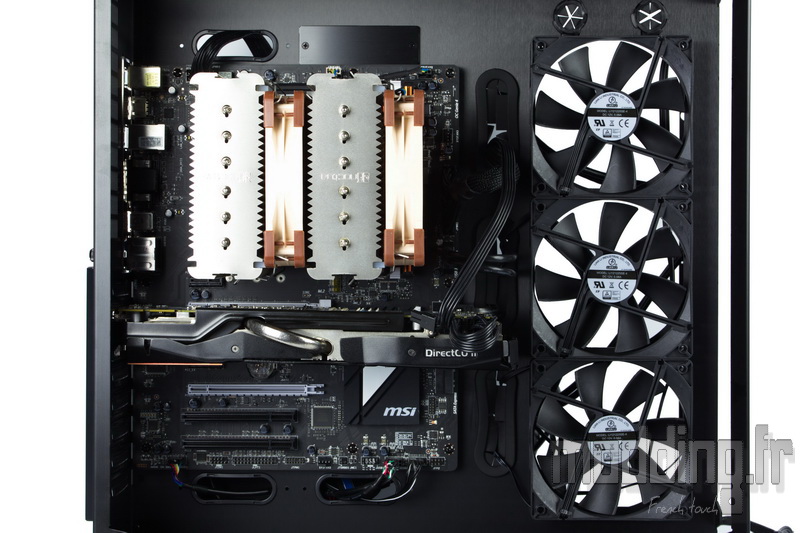

La fixation de la carte graphique se fait par l’arrière du châssis en ayant pris soin de retirer le cache des équerres PCI.

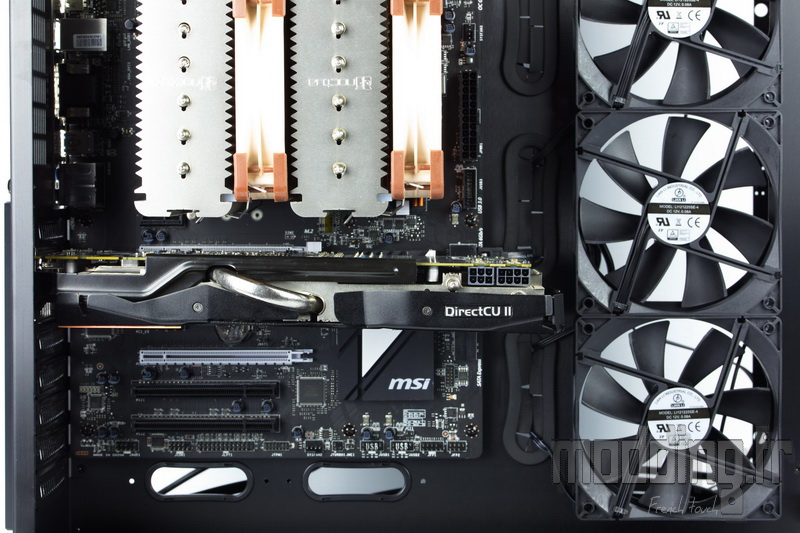

Nous avons 290 mm de disponible avant de buter contre les ventilateurs (et/ou radiateur).
On a toute la profondeur du boitier si on passe ces derniers dans le second compartiment, soit 420 mm.

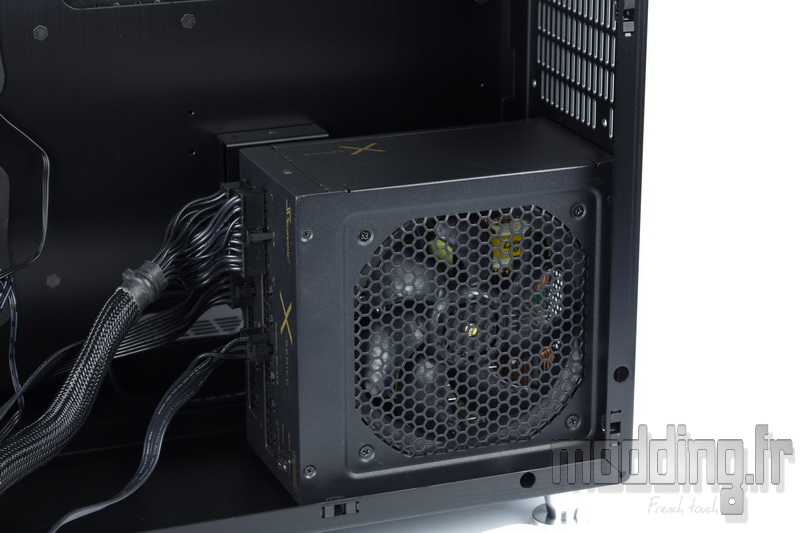

On dispose le bloc d’alimentation verticalement avec sa ventilation vers la grille de la porte controlatérale.
Les points de fixation nous permettent de la positionner dans le sens inverse même si l’intérêt est moindre.
Au niveau de la profondeur… ce n’est pas ce qui manque en terme de place.
On fait passer les différents câbles par les ouvertures dédiées et on branche tout ce petit monde.

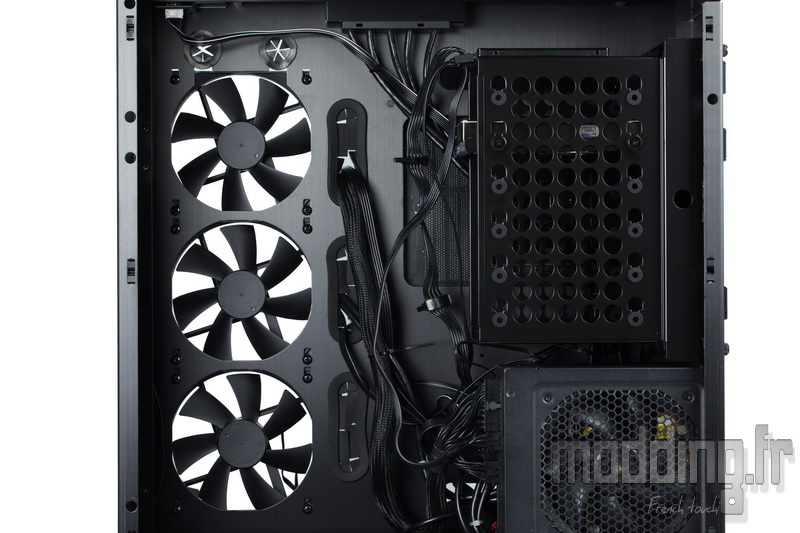

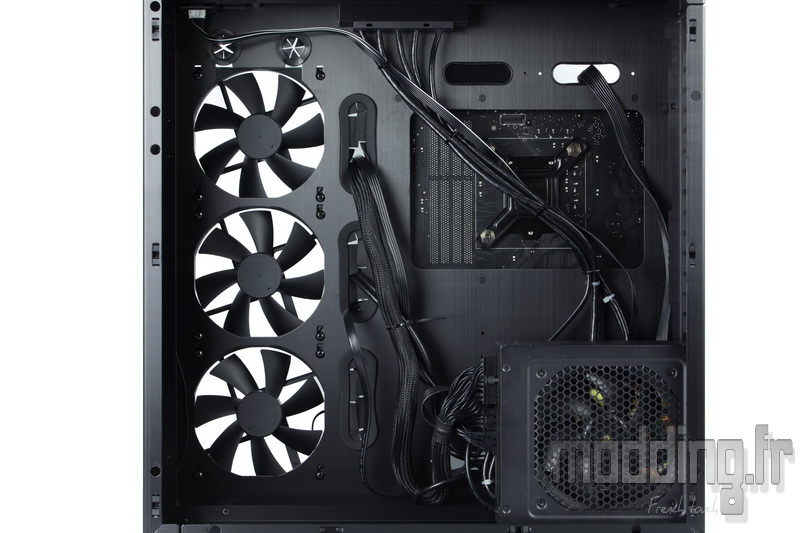

Dans le second compartiment on essaie de ranger les câbles comme on peut….
On éviter de les faire passer devant la ventilation…
L’absence totale de point d’ancrage ne facilite pas la chose… mais Lian Li, ne pouvant intégrer ce genre d’élément sur sa plaque médiane en aluminium, nous fournit des attaches adhésives pour palier à ce problème.
On peut faire passer un maximum de câble derrière la cage HDD.
Les différents trous sont autant de points d’ancrage disponibles du moment où l’emplacement pour disque dur reste vide.
Nous avons 27 mm d’espace entre la cage et le plateau de la carte mère.
La place au niveau de la ventilation au niveau du second compartiment est assez conséquente pour intégrer plus facilement un radiateur histoire de laisser la place au réservoir au niveau du compartiment “hardware” (ou inversement…).
150 mm avant d’atteindre la porte controlatérale.
Dans notre cas, nous restons en aircooling… notre Noctua a tout juste la place de se glisser sous la vitre en verre trempé : 160 mm.
Le PC-09 permet d’orienter le flux d’air à notre guise notamment en intégrant un filtre sur la partie supérieure du boitier.

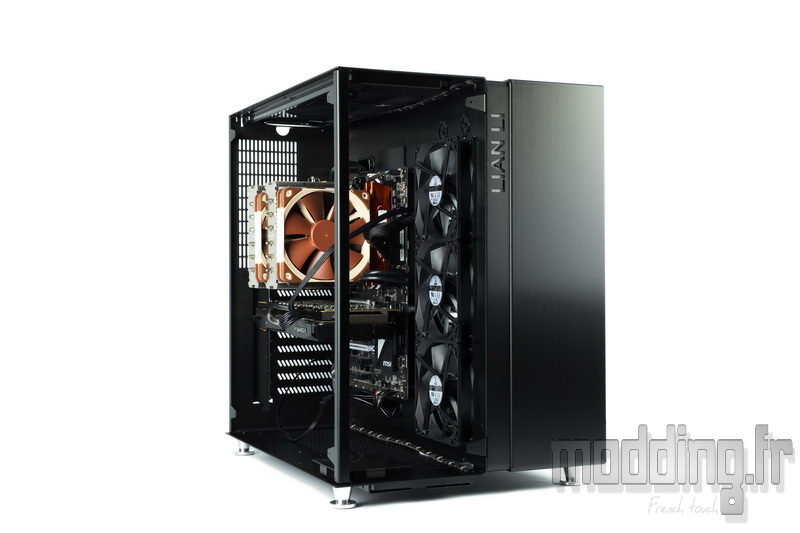

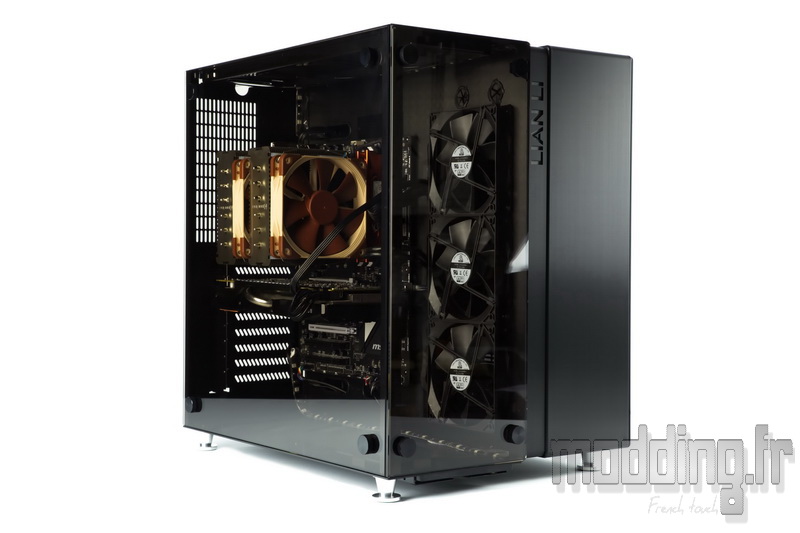

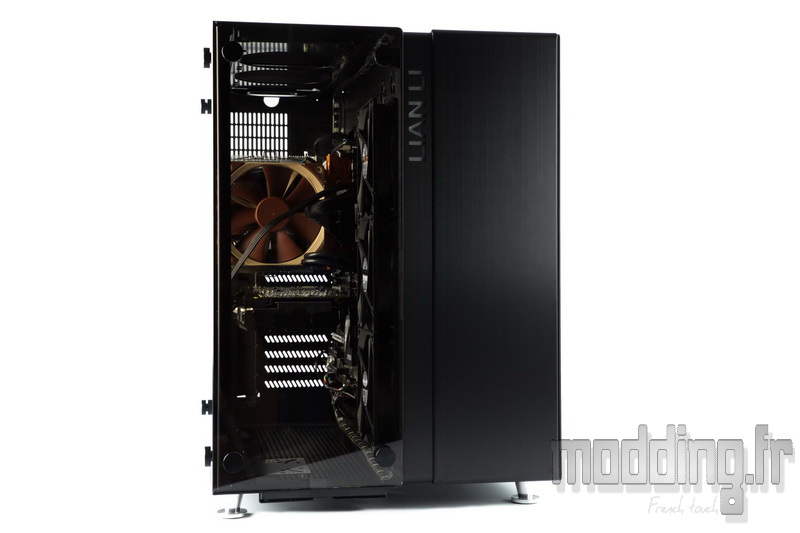

Il ne reste plus qu’à refermer la porte controlatérale et les deux portes vitrées.
L’aspect fumé de ces dernières sublime déjà la config!
Nous apprécions d’autant ce nouvel angle de vue rarement exploité!

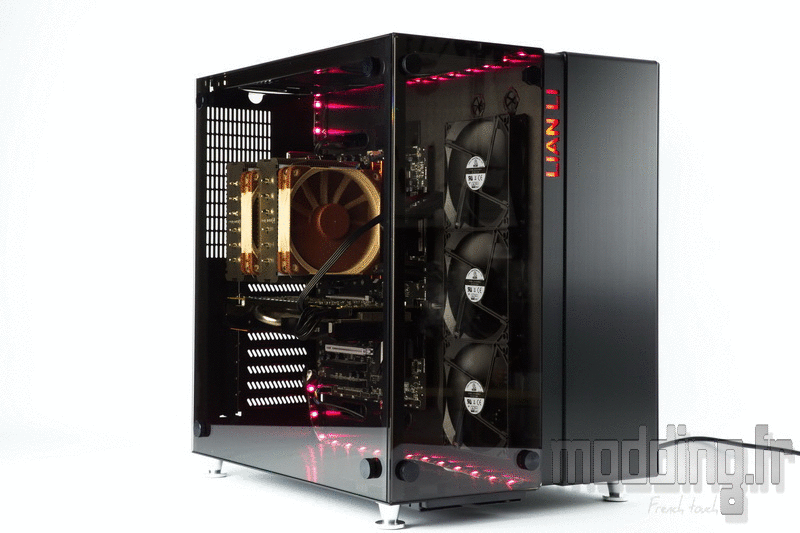

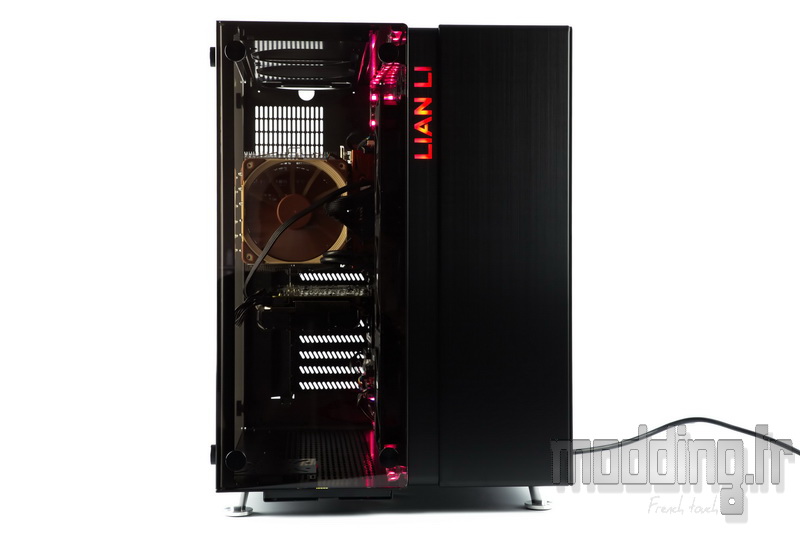

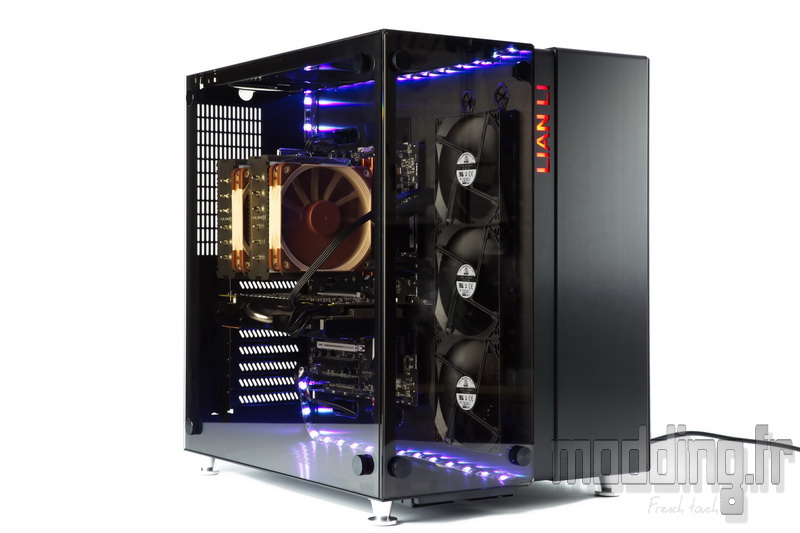

Nous glissons deux des trois bandes de Leds RGB et nous branchons ensuite le cordon secteur avant d’appuyer sur le bouton Power.
Nous jouons ensuite sur les trois potentiomètres du contrôleur RGB pour modifier la couleur de l’éclairage à notre guise.
Mais malheureusement le logo Lian Li reste désespérément rouge…
Ou on remplace sa bande de Leds ou on évite de la brancher.
