Démontage :

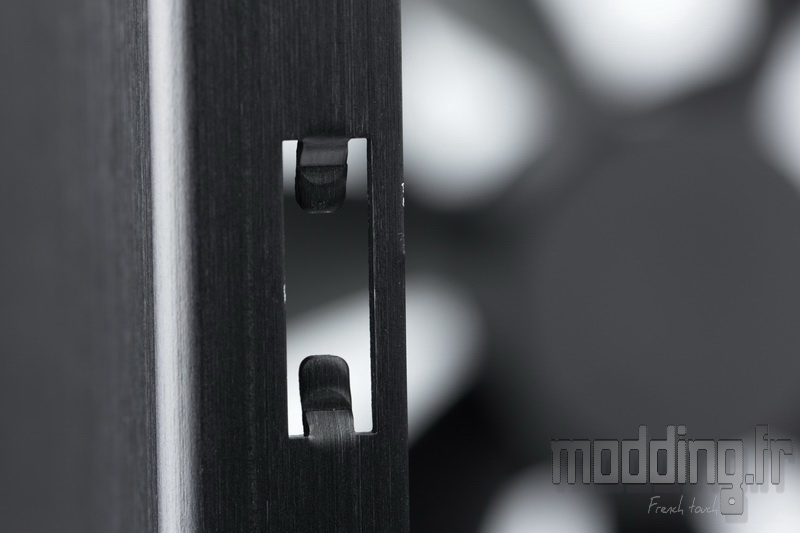

Deux pattes métalliques maintiennent en place les clips de fixation de la porte controlatérale.
Il est très facile de les retirer en les pinçant afin de les remplacer par ceux présents dans le bundle en cas de casse.

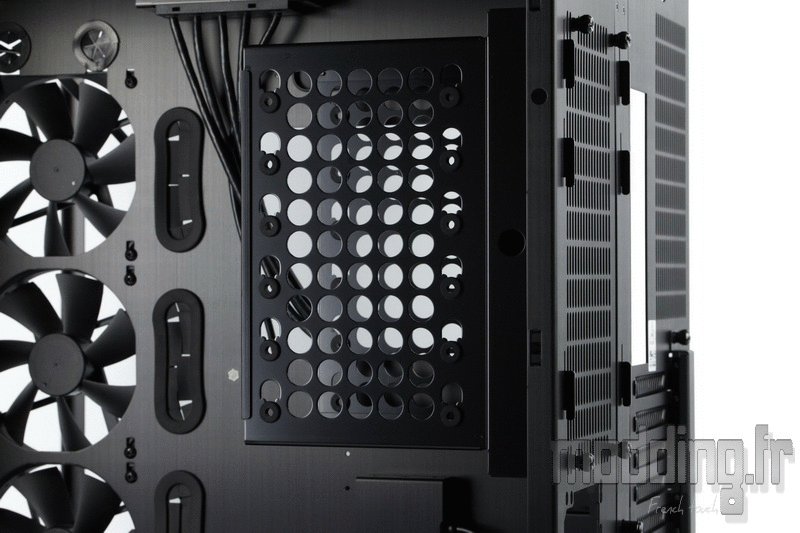

4 vis à main maintiennent la cage HDD à l’arrière du châssis.
Il suffit ensuite de légèrement soulever la cage afin de dégager les attaches des encoches.

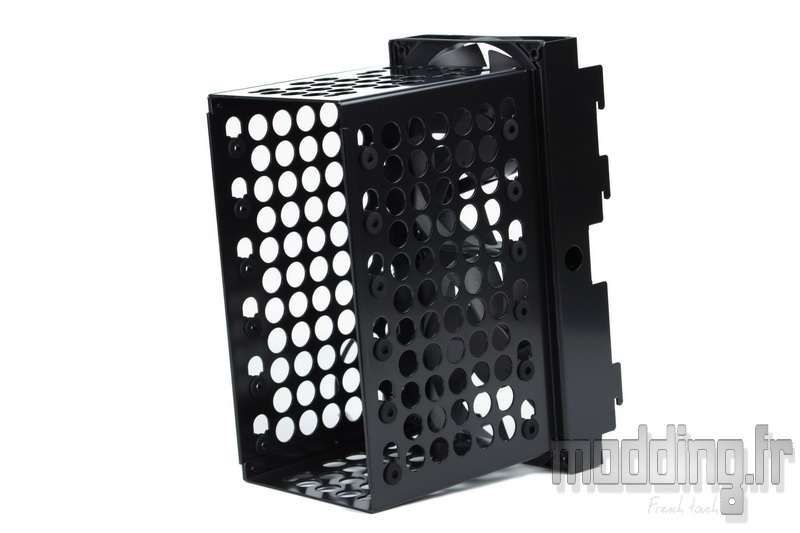

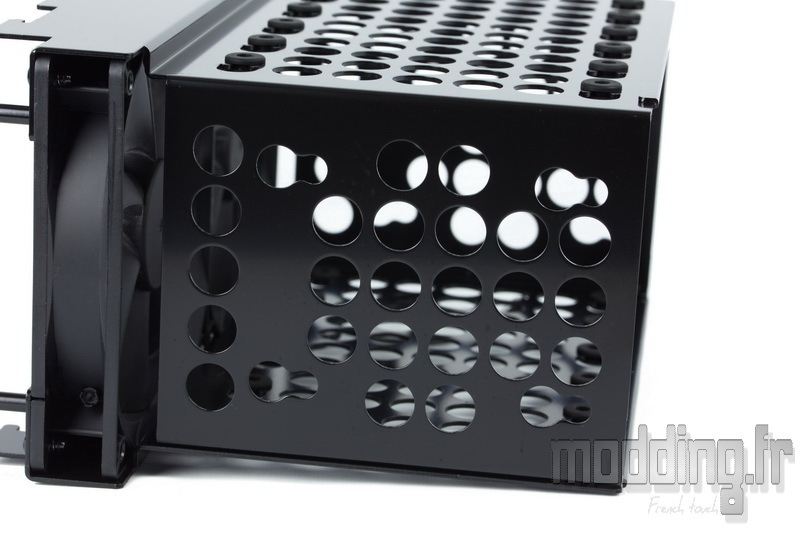

La cage HDD peut donc embarquer jusqu’à 6 unités 3.5″.

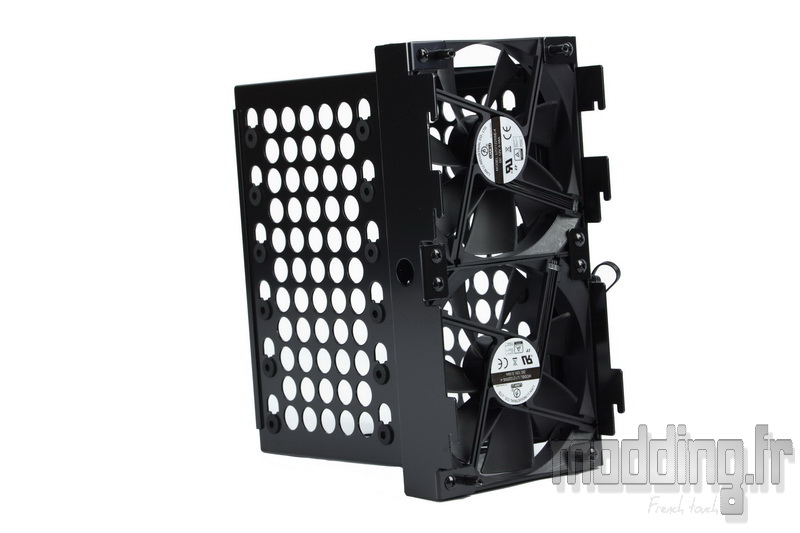

Deux ventilateurs en 120 mm sont fixés à l’arrière de la cage en extraction.
Sur le dessus et le dessous de la cage nous avons deux autres emplacements dédiés aux unités de stockage 2.5″.

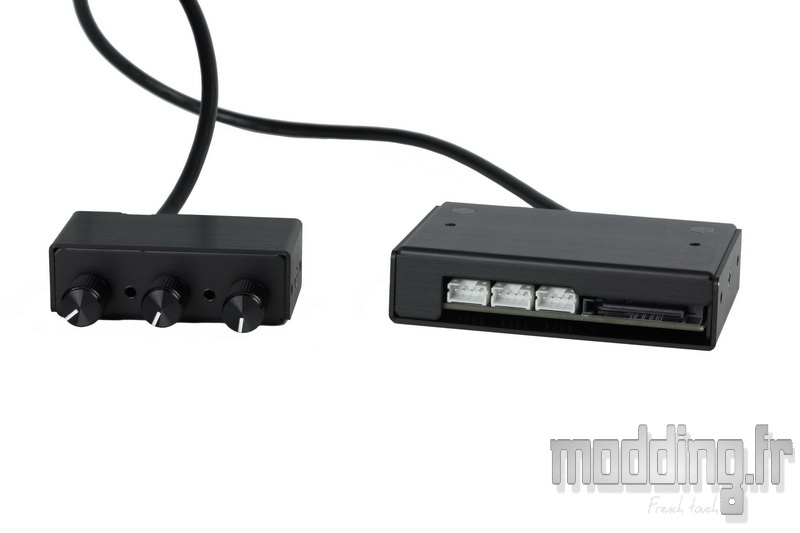

Le module RGB est fixé par deux vis sur la paroi médiane. Deux autres vis se chargent de fixer les potentiomètres au niveau de la paroi arrière.
Lian Li utilise l’aluminium jusqu’à même recouvrir ces deux éléments plutôt que de laisser le carénage en plastique!

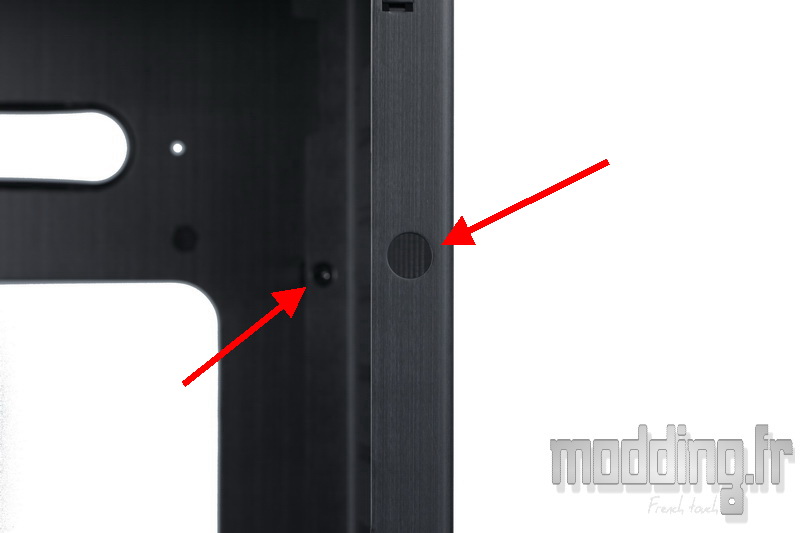

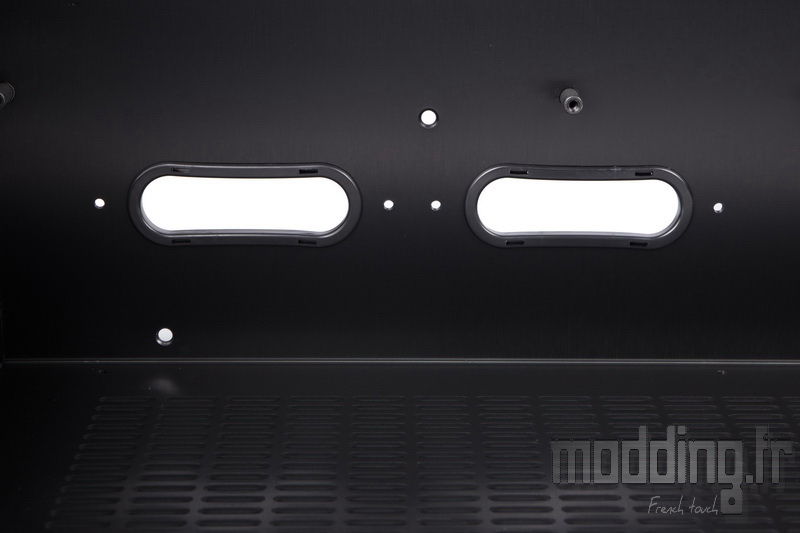

Rien n’est laissé au hasard…. Nous avions remarqué plusieurs trous au niveau du bord qui reçoit la porte controlatérale…
Il se trouvent qu’ils coïncident pile poil avec les vis qui relient les deux compartiments. Cela permet de glisser le tournevis cruciforme afin d’être bien en face avec la vis.
Encore faut il avoir un long tournevis pour atteindre ladite vis.
Une fois avoir retiré les 8 vis, on sépare carrément les deux parties du PC-09!
La transition démarquant les deux compartiments, étant emprisonnée entre ces deux derniers, se libèrent facilement.
On remarque qu’elle embarque le panneau des connectiques du boitier fixé par deux vis.
Dans le compartiment principal, nous retirons les caches en alu des passages des câbles au-dessus et en-dessous de l’emplacement de la carte mère.
Deux vis maintiennent en place chacune des plaques.

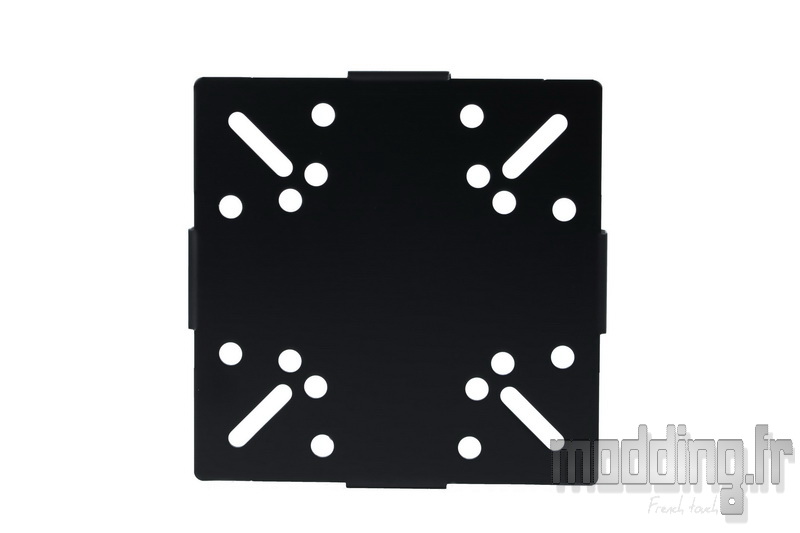

Le support de la pompe peut être décalé plus en arrière.
Peut on encore démonter ce compartiment?….
…. Ma foi, oui !!!

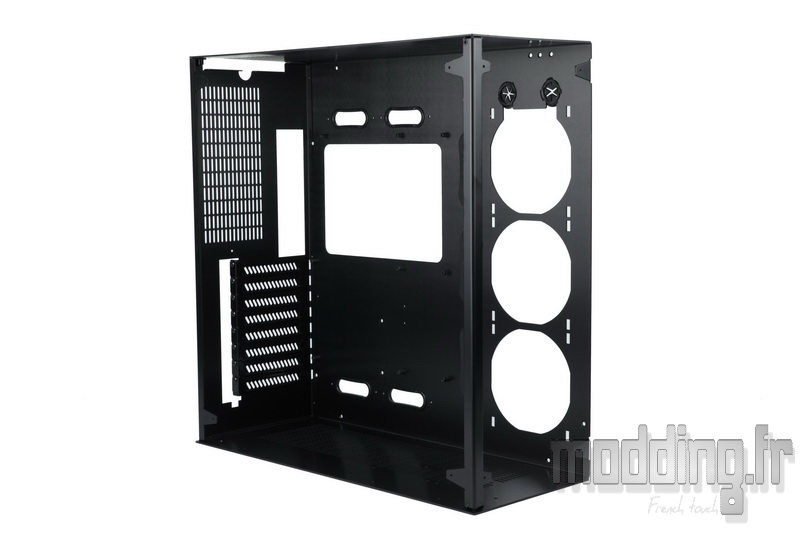

La paroi arrière est maintenue par 5 vis.
Le montant avant est fixé par trois vis.

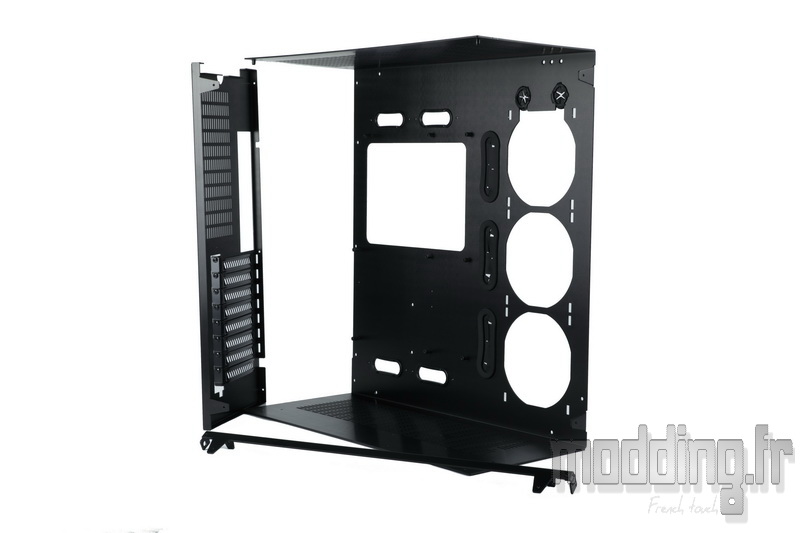

Le troisième élément qui prend en compte la base, le plateau de la carte mère et le haut est d’un seul tenant.

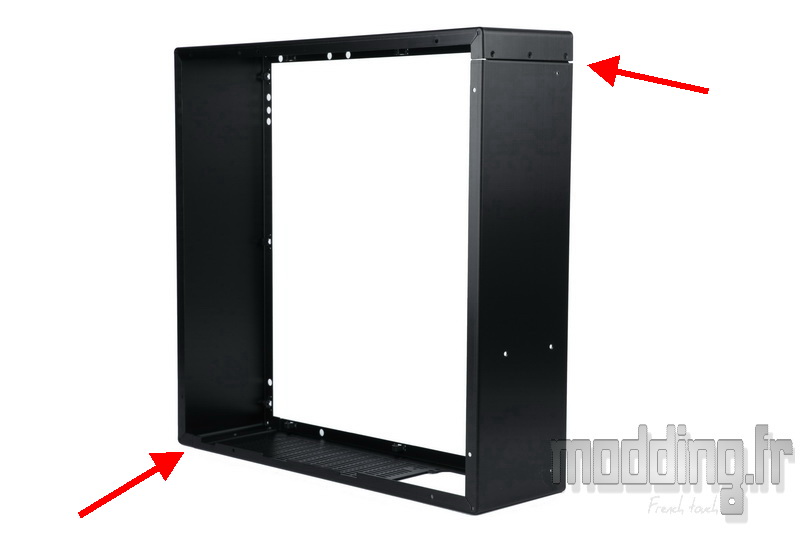

Le second compartiment est en deux parties fixées par des rivets aux niveau des flèches rouges.
On admire le travail de pliage au niveau de ces plaques!
Les 4 caches en alu des passages de câbles.

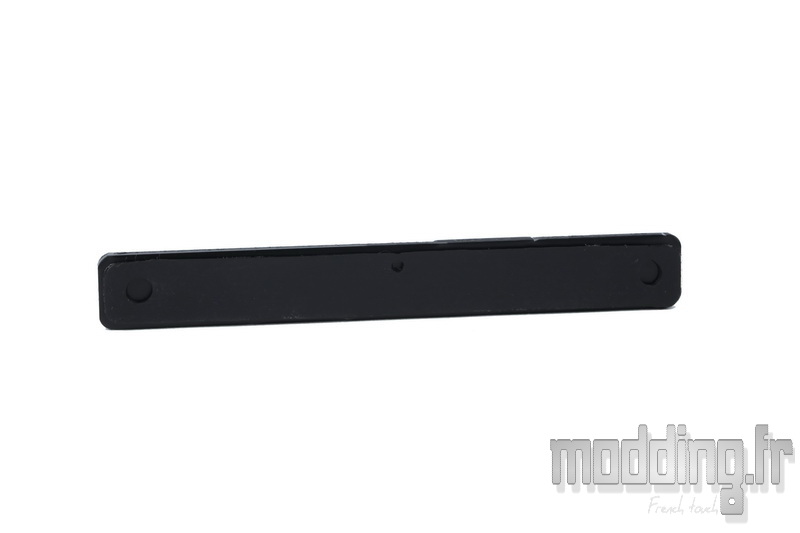

La barrette avec sa bande en caoutchouc pour amortir le bloc d’alimentation est fixée par deux vis.

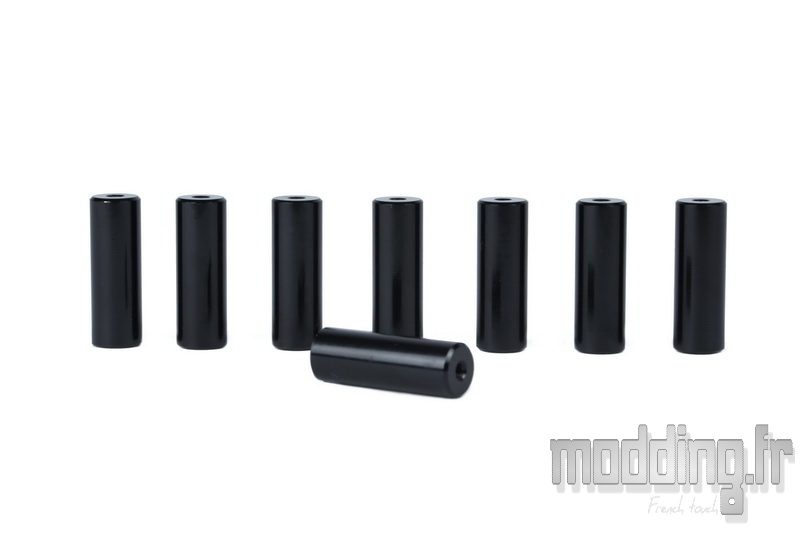

Les 8 colonnettes de jonction qui permettent de relier les deux compartiments du PC-09.
Elles sont en aluminium anodisé noir.
Le support de la pompe lui aussi en aluminium.

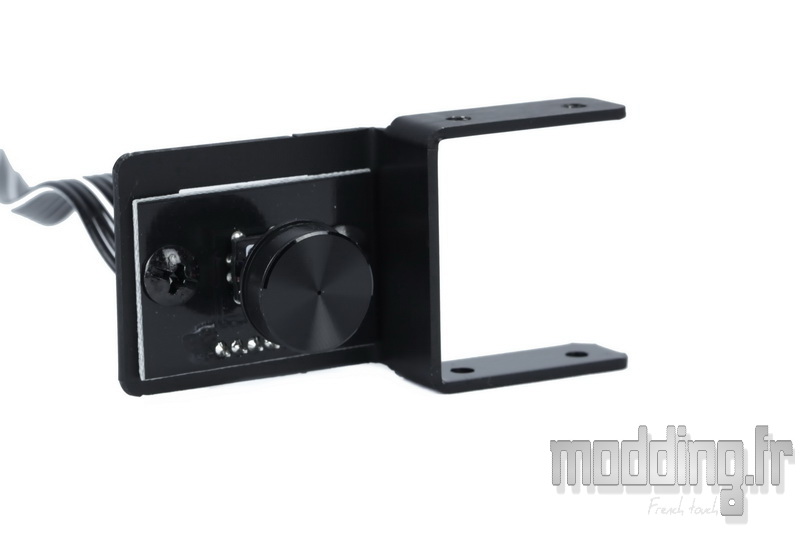

Le support du PCB intégrant Leds et bouton Power.
Le logo Lian Li est rétroéclairé.

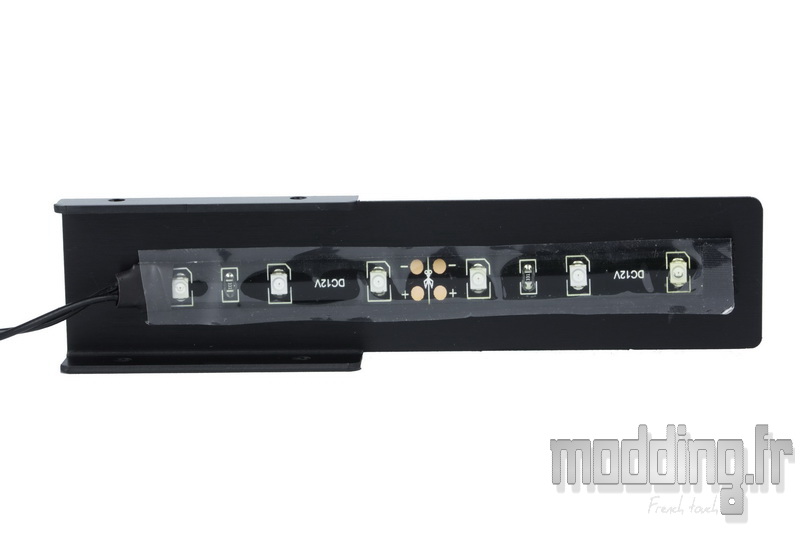

Une bande de Led prend place à l’arrière sur un support spécifique.
Par contre elle n’est pas RGB comme nous le verrons par la suite.

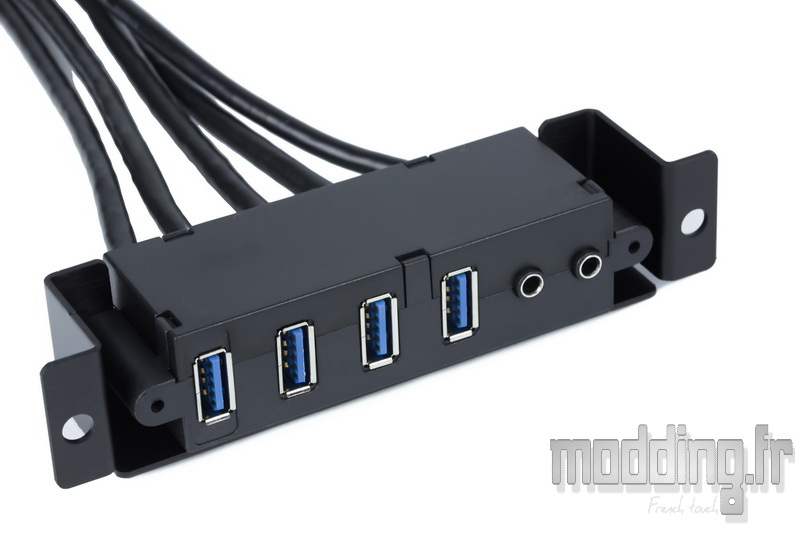

Le panneau des connectiques avec ses 4 ports USB 3.0.

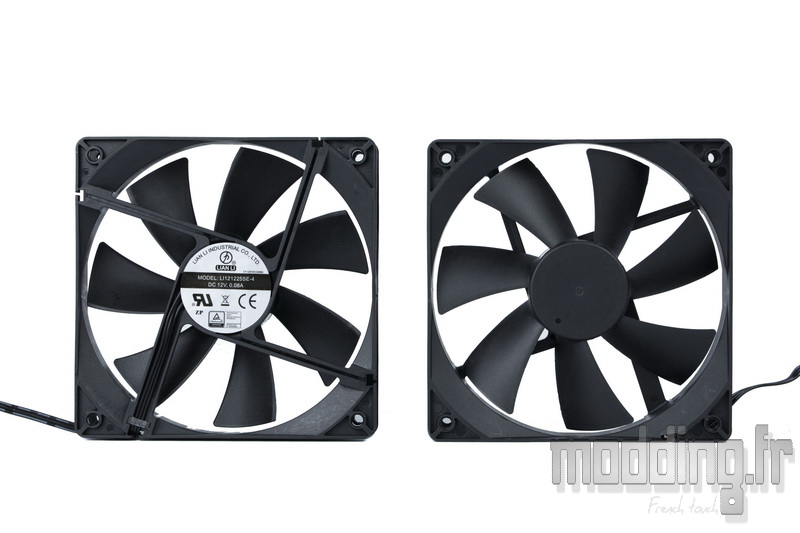

Le PC-09 est doté de 5 ventilateurs en 120 mm.

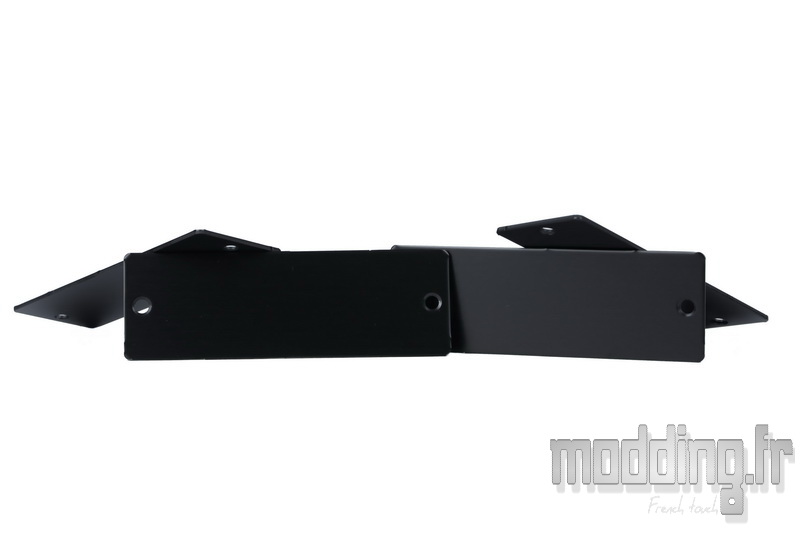

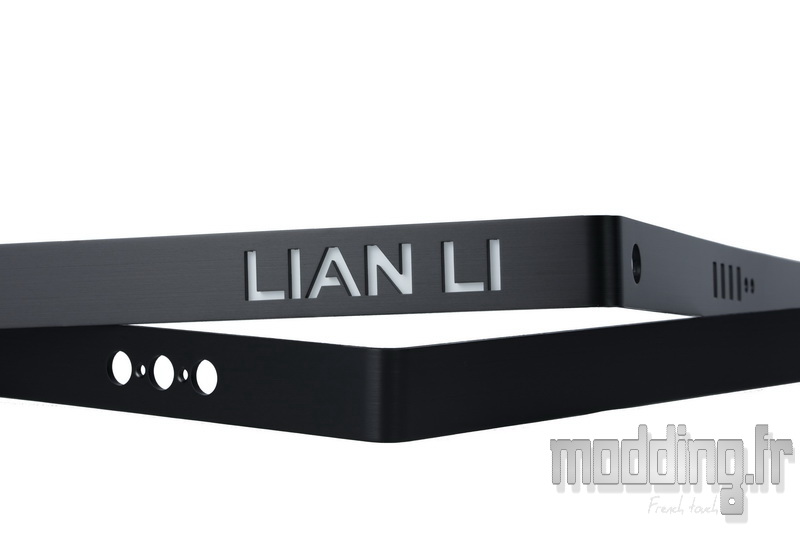

La plaque de transition entre les deux compartiments se scinde en deux parties.
Des petites plaques de forme carré assurent la liaison entre les deux parties à l’aide de 4 vis.

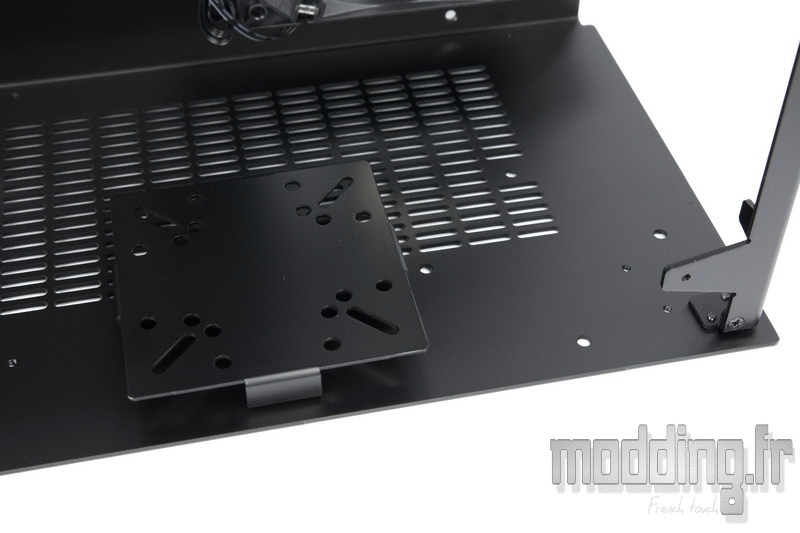

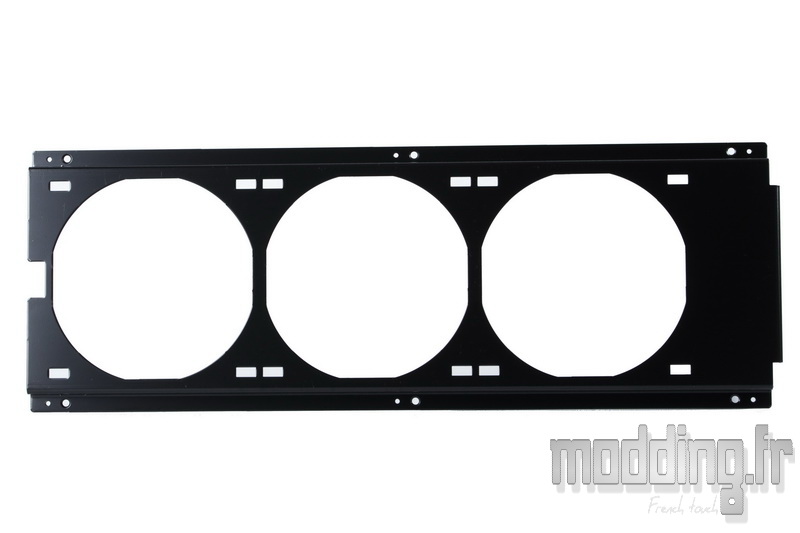

L’un des deux supports pour ventilateurs ou radiateur.
Celui placé sous le châssis reprend certes le même dessin mais sert plus de support au filtre.

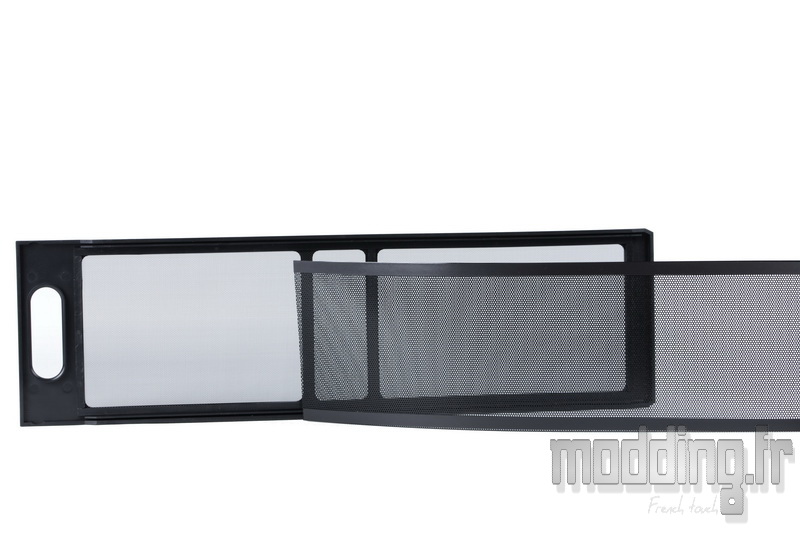

Les différents filtres.

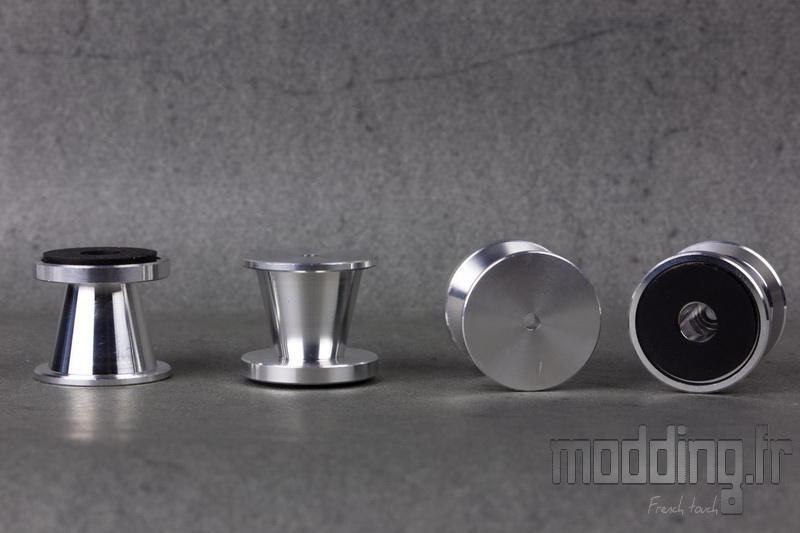

Les 4 pieds totalement en alu usinés dans la masse avec leur patin en caoutchouc.
