L’intérieur :

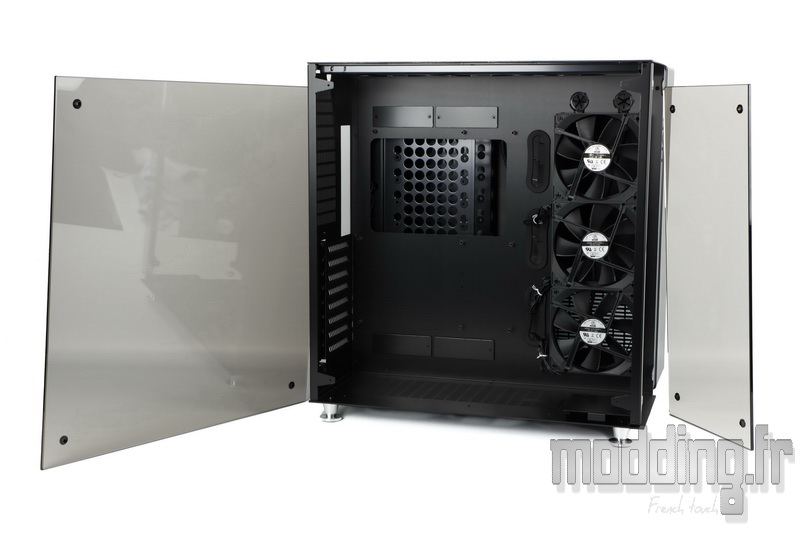

Une fois les vis à main des vitres retirées, nous accédons à l’interieur du compartiment “hardware”.
On note la présence de silentbloc au niveau des points de fixation des vitres afin d’éviter le contact direct verre/alu et donc toute transmission de vibration.
Cela permet aussi de garantir le verre du serrage de la vis à main.
L’intérieur est noir.
Vu le concept du PC-09 divisé en deux compartiments, cet espace est dédié à la carte mère ainsi qu’aux composants directement branchés dessus.
La plaque médiane qui délimite les deux compartiments est en aluminium avec toujours cet aspect brossé.
Elle est épaisse de 2 mm.
Elle fait aussi office de plateau de la carte mère.
Le PC-09 peut accueillir du format mini ITX au format E-ATX (322 mm x 272 mm).

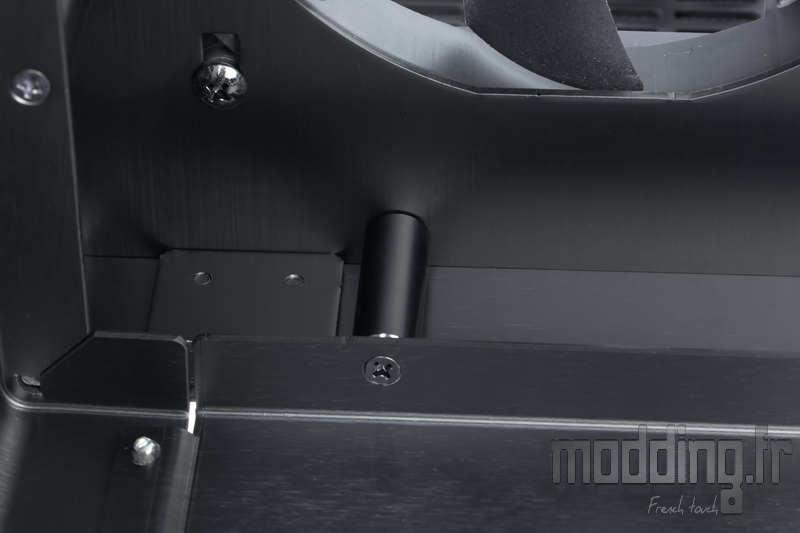

Les entretoises sont déjà en place et d’ailleurs solidaires du plateau.
Elles mesurent 10 mm! chose étonnante car les 3 entretoises supplémentaires dans le bundle ne font que 6 mm….
Cette longueur permet de glisser une des bandes de Leds sous la carte mère pour rétroéclairage façon “ambilight”.

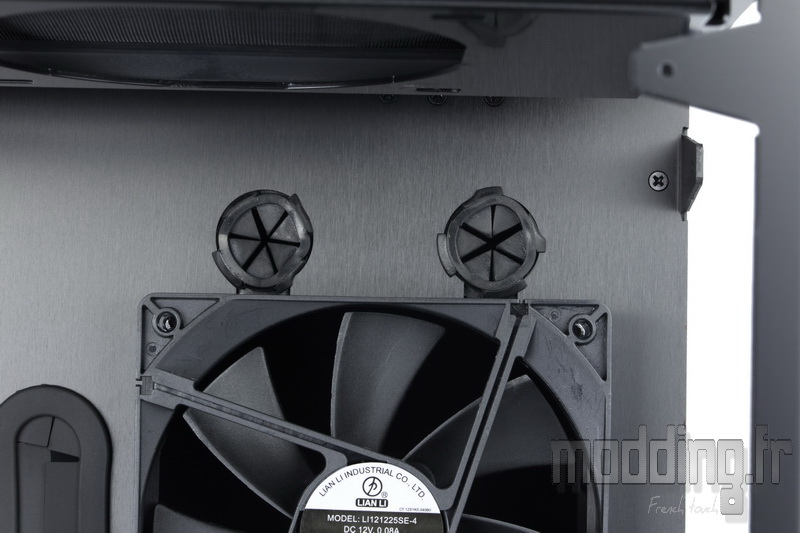

En plus des trois passages de câbles dotés de grommet au devant de l’emplacement de la carte mère, nous avons deux passages au-dessus et deux autres au-dessous munis de cache en aluminium.

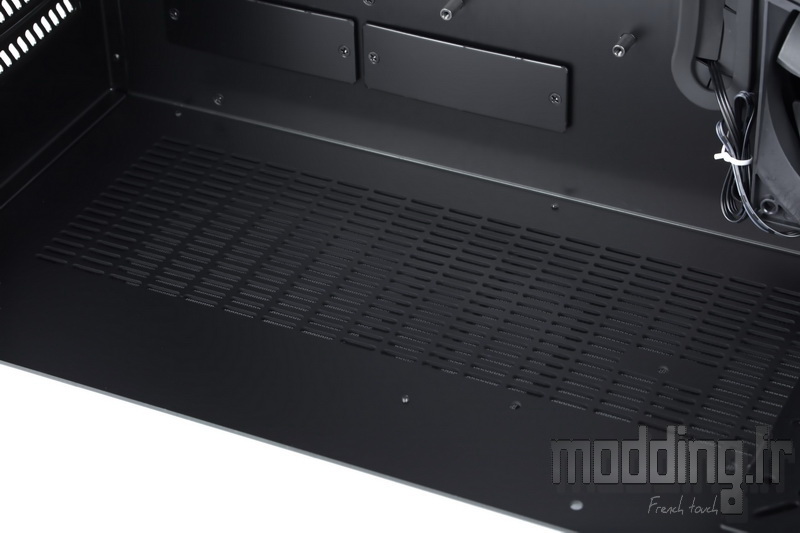

Au fond du châssis, nous retrouvons la grille munie de son filtre.
Revenons sur le support de ce filtre qui est doté de trois emplacements pour ventilateur en 120 mm.
Deux raisons pour ne pas pouvoir le passer au dessus de la base du châssis : les points de fixation se trouvent à proximité directe du plateau de la carte mère.
Les ventilateurs présents en avant du plateau gênent alors la mise en place d’autres ventilateurs à ce niveau.

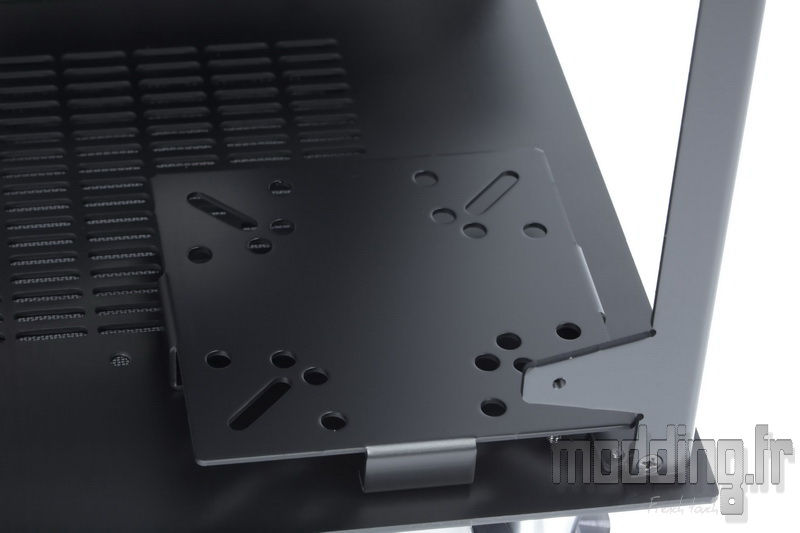

Et de deux : il n’est plus possible de fixer le support de pompe…
L’impossibilité n’est pas absolue… on retire le support et on passe les autres ventilateurs du coté du second compartiment mais il est clair que le PC-09 n’est, à la base, pas conçu pour accueillir une ventilation à ce niveau.

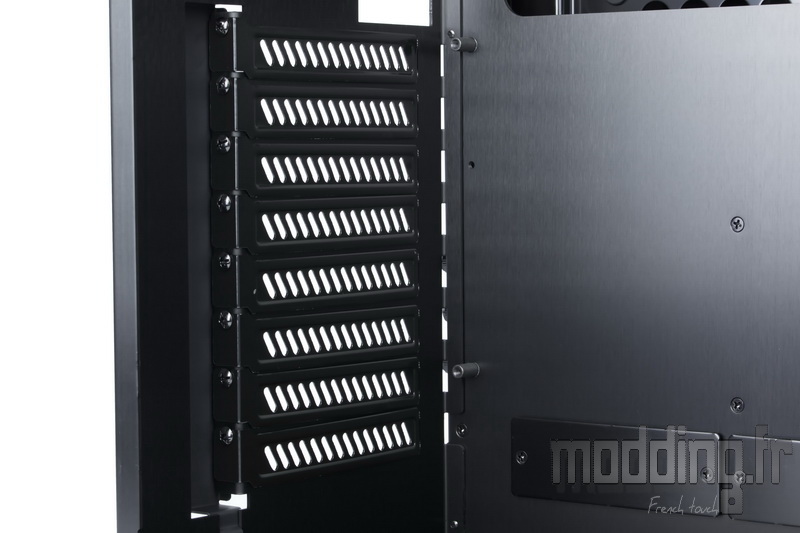

En arrière du châssis, on retrouve les 8 équerres PCI…

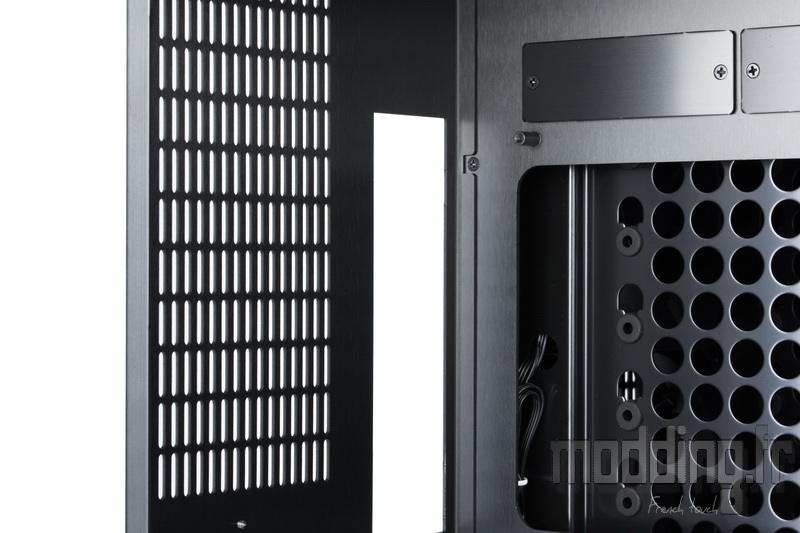

… Ainsi que la large grille aux cotés de l’emplacement I/O Shield.

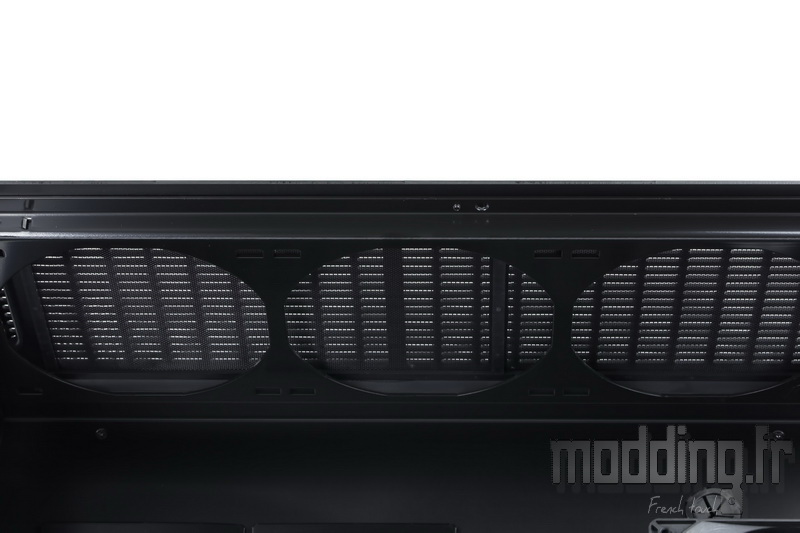

En haut du châssis par contre, le support du filtre supérieur accepte sans problème la mise en place de trois ventilateurs en 120 mm.
La forme oblongue des points de fixation permet d’ajuster la position d’un éventuel radiateur 360.

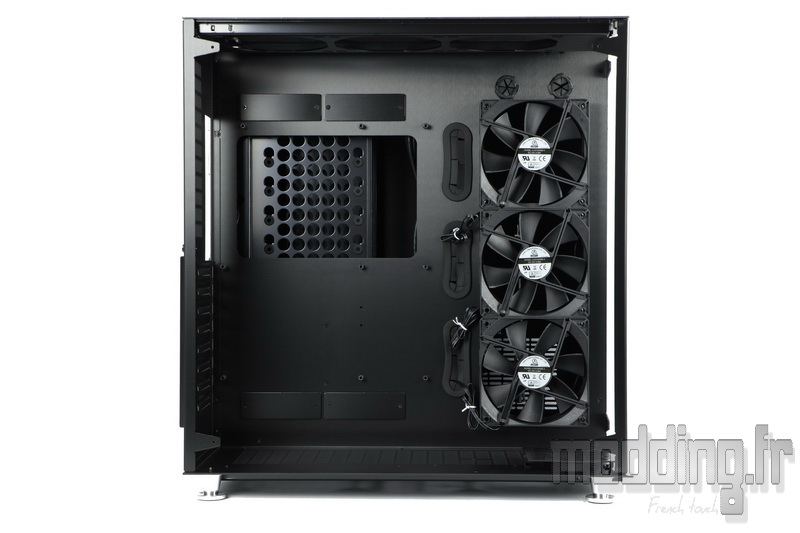

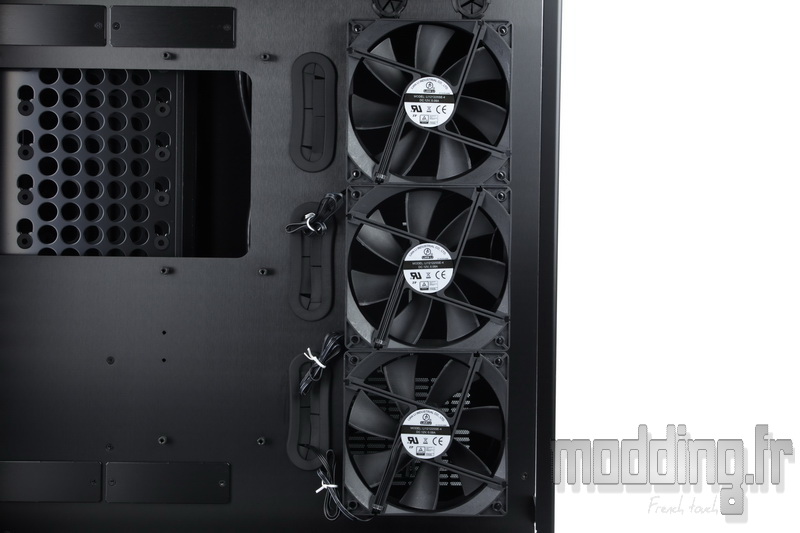

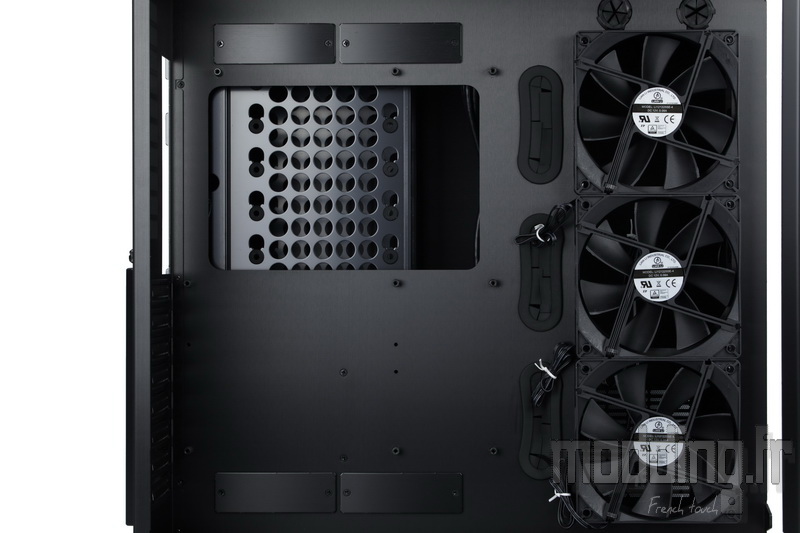

On revient sur le plateau de la carte mère avec, en avant des grommets, la présence de trois ventilateurs en 120 mm.
On peut les laisser ainsi ou les passer de l’autre coté de la plaque médiane voire d’inverser le flux d’air.
On peut tout aussi bien les coupler à un radiateur 360.
Nous avons même deux passes cloison pour le tubing.
Nous avions remarqué dans le chapitre précédent l’absence de vis sur la porte controlatérale…
Une extension de la plaque est située à l’arrière de celle-ci.

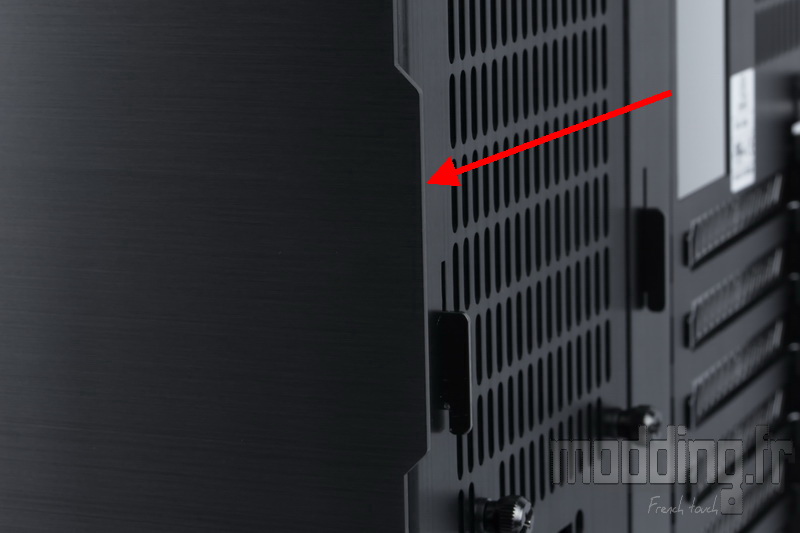

On tire alors vers soi pour retirer la porte de ses points d’attaches.

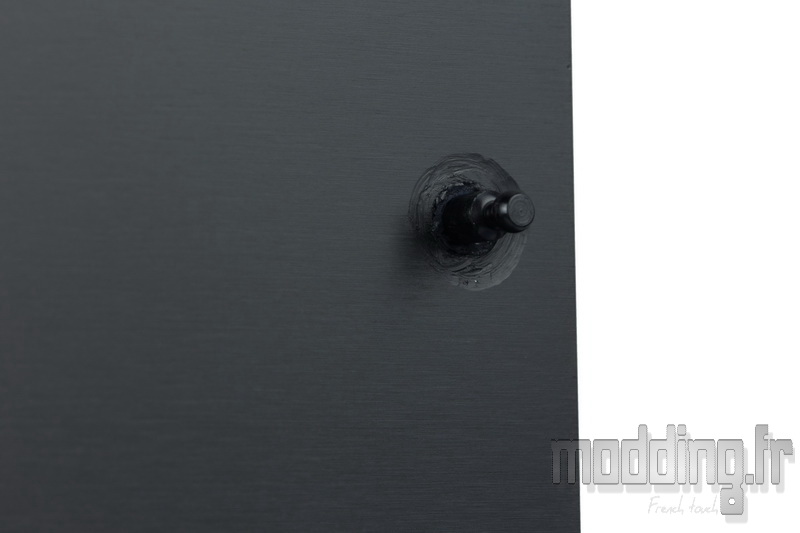

Un système de fixation avec des plots soudés sur la porte dont la forme vient se loger …

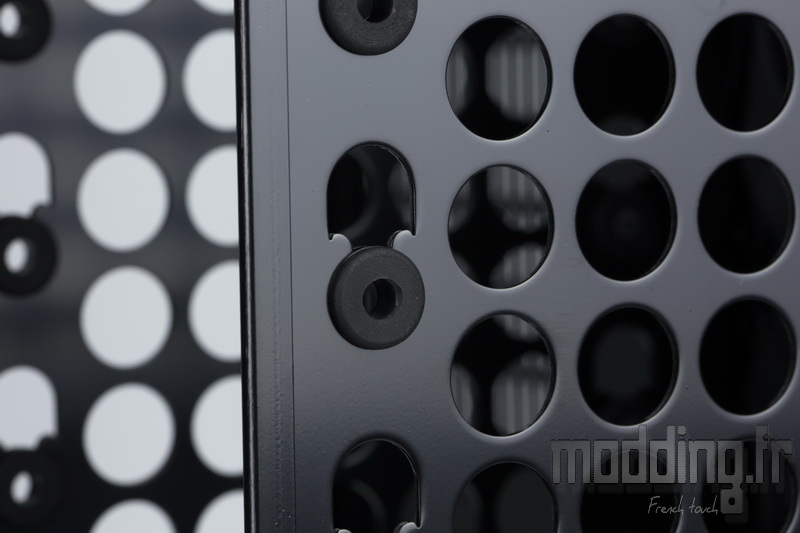

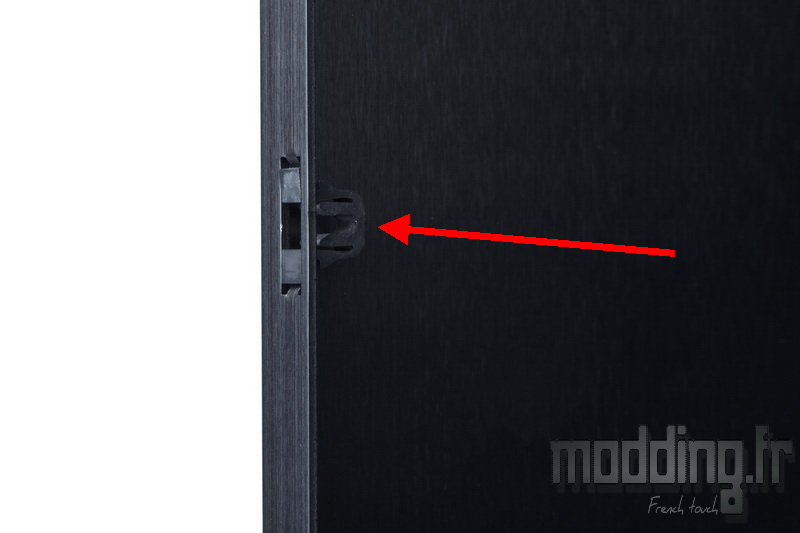

… Dans les clips en plastique disposés sur le rebord du second compartiment.
Lian Li nous fournit dans le bundle trois clips supplémentaires en cas de casse.
La porte dispose de 11 points d’attache pour garantir sa fermeture.

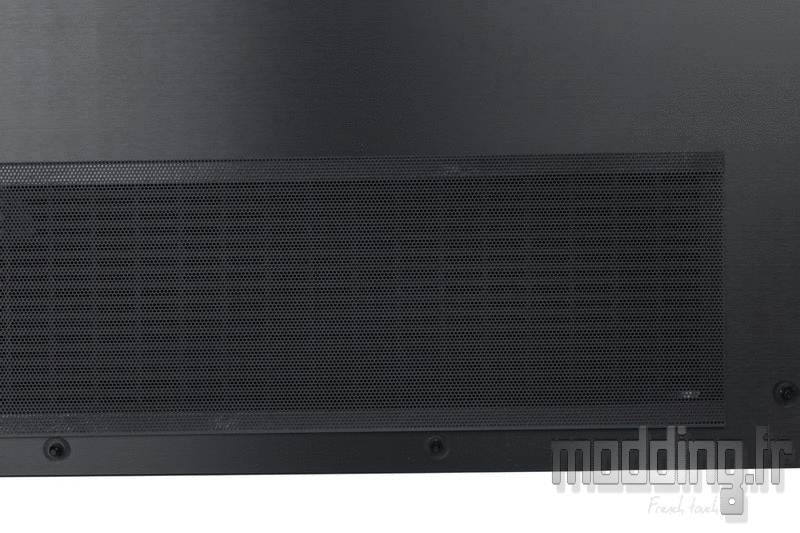

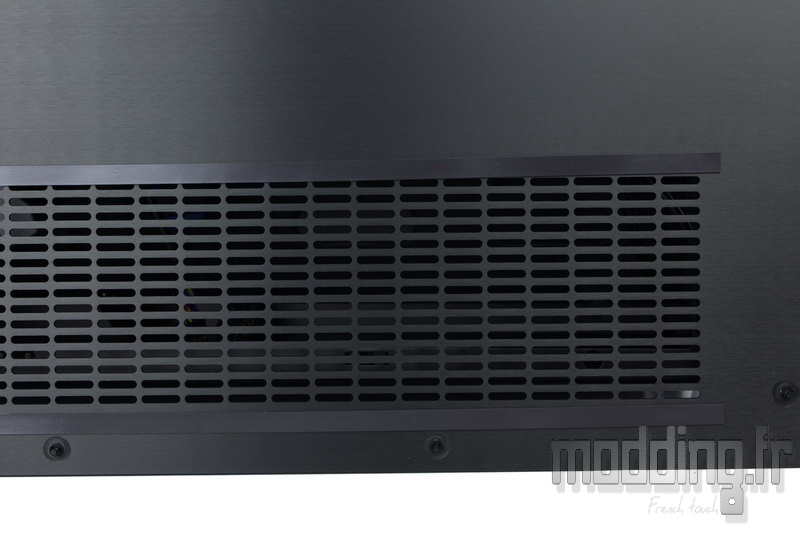

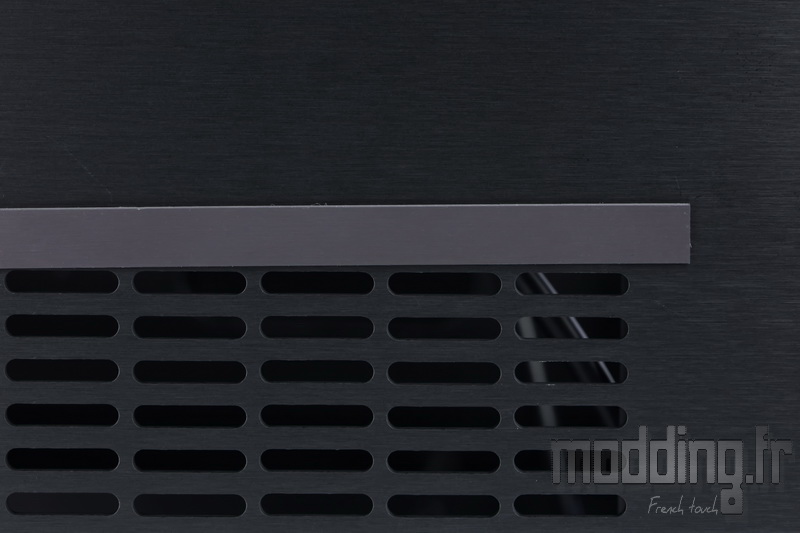

La grille située en bas de cette porte comporte un filtre souple aimanté.
Aimanté??? sur de l’aluminium!!!
Oui! grâce aux deux bandes magnétiques adhésives disposées de part et d’autre de la grille.
Cela évite d’avoir une fixation apparente sur la face externe de la porte controlatérale.
A l’instar du compartiment “hardware” celui-ci est tout aussi noir.

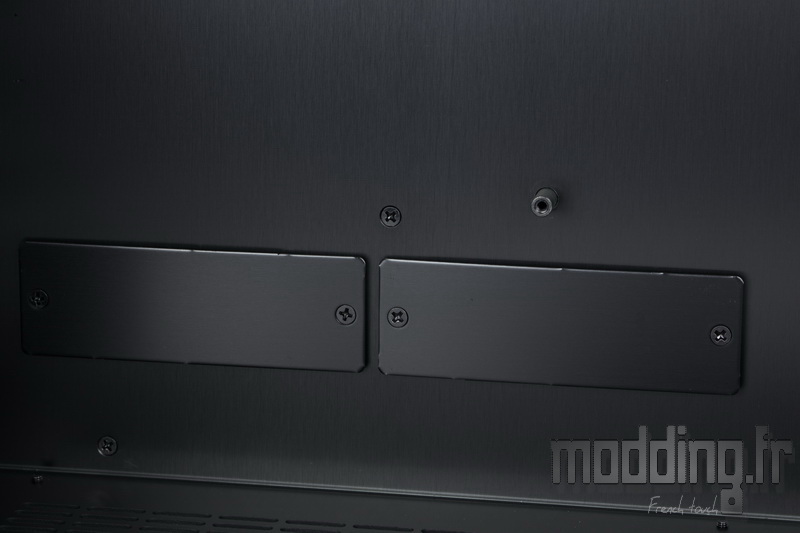

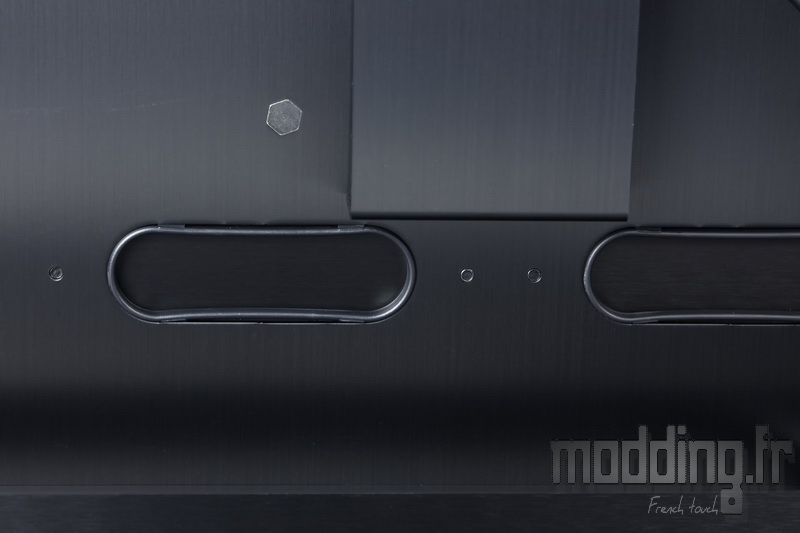

On distingue les ouvertures dissimulées sous les caches en aluminium.
Elles sont pourvues d’insert en plastique pour protéger les câbles du bord de la plaque en aluminium.

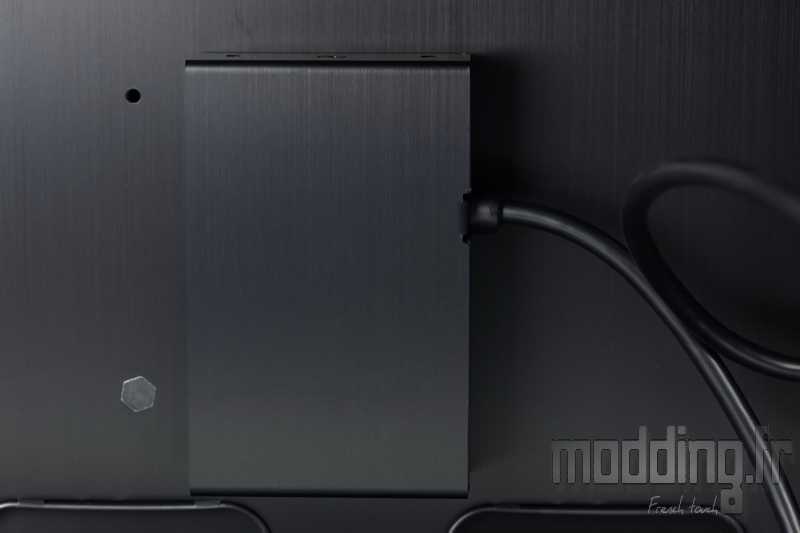

A proximité nous avons le contrôleur RGB dont le boitier est recouvert d’un coffrage en aluminium avec toujours cet aspect brossé.
Il est doté de trois prises permettant de brancher les bandes de Leds présentes dans le bundle.
L’alimentation est assurée par une prise de type Sata.
Le cordon noir qui émerge à l’arrière du module se dirige vers l’extension où se trouvent les trois potentiomètres qui permettent de régler la couleur de l’éclairage.

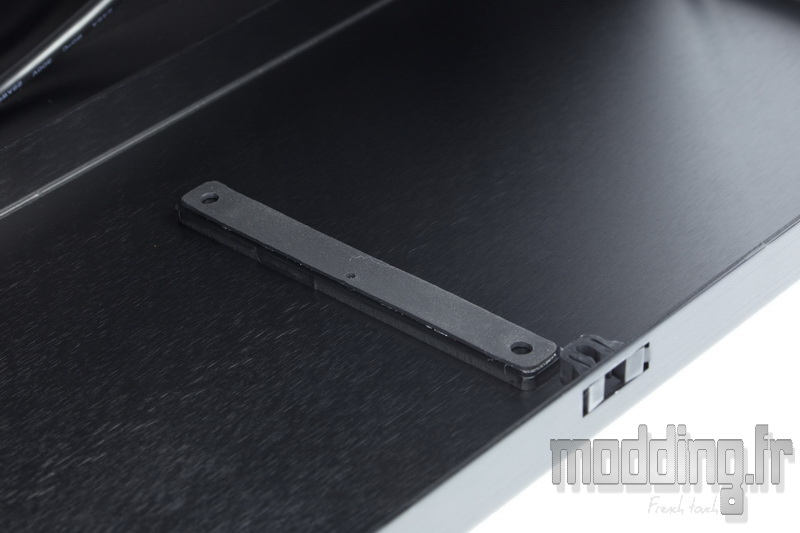

Au niveau de l’emplacement de l’alimentation, nous notons la présence d’une barrette en alu munie d’un large patin en caoutchouc afin d’accueillir en toute quiétude le bloc.

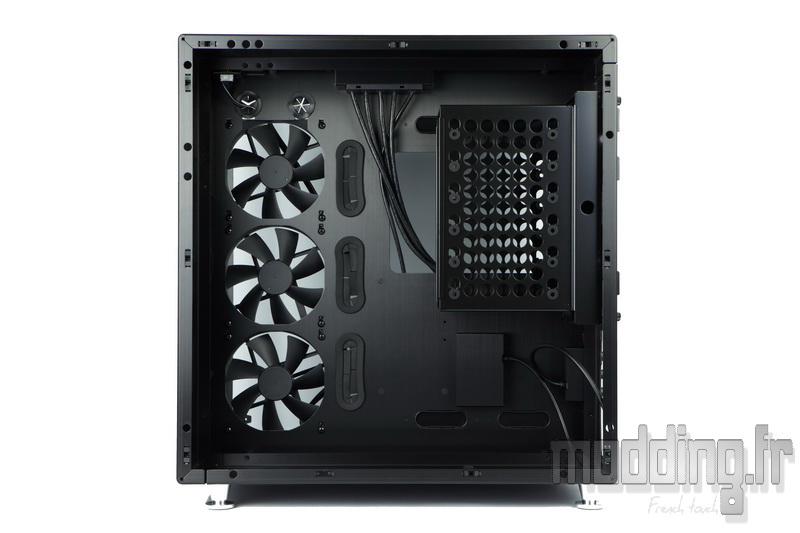

A l’arrière du plateau de la carte mère, sur tout le pourtour de celui-ci, on remarque la présence d’entretoises en aluminium.
8 au total qui assurent en fait la liaison entre les deux compartiments !!!
Leur longueur correspond à la largeur de la bande de démarcation du PC-09 qui vient ainsi s’insérer entre ces deux compartiments.

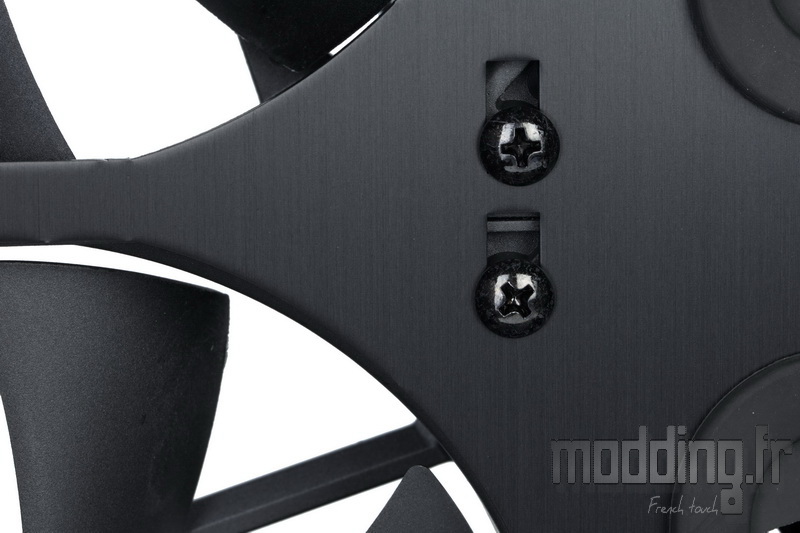

Au niveau des ventilateurs, on note que les points de fixations permettent d’ajuster la hauteur… notamment utile dans le cas de la mise en place d’un radiateur à ce niveau.

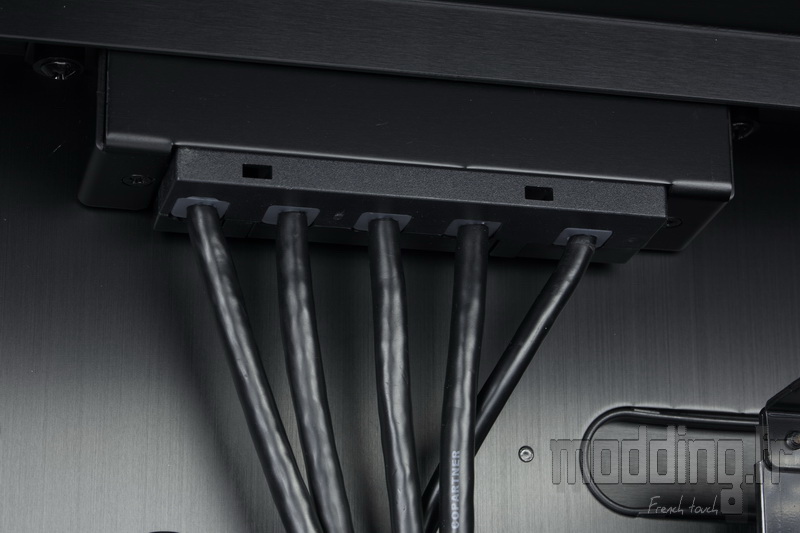

En haut, nous avons le boitier de la connectique du boitier avec ses câbles noirs.
Comme le contrôleur RGB, il est aussi doté d’un carénage en aluminium.

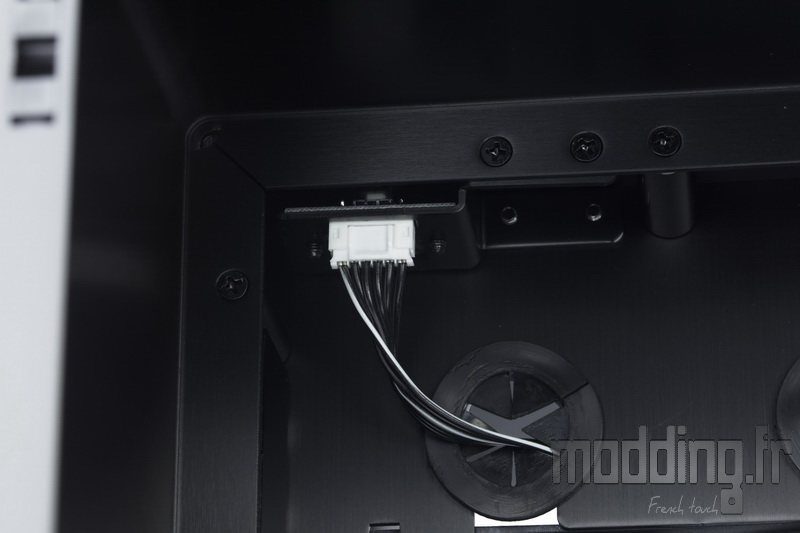

Plus en avant, on trouve la connectique du bouton Power.

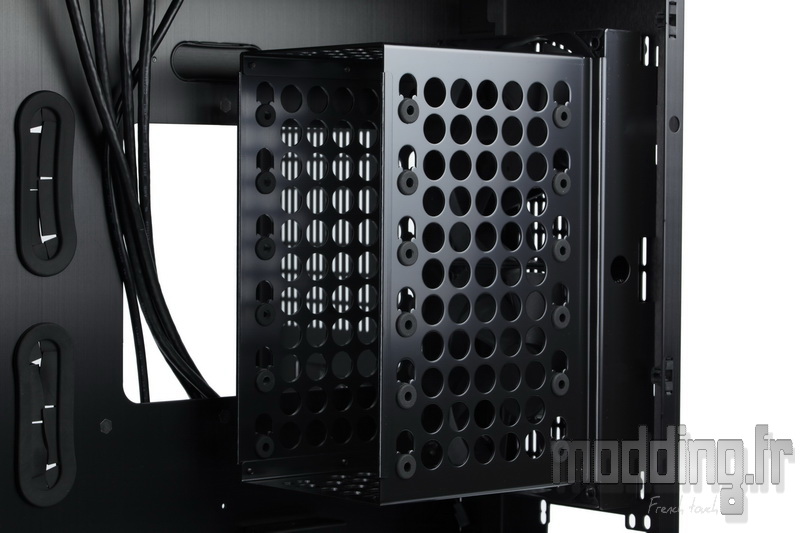

A l’arrière prend place la cage HDD.
Elle est dotée de 6 emplacements pour disque dur 3.5″.
Les disques durs sont montés sur silentbloc.
Deux autres emplacements en haut et en bas de la cage sont dédiés aux unités de stockage 2.5″.
