L’extérieur :
Le PC-09 est un boitier au format cube, gros cube mesurant 354 mm de large sur 465 mm de profondeur pour une hauteur de 480 mm.
Comme il est de coutume chez Lian Li, le boitier est constitué majoritairement d’aluminium! son poids est de 8.6 kg. Une surcharge notamment liée à la présence de plaque en verre trempé.
La couleur noire de l’anodisation de l’alu avec cet effet brossé auquel s’ajoute l’aspect fumé des vitres donne un look très classe au PC-09.
Certes cela reste un cube mais la présence des deux matériaux allège le coté massif de la structure avec notamment cette transparence du compartiment “hardware”.
La façade donne un bon aperçu du concept bi-compartimenté avec à gauche la partie dédiée à la carte mère (“hardware”) et à droite celle dédiée au stockage et alimentation.
Entre les deux, nous avons une zone de démarcation noire, sur cette version (WX), ou rouge sur la version WRX.
Nous avons donc tout une partie vitrée qui permet d’avoir un angle de vue inédit sur la config en place alors que toute la partie “logistique” est soigneusement dissimulée derrière les parois en aluminium.
On retrouve les vis à main d’un diamètre assez conséquent.
Au niveau de la base du châssis, nous distinguons une structure en plastique…
… Qui n’est autre que le tiroir filtre inférieur accessible par l’avant du boitier.
On remarque la présence de pattes métalliques qui exercent une légère pression sur la structure du tiroir afin de maintenir ce dernier en place.
Lian Li pousse l’utilisation de l’aluminium à son extrême en dotant son boitier d’un jeu de 4 pieds totalement usinés dans la masse.
Ils surélèvent le PC-09 de 27 mm.
Pas d’anodisation à ce niveau, on garde l’aspect de l’alu brut brut sur le haut et une finition brillante sur le bas.
La finition de l’aspect brossé est tout simplement excellente!
Sur la partie haute de la bande de démarcation, nous avons le logo découpé au laser à même l’aluminium avec une plaque blanche juste en dessous qui est rétroéclairée.
Cette délimitation entre les deux compartiments se retrouve en léger retrait et on distingue le bouton Power sur la partie supérieure.
On remarque que les différentes plaques sont d’un seul tenant ce qui évite d’avoir des angles saillantes avec un bel arrondi beaucoup plus doux.
La porte principale est entièrement en verre trempé.
Vision totale sur l’emplacement carte mère avec à ses cotés trois ventilateurs… on imagine tout a fait la mise en place d’un watercooling complet sublimé par la présence de bande de Leds et légèrement adouci par l’aspect fumé du verre.
Dimensions : 455 mm par 445 mm!
Les vitres sont donc en verre trempé de 4 mm d’épaisseur.
Nous avons une très bonne finition avec la présence de bords chanfreinés.
Contrairement au PC-08 de la marque, ici les deux plaques en verre se rejoignent sans avoir recours à une baguette en aluminium externe.
La porte controlatérale est, elle, tout en aluminium.
Dans le quart inférieur, une large grille court sur toute la profondeur du boitier.
Une grille qui fait partie intégrante de la structure en aluminium.
Nous apercevons la présence d’un filtre.
La porte est doté d’une épaisseur de 2 mm.
Même la tranche de la plaque garde un aspect brossé pour se fondre dans la masse.
Format cube exige, nous avons un peu de changement à l’arrière par rapport au format tour classique.
En bas à gauche, nous avons l’emplacement de l’alimentation en position verticale.
Juste à droite, nous avons trois potentiomètres…. un rheobus?
En fait il s’agit d’une extension du contrôleur RGB sur lequel viennent se brancher les trois bandes de Leds incluses dans le bundle.
Chacun des boutons permet de faire varier l’un des canaux R/G/B, pour ainsi obtenir la couleur d’éclairage désirée.

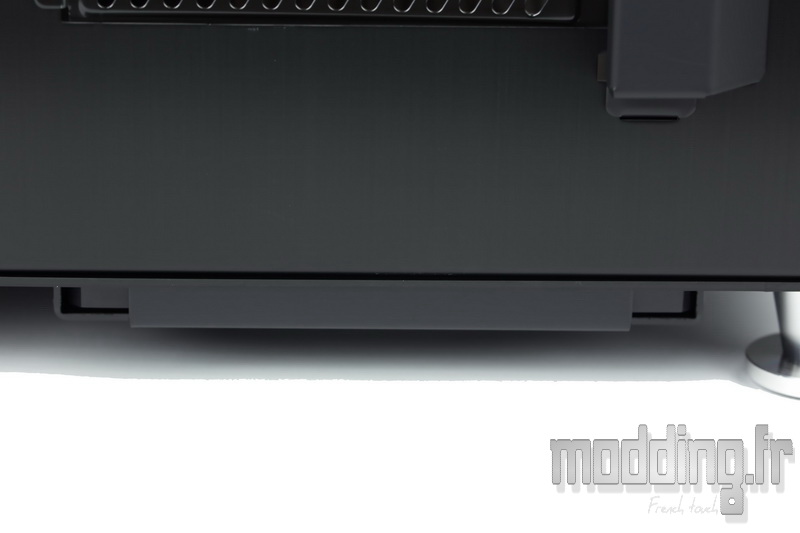

En bas à droite, on retrouve le tiroir filtre sous la base du châssis, du moins son compartiment… car il n’est accessible que par l’avant du boitier.

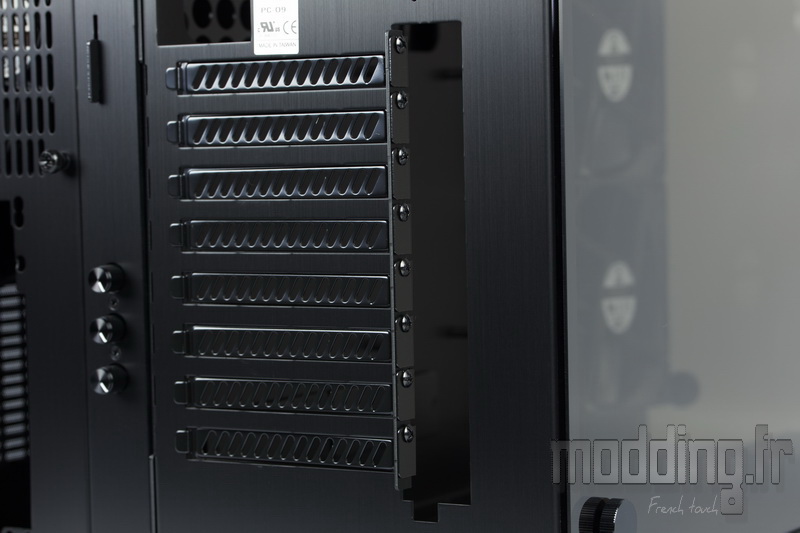

Juste au-dessus, nous avons 8 equerres PCI ajourées.
L’un des rares éléments en acier.
La fixation des cartes filles se fait par l’extérieur du boitier, une fois que l’on a retiré le cache fixé par une vis à main.
Vis à main d’ailleurs absentes au niveau des équerres et remplacées par des vis classiques surement pour une question d’accessibilité.
On revient sur la partie gauche où nous avons une grille qui laisse entrevoir deux ventilateurs.

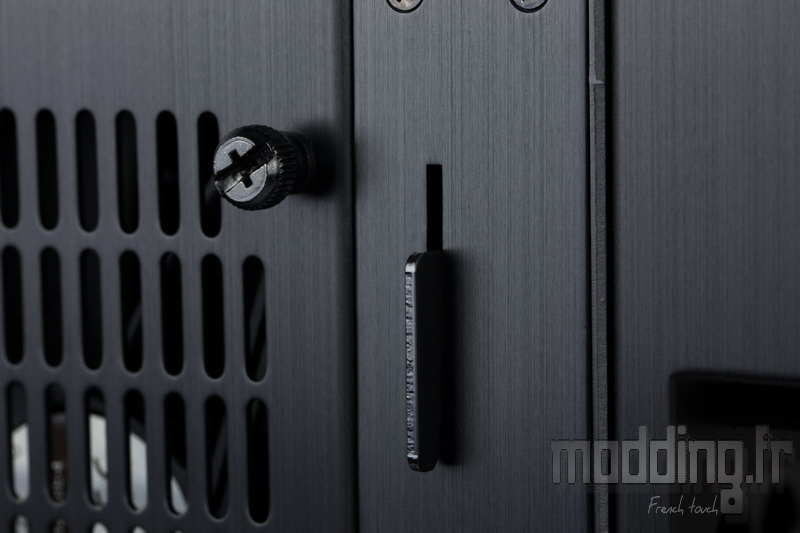

Nous remarquons la présence de 4 vis à main ainsi que de crochets métalliques tout autour de cet emplacement.
Il s’agit des points de fixation de la cage HDD qui se trouve juste à l’arrière.
Il est à noter que les vis à main sont dotées de rondelle en caoutchouc.
Sur la partie droite, nous avons l’emplacement de l’I/O shield accompagné par une large grille sans pour autant être doté d’un quelconque emplacement pour ventilateur.
Juste au-dessus, du coté du compartiment “hardware”, nous avons l’accès à ….
… Un second tiroir filtre qui lui se retire par l’arrière du boitier.
Sous le PC-09, nous découvrons la structure en acier qui intègre le filtre inférieur.
Cette structure reprend la découpe d’un emplacement pour trois ventilateurs en 120 mm!!!! Pourtant… pas question de coller une ventilation à ce niveau…. ni de l’autre coté de la paroi comme nous le verrons par la suite.
Il semble plus probable que la marque n’ait pas voulu créer un support spécifique à ce filtre et réutiliser celui du filtre supérieur sur lequel nous pourrons bien fixer trois ventilateurs.
Chacun des pieds en aluminium est doté d’un patin en caoutchouc afin de limiter les vibrations transmises au sol et de bien caler le boitier.

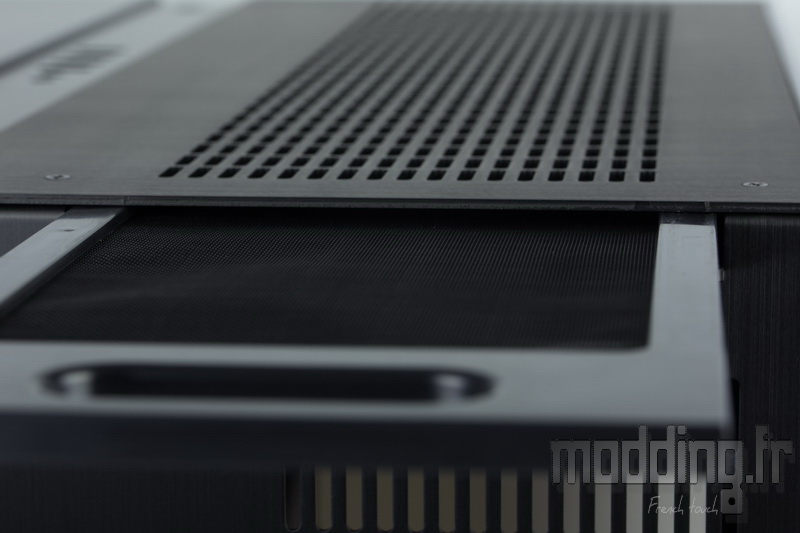

Sur le dessus du boitier, du coté compartiment “hardware”, nous avons une large grille qui fait partie intégrante de la structure en aluminium.
Nous remarquons aussi le sens de l’aspect brossé qui est ….
…. perpendiculaire au sens de l’aspect brossé du second compartiment ainsi que de la délimitation.
L’air de rien, cet effet joue sur la perception de la tonalité du noir en fonction de l’éclairage de la pièce (ou ici de notre spot).
Au niveau de la bande de démarcation, en avant du boitier, nous trouvons le bouton Power intégrant sa Led et la Led d’activité disque via un minuscule trou en son centre.
Plus au milieu, nous avons le panneau des connectiques avec ses prises audio et pas moins de 4 ports USB 3.0.
Fort heureusement, Lian Li propose un adaptateur USB3.0 / USB2.0 dans son bundle vu qu’un bon nombre de carte mère ne dispose que d’une prise interne USB 3.0.
De grosses vis à main pour les plaques en verre mais point de fixation visible pour la porte controlatérale!!!!
Cela nous amène gentiment à la section suivante…
