Les tests :
Config de test :
Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5V – Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5V – Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Le ventilateur du boitier est géré par un rhéobus, celui du ventirad est géré par le logiciel d’Asus Thermal Radar 2.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, à l’heure du test, elles roupillent….).
Malgré la présence des grilles, le Phantom reste tout de même discret si on ne pousse pas la vitesse des différents ventilateurs. Idéal dans le cas d’une utilisation bureautique et multimédia.
Cela se corse un peu dés que la charge commence a sérieusement grimper telle une utilisation “in game”, là on entend bien la ventilation s’activer mais cela reste acceptable surtout si les haut-parleurs diffusent pleinement les sons du jeu.
Les ventilateurs du Phantom 240
Un test est effectué sur le ventilateur du boitier : modèle DF1202512RFLN (NZXT FN V2)
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle vers le sonomètre).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

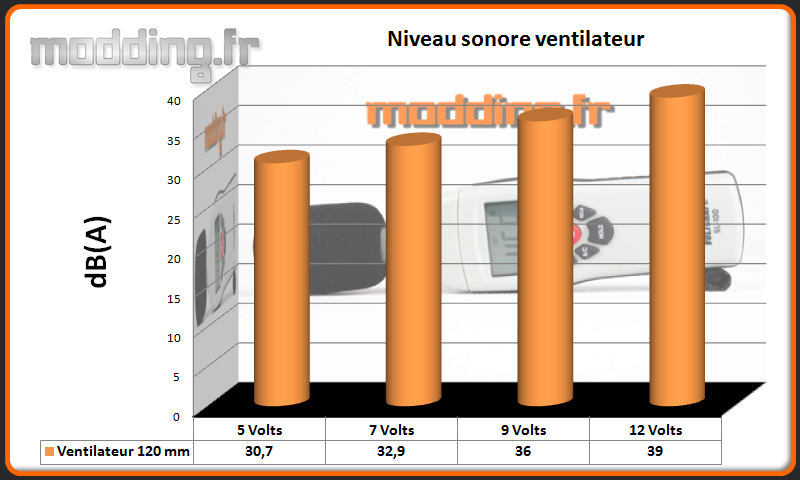

Niveau sonore

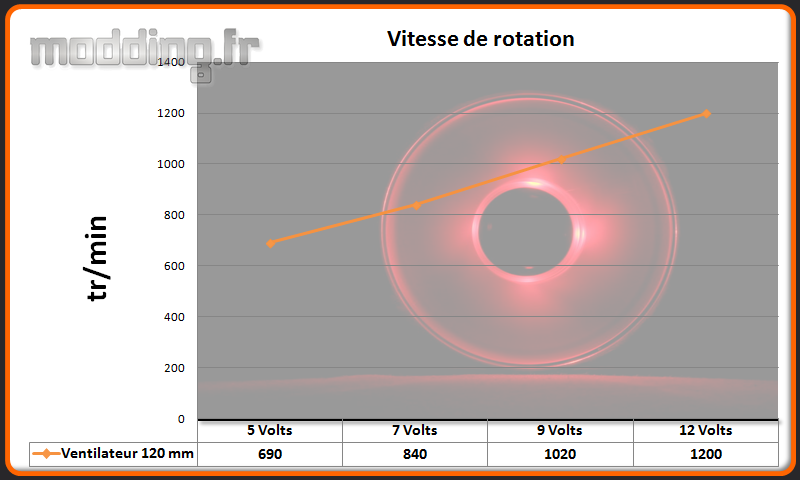

Vitesse de rotation
Comme la plupart des ventilateurs de boitier, le FN V2 sait se faire discret en dessous de 9 V, à partir de cette tension il sera audible sans pour autant “casser les oreilles”.
Sa tension de démarrage à 3.40 V lui permet d’être pleinement contrôlé par un rheobus.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel Thermal Radar 2 en mode standard :
- –> 40° = 20%
- 40°–> 60° = 20% –> 54%
- 60° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

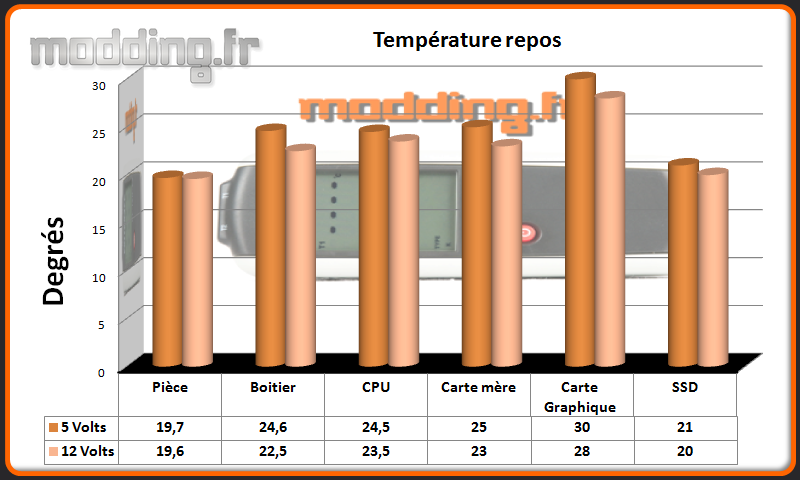

Repos
OCCT CPU

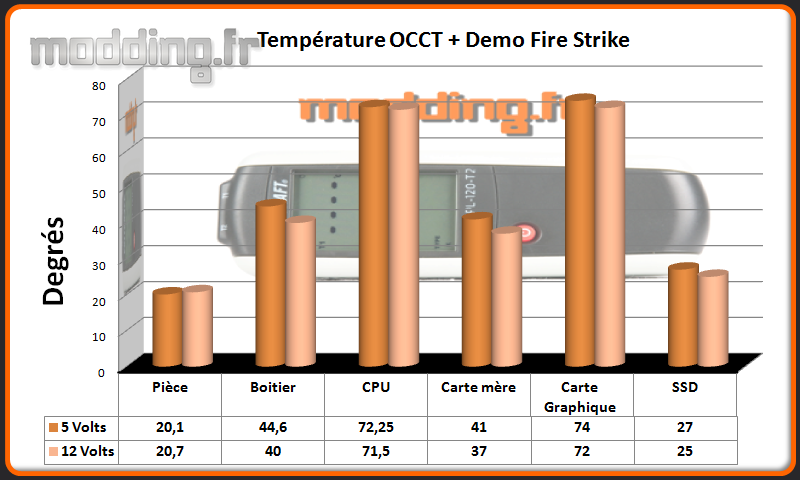

OCCT CPU + Fire Strike
Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Le SSD bénéficie grandement du ventilateur en façade, la carte graphique tire aussi un avantage de ce flux d’air actif.
Il reste que même avec les deux ventilateurs, la température au sein du boitier grimpe fort lors de la session combinée OCCT + Fire Strike qui met à rude épreuve la config. Ce qui n’arrange pas les affaires du processeur…
Heureusement le Phantom est doté de deux emplacements sur le top, ce qui aidera grandement à l’extraction de cette chaleur cumulée.
