Le montage :
On commence par la mise en place des disques durs en 3.5″.
Une fixation sans outils.

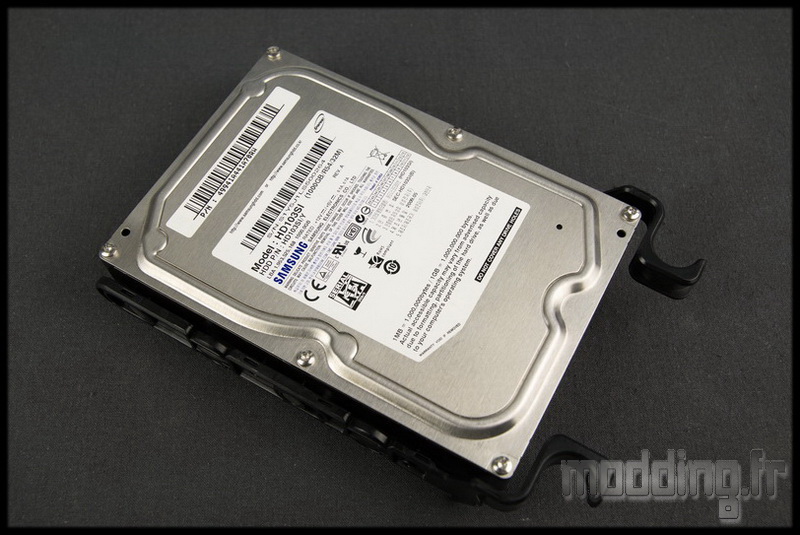

Le disque dur est monté sur silentblocs.
Il suffit juste de forcer un peu sur les bords du panier pour les écarter. On met le disque dur en place et on relâche la pression sur les bords afin que les ergots des silentblocs prennent place dans les trous du disque dur.

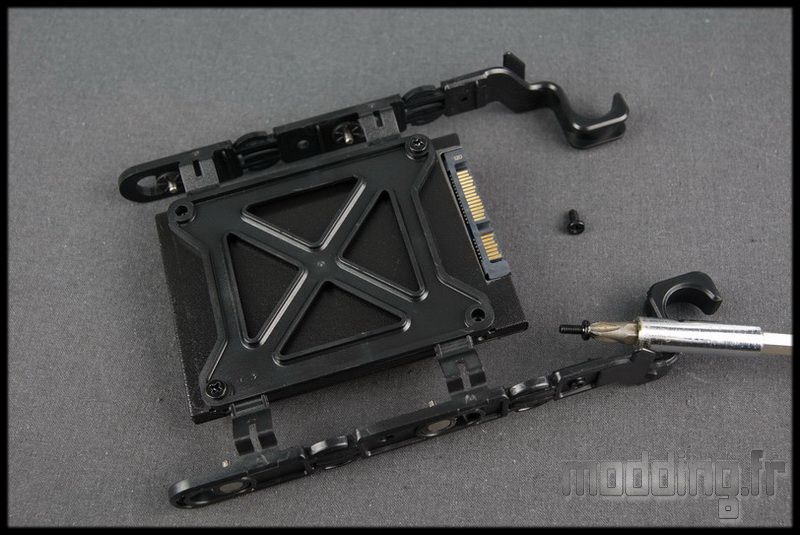

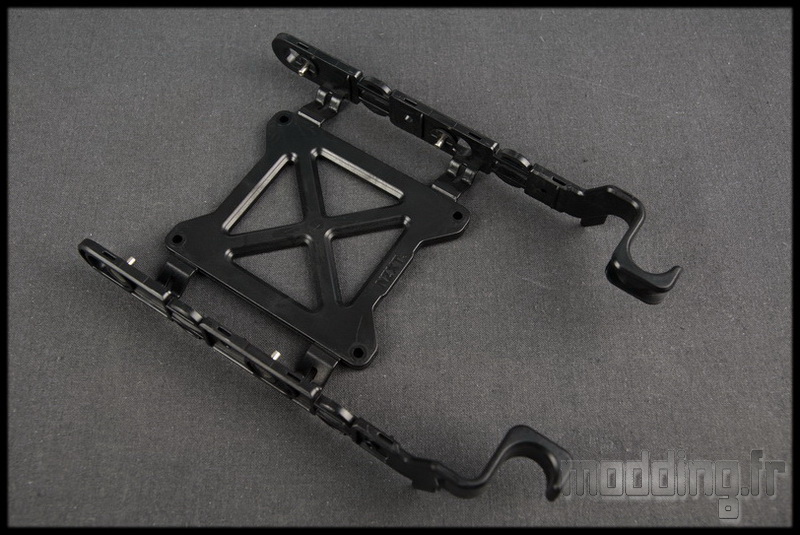

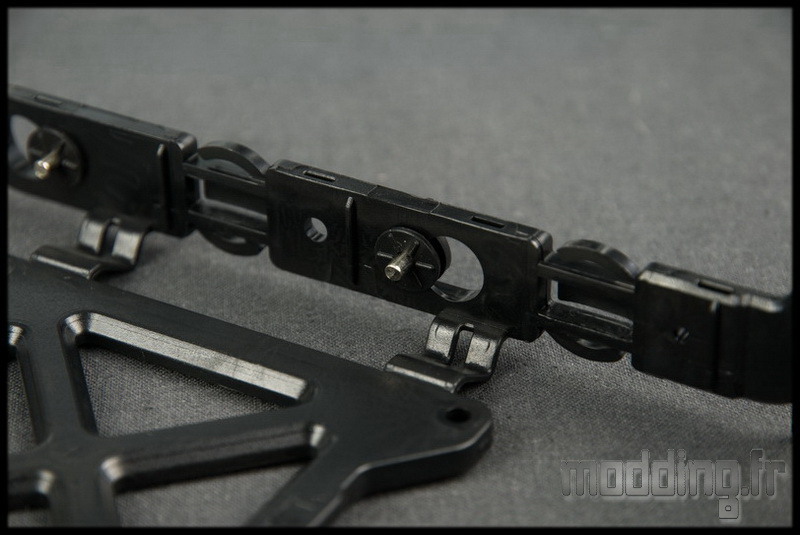

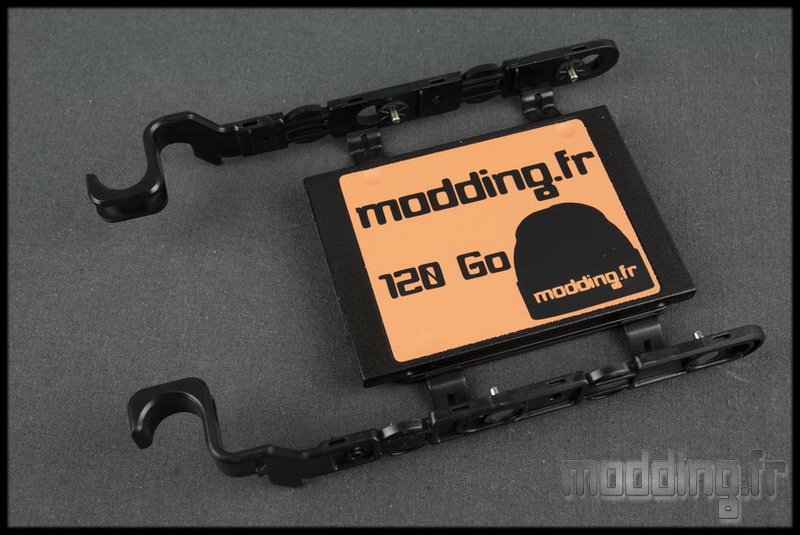

Pour le SSD ou un disque dur en 2.5″, on utilise un tournevis cruciforme et les vis M3 (7 mm) contenues dans le bundle.
Ne pas se tromper de sens dans le montage afin d’avoir la connectique vers l’arrière.

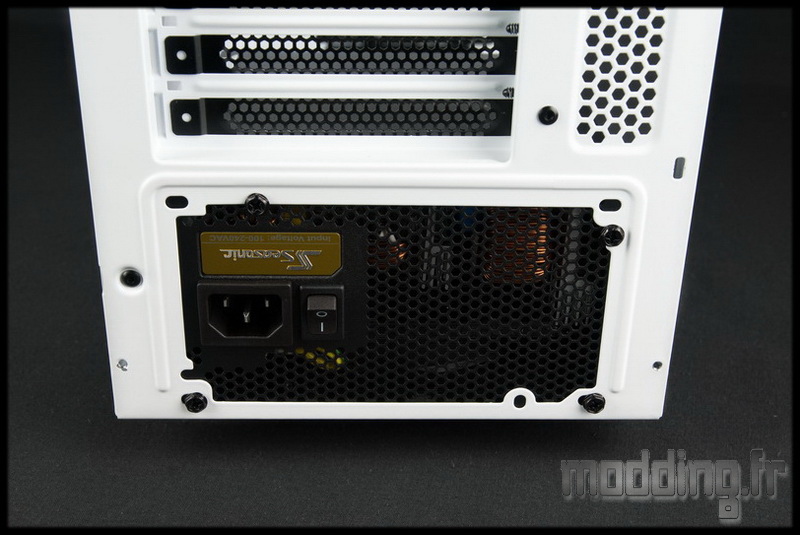

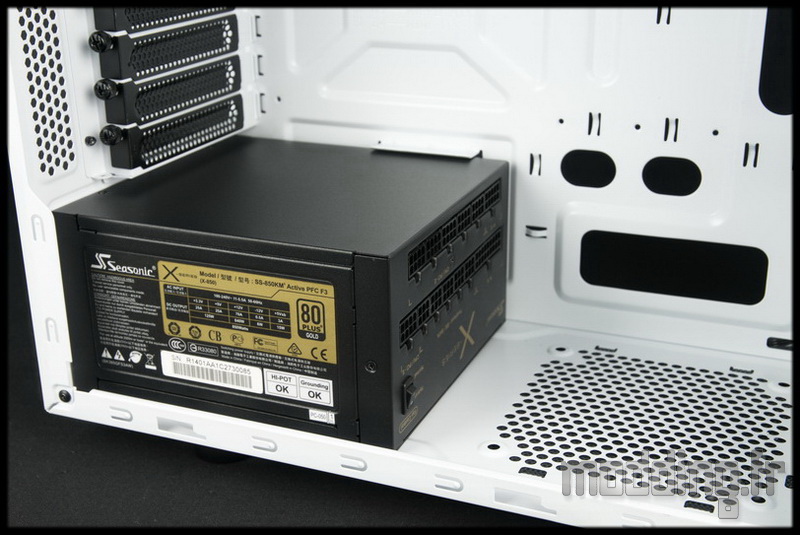

Aucun problème dans la fixation du bloc d’alimentation.
Il est censé reposer sur les petits patins en caoutchouc…

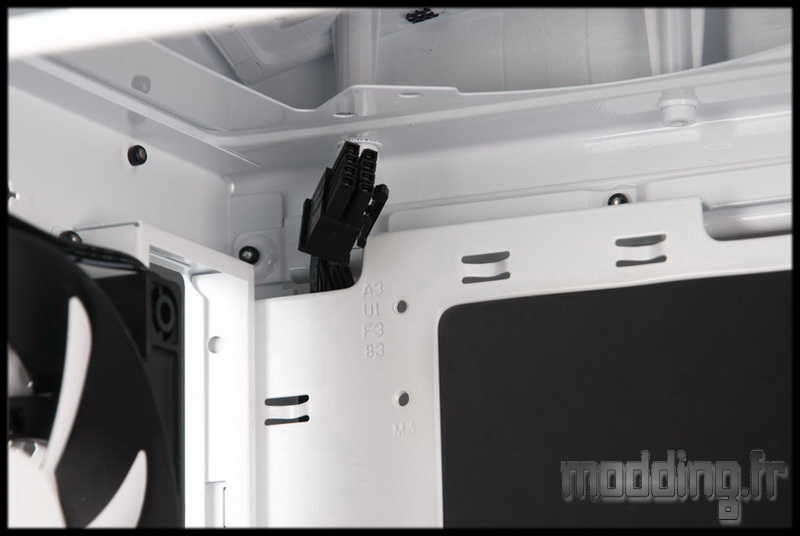

Le câble CPU 8 broches passe sans soucis par l’ouverture en haut du plateau de la carte mère.

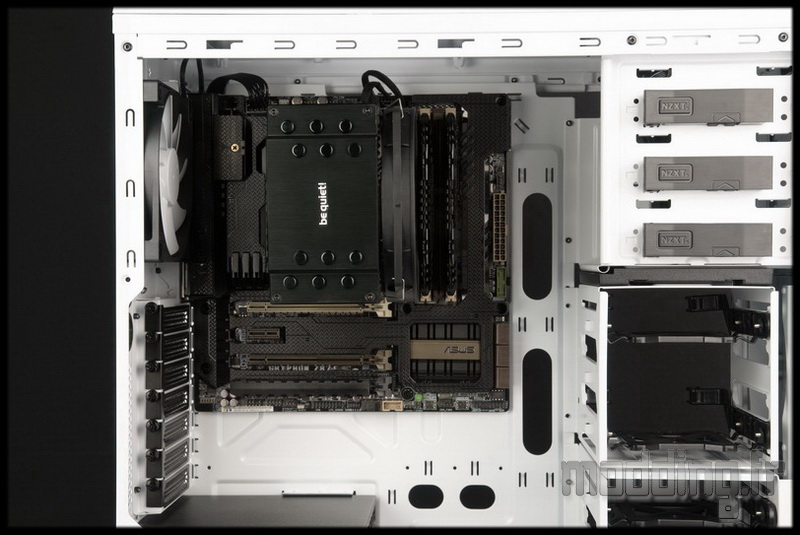

Pas de problème non plus pour la mise en place de la carte mère Asus Z87 Gryphon.
On aperçoit qu’une des ouvertures tombe bien avec le câble ATX 24 broches, mais pour les câbles SATA… un peu plus de difficulté pour le branchement sur les ports du haut.

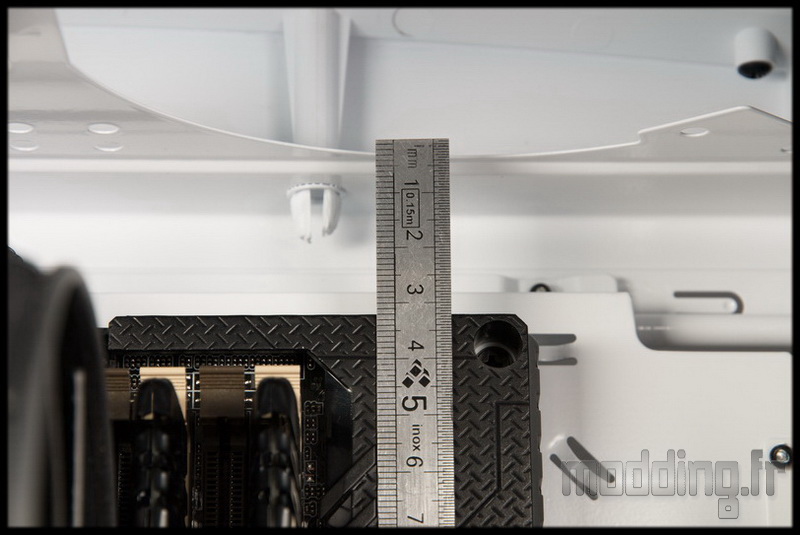

32 mm est la distance qu’il y a entre le châssis et le haut de la carte mère. De quoi mettre en place un radiateur d’AIO!

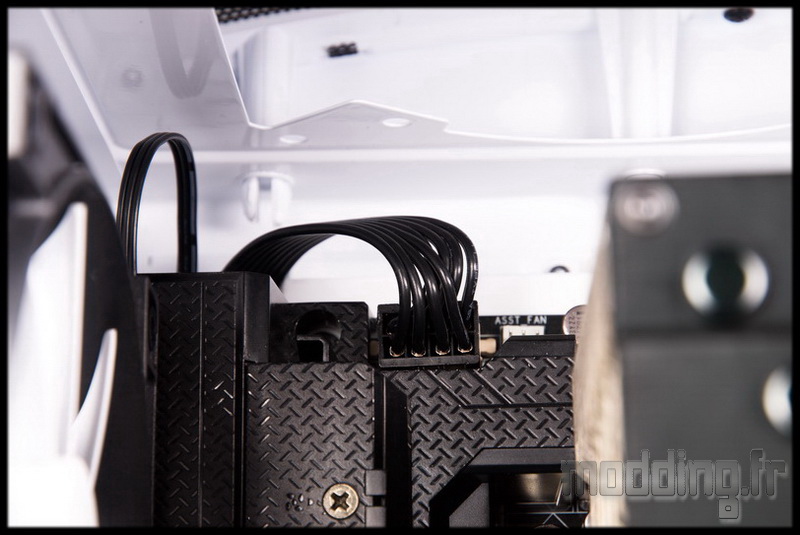

Une bonne place est laissée au cable CPU 8 broches. Il faudra juste le mettre un peu plus sur le coté pour la mise en place d’un radiateur et/ou ventilateur.

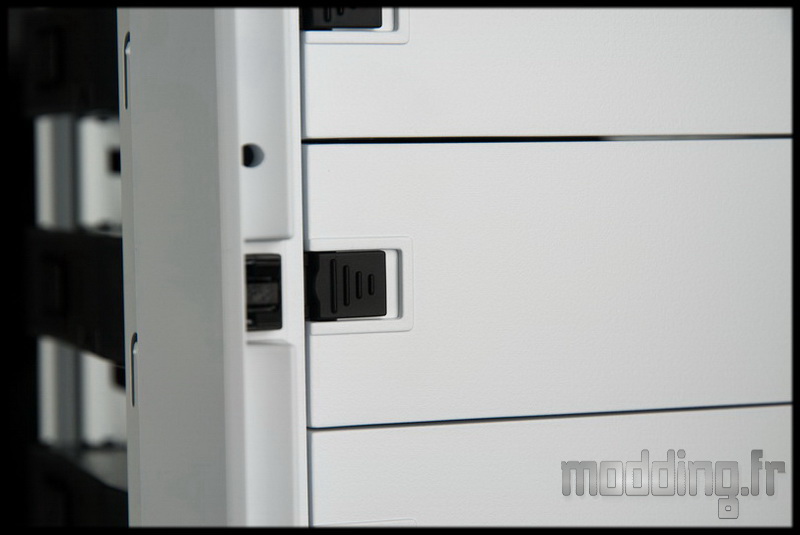

Mise en place du lecteur optique : on commence par enlever le cache facilité par son système d’ouverture intégré.
Une pression sous le système de fixation de la baie 5.25″ pour libérer ce dernier.

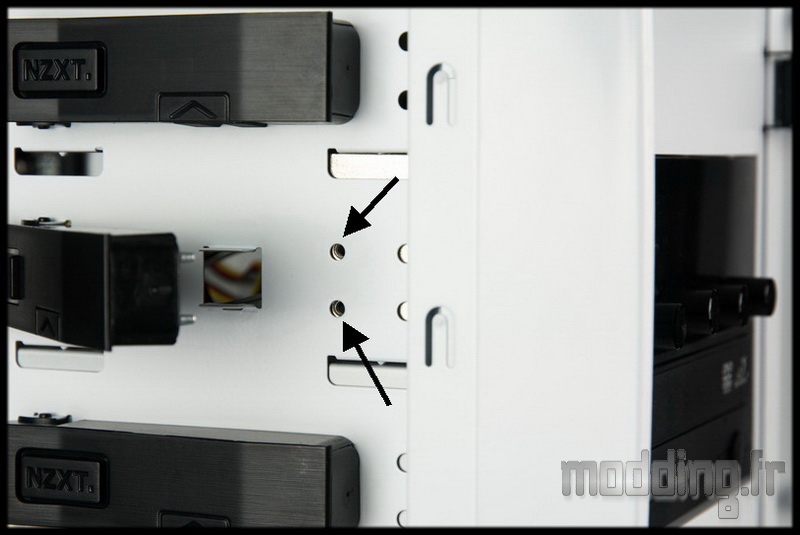

On glisse le lecteur jusqu’à apercevoir les trous de ce dernier coïncider avec ceux de la baie 5.25″.

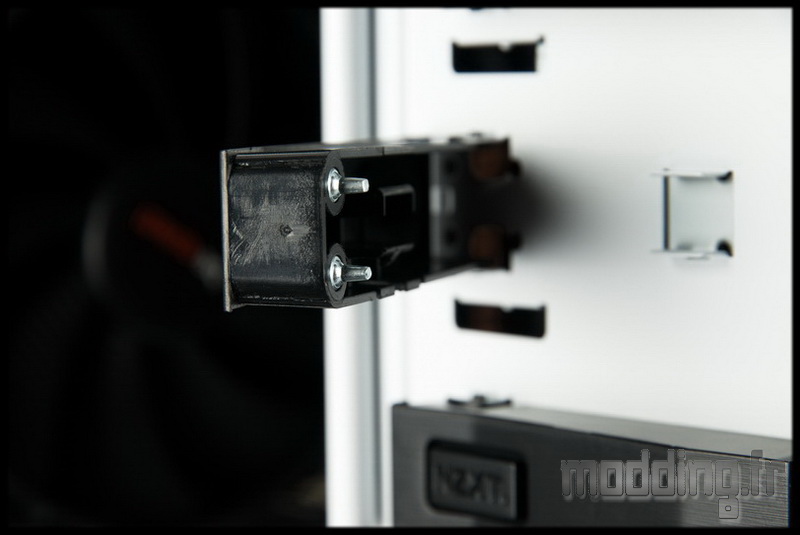

Il ne reste plus qu’à refermer le système de fixation sur le châssis. Les ergots viennent alors fixer le lecteur optique.

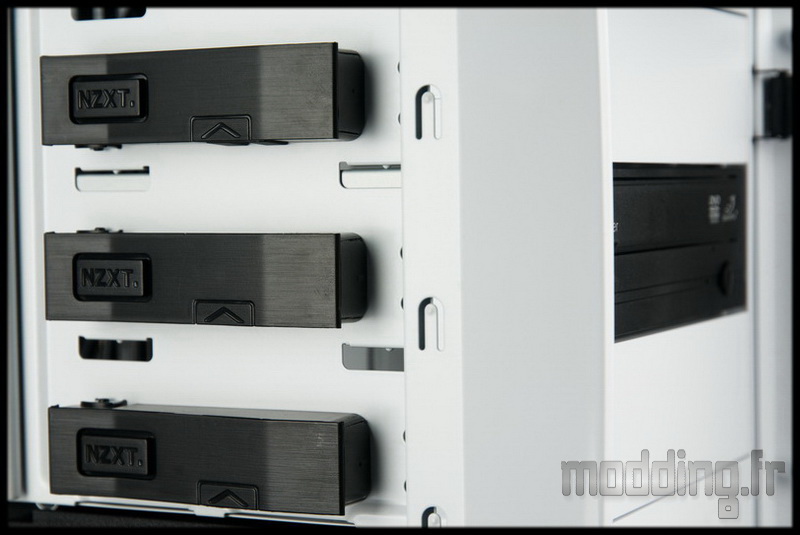

L’avantage de la position des ergots vers l’avant du boitier est que l’on peut aussi fixer les rheobus sans problème! cool !!!
Le Dark Rock 3 avec ses 160 mm arrive tout de même à passer, limite mais ça passe! Ouf!

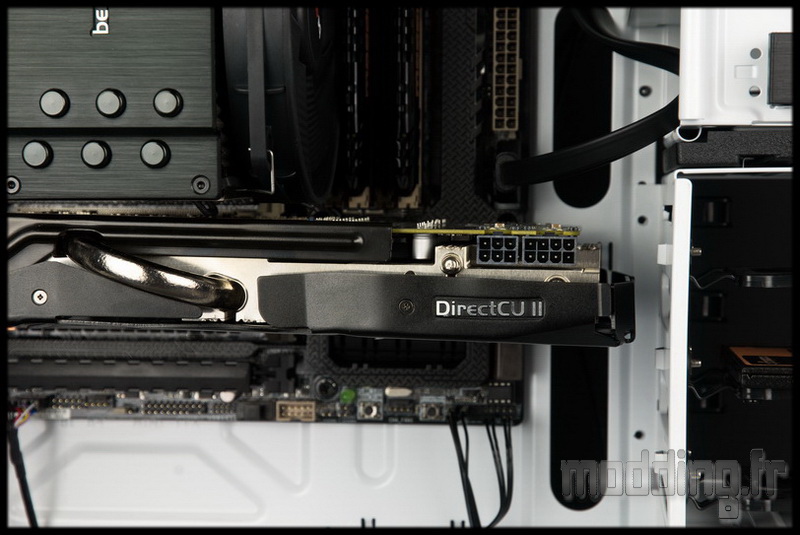

La mise en place de la carte graphique Asus R9 280X DC2T avec ses 284 mm de longueur ne pose aucun soucis. Ca passe avec la cage HDD en place, plus longue et il faudra alors retirer cette cage.

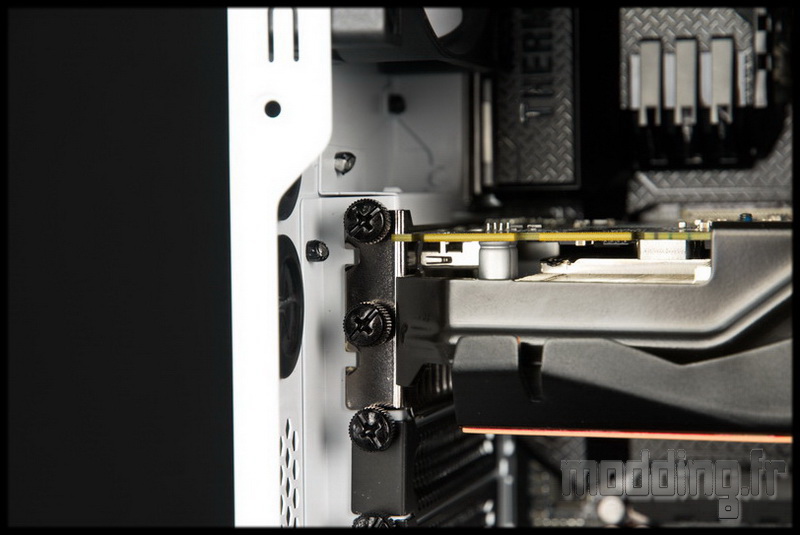

La fixation de la carte se fait avec les vis à main des équerres.

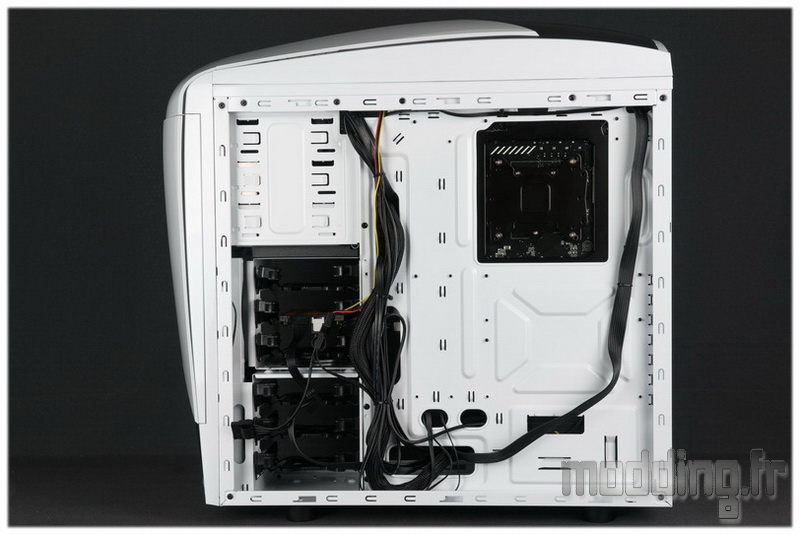

La quantité des points d’ancrages présents au dos du plateau de la carte mère facilite grandement la fixation des différents câbles.

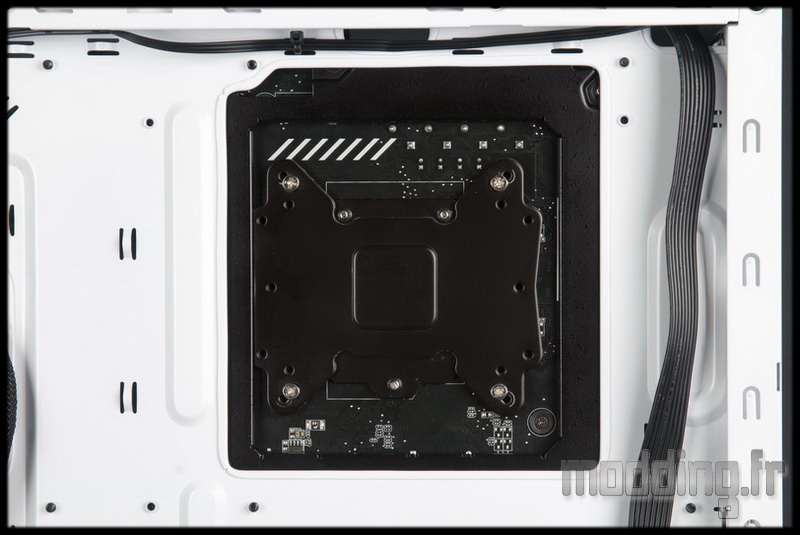

Rien à redire quant à l’ouverture permettant l’accès à l’arrière du Socket, elle est idéalement placée.

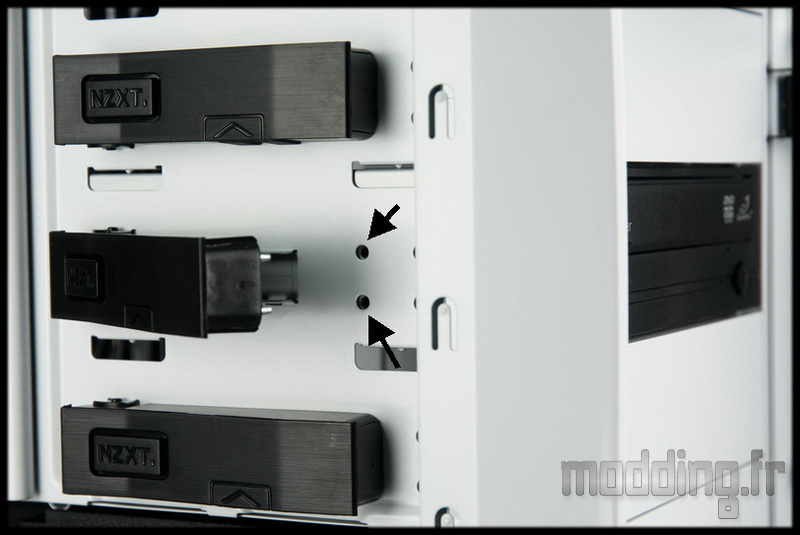

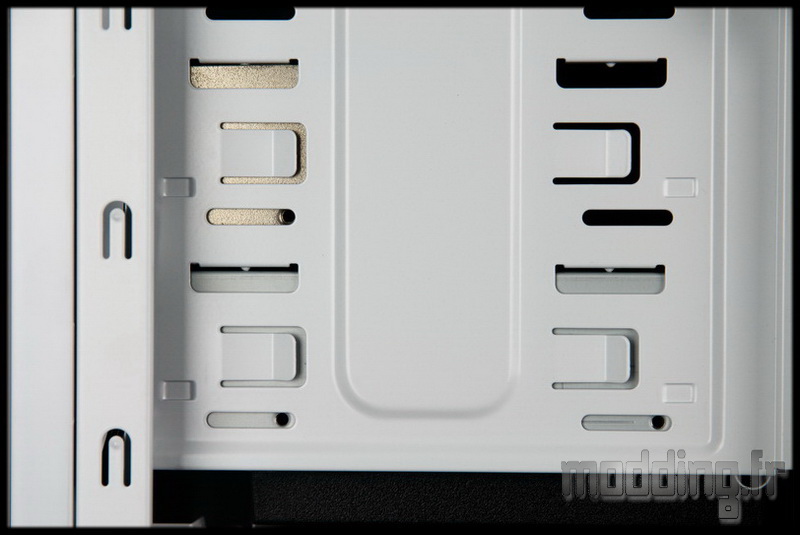

On pourra assurer la fixation des lecteurs optiques et rheobus avec des vis classiques.
Les petites languettes assurent déjà un bon maintien en exerçant une bonne pression sur la paroi du lecteur.

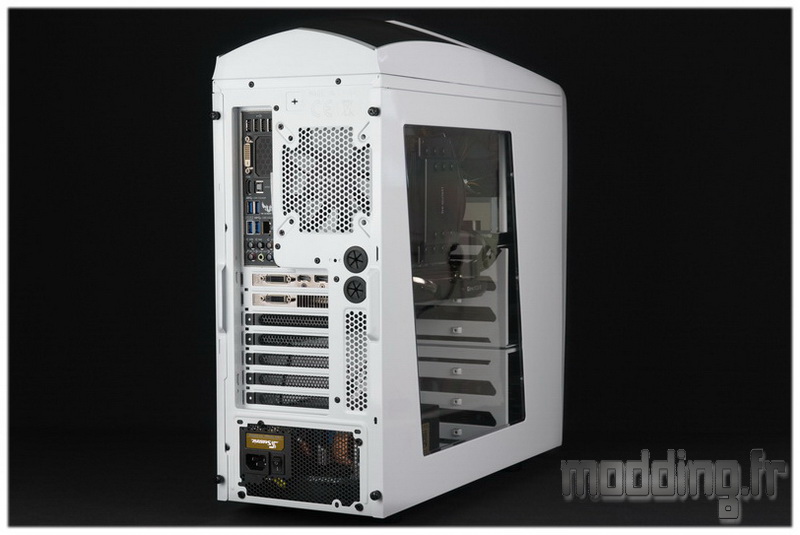

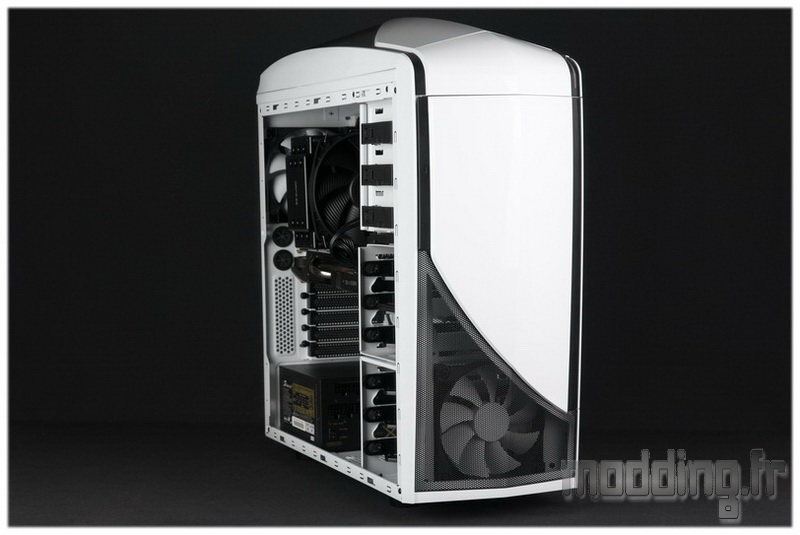

La config est en place dans le Phantom 240.

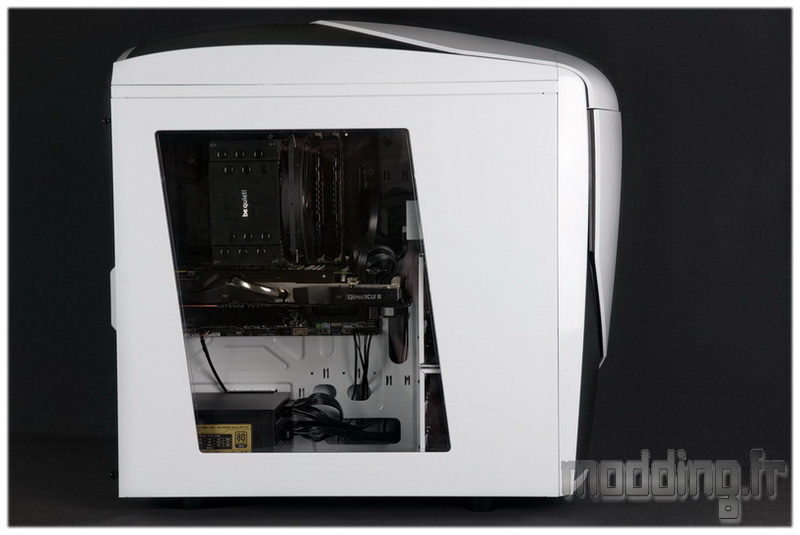

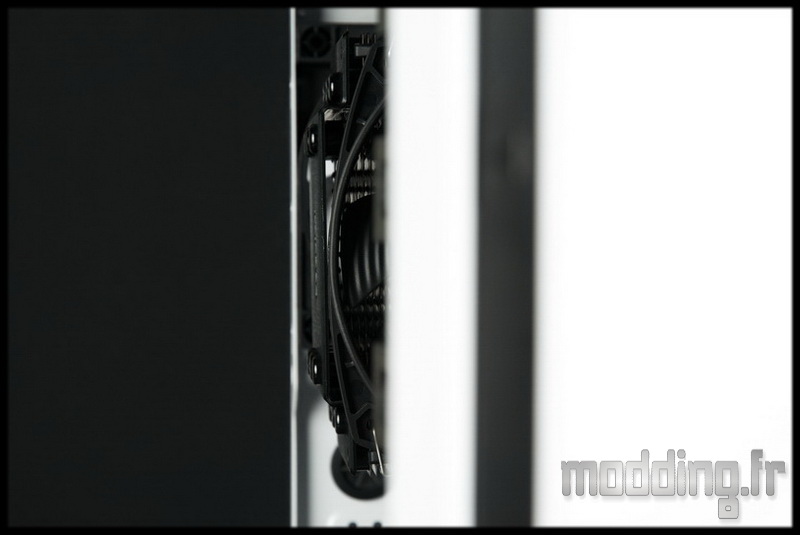

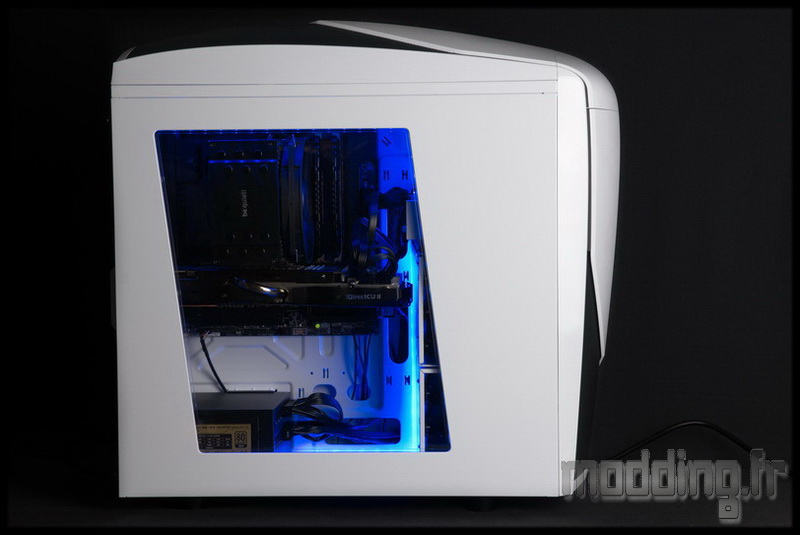

Les portes latérales sont aussi en place. La vitre vient “flirter” avec le somment du ventirad…
Quand je disais qu’il vaut mieux soigner son câble management en sortie d’alimentation…. La hauteur de la vitre laisse tout voir!!!!
On apprécie particulièrement les bonnes dimensions de l’ouverture destinée au passage des câbles de l’alimentation.

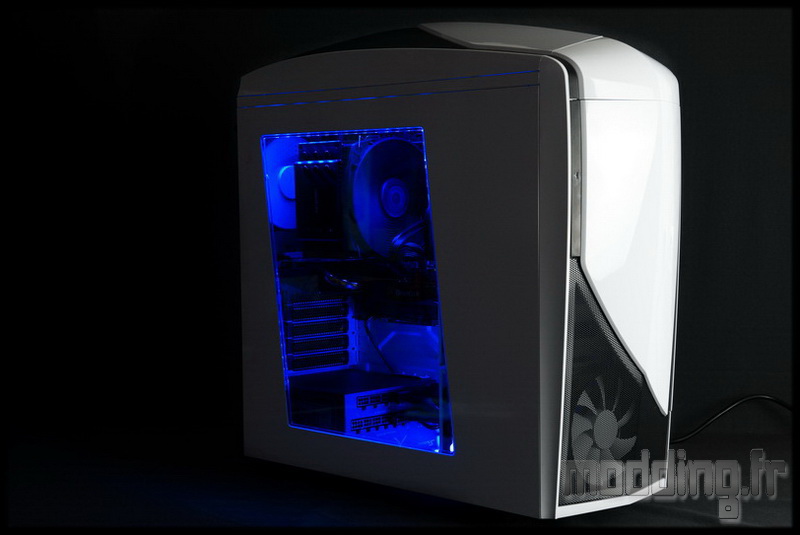

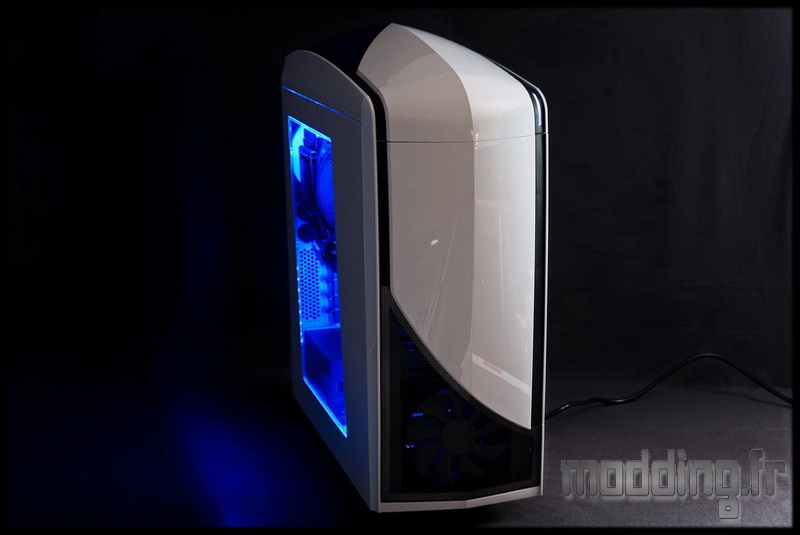

Rien de tel que le bleu pour accompagner ce blanc brillant qui recouvre le Phantom 240!
Ca change du rouge, non?

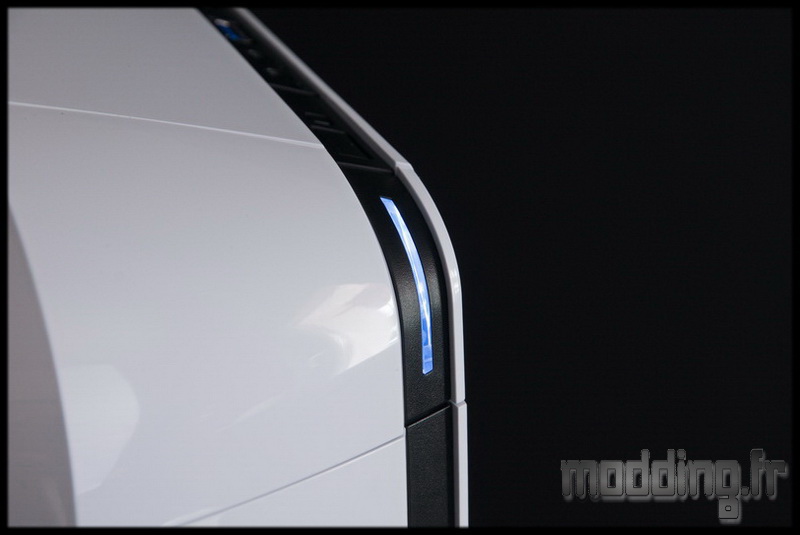

Même la grille du haut du boitier participe à l’éclairage!
Mais aussi la fenêtre translucide pour les Leds avec cette légère teinte bleutée. De temps en temps, un petit flash blanc témoigne de l’activité disque.
Tout est prêt pour la série de test!
