[TEST] Phantom 240 de NZXT

L’intérieur :

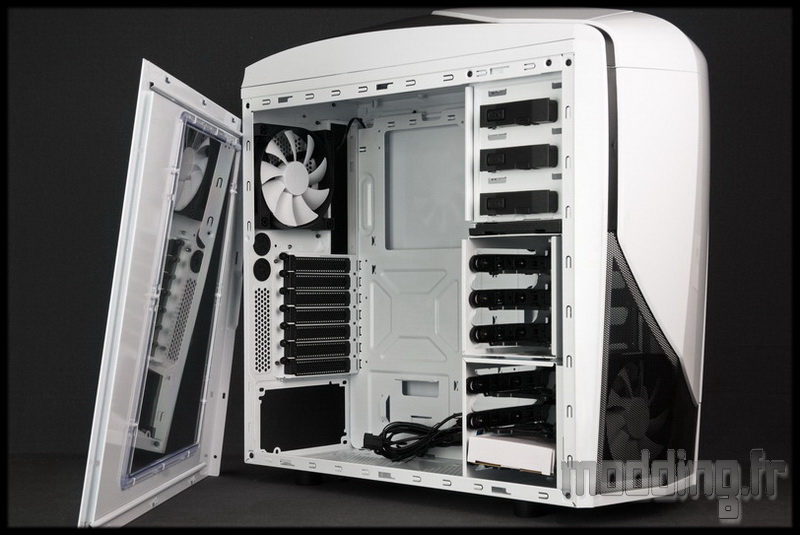

On passe à l’intérieur du boitier qui garde celle couleur blanche avec la même finition brillante, toujours accompagnée de quelques éléments de couleur noire afin d’avoir un joli contraste.

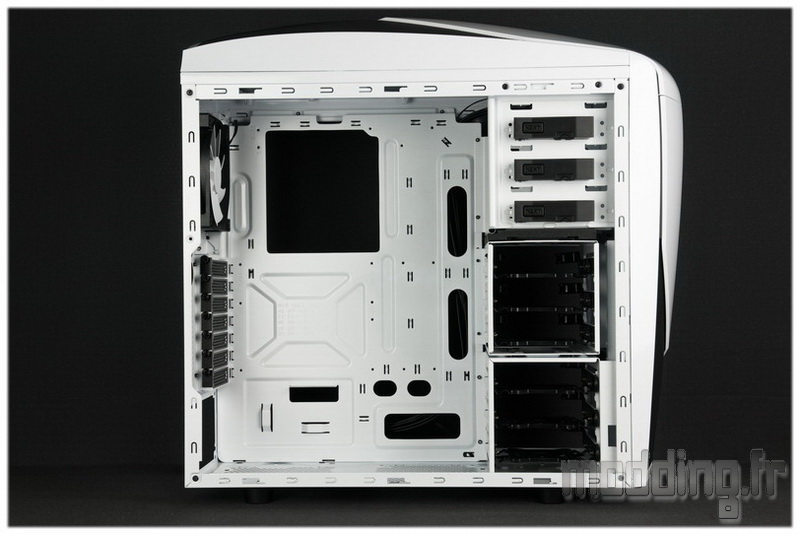

Répartition 1/3 – 2/3 entre le compartiment stockage et carte mère. Le châssis est totalement en acier d’une bonne épaisseur comme le sont d’ailleurs les portes latérales.

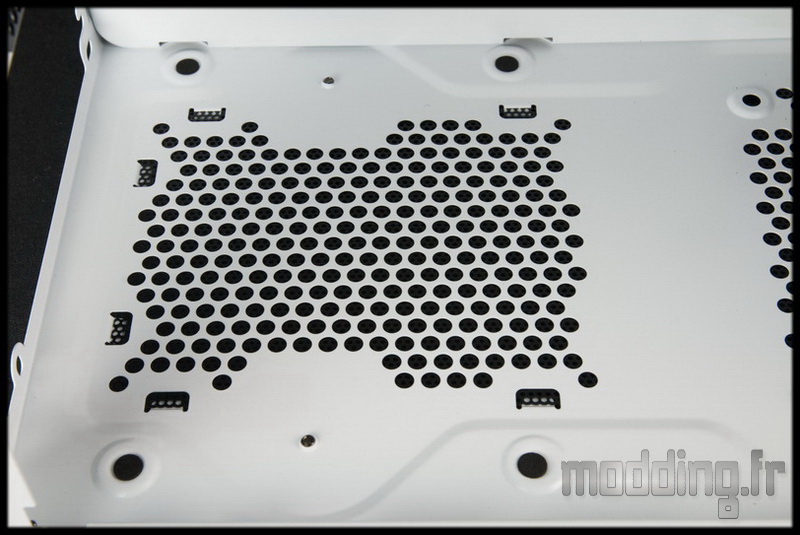

Sur le bas, on retrouve l’emplacement du bloc d’alimentation qui reposera sur 4 tout petits patins en caoutchouc.

Plus en avant on a un emplacement pour ventilateur en 120 mm. La mise en place d’un ventilateur, à ce niveau, limitera la profondeur de l’alimentation à 185 mm.

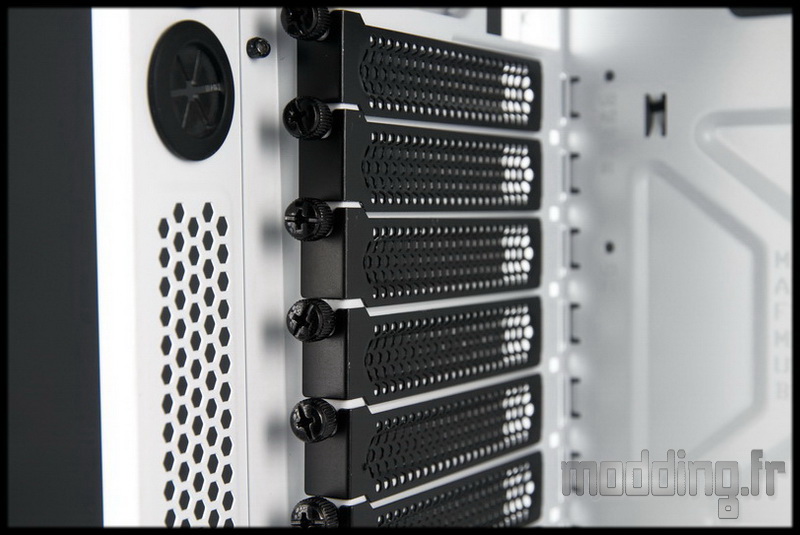

Les 7 équerres PCI ajourées sont fixées par des vis à main.

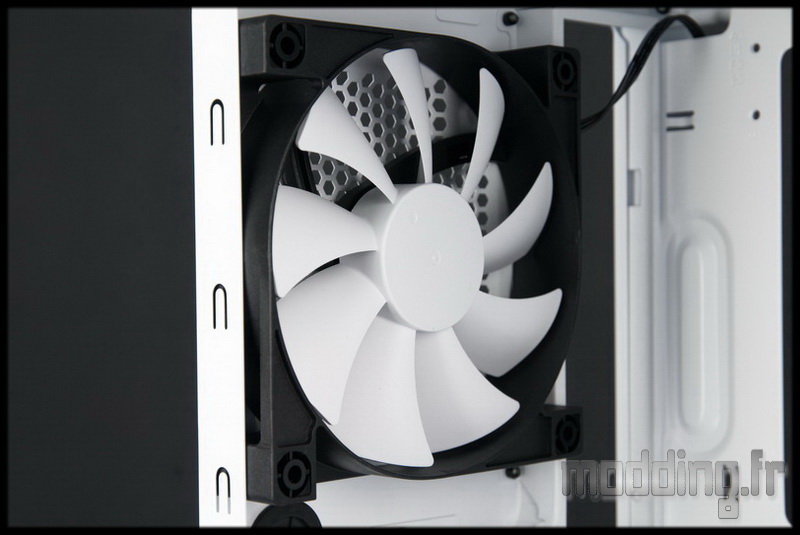

Un second ventilateur en 120 mm vient prendre place à l’arrière du Phantom.

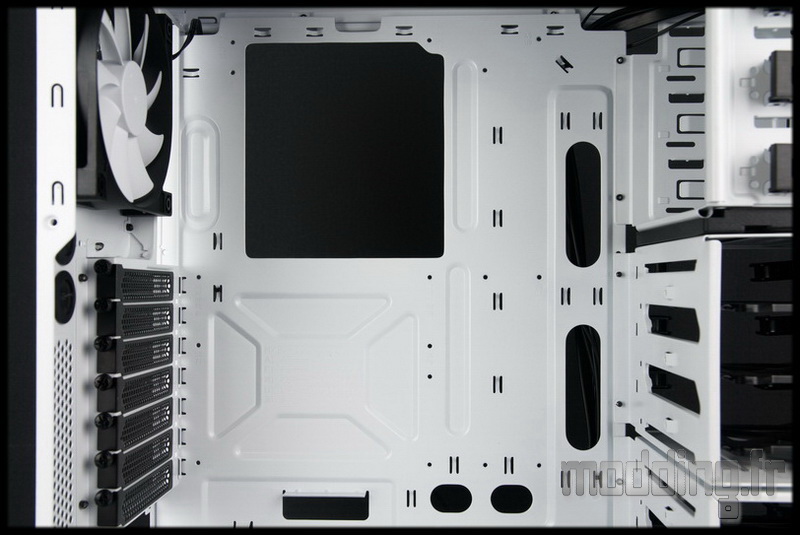

Le plateau de la carte mère est doté de plusieurs ouvertures pour faciliter le câble management. Elles sont de différentes tailles en fonction de leur emplacement par rapport à la carte mère. On apprécie notamment les deux petites en bas pour le passage des câbles du panneau avant.
Une grande ouverture permet l’accès à l’arrière de la carte mère pour la fixation du ventirad.

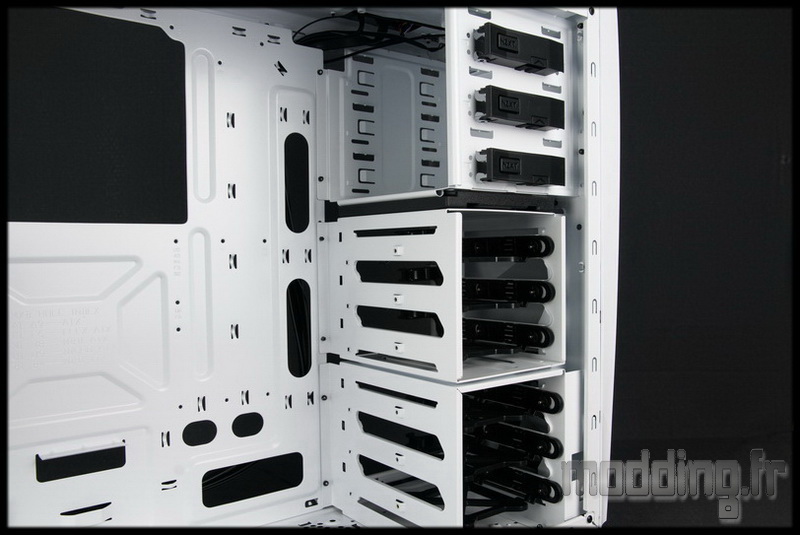

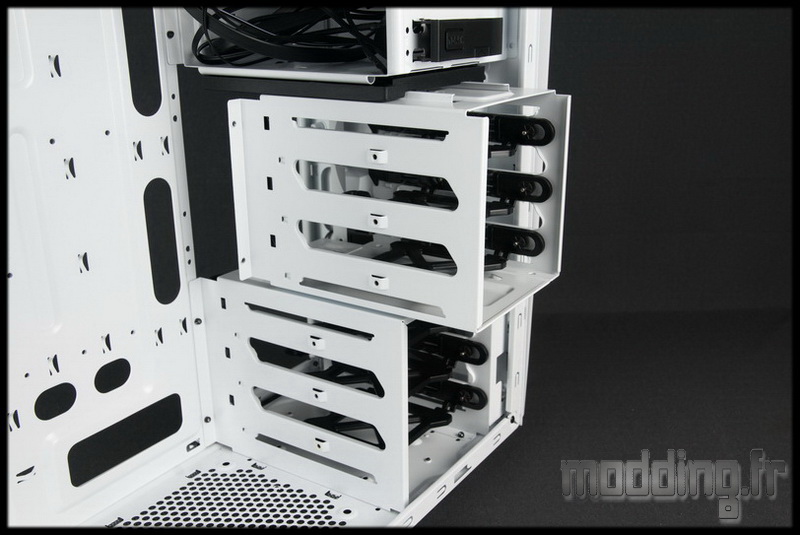

Au niveau des unités de stockage, le boitier comporte deux cages pour HDD composées de trois emplacements par cage.

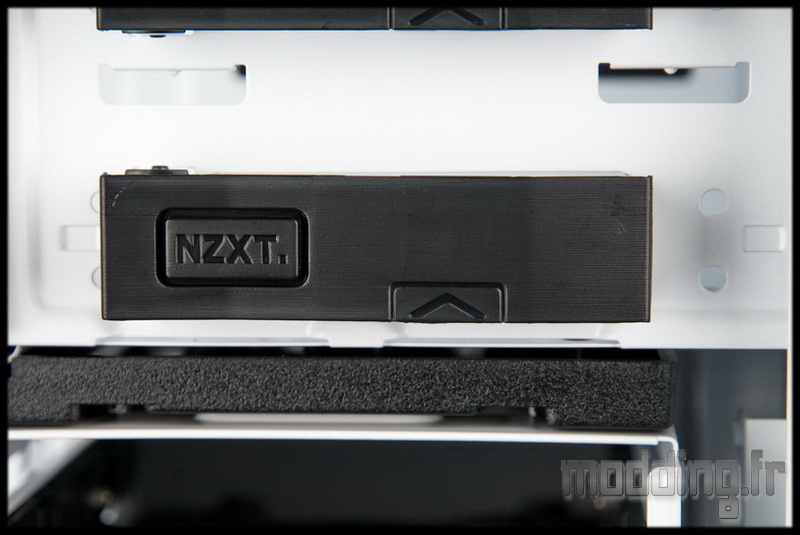

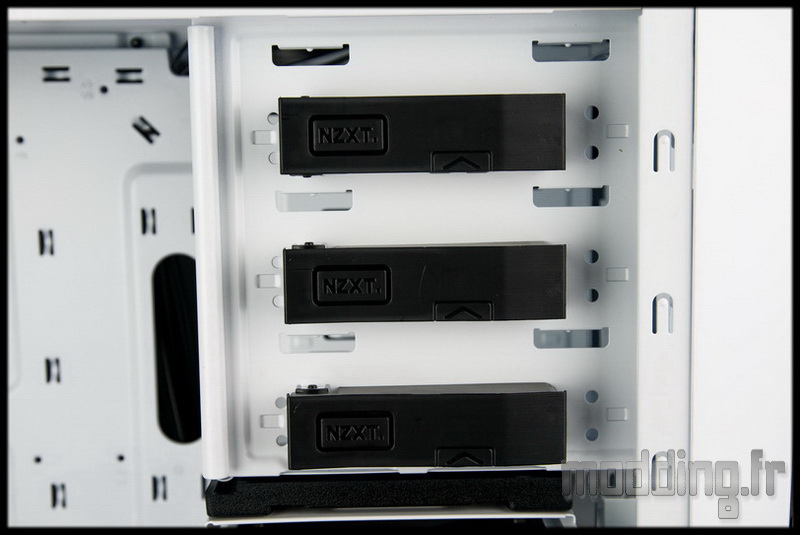

La baie 5.25″ comporte aussi 3 emplacements avec un système de fixation sans outil.

Pour libérer le système : une pression par le dessous tout en tirant vers soi.

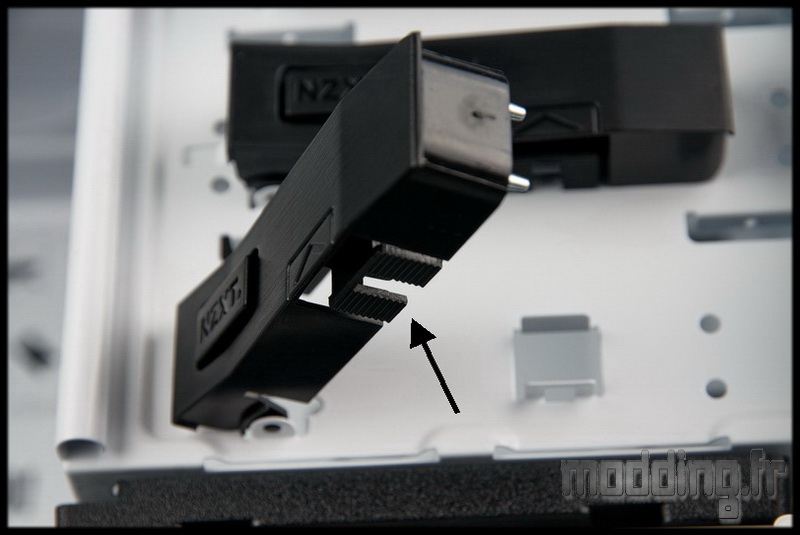

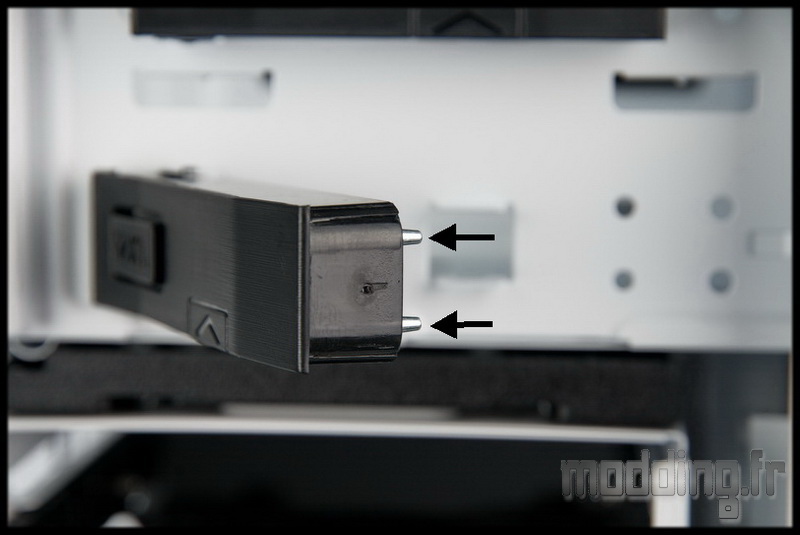

Le système est doté de deux ergots métalliques placés à l’avant.

C’est par ici que l’on doit exercer la pression pour libérer le système du châssis.

Une vue en contre plongée (terme technique de photographie indiquant que l’appareil placé plus bas que le sujet …. euh je m’égare là, non…).

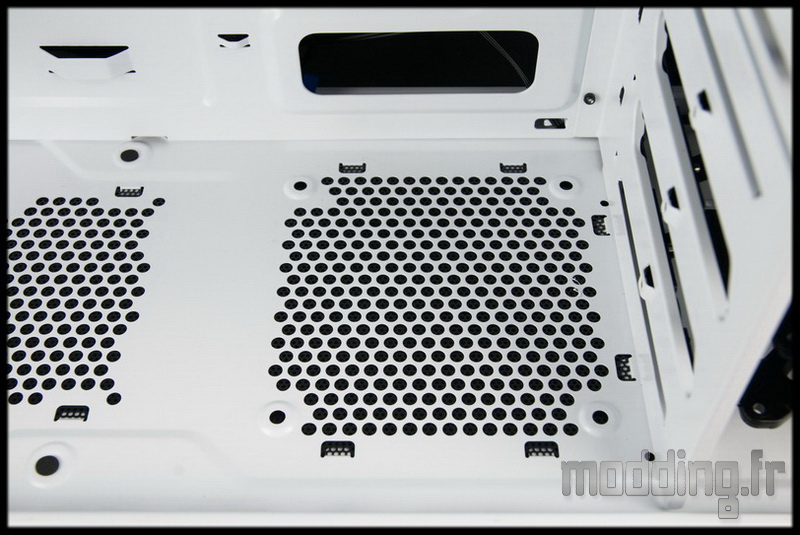

On note la présence de deux emplacements sur le dessus du châssis pour ventilateurs en 120 mm ou en 140 mm. On pourra aussi bien fixer les ventilateurs sous le châssis acier mais aussi sur le châssis, ce qui permettra la mise en place d’un radiateur à ce niveau (en 240 ou 280 mm).

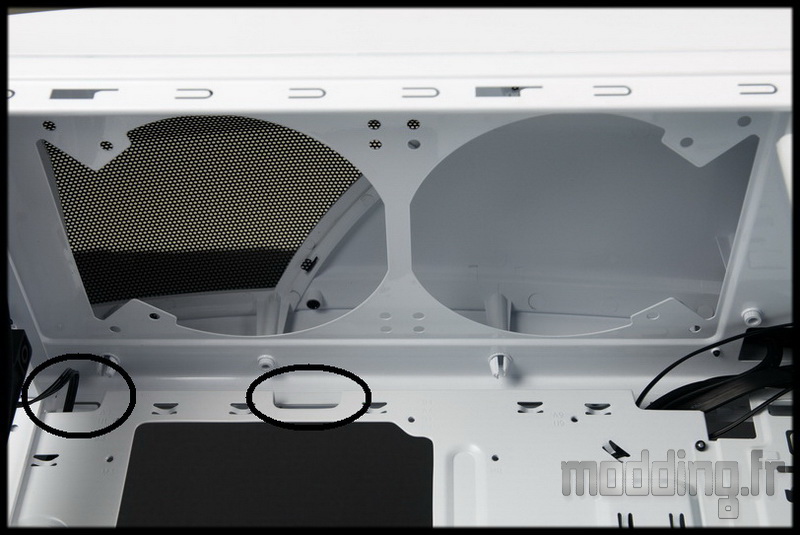

Entourées d’un cercle noir, ce sont deux ouvertures pour le passage du câble d’alimentation CPU. Bien pensé le fait d’en avoir mis deux!

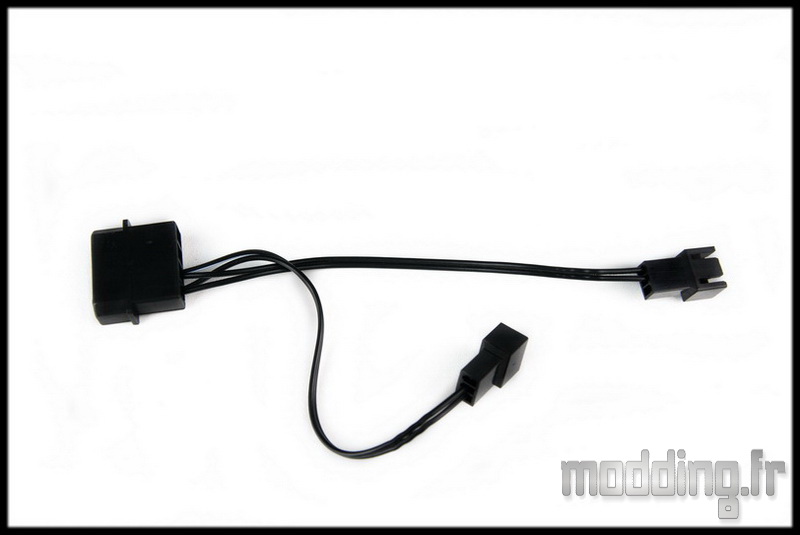

Au niveau des câbles du boitier, ils sont tous de couleur noire. On a cet adaptateur Molex vers deux prises 3-pins (cablée deux fils) pour alimenter les deux ventilateurs en direct sur le bloc d’alimentation.

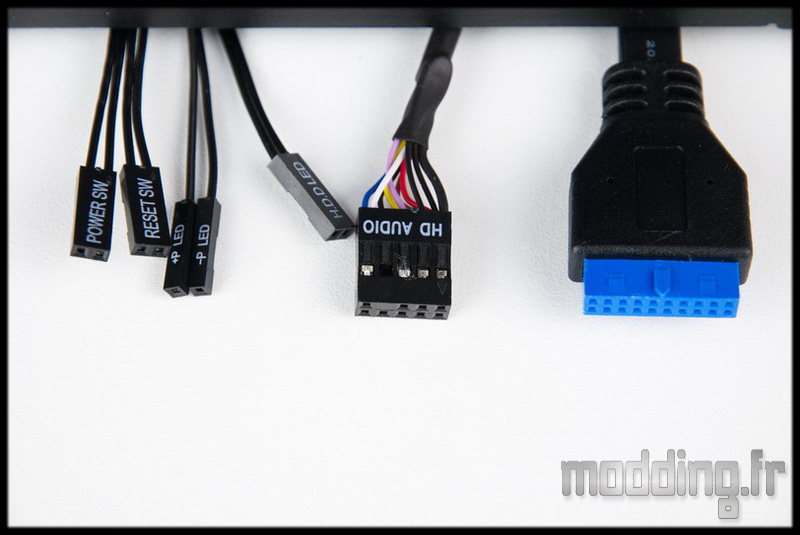

Puis on a les connectiques du panneau avant. Par contre pas d’adaptateur USB 3.0 en USB 2.0…

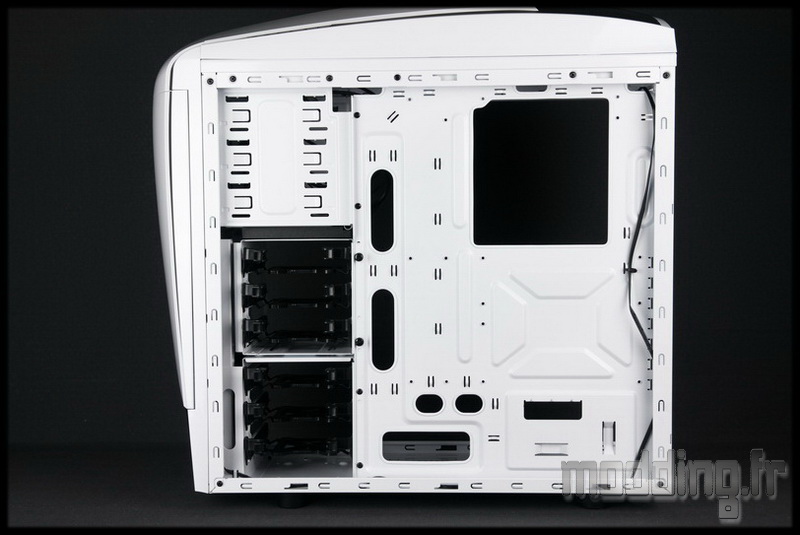

Les coulisses du Phantom 240 avec toujours cette peinture blanche.

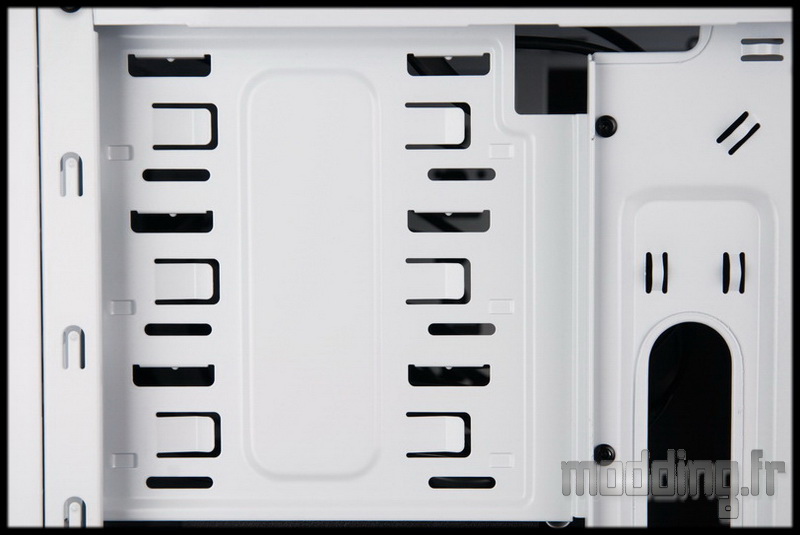

Au niveau de la baie 5.25″, le système de fixation devient plus classique avec vis et tournevis.

Sur le plateau de la carte mère, on a une multitude de points d’ancrages! mais vraiment “plein partout”!!! Nickel pour assurer un câble management aux petits oignons (ou aux poivrons…).

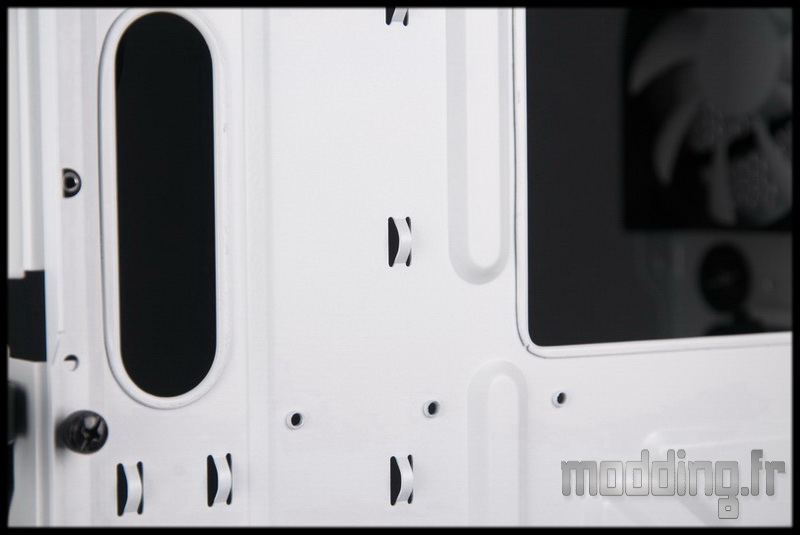

On note que les ouvertures, malgré qu’elles ne comportent pas de grommets en caoutchouc, sont renforcées avec un repli de la plaque acier ce qui donne aussi un bord arrondi sur la tranche.

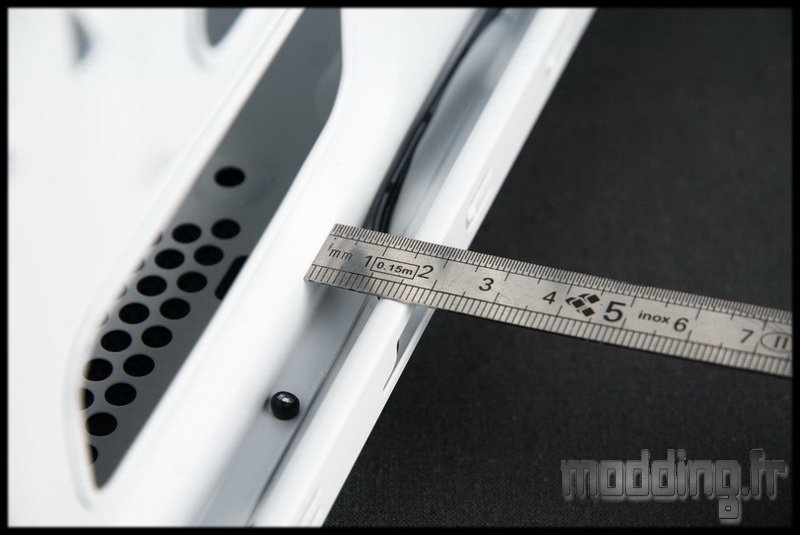

17 mm, c’est l’espace alloué au câble management. Il faut au moins ça…

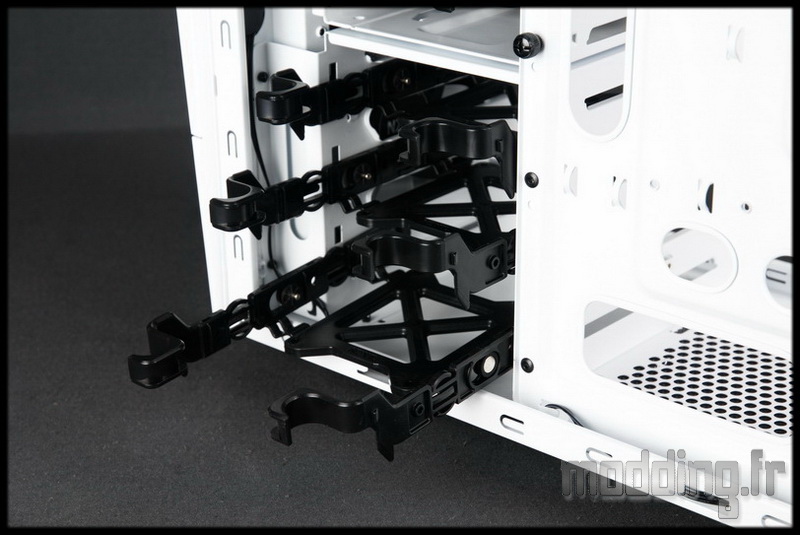

Les tiroirs des cages HDD se retirent du coté des coulisses. Nous avons donc 6 tiroirs au total qui peuvent accueillir des disques durs 3.5″ avec un système de fixation sans outil et silentblocs, et/ou des unités de stockage en 2.5″ mais avec une fixation à vis classique.
Il est à noter que les tiroirs ont un peu tendance à se balader dans leur emplacement…. un peu trop de jeu à ce niveau…

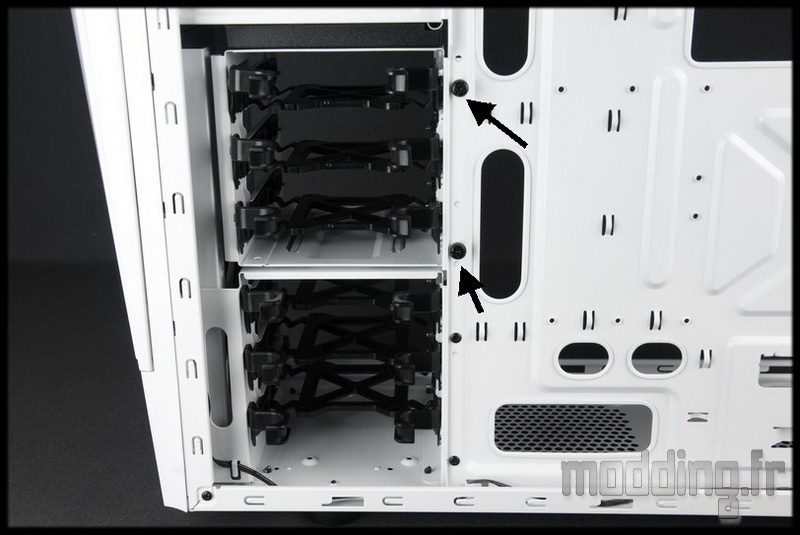

Deux vis à mains sont présentes près de la cage HDD du haut.

Elles permettent de fixer au châssis ladite cage. C’est d’ailleurs la seule amovible! le reste est fixé au châssis par des rivets.

Avec la cage en place, on peut mettre des cartes graphiques d’une longueur maximale de 290 mm.

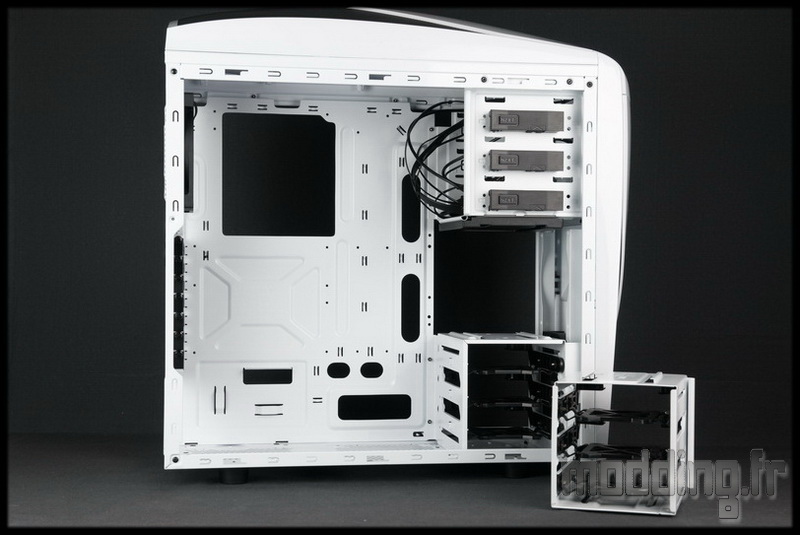

Une fois la cage retirée, cette longueur passe à 400 mm.

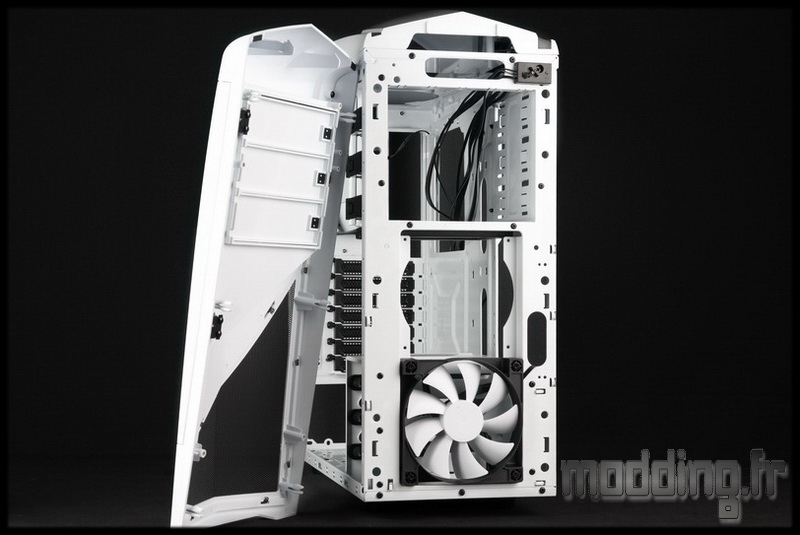

On déshabille un peu plus le Phantom 240 en retirant la façade qui est fixée par des clips en plastique au châssis.

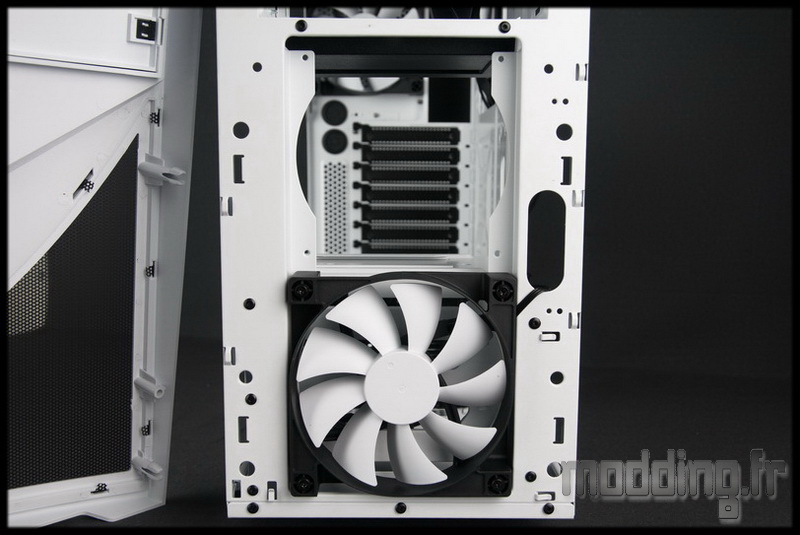

On découvre alors un deuxième emplacement pour ventilateur en 120 mm.

Pour rappel, le Phantom est déjà doté d’un ventilateur en 120 mm à ce niveau. Ce sont des vis 6.32 longues (28 mm) qui permettent de fixer les ventilateurs à ce niveau, un jeu de 4 vis supplémentaires est compris dans le bundle.

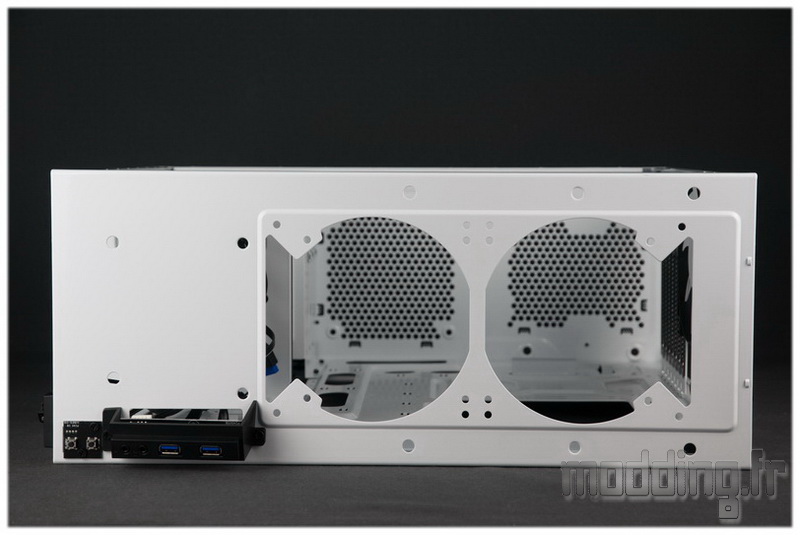

On en profite pour retirer le dessus et mieux visualiser les emplacements des ventilateurs en 120 mm ou 140 mm du dessus.

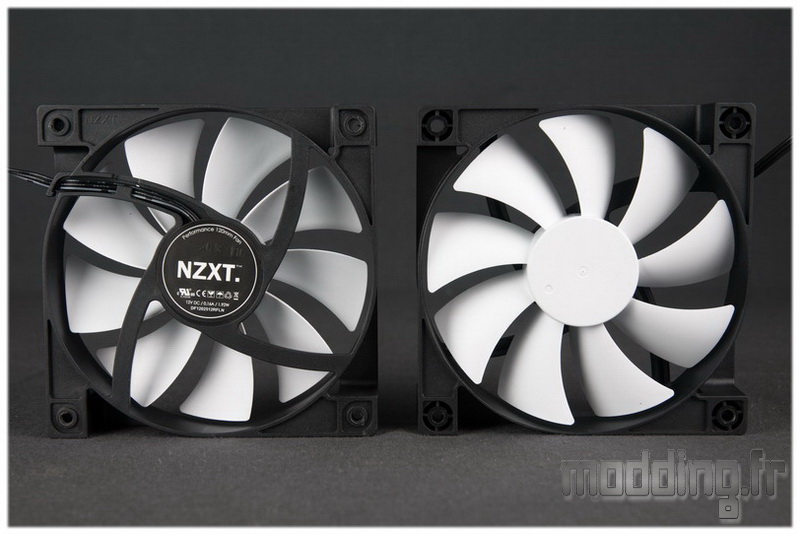

Les deux ventilateurs présents dans le Phantom 240. Nom de code : DF1202512RFLN.
Cadre noir, 9 pales blanches, ils ont une puissance consommée de 1.92 W.
Issus de la gamme FN V2 de NZXT, sans les silentblocs. Leurs spécifications sont :

Débit d’air : 45 CFM soit 76,45 m3/h
Pression statique : 0.9 mm H2o
Ampérage : 0.16 A
Vitesse (12 V) : 1200 tr/min (+/- 15%)
