[TEST] H630 de NZXT

Posted By: Alonzole: septembre 06, 2013

INTÉRIEUR

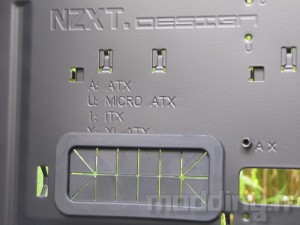

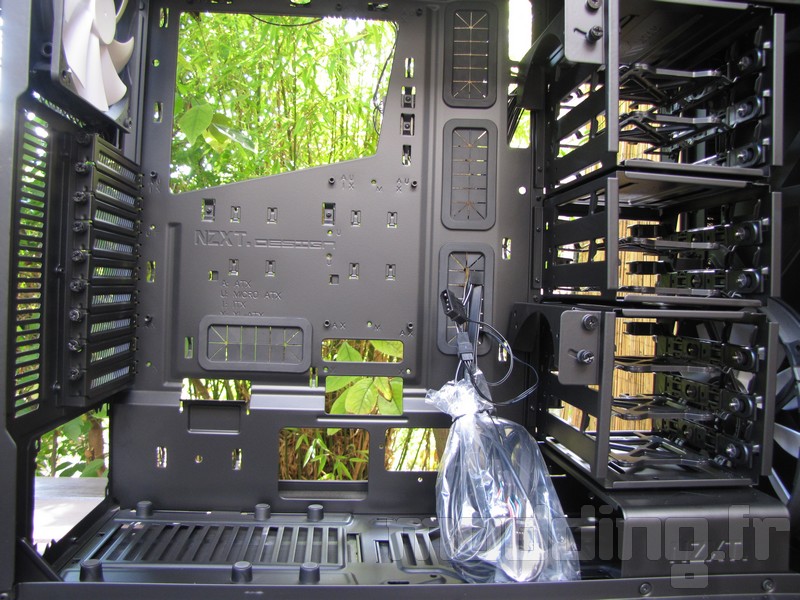

Comme vous pouvez le constater l’intérieur est suffisamment vaste pour accueillir toutes les configurations. En effet le boitier accepte les cartes-mères ATX, Micro-ATX, XL-ATX, EATX. Le support carte mère possède une énorme ouverture qui permettra d’opérer sur les ventirads ou waterblocks sans avoir à sortir la carte-mère. A droite l’imposante cage HDD qui se divise en 3 parties extractibles.

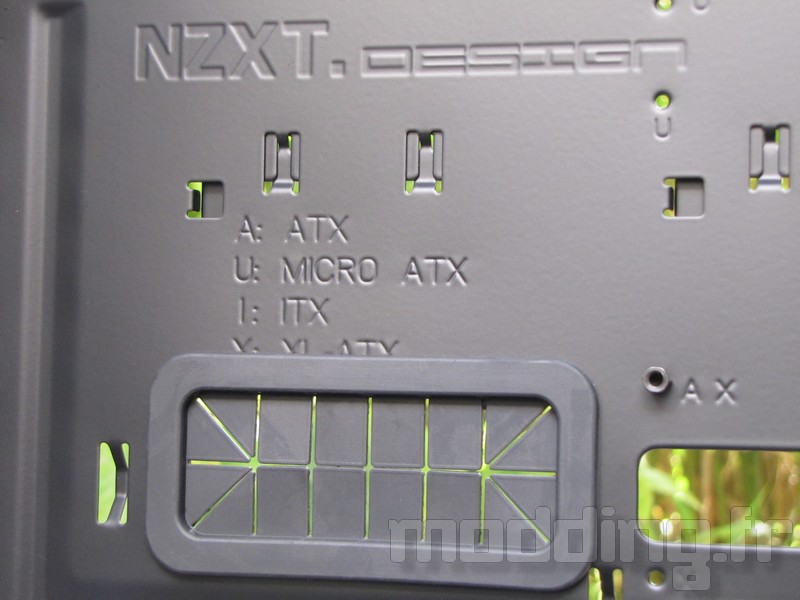

Les passe-cloisons permettant le cable-management sont garnis de caoutchouc et assez nombreux pour effectuer un montage nickel.

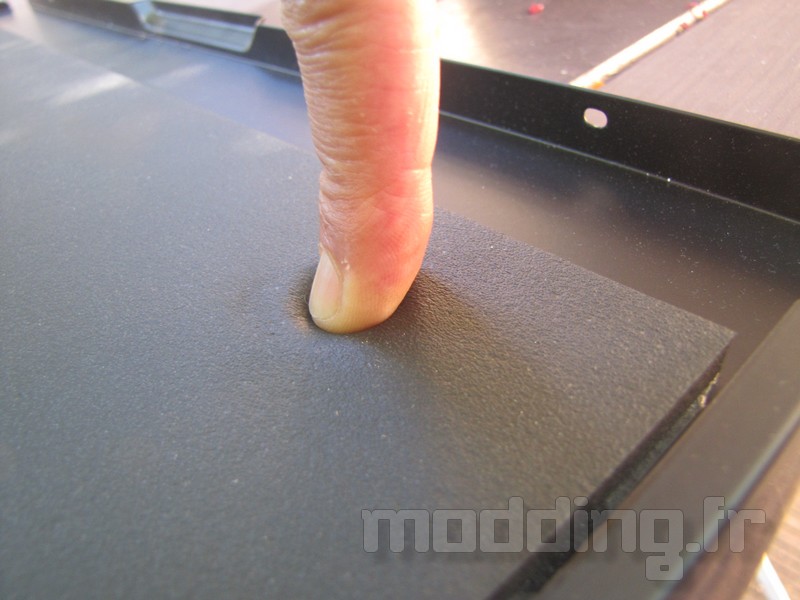

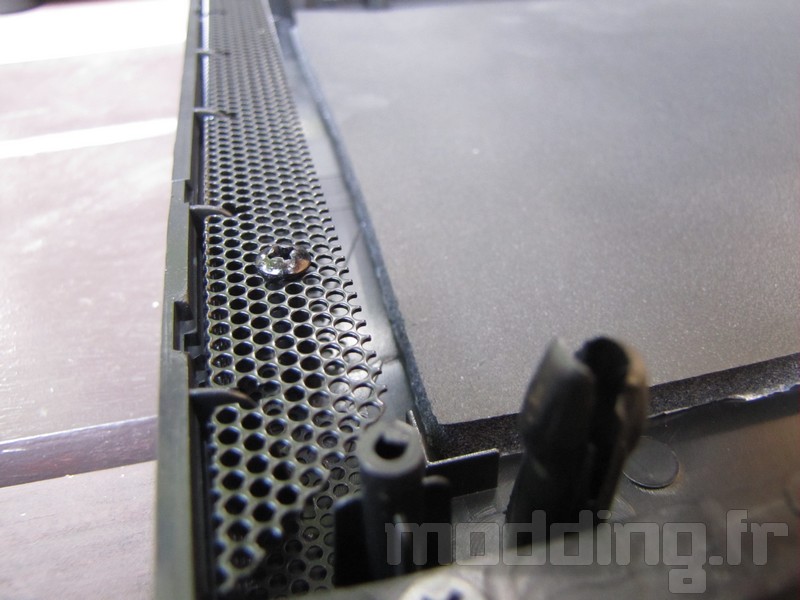

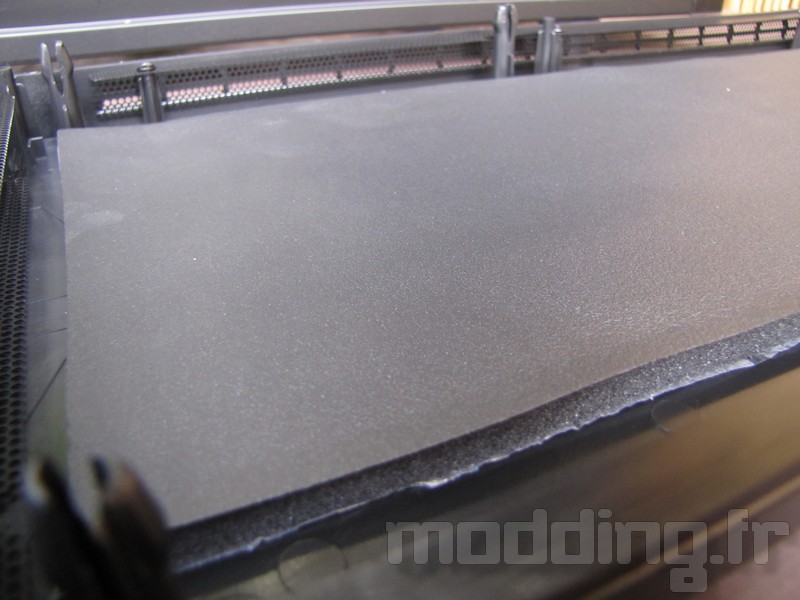

Les 2 portes latérales, le top et la face avant sont recouverts d’une épaisse couche de mousse isolante d’une épaisseur de 7 mm afin d’atténuer les nuisances sonores.

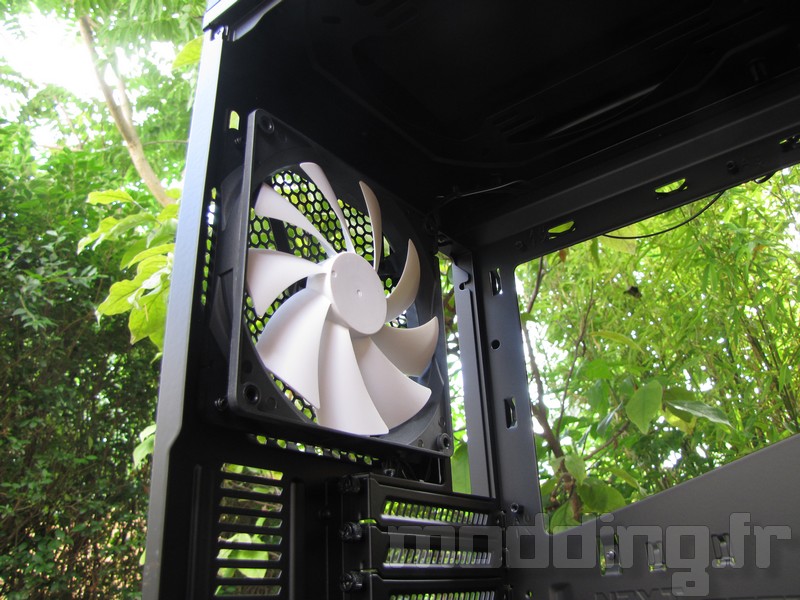

A l’arrière on trouve un ventilateur de 140mm qui pourra être remplacé par un 120mm ou par un rad.

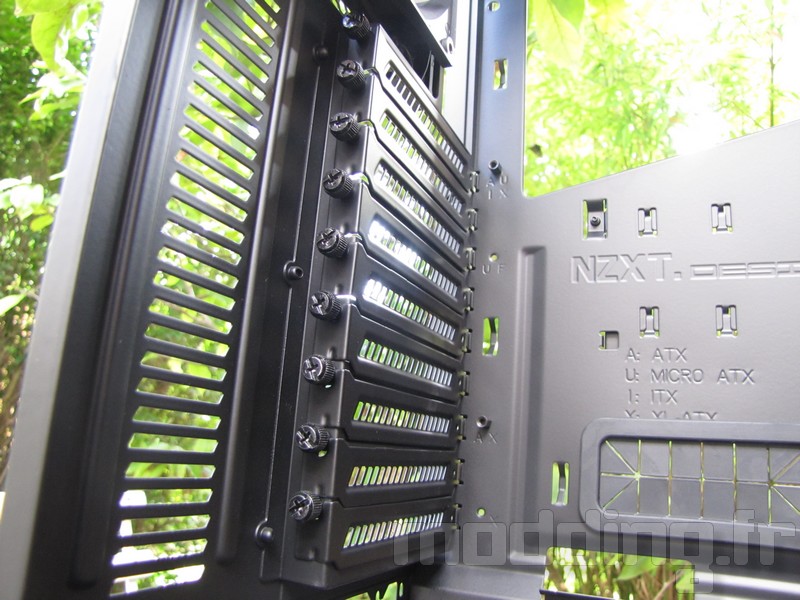

Sous le ventilateur les 9 équerres PCI maintenues par des vis à main.

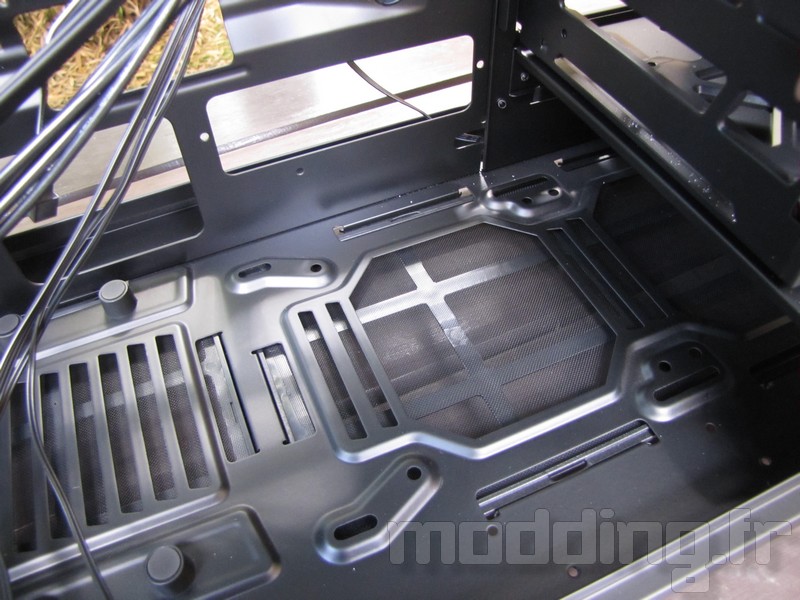

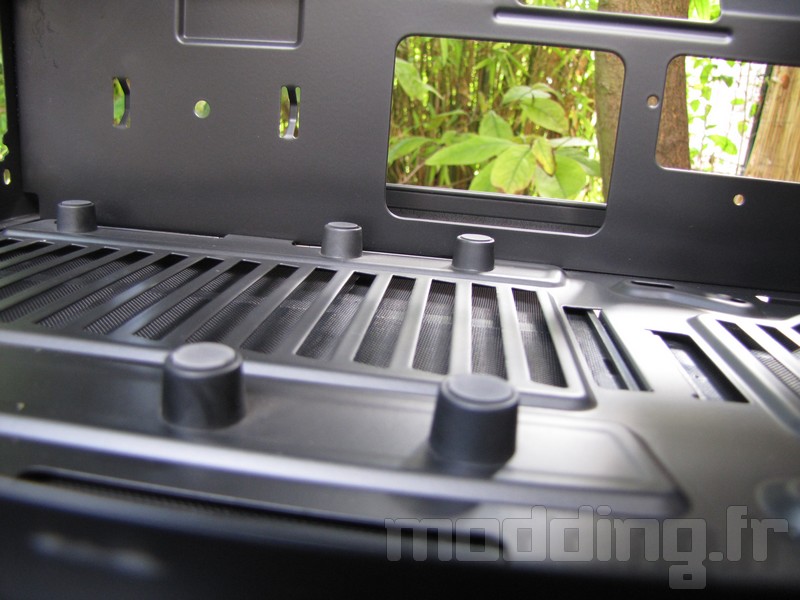

L’alimentation est posée sur des silent-blocks en caoutchouc pour une meilleure absorption des vibrations.

A côté de l’alimentation on peut voir un emplacement qui permettra d’installer au choix un ventilateur de 120mm, 140mm ou un radiateur supplémentaire.

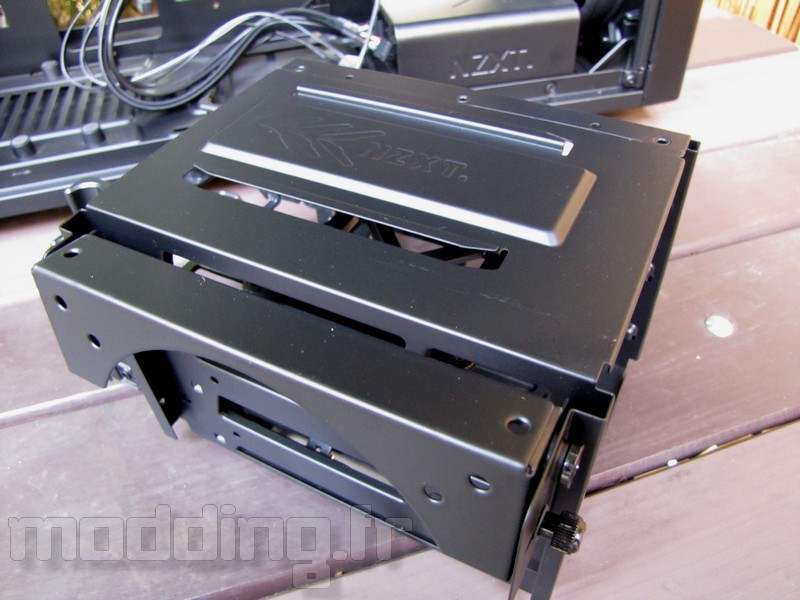

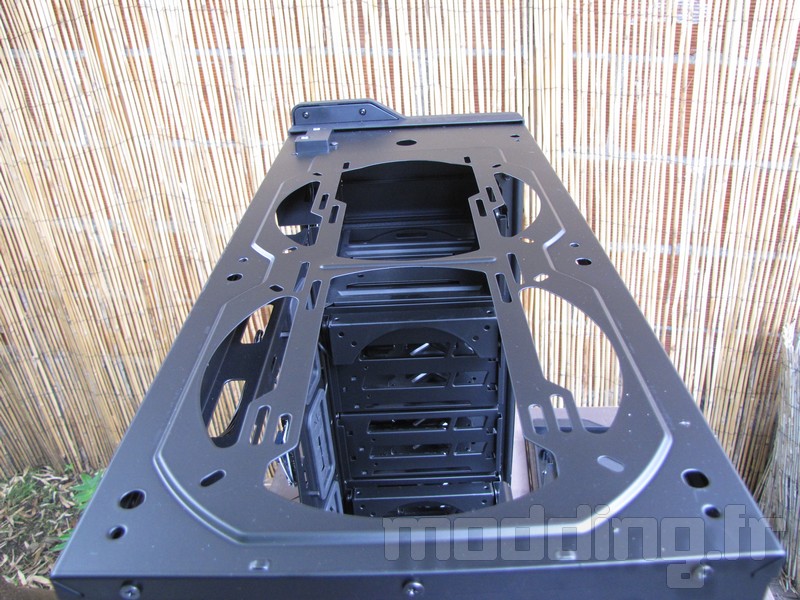

La cage HDD se divise en trois parties extractibles, sur la photo la plus haute et celle du milieu sont retirées. NZXT a une nouvelle fois opté pour l’accessibilité aux supports de disques par l’arrière : je ne trouve pas cela très pratique mais il doit surement y avoir une bonne raison.

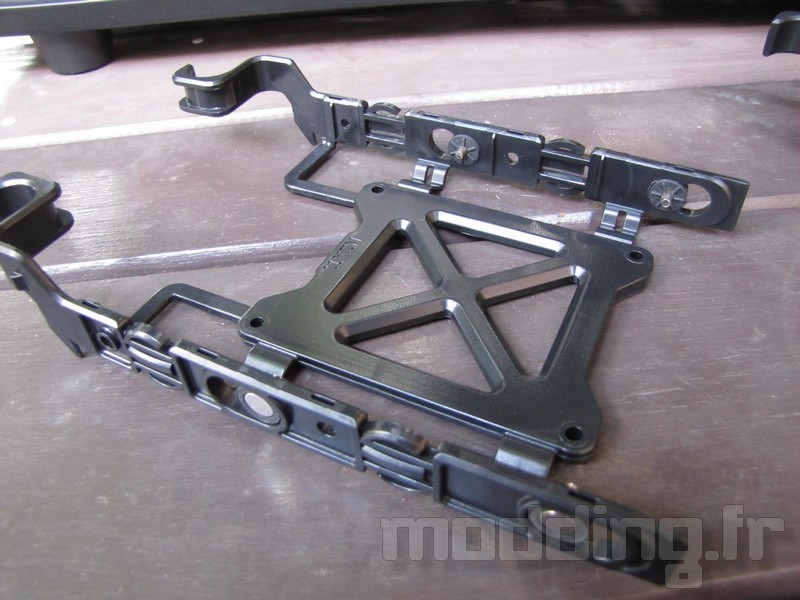

Les supports DD sont pourvus de silent-block caoutchouc et permettent l’installation de disques 3,5″, 2,5″, et SSD.

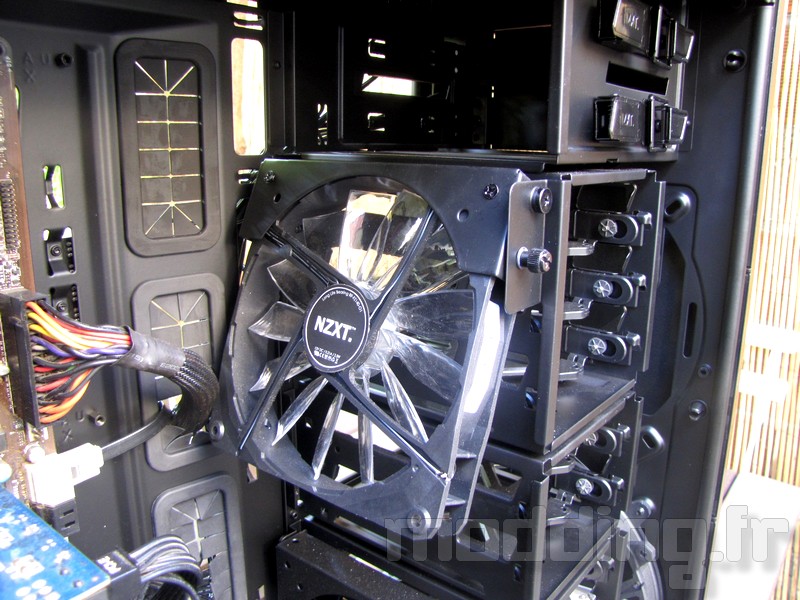

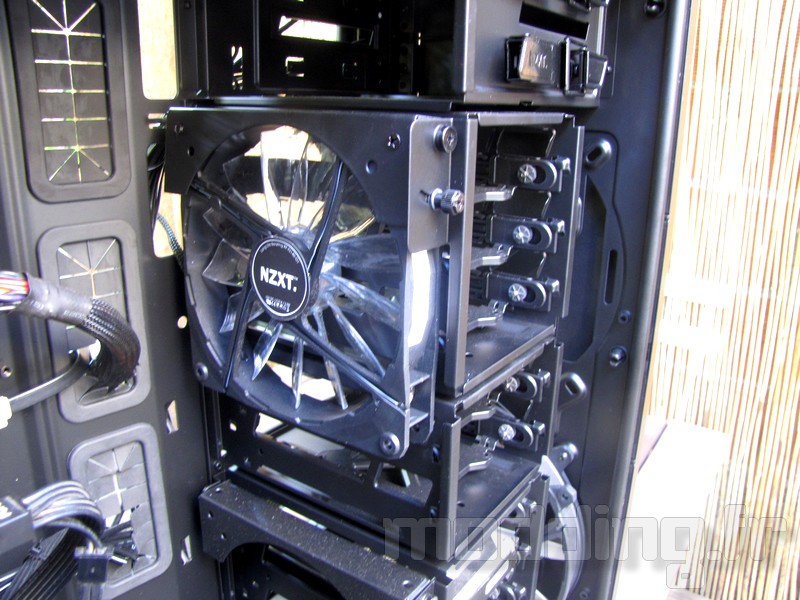

La cage du haut et celle du bas ont un emplacement pour ventilateur de 120 ou 140mm (non fourni), cet emplacement est orientable et permet de prolonger le flux d’air du ventilateur de 200mm frontal.

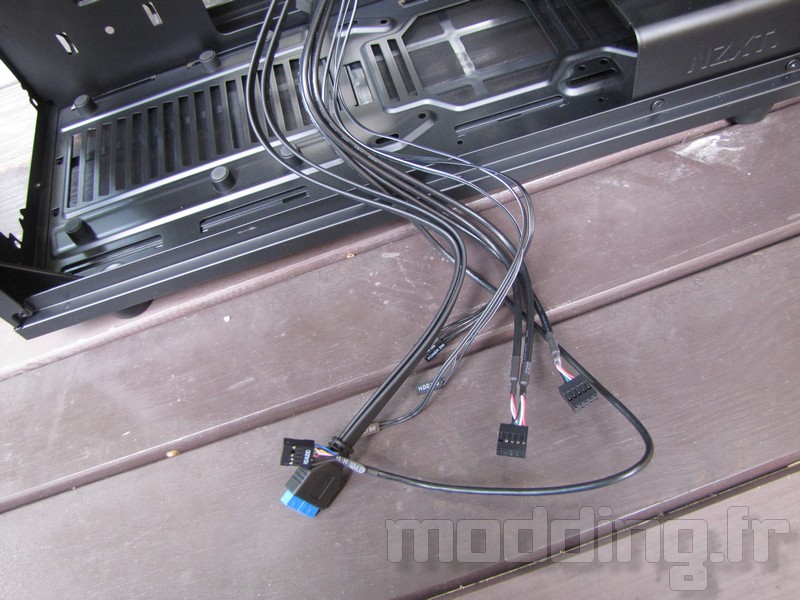

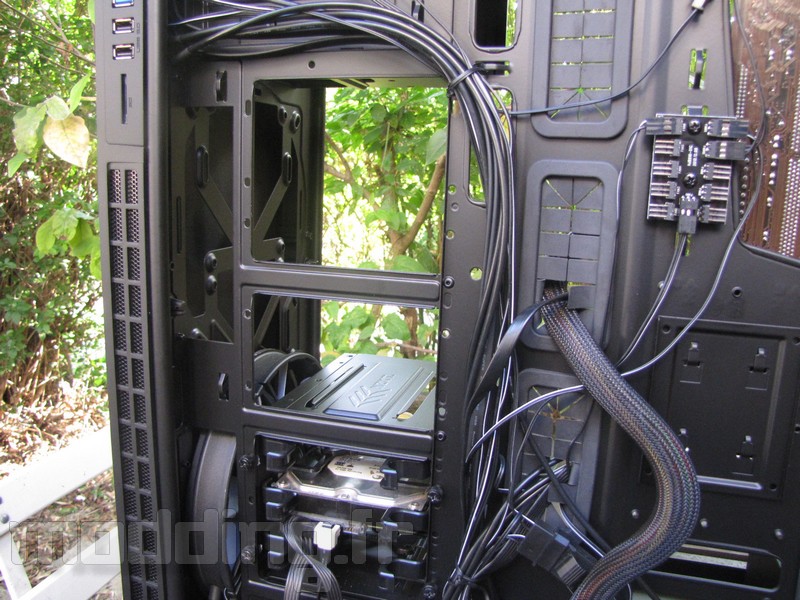

Le câblage est classique et l’USB3 devra être équipé d’un adaptateur si votre carte-mère ne possède pas de connecteur approprié en natif. On aurait apprécié un système à double prise USB3/USB2 afin d’éviter l’achat d’un adaptateur.

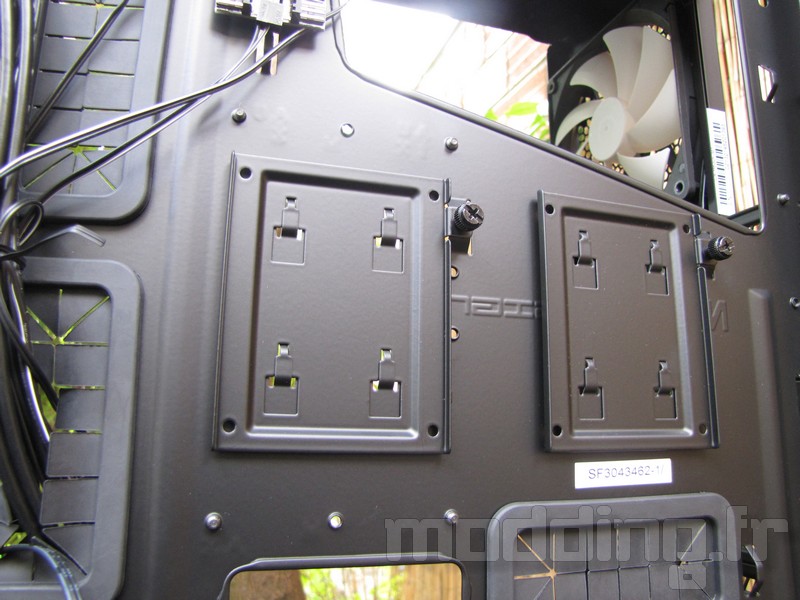

Au dos du support carte-mère on trouve deux emplacements pour SSD ou disque 2,5″.

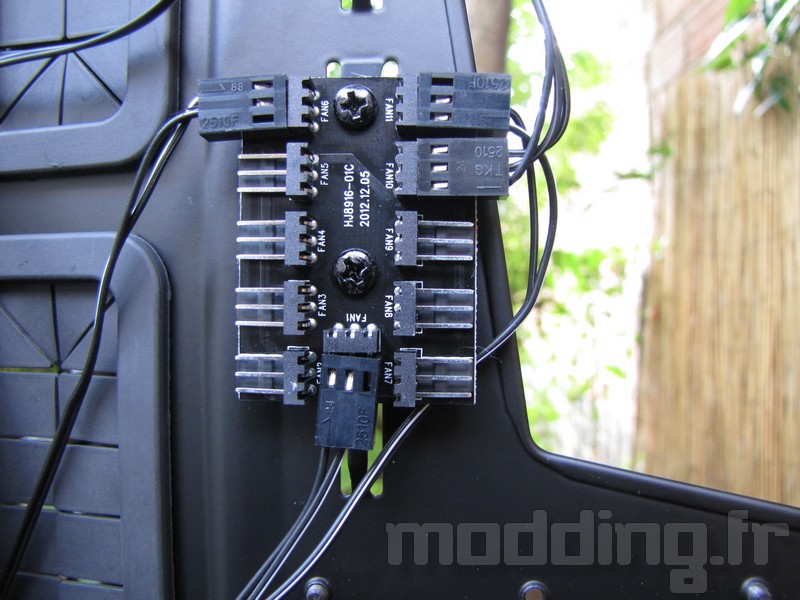

Toujours au dos du support carte-mère on trouve un petit hub pour 10 ventilateurs. Malheureusement, et malgré son côté pratique, ce hub ne permet pas de moduler le voltage envoyé aux ventilateurs qui sera donc de 12V.

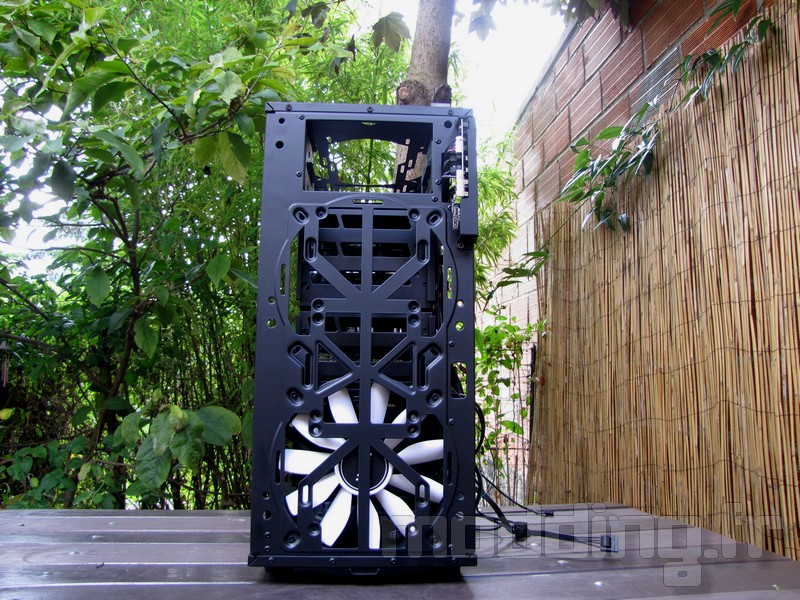

La face avant permet le montage de plusieurs ventilateurs :
