[TEST] Ventirad Noctua NH-U12S et NH-U14S

Le montage :

La config de test est basée sur une carte mère en Socket 1150, nous allons voir en détail le montage du ventirad avec le système de fixation spécifique Intel.

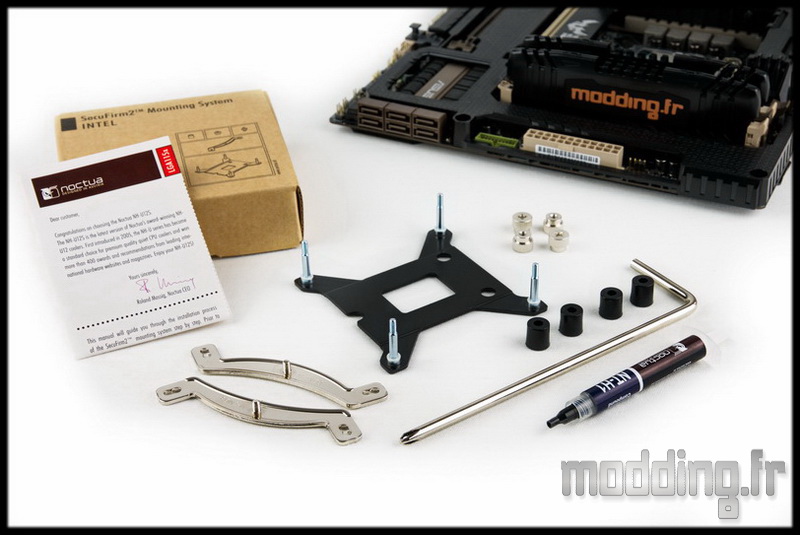

On a :

la notice de montage en anglais mais avec de bons schémas bien clairs
la backplate
les deux pattes de fixations
4 entretoises en plastique noir
4 boulons
la pâte thermique NT-H1 en seringue
le tournevis cruciforme

Tout est là! on peut commencer.

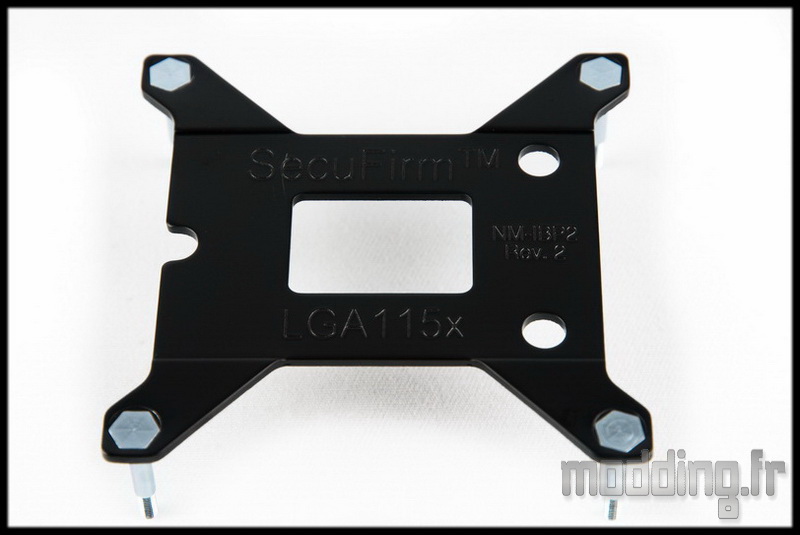

La backplate Secufirm en version 2 intègre les 4 vis, plus besoin de batailler sur la position de ces dernières.
Super! mais qu’en est il si on est encore avec le Socket 775 ou 1366…. pas de problème, sur simple demande, Noctua envoie à sa charge le kit de fixation adéquat : NM-I3.

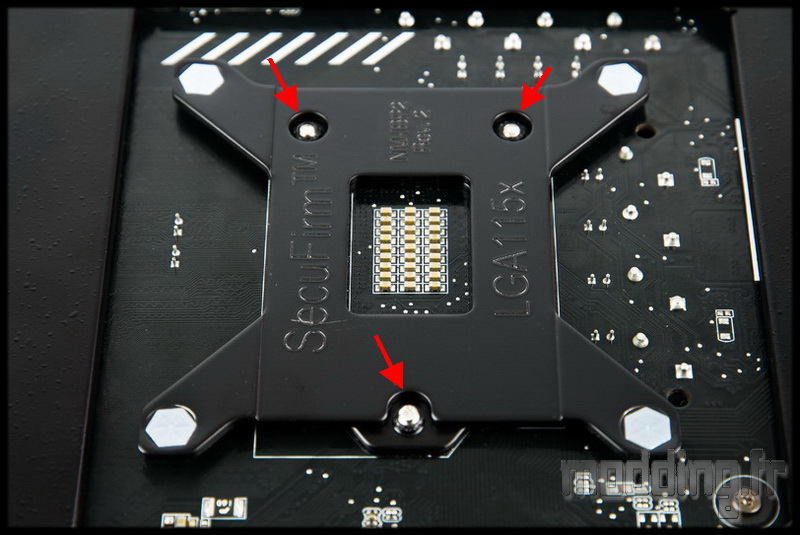

Des trous sont présents dans la plaque, ce qui donne une orientation à la mise en place de la backplate à l’arrière de la carte mère.
Rien de bien sorcier… mais sait on jamais.

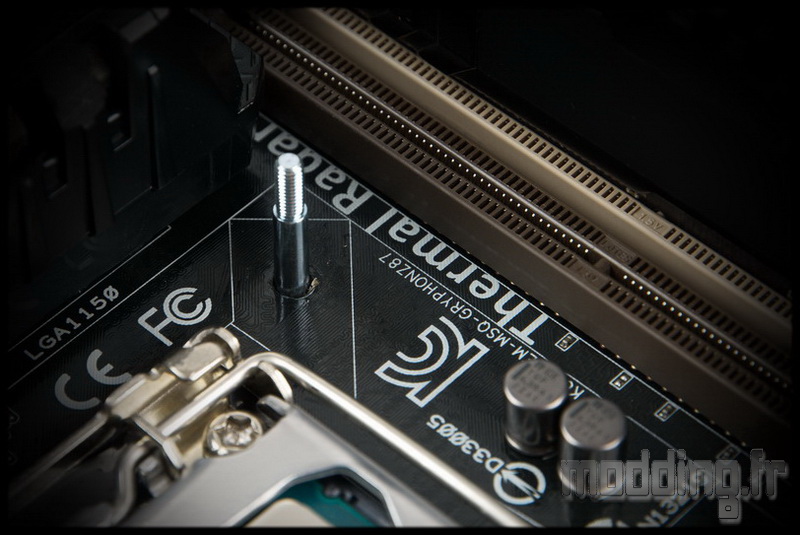

Les 4 vis passe au travers des trous de la carte mère pour arriver du coté du Socket.

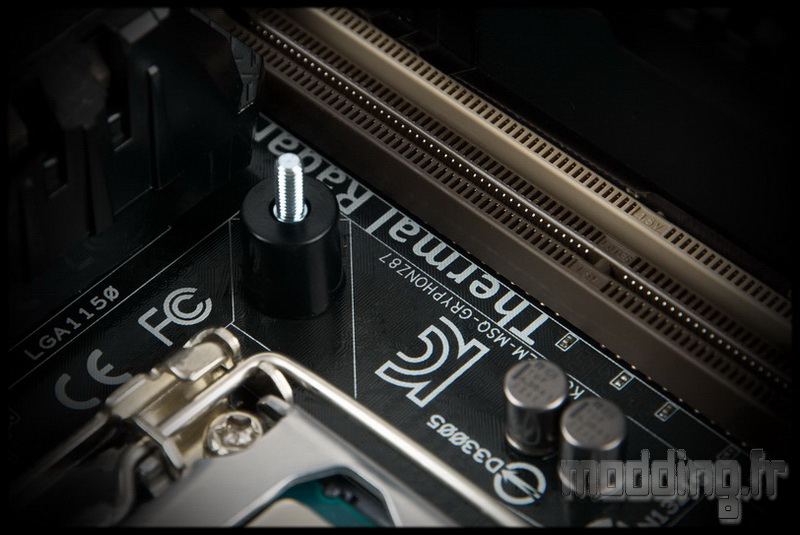

On met simplement en place les 4 entretoises en plastique noir, pas de sens à ce niveau.

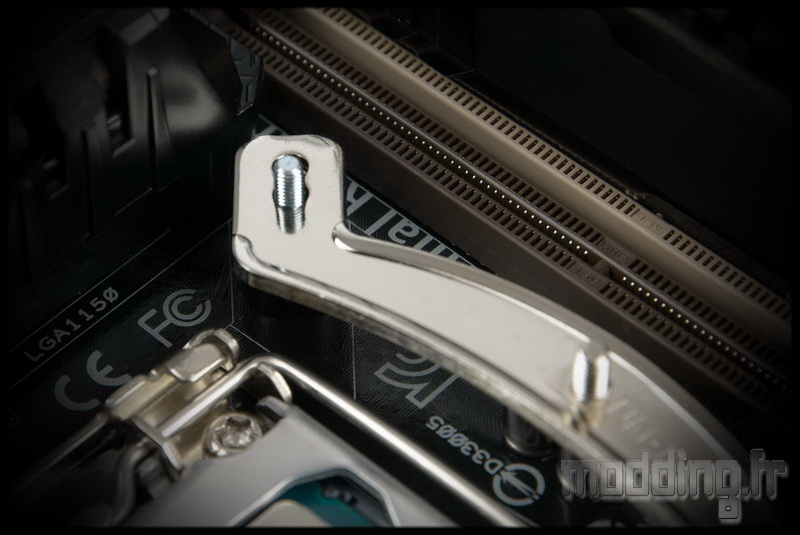

On met ensuite les pattes de fixation sur ces entretoises.
On note la présence de deux trous sur ces pattes, le second correspond au Socket 2011.

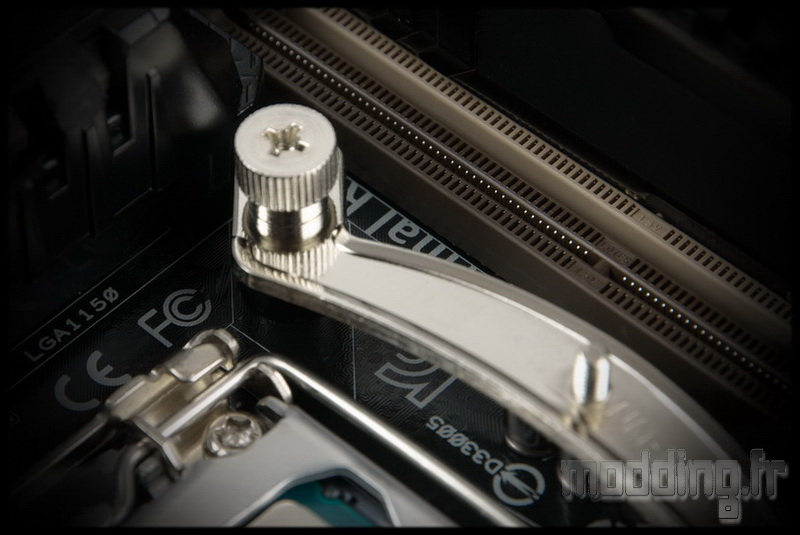

On met en place les 4 boulons que l’on visse pour fixer la patte.

La face convexe vers l’extérieur du Socket.

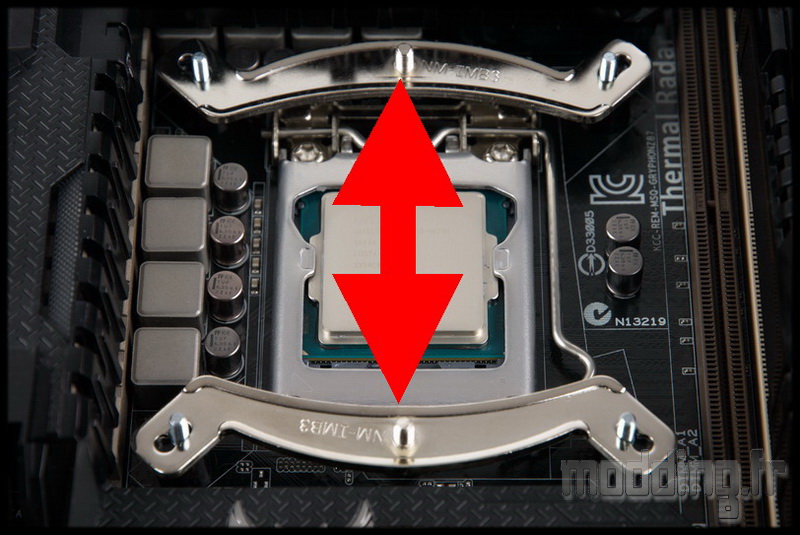

Nous avons deux positions pour ces pattes de fixation en fonction du sens où l’on veut placer le ventirad.
Pour un flux d’air horizontal, on positionne les pattes verticalement.

On les positionne horizontalement pour un flux d’air vertical…
Vous suivez toujours…. non….

Avec le ventirad en place, c’est peut être un peu plus clair.

C’est d’ailleurs dans cette position qu’intervient le décrochement à la base du NH-U14S, par rapport à la hauteur des barrettes mémoires.

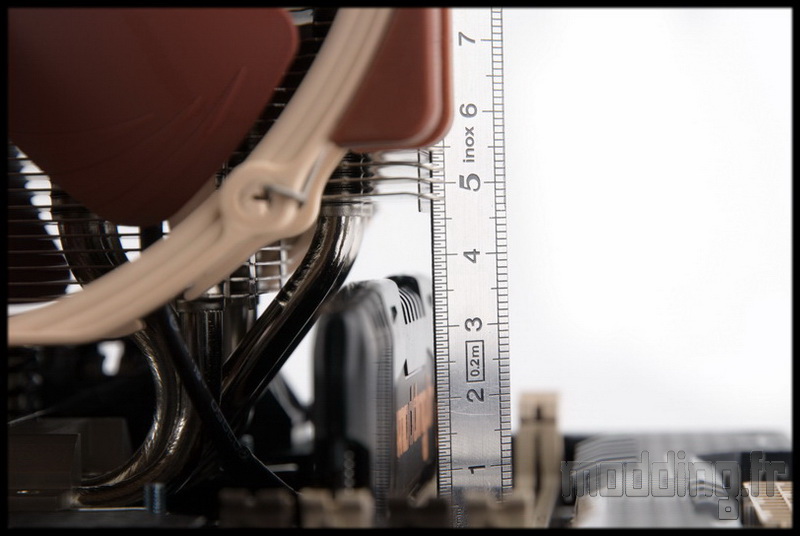

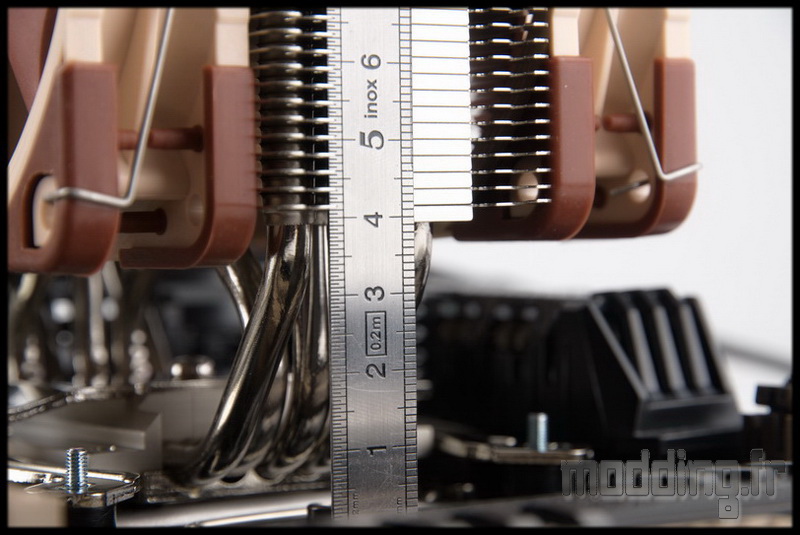

45 mm est la distance slot mémoire carte mère <–> ventirad NH-U14S.

Dans cette position le NH-U12S vient aussi couvrir le premier slot mémoire, la limitation est portée à 39 mm.
En tenant compte que les ventilateurs peuvent être rehaussés par rapport au radiateur.

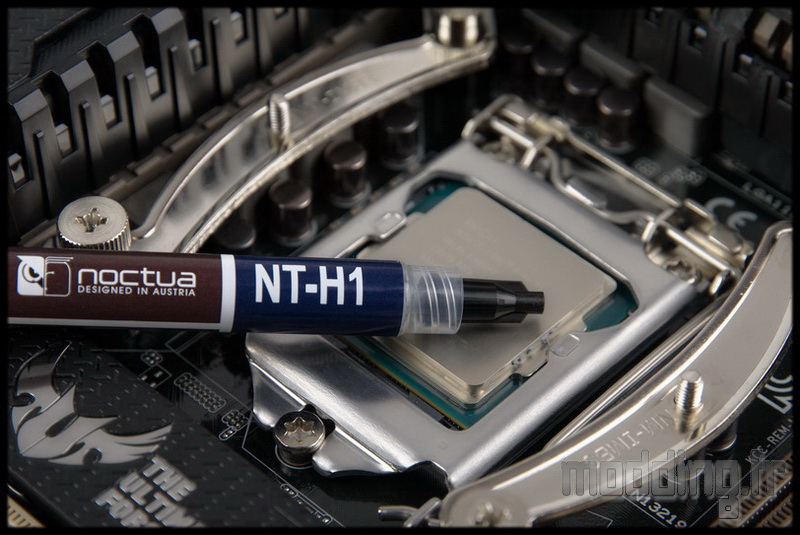

On reprend la mise en place du ventirad avec un peu de pâte thermique : un grain de riz.
Là, on a deux écoles : j’étale ou je laisse le ventirad étaler… au choix.

Toujours est il qu’au moment de la mise en place du ventirad sur le processeur, interdiction de défaire le contact sinon on introduit des p’tites bulles d’air qui n’optimisent pas la conduction thermique….
On fait bien coïncider les vis de la base par rapport au pas de vis des pattes de fixation.

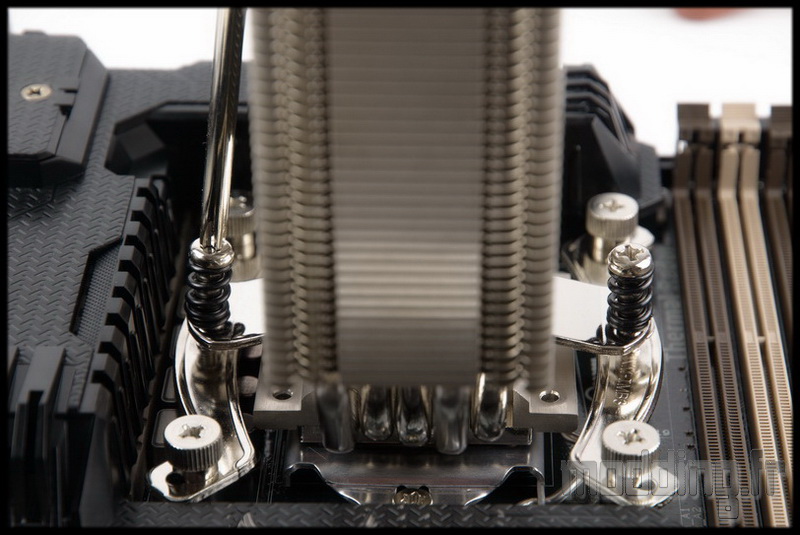

A l’aide du tournevis, on chope le premier pas de vis et une fois accroché on passe sur l’autre vis.
Ensuite on visse alternativement de façon à mettre en place la base du radiateur bien parallèle au processeur.

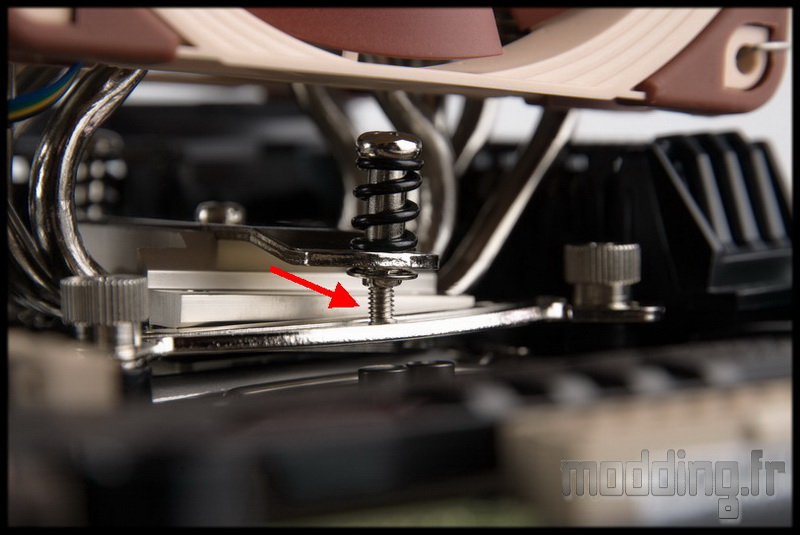

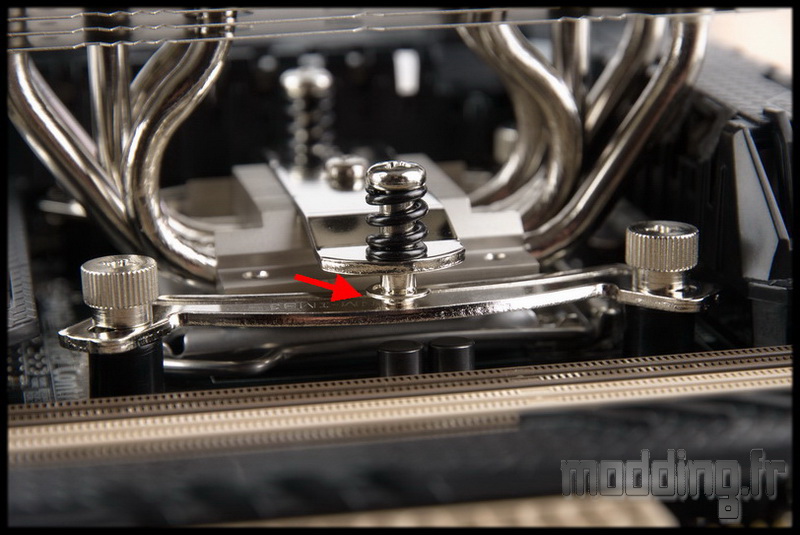

On visse ainsi jusqu’à la butée. Pas besoin de se prendre la tête pour savoir si l’on a assez ou trop vissé…. c’est à fond, le ressort fait le reste!

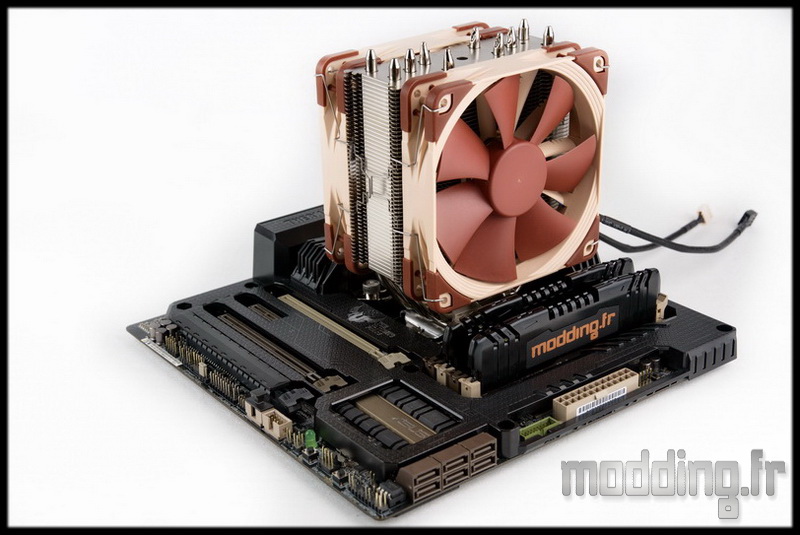

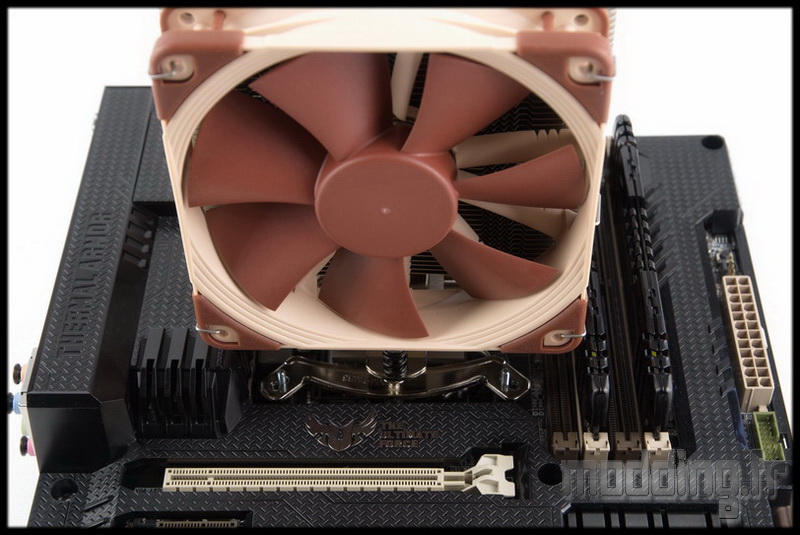

La Z87 Gryphon de chez Asus est une carte mère au format micro ATX, le NH-U12S se sent tout a fait à son aise!
Même au niveau des slots memoires qui ont le champ libre sans être gênés par la présence du ventilateur NF-F12 (du moins, le ventirad orienté ainsi).

L’Armor Kit ne vient pas gêner la mise en place du ventirad même en Push/Pull.

125 mm de large, il y a de la place pour la carte graphique.

Et puis, les couleurs se prêtent bien à la config…

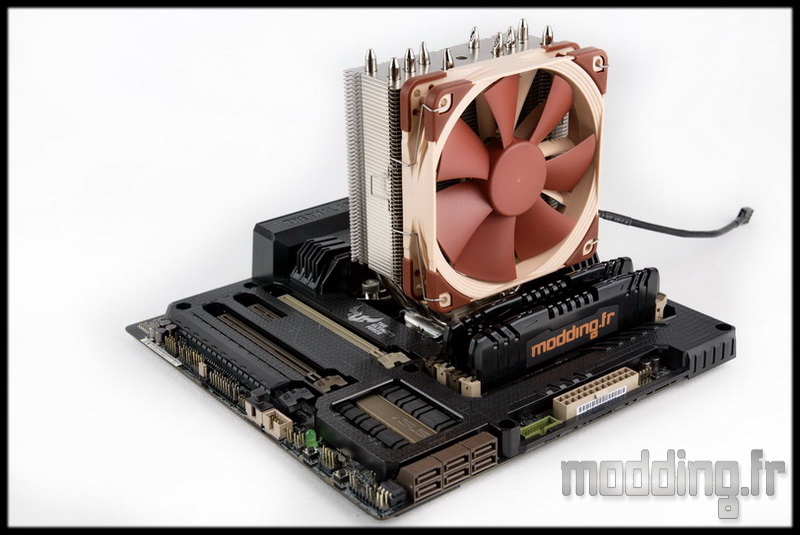

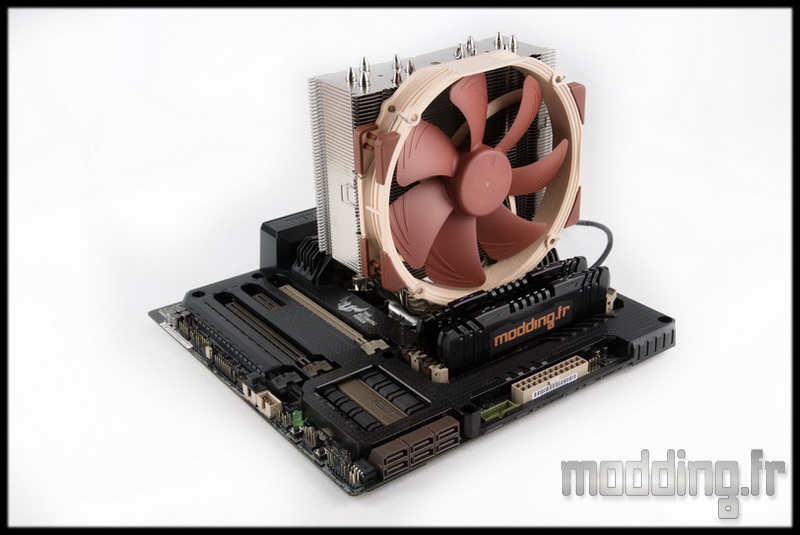

De suite on voit que le NH-U14S est plus imposant! notamment en largeur!!!
Plus épais, du coup le premier slot mémoire se verra bridé par le ventilateur… si on utilise les 4 slots, il faudra remonter le ventilateur ou bousculer un peu la barrette memoire

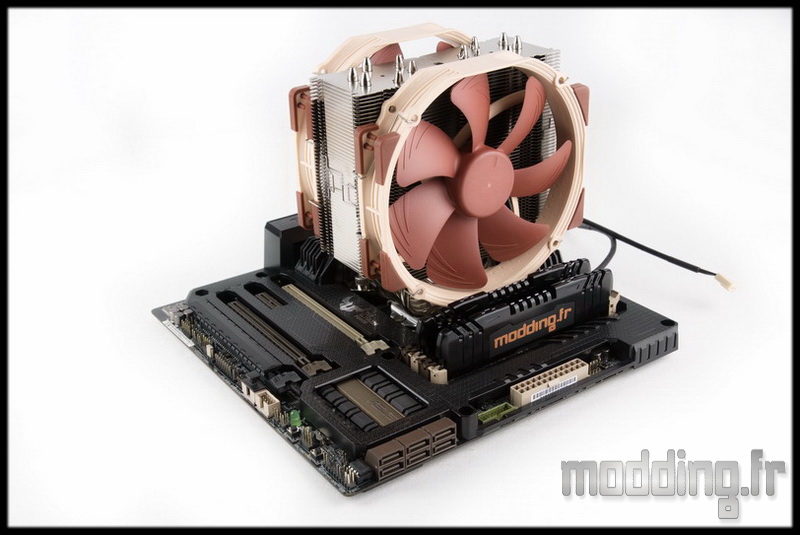

L’ajout du second ventilateur se passe sans problème.

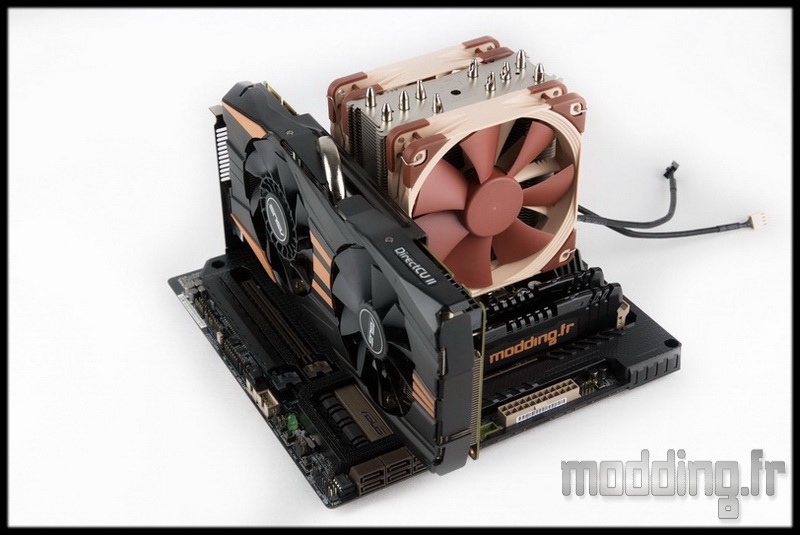

Par contre ce qui pose problème avec une carte mère au format micro ATX, c’est la proximité du premier port PCIe 16x.

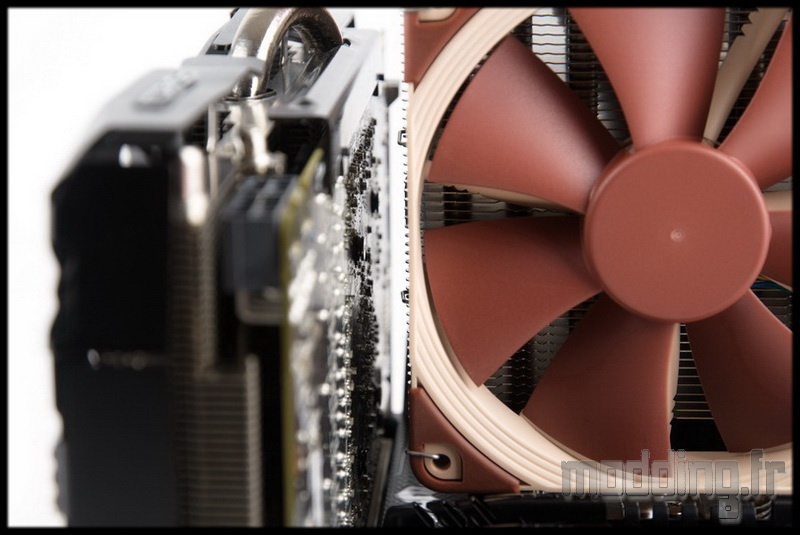

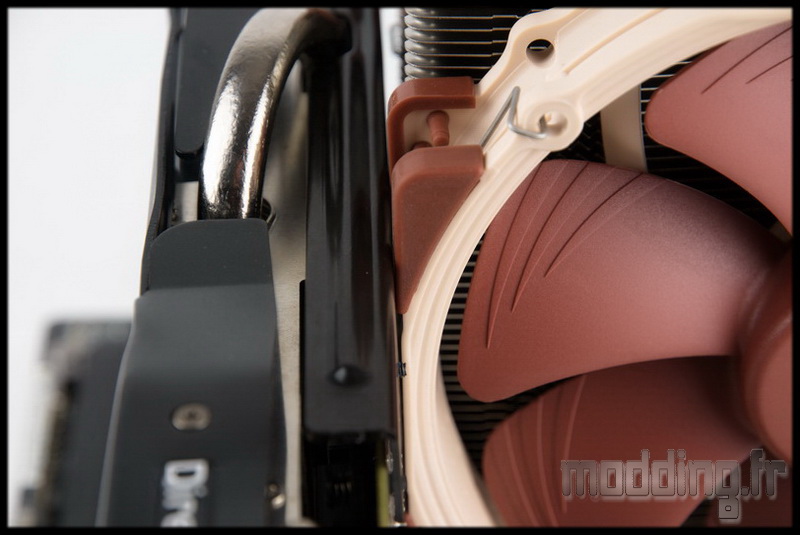

Et à en juger cette photo, ça touche!!!

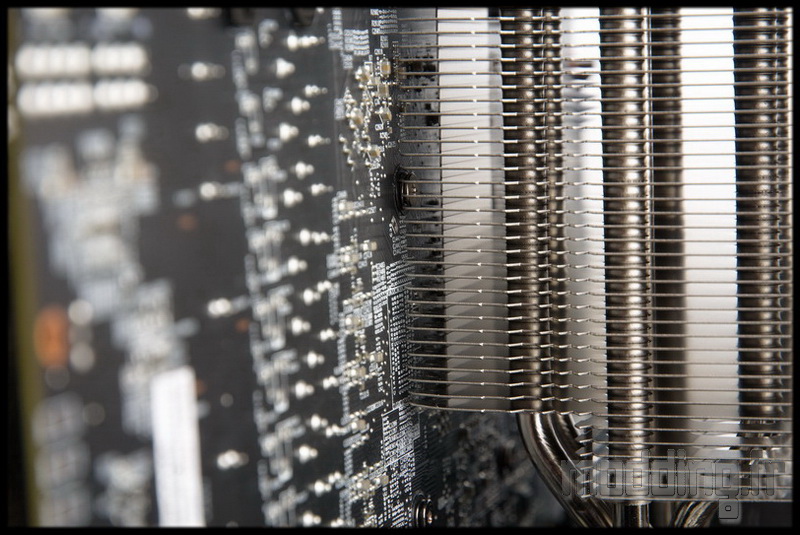

La carte graphique vient prendre carrément appui sur les silentblocs des ventilateurs NF-A15!
Hors d’un boitier ça peut le faire, la carte graphique est légèrement incliné par rapport au port PCIe. Mais une fois la config installée dans un boitier, la carte graphique ne pourra pas coïncider avec les emplacements PCI dudit boitier.
Pas d’autre choix que de placer la carte graphique sur le deuxième port PCIe qui tourne en 8x, même si la différence n’est que subtile au niveau des performances graphiques.
