[TEST] Ventirad Noctua NH-U12S et NH-U14S

Posted By: cucmagle: mai 26, 2014

Ventilateur NF-F12 PWM

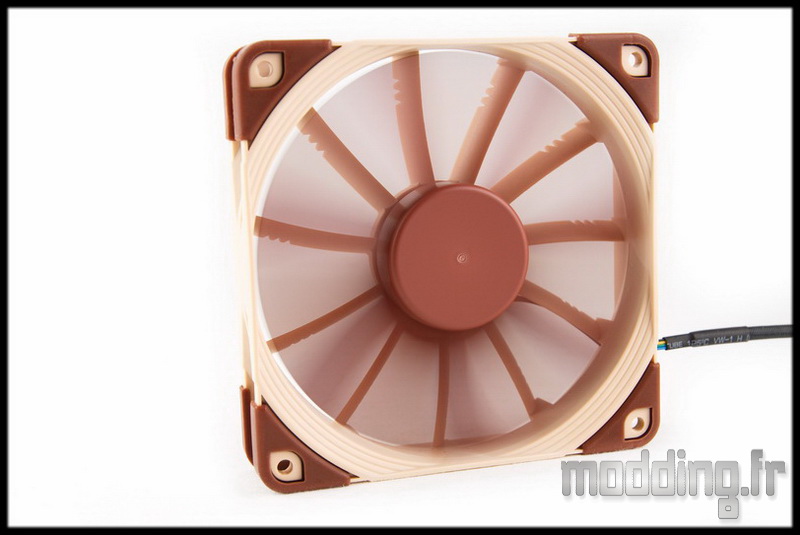

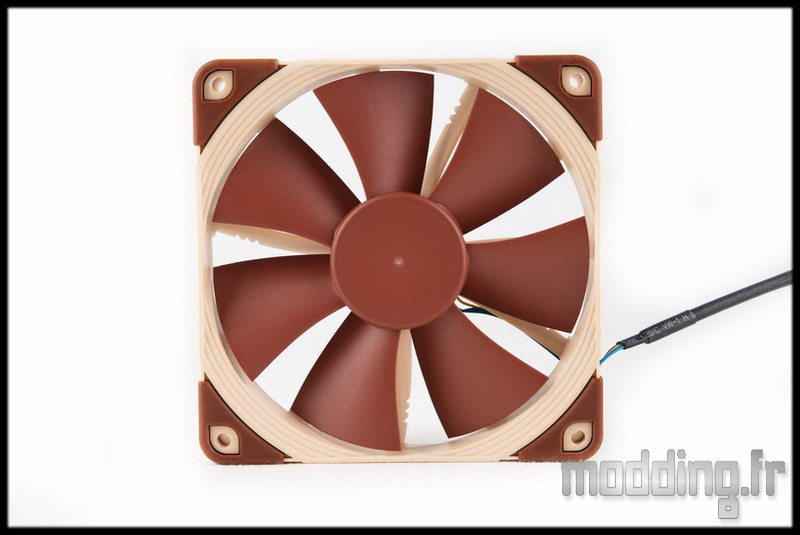

Le NF-F12 est le ventilateur qui accompagne le ventirad NH-U12S.
Il s’agit d’un ventilateur en 120 mm aux couleurs qui caractérisent la marque Noctua. Il a une puissance consommée de 0.6 W pour un Ampérage de 0.05 A.

Le NF-F12 est muni d’artifices ayant pour but d’optimiser le flux d’air tout en diminuant la nuisance sonore, telles que ces 11 aubes qui renforcent et canalisent le flux d’air.
L’angle, qu’elles forment avec le centre du cadre, diffère entre elles ce qui a pour but d’étaler la bande de fréquence sonore et donc avoir un bruit moins agressif à l’oreille.
Noctua baptise ce système : Focused Flow.
Il en résulte une pression statique max de 2.61 mm H2O et un débit d’air max de 93.4 m3/h.

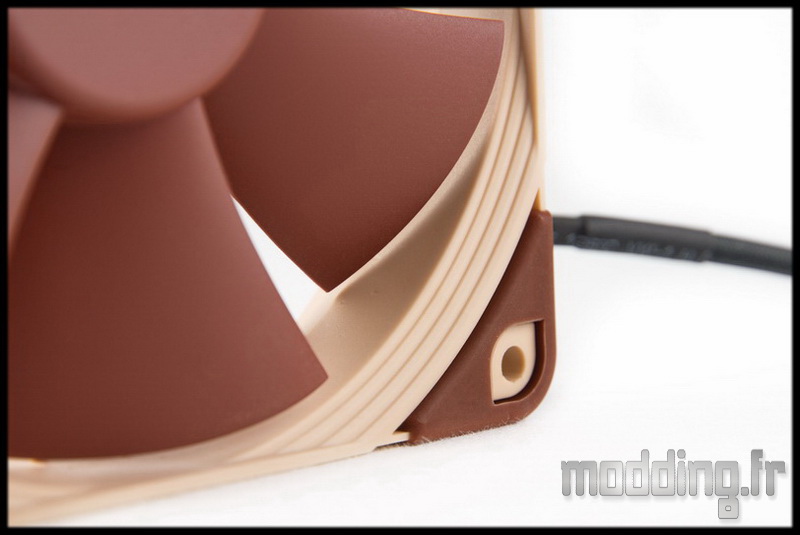

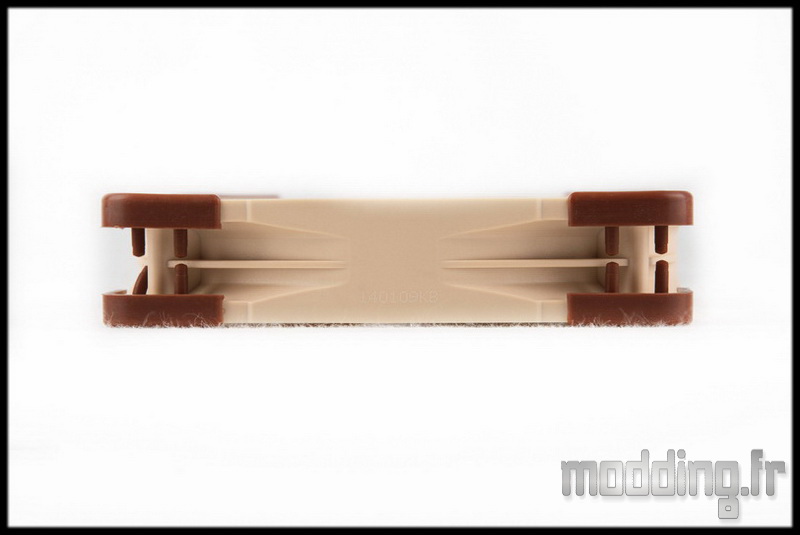

Il fait 25 mm d’épaisseur, son cadre de couleur “vanille” se voit renforcer par ces ajouts de matière sur le pourtour.

Des patins caoutchoucs, repartis aux 4 coins du ventilateur, limitent la transmission de vibration.
Ces petites marches d’escalier au bord du cadre ne sont pas là que pour le design… elles apportent un renfort du flux d’air tout en améliorant la qualité du niveau sonore.
Le système s’appelle : Stepped Inlet.

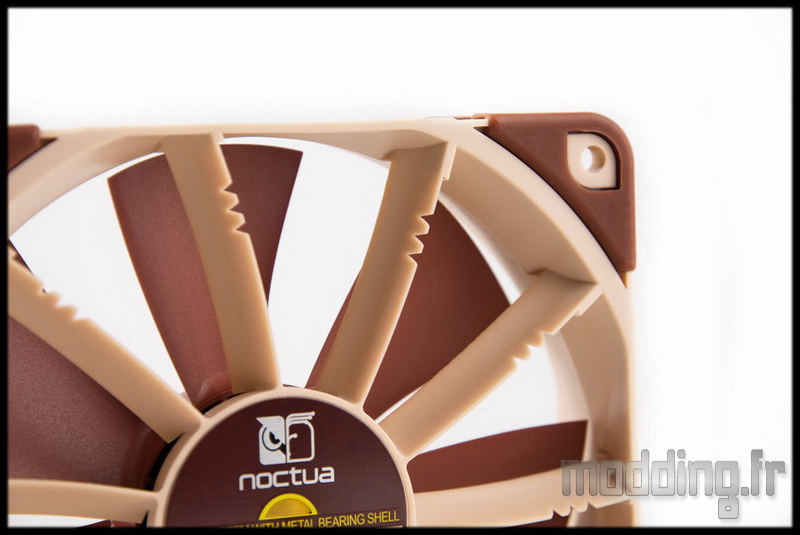

Il est accompagné de microstructures siégeant sur la bande interne du cadre, toujours dans le cadre de l’optimisation flux d’air et niveau sonore.

Noctua ne s’arrête pas là en terme de technicité, la marque rajoute ces encoches sur les aubes qui améliorent la fluidité du flux d’air et par voie de conséquence une diminution du niveau sonore.
Son petit nom : le Vortex Control.

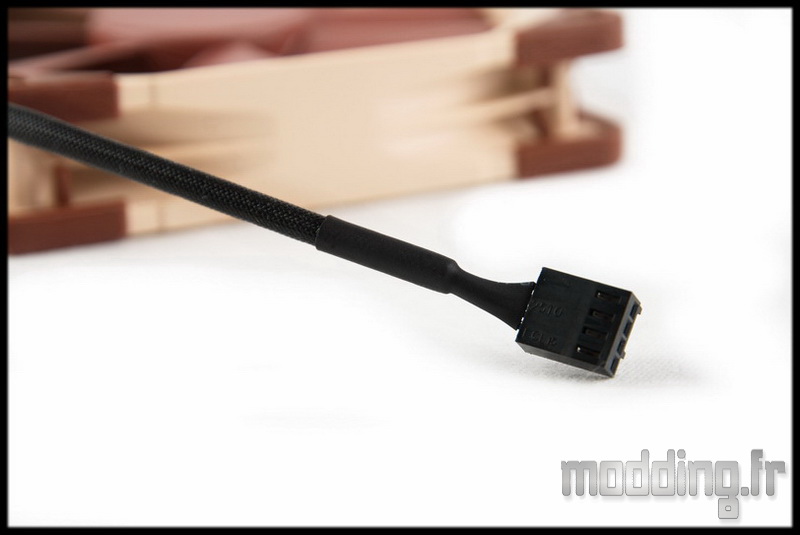

Le câble mesure 20 cm et est revêtu d’une gaine tressée noire aux mailles très fines ne laissant pas apparaître les fils noir, jaune, vert et bleu.
Il se termine par une prise 4-pins noire qui traduit la fonction PWM du ventilateur. Un circuit intégré NE-FD1 vient modifier l’impulsion électrique au signal PWM, il en résulte une élimination des bruits de commutation (le cliquetis).
Sa plage de vitesse de rotation s’étale de 300 à 1500 tr/min (+/- 10%).

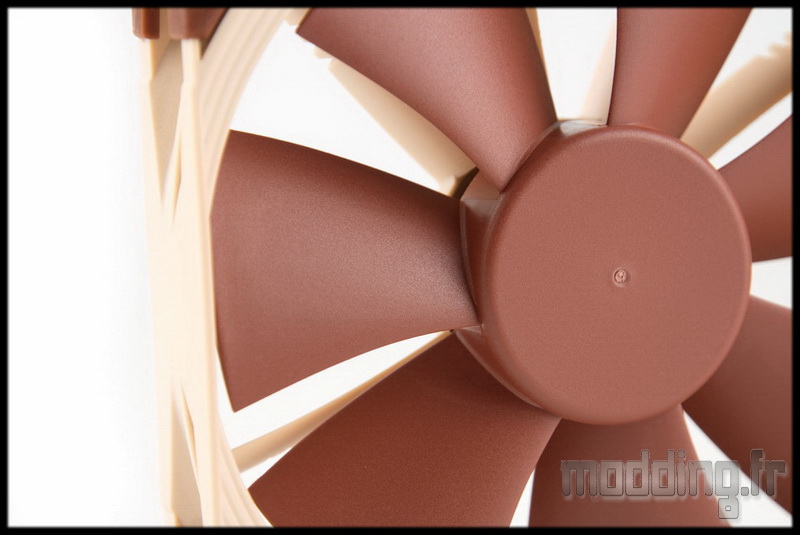

Les pales “chocolat” ne comportent aucun rajout ou artifice, elles sont au nombre de 7 et leur inclinaison vient compléter l’effet Focused Flow.
Elles sont mues par un moteur monté sur le système de roulement SSO2.

A pleine vitesse, le NF-F12 génère, d’après les spécifications Noctua, un niveau sonore de 22.4 dB(A).

Les spécifications du NF-F12 :

	NF-F12
Dimensions	120 x 120 x 25 mm
Branchement	4pins PWM
Type roulement	SSO2
Vitesse de rotation (12 V)	1500 tr/min +/- 10%
Vitesse de rotation (LNA)	1200 tr/min +/- 10%
Débit d’air (12 V)	93.4 m3/h
Débit d’air (LNA)	74.3 m3/h
Niveau sonore (12 V)	22.4 dB(A)
Niveau sonore (LNA)	18.6 dB(A)
Puissance	0.6 W
Ampérage	0.05 A
Durée de vie	150 000 h
Garantie	6 ans
