Le montage : Socket 115x
On passe au montage sur une carte mère mini ITX à laquelle se destine le NH-L9x65.
Nous sommes sur un Socket 1150, on se munit alors de la backplate spécifique à ce Socket.

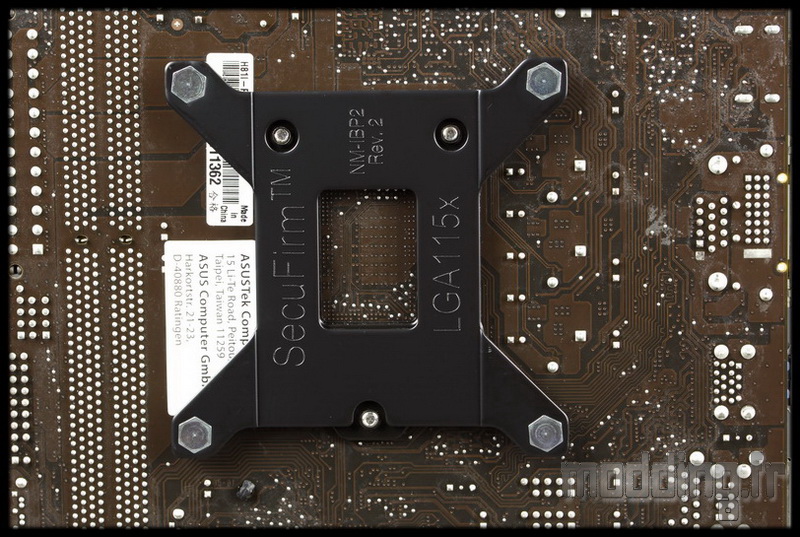

Celle-ci étant déjà pré-montée, nous n’avons qu’à la mettre en place au dos de la carte mère.
Il suffit juste de respecter le sens de la backplate afin de faire correspondre les trous aux vis du Socket.

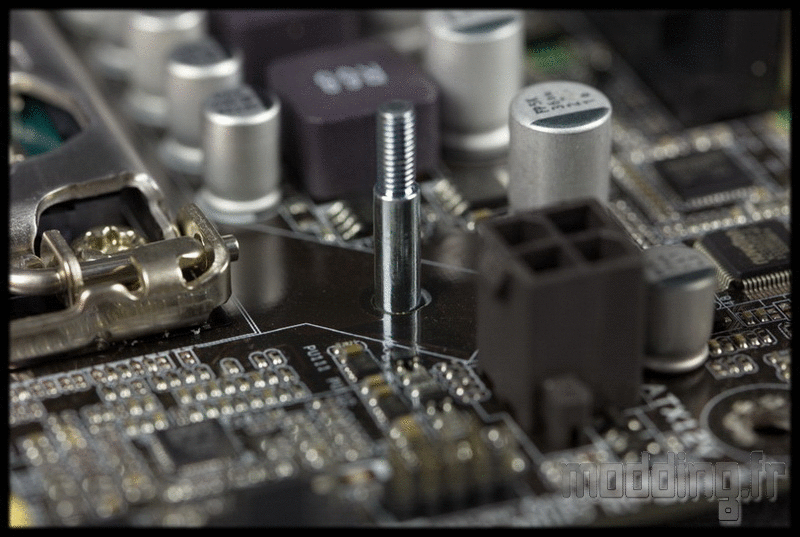

Les 4 vis de la backplate passent au travers du PCB de la carte mère, nous mettons en place les entretoises en plastique noir.

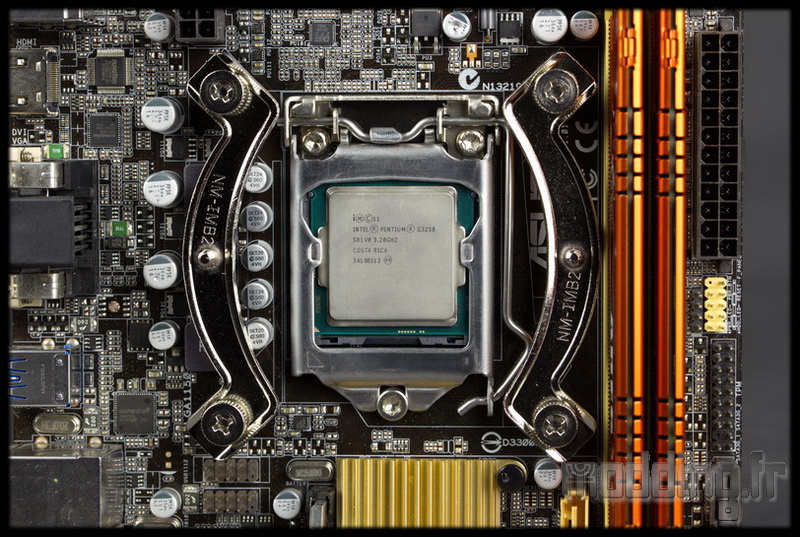

Prennent place ensuite les deux pattes de fixations que l’on fixe à l’aide des boulons vissés à la main.
On pourra terminer le vissage avec le tournevis fourni.

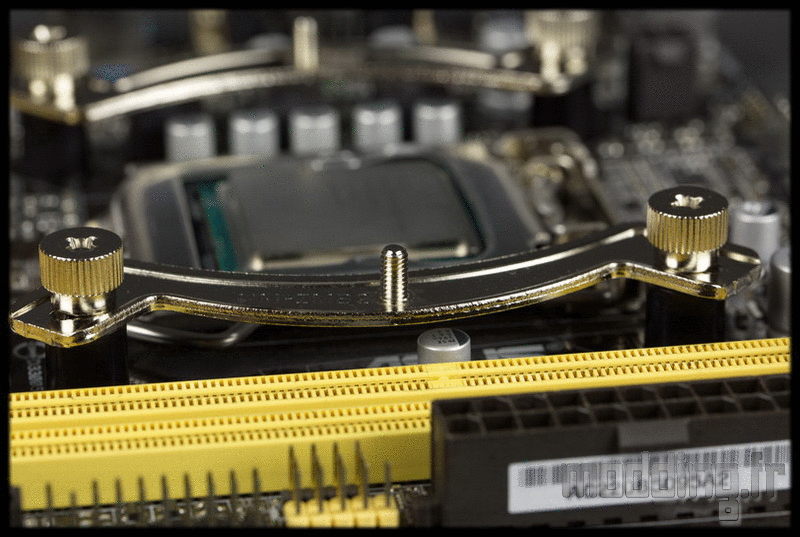

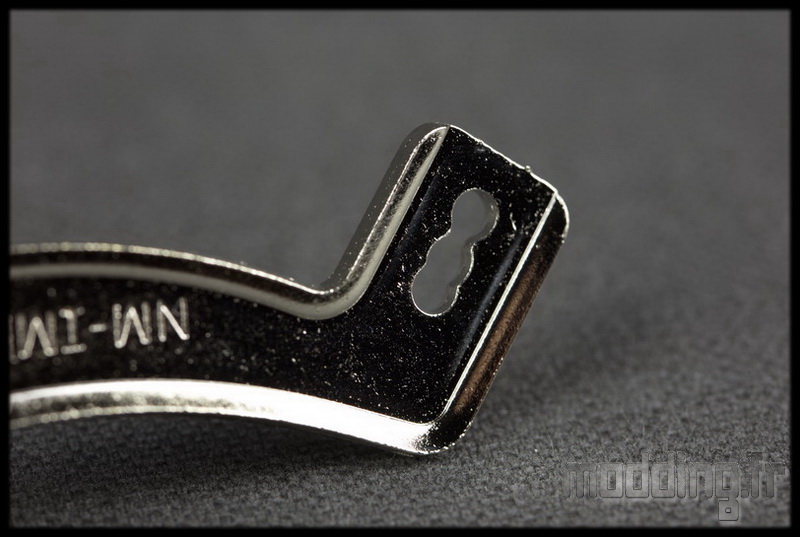

On remarque que les pattes de fixation sont munies de trois trous.
Celui du milieu correspond au Socket 115x.
La surface du ventirad étant carré, peu importe le sens de positionnement du radiateur.

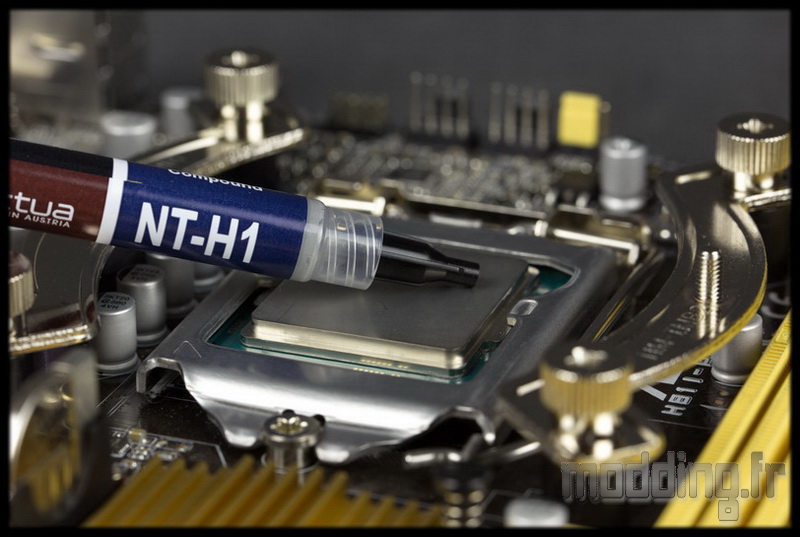

On met en place la pâte thermique.

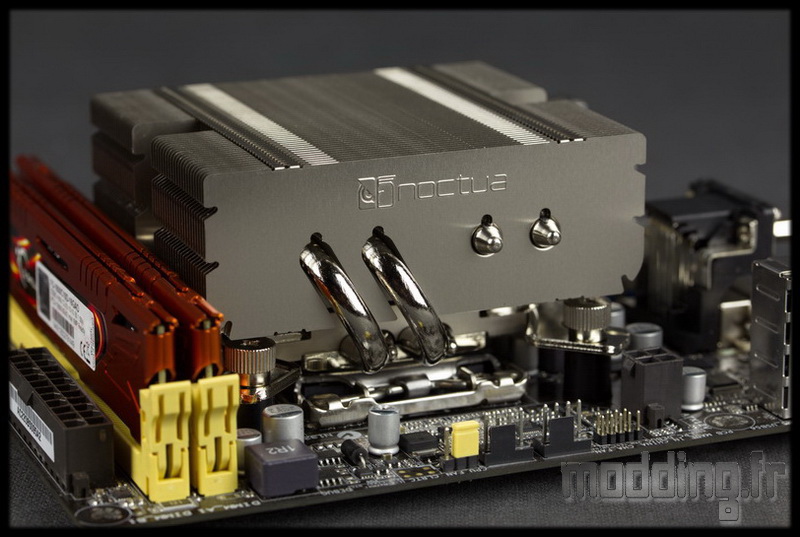

On positionne ensuite le radiateur de façon à faire coïncider les vis de fixation montées sur ressort avec le pas de vis des pattes de fixation.
Tout en maintenant le radiateur sur le processeur afin d’éviter que des bulles d’air pénètrent dans la pâte thermique, nous vissons, tour à tour de façon alternative, chacune des deux vis afin que la base soit bien parallèle au processeur.
Le serrage se fait à fond, pas besoin de batailler, c’est le ressort des vis de fixation qui se charge de la pression du radiateur sur le processeur.
Un montage simple et efficace! sans avoir à se prendre la tête avec des détails.

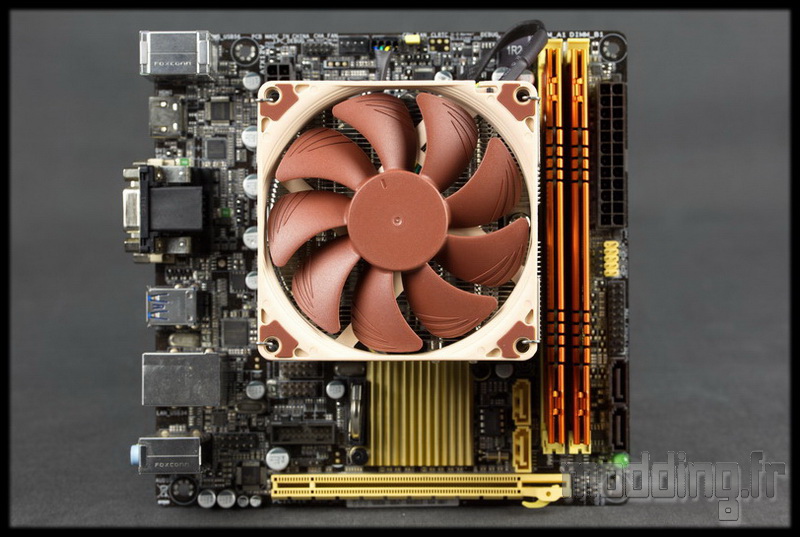

Il ne reste plus qu’à monter le ventilateur sur le radiateur et à brancher celui-ci sur la prise CPU Fan de la carte mère.

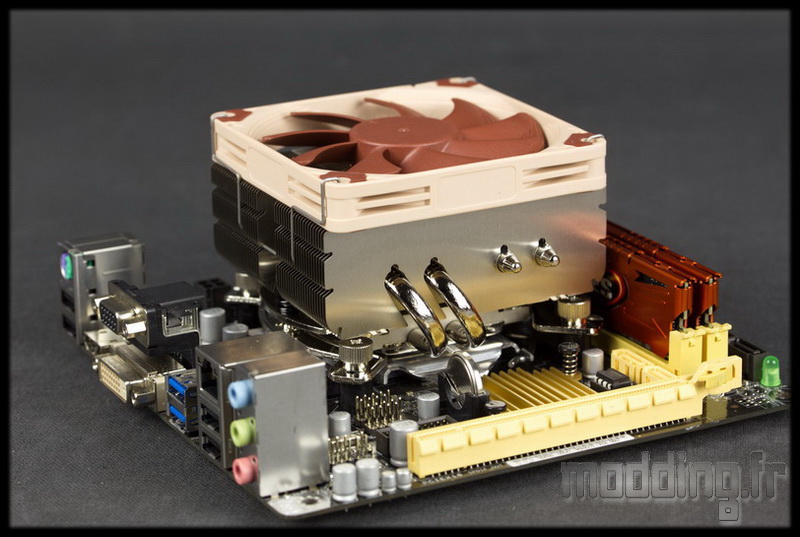

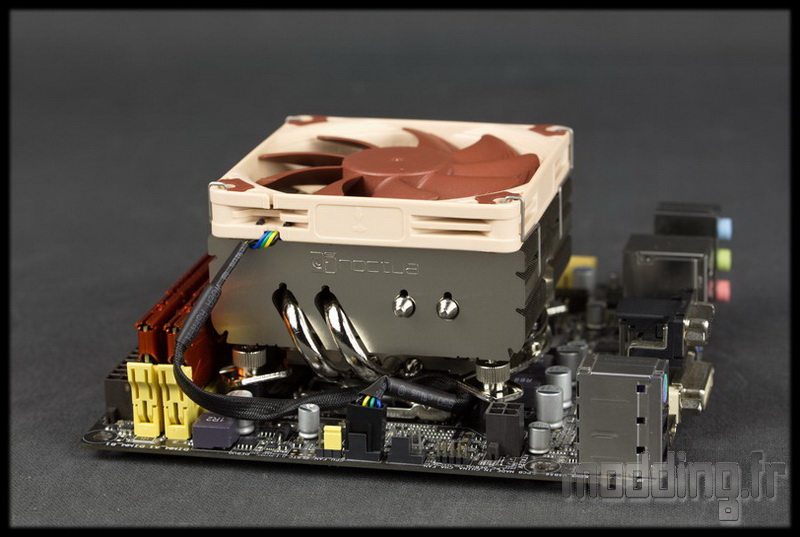

La forme compacte du NH-L9x65 facilite l’accès aux différentes prises contrairement à d’autres modèles Top Flow dont la surface du radiateur est plus conséquente.

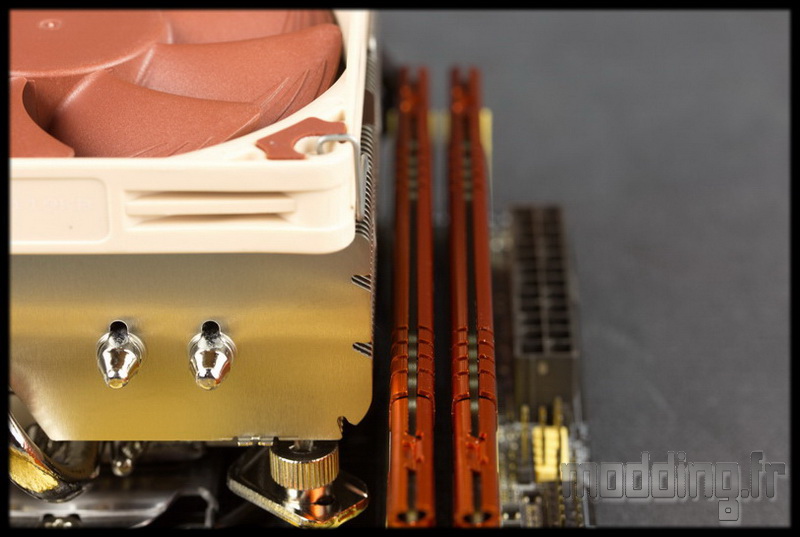

De plus, les slots mémoires ne sont pas recouverts ce qui permet de mettre en place toutes sortes de barrettes mémoires.

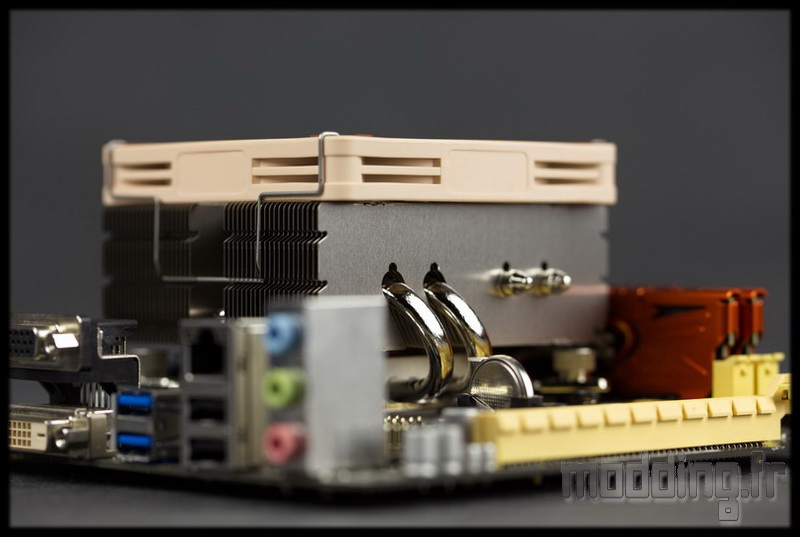

Et la carte graphique ne sera aucunement gênée!
Nous avons vraiment un ventirad taillé pour ce genre de carte mère.
Le gros plus étant les 65 mm de hauteur.
Voyons maintenant sur la page suivante ce qu’il en est en terme de refroidissement.
