Le ventirad :

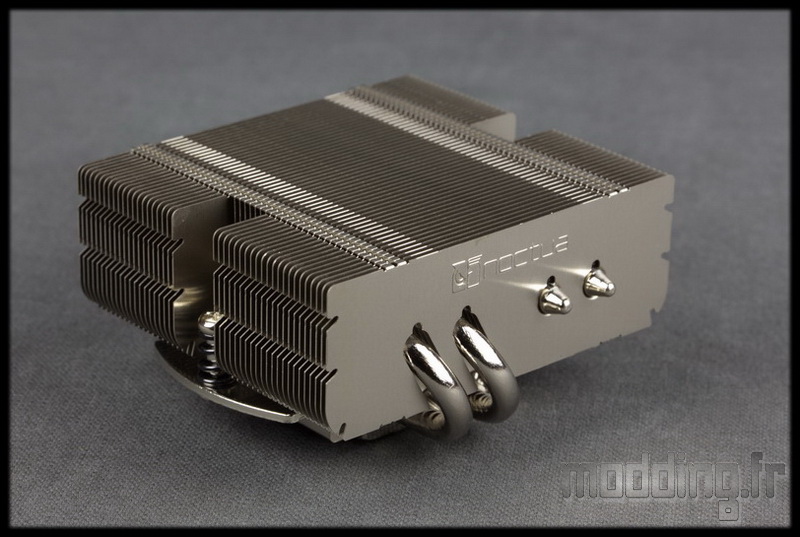

Le radiateur est constitué d’aluminium et de cuivre.
Ce dernier matériau est présent sur la base ainsi que les caloducs et est recouvert d’une couche de nickel.
Un pavé de forme carré avec seulement 95 mm de coté.
Cette dimension, engendrant une faible surface d’occupation sur une carte mère mini ITX, permet d’avoir facilement accès aux différentes prises présentes sur cette carte mère et proche du Socket sans être gêner par le ventirad.
Le gros plus de ce NH-L9x65 est la faible épaisseur de son radiateur de seulement 51 mm.
En parlant de gros… compact d’accord, mais il pèse 340 g à vide.

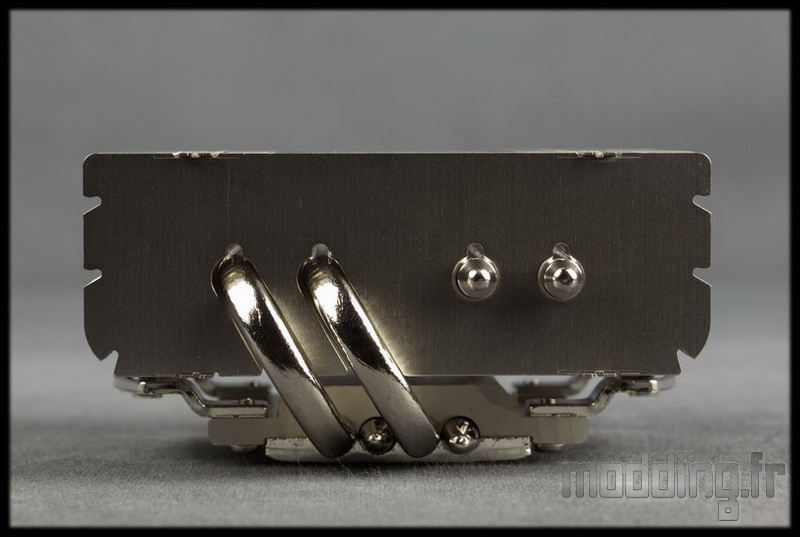

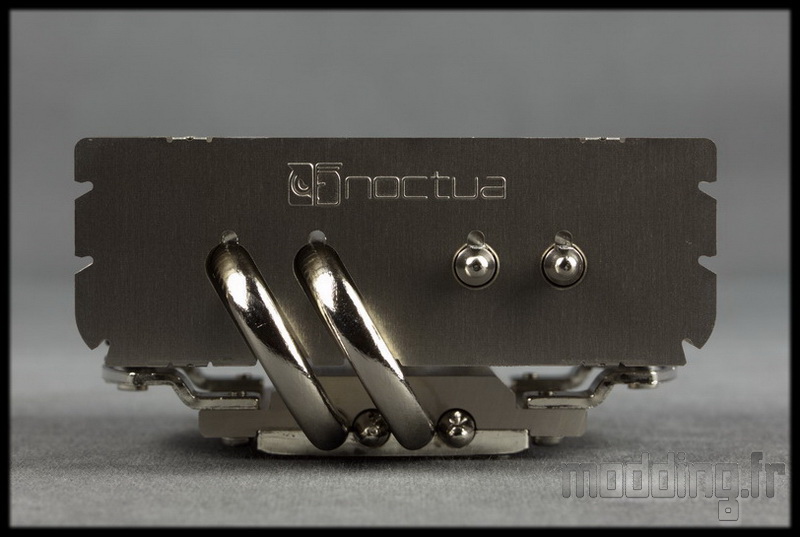

Quatre caloducs partent de la base pour plonger dans les méandres des nombreuses ailettes que constitue le radiateur.
Les ailettes sont au nombre de 50 et sont constitué d’aluminium.
Nous avons un aspect brossé sur leur surface.
La dernière ailette est flanquée du logo Noctua.

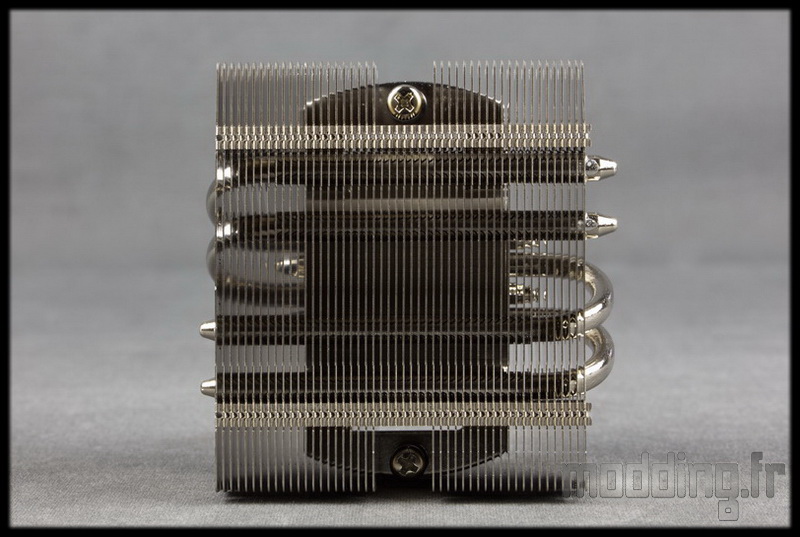

Nous avons une bonne répartition des 4 caloducs qui s’étalent ainsi sur toute la surface des ailettes et profitent ainsi au maximum du flux d’air généré par le ventilateur.

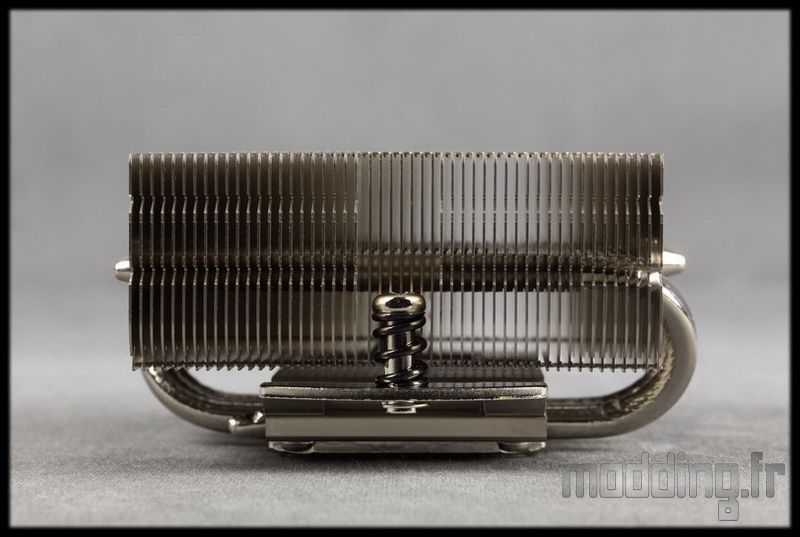

On remarque que les ailettes au centre du radiateur sont plus courtes pour permettre le passage des deux vis de fixation.

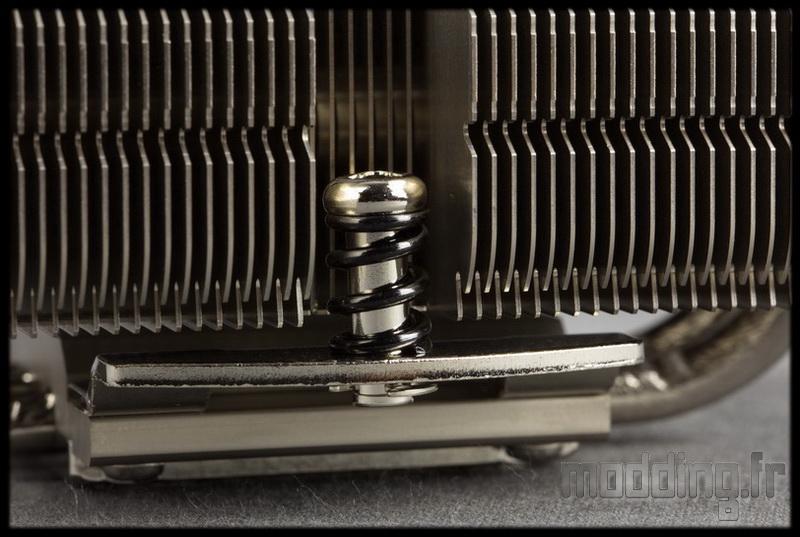

Deux vis de fixation montées sur ressort pour appliquer la tension adéquate sur le processeur.

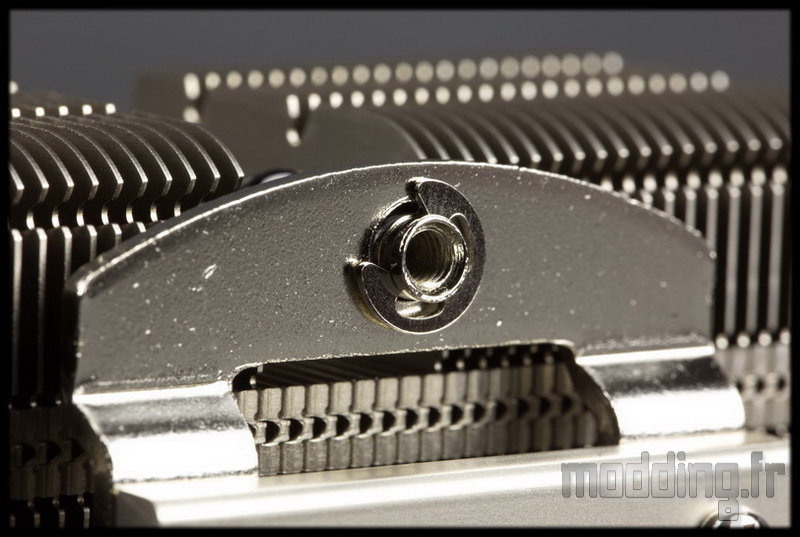

Elles sont solidaires des pattes de fixation par un circlip.
Les pattes sont elles mêmes déjà montées sur la base par 4 vis.

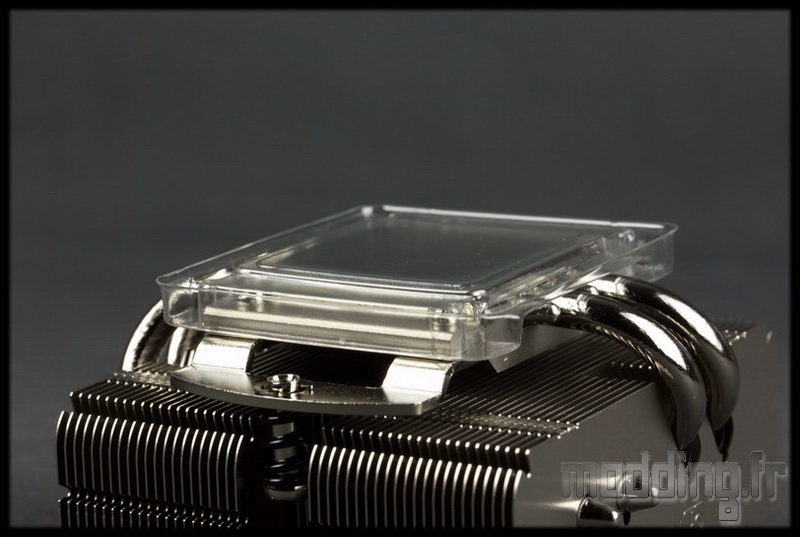

Une base protégée par un couvercle en plastique transparent prenant la forme de la dite base.
Point de pâte thermique en place sur la base, Noctua fournissant la seringue de NT-H1 et laissant le soin à l’utilisateur d’appliquer la pâte comme il l’entend.

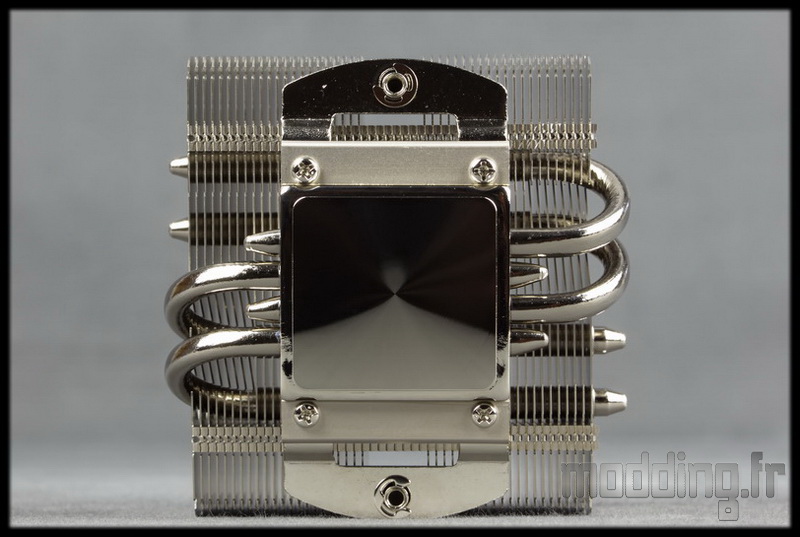

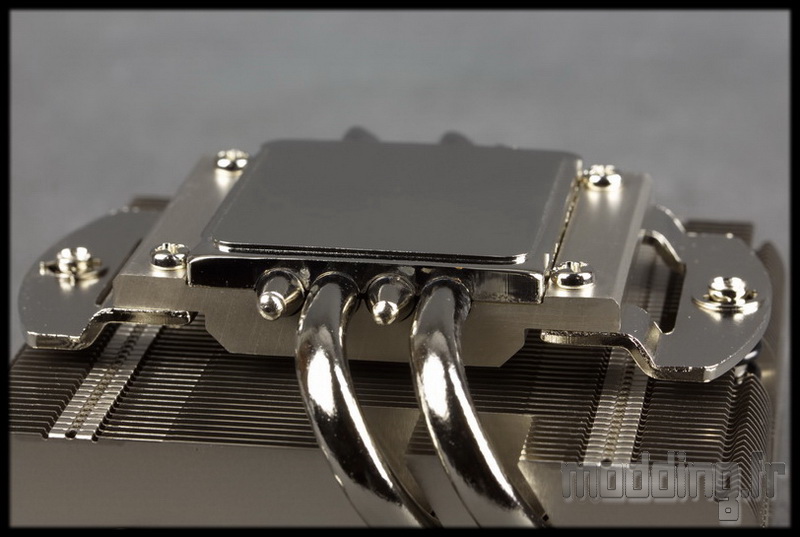

La base est en cuivre recouvert de nickel.
Elle est chapeautée par une plaque en aluminium qui emprisonne ainsi les 4 caloducs et supporte les deux pattes intégrants les deux vis de fixation.

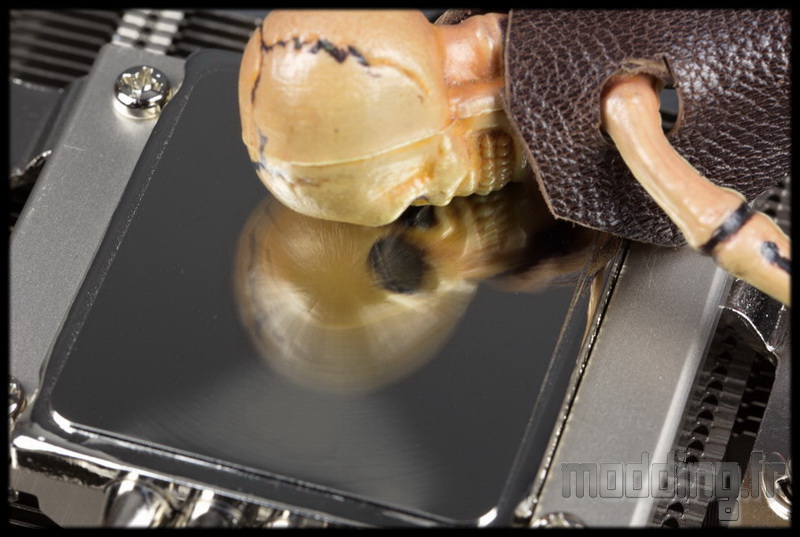

Qui dit finition miroir, dit forcement présence d’Xray en admiration devant son reflet…

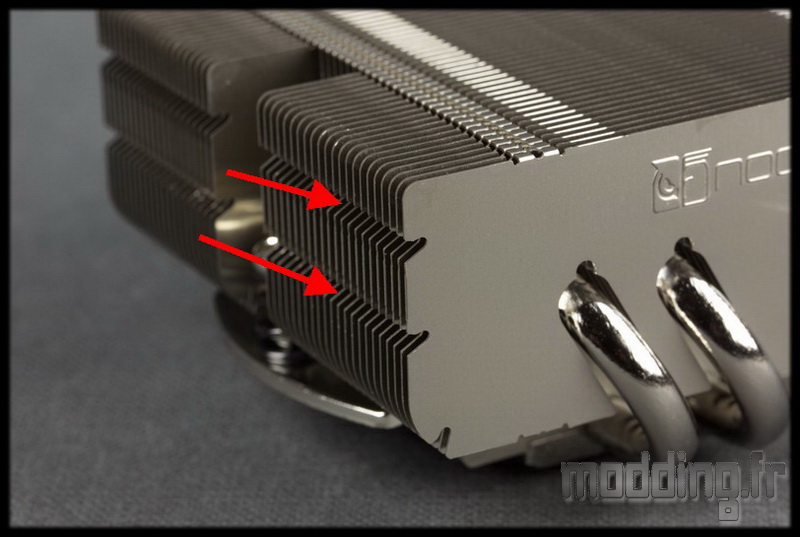

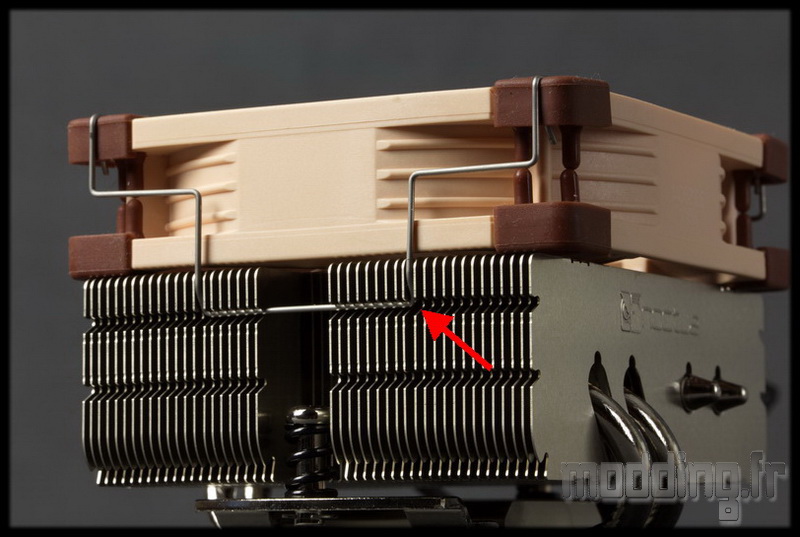

On remarque que le profil des ailettes contient deux encoches reparties sur la hauteur du radiateur.

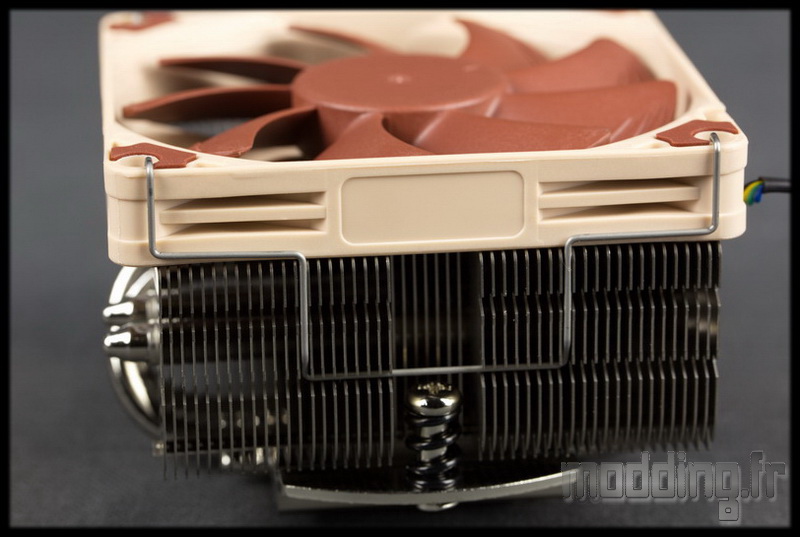

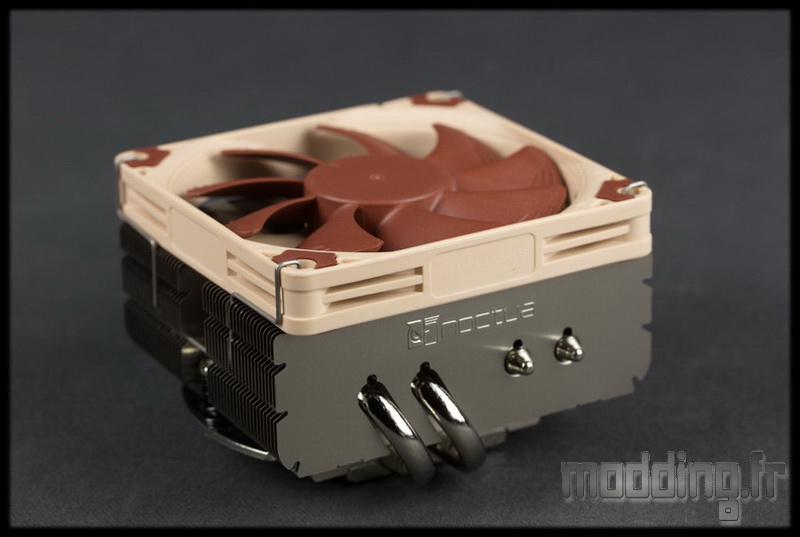

L’encoche inférieure permet la mise en place du ventilateur NF-A9x14 et ses 14 mm d’épaisseur qui amène une hauteur totale du ventirad à 65 mm (d’où son nom NH-L9x65…).
95 mm de coté.
65 mm de hauteur.
413 g poids total
Un ventirad taillé pour les cartes mères mini ITX qui prendront place dans des mini boîtiers où la place est réellement comptée.

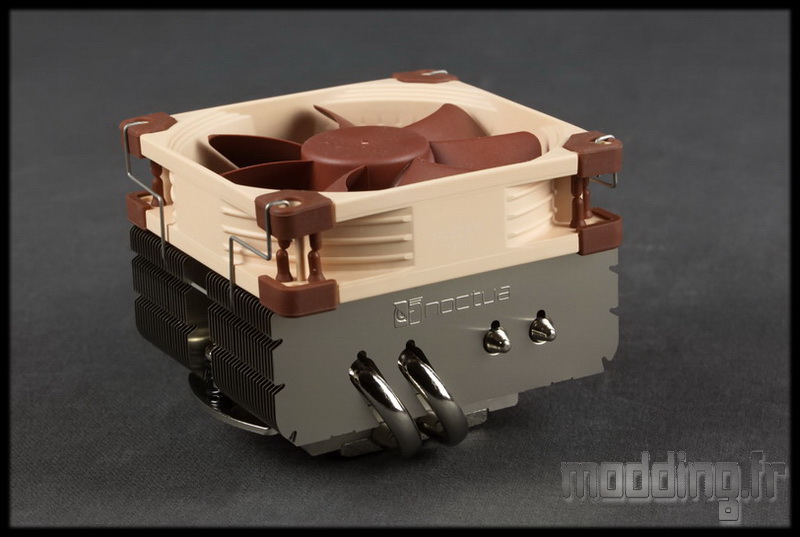

Mais si on a un peu plus de marge en hauteur, la deuxième encoche (supérieure) permet, toujours avec les mêmes attaches métalliques, de fixer un ventilateur 92 mm d’épaisseur plus classique de 25 mm.
Ainsi un NF-A9 PWM pourra aisément prendre place sur le radiateur.
