Tests :
Config de test :
Niveau sonore
Les ventilateurs du boitier ARK 90
Un test est effectué sur les ventilateurs du boitier : RF140.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

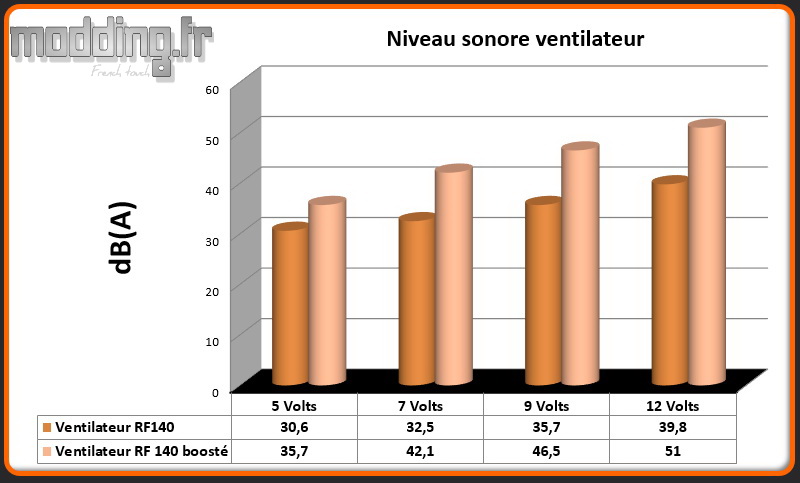

Niveau sonore

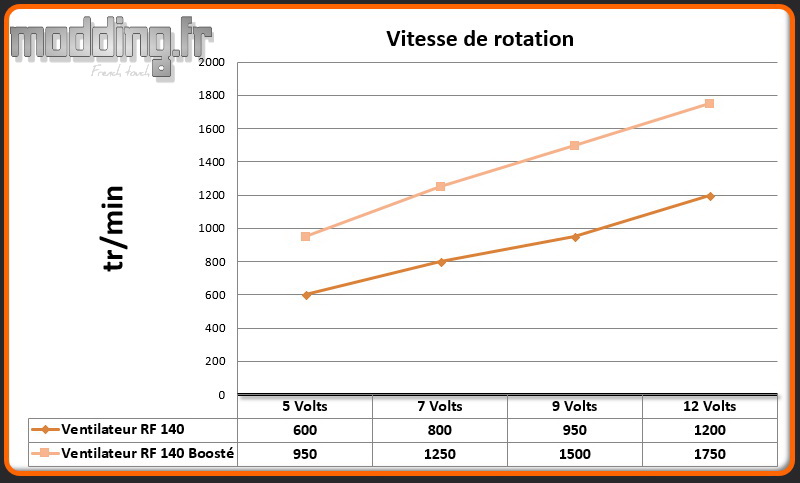

Vitesse de rotation
Le RF 140 classique est nettement plus tranquille que sa version boostée !!! Il reste discret voire même silencieux du moment où on atteint sa vitesse minimale.
Les RF140 dopés aux ampères (0.48 A contre 0.17 A) donnent plus de voix… du coup, le souffle est plus conséquent.
A noter que nous avons un relevé minimale de 950 tr/min mais sa gestion PWM permet de baisser sa vitesse encore plus bas : 500 tr/min (+/- 200).
Ambiance sonore

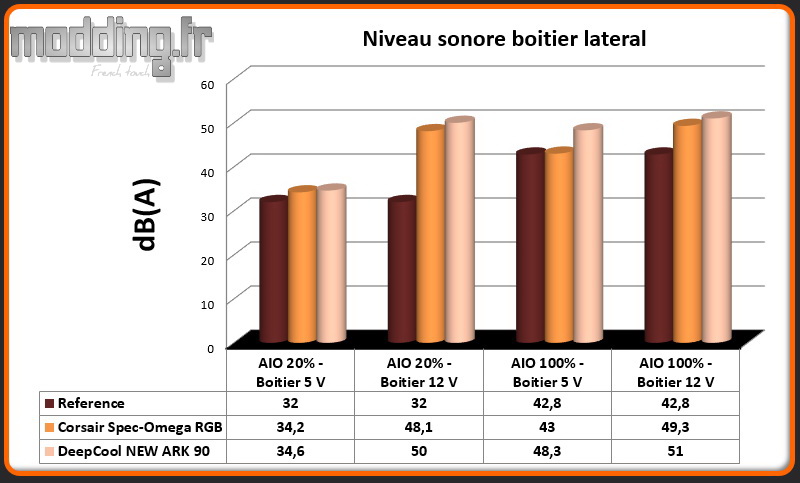

Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

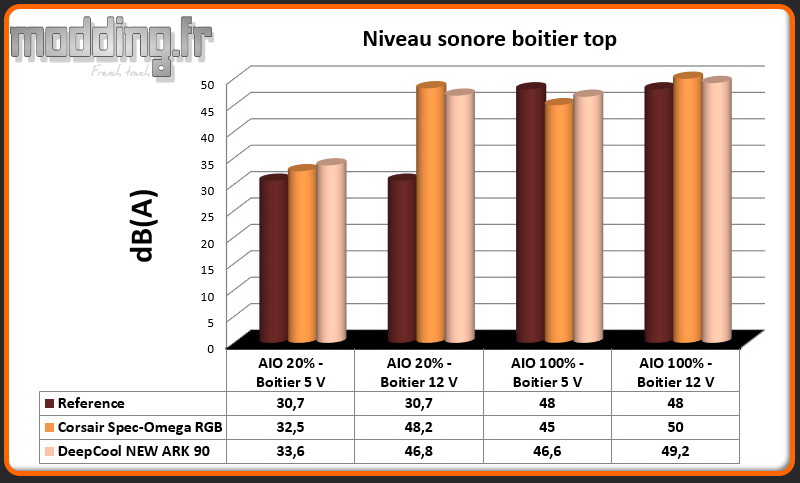

- à 25 cm du dessus du boitier.
Le relevé se fait sous deux configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Captain 280EX RGB 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Captain 280EX RGB 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation Captain 280EX RGB 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Captain 280EX RGB 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, les ventilateurs du Captain 280EX RGB sont gérés par le logiciel QFan Control de notre carte mère.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la Barbade….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre notre config test hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Corsair H60 se positionnent dans le boitier.
Malgré la présence de 4 ventilateurs dont trois en version boostée, le NEW ARK 90 fait aussi bien que le boitier précédemment testé. Bon, on peut pas non plus dire que ce dernier soit une référence dans ce domaine…
Il faut l’avouer, à pleine vitesse c’est bruyant! même avec des écouteurs sur les oreilles on devrait parvenir à entendre la ventilation du boitier.
En diminuant la vitesse des différents ventilateurs au minimum, nous calmons nettement la nuisance sonore mais cela n’atteint pas le silence “absolu”.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sondes SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du Captain 280EX RGB sont configurés dans le bios avec QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

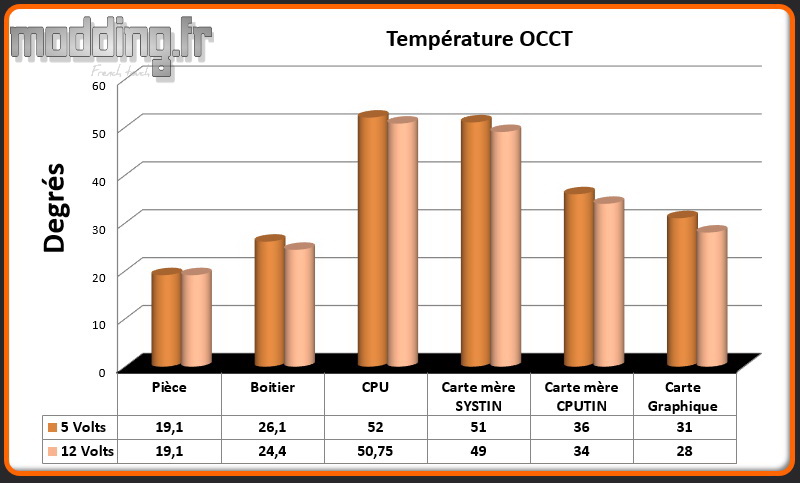

OCCT CPU

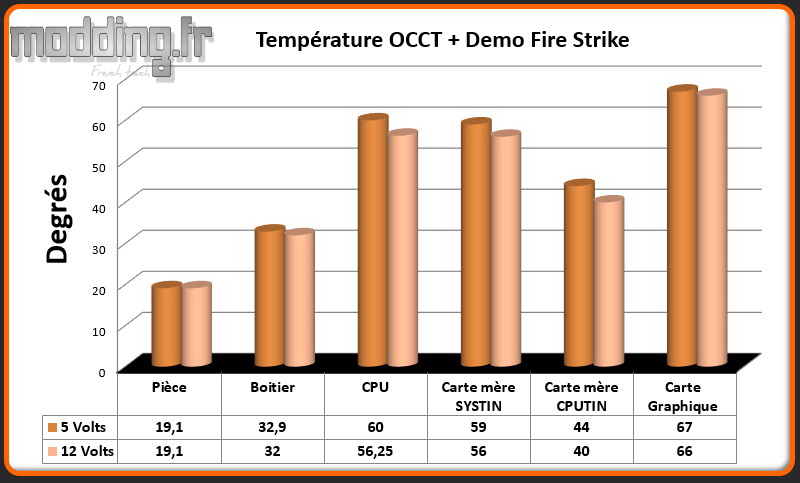

OCCT CPU + Fire Strike
Le passage de 5 V à 12 V n’apporte que peu d’amélioration dans les températures sous OCCT. C’est un peu plus parlant sous le test combiné essentiellement pour le CPU qui subit les affres de l’activité de la carte graphique.
Ces résultats nous permettent de relativiser la nécessité de pousser la vitesse des 2 ventilateurs “boitier” présents dans le NEW ARK 90 et nos oreilles devraient être du même avis…
Et en se référant aux résultats propres au Captain 280EX RGB sur la config hors du boitier, la diminution de la vitesse de ses propres ventilateurs n’engendre aussi qu’un impact relativement minime sur ses performances.
Nous allons comparer les résultats avec ceux relevés sur la config test hors du boitier posée à l’horizontale(Référence) et avec les boîtiers précédemment testés embarquant cette config test. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous gardons dans le boitier NEW ARK 90 son propre système de refroidissement : Captain 280EX RGB.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

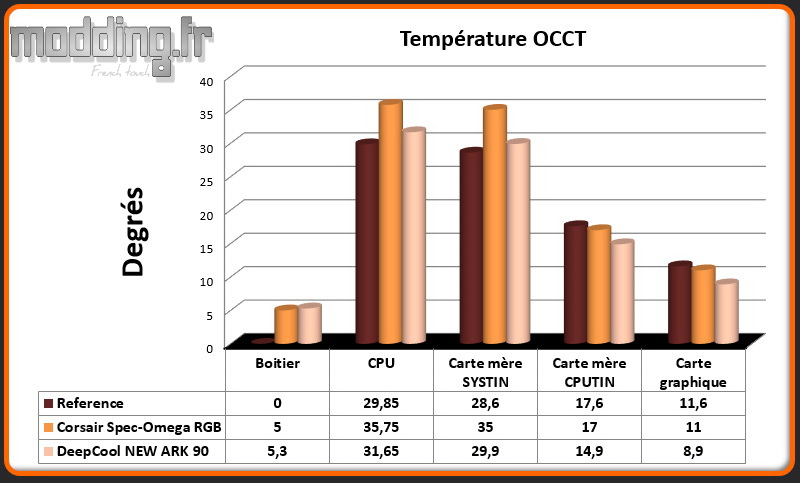

Comparatif OCCT CPU

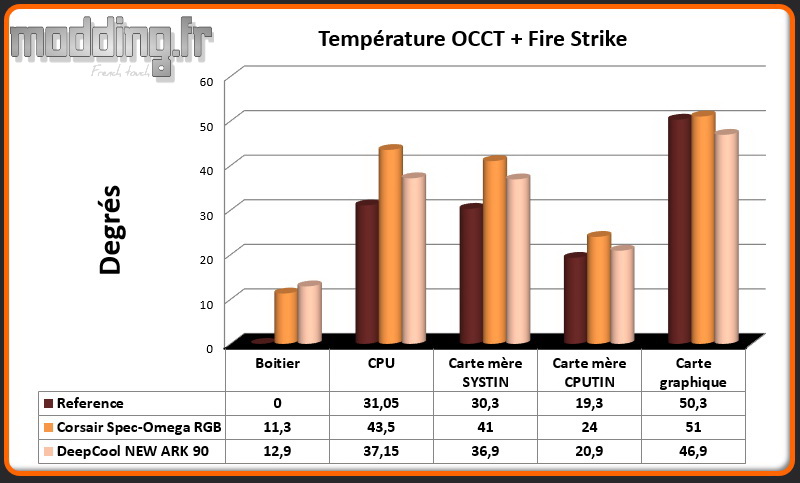

Comparatif OCCT CPU+Fire Strike
Les performances du Captain 280EX RGB permettent de bien refroidir notre CPU.
Même la carte graphique profite de la ventilation générale du boitier malgré que l’orientation des ventilateurs ne lui soit pas optimal.
Les généreuses dimensions du compartiment principal participent quelque peu à ces résultats.
