L’extérieur :
Voici le NEW ARK 90 doté de ses trois panneaux en verre trempé qui prennent place sur la façade, le haut du boitier et au niveau de la porte principale.
Le design est des plus sobre avec cette robe noire qui joue sur les aspects brillant du verre trempé et satiné de la structure en plastique (et non pas de l’aluminium… mais de l’ABS).
Point de courbe sur ce boitier si ce n’est la présence d’une colonne cylindrique qui marque la frontière entre la zone en verre trempé et la zone en plastique.
On découvre ainsi les deux parties du boitier en séparant, de façon virtuelle, le compartiment principal des coulisses.
Les dimensions sont conséquentes pour un format qui flirte avec le grand tour. Nous avons 232 mm de large sur 530 mm de profondeur pour une hauteur totale de 545.5 mm (les 0.5 mm sont liés aux patins en caoutchouc présents sous les pieds….).
Poids à vide : 14.34 kg.
Le boitier est constitué de verre trempé, de plastique (ABS) et d’acier (SGCC).

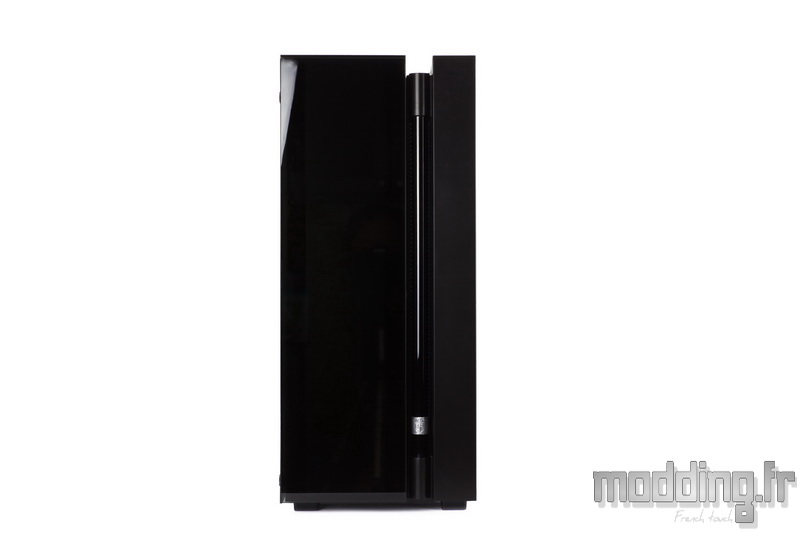

La façade est divisée en deux parties séparée donc par une colonne en acrylique (ou PETG).
Cette colonne n’est autre que le réservoir accessoire du Captain 280EX RGB, exit le module sous forme de “cassette” présent sur le DuKase Liquid ou le BaronKase Liquid.
Nettement plus stylé, ce réservoir s’intègre parfaitement dans la façade et sépare ainsi les deux compartiments du NEW ARK 90.

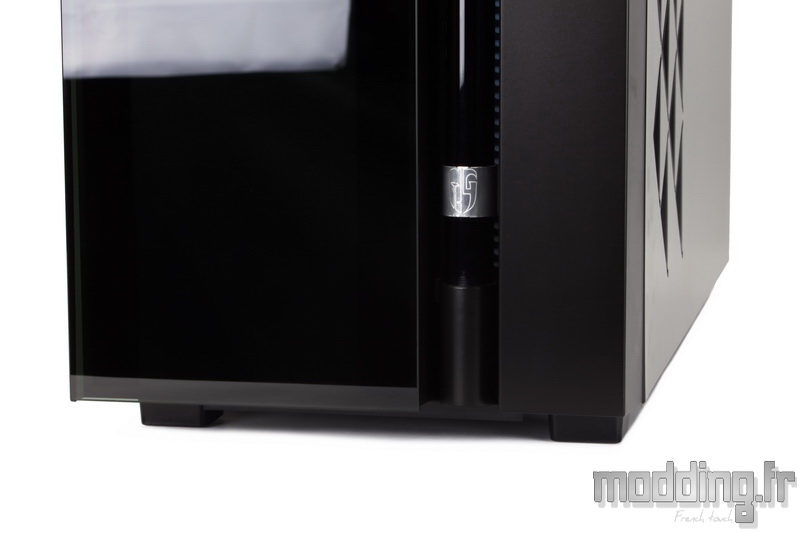

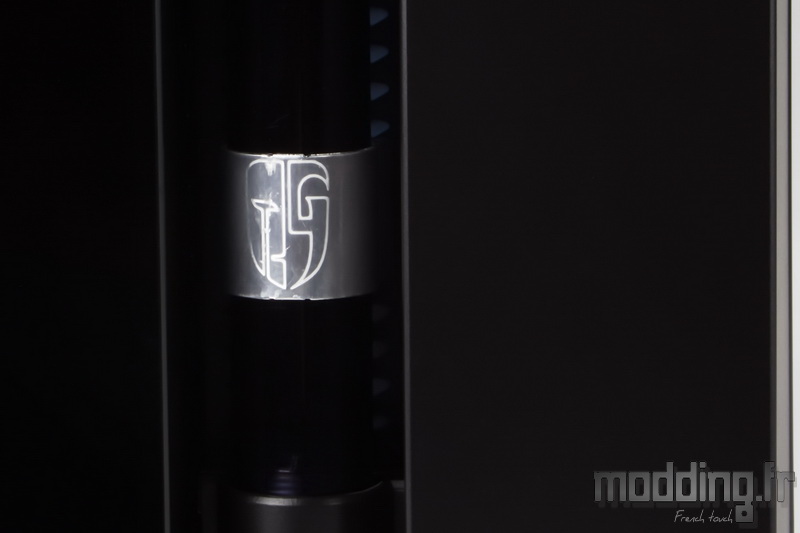

Afin de rester dans cette discrétion, tout en donnant un certain coté classe, le logo de la branche gaming Gamer Storm est gravé sur une bague en aluminium.
Cette bague prend position sur la colonne et peut éventuellement être déplacée le long de celle-ci.
Le compartiment des coulisses est identifié de par la structure en plastique mesurant 51 mm de large.
Le reste de la façade présente un panneau en verre trempé de 150 mm de large pour une épaisseur de 3 mm.
En introduction, nous avons émis la notion d’illusion mais ne vous y trompez pas, ici le verre trempé est juste collé sur une structure en plastique pleine. On pouvait s’attendre à un effet de transparence permettant de voir l’interieur du boitier une fois le PC allumé ou tout du moins des ventilateurs disposés à l’avant du châssis… Mais non… DeepCool aménage son propre style, d’où l’absence de vis à main à ce niveau.

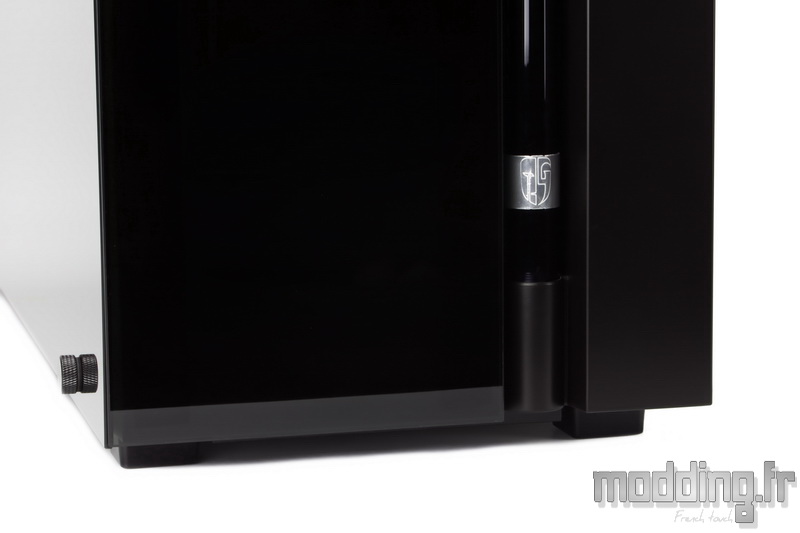

La colonne d’eau est prise en charge par la structure plastique du coté coulisses, ou du moins cela vient dissimuler les extrémités de celle-ci ou viennent s’insérer les tuyaux du Captain 280EX RGB.

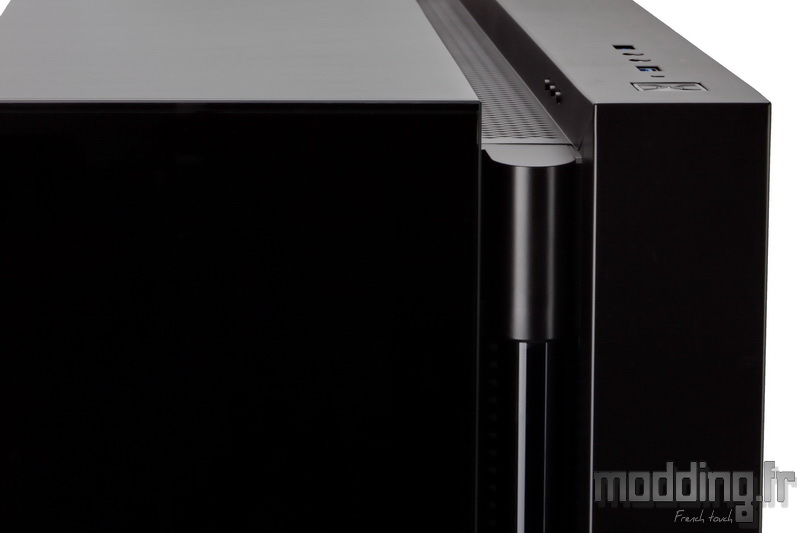

Comme ou peut le constater, le réservoir ne monte pas au niveau du Top du boitier, délaissant ainsi un canal qui se prolonge sur le haut du boitier et assurant la continuité du démarquage entre coulisses et compartiment principal.

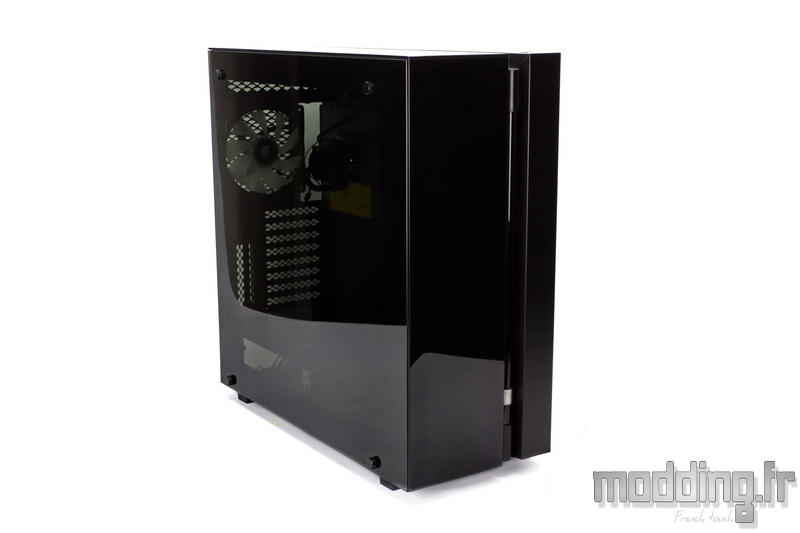

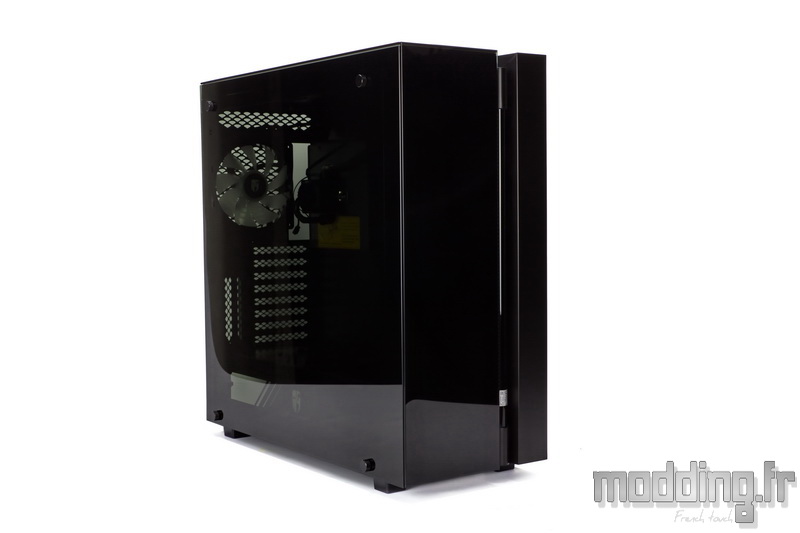

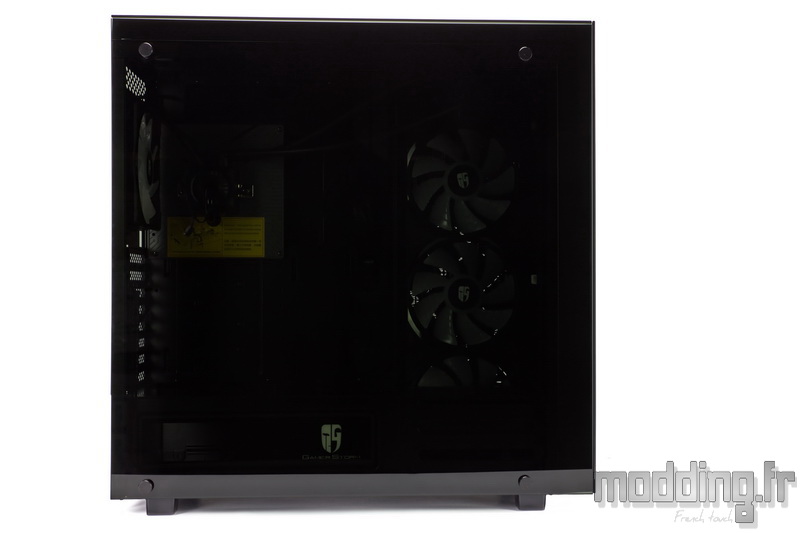

Au niveau de la porte latérale, c’est un large panneau en verre trempé qui prend place. Son aspect fumé, doté d’une teinte tirant sur le vert, laisse entrevoir la totalité du compartiment principal.
L’épaisseur est également de 3 mm.

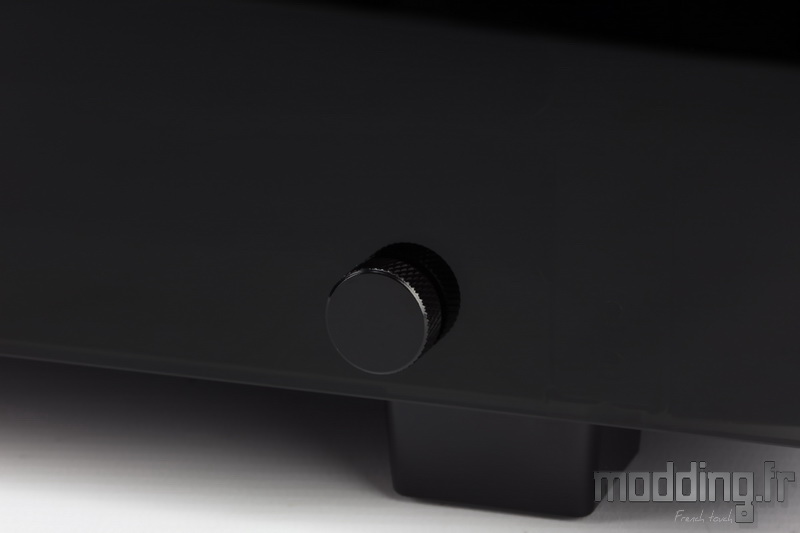

La vitre est maintenue par 4 vis à main noires de 15 mm de diamètre.

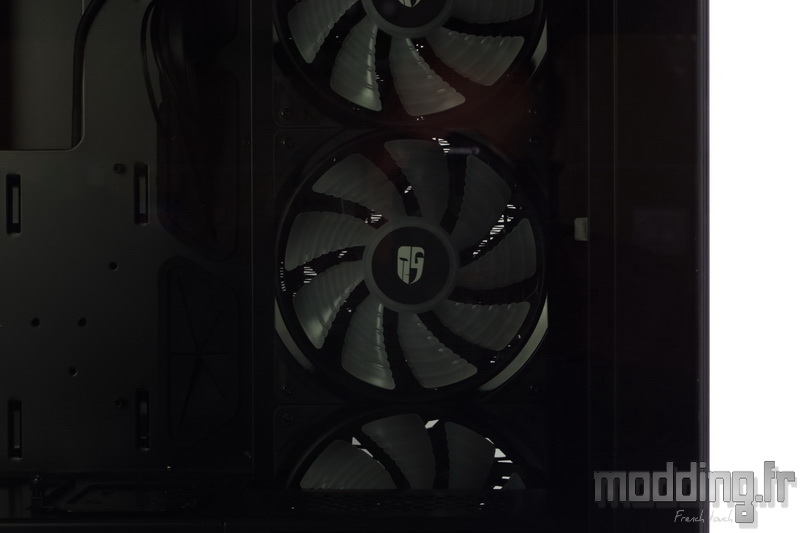

Au travers, nous distinguons les ventilateurs 140 mm placés à l’avant du plateau de la carte mère….
Les deux ventilateurs du haut se charge de refroidir le radiateur du Captain 280EX RGB, tandis que le troisième est plus là pour assurer la continuité d’un point de vue esthétique.
En bonne partie dissimulé sous le cache alimentation, il tombe en face de la cage HDD assurant la ventilation de cette dernière.
On distingue aussi le logo Gamer Storm qui se positionne sur le flanc du cache alimentation.

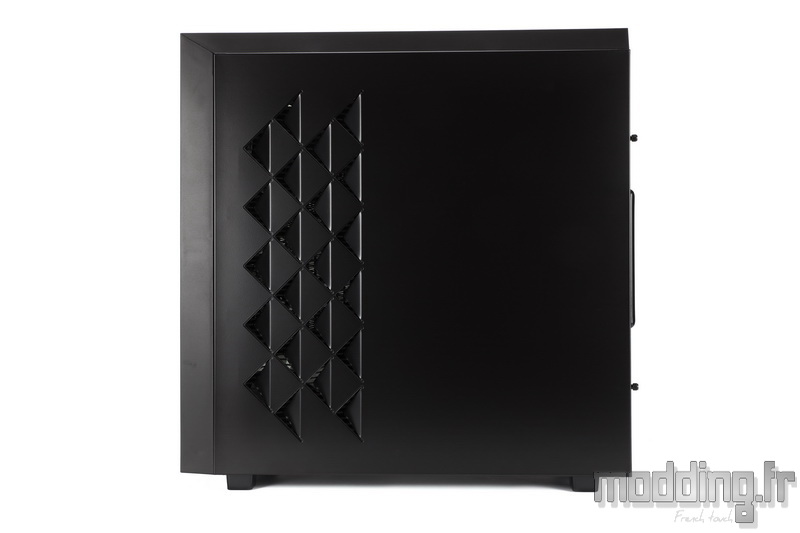

La porte controlatérale est en acier et présente une structure quelque peu original dans sa partie antérieure.
Il s’agit en fait de la grille qui assure l’extraction de l’air issu de la ventilation du radiateur du Captain.
La grille occupe toute la hauteur de la porte et un bon tiers de sa superficie.
Cela nous change d’une grille Mesh classique !!! Ainsi DeepCool assure le design de son boitier même dans les parties généralement hors de vue.

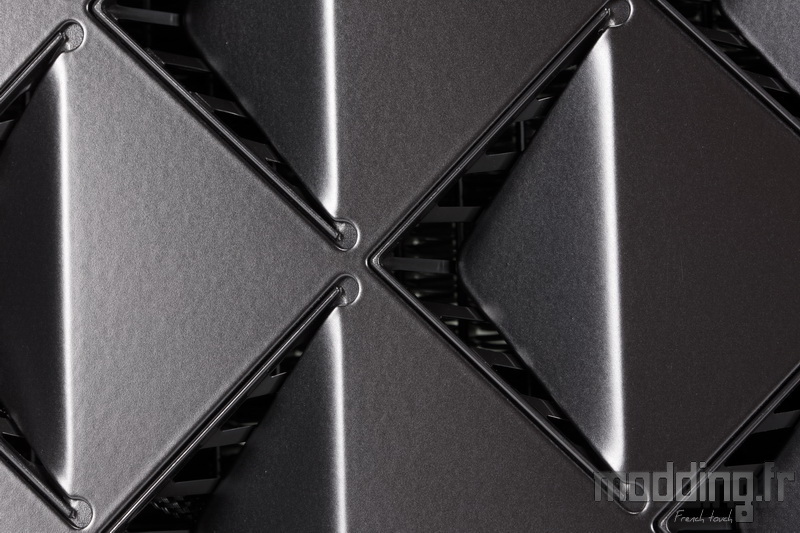

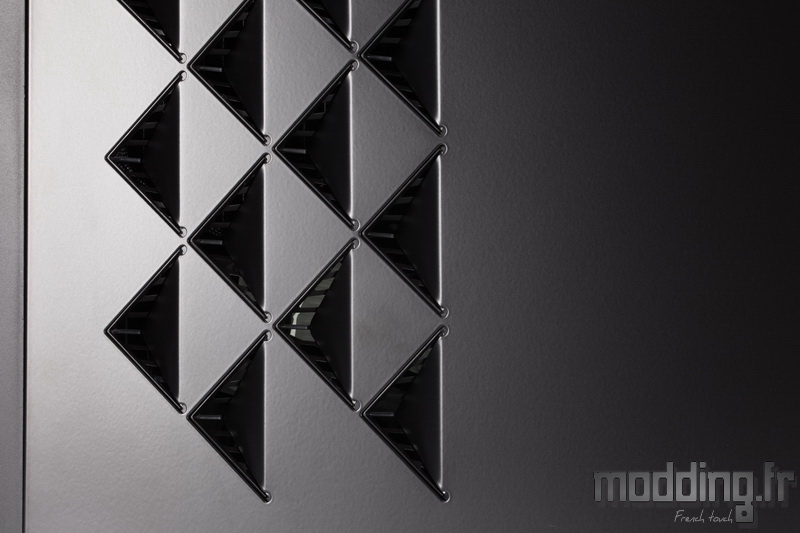

En se rapprochant un peu plus près, on apprécie le concept de cette grille avec ses formes en losange dont une moitié est découpée à même la structure en acier de la porte et légèrement pliée en dedans.
Cette pliure de 45° forme les différentes ouïes d’aération.
On distingue une structure en plastique à ce niveau qui prend ainsi place sur la face interne de la porte.

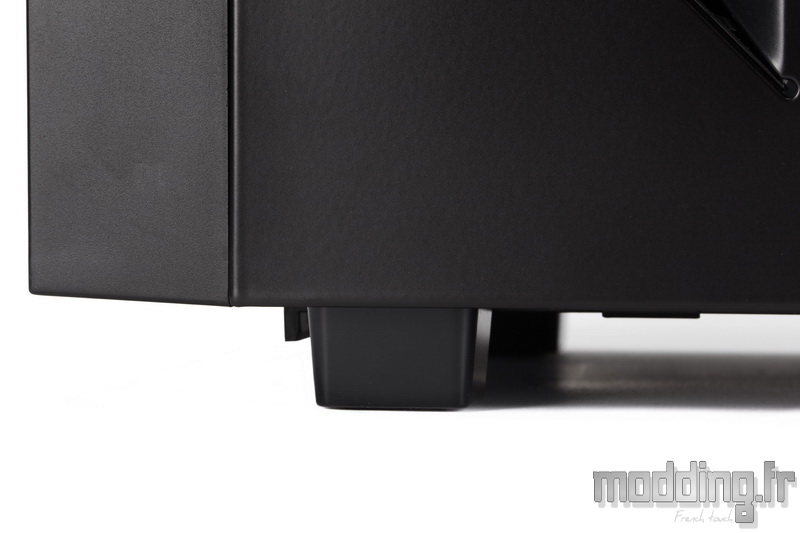

Les pieds par contre adoptent un style plus classique… Ils relèvent le boitier d’une vingtaine de millimètres.
On note l’effort au niveau de la teinte noire qui s’avère identique que ce soit sur la structure en acier de la porte et celle en plastique de la façade.

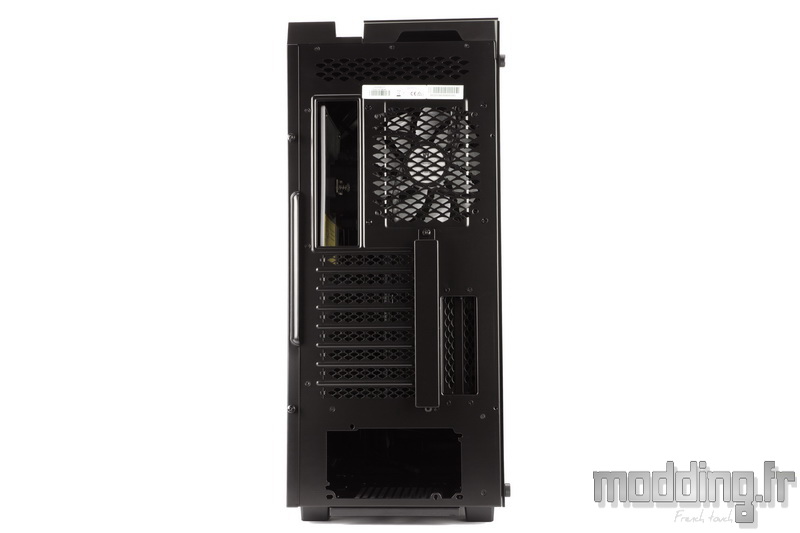

L’arrière du châssis présente une répartition classique des emplacements.

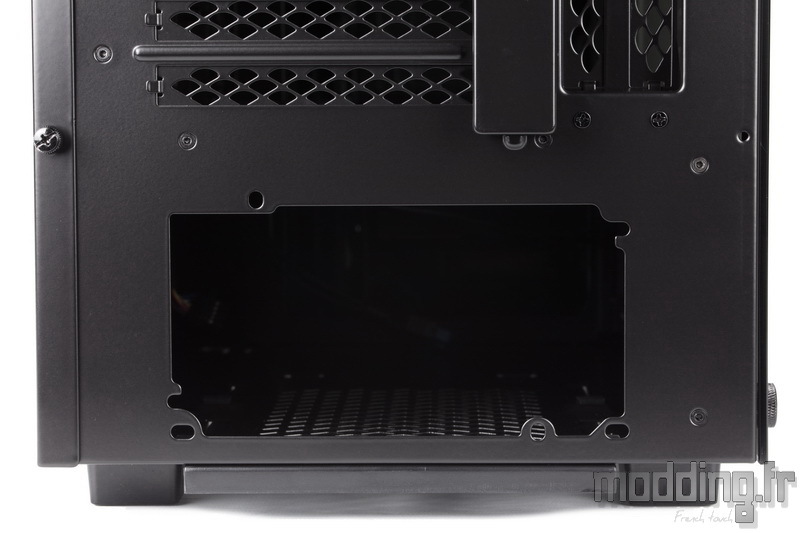

On retrouve l’emplacement de l’alimentation dans la partie basse.

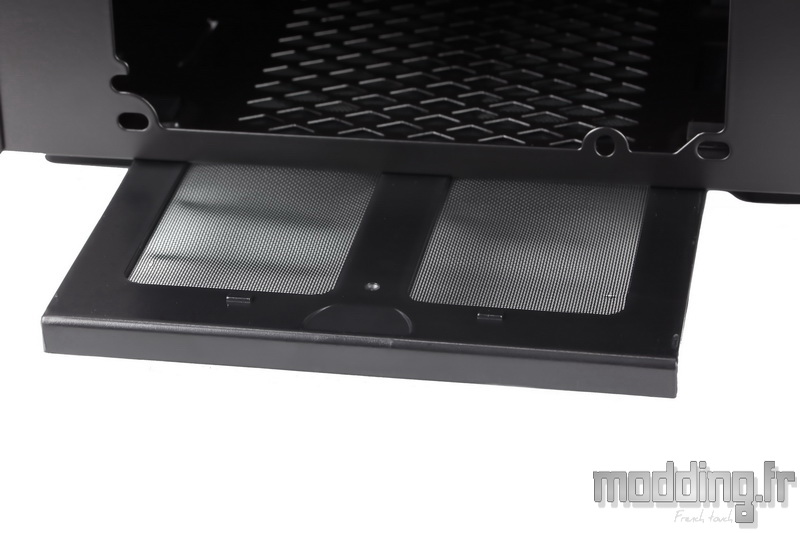

Emplacement qui dispose de son propre tiroir filtre doté d’une large languette afin de faciliter son retrait.

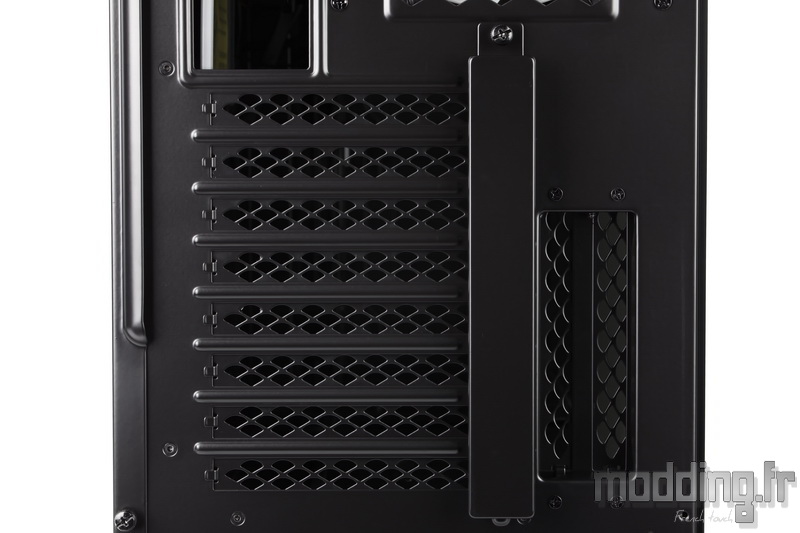

Au-dessus, nous avons 8 équerres PCI ajourées horizontales et deux autres verticales. Ces dernières permettent de fixer verticalement la carte graphique.
Notre attention est portée sur le motif des ouvertures pratiquées sur ces équerres !!! Exit les dessins en nid d’abeilles et place aux “portions de camembert”.
Nous allons retrouver ces motifs dans tout ce comporte comme grilles le NEW ARK 90.

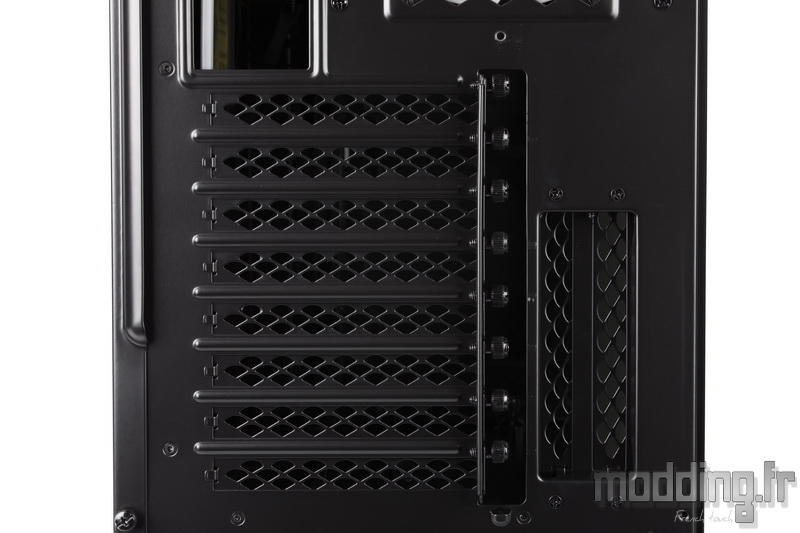

Autant la fixation dans le plan vertical se fait en interne, autant la fixation au niveau des 8 équerres horizontales s’effectue à l’extérieur du boitier.
De ce fait nous avons un cache qui donne l’accès aux différents points de fixation. Ce cache, comme les équerres, est fixé par une vis à main.
Une poignée est présente sur le bord arrière de la porte controlatérale visant à faciliter son ouverture.
Au-dessus, nous avons l’emplacement de l’I/O Shield avec à ses cotés une grille permettant de mettre en place un ventilateur en 120 mm ou 140 mm.
Une seconde grille de 170 mm sur 25 mm chapeaute le tout.
On admire le dessin des différentes grilles identiques aux motifs présents sur les équerres.
Tout en haut, nous avons le bord arrière du Top constitué de deux structures en plastique.
Tout comme sur la façade, nous avons un panneau en verre trempé qui est collé sur la structure de droite.
Une ouverture y est présente afin de faciliter la désolidarisation de cette structure par rapport au châssis.

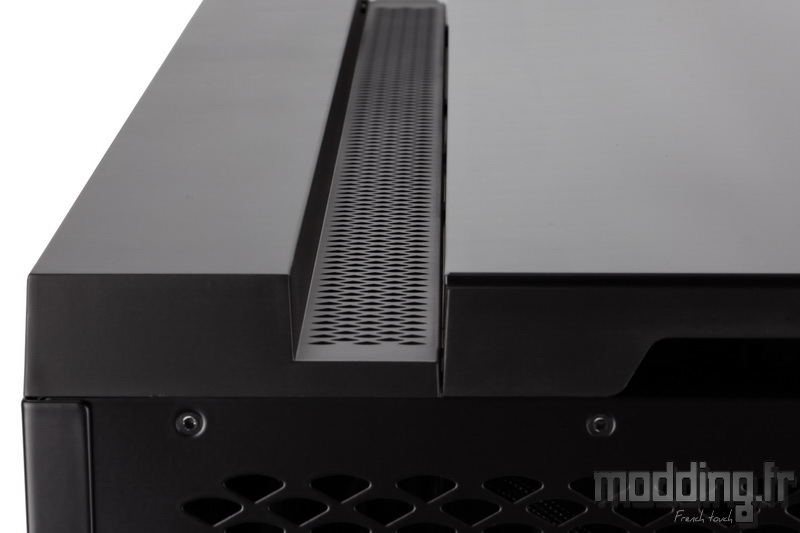

La partie à gauche sur la photo, intègre le canal qui fait continuité à l’emplacement du réservoir présent sur la façade.

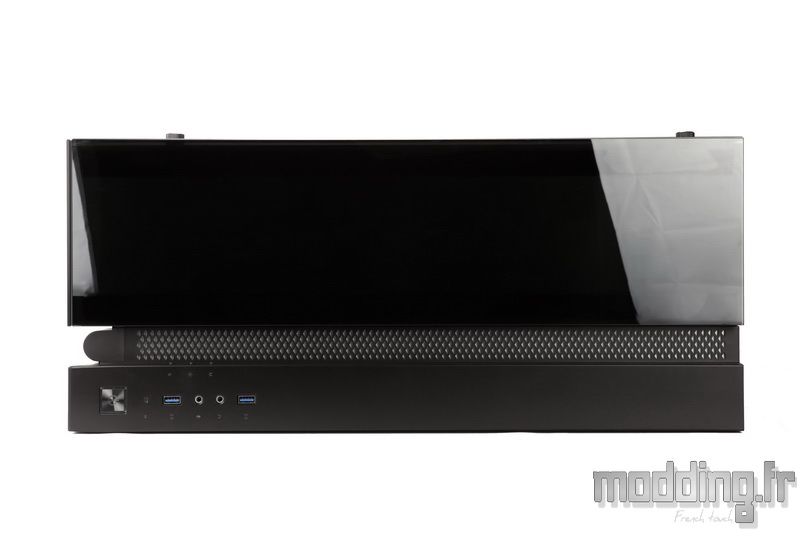

Globalement le style de la façade est repris au niveau du Top, si ce n’est l’absence de la colonne d’eau.
Ici, c’est cette tranchée qui se réserve le droit de marquer la frontière entre les deux compartiments du boitier.
On retrouve donc le verre trempé de 150 mm de large et 3 mm d’épaisseur qui prend place sur une structure en plastique toujours pleine.

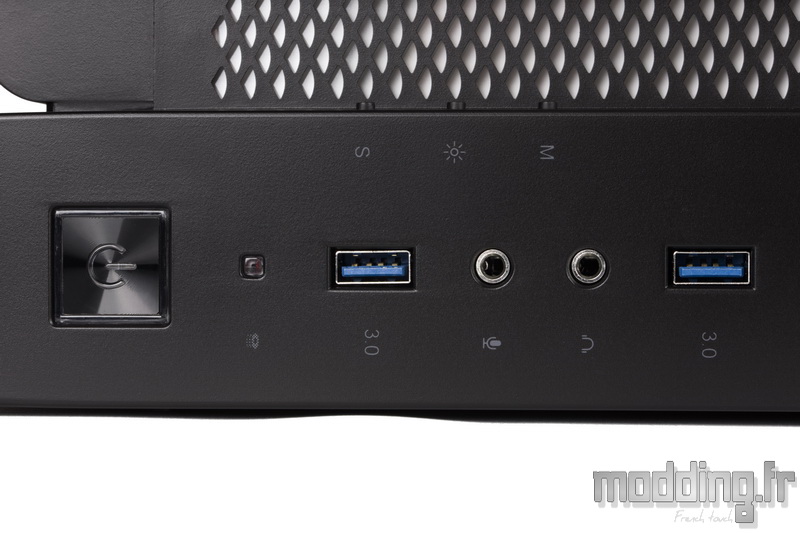

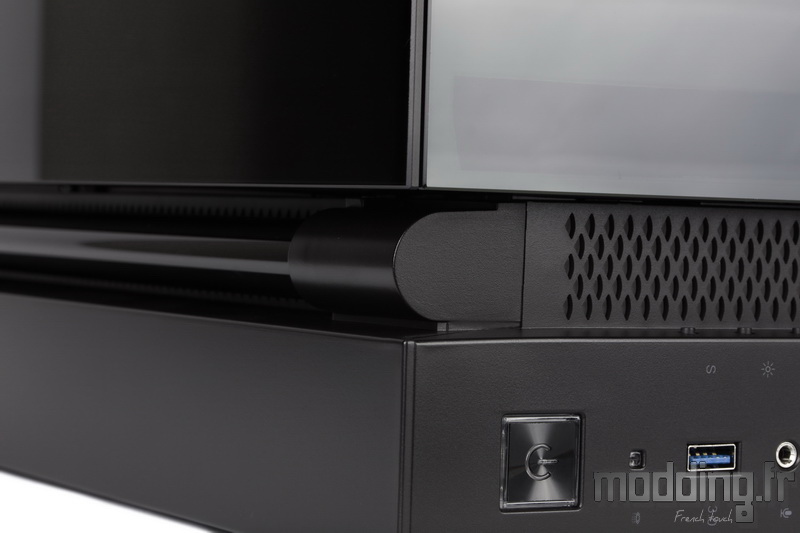

La connectique du boitier prend place sur la partie avant de la seconde structure correspondant aux coulisses.
Nous avons :
- Bouton Power avec sa propre Led (bleu…)
- Led activité disque (rouge…)
- Deux ports USB 3.0
- Prises audio
Même si toutes les cartes mères ne proposent pas encore un port interne USB 3.1, il est dommage dans cette gamme de boitier de ne pas inclure cette connectique ne serait-ce en type C.
DeepCool pourrait aussi prêter plus d’attention aux détails esthétiques pour parfaire le design. On modifie ainsi la couleur des Leds activité disque et Power, car le rouge et bleu…. ça tranche quelque peu ! Une Led blanche serait plus adéquate.
Sans oublier de passer le bleu des ports USB 3.0 en noir.

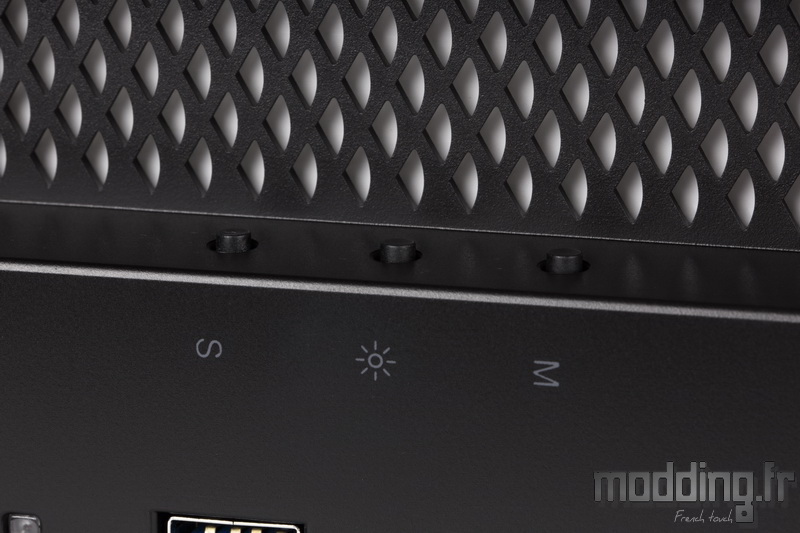

Sur le bord interne de la structure, on note la présence de trois boutons accompagnés de leur pictogramme.
Il s’agit du contrôleur RGB dont est équipé le boitier. Il centralise la gestion des 5 zones de rétroéclairage en incluant le Captain 280 EX RGB et la ventilation.
- Le bouton M permet de passer d’un mode à l’autre .
- Le bouton “Soleil” gère l’intensité lumineuse des Leds sur 5 niveaux.
- Le bouton S comme Speed contrôle la vitesse d’exécution des effets de rétroéclairage sur 5 niveaux.
Un appui long sur le bouton “Soleil” désactive le rétroéclairage.
Ne retrouvons-nous pas le motif des grilles !!!
On perçoit aussi une structure blanche placée derrière ces nombreuses ouvertures, structure qui laisse passer la lumière émise par la bande de Leds positionnée dessous.
Le concept est d’ailleurs reporté sous la colonne d’eau de la façade.

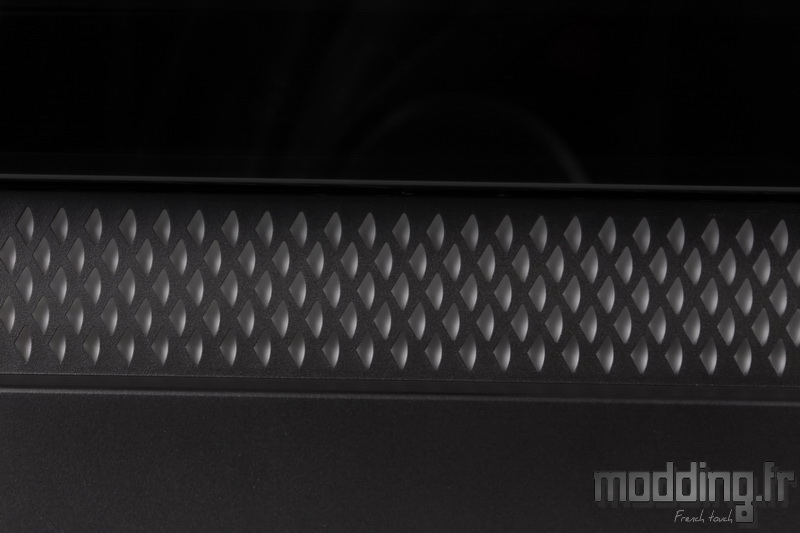

Au niveau du bord interne des structures (façade et Top) sur lesquelles reposent les panneaux en verre, nous avons une série d’ouïes d’aération qui assure l’entrée ou la sortie du flux d’air correspondant à l’éventuelle ventilation mise en place.

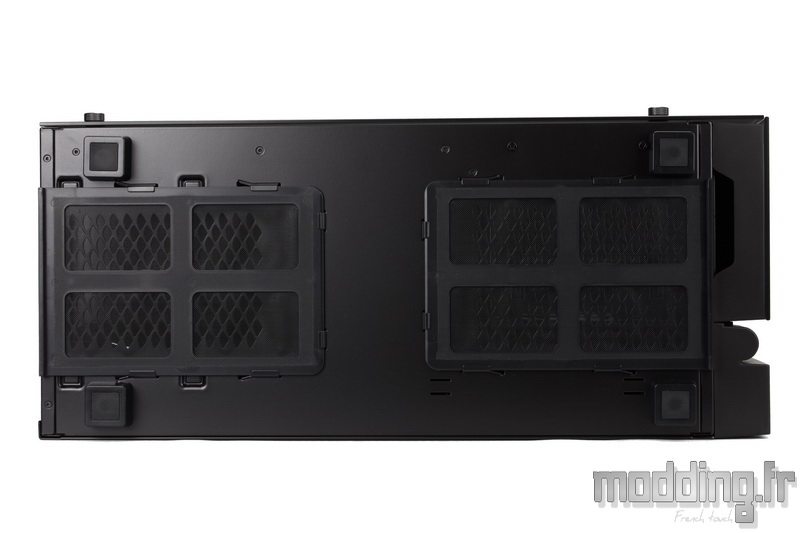

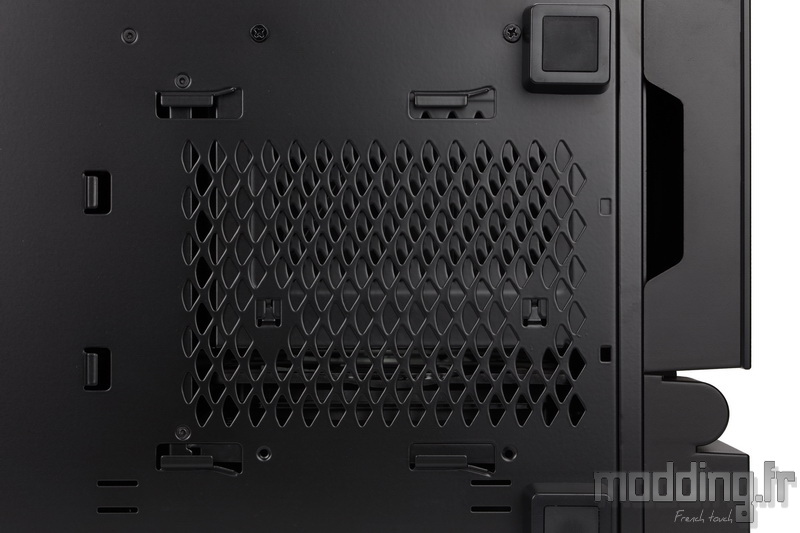

La base du boitier.
On réalise que nous avons en fait deux tiroirs filtre !!!

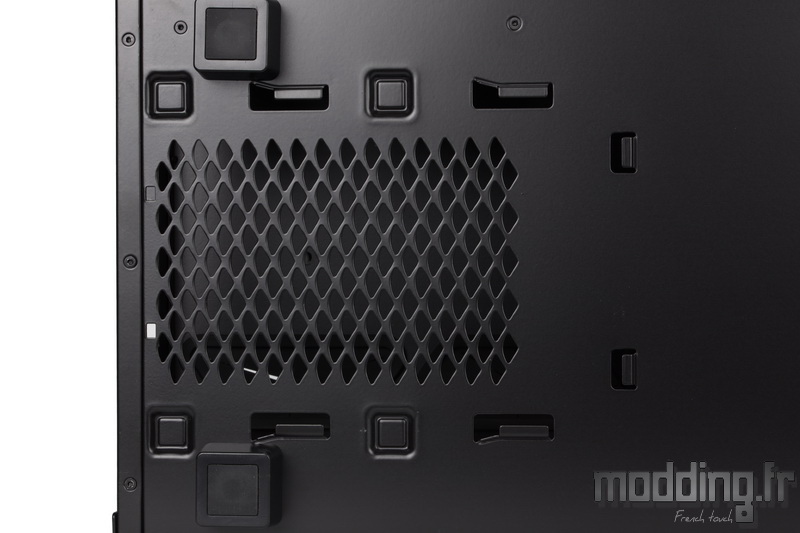

A l’arrière, on retrouve la grille de l’emplacement du bloc d’alimentation.
On admire encore et encore le motif de la grille ! Personnellement je ne m’en lasse pas :p
A l’avant nous avons une seconde grille de même type.
Cependant nous n’avons pas de point de fixation pour un quelconque ventilateur… En l’état actuel, c’est la cage HDD qui se positionne juste au-dessus.
On note la présence d’une large ouverture sous le bord inférieur de la façade visant à faciliter son extraction.

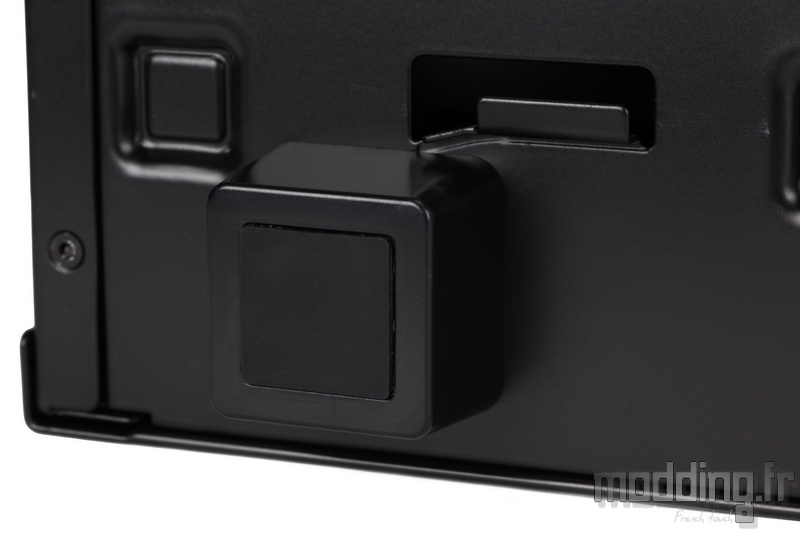

La structure des pieds est en plastique. Elle présente une forme cubique avec les angles et bords arrondis.
Un patin en caoutchouc assure la liaison du boitier avec le sol.

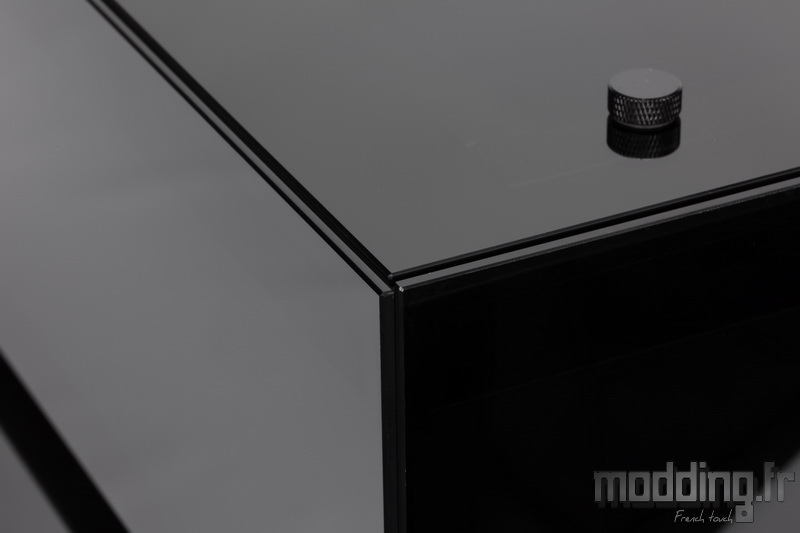

On apprécie la finition et la qualité d’assemblage des différents éléments du boitier, notamment au niveau des panneaux en verre trempé.
