Demontage :
Une fois le système de refroidissement Twin Frozr V retiré, nous decouvrons un grand PCB avec une bonne partie….. vide….
En effet les composants de la GTX 960 sont regroupés sur seulement 2/3 du PCB ce qui laisse présager une version mini GTX 960.
Pourquoi avoir laisser un PCB de cette taille? … pour être cohérent avec la taille du système de refroidissement Twin Frozr V issu des cartes GTX 970 et 980.
Certes le premier ventilateur soufflera aussi sur les etages d’alimentation de la carte alors que le second sur un PCB nu, mais leur fonction première étant de refroidir les caloducs et ce, sur une grande surface d’échange calorifique.
La petite prise blanche contribue à l’alimentation de la Led de rétroéclairage du dragon sur le carénage.

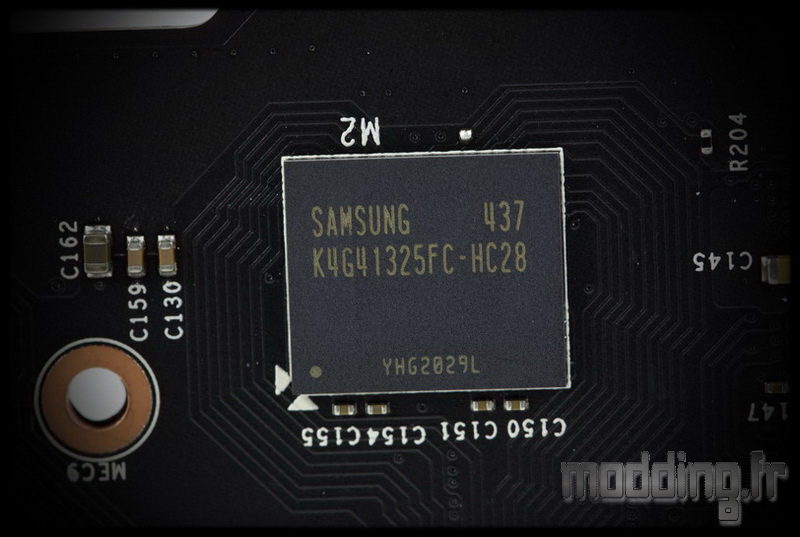

La GTX 960 embarque 4 modules de mémoire GDDR5 de 512 Mo de la marque Samsung K4G41325FC–HC28.
Ils sont repartis sur les deux faces du PCB, nous constatons d’ailleurs deux emplacements vides… une version 3G à l’étude…?
La mémoire tourne à une fréquence de 1753 MHz soit 7012 MHz effectif.
Le bus mémoire est de 128 bits avec une bande passante de 112.2 Go/s.
Un dissipateur muni d’ailettes renforce le refroidissement des étages d’alimentation (VRM).
Dissipateur noir en aluminium avec ses pads thermiques…
… qui viennent recouvrir les divers mosfets. A leur coté nous avons les bobines de type SFC (Super Ferrite Choke) et les condensateurs.

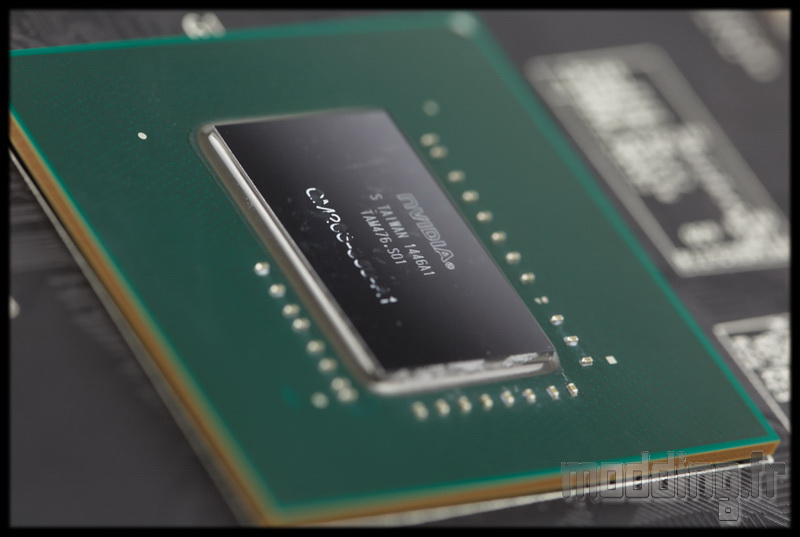

La puce graphique embarquée est la GM 206 issue de l’architecture Maxwell.
Gravure en 28 nm avec un die de 228 mm² et ses 2940 millions de transistors.
La Gaming 2G est une version overclockée d’usine poussant la fréquence de base de 1127 MHz à 1190 MHz, la fréquence boost passe de 1178 MHz à 1253 MHz.
La barre de renfort qui se fixe au PCB sur trois points et à l’équerre sur deux points.
Le large radiateur du Twin Frozr V avec ses trois caloducs traversant la base.
MSI utilise l’architecture SUPERSU : Deux des caloducs adoptent la forme d’un S pour venir plonger dans les ailettes du radiateur, le troisième caloduc d’un diamètre supérieur est en forme de U avec une branche qui plonge dans la partie la plus distale du radiateur.
Au sein des ailettes, MSI a introduit des déflecteurs pour optimiser le flux d’air sur les caloducs.
La base, en contact avec le GPU, est en cuivre avec un revêtement nickel et est en contact direct avec les caloducs qui adoptent une forme aplatie à ce niveau pour ainsi augmenter la surface d’échange.
Le carénage est maintenu par 4 vis.
Chacun des ventilateurs est fixé par trois petites vis.
Le carénage est en deux parties.
Nous pourrons ainsi personnaliser la GTX 960 Gaming 2G avec un autre thème couleur que le rouge et noir.
Banc/noir ou vert/noir…. ou on laisse son imagination prendre le dessus.
La petite difficulté se situe au niveau des “griffes” rouges qui sont serties au carénage.
Scotch de masquage obligatoire.
