La carte graphique :

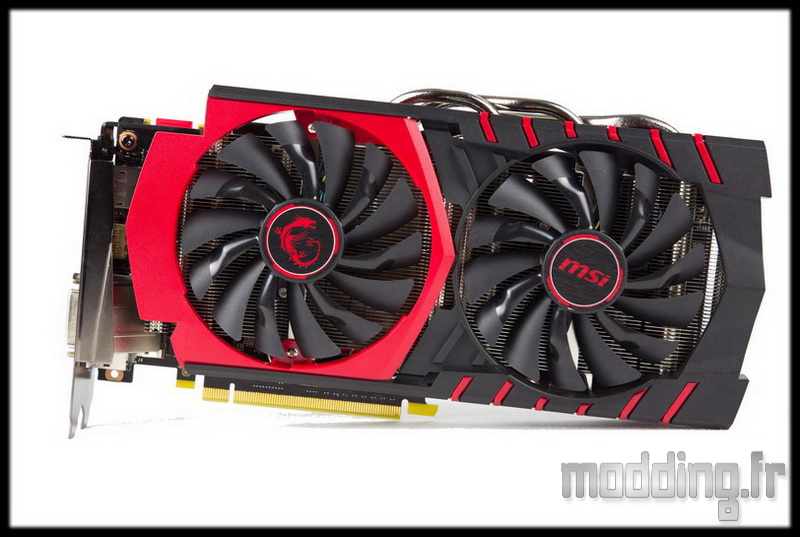

La carte graphique arbore un refroidissement avec deux ventilateurs de type axial de 100 mm de diamètre annonçant la version V de son système de refroidissement Twin Frozr.
Le carénage rouge et noir est composé de matière plastique. L’ensemble mesure 267 mm de long sur 139 mm de large avec un poids de 812 gr.
Les ventilateurs du système de refroidissement Twin Frozr V embarquent la technologie “Torx Fan” au niveau des pales.
Nous avons 14 pales de deux types, elles vont par paire pour former l’ensemble de la ventilation. L’une adopte un design standard contribuant à diriger le flux d’air vers le bas et le radiateur.
L’autre dotée de ce design Torx (légère vrille) génère un flux d’air plus important vers le radiateur et assure une excellente dissipation de chaleur. On les reconnait de par leur aspect mat et brillant.

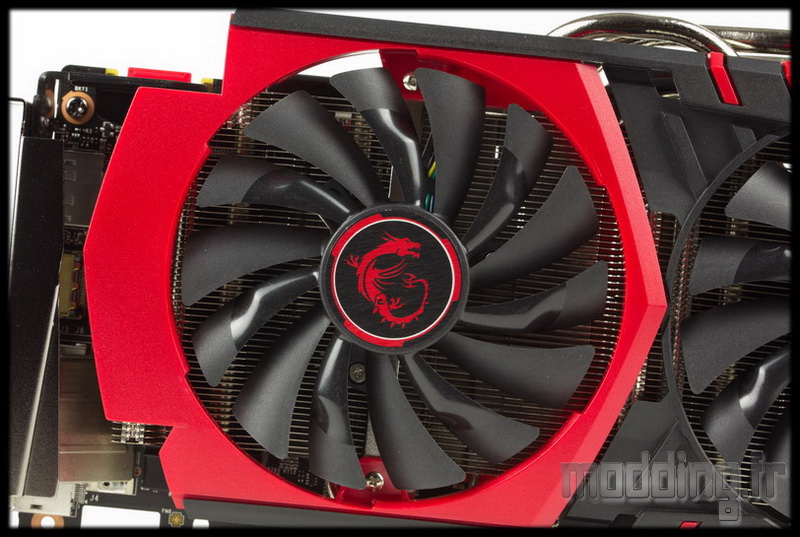

Tandis que le ventilateur de gauche arbore en son centre le dragon rouge de MSI, celui de droite est pourvu du logo de la marque.
Mis à part ces autocollants, ils sont identiques.
L’avantage du Twin Frozr V par rapport aux anciennes générations est sa fonction hybride (technologie Zero Frozr). Les pales ne commencent à tourner qu’à partir d’un certain seuil de température au sein du GPU.
De plus le système contrôle les deux ventilateurs indépendamment l’un de l’autre.
La petite vidéo de démo pour y voir plus clair…
[youtube]http://youtu.be/TbtTJSuwYsg[/youtube]
Le système Twin Frozr, assez mince, porte l’épaisseur totale de la carte à 36 mm.
De ce fait la GTX 960 Gaming 2G occupe deux slots.
Le PCB n’arbore pas le logo de référence Nvidia.
Du coup, si on désire passer cette carte sous watercooling , il faudra passer par un waterblock spécifique au Layout de MSI.
A l’heure actuelle, nous n’avons pas de waterblock full cover compatible.

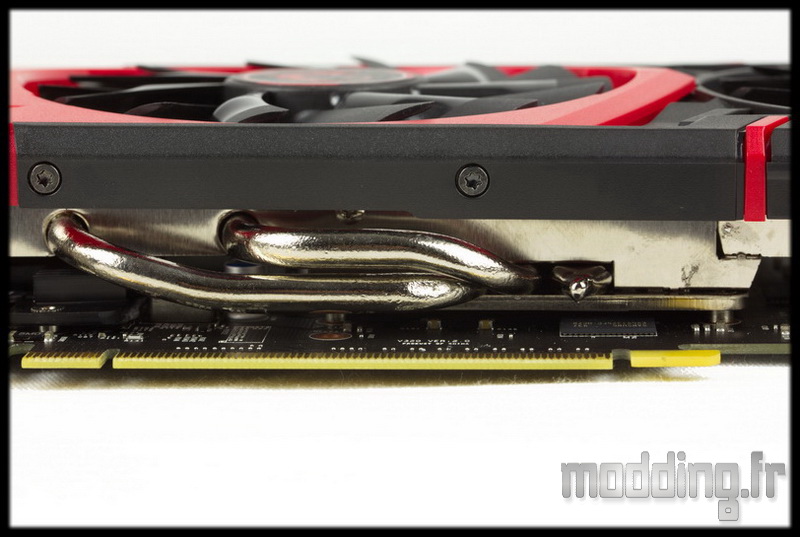

Du coté de la prise PCIe, nous apercevons deux caloducs qui partent de la base du radiateur et qui plongent dans les ailettes dudit radiateur coté sorties vidéos.
La prise réunissant l’alimentation des deux ventilateurs.
La “petite” griffe du dragon rouge MSI qui vient lacérer le carénage.
Le radiateur s’étend jusqu’au bout du PCB, voire plus….
La partie haute de la carte graphique avec…
… Son unique prise en 8 broches.
De ce coté ce sont trois caloducs qui viennent se perdre dans le méandre des ailettes du radiateur.
Un renfort vient rigidifier l’ensemble de la carte et se fixe sur l’équerre PCI.
C’est à ce niveau, que nous retrouvons le dragon MSI rétroéclairé.
Cette fois-ci, nous gardons la couleur blanche comme sur la version GTX 970.
Du coté de l’équerre PCI, nous notons la présence d’une large grille d’aération au coté des sorties vidéos.
Le petit détail qui colle au thème couleur de la carte : les caches sont rouges et non en bleu comme sur la GTX 970 Gaming 4G.
Au niveau des sorties, nous avons une prise DVI-I, un port HDMI (v 1.4a) et trois Display Port (v 1.2).
A l’instar de la GTX 970 Gaming 4G, la GTX 960 ne dispose pas de backplate venant recouvrir son PCB. Ce dernier est de couleur noire mat.
La prise SLI est aussi recouverte d’une protection rouge tout comme la prise PCIe.
Et nous retrouvons la célèbre pastille “Waranty void if removed” sur l’une des vis maintenant le radiateur sur le GPU…
Quelque peu abîmée pour voir ce qui se passe sous le radiateur…
