Le kit mémoire :
Le design de la ToughRam Z-One RGB est moins “clinquant” que la série ToughRam en l’absence des inserts chromés croisant perpendiculairement les dissipateurs en aluminium.
Ici, Thermaltake déploie l’aluminium anodisé noir sur toute la largeur de la barrette sans d’autres artifices que les quelques inscriptions en lettres blanches.
Lettres blanches sur un dissipateur noir et lettres noires sur une réglette blanche, le contraste noir/blanc est de mise sur ce modèle.
Chaque barrette mesure 42 mm de hauteur. Une information importante pour ceux qui utilisent un gros ventirad comme système de refroidissement.
Mais il est à notre sens, dommage d’utiliser ce genre de refroidissement qui viendrait alors chapeauter les barrettes et donc dissimuler le rétroéclairage de celles-ci.
Toutefois, nous rappelons que la marque propose aussi des kits ToughRam Z-One exempts d’un quelconque rétroéclairage.
C’est seulement sur un tiers de la barrette que nous avons cette hauteur, le reste culminant à 40 mm.
Ceci est lié au déport du dissipateur qui permet d’intégrer le logo et le nom de la marque.
La barre supérieure suit ce déport rajoutant les deux millimètres supplémentaires.
Aux côtes du logo, nous avons un orifice dans lequel apparait une étoile. Une étoile qui est gravée à même la structure en plastique blanc de la réglette.
A l’autre extrémité, nous avons le nom du modèle qui est retranscrit sur les deux parties de la barrette mémoire.
Le dissipateur est en aluminium anodisé noir.
Cet aluminium présente un aspect brossé qui ajoute une petite touche d’élégance à l’ensemble.
Par ailleurs, on observe que Thermaltake casse les angles en les arrondissant, affichant un style moins agressif.
La couleur noire du PCB est devenue un classique du genre, nous sommes bien loin du temps où le PCB affichait une couleur verte.
Chacune des plaques en aluminium est dotée d’une épaisseur de l’ordre du millimètre.
Les deux dissipateurs demeurent indépendants à l’une des extrémités de la barrette…
… Tandis qu’ils se rejoignent sur l’extrémité opposée.
La structure en aluminium est fixée sur le PCB ou sur les puces mémoires par une bande thermique adhésive tout en se clipsant aussi sur la réglette en plastique.
C’est d’ailleurs au niveau de l’étoile que viennent se clipser les deux dissipateurs comme on peut le voir sur la photo précédente.
Le dos des barrettes présente un style identique si ce n’est que les différentes inscriptions ont disparu.
Nous retrouvons bien sûr le même déport ainsi que l’orifice qui permet à la plaque en aluminium de se clipser sur la structure en plastique de la réglette toujours en affichant sa petite étoile.
La marque appose une étiquette mentionnant les caractéristiques du kit mémoire ainsi que son numéro de série : R019D408GX2-3200C16AXSF01654.
Nous sommes en présence d’une barrette DDR4 de 8 Go dotée d’une fréquence de 3200 MHz testée à 1.35 V.
Ses temps de latence sont : 16-18-18-36.
Le XMP (Xtreme Memory Profile) est bel et bien présent en version 2.0.
Pour information, les temps de latence pour le kit en 3600 MHz sont : 18-19-19-39.
La partie supérieure affiche une couleur blanche qui révèle un aspect translucide afin de diffuser le rétroéclairage propre à notre version de la ToughRam Z-One.
La version exempt de LED troque cette barre blanche pour un gris sablé, un aspect qui s’associe parfaitement au noir brossé des dissipateurs.
Le sigle Thermaltake se positionne sur l’une des extrémités, juste au-dessus du nom du modèle.
Au niveau du déport, la surface plane de la barre supérieure prend du relief.
Nous retirons l’un des dissipateurs en aluminium.
Huit puces mémoires de 1 Go se répartissent sur une seule face du PCB.
Le circuit imprimé à 10 couches est spécialement optimisé avec une couche interne de cuivre de 2 oz qui offre une conduction électrique améliorée.
Thermaltake fait appel à des puces mémoires de la marque SK Hynix.
La marque a soigneusement sélectionné chacune des puces pour les intégrer sur son PCB.
Le PCB demeure d’ailleurs identique au kit ToughRam tout comme le rétroéclairage.

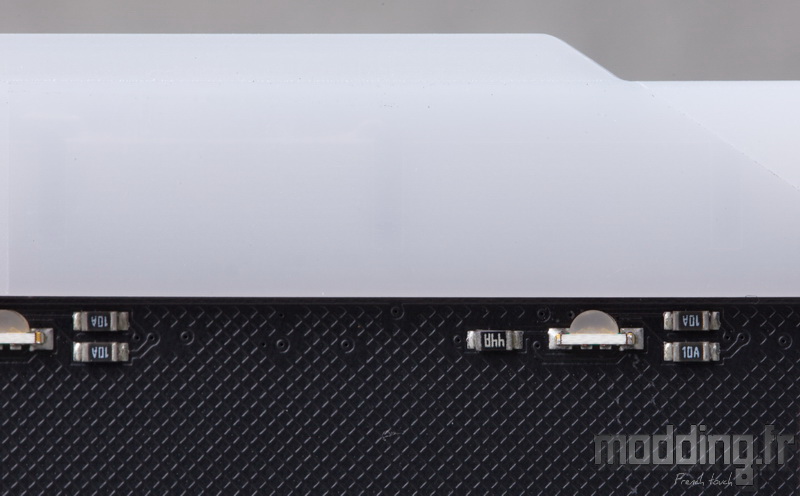

On constate que chaque face de la réglette se positionne juste au-dessus des différentes LED.
Sur le site de Thermaltake, on peut lire sur le descriptif que chaque barrette embarque 10 LED aRGB.
Certes, nous avons bien 10 LED, cependant elles se positionnent de part et d’autre du PCB en deux groupes de 5 LED.
Cela optimise l’intensité lumineuse au sein de la structure en plastique, mais on passe de 10 LED à 5 zones d’éclairage effectives. Un aspect que l’on retrouve dans le logiciel ToughRam.
Les dessous de la barre supérieure.
Le contraste noir/blanc ne passe pas inaperçu.
Peut-être avons-nous aussi un peu trop d’inscriptions.
Néanmoins, nous avons plus une vue sous cet angle de nos barrettes mémoires où seul le sigle TT apparait.
N’oublions pas que les structures blanches vont se parer d’un éclairage lumineux vu que nous sommes en présence d’un kit ToughRam Z-One RGB.
On constate que les LED ainsi regroupées deux par deux sont très lumineuses !
A tel point que nous n’avons pas de mal à distinguer leur emplacement au sein du PCB…
L’aspect translucide de la barre supérieure ne se révèle pas assez efficace pour adoucir la diffusion lumineuse, ou les LED sont trop écartées les unes des autres, voire ne sont pas assez nombreuses permettant d’obtenir une diffusion plus homogène.
