Les tests :

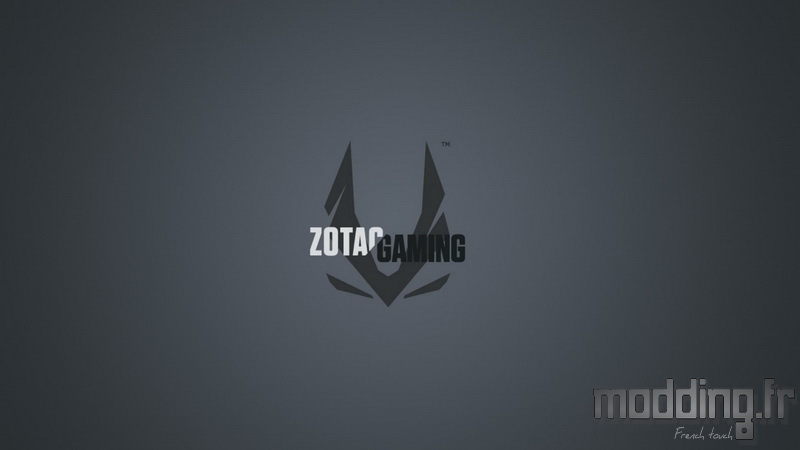

Le système d’exploitation Windows 10 Famille 64 Bits est pré-installé. Nous avons droit au fond d’écran spécifique à la branche Gaming de Zotac avec son logo sur un fond gris quelque peu nuancé.

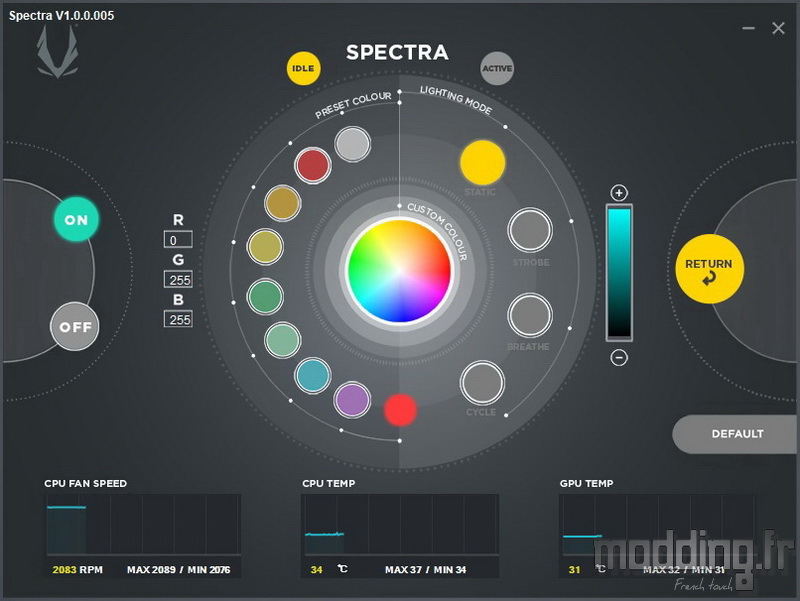

Dans la partie logicielle en place, on trouve celui qui gère le rétroéclairage RGB du boitier : Spectra.
Bien sûr, nous avons la possibilité de désactiver ledit rétroéclairage….
9 couleurs sont proposées de base.
En cliquant sur le cercle central, nous faisons apparaître le spectre couleur RGB et nous pouvons ainsi choisir notre propre couleur. On peut tout aussi rentrer les valeurs RGB.
4 effets sont proposés : Static, Strobe, Breathe et Cycle.
On peut modifier l’intensité lumineuse à l’aide du bargraph et même choisir une couleur différente lorsque le PC est au repos et lorsque ce dernier est en charge (Idle / Active).

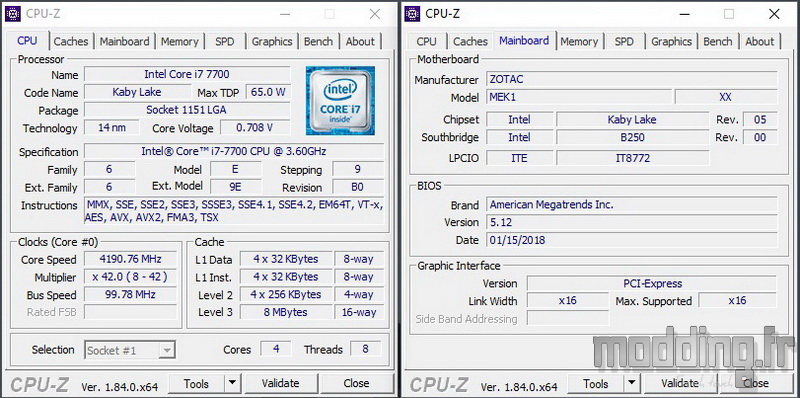

Un petit tour par CPU-Z.
Le MEK1 est équipé d’un processeur i7 7700 sans la déclinaison “k”. Il n’est donc pas possible d’overclocker le processeur qui de toute façon est placé sur une carte mère dont le chipset est un Intel B250 limitant toute tentative d’OC.
Sa fréquence de base est de 3.6 GHz alors que le 7700k monte à 4.2 GHz. Son mode turbo lui permet d’atteindre cette fréquence mais la version k pousse alors jusqu’à 4.5 GHz.

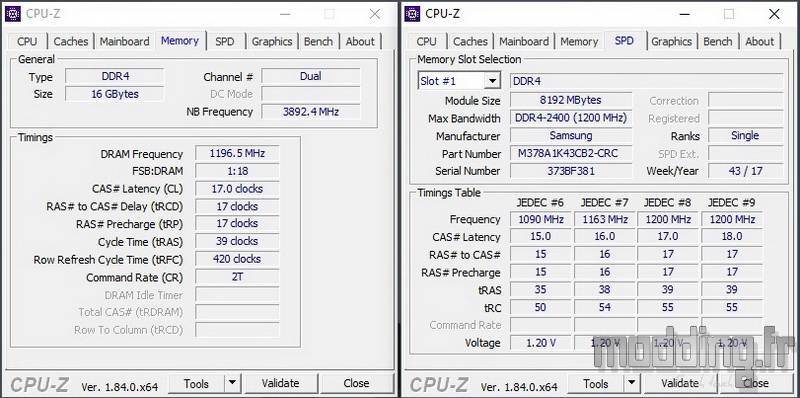

Les 2 barrettes mémoires sont issues de la marque Samsung.
La frequence est de 2400 MHz avec les timings suivants : 17-17-17-39 et un voltage de 1.2 V.
Le MEK1 embarque deux unités de stockage.
Le premier qui accueille le système d’exploitation est un SSD M2 de type NMVe, d’une capacité de 240 Go.

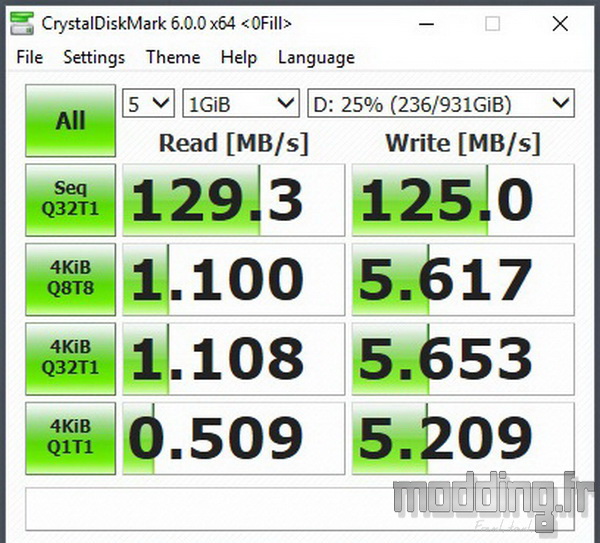

Le second est un disque dur 2.5″ de la marque Seagate Barracuda de 1 To.

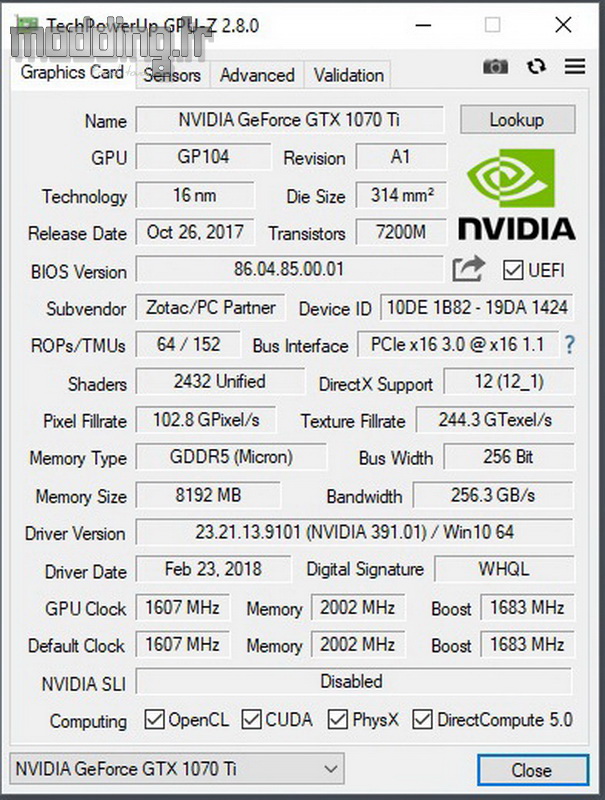

GPU-Z permet de connaitre les fréquences de la GTX 1070Ti en place dans le boitier.
Le choix s’est naturellement porté sur une GTX 1070Ti Zotac avec un refroidissement de type Blower.
Ses fréquences d’origine sont de 1607 MHz pour le GPU et 8006 MHz pour la mémoire (soit 2002 MHz).

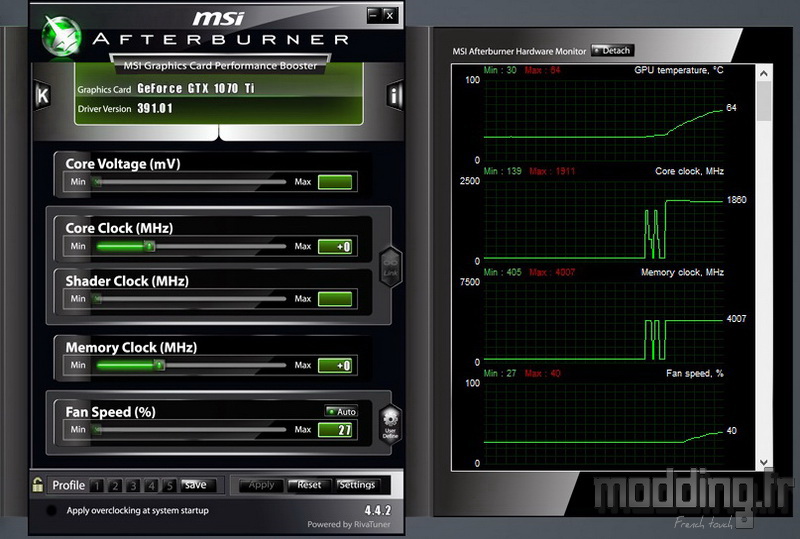

La fréquence boost réelle monte a 1860 MHz.

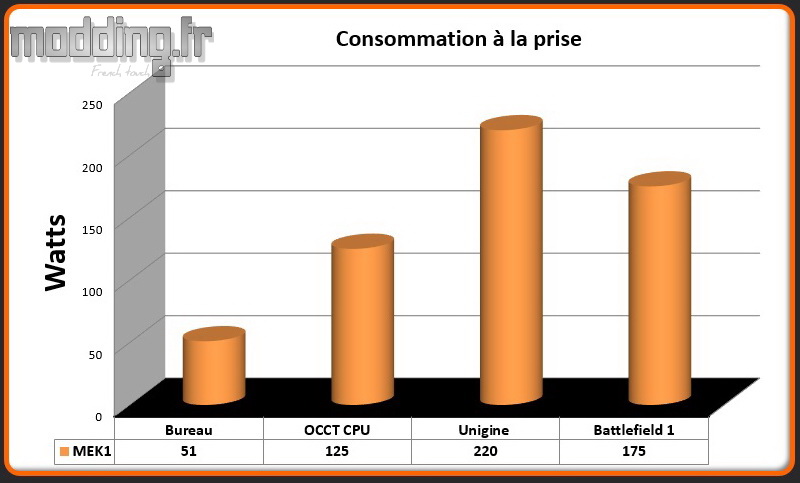

Consommation
A l’aide d’un wattmètre, on relève la consommation à la prise et ce dans plusieurs configurations :
- Bureau
- OCCT CPU
- Unigine Heaven
- Battlefied 1

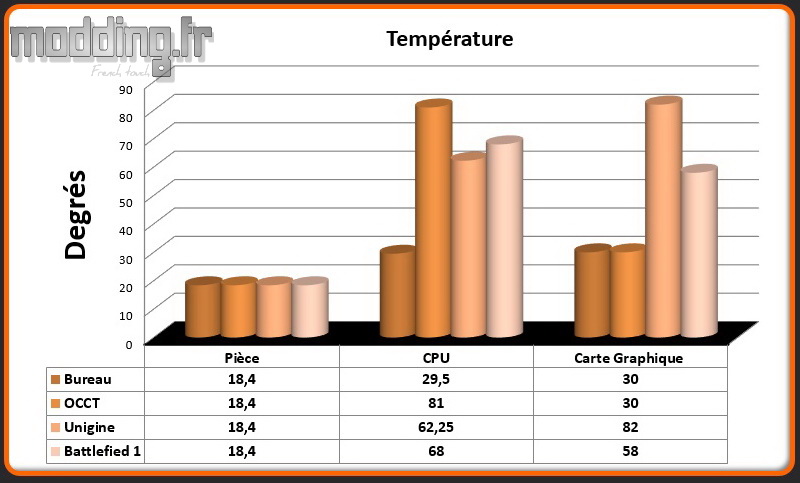

Température
Température de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Le relevé de température pour la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend la moyenne des 4 cœurs.
Nous laissons le réglage de la ventilation par défaut.
On effectue les relevés sous :
- Bureau
- OCCT CPU
- Unigine Heaven
- Battlefied 1
Dans les cas extrêmes d’utilisation du processeur et de la carte graphique, ces composants sont mis à mal par la place restreinte qui leur est allouée au sein du boitier….
Cependant le fait d’avoir séparer les deux principaux composants est plutôt positif. On relativise aussi par le fait que le i7 7700 reste un processeur qui a plutôt tendance à chauffer et qu’une carte graphique doté d’un refroidissement DHE (Direct Heat Exhaust) reste moins efficace qu’avec un refroidissement custom. Mais cela présente l’avantage d’expédier directement l’air chaud hors du boitier et ainsi de ne pas “gêner le voisinage”.
En utilisation Gaming, le MEK1 s’en tire bien vu les circonstances.

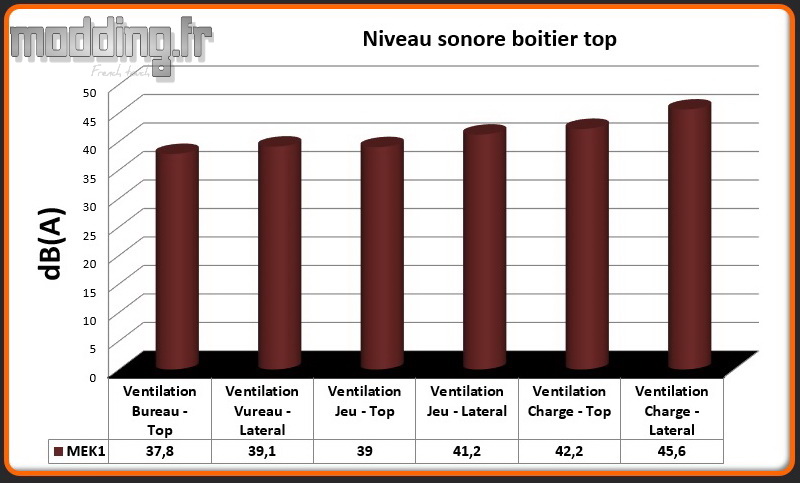

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de charge du MEK1 :
Le boitier est fermé et placé à même le sol.
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont parties dans l’hémisphère Sud….).
Plus le MEK1 monte en charge, plus les ventilateurs soufflent : logique ! Le niveau sonore augmente en conséquence.
Mais même au repos les ventilateurs restent audibles… Certes on n’atteint pas le bruit de turbine mais nous nous attendions à un niveau sonore plus bas.
De plus, nous n’avons aucun logiciel lié à la carte mère permettant d’intervenir sur les réglages de vitesse des différents ventilateurs…. pour rappel, nous en avons 4 branchés sur la carte mère : 2 ventilateurs en 70 mm, le ventilateur en 90 du ventirad et le ventilateur radial de l’extracteur.
Les seuls logiciels présents sur la clé USB sont : Spectra (contrôle RGB) et FireStorm (contrôle carte graphique et donc du ventilateur de celui-ci).
Et le bios reste très limité dans ce domaine.
Nous aurions bien vu sur la platine électronique présente dans le MEK1, une partie dédiée à la gestion PWM des différents ventilateurs comme on peut le voir sur certains boîtiers. D’autant que ces ventilateurs sont dotés d’une prise PWM !
Le tout serait alors couplé à une gestion logicielle comme le fait Spectra pour les bandes de Leds.
