MEK1 Exterieur :
Voici donc le MEK1 une fois ses protections retirées.
Tout de noir vêtu, le boitier adopte une forme toute en hauteur, le point le plus haut culmine à 416 mm de la base.
Par contre, il est extrêmement étroit avec seulement 118 mm de large, tandis que sa profondeur est de 419 mm.
L’ensemble du carénage est en plastique reposant sur une structure en acier.
Le revêtement noir est de type Soft Touch qui aura plutôt tendance à marquer au fil du temps.
Le look du MEK1 est quelque peu original pour ne pas dire “space” ! Notamment avec son volet supérieur présent en haut de la façade… Sans parler des larges ouïes qui prennent place sur les portes latérales. On s’attend à ce que le volet laisse place à un quelconque canon d’arme automatique et que les ouïes latérales se déportent pour laisser place à tout autre arme.

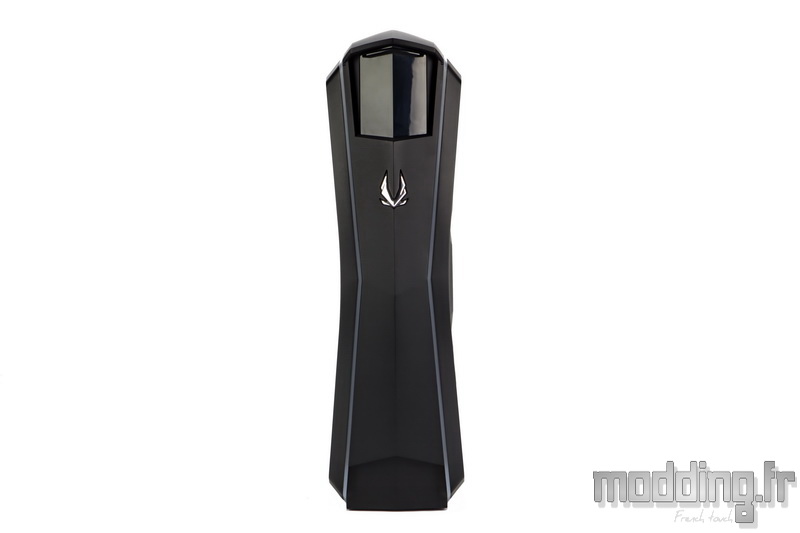

La vue sur la façade permet de jauger la faible largeur du boitier qui en plus s’affine au fur et à mesure que l’on s’approche du centre.
L’effet est d’autant plus accentué par la présence des deux bandes grises qui suivent le mouvement partant de la base et se prolongeant sur le haut du MEK1. En fait, elles délimitent la façade en elle-même de l’épaisseur du carénage des portes latérales.

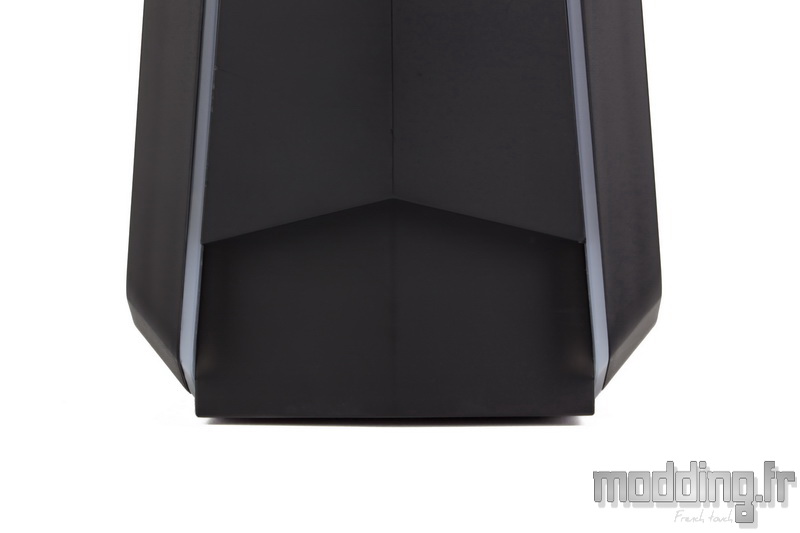

Dans la partie basse de la façade, on remarque un décroché de la paroi créant un léger recul de la base du boitier.

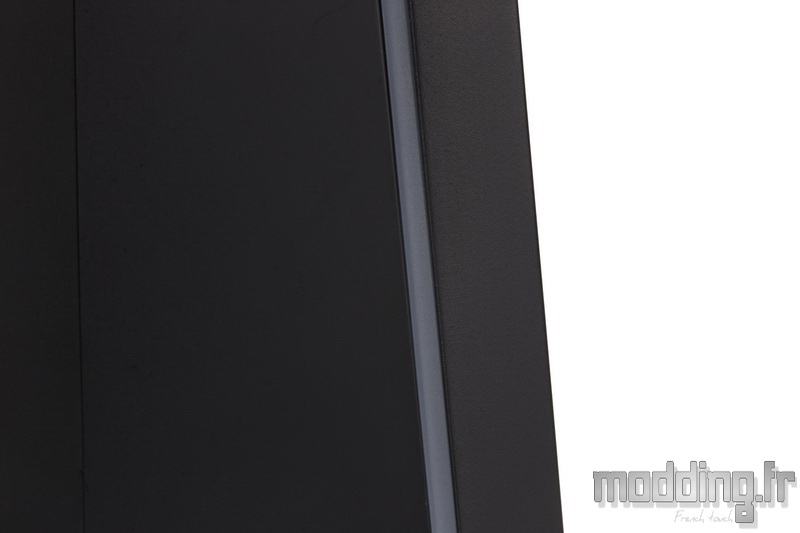

Les deux lignes grises revêtent une matière plastique translucide qui laisse passer le rétroéclairage RGB du MEK1.
On constate que la paroi est dotée d’une ligne centrale séparant les deux parties en légère pente de la façade.

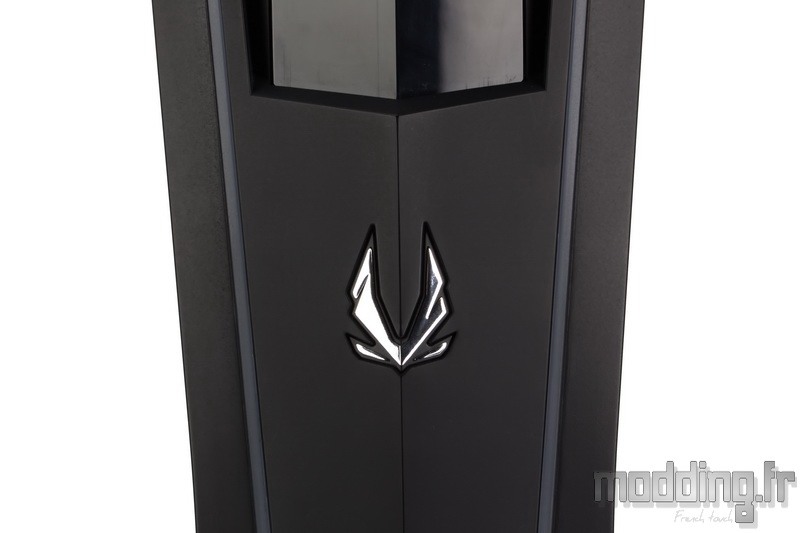

Au 2/3, nous avons le logo de la branche Gaming de Zotac qui se pare d’un reflet métallique.

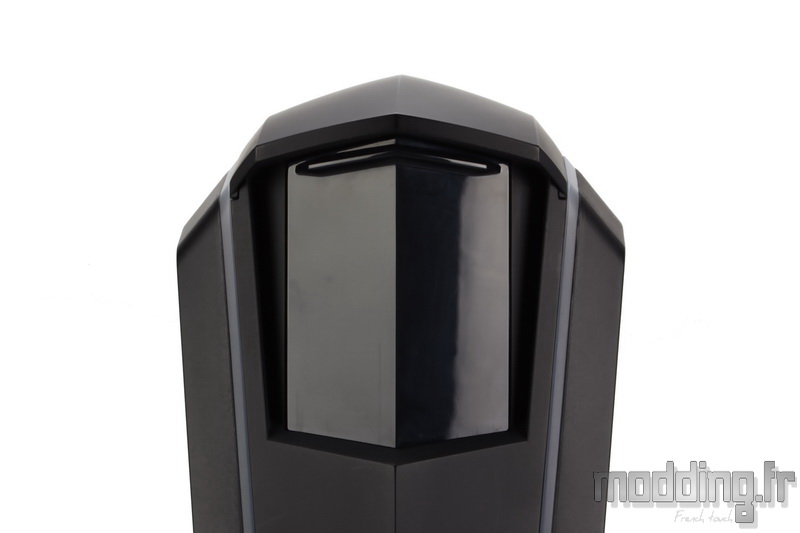

Dans la partie haute, surplombé d’une casquette engendré par le Top du boitier, nous avons un volet en plastique noir brillant.
Il intègre un renfort qui permet de le manœuvrer en le faisant coulisser vers le bas.

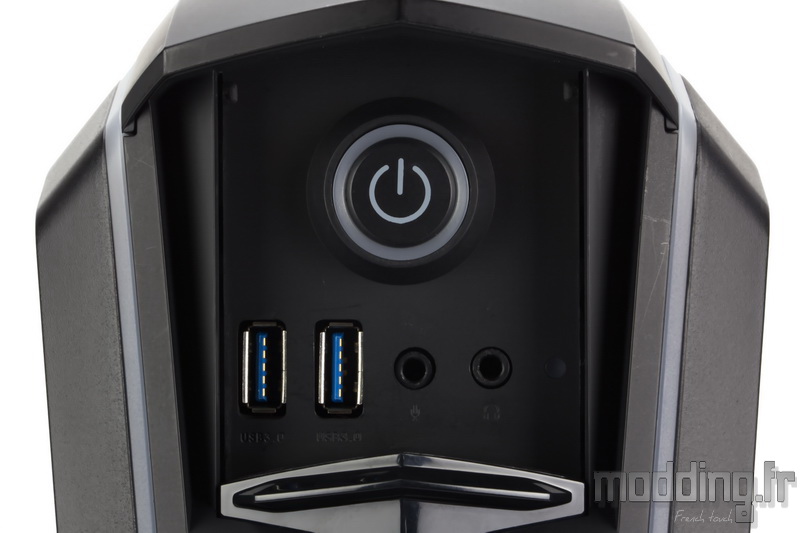

Il dissimule le gros bouton Power muni de sa propre Led bleutée.
En dessous prend place la connectique avec deux ports USB 3.0, la prise micro et la prise casque.

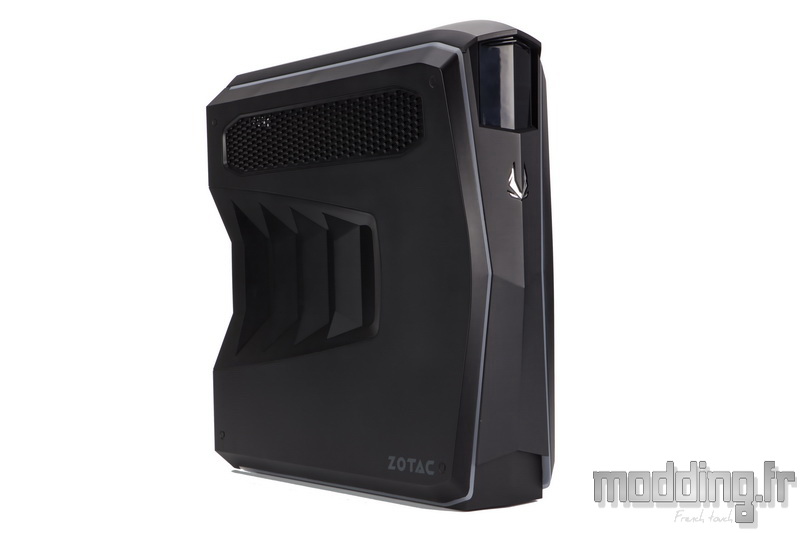

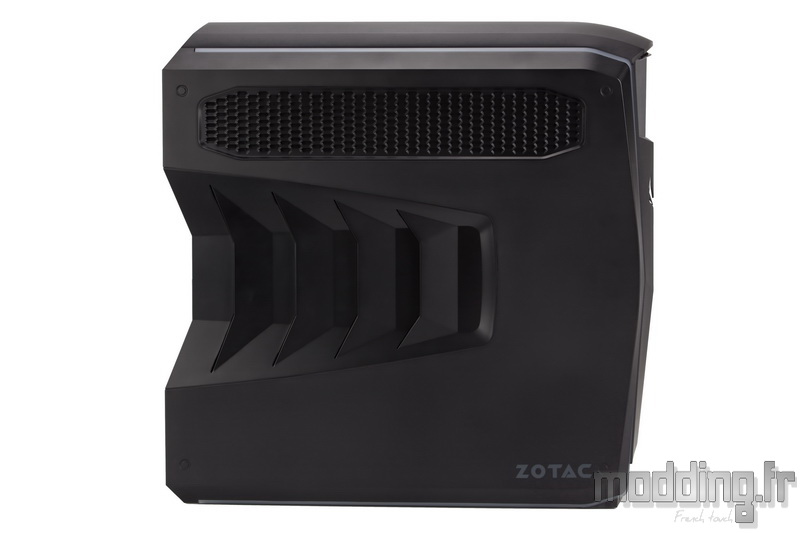

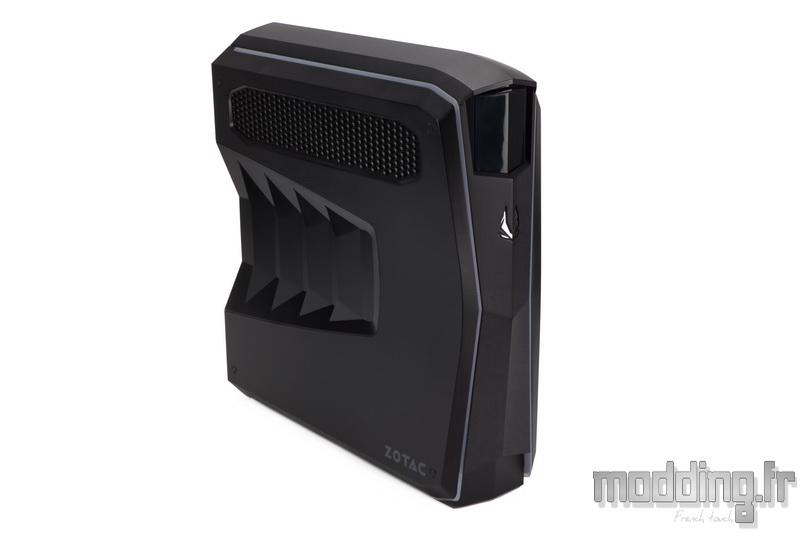

La porte latérale de droite est dotée de larges ouïes et d’une grille disposée sur sa partie haute.

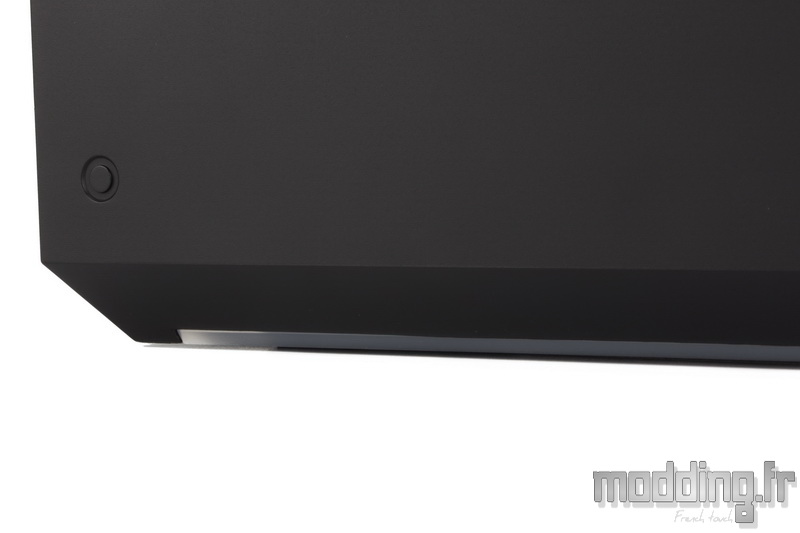

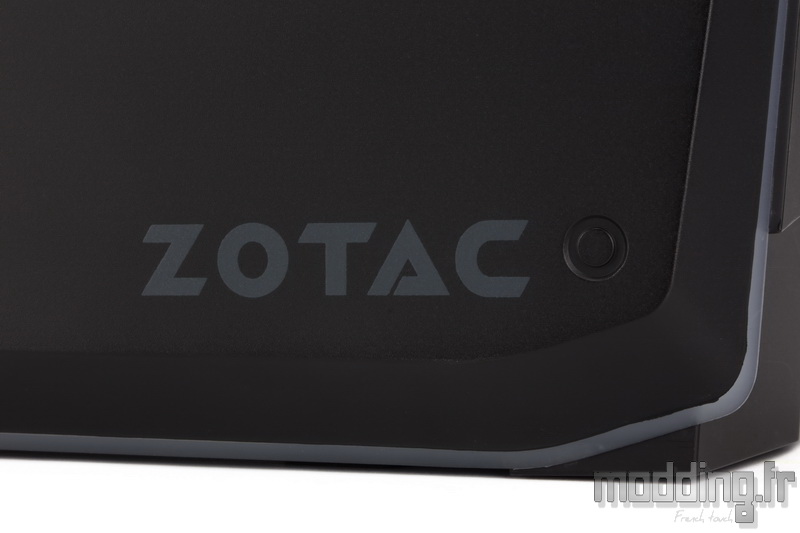

Dans le coin en bas et en avant du boitier, le logo de la marque Zotac est retranscrit à même la matière plastique du carénage.
Les bandes de rétroéclairage présentes sur la façade continuent leur chemin sur le coté du boitier …
… Parcourant toute la base du MEK1.

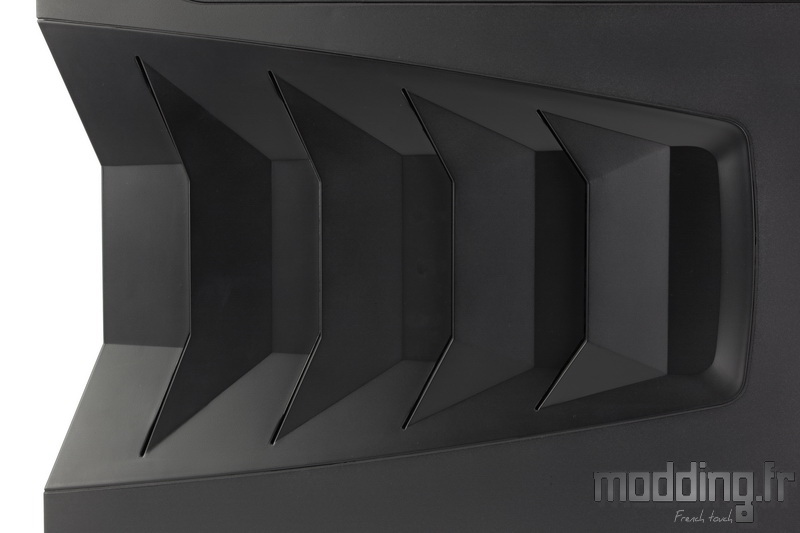

4 larges ouïes prennent place sur la partie médiane de la porte, avec un décalage sur les 2/3 arrière du boitier.

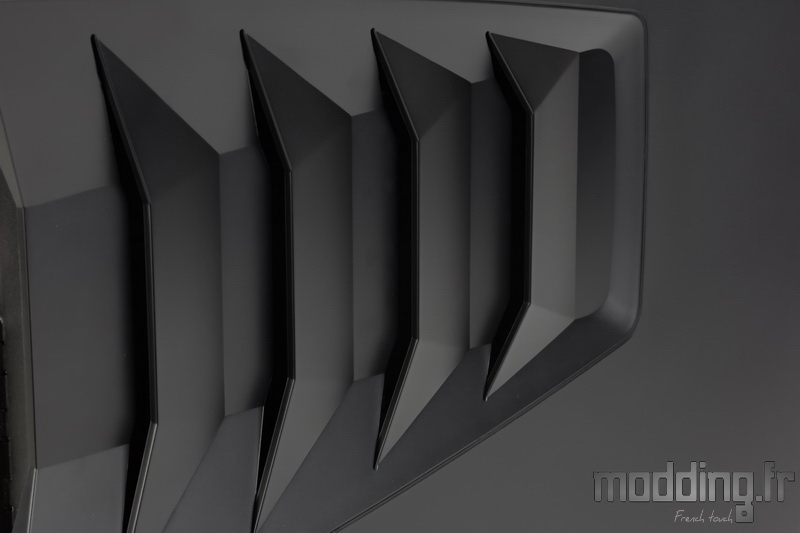

Ces ouvertures contribuent, de façon passive, à l’aération du MEK1 faisant office d’entrée d’air.

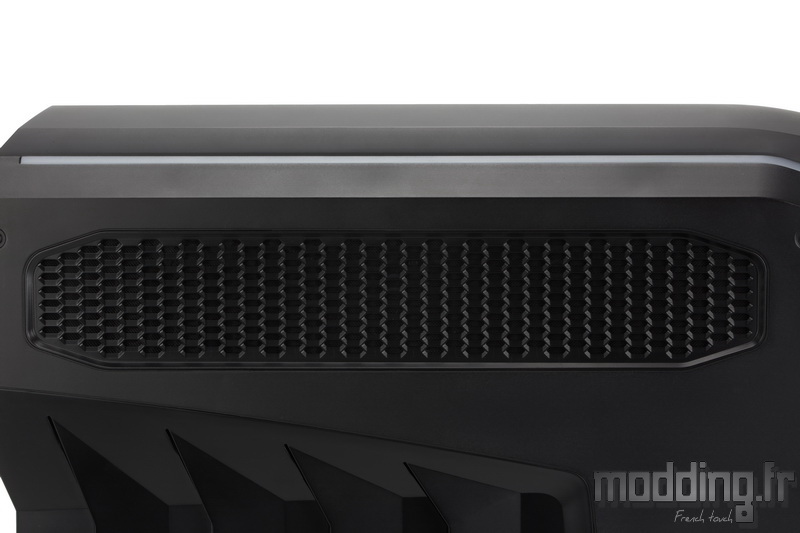

Une large grille occupant toute la profondeur du boitier se place juste au-dessus de ces ouïes.
On distingue la présence d’un filtre accolé à même la face interne de la grille.

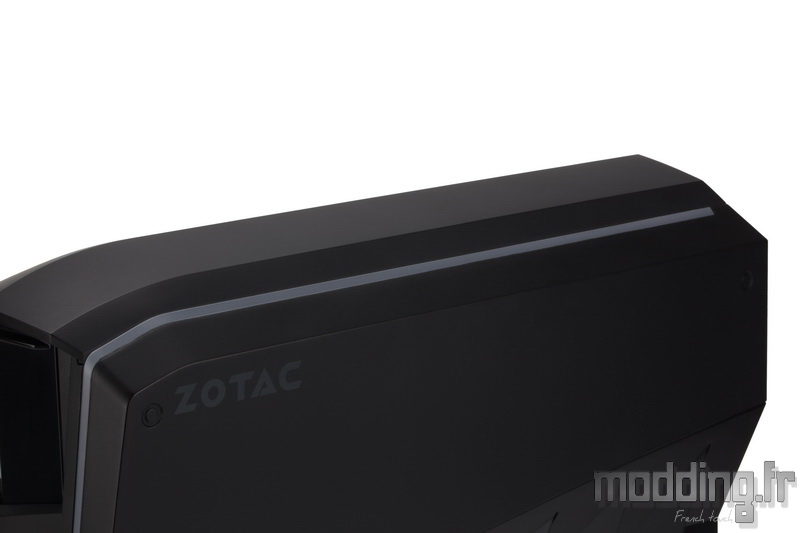

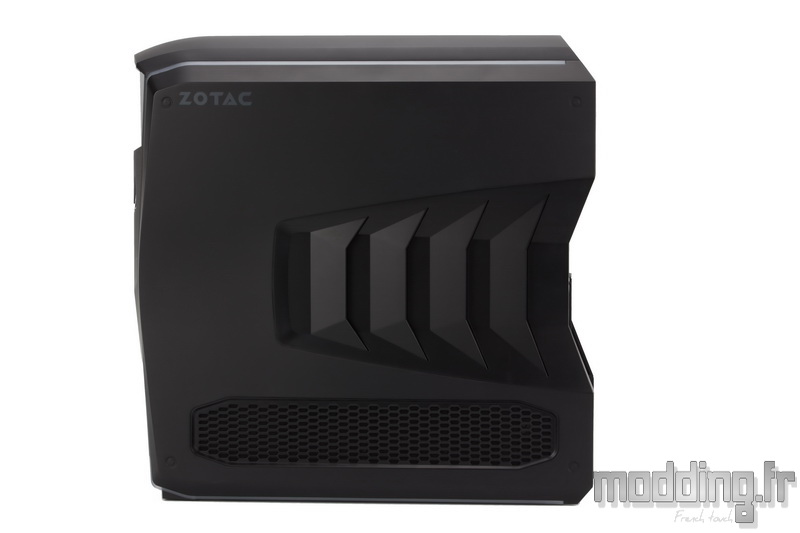

La porte controlatérale adopte le même design si ce n’est que le logo passe dans le coin haut de la porte et que la grille bascule dans la partie basse.
Tout comme il chemine le long de la base, le liseré translucide court le long de la bordure supérieure du boitier séparant ainsi la porte du Top.

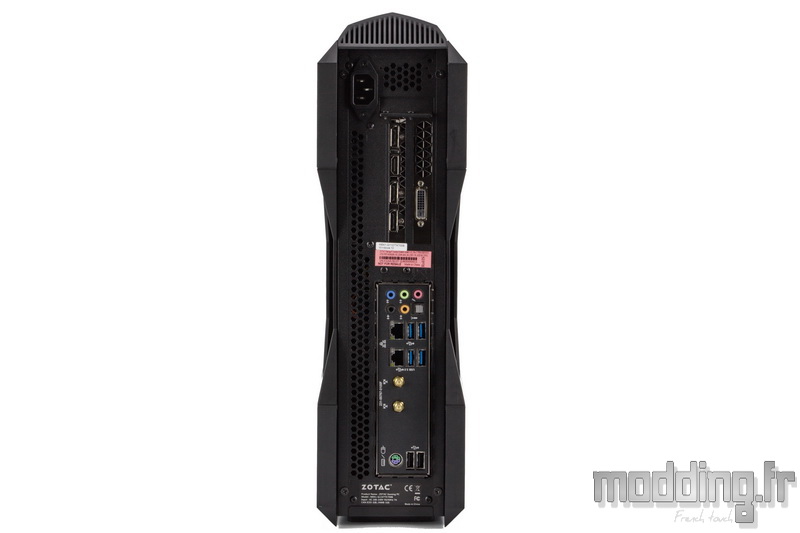

L’arrière du MEK1.
Nous sommes en présence du châssis en acier du MEK1.
Les portes sont fixées au châssis par deux vis classiques.

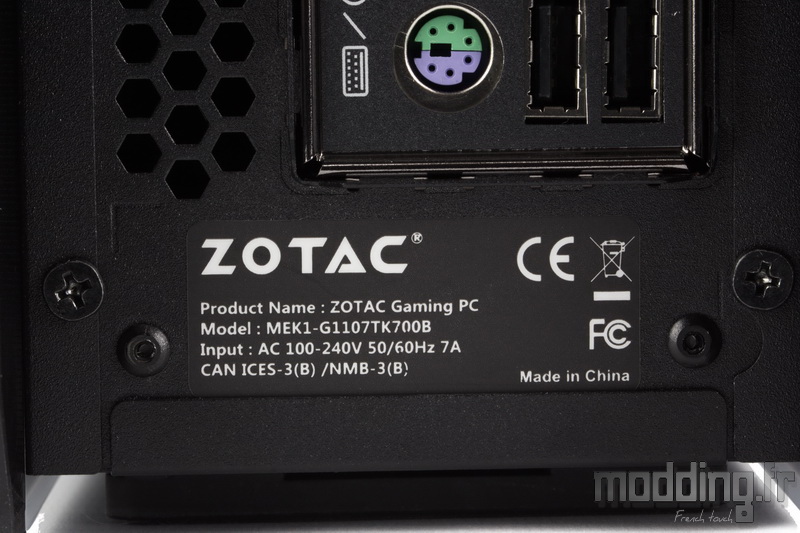

Dans la partie basse, nous avons une étiquette regroupant notamment le logo de la marque ainsi que le code “Model”.

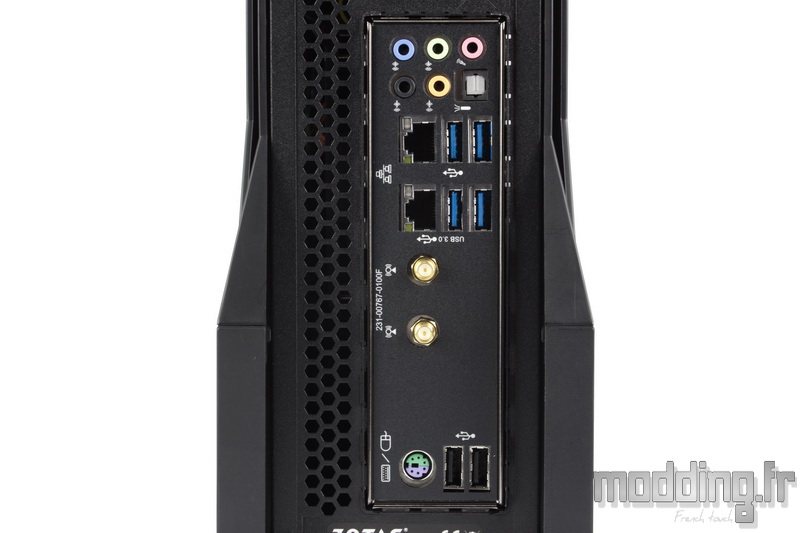

Vient ensuite l’emplacement de l’I/O Shield avec à ses cotés une grille en nid d’abeille qui parcourent …
…. Toute la hauteur du boitier.

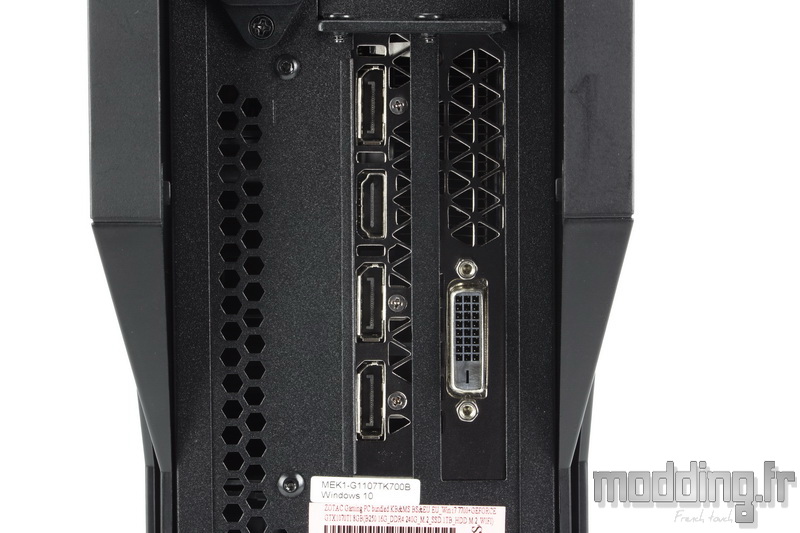

De part la faible largeur du MEK1, Zotac n’a pas d’autres solutions que de disposer la carte graphique sur un plan vertical.
Elle semble être placée juste au-dessus de la carte mère mais nous découvrirons l’agencement interne dans la page suivante.

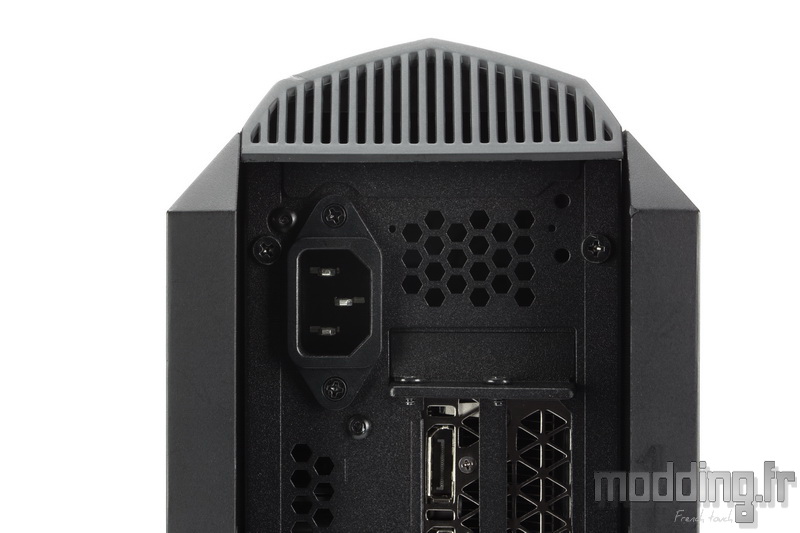

Dans la partie haute se trouve la prise secteur qui reste une prise déportée du bloc d’alimentation.
Ce dernier est placé à l’avant et dans la partie basse du châssis.

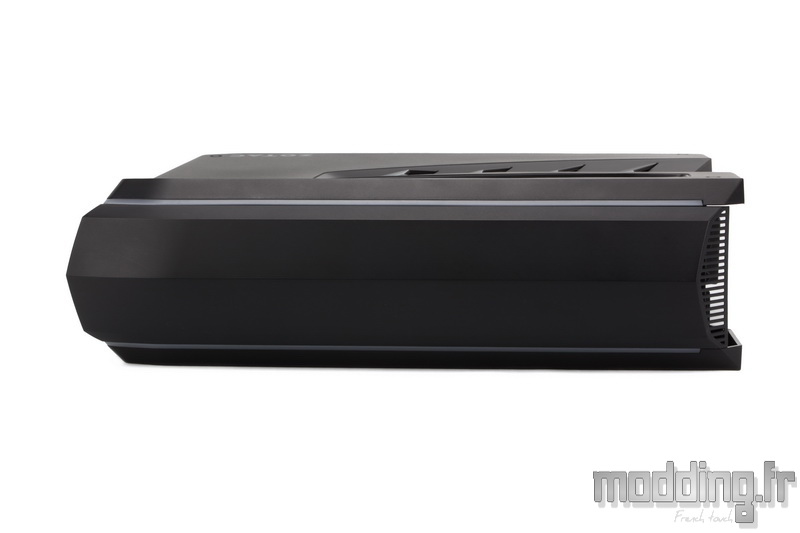

Tout comme la façade, le Top reprend l’aspect en double pente.
Sur l’avant du boitier, il amorce une légère courbe dont la limite antérieure se positionne sous forme de casquette au-dessus du volet de la connectique du MEK1.
Il se termine vers l’arrière avec une partie biseautée parsemée de multiples ouvertures verticales.

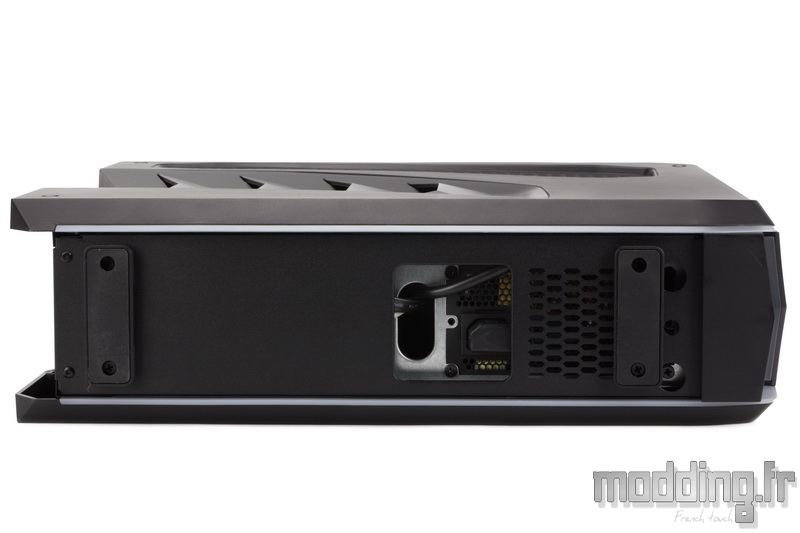

La base du MEK1.
On distingue les deux supports sur lesquels viennent s’insérer les larges pieds qui se chargent de stabiliser le boitier.
Cependant, si le meuble dans lequel on veut caser le MEK1 est plus étroit que les pieds, nous pouvons toujours nous passer de ces derniers. Les supports sont du coup, pourvus de patins en caoutchouc.

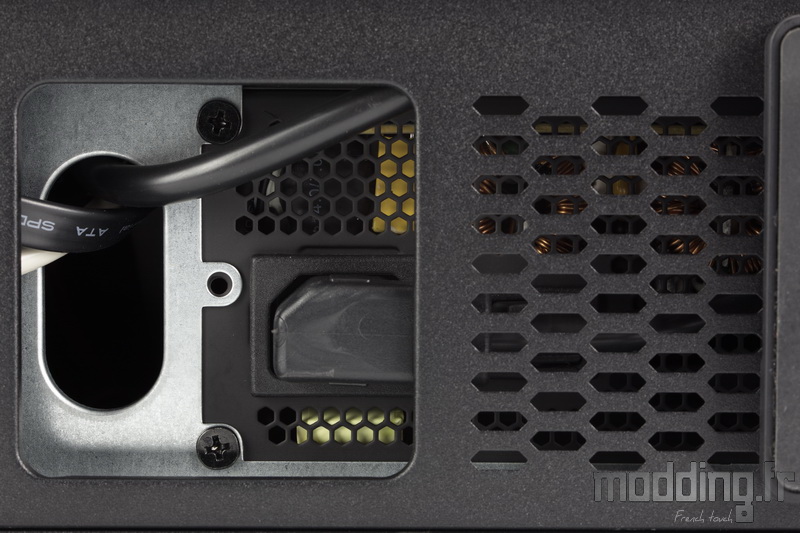

Juste après le premier support (le plus en avant), nous avons une petite grille suivie d’une large ouverture.
A travers cette dernière, on distingue le cordon secteur interne qui se branche sur l’alimentation.

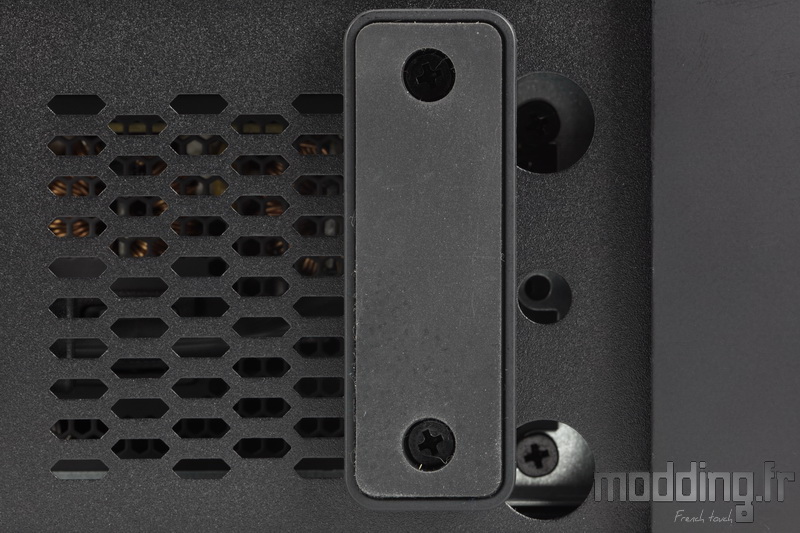

On aperçoit deux des points de fixation du bloc, les deux autres points sont accessibles par deux petites ouvertures placées juste devant le premier support (photo ci-dessus).

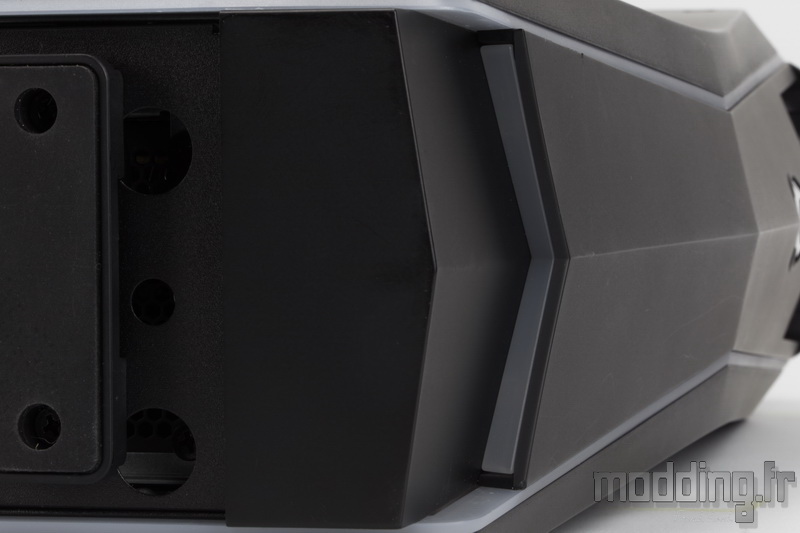

Un autre angle de vue du décroché de la partie basse de la façade nous permet de voir la mise en place d’une autre structure translucide qui a pour charge l’éclairage de cette zone.

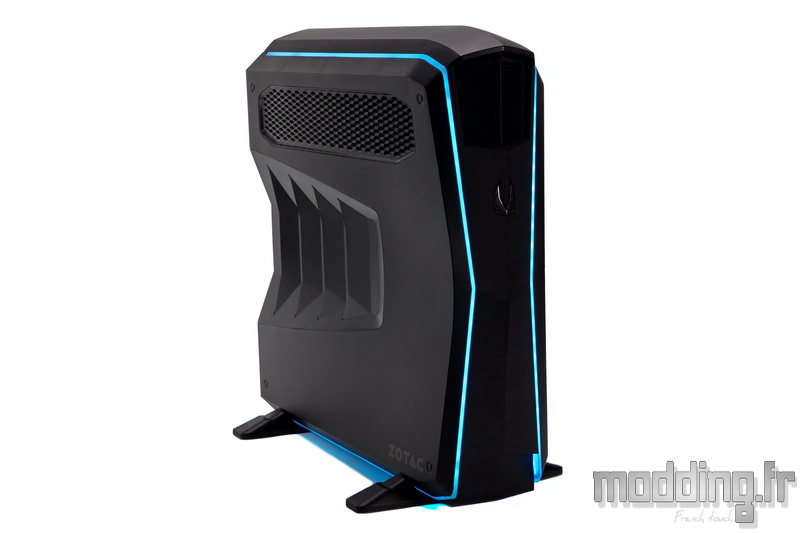

Une fois que l’on branche le MEK1 et après avoir appuyé sur le bouton Power, les deux bandes de Leds dessinent un trait lumineux soulignant le bord des portes latérales.
Même le sol se retrouve légèrement éclairé.

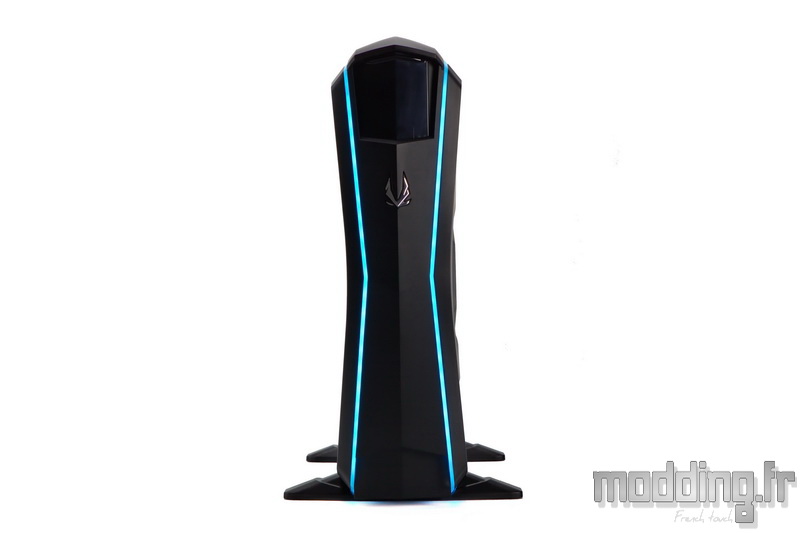

De face, le rétroéclairage accentue toujours plus la fine silhouette du MEK1.
On serait tenté de positionner le boitier à l’horizontal pour le placer dans un meuble TV, mais comme nous allons le découvrir dans la page suivante, l’agencement interne et notamment la conception du flux d’air ne font pas de cette orientation la meilleure option.
