Montage :

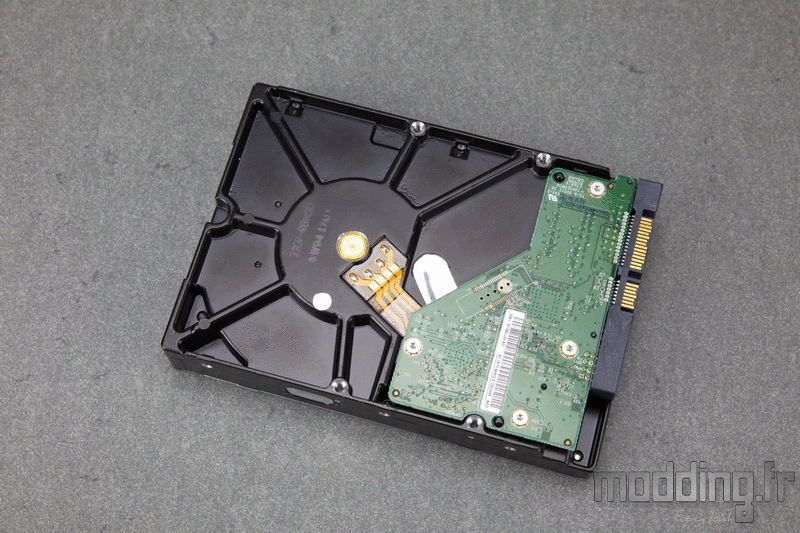

Le montage du disque dur 3.5″ au sein du tiroir de la cage HDD est simplissime.
Il suffit d’élargir le tiroir grâce à son système spécifique, on aligne ensuite les ergots face aux points de fixation du disque dur.
Ne reste plus qu’à resserrer les bords du tiroir et voilou…

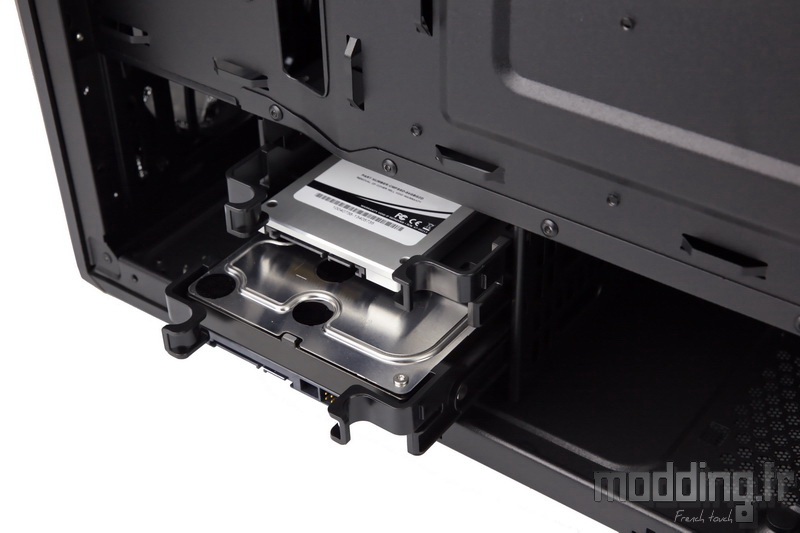

Le tiroir peut aussi accueillir une unité 2.5″.
La fixation se fait par en dessous à l’aide d’un tournevis cruciforme et de 4 vis M3.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et les enfoncer jusqu’en butée.

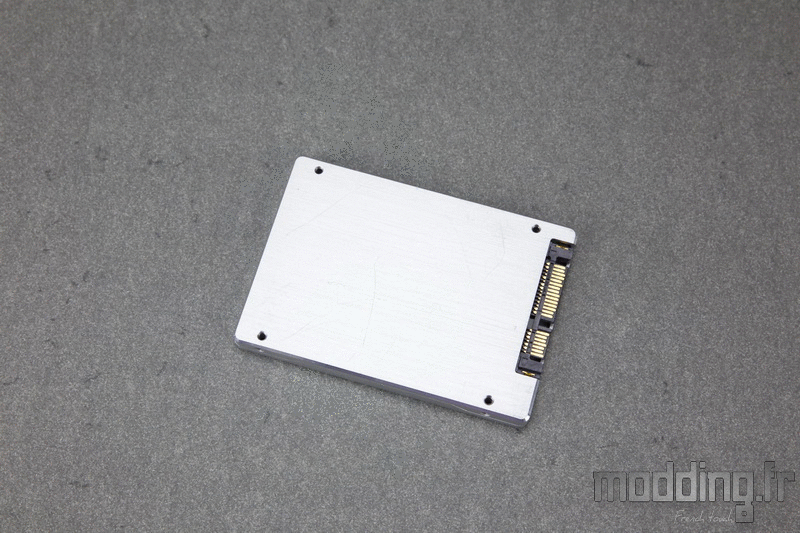

Le MasterBox MB500 est fourni avec deux supports pour SSD.

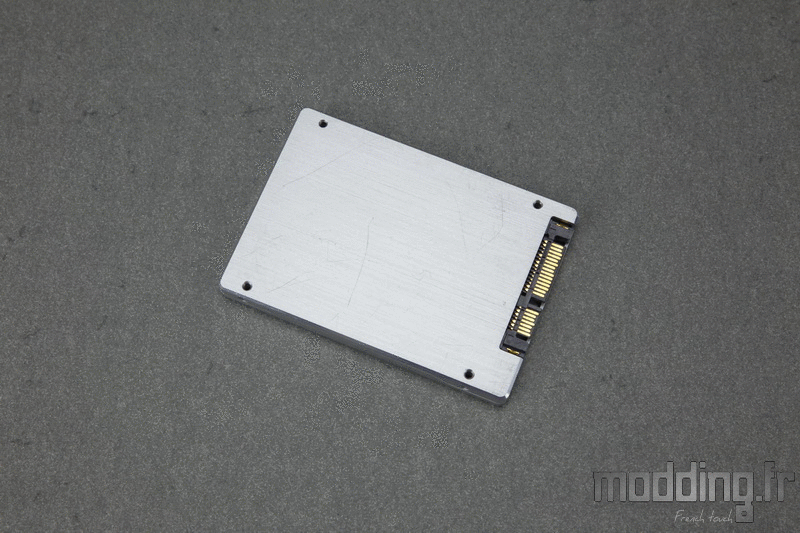

La fixation est effectuée par en dessous avec 4 vis M3.
On oriente le SSD de façon à avoir sa connectique Sata alimentation du côté de la vis à main.

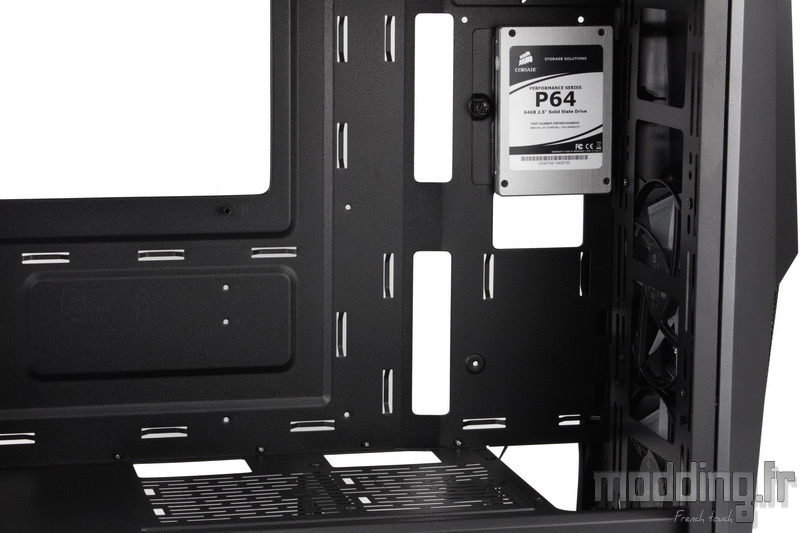

Le MasterBox MB500 propose 4 emplacements pour le support SSD :
- Deux à l’avant du plateau de la carte mère
- Deux au niveau de la partie supérieure du cache alimentation.
On constate que l’emplacement à l’avant du plateau vient gêner la fixation d’un éventuel radiateur Watercooling utilisant des ventilateurs en 140 mm.
Nous avons bien apprécié le système de fixation de l’alimentation.
On se sert alors du cadre spécifique maintenu au châssis par deux vis à main.
On fixe ce support à l’arrière du bloc à l’aide de 4 vis UNC-6.32 incluses dans le bundle.
On glisse ensuite l’ensemble par l’arrière du boitier.
L’avantage est de pouvoir brancher les câbles avant de fixer complètement l’alimentation dans le boitier.
En effet comme on peut le voir la place est quelque peu limitée une fois le bloc en place…. Et pour rappel, la cage HDD n’est pas amovible.
Avant de mettre en place la carte mère, nous conseillons de glisser le câble CPU et éventuellement les câbles de la ventilation arrière dans l’ouverture dédiée.
Après la mise en place de la carte mère, l’affaire se révèle plus compliquée…
Afin de fixer la carte mère sur les entretoises, nous utilisons les vis UNC-6.32.
L’entretoise centrale (la seule mise en place au préalable) dispose d’un léger déport qui facilite le centrage de la carte mère.
Nous disposons de 40 mm en ce qui concerne l’emplacement de ventilation supérieur.
Il n’est donc pas du tout envisageable de coller un quelconque radiateur à ce niveau…
Nous avons dû jouer des coudes pour glisser notre AIO 120 au-dessus des deux autres ventilateurs du boitier.
Nous ne voulions pas modifier la ventilation du MasterBox MB500 en déplaçant un des deux ventilateurs dans la partie supérieure du boitier…
Dans un autre contexte, il est tout de même préférable de descendre l’AIO d’un cran pour que son ventilateur puisse profiter pleinement de l’entrée d’air assurée par la grille Mesh. En effet la position la plus haute tombe au niveau de la structure pleine de la façade.
On peut aussi bien placer le radiateur sur l’emplacement arrière.
Les passages de câbles à l’avant du plateau coïncident bien avec notre prise ATX.
Pas de soucis quant à la mise en place de la carte graphique, en l’état nous disposons de 400 mm.
Cette distance diminue en fonction de ce que nous plaçons à l’avant du châssis : un radiateur Watercooling +/- épais.
Les nombreux points d’ancrage sont bien appréciables pour assurer le rangement des câbles du côté des coulisses.
Vu le faible espace au dos du plateau de la carte mère, nous conseillons de fixer le gros câble ATX à l’avant de ce plateau qui, grâce au léger déport, bénéficie de quelques millimètres supplémentaires.
Cooler Master préconise un maximum de 180 mm en ce qui concerne la profondeur de l’alimentation ce qui est le cas de notre HX750. Comme on peut le voir, avec une telle profondeur, il nous est impossible de glisser l’excédent de câbles entre le bloc et la cage HDD.
On compose alors avec cette dernière…
Les passages de câbles positionnés sur la face supérieure du cache alimentation permettent de glisser les différents câbles issus du boitier.
On finalise le branchement des autres câbles : PCIe et USB 3.0.
Si on opte pour un refroidissement du processeur par Aircooling, le boitier assure une clairance de 160 mm pour le ventirad.
Cela s’avère trop limite pour les gros modèles…
Nous refermons la porte controlatérale et le panneau en verre trempé dont la mise en place est facilitée par la présence de sa réglette inférieure.

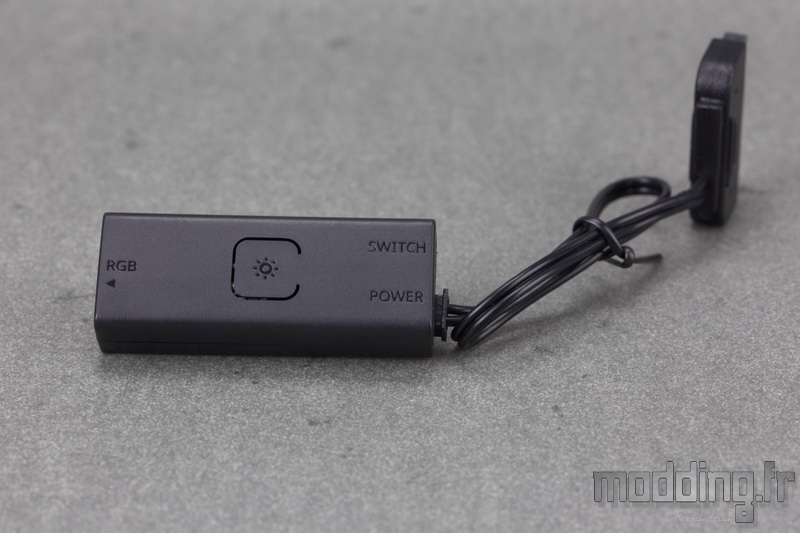

Nous avons branché les prises RGB des trois ventilateurs du MasterBox MB500 sur le contrôleur par le biais du câble adéquat.

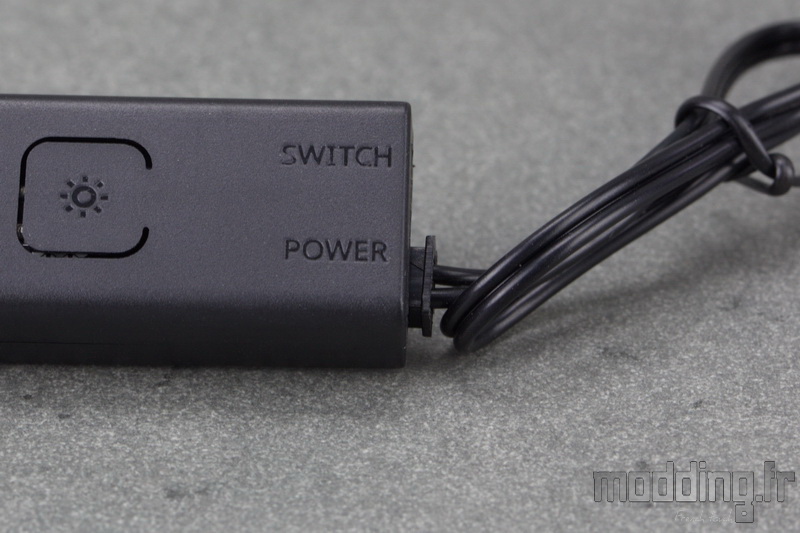

Afin de pouvoir intervenir sur le contrôleur sans avoir à ouvrir le boitier, nous avons détourné le câble du bouton Reset pour le brancher sur la prise “Switch”.
Ainsi nous pouvons passer d’un mode à l’autre tranquillement…
La gestion RGB de ce contrôleur peut afficher 7 couleurs : blanc, bleu, rouge, vert, jaune, bleu ciel et violet.
Chaque couleur dispose d’un effet statique ou respirant.
On termine ensuite par trois modes affichant la totalité des couleurs.
Ils se différencient par le type de transition : continue (ici sur l’animation), séquentiel ou stroboscopique (les LED s’éteignent avant d’afficher la couleur suivante).
Le contrôleur RGB inclus dans le bundle est nettement plus simple que le contrôleur que l’on peut avoir dans le pack des ventilateurs MasterFan Pro RGB.
Ce dernier se branche sur le port USB interne de la carte mère et propose du coup un logiciel de gestion RGB.
Cependant si nous avons une carte mère disposant de la technologie RGB, nous pouvons brancher le câble réunissant les prises des trois ventilateurs sur le header RGB de la carte mère.
Le système est compatible avec tous les constructeurs et nous profitons du logiciel propre à la carte mère. L’avantage est aussi de pouvoir harmoniser les couleurs de l’ensemble des LED.

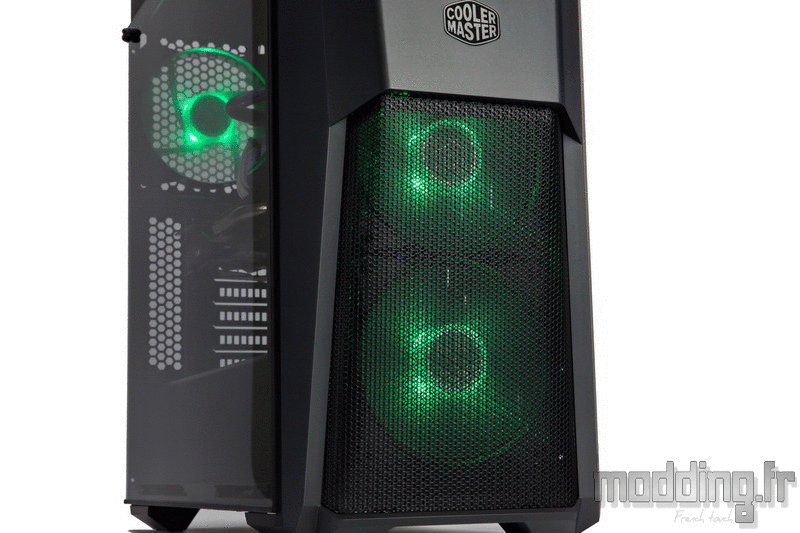

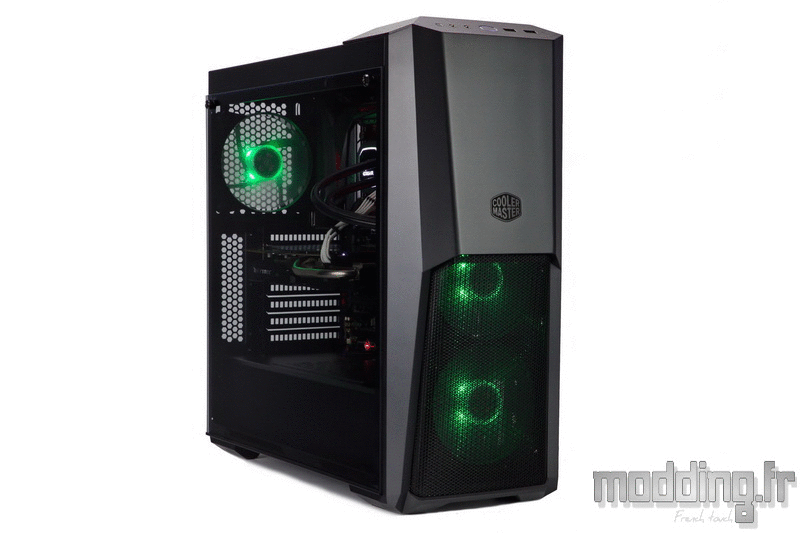

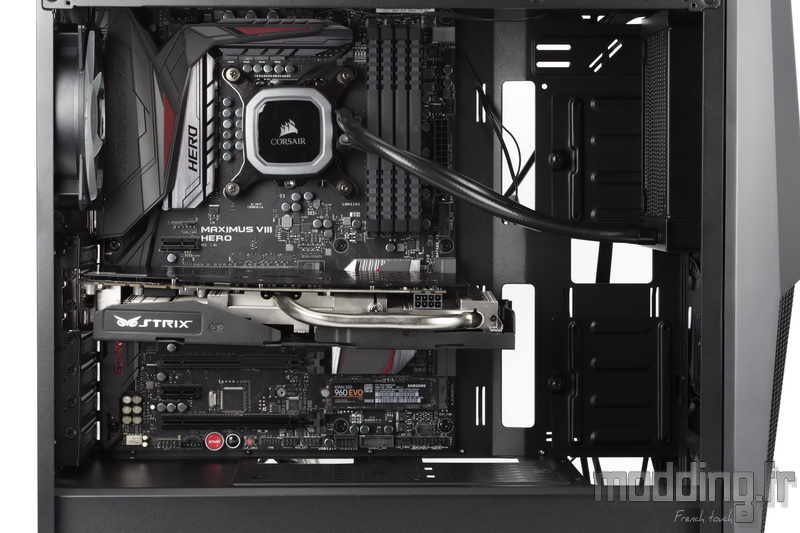

Le panneau en verre trempé nous fait bénéficier d’une large vue sur notre config.
La légère teinte grise permet de mettre en avant le rétroéclairage des composants tout en dissimulant dans la pénombre la structure de ces derniers.
