Démontage :

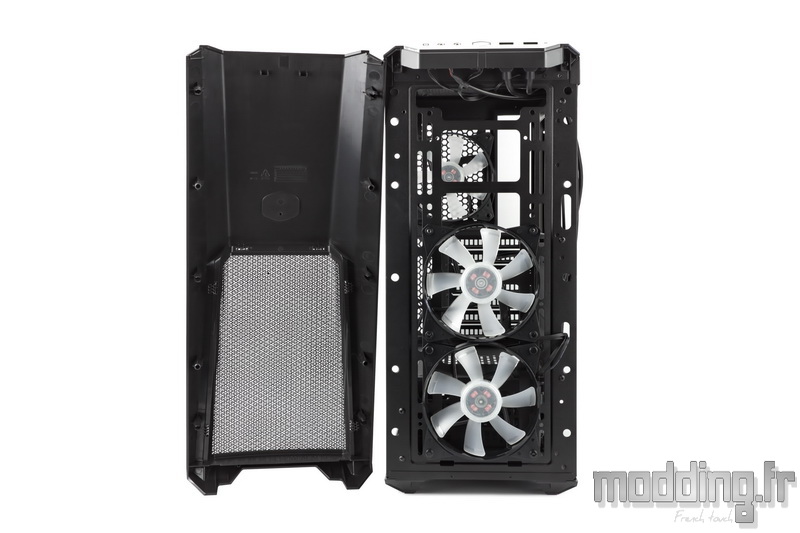

Nous commençons par la façade maintenue au châssis par 3 embouts bâtonnet sur chacun de ses bords.
Il faut glisser la main sous le bord inférieur et tirer vers soi.

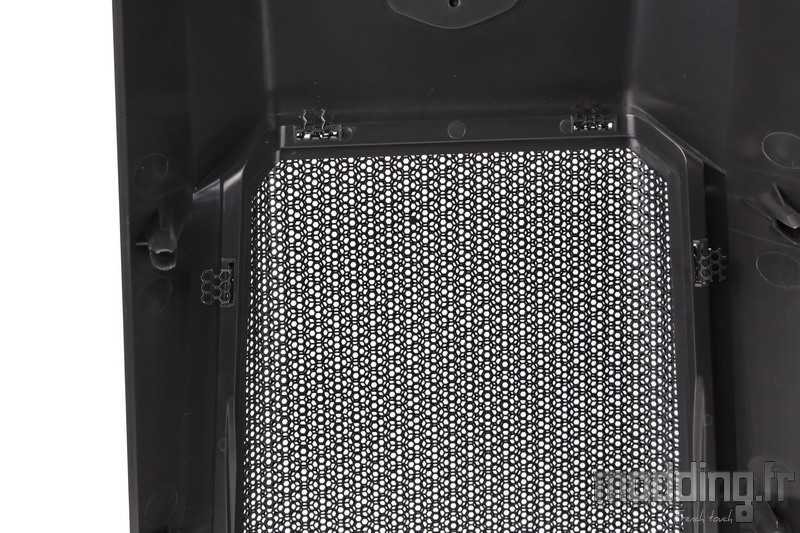

La grille Mesh est fixée à la structure en plastique par des ergots repliés sur ladite structure.

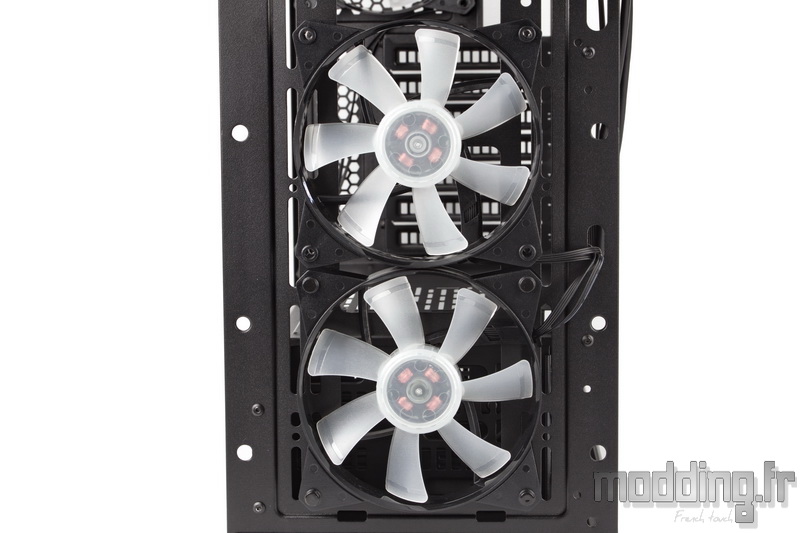

On retrouve les deux ventilateurs en 120 mm identiques à celui placé à l’arrière du boitier.
On constate que chacun d’eux a sa propre fixation….

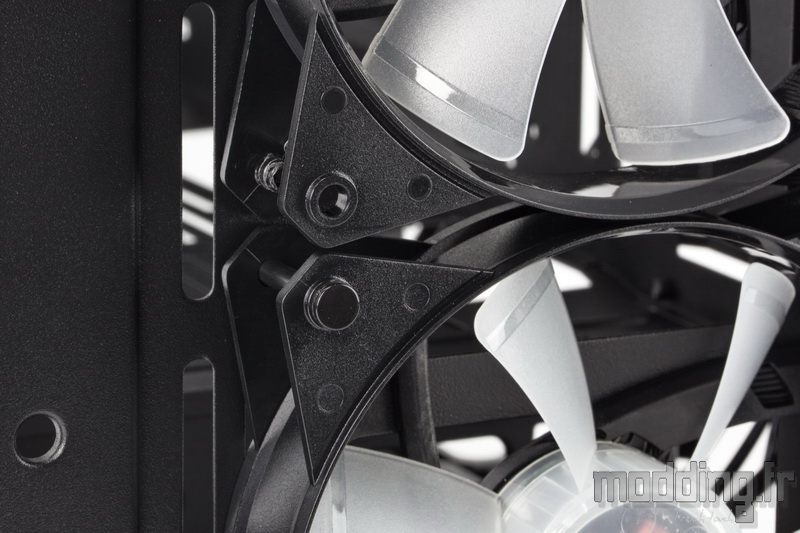

Celui du haut bénéficie de vis classiques pour ventilateur alors que celui du bas dispose de rivets plastiques amovibles.
Cooler Master considère, à juste titre, qu’il est moins aisé d’utiliser le tournevis pour le ventilateur du bas de par la présence de la cage HDD.

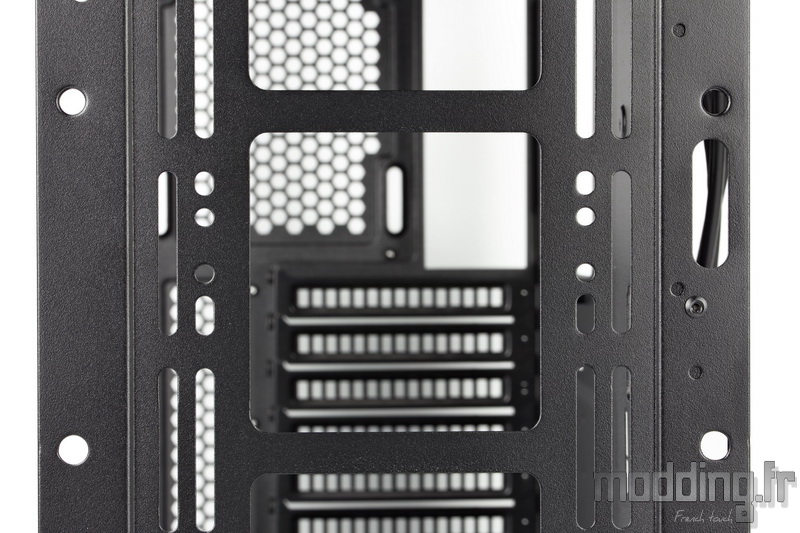

On note que les points de fixations adoptent une forme oblongue (à certains niveaux en ce qui concerne le diamètre 120 mm), ce qui permet d’ajuster la hauteur d’un éventuel radiateur de Watercooling.
Le MasterBox MB500 peut accueillir sur sa face avant un radiateur 360 ou 280.
Pour rappel, nous disposons d’une clairance de 75 mm laissée par le cache alimentation.

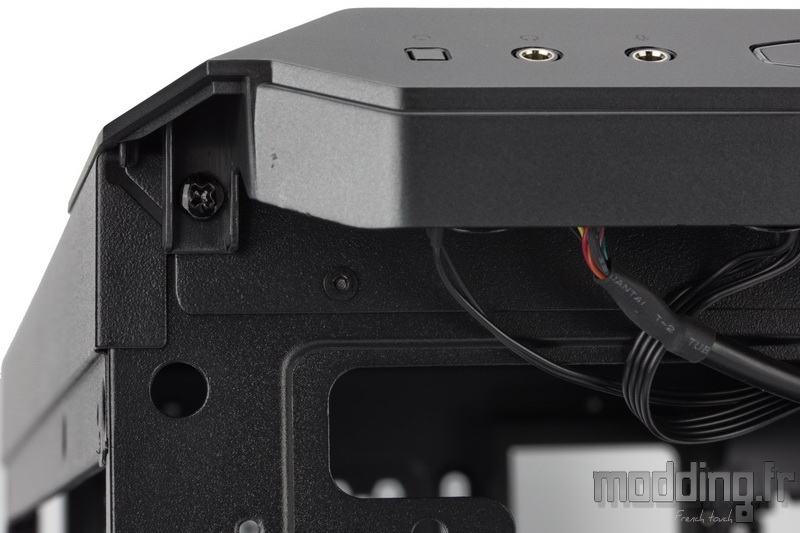

Le carénage du Top qui intègre la connectique du boitier est fixé à l’avant du châssis par deux vis. Deux encoches garantissent son maintien sur la haut du châssis.

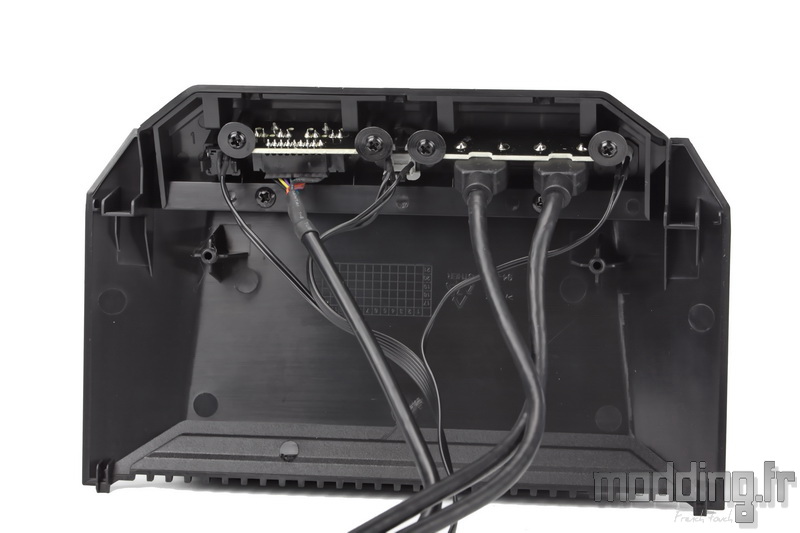

Le panneau des connectiques a proprement dit est fixé à la structure en plastique par des vis classiques.
Les parois de la cage HDD ne sont pas amovibles à notre grand étonnement…. Dommage pour ceux qui voulaient avoir plus de place à l’avant de l’alimentation, il va falloir jouer de la perceuse pour faire sauter les rivets.

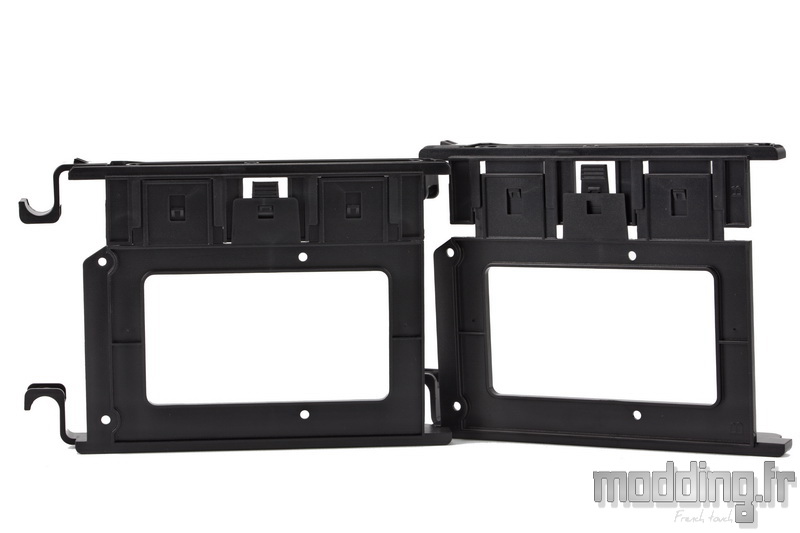

Chacun des deux paniers dispose de 4 points de fixation pour accueillir une unité 2.5″.
Comme nous le verrons dans la section suivante, la fixation du disque dur 3.5″ se fait sans outil.
Le tiroir dispose d’un système d’élargissement qui facilite la mise en place dudit disque dur sans avoir à torturer la structure en plastique.
Il est à noter que les ergots de fixation ne disposent pas de silentbloc.

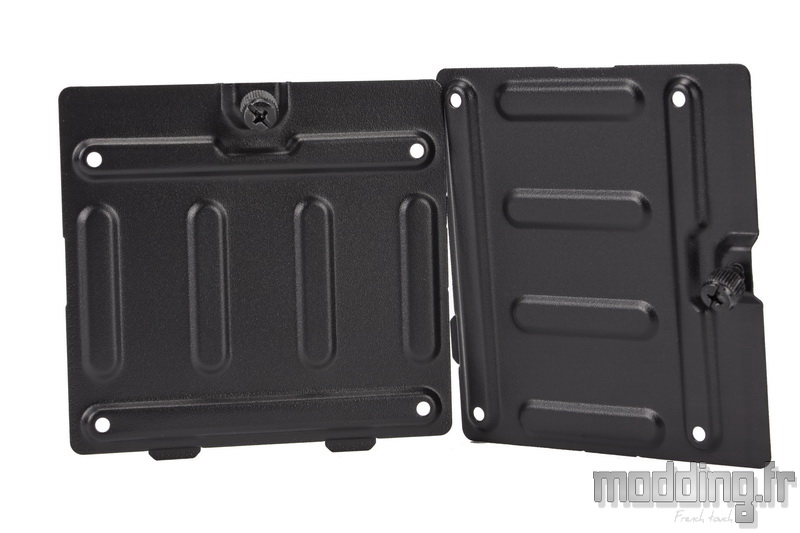

Les deux supports SSD.
La vis à main reste solidaire de la structure en acier.

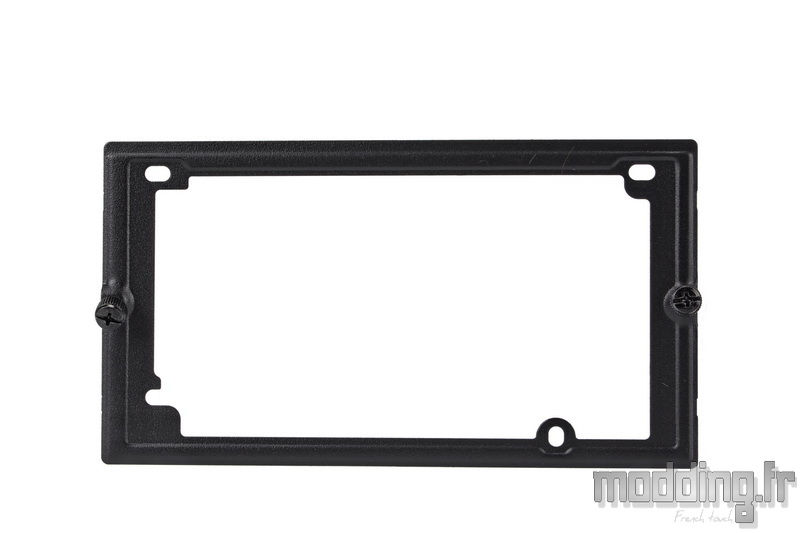

Le cadre support spécifique au bloc d’alimentation.

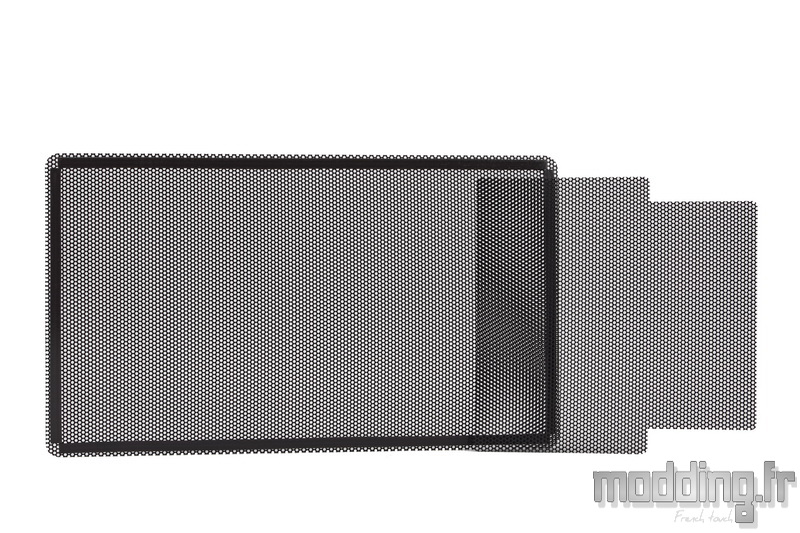

Les filtres du MasterBox MB500.
La ventilation du boitier est donc assurée par trois ventilateurs !!!

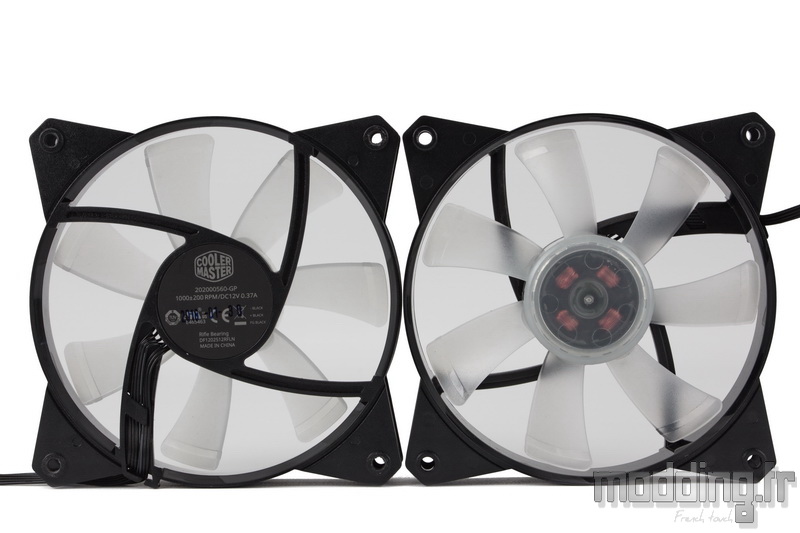

Le design des pales nous permet d’associer le ventilateur à la série MasterFan Pro 120 Air Flow RGB.
Cependant, nous avons une différence au niveau du cadre avec des coins faisant partie intégrante de la structure en plastique contrairement à la version boite qui dispose de coin en caoutchouc.
Point de curseur aussi à l’arrière du ventilateur jouant sur le rétroéclairage.
Le modèle du MasterBox MB500 garde le concept RGB avec son câble dédié, même si le contrôleur n’est pas aussi évolué que la version boite.
Le dernier point est l’absence de gestion PWM.
En bref, une version très allégée du MasterFan Pro 120 RGB qui permet de garantir un prix serré au MasterBox MB500.

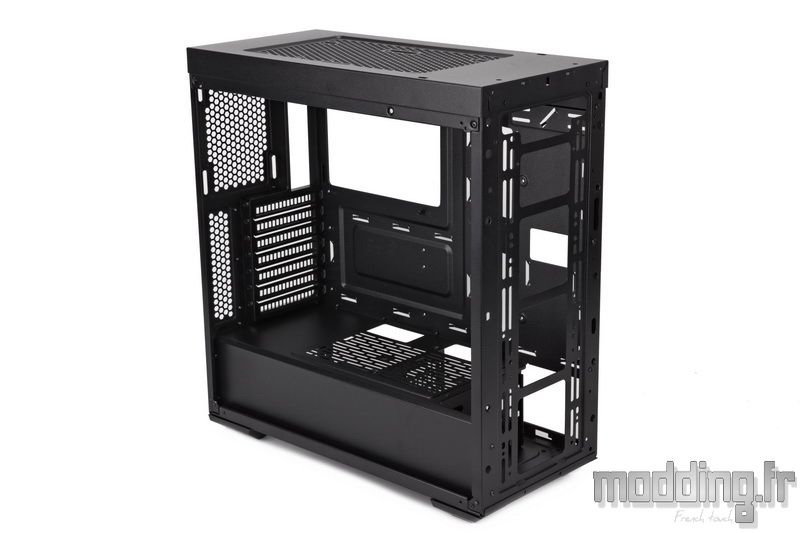

Mis à part les pieds et les équerres PCI, toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache alimentation et ….. la cage HDD.
