L’intérieur :
Deux vis à main et on retire le panneau en verre trempé.
On constate une légère teinte grise du verre.

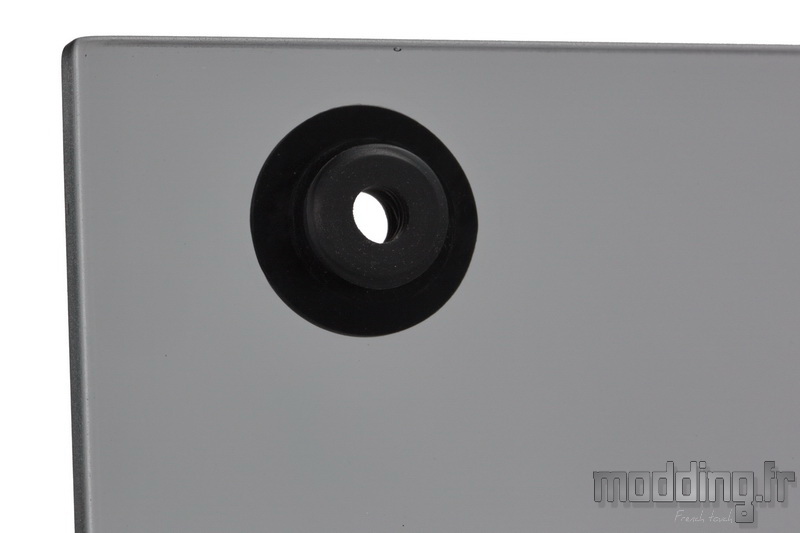

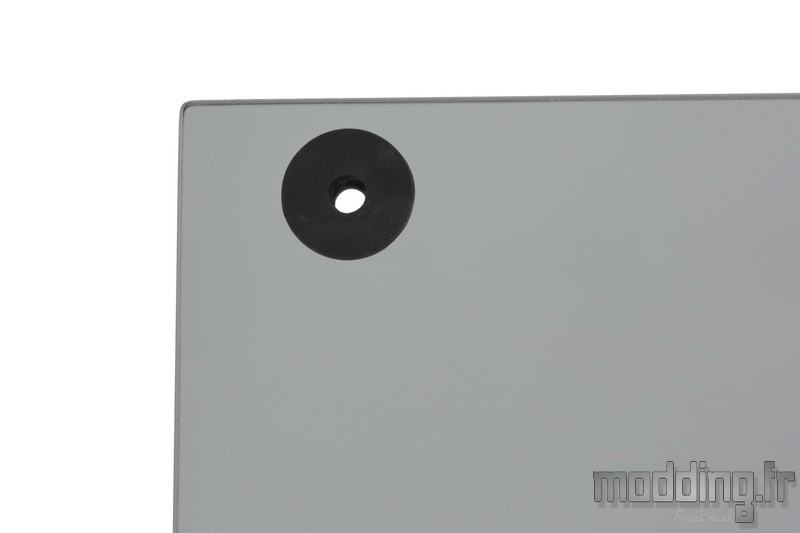

Les deux points de fixation intègrent une rondelle en caoutchouc.
La face interne de cette rondelle est plus large que….
…. Sa face externe, ce qui assure l’isolation du verre par rapport au châssis en acier.
La vis a main ne risque pas non plus de rentrer en contact avec le verre, à moins d’effectuer un serrage un peu trop prononcé.

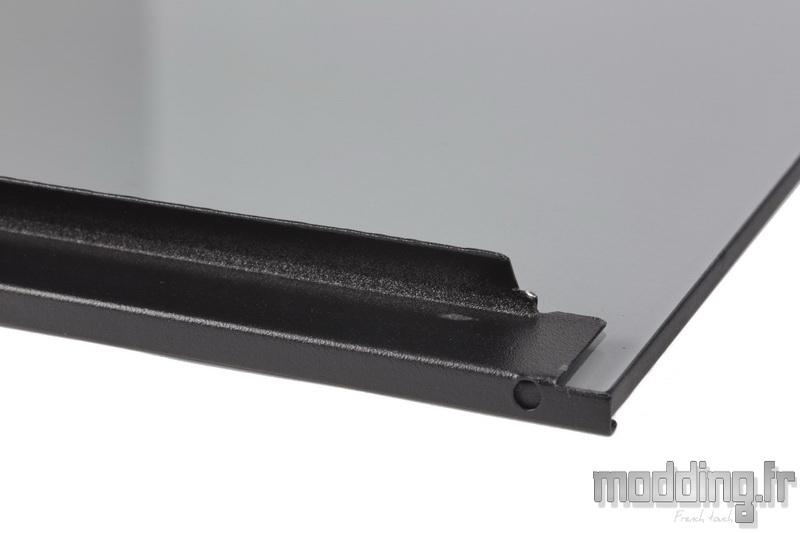

Le bord inférieur du panneau est pris en charge par une réglette en acier.
La face interne de cette dernière présente un rail qui prend donc appui sur le bord inférieur du châssis.
Cependant ce rail n’a pas un profil arrondi prononcé qui fait que le panneau ne peut tenir tout seul sur le bord du châssis.
L’intérieur du MasterBox MB500 est tout de noir vêtu.
Le châssis opte pour une répartition dans le sens de la hauteur avec la présence d’un cache alimentation sur le bas du boitier.
Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
Seule l’entretoise centrale est en place sur le plateau. Il est à noter que cette entretoise dispose d’un léger déport facilitant le centrage de la carte mère lors de sa mise en place.

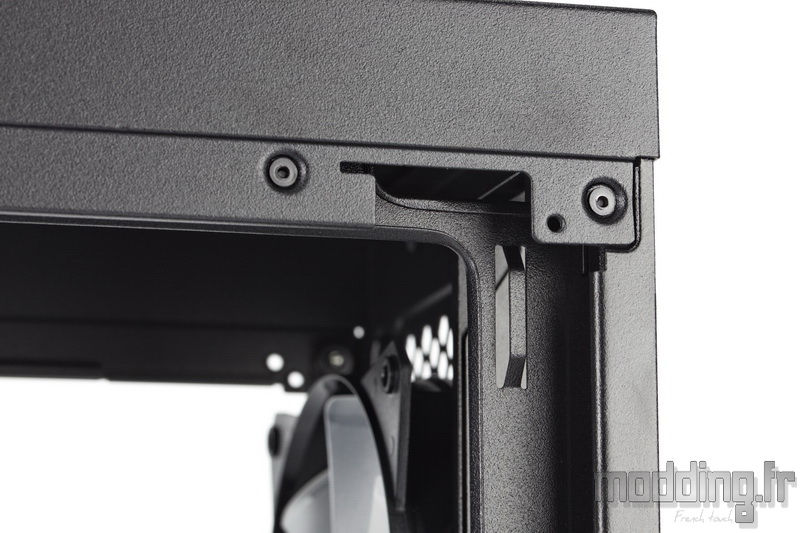

Une seule ouverture siège sur le bord supérieur du plateau, à proximité de l’emplacement de l’I/O Shield.
De par la faible distance avec la partie haute du châssis, nous conseillons au moment du montage de la carte mère, de glisser au préalable les différents câbles dont notamment le câble CPU.

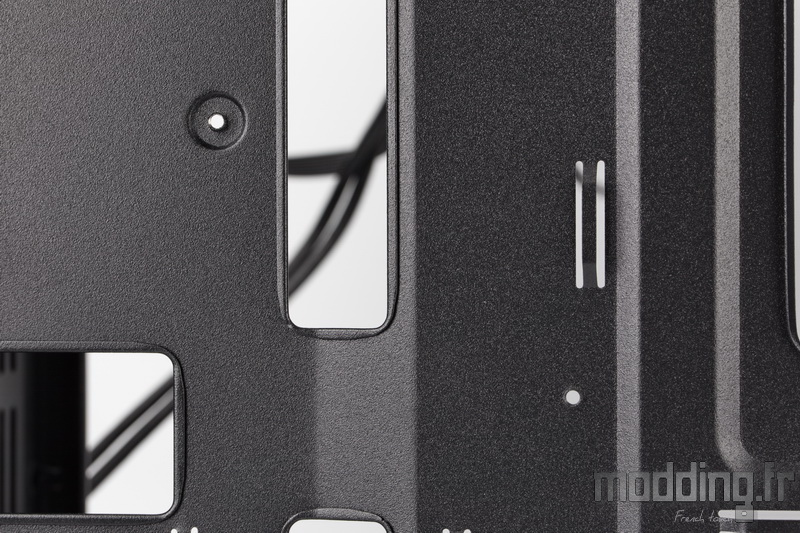

Deux ouvertures de plus grande taille prennent place à l’avant du plateau.
La marque fait l’impasse sur les grommets en caoutchouc…
Vers l’avant du châssis, on note la présence de deux supports SSD fixés à la paroi par un jeu d’encoches et par une vis à main.
Cette dernière reste solidaire de la structure en acier du support.
Le cache alimentation couvre toute la profondeur du boitier.
Cooler Master casse l’angle du cache en insérant un biseau.
À l’avant, nous disposons d’une large ouverture permettant la mise en place d’un radiateur de Watercooling.
Nous avons pas moins de 75 mm ce qui reste conséquent d’autant plus que la ventilation est placée à l’avant du châssis.

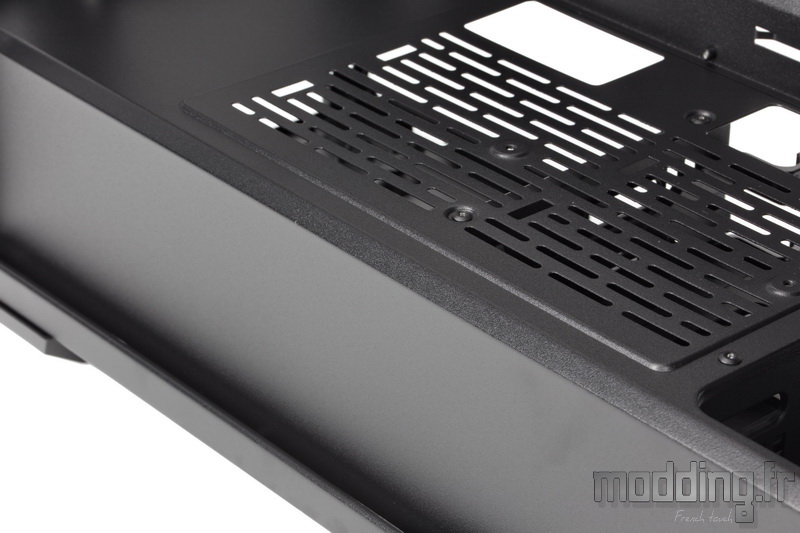

Sur le plateau supérieur du cache, dans sa partie médiane, nous avons une grille associée à deux ouvertures.
En y regardant de plus prés, on constate la présence de points de fixation qui ….
… Peuvent alors accueillir les deux supports SSD vus plus haut.

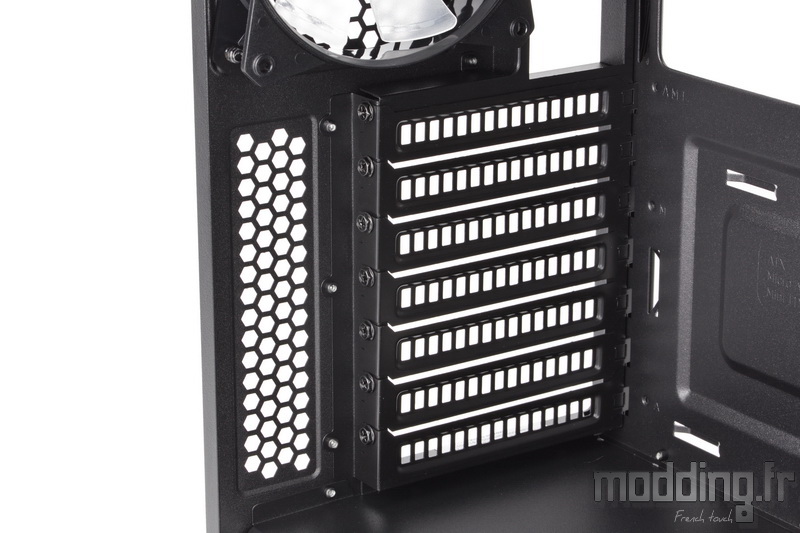

En, remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis classiques.
Rhoooo, pas de vis à main !!!
En fait, peu importe… Car même avec des vis à main, nous sommes généralement dans l’obligation d’avoir recours à un tournevis pour démonter les équerres.

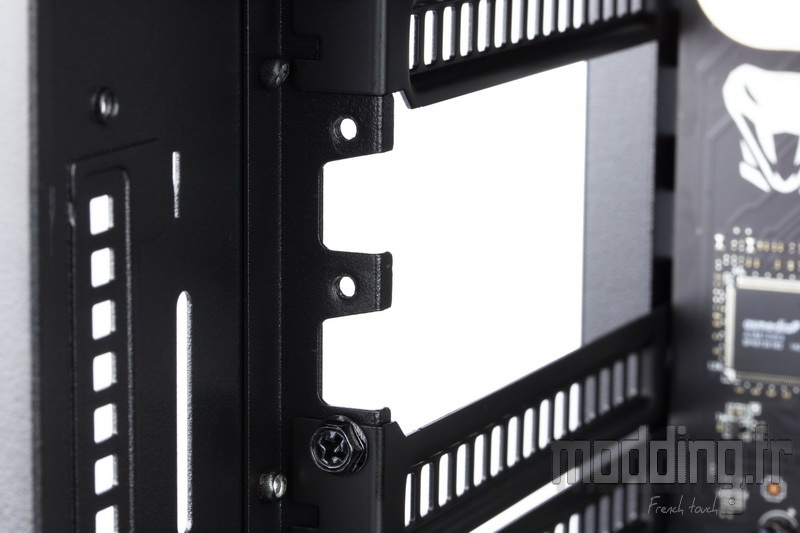

On distingue l’absence de renforts entre chaque équerre. Une spécificité que l’on retrouve dans les boîtiers Cooler Master et qui permet de ne pas empiéter sur les sorties vidéos des cartes graphiques.

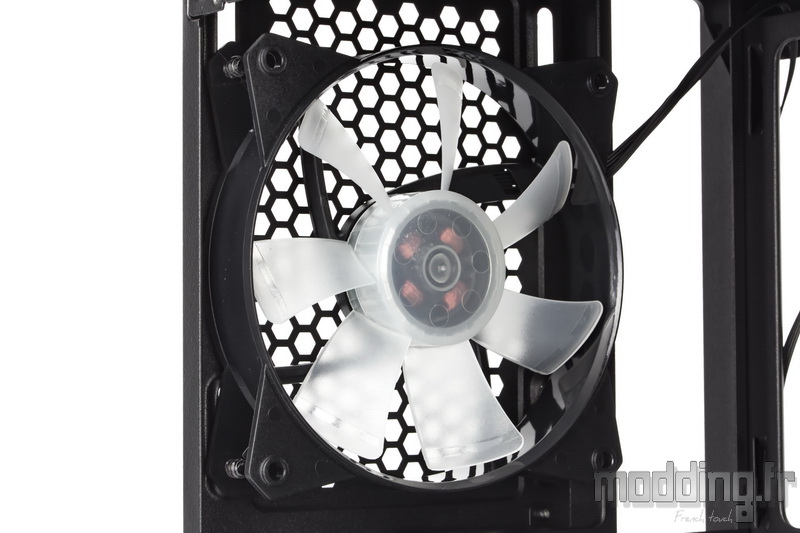

L’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur d’un éventuel radiateur 120.
Dans la partie haute du châssis, on retrouve l’emplacement pour deux ventilateurs en 120 mm.

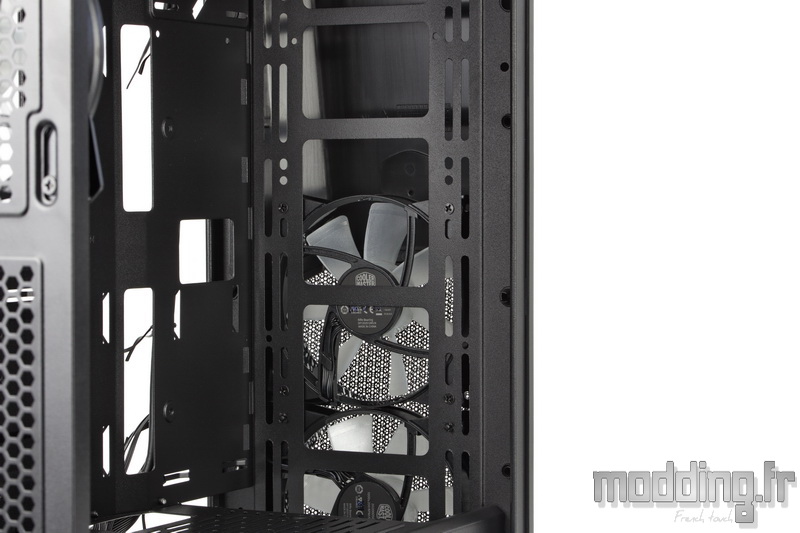

En redescendant sur l’avant du châssis, nous avons un emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Deux ventilateurs en 120 mm sont présents.
Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous les câbles sont noirs, et ce jusqu’à la prise interne des ports USB 3.0

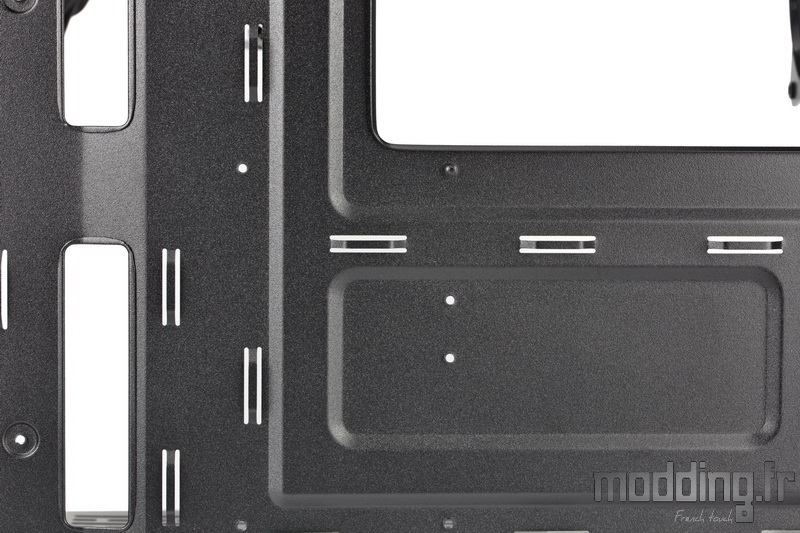

Nous avons une multitude de points d’ancrage disséminés un peu partout…

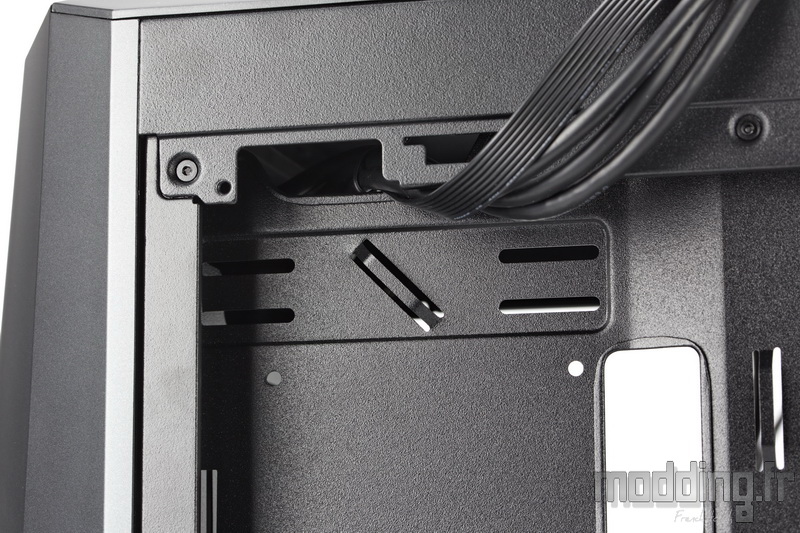

Même à proximité du passage du câble CPU…
…. Et à l’avant du plateau de la carte mère.

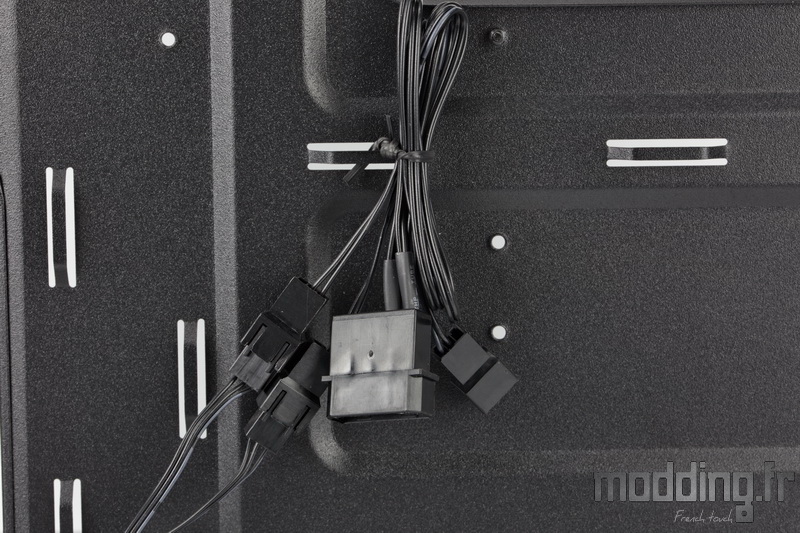

Accessoirement, la marque fournit un adaptateur Molex disposant de trois prises 3-pins afin d’alimenter en 12 V les trois ventilateurs du MasterBox MB500.

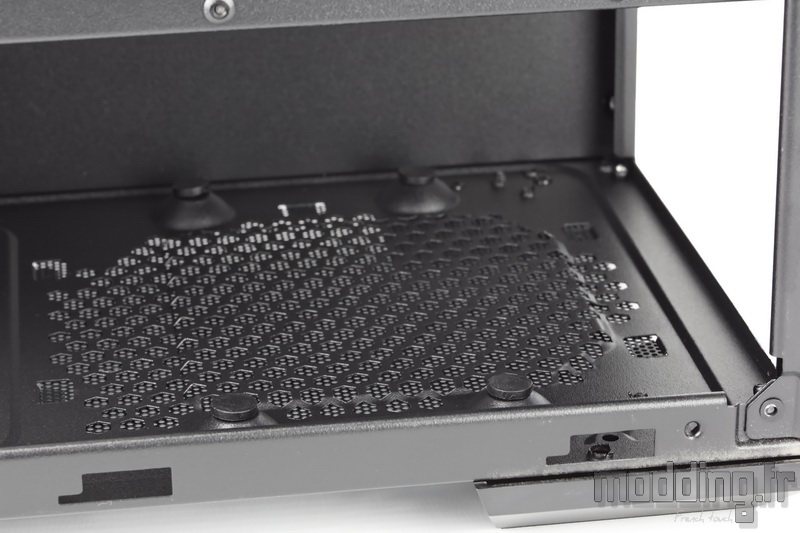

Sous le cache, l’emplacement de l’alimentation est doté de petits plots en caoutchouc afin de bien amortir le bloc…

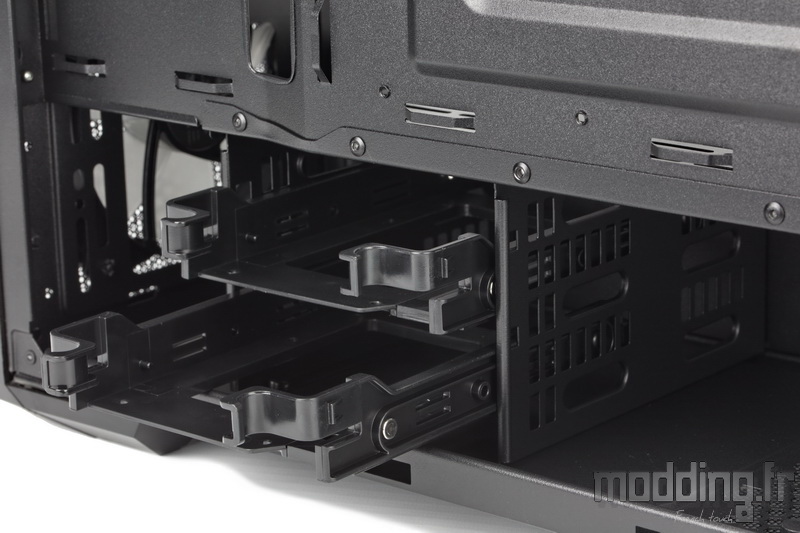

À l’avant nous avons une cage HDD dotée de deux tiroirs en plastique qui peuvent accueillir un disque dur 3.5″ ou une unité 2.5″.
Il est à noter que cette cage ou du moins les deux parois constituant la cage sont fixées au châssis par des rivets…. Un choix discutable vu que 8 vis en lieu et place des rivets ne changent pas franchement la donne en termes de tarif.
On remarque, au niveau des passages de câbles placés à l’avant du plateau, que la paroi est affublée d’un léger déport vers le compartiment principal.
Ce qui fait que….

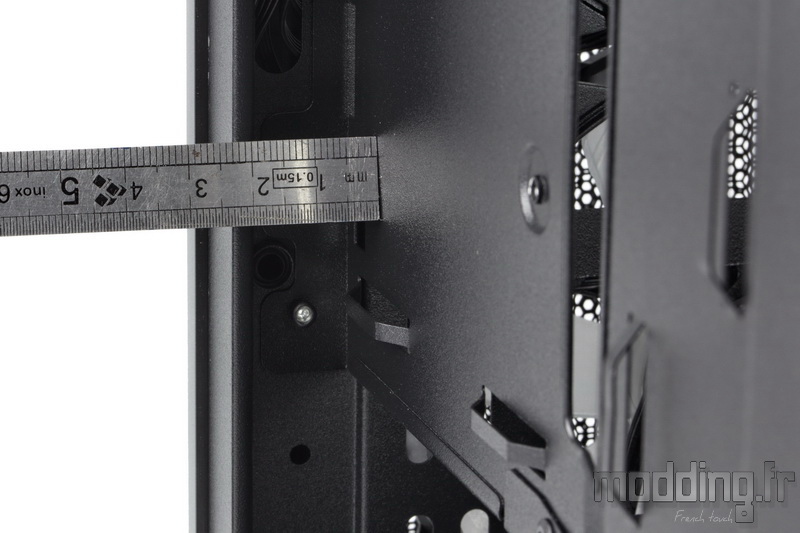

… Nous avons 23 mm à l’avant du plateau contre…

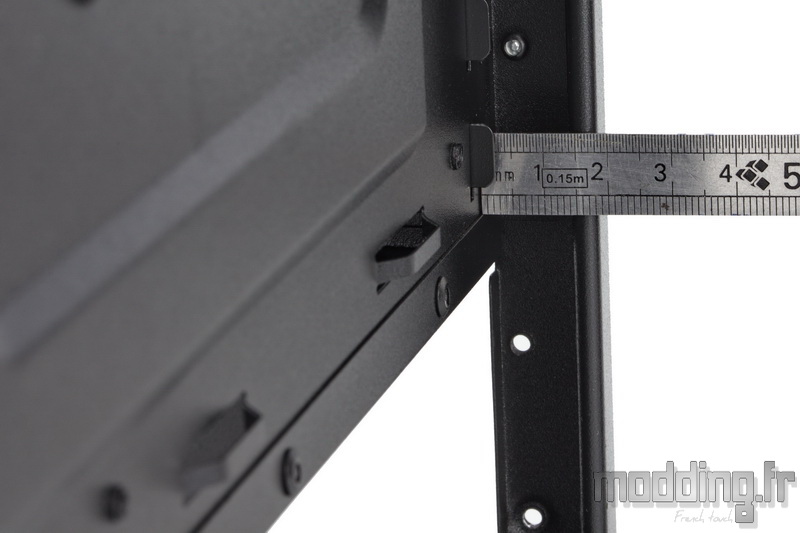

…. Seulement 18 mm au niveau du plateau de la carte mère…
Heureusement que l’on peut compter sur les nombreux points d’ancrage pour assurer le câble management.
