Tests :
Config de test :
Niveau sonore
Les ventilateurs du Manta
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, celles-ci sont contrôlées par un multimètre.

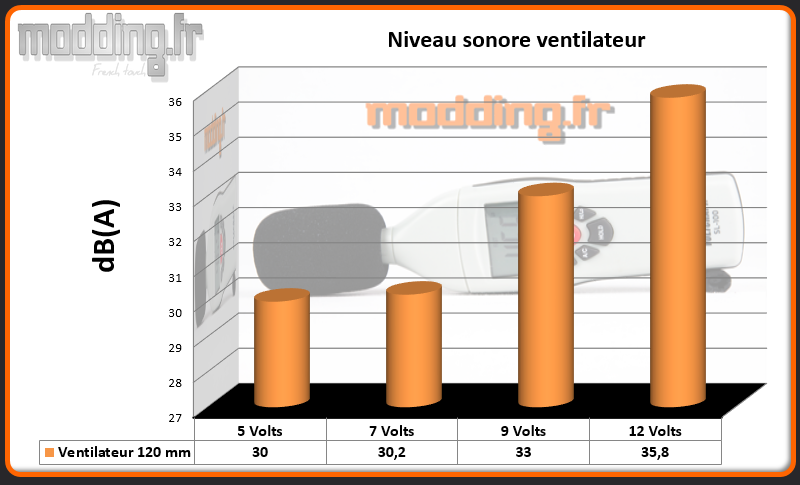

Niveau sonore

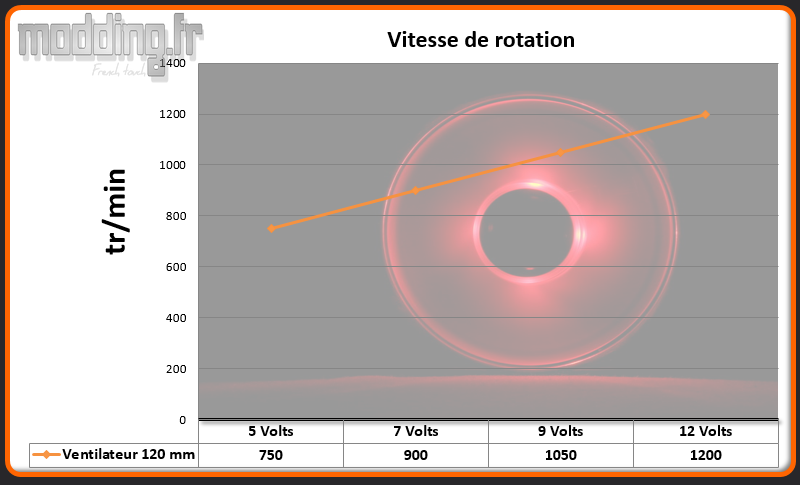

Vitesse de rotation
Le type de ventilateur présent dans le Manta est discret à 12 V et se révèle inaudible en deçà de cette tension.
Nous n’avons pas décelé de bruit parasite.
Ambiance sonore

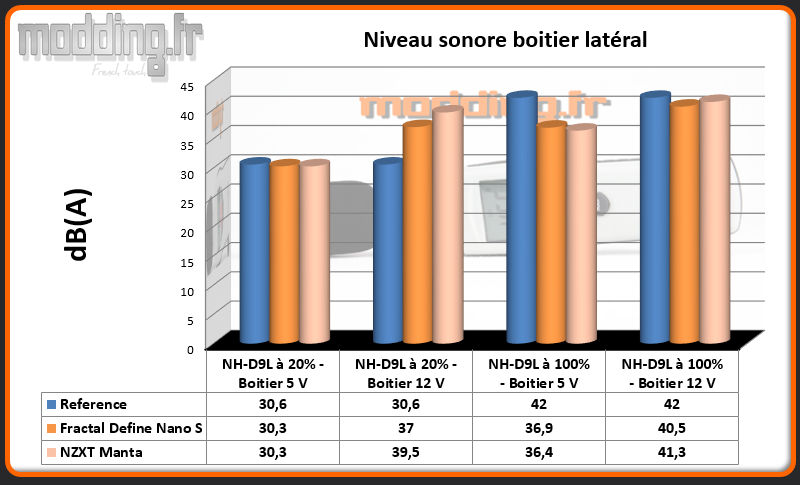

Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

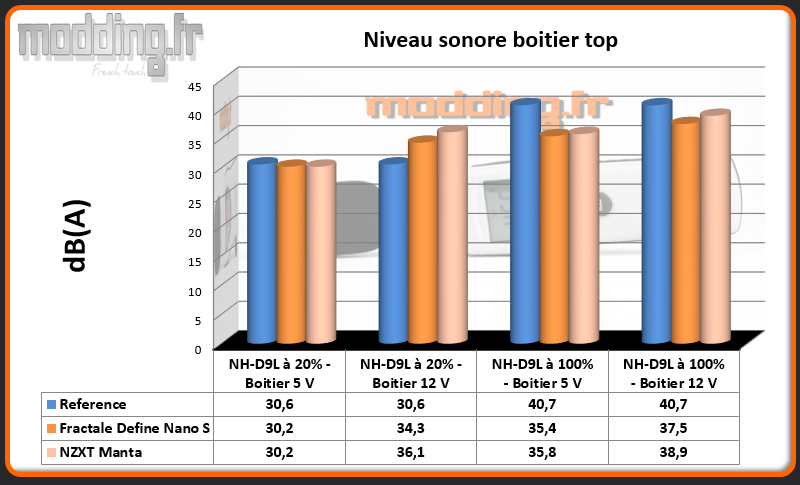

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 12 V)
Le ventilateur du boitier est branché sur un adaptateur Molex en 5 V et 12 V, le NH-D9L est géré par le logiciel Speed Fan v4.51.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles dorment pendant que je fais les tests,en même temps il est minuit passé….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au dessus telle que la carte mère se positionne dans le boitier.
La comparaison avec la config hors du boitier nous permet de constater que le boitier filtre bien les nuisances sonores engendrées par les ventilateurs du ventirad (NH-D9L à 100% – Boitier 5 V).
Globalement, c’est vraiment en poussant l’ensemble de la ventilation que le niveau sonore devient audible, le reste du temps il sait se faire discret.
En même temps nous avons trois ventilateurs en action dans le Manta, ils ont beau être discrets quand ils sont isolés … à trois … ça commence à faire.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN0 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-D9L est configuré par le logiciel Speed Fan v4.51 comme suit :
- –> 40° = 30%
- 40°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike Extreme.

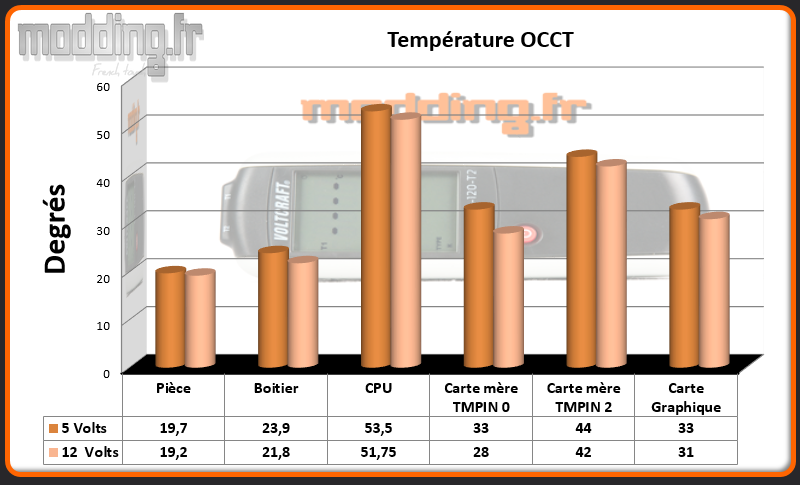

OCCT CPU

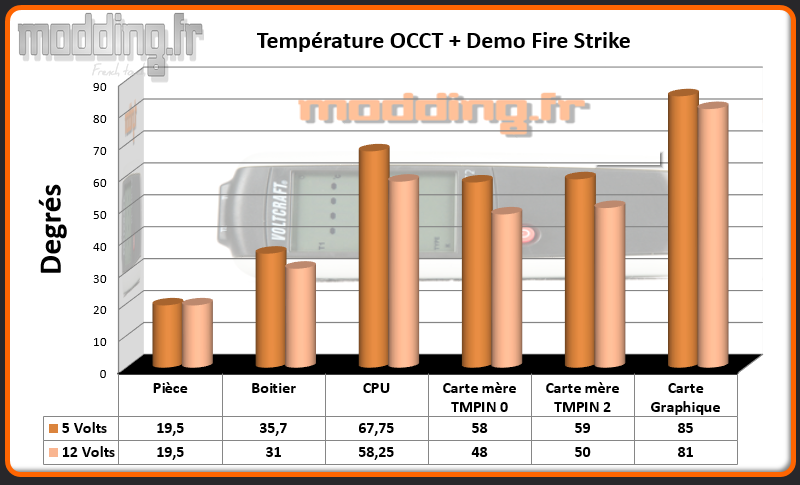

OCCT CPU + Fire Strike
Sous OCCT, nous remarquons déjà une petite différence avec le passage de la ventilation de 5 V à 12 V.
Sous le test combiné, la différence est carrément plus flagrante avec presque 10° de gap.
Malgré la présence de 3 ventilateurs, le flux d’air engendré avec la tension à 5 V n’est pas assez conséquente pour évacuer l’air chaud dégagé notamment par la carte graphique. De ce fait l’air a tendance a stagner ce qui augmente la température des autres composants.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

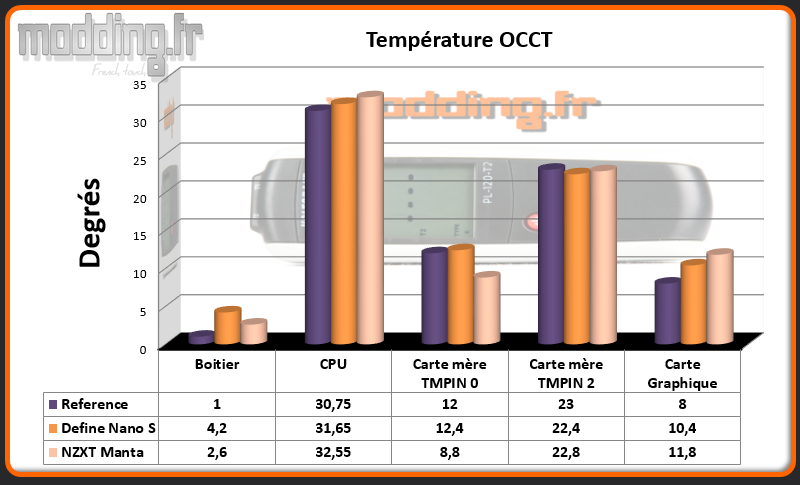

Comparatif OCCT CPU

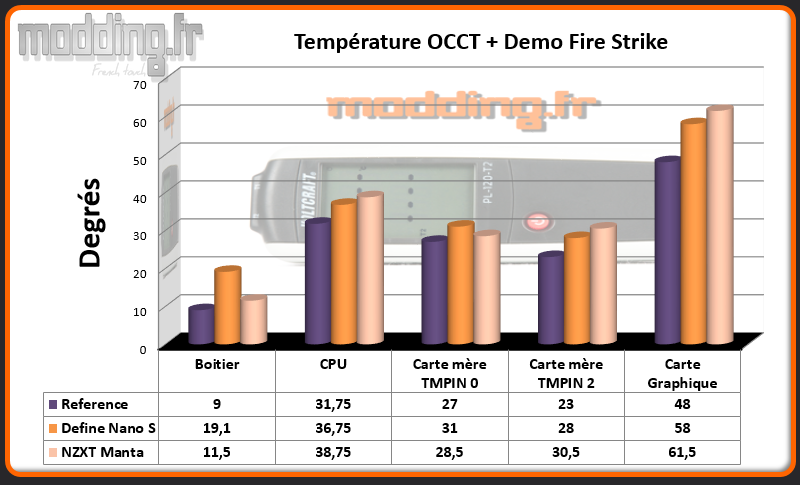

Comparatif OCCT CPU+Fire Strike
Sous OCCT, le cpu reste relativement bien refroidit.
Lorsque la carte graphique entre en action, la donne change quelque peu et ce malgré les ouvertures placées sur le cache afin d’engendrer un flux d’air dédié à cette carte graphique.
Cette dernière reste de toute façon très proche du carénage qui se place sous toute la longueur de la carte. Cela a pour effet de brider l’efficacité de son système de refroidissement.
