L’extérieur :

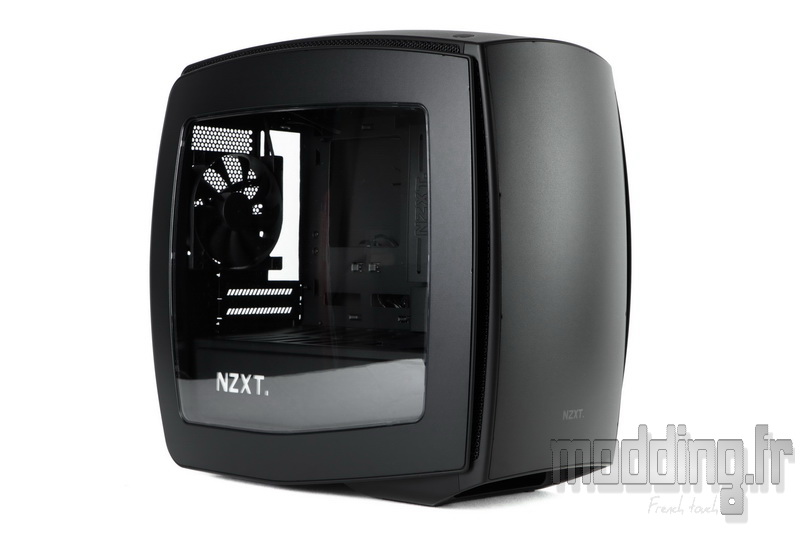

Voici le Manta! un boitier tout en rondeur!!
Doit on voir une relation, une analogie quelconque avec les mouvements ondulatoires d’une raie Manta…
Toujours est il que le style de ce boitier semble traduire une implosion de ce dernier avec une résistance des parois qui n’ont pas cédées à la décharge mais qui accusent le coup en restant bombées!!!
On ne peut renier ce look original qui saura détourner le regard! on aime ou on n’aime pas, ceci est une question à laquelle nous vous laissons le soin de répondre…
Format mini ITX avec une position de la carte mère en position verticale, le boitier est dopée aux hormones de croissance avec ses 245 mm de large sur 450 mm de profondeur pour une hauteur de 426 mm.
Il est composé d’acier et de plastique et pèse tout de même 7.2 kg.
Nous avons la version noire fenêtrée, il existe 3 autres versions.

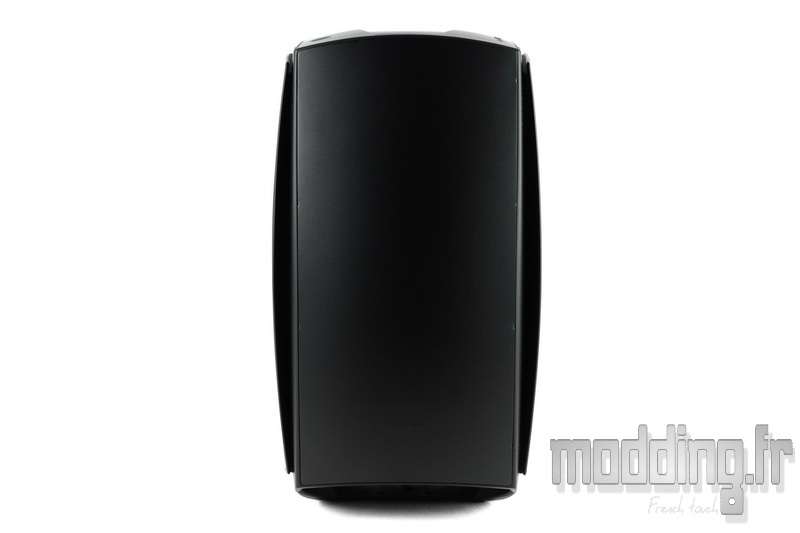

Comme de plus en plus de constructeurs, la marque dévoile une façade exempt d’ouverture ou tout autre porte donnant sur des caches baie.
Une façade marquée par des écopes latérales engendrées par la forme des portes qui débordent sur chaque coté.

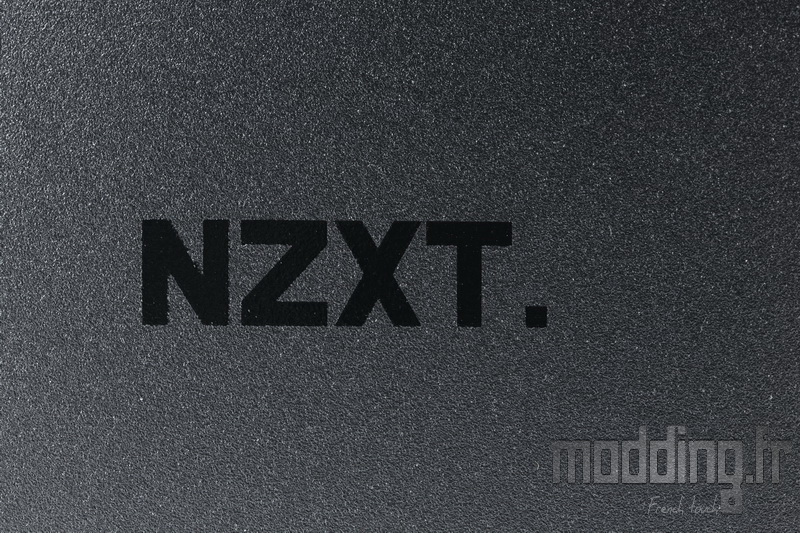

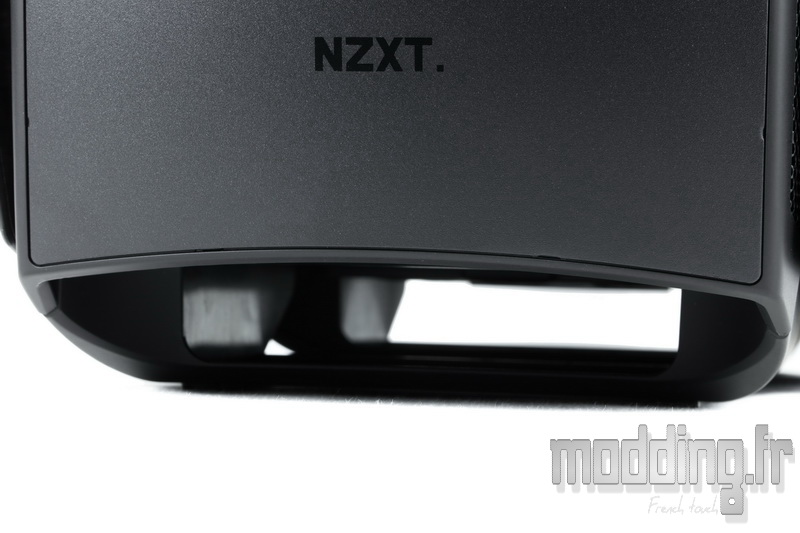

Ca ne se voit que très peu sur la photo du dessus mais nous trouvons le logo de la marque en partie basse.
Un rendu très discret accentué par le ton noir sur noir anthracite, il faut alors jouer avec la lumière pour bien le visualiser.
On note le belaspect granité de la peinture présente sur toutes les parois métalliques du Manta.
Même la base du boitier a droit à un dessin curviligne!
D’ailleurs le dessin de cette base avec les pieds du boitier n’est pas sans rappeler la gueule ouverte de la raie Manta… non?

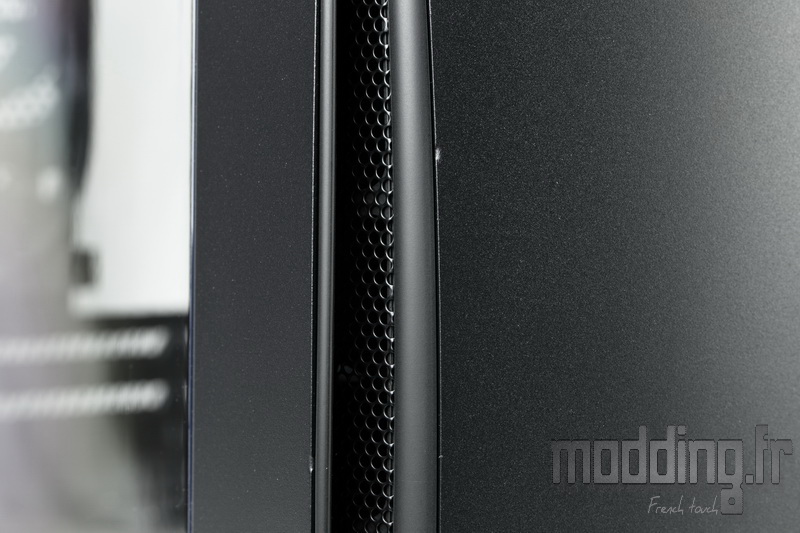

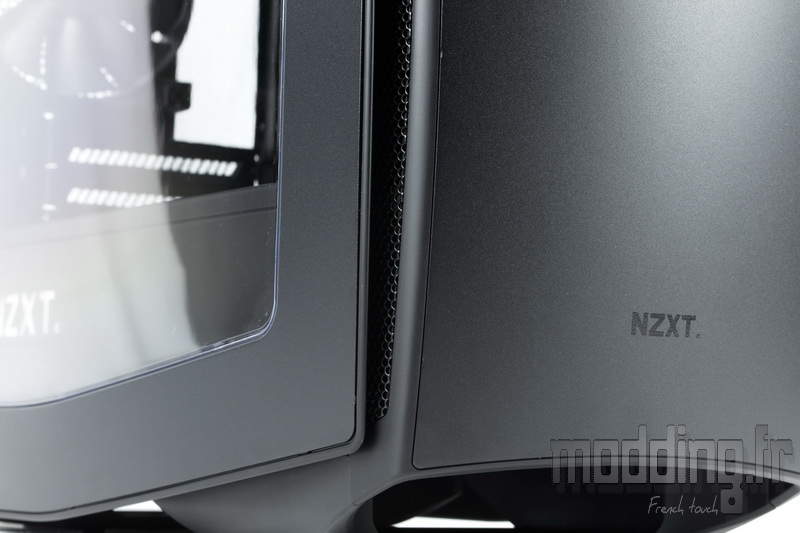

De part et d’autre de la façade, nous avons des ouïes latérales recouvertes d’une grille Mesh qui occupent toute la hauteur du boitier.
Les portes débordent légèrement en avant de celles-ci.
La façade est constituée d’une plaque en acier fixée sur une structure en plastique.
On aperçoit d’ailleurs les points de fixation sous forme de pattes repliées qui s’insèrent dans cette structure.
Le bord de cette dernière adopte un profil arrondi présentant ainsi une finition aux petits oignons (ou ognons….)
Tous les angles au niveau des coins et bords ont été gommé!!!

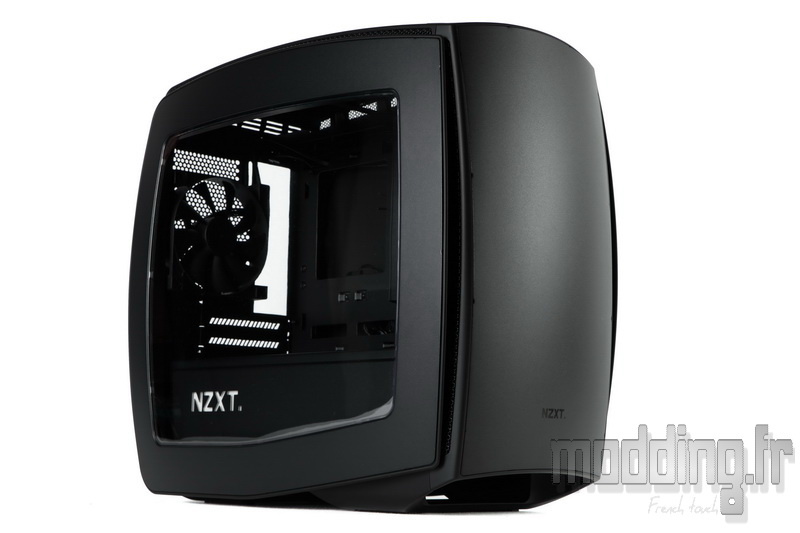

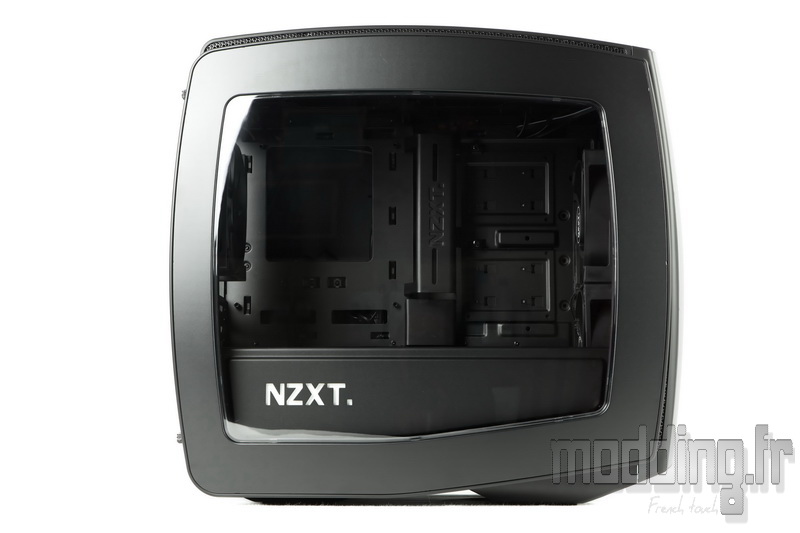

La porte latérale principale suit l’aspect général du Manta. Non seulement les coins sont arrondis mais la partie avant du bord inférieur remonte vers la façade laissant entrevoir le pied antérieur du boitier.
Une vitre acrylique qui reprend la forme globale de la porte occupe la quasi totalité de celle-ci.
Gros travail sur cette plaque acrylique car elle reprend en plus la forme bombée de la porte!!!
Elle mesure 343 mm sur 300 mm sur ses plus grands axes.

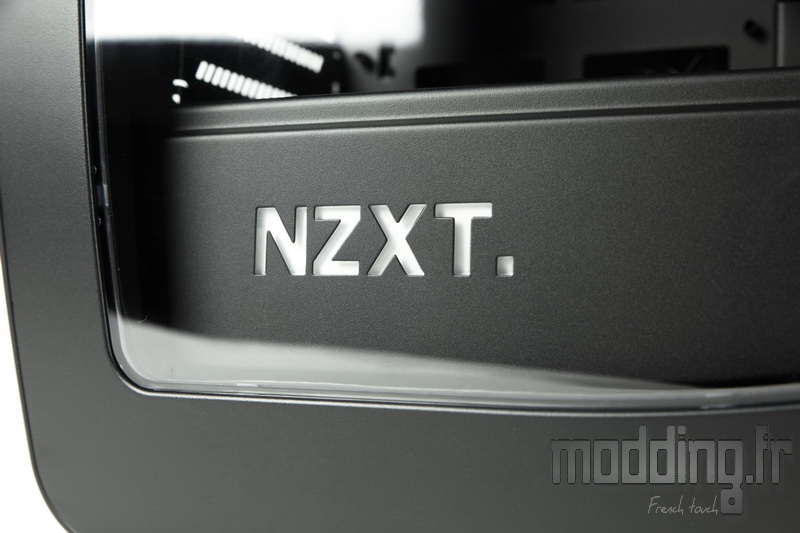

La petite touche NZXT. avec le logo qui apparaît au travers de la vitre dans la coin inférieur gauche.

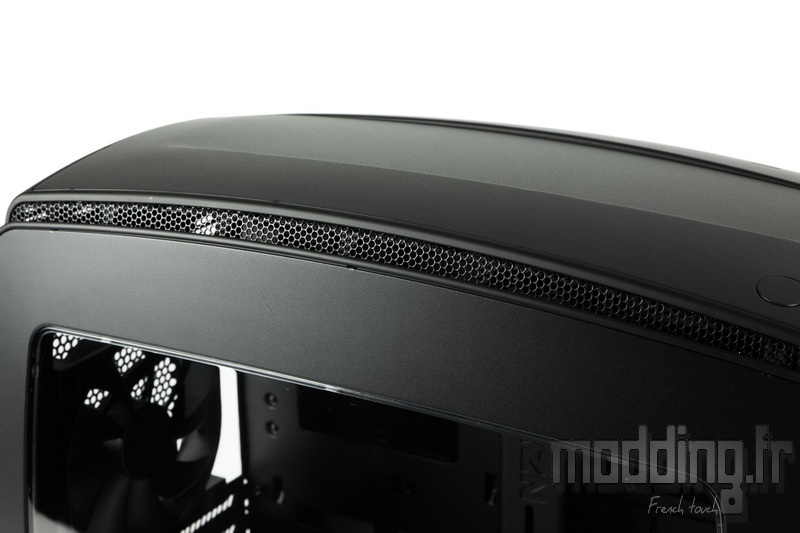

Nous retrouvons des ouïes sur la partie supérieure du boitier juste au dessus de la porte, occupant toute la profondeur du Top. et toujours munies d’une grille Mesh.
Autant celles placées de part et d’autre de la façade permettent une entrée d’air pour alimenter la ventilation avant du Manta, autant celles-ci assurent la sortie de l’air provenant du boitier (à moins bien sûr de placer les ventilateurs en aspiration à ce niveau…).
La porte controlatérale est pleine.
On retrouve le design de son homologue en gardant la forme bombée ainsi que les ouïes placées à l’avant et sur le haut.

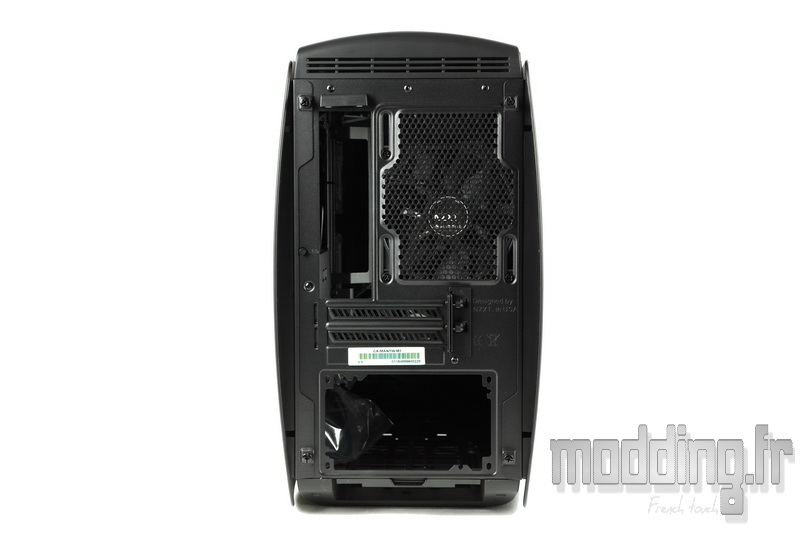

Le Manta est un boitier mini ITX avec une position verticale de la carte mère, il reprend le format tour classique.

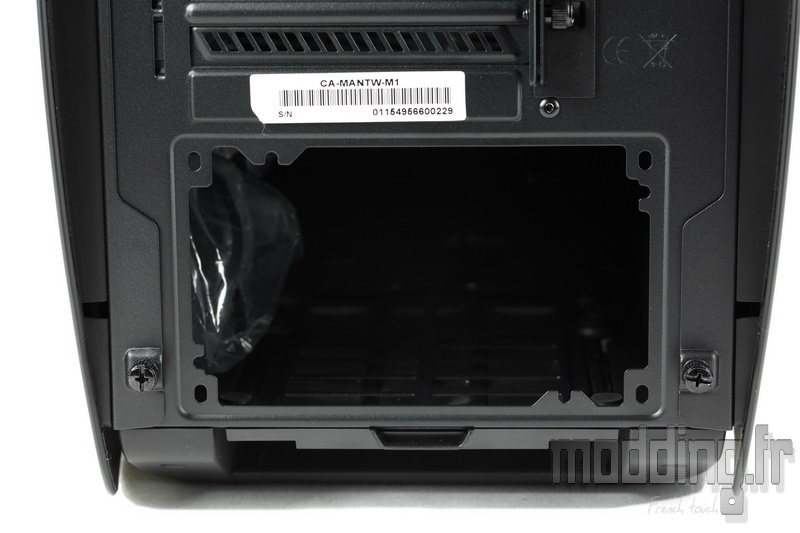

On a donc l’emplacement de l’alimentation en partie basse.

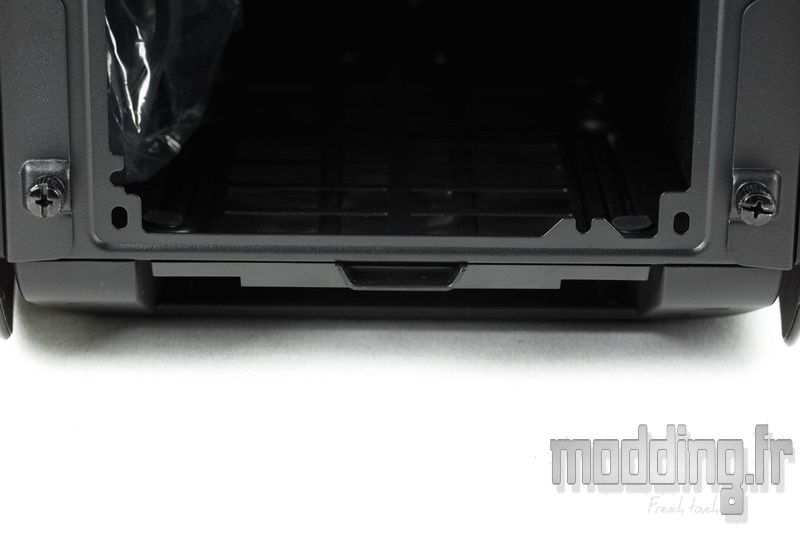

Il dispose d’un tiroir filtre accessible par l’arrière.

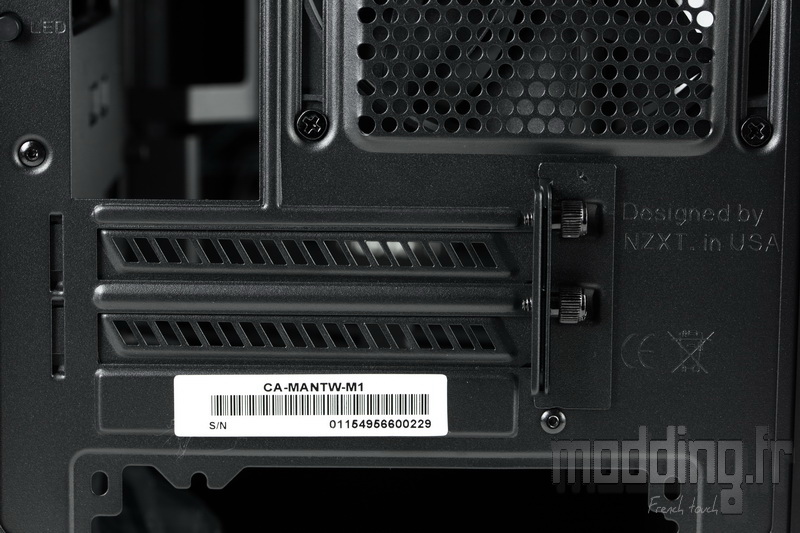

Au-dessus nous avons les deux équerres PCI spécifiques au format de la carte mère.
La fixation de la carte se fera par l’extérieur du boitier comme en témoigne la présence des vis à main à ce niveau.

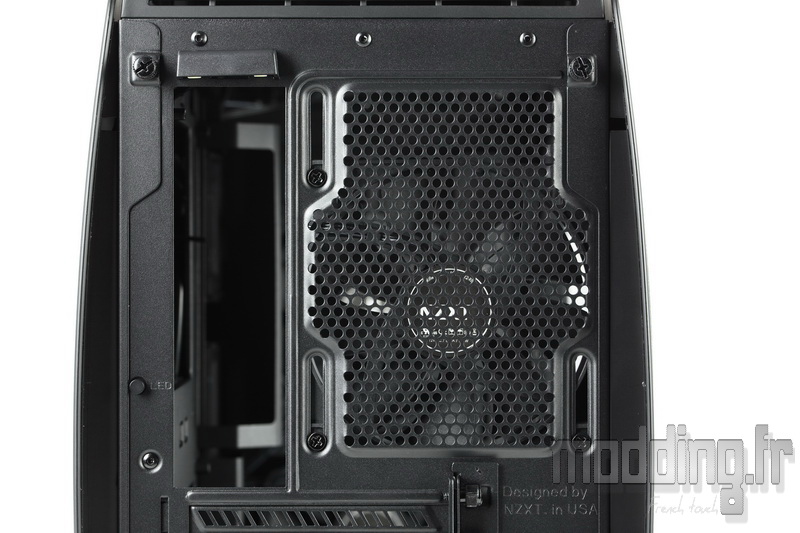

Plus haut, nous avons l’emplacement de l’I/O Shield avec à ses cotés l’emplacement pour un ventilateur en 120 mm.
Ce dernier est doté de trous de fixation de forme oblongue histoire d’ajuster la hauteur du ventilateur ou du radiateur.

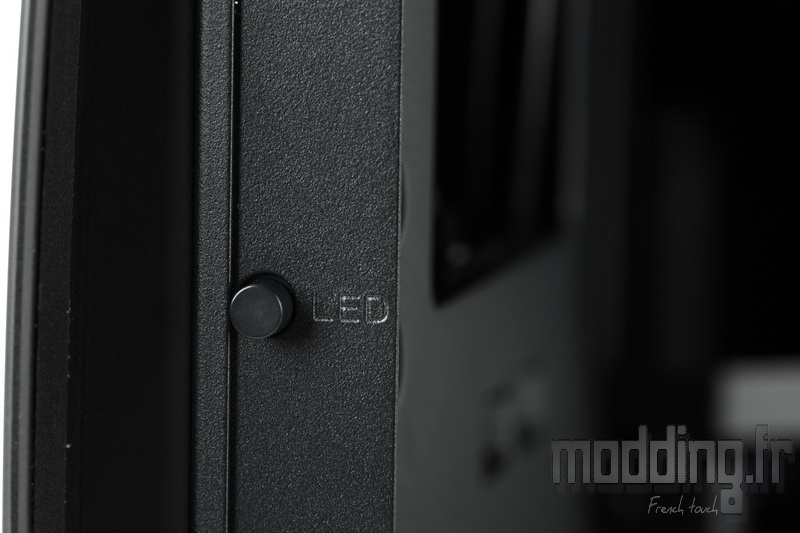

Autour de l’emplacement de l’I/O Shield, on note la présence d’autres éléments tel que ce bouton portant le nom LED gravé à même l’acier du châssis.

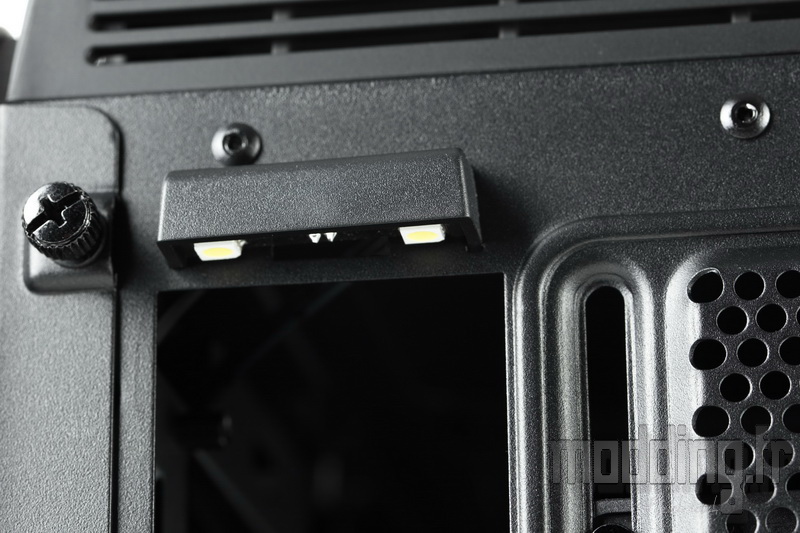

Il commande l’extinction ou l’allumage du module de Leds placé au dessus de l’I/O Shield (ainsi que les Leds placées au niveau du logo NZXT).
Un dispositif cher à la marque que l’on rencontre dans la plupart de ses boîtiers.
Idéal pour distinguer les différentes prises dissimulées dans la pénombre du boitier.

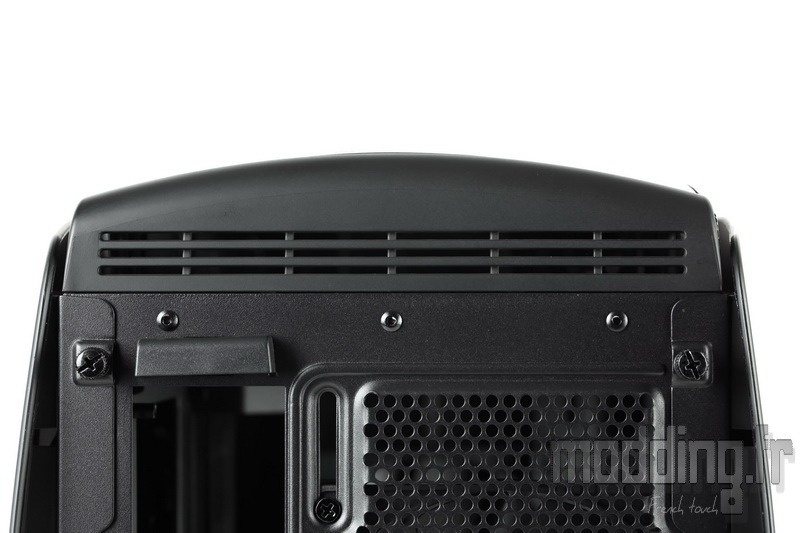

On finit tout en haut du boitier avec des fentes d’aeration placées sur la partie postérieure du Top du Manta.
Elles viennent seconder les ouïes positionnées de part et d’autre de ce Top.

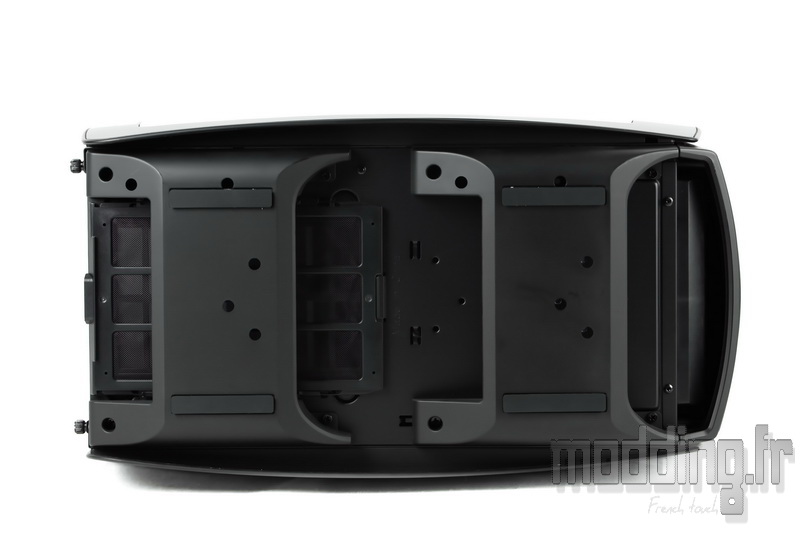

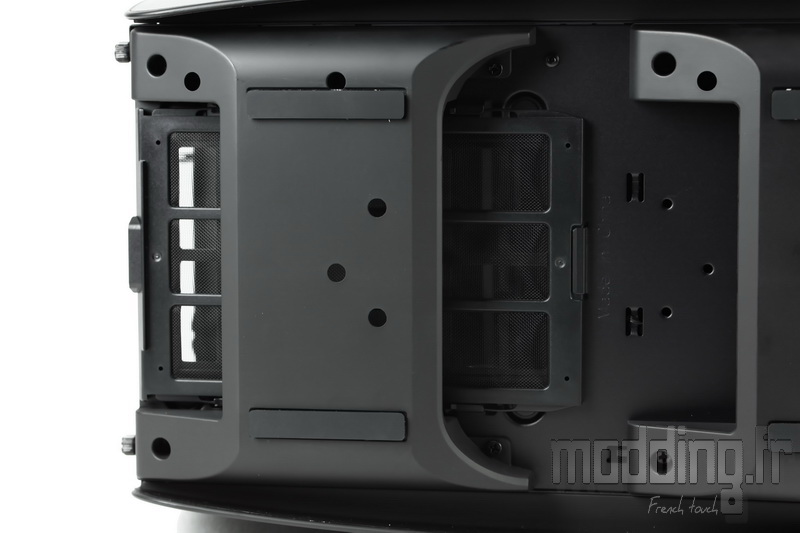

Le dessous du Manta comporte deux larges modules en plastique qui servent de pieds au boitier.
On note qu’ils sont identiques.
On retrouve sous le module arrière, le filtre dédié à l’alimentation.
Ils sont équipés de patins en caoutchouc permettant d’amortir les vibrations tout en calant le boitier au sol.

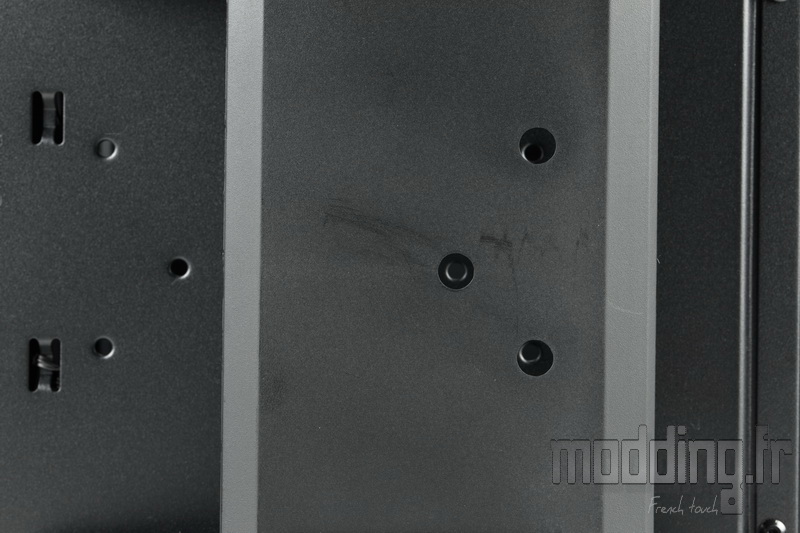

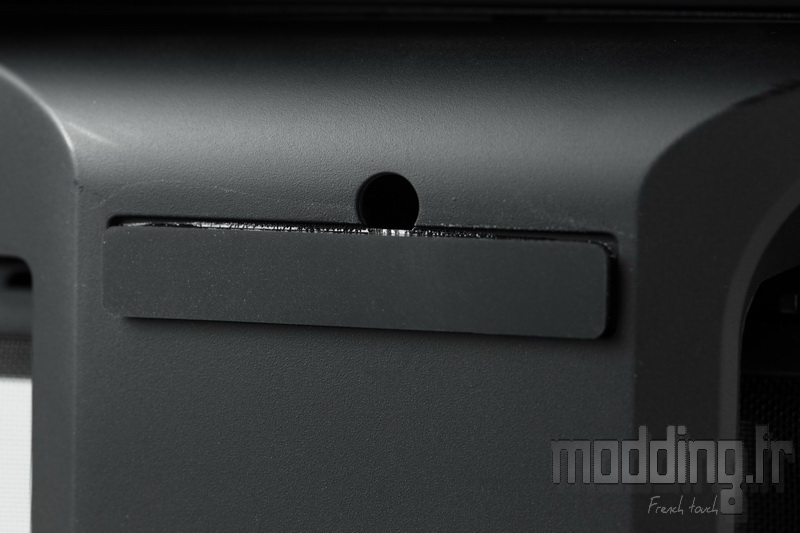

Sur la partie avant, nous apercevons des trous sur la base du châssis.
Certains sont placés sous le module avant avec un accès à travers ce dernier.
Ils servent à la fixation de l’unité de stockage 3.5″ ou 2.5″ au bas du boitier.

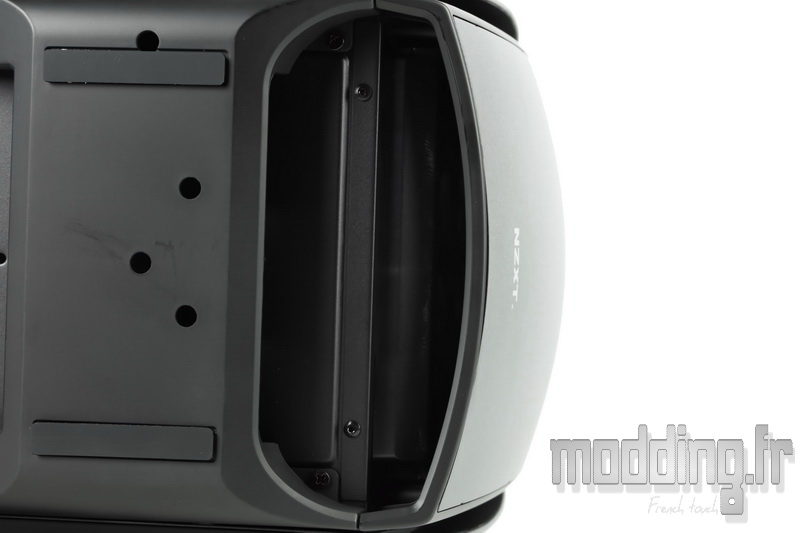

Sous la façade, on retrouve cette ouverture béante de la raie Manta donnant un accès sous ladite façade pour un : faciliter sa désolidarisation du châssis et deux : permettre à l’air de passer à ce niveau pour la ventilation antérieure du boitier.
On aperçoit la structure du filtre placé au devant du châssis.

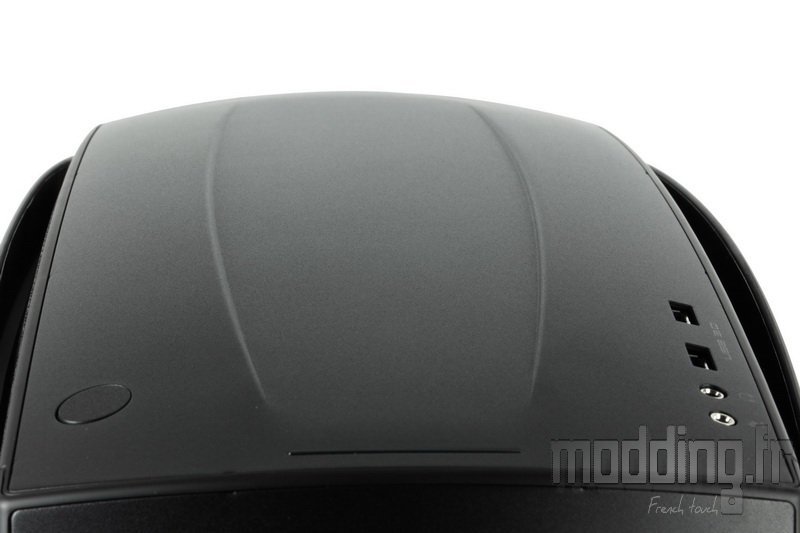

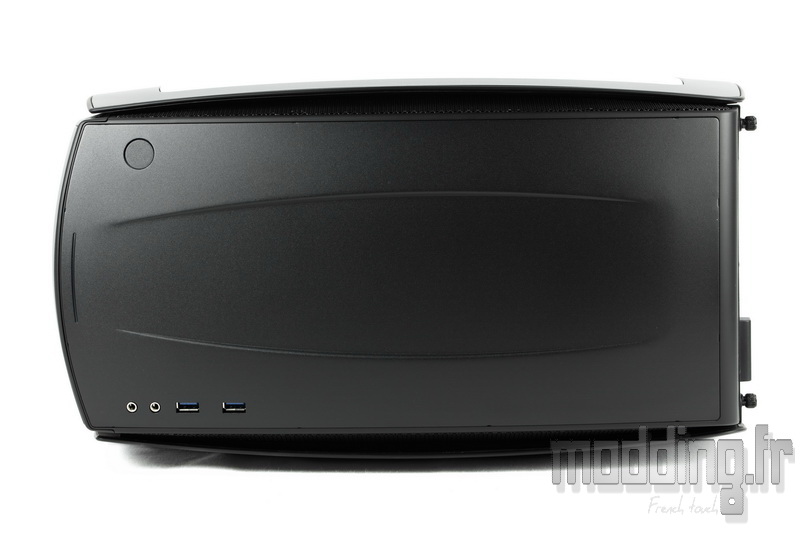

A l’instar de la façade, le Top du boitier est en acier. Une plaque fixée sur une structure en plastique.
Point de grille Mesh… la plaque est pleine.
Sur le bord en avant du boitier du coté de la porte controlatérale, nous avons le panneau avant intégré dans la structure du Top.

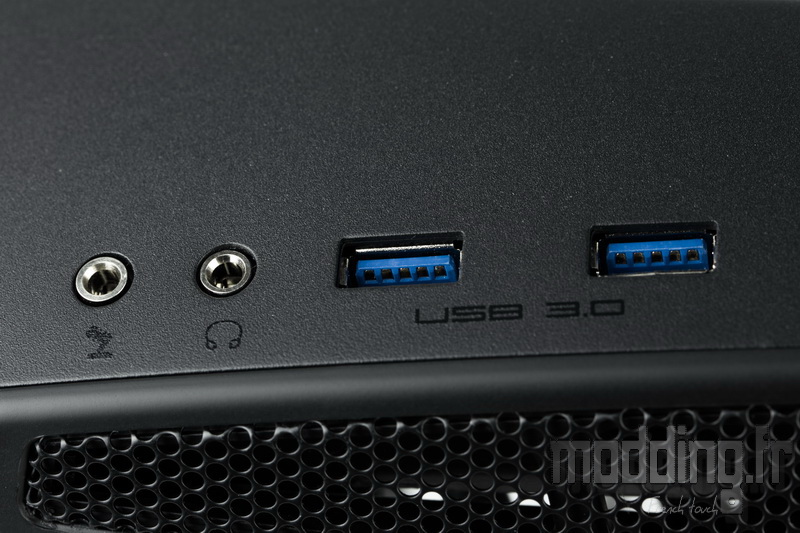

Il est doté des prises audio et de deux ports USB 3.0.

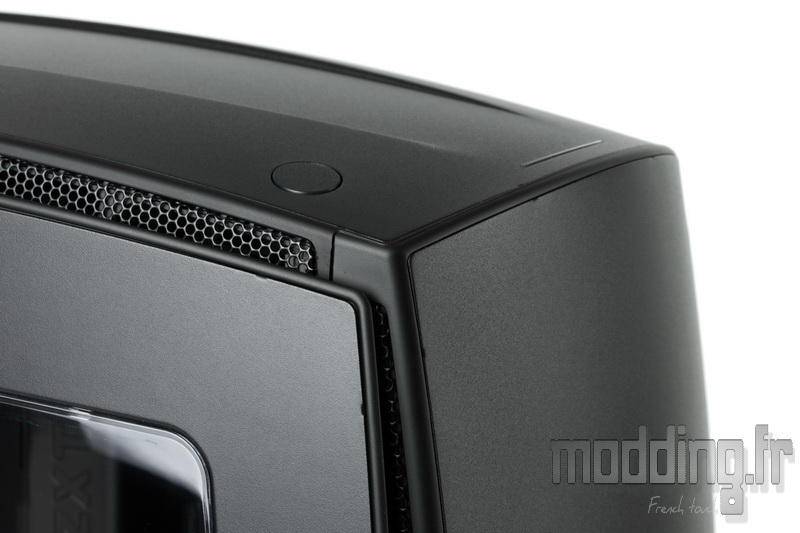

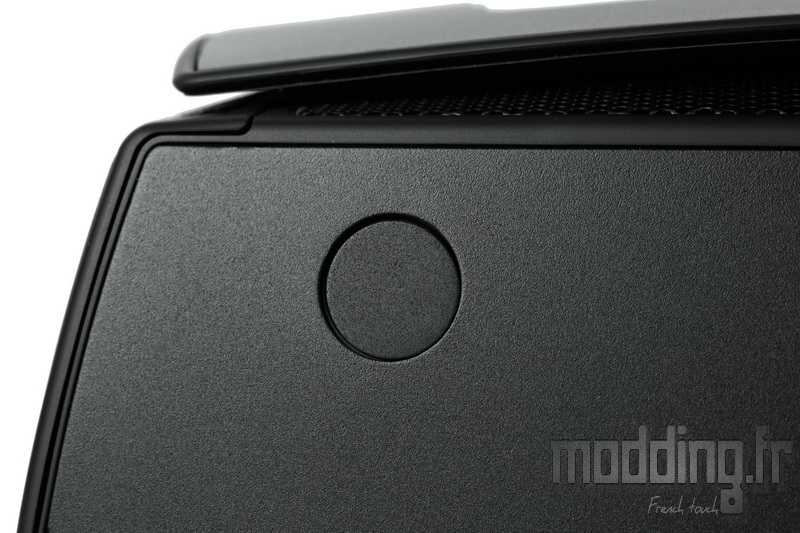

Sur le bord opposé, nous avons “The” bouton Power qui reprend le même aspect granité que le reste du Top.
On apprécie la qualité d’assemblage des différentes pièces constituant le boitier.

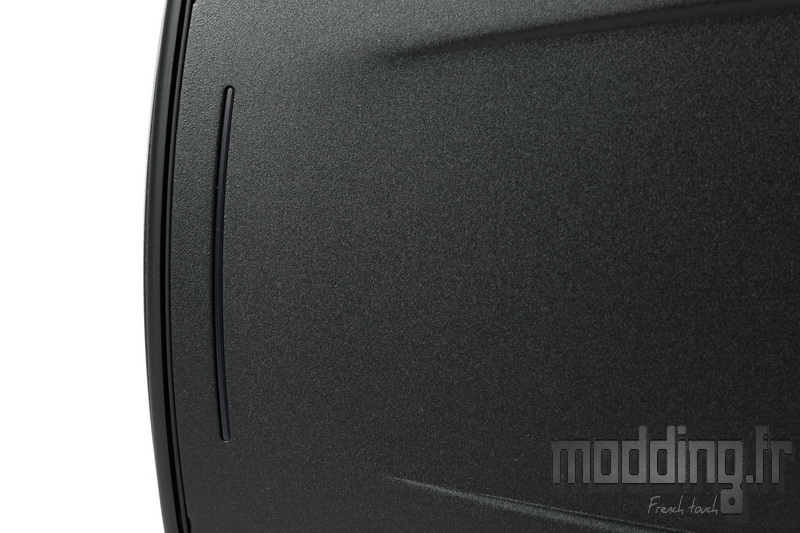

En position frontale, nous avons ce fin liseré qui fait office de Led activité disque et Power.
Contrairement à la façade uniforme, le Top reprenant aussi la forme bombée se dote d’un relief en arc de cercle telle une ondulation de la surface (d’eau).

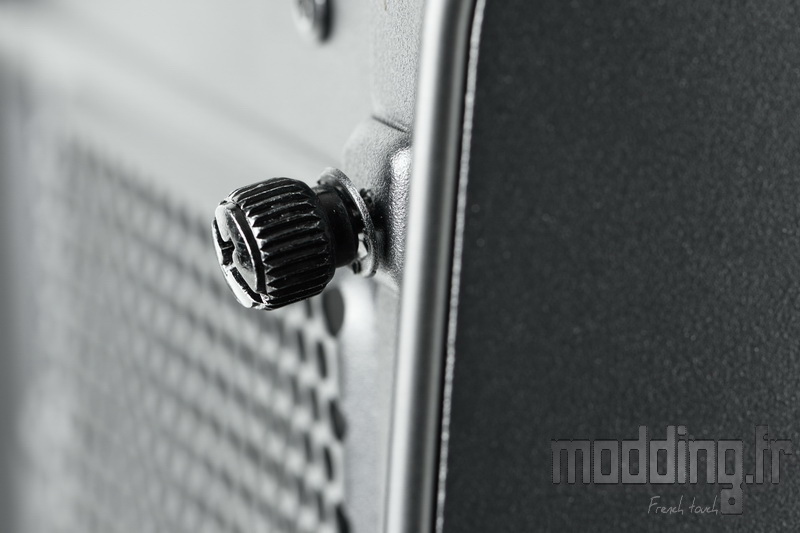

Les portes latérales sont maintenues au châssis par deux vis à main, lesquelles restent solidaires de la structure en acier histoire de ne pas avoir à les chercher…
Petit détail : la marque intercale une rondelle au niveau de chaque vis à main.
