Magnus ER51070 Interieur :

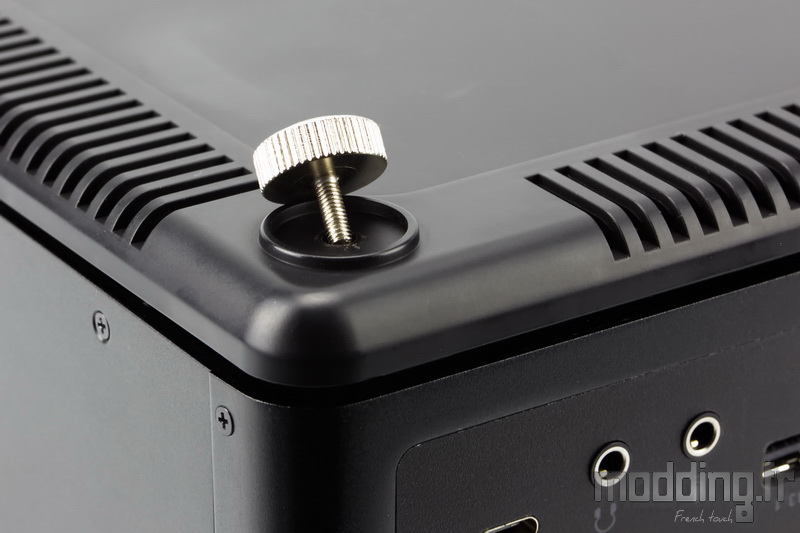

Les pieds du Magnus ER51070 ont une autre fonction ….
Ils assurent la fixation de la base sur le châssis.
Il suffit alors de dévisser ces 4 pieds pour pouvoir retirer la base et avoir accès au dos de la carte mère.
Zotac propose le Magnus sans unité de stockage ni barrette mémoire.

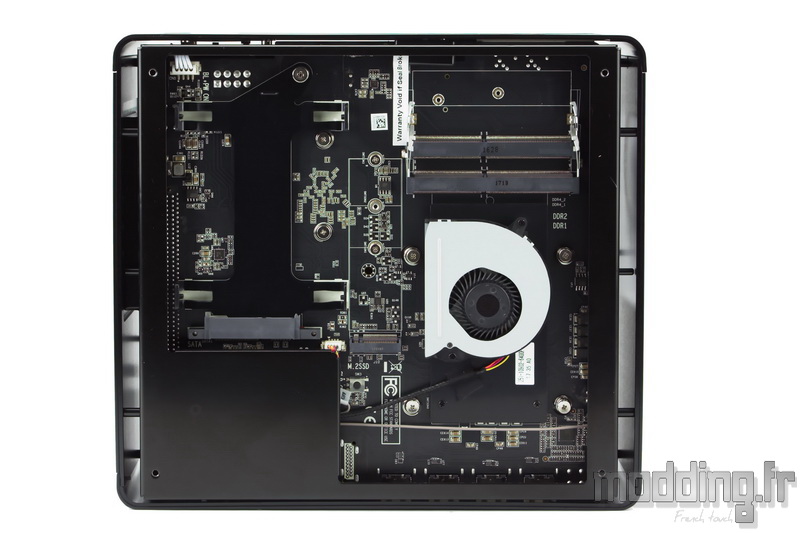

Comme on peut le voir, il est tout à fait aisé d’accéder à ces différents emplacements.

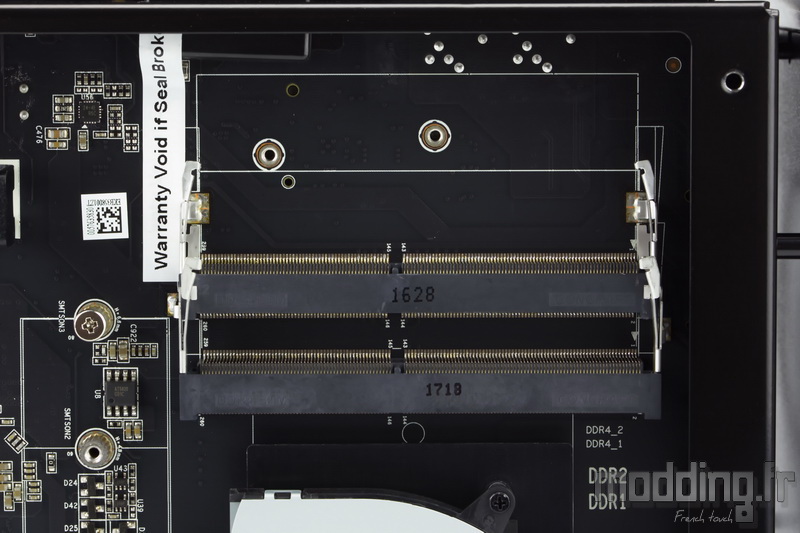

Les slots mémoire sont au nombre de deux et se présentent sous le format SODIMM.
On peut installer jusqu’à 32 Go de mémoire DDR4 dotée d’une fréquence de 2133 / 2400 MHz.
On note la présence du scellé de garantie à proximité des slots.

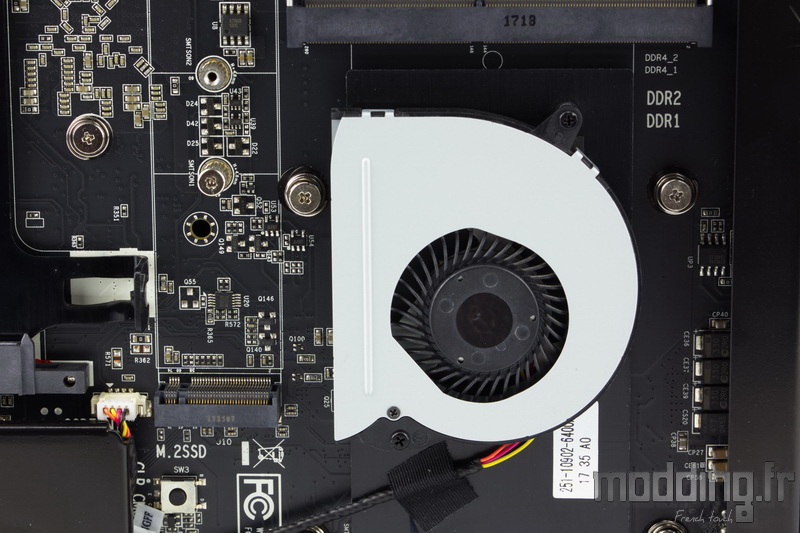

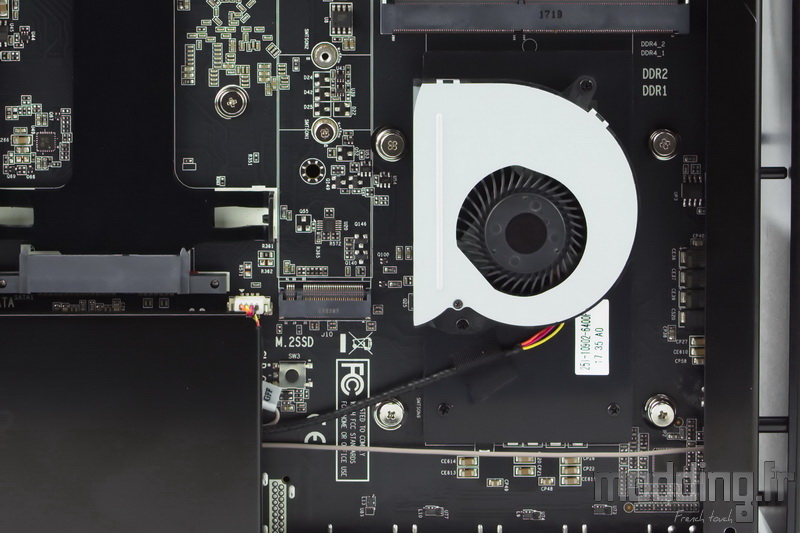

En-dessous, nous avons un ventilateur radial ….
En fait il est juste là pour refroidir l’éventuel SSD qui prend place sur le port M2 présent à ses cotés (et non pas pour refroidir un quelconque chipset de la carte mère…).
L’idée en soit n’est pas mauvaise mais ce type de ventilateur génère un bruit bien caractéristique qui peut s’avérer plus présent au cours de sa durée de vie…

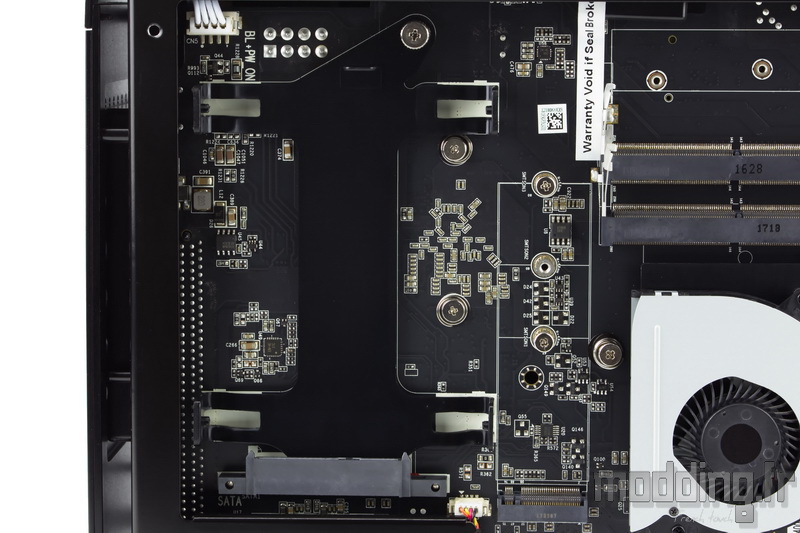

Le port M2 de la carte mère supporte un SSD de la norme NVMe PCIe x4.
Ce genre de SSD a plutôt tendance à chauffer et donc une ventilation dédiée ne peut que lui être bénéfique, mais nous aurions aimé avoir un interrupteur spécifique pour pouvoir arrêter cette ventilation.
Le second port de stockage est de type SATA classique (façon PC portable).
Zotac fournit le support spécifique du SSD ou disque dur au format 2.5″.
Il est maintenu par une petite vis à main qui est aussi dotée d’une empreinte cruciforme.
La petite prise blanche située à proximité de la prise SATA est celle du ventilateur radial…

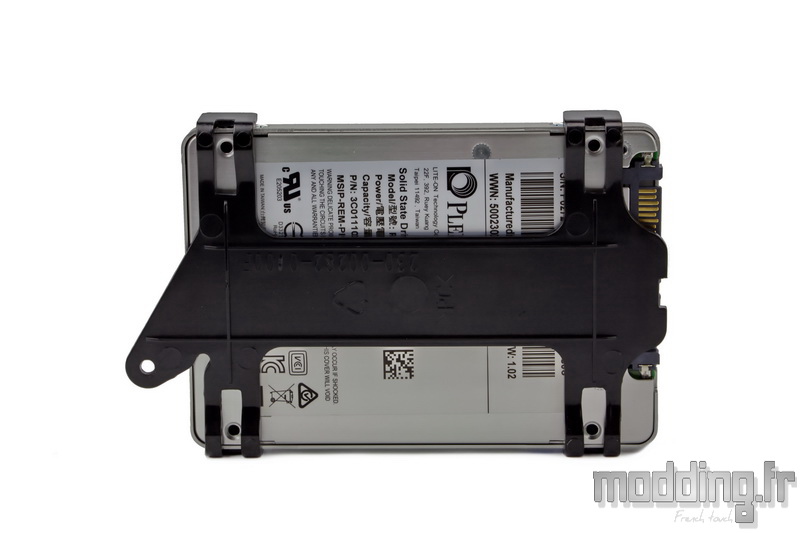

Sur chacune des branches du support en plastique, nous avons un petit ergot qui vient prendre place au niveau des points de fixation de l’unité de stockage.
Il ne reste plus qu’à glisser l’ensemble au niveau de la prise combo SATA.
Si jamais nous voulons faire évoluer notre Magnus ER51070, il va falloir passer par le dessus du boitier afin d’avoir accès principalement à la carte graphique.
7 petites vis cruciforme maintiennent le Top en place sur les parois en alu (2 sur les cotés et 3 à l’arrière) sauf au niveau de la façade. A ce niveau, la structure du Top est dotée de 3 encoches.
Une fois les 7 vis retirées, on soulève légèrement le bord arrière du Top et on fait glisser celui-ci vers l’arrière du boitier pour dégager les 3 encoches de leur logement.

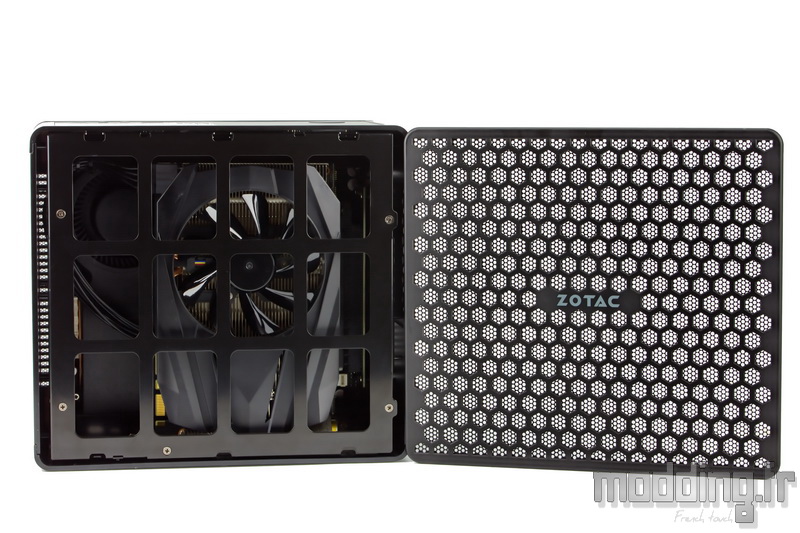

Une fois le Top enlevé, nous commençons à visualiser la carte graphique.

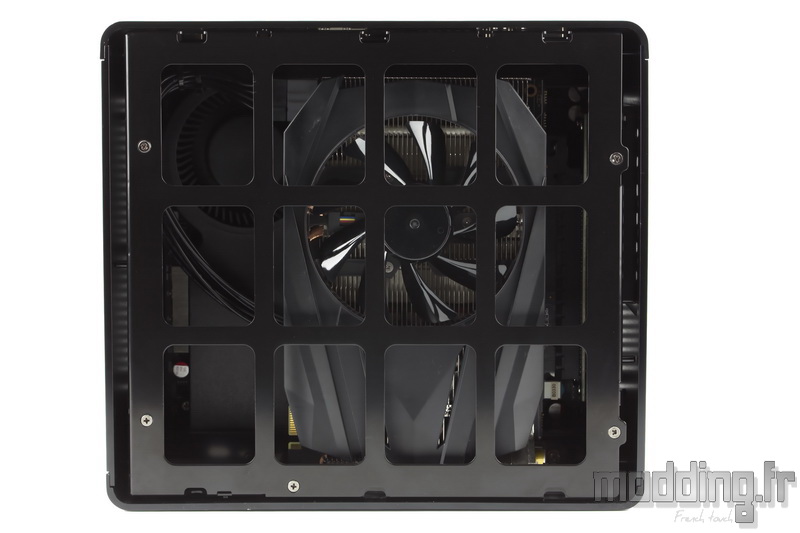

Cependant nous avons une armature en acier qui s’intercale entre cette dernière et le Top. Elle vient sécuriser les différents composants en cas de chute d’objet quelconque sur le PC vu la structure en plastique du Top.
Nous retirons les 5 vis qui l’attache au reste du châssis.

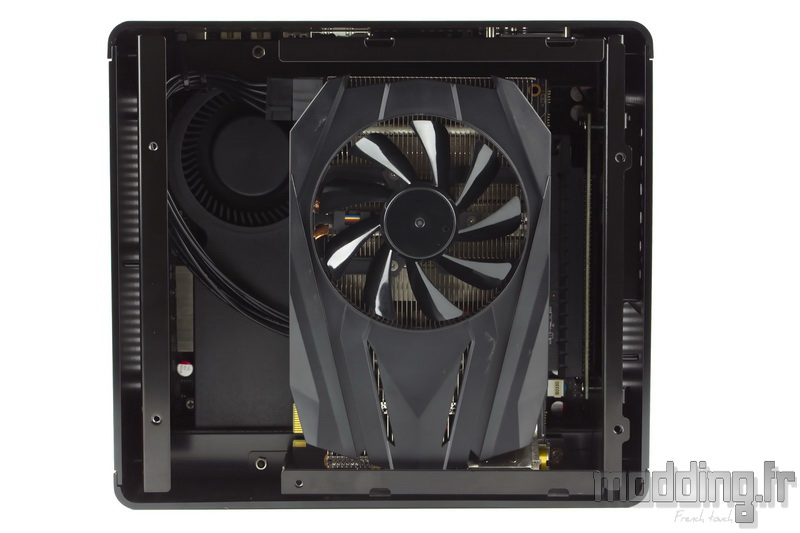

Nous avons enfin accès à la carte graphique de notre Magnus ER51070 qui n’est autre qu’une GTX 1070 de chez Zotac au format mini ITX.
Elle mesure environ 180 mm de long, une dimension que nous devons prendre en compte si on veut justement changer de carte graphique.
Au second plan et en décalé par rapport à la GTX 1070, on distingue le système de refroidissement du processeur.

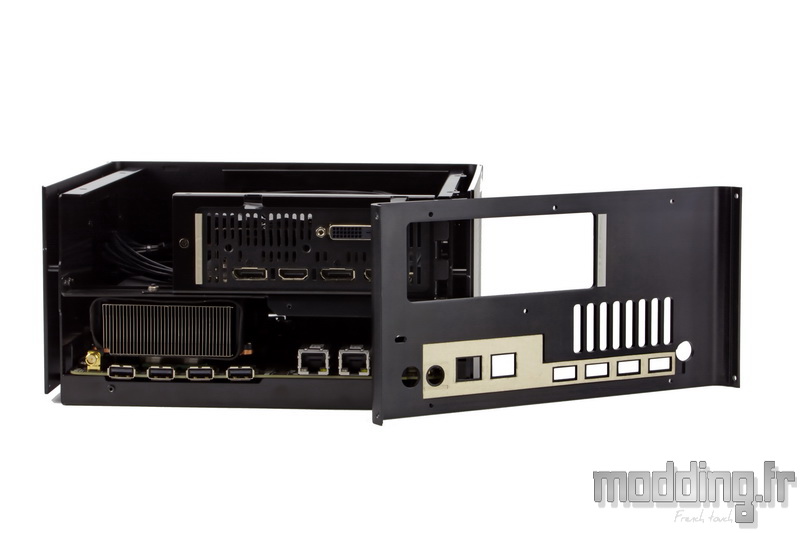

Cependant pour retirer cette carte, il nous faut aller plus loin dans le démantèlement du boitier et notamment faire tomber la paroi arrière du Magnus.
Celle-ci est maintenue par 5 vis : une vis à chaque coin et une dernière sous l’équerre de la carte graphique.
On aperçoit le ventirad spécifique au CPU, ou du moins sa sortie.
On distingue aussi que le boitier est divisé en deux compartiments. Le compartiment supérieur est réservé à la GTX 1070 alors que le reste des composants fixés à même la carte mère prend place dans le compartiment inférieur.

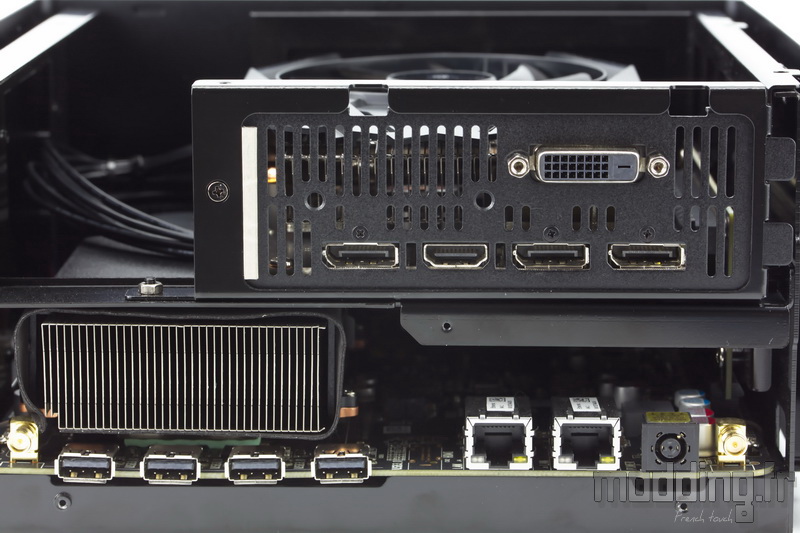

La paroi arrière retirée nous permet d’accéder à la vis qui retient l’équerre de la GTX 1070 sur le châssis.
On débranche la prise d’alimentation de la carte graphique et il nous faut alors glisser un doigt sous la prise PCIe déportée pour libérer la petite encoche qui retient la carte…

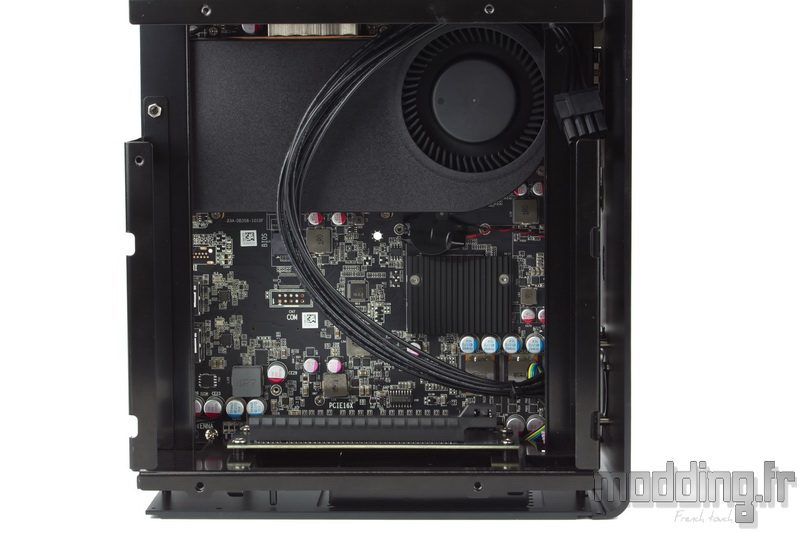

La GTX 1070 est enfin hors du boitier…., nous pouvons jeter un œil sur la carte mère…
Le processeur présent sur le Magnus ER51070 n’est autre qu’un Ryzen 5 1400.

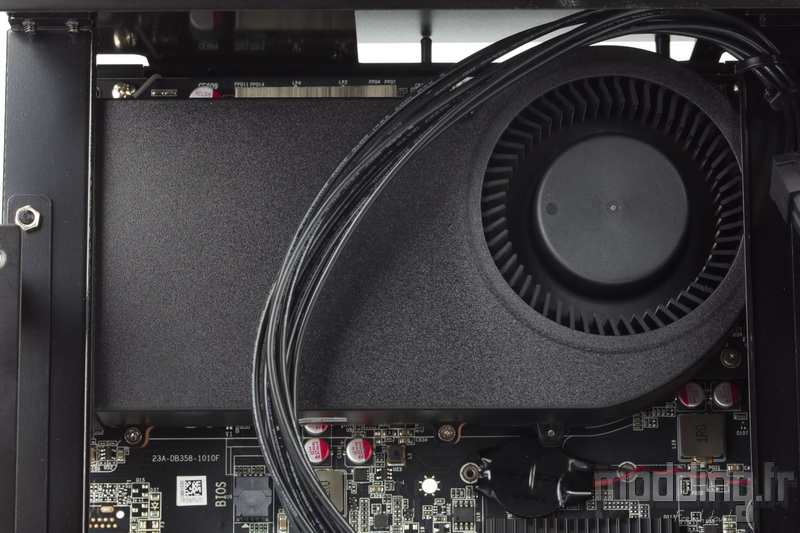

Il est refroidi par un système de ventilation de type Blower qui à l’avantage d’évacuer directement l’air à l’arrière du boitier au travers de son tunnel en plastique.
Les vis de fixation du ventirad sur le processeur se situent au dos de la carte mère, autour du ventilateur radial.
Elles sont montées sur ressort pour assurer la bonne pression de la base dudit ventirad sur le Ryzen 5 1400.

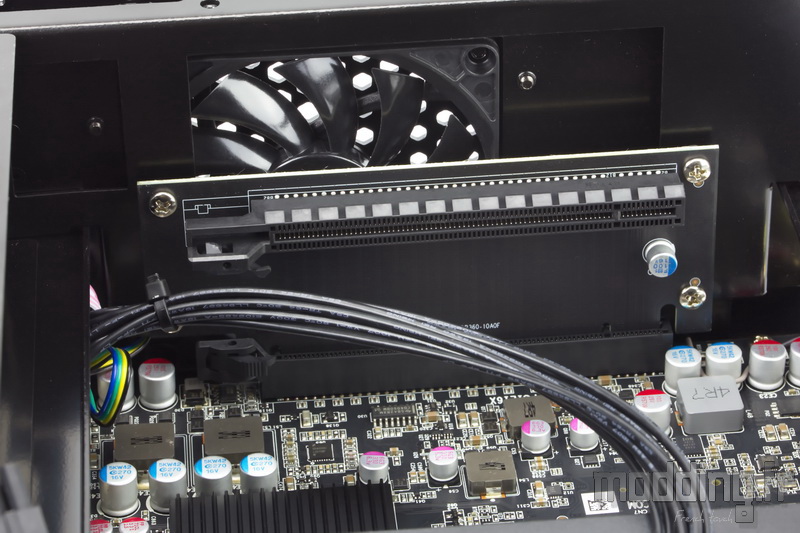

La GTX 1070 prenant place au-dessus de la carte mère, Zotac met en place un Riser de type rigide.

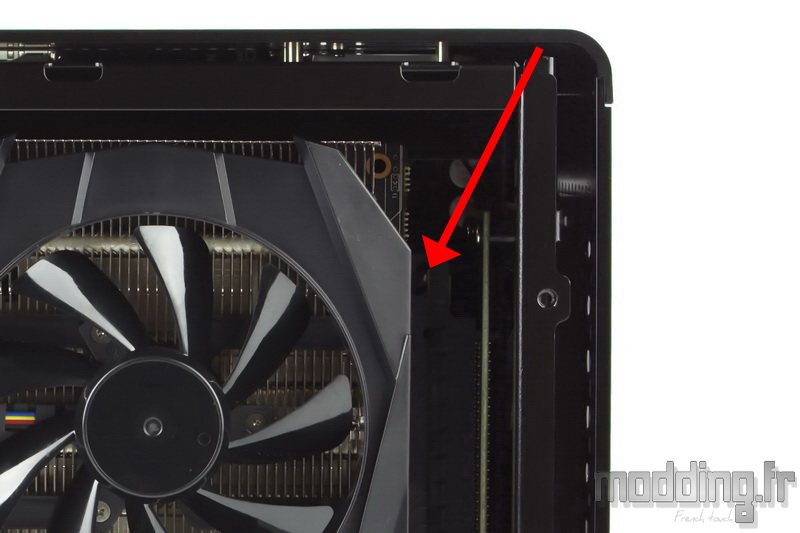

On distingue mieux la petite sécurité sur laquelle il faut appuyer pour libérer la carte graphique.
On peut enlever la façade du boitier fixée par 4 vis, pour faciliter l’accès à cette encoche.
Derrière le Riser, nous retrouvons le ventilateur en 80 mm. Il est placé en extraction et son rôle concerne essentiellement le refroidissement de la carte graphique en évacuant l’air chauffé au travers les ailettes du radiateur fixé sur le GPU.
Il est sûr que la pleine plaque du Riser limite son action.

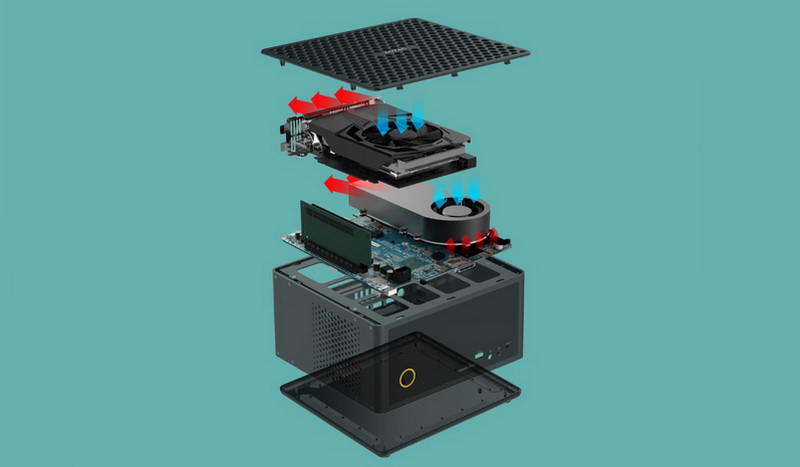

Sur le site de Zotac, on trouve le schéma de la ventilation global du Magnus ER51070.
Bon, ils ont quelque peu omis le rôle du ventilateur latéral…

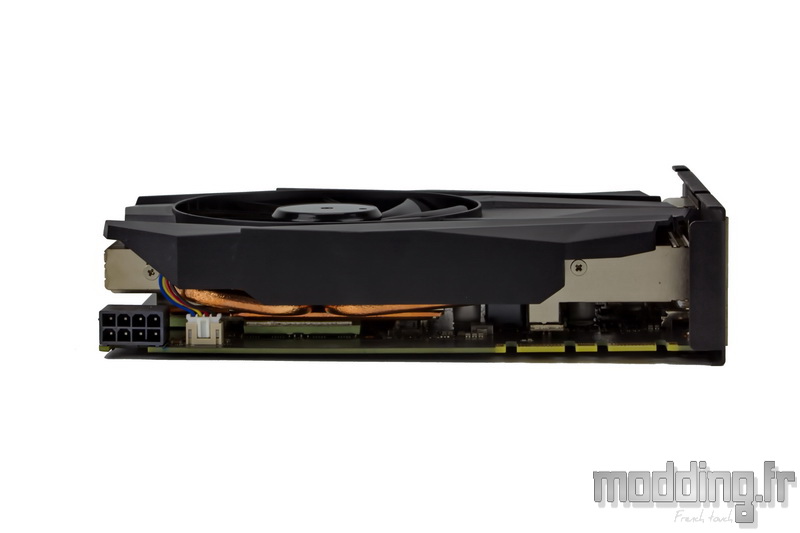

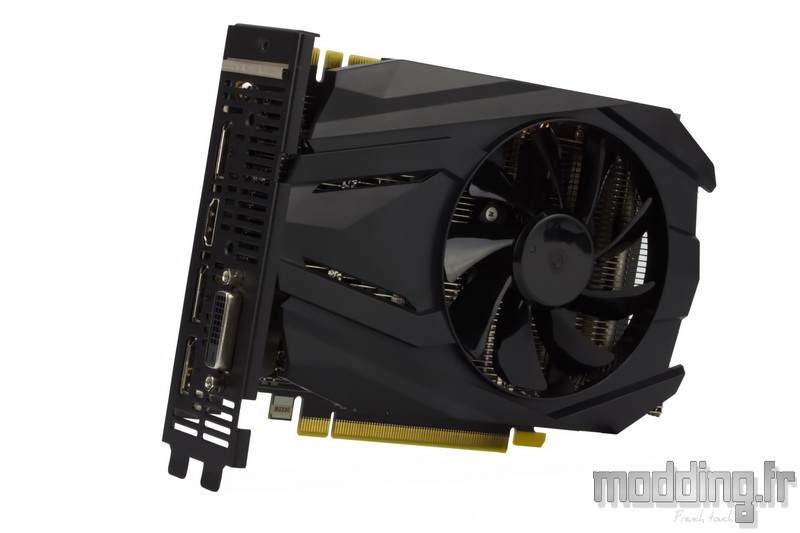

La GTX 1070 dotée d’un ventilateur axial de 90 mm.
Un ventilateur doté d’une gestion PWM vient souffler sur un radiateur constitué d’ailettes en aluminium traversées par des caloducs en cuivre.
L’alimentation est assurée par une prise 8 broches.
La GTX 1070Ti est doté d’un processeur graphique GP104.
8 puces mémoire GDDR5 de 1 Go prennent position autour du GPU.
