Magnus ER51070 Exterieur :

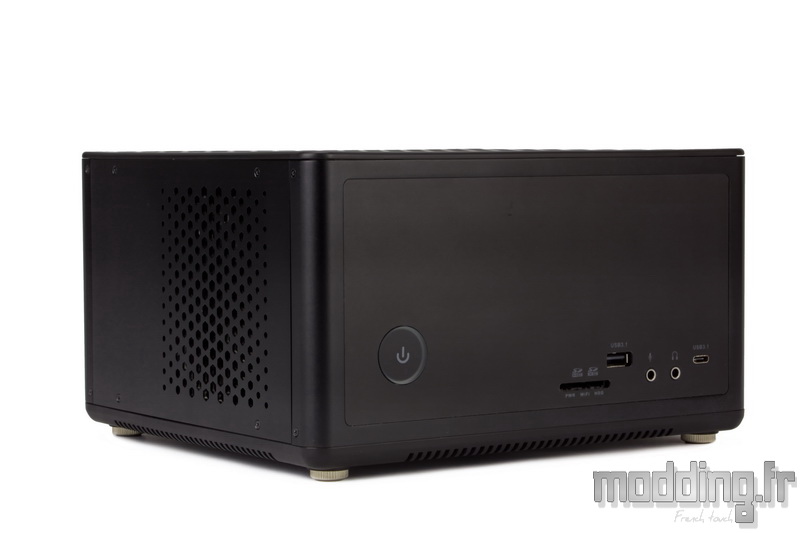

Voici le Magnus en version ER ou EK (en fonction du processeur AMD ou Intel présent à l’interieur). Ce Magnus diffère de la version EN de par une épaisseur deux fois plus grande en passant de 62.5 mm à 128 mm.
Cette large épaisseur permet à notre Magnus d’embarquer une carte graphique indépendante là où sur la version EN, le GPU est soudé à la carte mère.
De ce fait, on pourra donc faire évoluer le mini-PC en passant sur une autre carte graphique avec une restriction : la taille de ladite carte graphique qui doit être en version mini ITX.
La largeur du boitier est de 225 mm pour une profondeur de 203 mm.
Le carénage présent sur les cotés du boitier est en aluminium anodisé noir reposant sur un châssis en acier.
Le poids sans son alimentation externe est de 3550 g.
La façade, bien qu’aussi en aluminium, présente pour autant un revêtement vinyle adhésif de couleur noir anthracite.
Point de logo Zotac ou tout autre facétie…

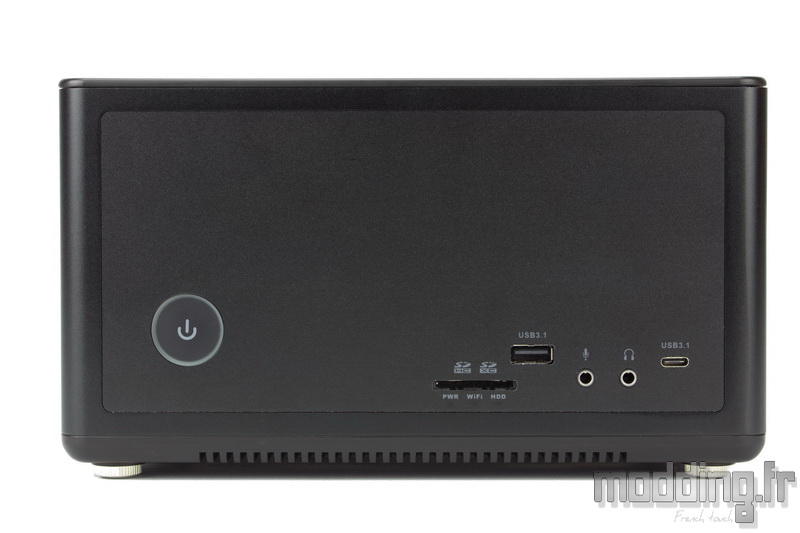

Nous avons en fait les principales connectiques du Magnus ER51070 reparties dans le coin inférieur droit

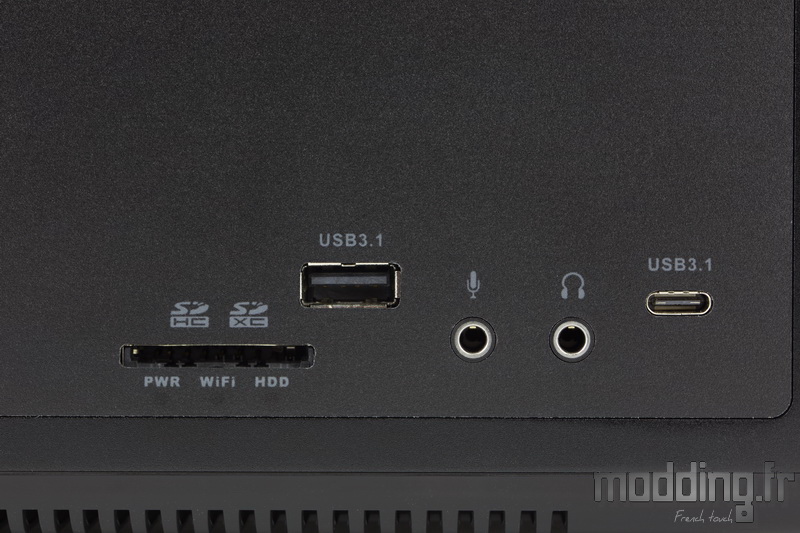

Nous retrouvons les classiques prises audio ainsi qu’un lecteur de carte SD. Sous ce lecteur prennent place trois Leds notifiant : l’alimentation, l’activation du WiFi et l’activité disque.
Enfin nous avons deux ports USB 3.1 dont un de type C.

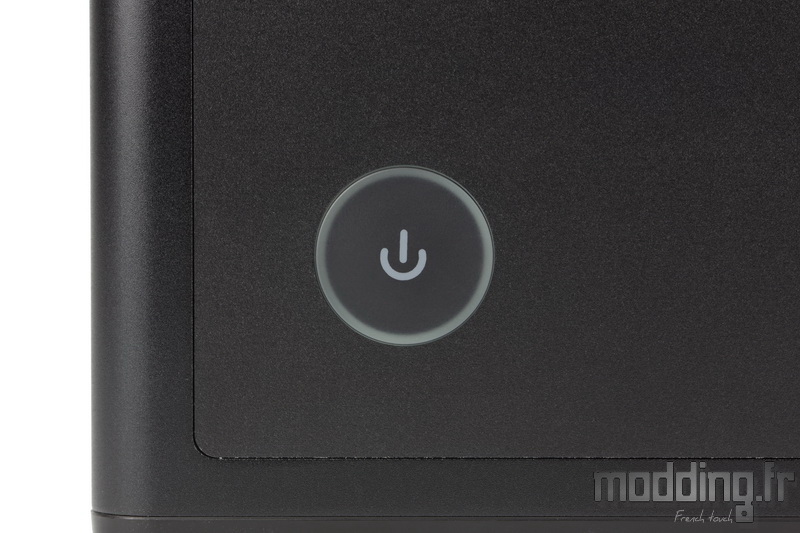

Le bouton Power est déporté sur le coté gauche de la façade.
Il intègre sa Led qui affiche une couleur orange.

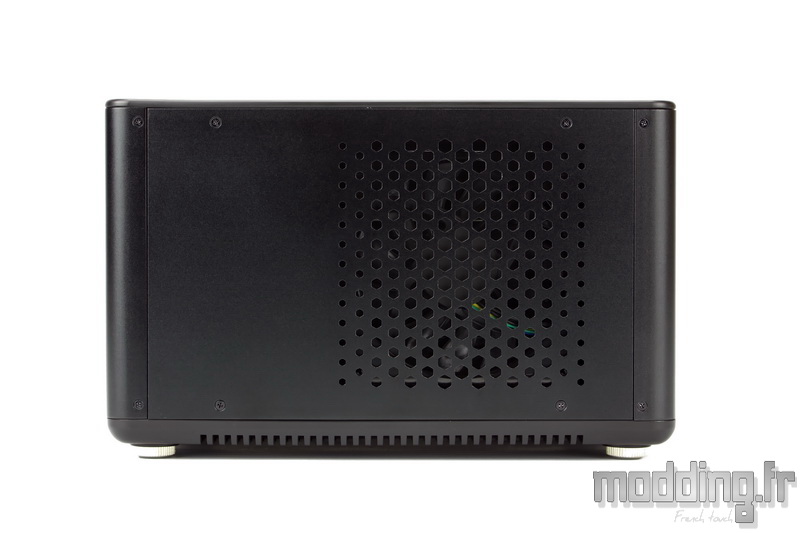

Le coté droit du boitier présente une grille de ventilation derrière laquelle se positionne un ventilateur en 80 mm.

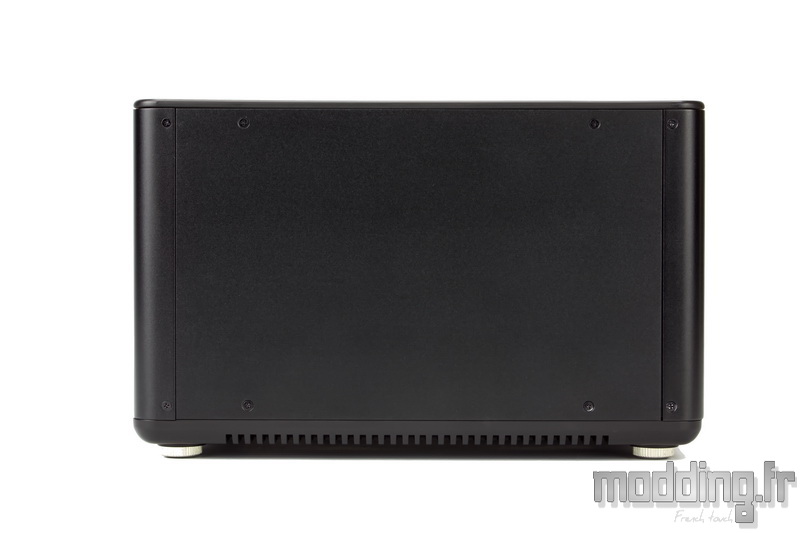

Le coté opposé présente une surface totalement pleine.

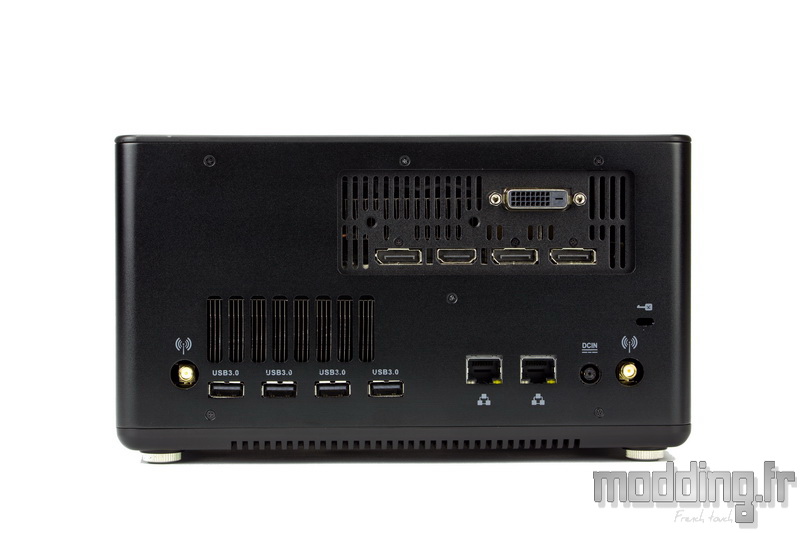

C’est à l’arrière du boitier que nous avons les sorties d’aération des deux principaux composants : Processeur et Carte graphique.

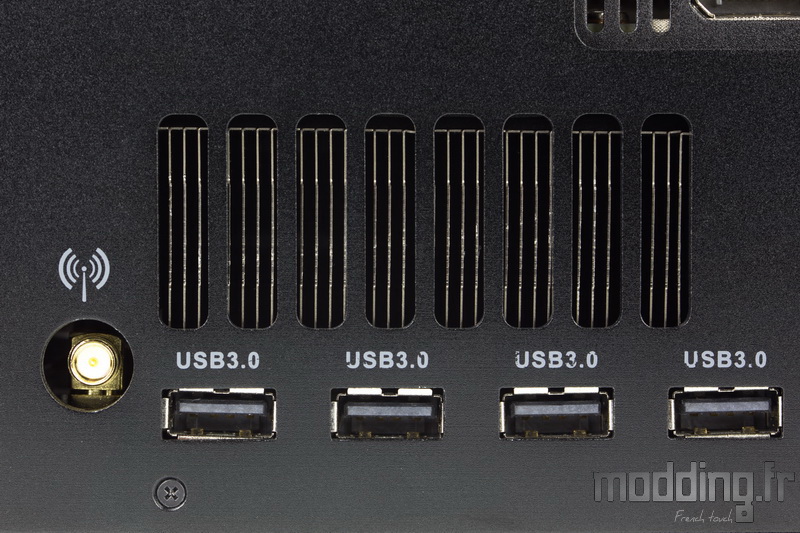

Sur le coté gauche, sous la grille dédiée au refroidissement du processeur, nous disposons de 4 ports USB 3.0.
On trouve aussi l’une des deux connectiques afin de brancher l’antenne WiFi.
La seconde est déportée sur le bord opposé.

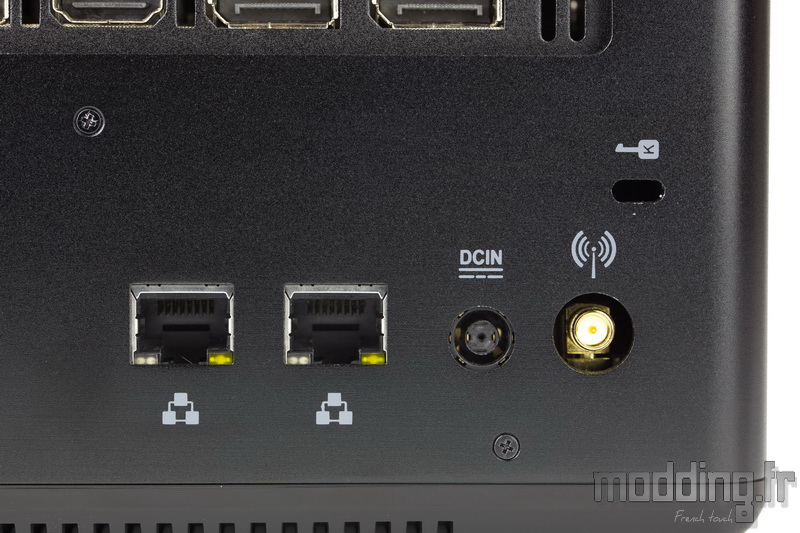

A coté nous avons la prise sur laquelle nous branchons l’alimentation externe et deux prises Gigabit Ethernet.
Le Magnus ER51070 est doté d’un point de fixation permettant de connecter un câble antivol.
Au-dessus, nous avons l’équerre (double slot) de la carte graphique dotée de ses propres ouïes d’aération.

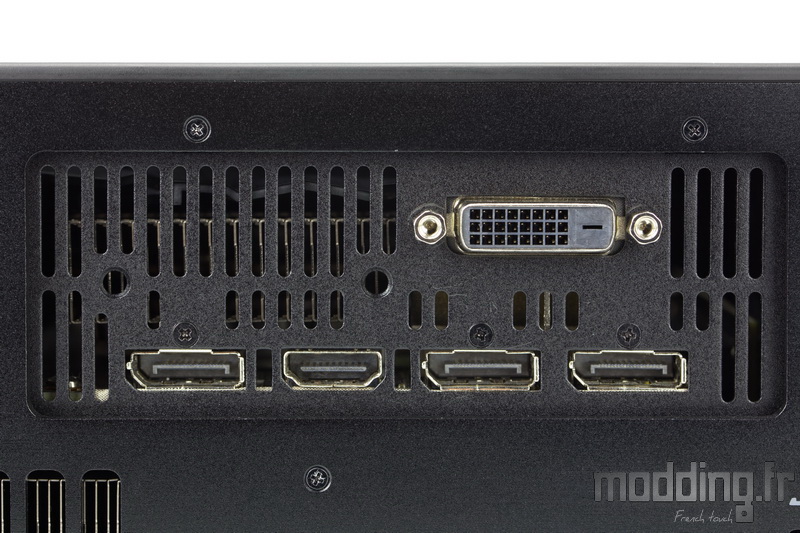

La GTX 1070 présente au sein du boitier est doté de 5 sorties vidéos :
- 1 prise DL-DVI-D
- 1 prise HDMI 2.0b
- 3 prise Display Port 1.4
Autant le carénage des parois latérales est en aluminium, autant le Top est est plastique.

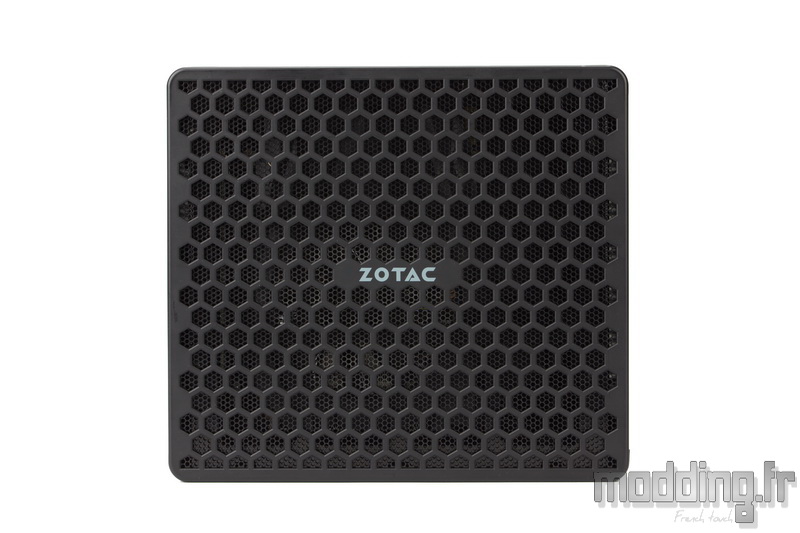

Sa structure déploie une multitude d’ouvertures en nid d’abeille, excepté au centre où vient prendre place le logo Zotac.
Derrière cette grille nous avons une seconde grille plus fine qui sert de filtre à poussière.
Le Top du Magnus ER51070 se révèle être la principale entrée d’air du boitier.
On retrouve 4 petites grilles sur les bords de la base épousant leur forme arrondie.
Elles interviennent dans l’aération du dispositif de stockage placé à ce niveau.
Tout comme le Top, la base est aussi constituée de plastique.

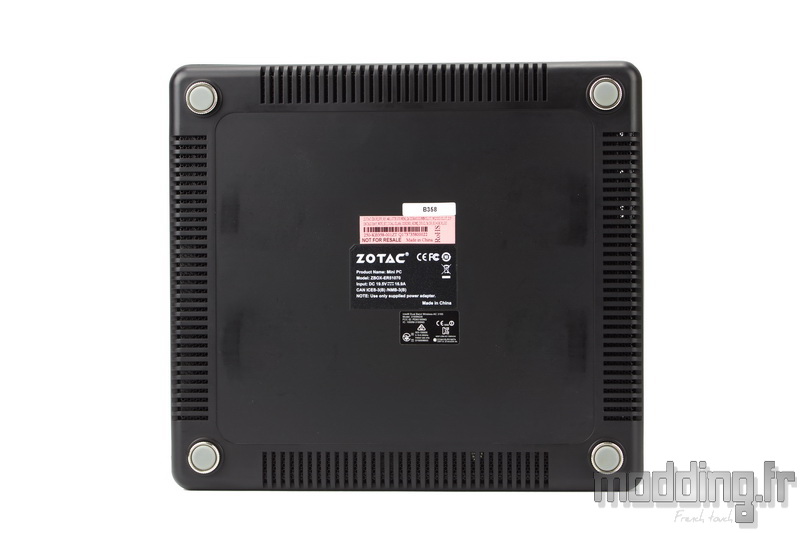

Au centre, nous avons une étiquette affichant le logo de la marque ainsi que le nom du modèle.

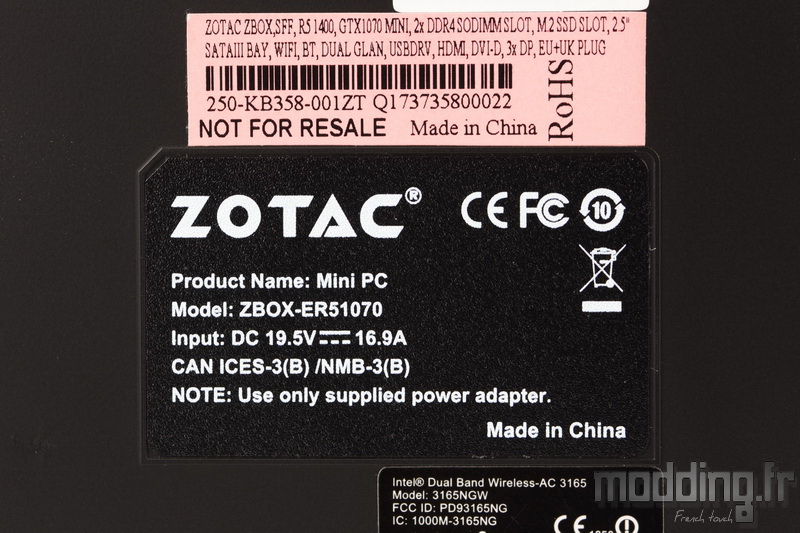

On y trouve aussi les caractéristiques électriques de l’alimentation externe.

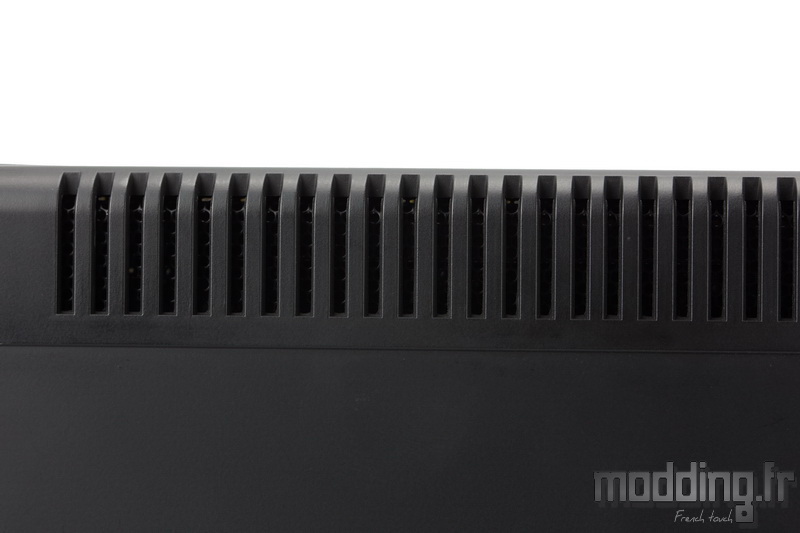

Les ouïes présentes sur les bords, sont aussi dotées d’une grille filtrante.
Enfin le Magnus ER51070 est pourvu de 4 pieds de forme ronde, dotés d’un diamètre de 15 mm.

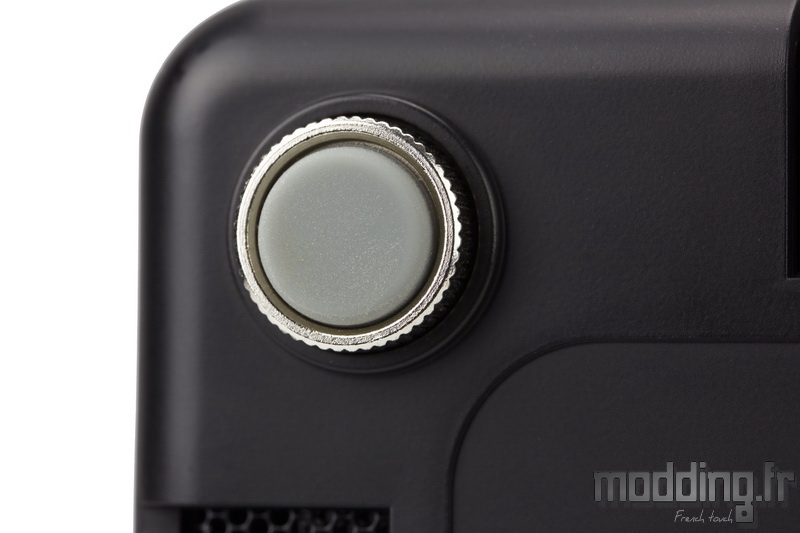

Leur structure en aluminium revêt un patin en caoutchouc sur la surface en contact avec le meuble (ou le sol mais bon, le boitier est bien petit pour traîner à ce niveau….)
Ces pieds relèvent le boitier de 6 petits millimètres.
