L’intérieur :
C’est par le démontage de cette plaque acrylique que l’on accède à l’intérieur du boitier.

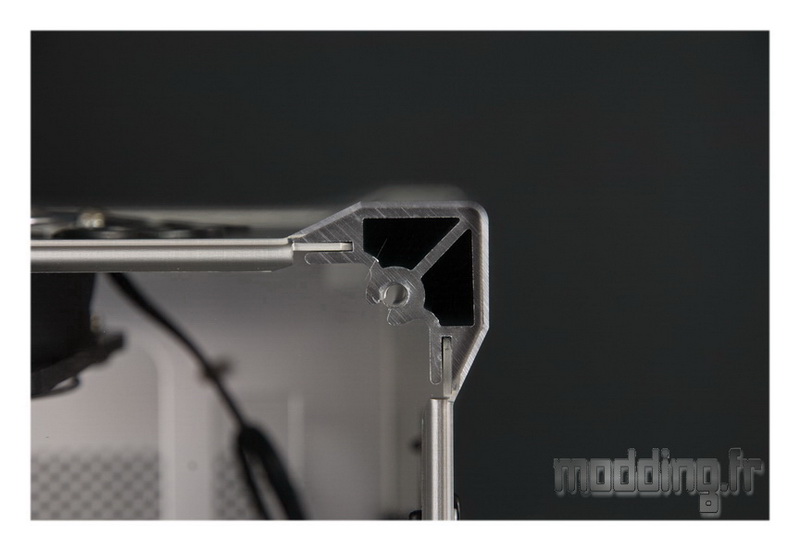

On retire les 4 vis à main dont le pas de vis est pris dans le profil alu.

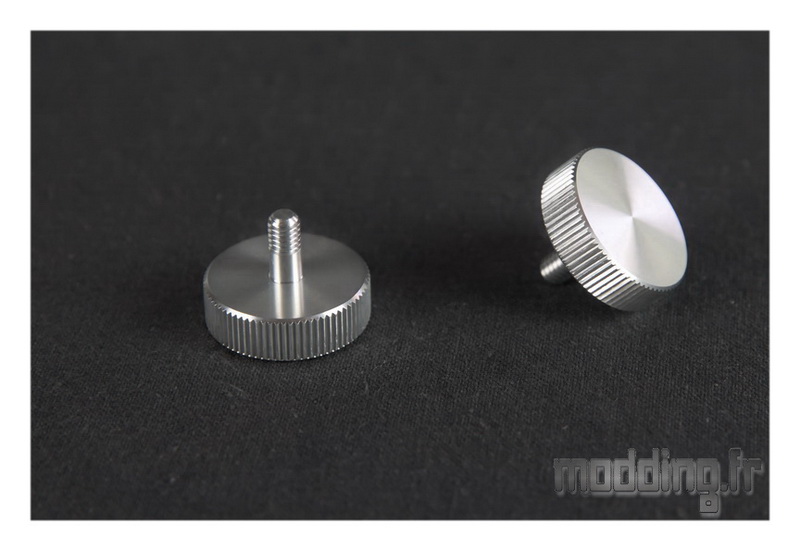

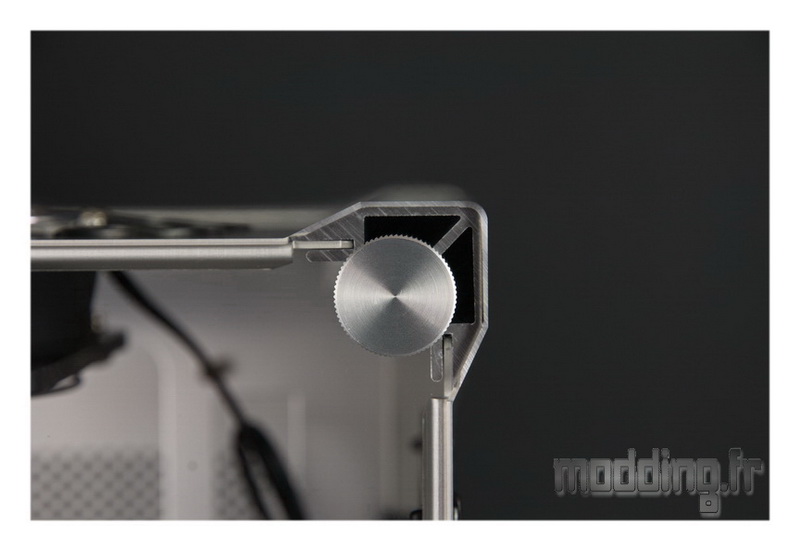

Des vis à main larges pour une bonne préhension.

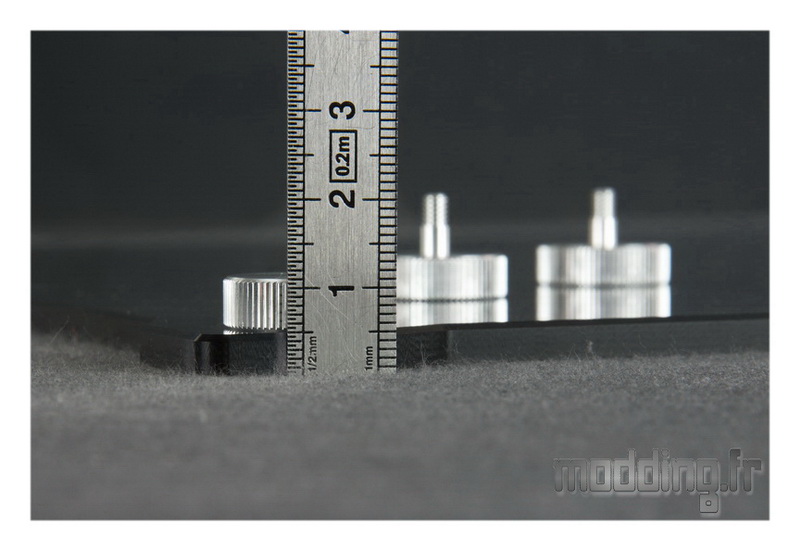

Une plaque acrylique qui mesure pas moins de 5 mm d’épaisseur.
On note que le plateau supérieur est légèrement biseauté, le détail jusqu’au bout chez Lian Li!

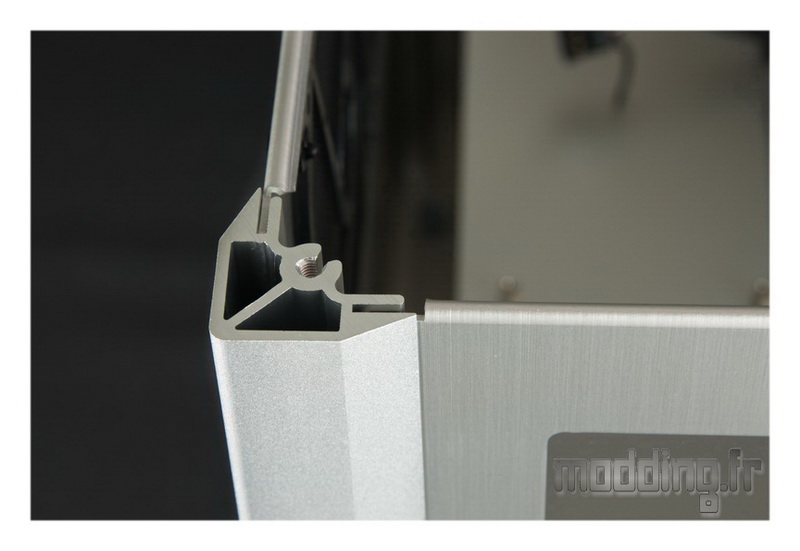

Une fois la plaque acrylique retirée, la structure du boitier se retrouve légèrement instable. Les plaques sont juste insérées dans les glissières des profils.
Ce qui conduit à la possibilité de retirer les 4 plaques du boitier!
La plaque acrylique, une fois en place et fixée, permet de consolider la structure du boitier.
Du coup on peut retirer la façade sans aucune difficulté.

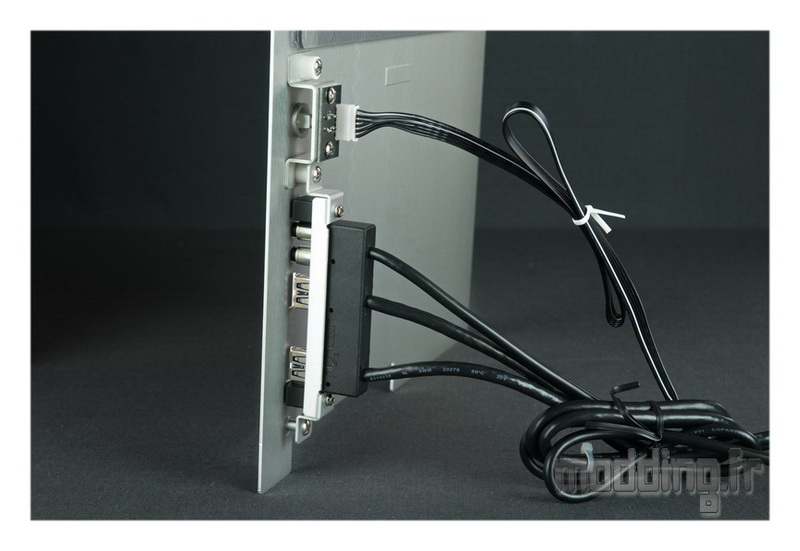

Et ainsi avoir accès au panneau avant.

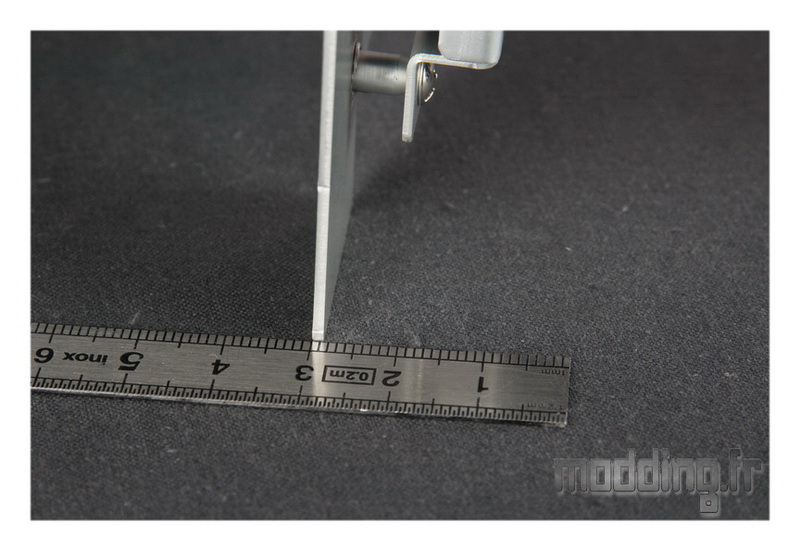

Chacune des plaques latérales fait 1.5 mm d’épaisseur.

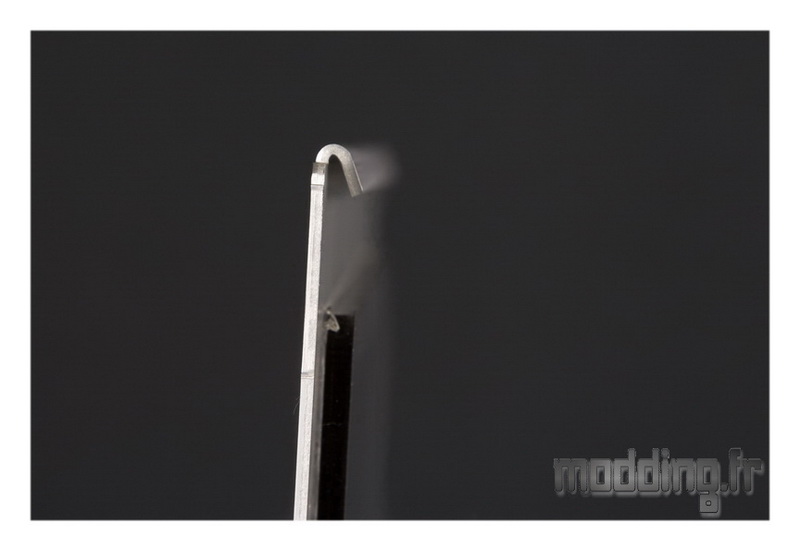

Et voit son bord supérieur plié sur lui même vers l’intérieur. C’est là qu’on voit la qualité de l’alu utilisé! ce n’est pas Polo qui me contredira quand il verra à quel point Lian Li a plié la plaque.
L’intérêt est d’avoir un bord plus large pour recevoir la plaque acrylique.
La façade enlevée, on retire les deux cotés sans aucune difficulté. Juste à faire glisser les plaques vers le haut .

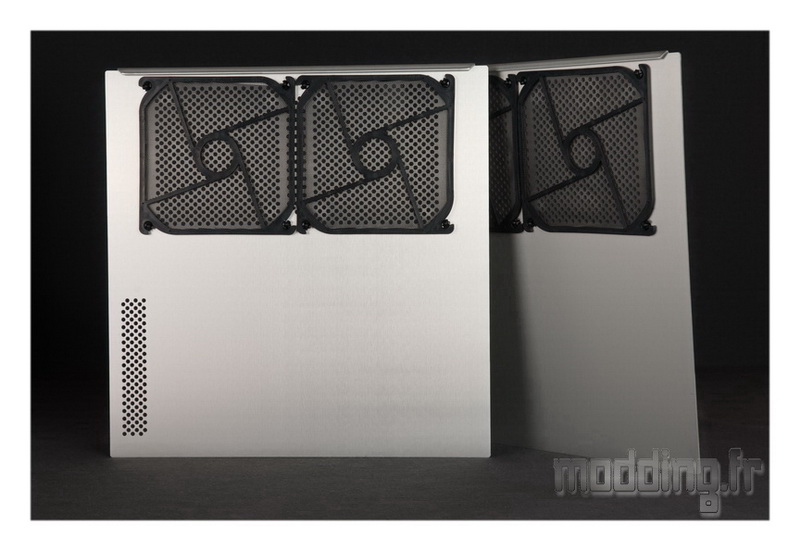

Les emplacements pour ventilateur sont filtrés. Filtre fixé à la plaque par des rivets en plastique.

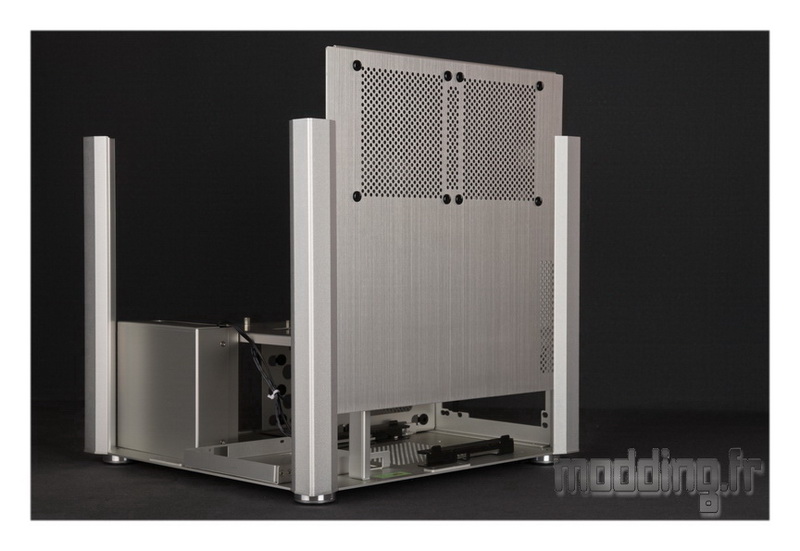

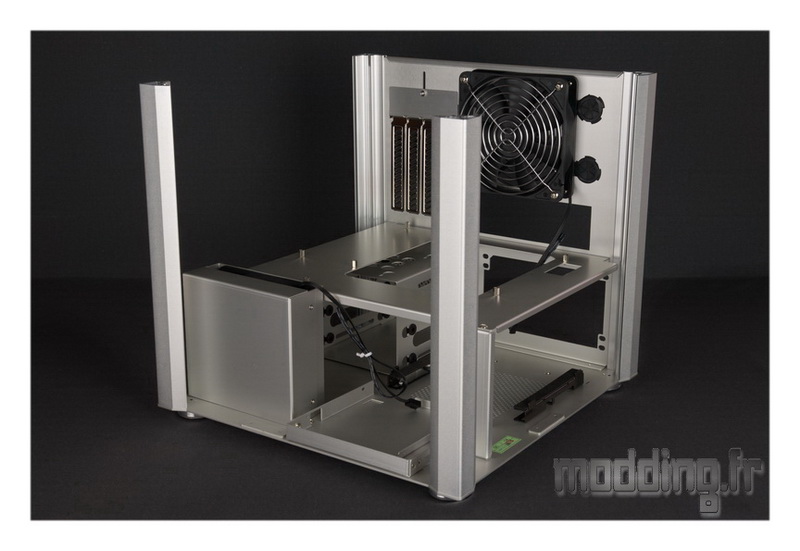

Voici le boitier une fois la façade et les deux cotés retirés.

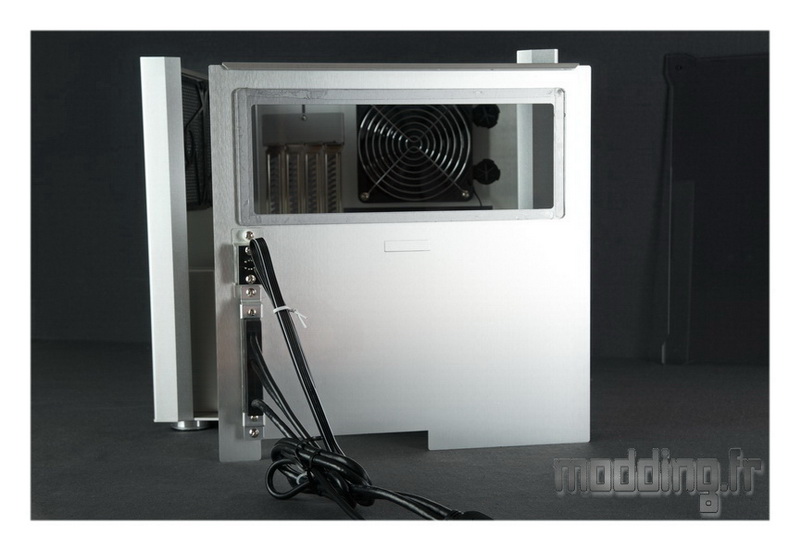

La plaque arrière peut aussi s’enlever, mais il faut se munir d’un tournevis cruciforme et retirer le plateau de la carte mère ainsi que la cage HDD avant de pouvoir retirer l’arrière.
Tout les éléments internes sont aussi en alu couleur argent.

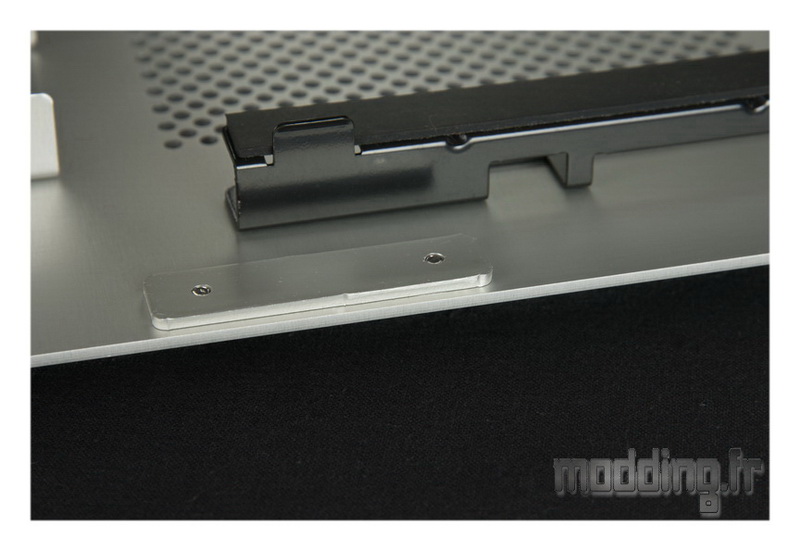

Pour assurer la bonne mise en place des cotés et façade, nous avons des petites plaques vissées à même la base du boitier.
Ce qui évite aux plaques de rentrer à l’intérieur du boitier. Le bord supérieur étant replié, cela assure une rigidité à ce niveau.

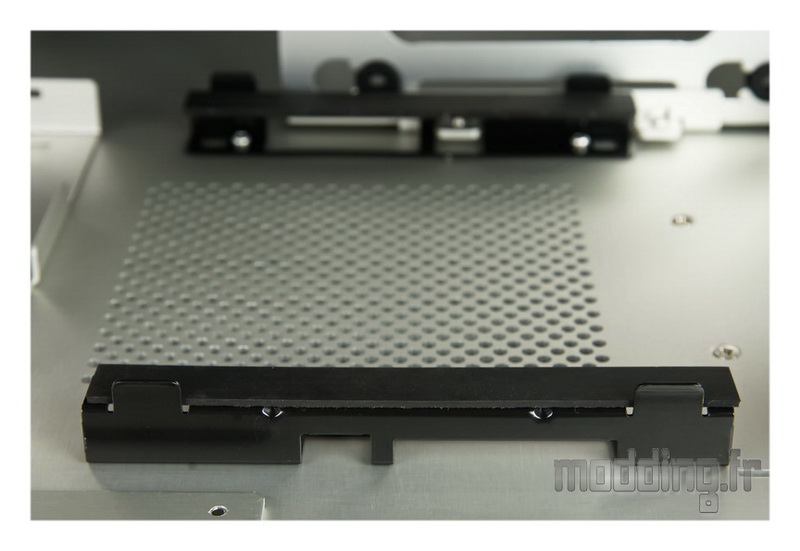

Le bloc d’alimentation prendra place au dessus de la grille qui lui est dédiée, et il reposera sur ces deux équerres noires intégrant tout une bande en caoutchouc.

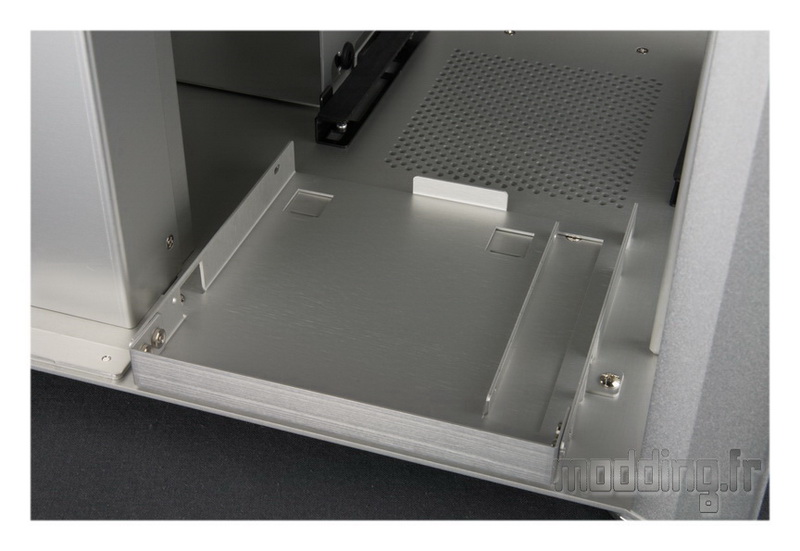

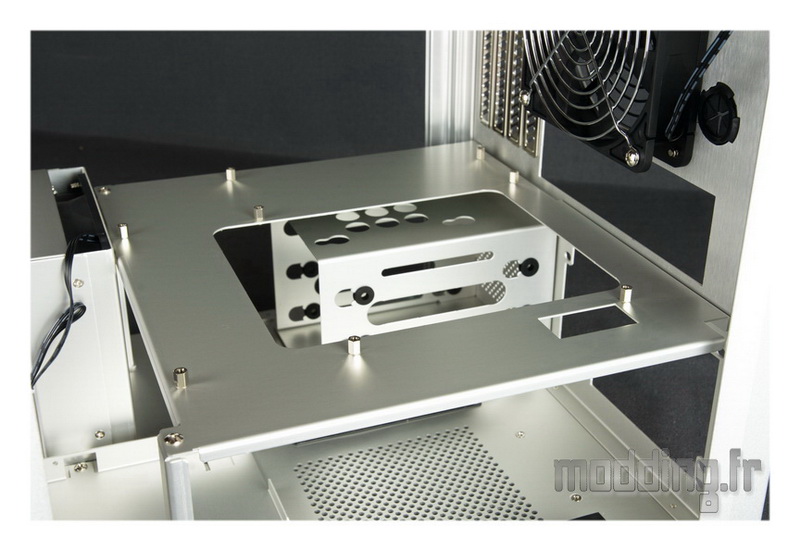

Le plateau de la carte mère, en position horizontale, permet d’accueillir des cartes au format Micro ATX.
Maintenu par 5 vis, il intègre une grande ouverture pour un accès à l’arrière du Socket et une petite ouverture pour le passage du câble CPU.

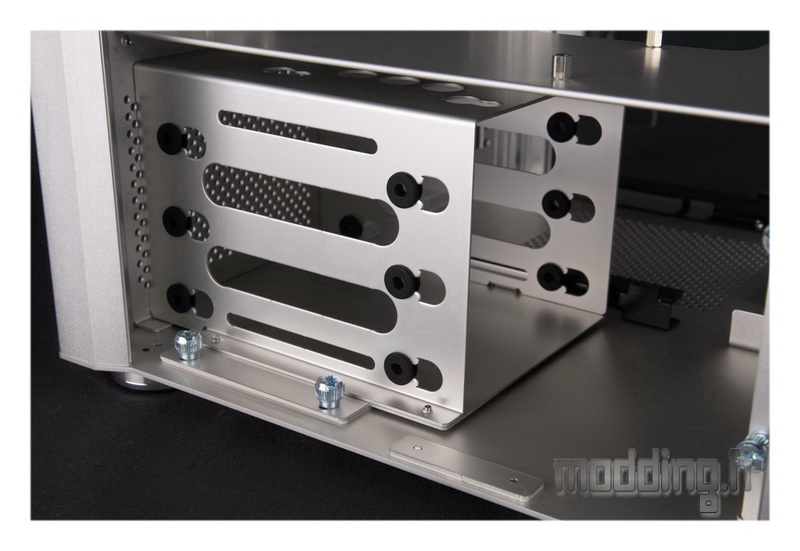

Sous le plateau, au coté du bloc d’alimentation, on trouve la cage HDD fixée à la base du boitier par deux vis à main.
Elle comporte 3 emplacements 3.5″ et 1 emplacement 2.5″. Les unités de stockage seront montées sur silentblocs.
En avant de cette cage HDD, Lian Li a disposé un système de ventilation dédié aux unités de stockage.
Il est fixé à un montant soutenant le plateau de la carte mère par deux vis à main, et à la base du boitier par un ergot qui se glisse dans une encoche de ladite base.
Le système prenant l’air de l’extérieur grâce à la petite grille présente sur le bord de la plaque latérale.
A coté de ce système de ventilation, on trouve le support pour lecteur optique format Slim.
En plus du ventilateur de la cage HDD, Lian Li dote son PC-V359 d’un second ventilateur positionné en extraction sur la plaque arrière du boitier.

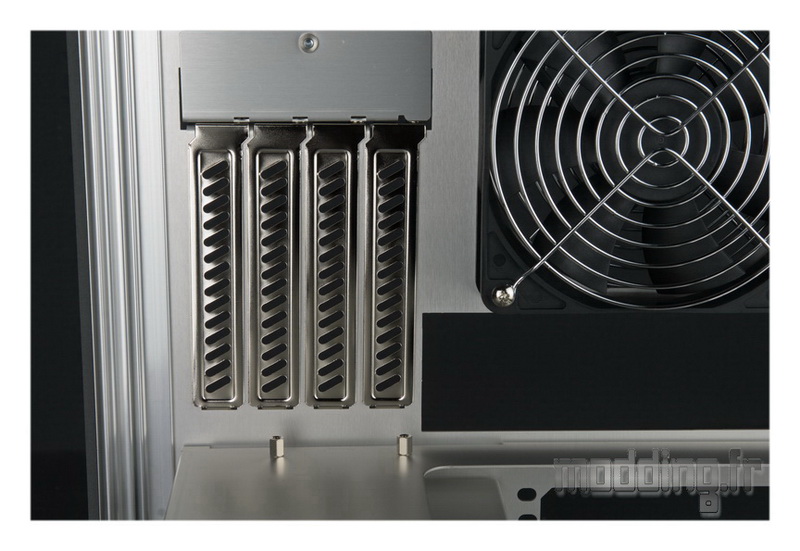

4 équerres PCI tout en alu brillant et ajourées.

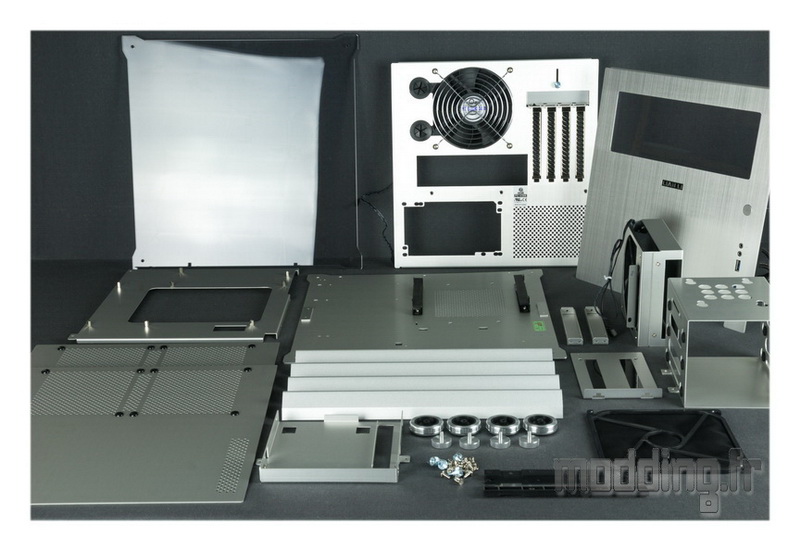

En fait tout se démonte dans ce boitier!!! chaque élément constituant le PC-V359 est fixé par des vis!

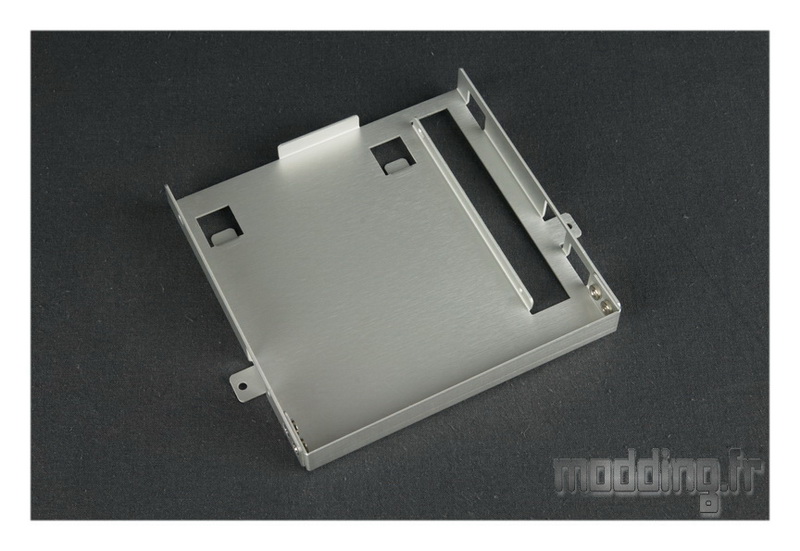

Zoom sur le support du lecteur optique format Slim.
Les petites vis spécifiques à ce composant sont présentes dans le bundle.

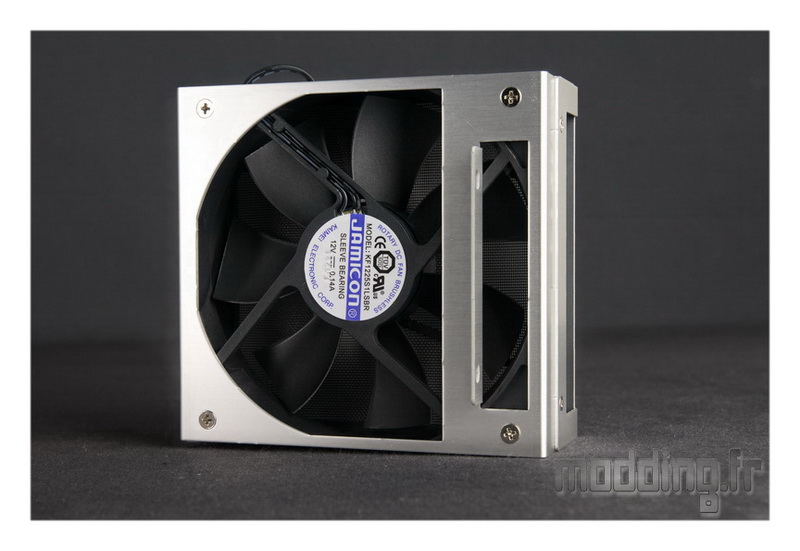

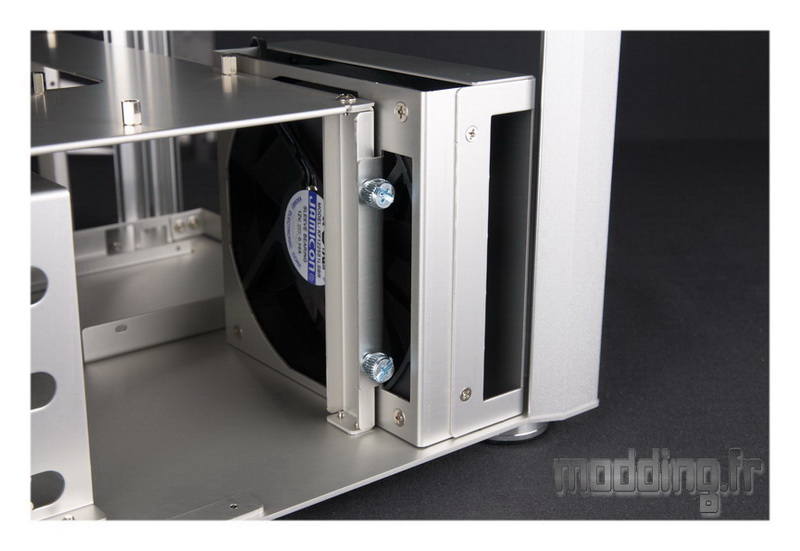

Zoom sur le système de ventilation propre aux unités de stockage.

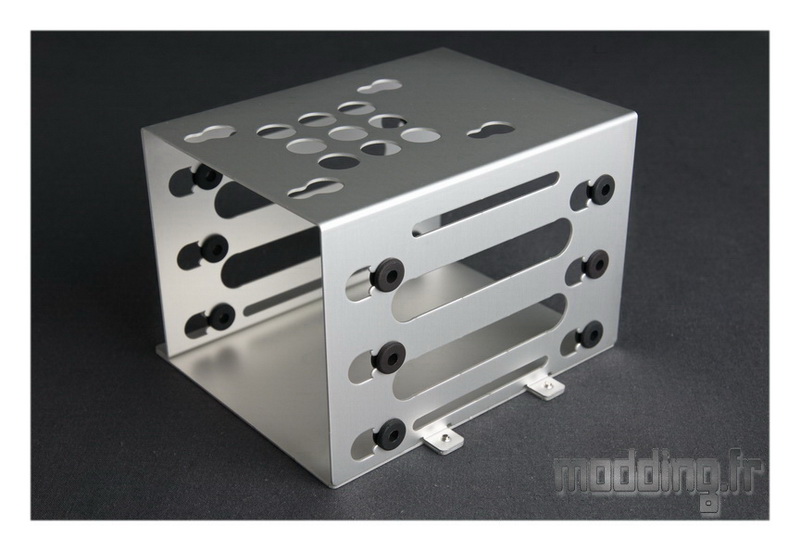

La cage HDD avec sur sa partie supérieure, l’emplacement 2.5″.
Les silentblocs pour cet emplacement sont présent dans le bundle.

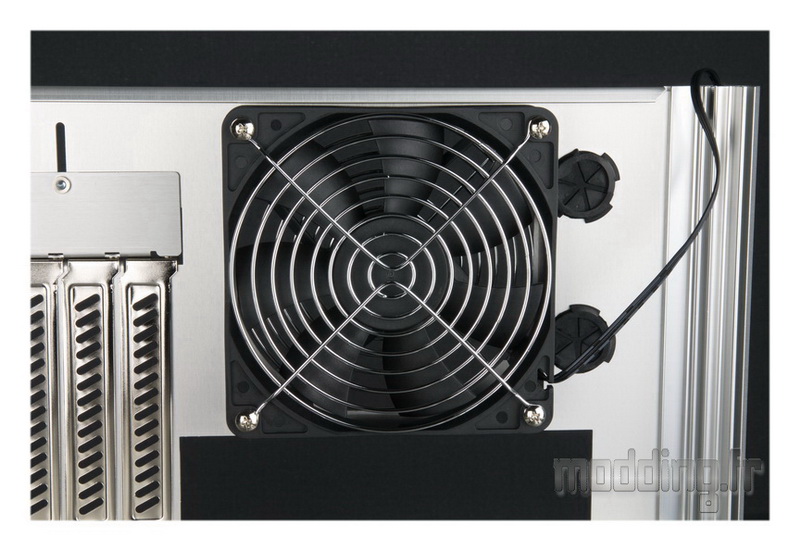

Le ventilateur arrière est pris en sandwich par deux grilles amovibles.

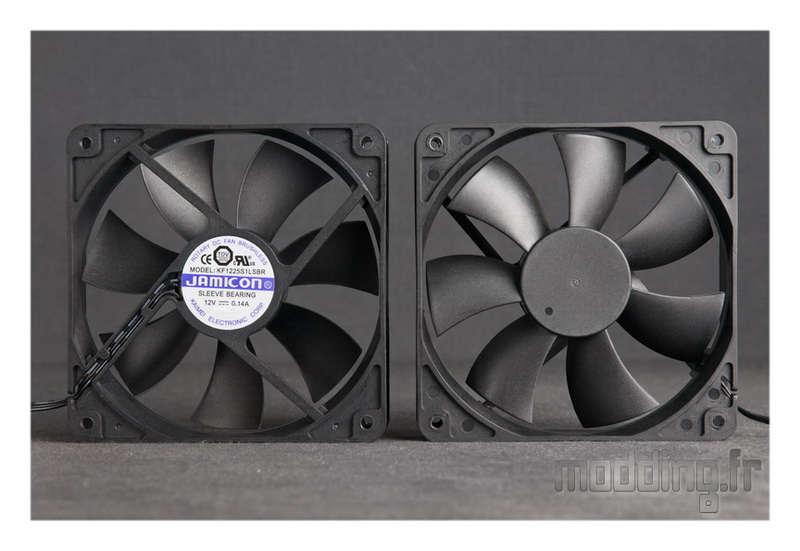

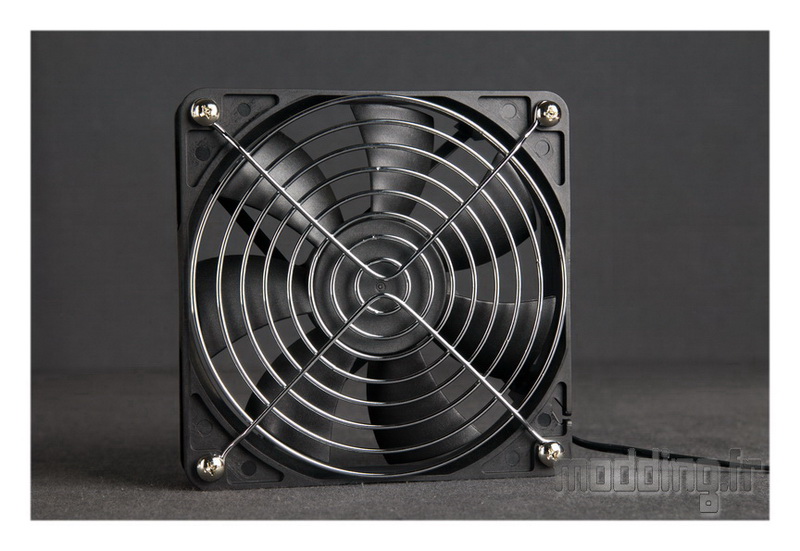

Deux ventilateurs de la marque Jamicon ayant pour référence : KF1225S1LSBR.
Malheureusement nous n’avons point trouver la référence exacte sur le site Jamicon pour en connaitre les spécifications.
