Montage :

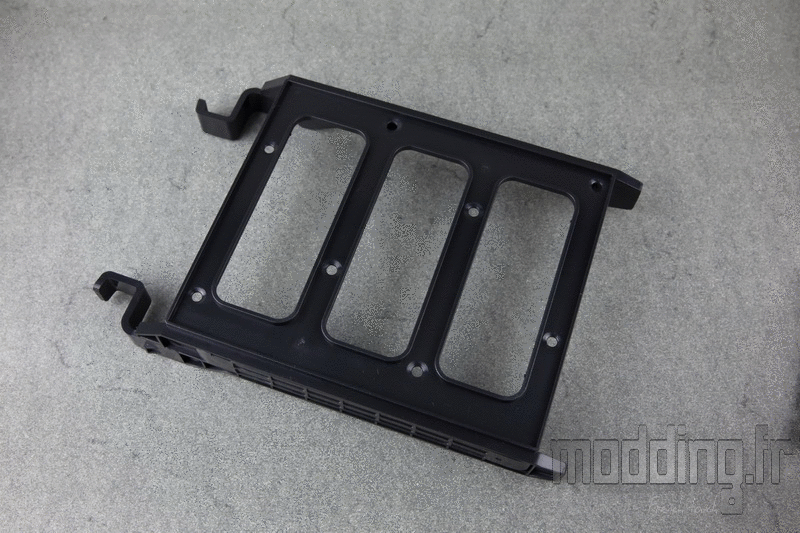

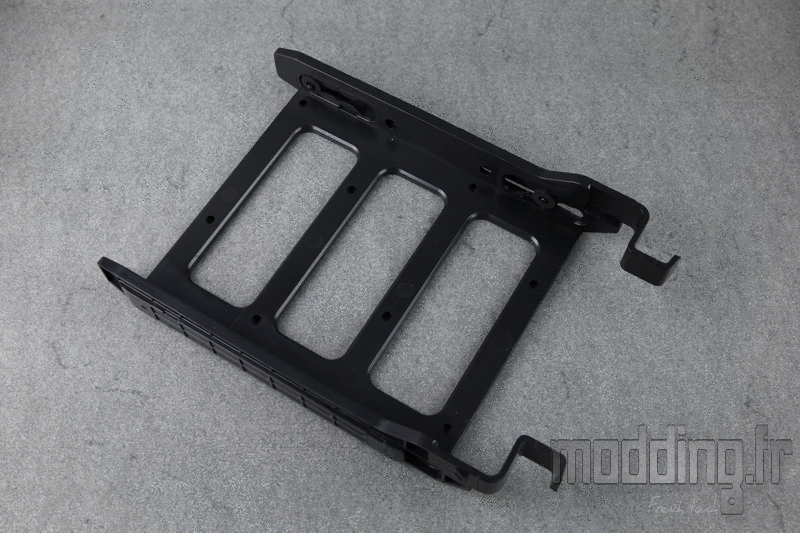

On commence par la cage HDD et notamment un disque dur 3.5″.
Le montage se passe d’outil et chaque tiroir est pourvu de silentbloc pour amortir les vibrations du disque dur.
Nous retirons dans un premier temps les baguettes latérales. On note qu’elles intègrent deux petits ergots.
On glisse le disque dans le tiroir en orientant la connectique vers la sortie.
Une fois que les trous de l’unité de stockage coïncident avec ceux du tiroir, nous remettons en place les baguettes.
Ces dernières se clipsent sur la structure du tiroir et leurs ergots prennent alors en charge le disque 3.5″.
Le tiroir peut aussi accueillir une unité 2.5″.
Nous avons deux positions, nous choisissons ici la plus près de la sortie.
La fixation se fait par en dessous et nécessite l’utilisation d’un tournevis et de 4 petites vis M3 à tête fraisée incluses dans le bundle.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et de les enfoncer jusqu’en butée de façon à entendre le petit clic qui assure la bonne mise en place du tiroir.
Sur le Kublai KL07, nous avons trois supports qui sont dédiés à la mise en place de SSD.
Le système de fixation du support sur le châssis permet de légèrement le basculer afin de faciliter la mise en place du SSD.
On appuie sur les deux pattes avant de la structure afin de jouer sur cet effet de bascule.
Comme on peut le voir sur la surface, nous avons le dessin de la connectique qui indique qu’elle doit se trouver vers le haut.
En fait nous allons insérer le SSD avec sa face interne vers nous et le glisser jusqu’au fond du support.
Il ne reste plus qu’à re-basculer le support dans sa position initiale.
Une petite pièce fixée à l’avant de chaque tiroir sécurise la mise en place du SSD.
En ce qui concerne le bloc d’alimentation, si il est de type modulaire ou semi modulaire, nous conseillons de brancher au préalable les câbles dont on a besoin.
Même avec la cage dans sa position avancée, il n’est pas aisé d’effectuer les divers branchements.
La profondeur maximale du bloc passe de 140 mm à 200 mm en fonction de la position de la cage.
Il est tout de même dommage de ne pas disposer de patin en caoutchouc au niveau des plots de réception du bloc….
D’autant que nous avons encore un peu de marge en hauteur.
Le seul truc qui peut poser problème au niveau de la mise en place de la carte mère est l’installation de l’I/O Shield avec la proximité immédiate du cadre du ventilateur en 140 mm.
L’installation du câble CPU ne pose pas vraiment de problème sauf si vous avez de grosses mains et un ventirad imposant… auquel cas, il est préférable de le brancher au préalable sur la carte mère.
Nous n’avons que 45 mm de place disponible au niveau de l’emplacement des ventilateurs en 140 mm, au delà nous butons sur les barrettes mémoires.
Du fait du décalage vers la porte latérale principale, l’emplacement en 120 bénéficie de plus de place ou tout du moins si les dissipateurs des barrettes le permettent.
Les longues ouvertures placées en avant de la carte mère coïncident avec la prise ATX.
On profite de l’ouverture placée au niveau du cache alim pour glisser les différents câbles issus du boitier.
La mise en place de la carte graphique se fait par l’arrière du boitier.
La pièce métallique qui assure la fixation des équerres est montée sur une charnière ce qui la rend solidaire du châssis.
On ajuste les équerres de façon à faire coïncider leurs trous avec le léger déport des points de fixation du châssis.
Ce qui permet la bonne fermeture de la pièce métallique.
Avec 381 mm de place disponible, notre carte graphique ne se sent pas du tout à l’étroit.
Nous branchons les différents câbles.
Notre carte mère n’étant pourvue que d’une seule prise interne USB 3.0, il a fallu faire un choix quant à la connexion entre les deux ports USB 3.0 ou le port USB type C….
L’accès à l’arrière du Socket est optimal.
En ce qui concerne le rangement des câbles, les nombreux points d’ancrage et la présence des deux bandes Velcro facilitent grandement la tâche.
En fait le seul bémol est la longueur limite du câble de la connectique Audio du panneau avant… Il a vraiment fallu tirer au plus court pour réussir à brancher la prise sur la carte mère….
Du coté du ventirad, ce dernier est aussi à l’aise et ce malgré la présence de la mousse d’isolation phonique.
Nous disposons de 163 mm! On peut pousser à 172 mm en retirant cette mousse.

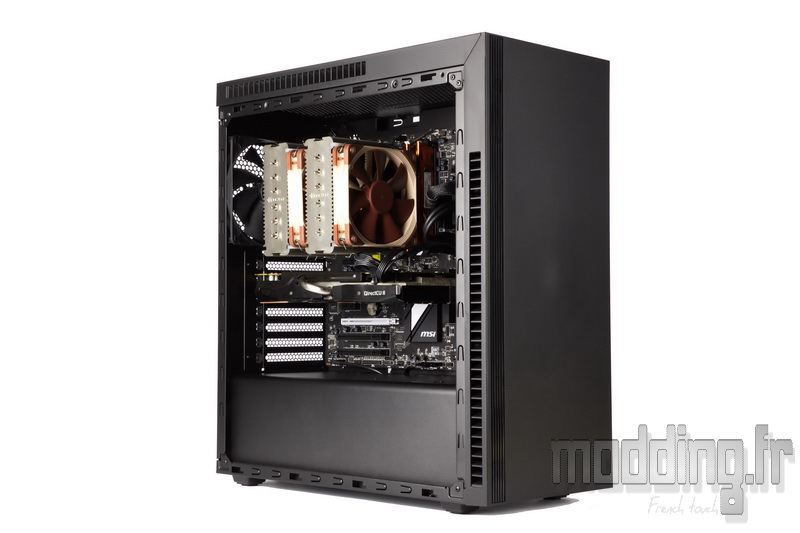

Un dernier coup d’œil sur la config car après la fermeture des portes…. on ne la verra plus!
