L’intérieur :
Deux vis à main sur chacune des portes permettent d’ouvrir ces dernières.
L’intérieur du Kublai KL07 est tout de noir vêtu.
La première chose que l’on remarque est la face interne de la porte latérale…
… Entièrement recouverte d’un panneau d’isolation phonique doté d’un relief alvéolé permettant d’accroître la surface d’absorption.
La porte controlatérale est aussi dotée de cet isolant phonique sauf sur la partie correspondant à l’emplacement de stockage 2.5″ pour ne pas empiéter sur l’espace à ce niveau.
Le châssis du Kublai KL07 opte pour une répartition dans le sens de la hauteur avec la présence d’un cache alimentation sur le bas du boitier.
On remarque l’absence totale de baie 5.25″, le contraire aurait été étonnant vu le design de la façade.
Le cache est en acier.
Il occupe toute la profondeur du boitier. Réalisé d’une seule pièce, il est fixé au châssis par des rivets et ne sera donc pas amovible.
Pour autant, il est doté d’une trappe sur sa partie avant pour la mise en place d’un radiateur de Watercooling.

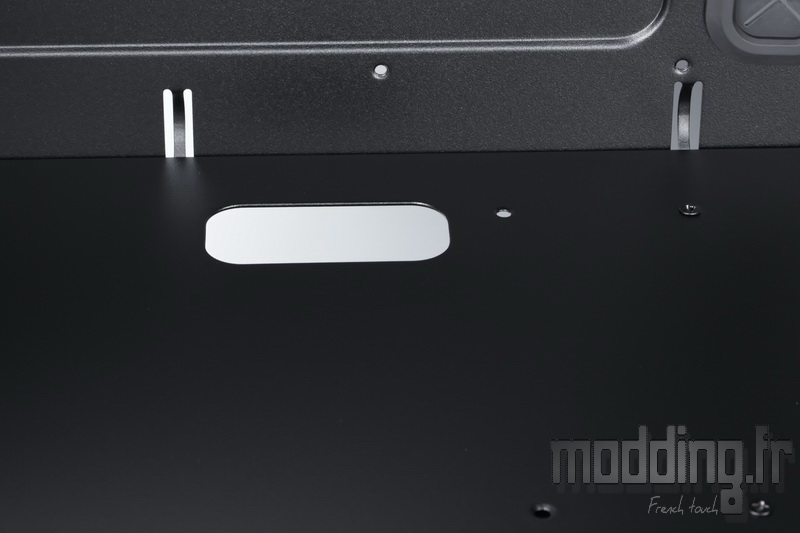

Nous trouvons aussi une ouverture de forme oblongue à proximité du plateau de la carte mère pour le passage des câbles issus du boitier.
Le plateau est pourvu d’une très large ouverture pour accéder à l’arrière du Socket.
Le boitier est au format moyen tour accueillant ainsi des cartes mère ATX.
A l’avant de l’emplacement de la carte mère nous avons deux grandes ouvertures de forme oblongue et munies de grommet.
Le reste de la paroi est laissé vide sans même un seul point de fixation pour un éventuel réservoir de watercooling.
C’est du coté des coulisses que nous verrons que la place est destinée au système d’ancrage des supports de stockage.

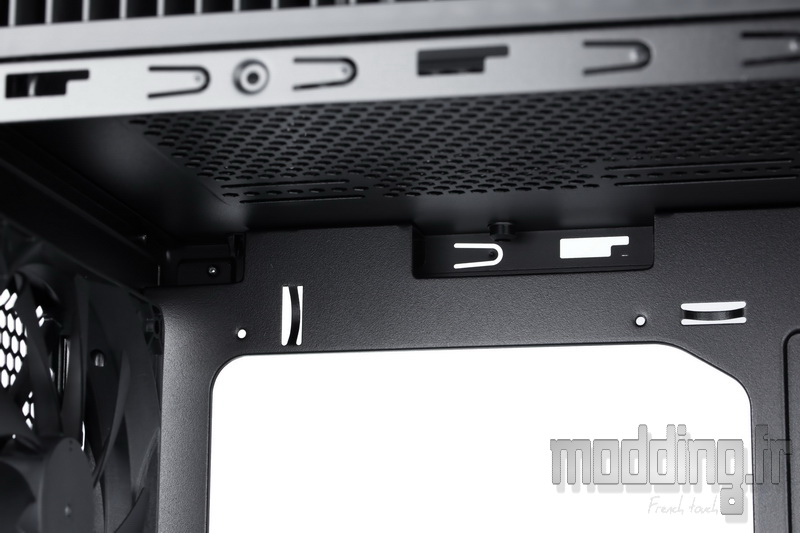

Nous avons deux autres ouvertures pour le passage des câbles au dessus de l’emplacement de la carte mère dont une bien en arrière pour le câble CPU.
La plus grande sert notamment au passage des câbles des éventuels ventilateurs que l’on peut disposer sur le haut du boitier.
A l’arrière du châssis, nous retrouvons les 7 équerres PCI.
L’emplacement de ventilation est occupé par un ventilateur en 140 mm placé en extraction.
Le haut du châssis intègre un emplacement pour deux ventilateurs en 120 ou 140 mm.
On remarque la forme oblongue des points de fixation qui permet ainsi d’ajuster la position desdits ventilateurs voire d’un radiateur.
La sortie du flux d’air se fait donc par les ouïes latérales présentes sur les bords du Top.
En redescendant sur la partie avant du châssis, nous tombons sur deux ventilateurs en 140 mm placés en aspiration.
Nous verrons dans la section suivante qu’ils sont fixés sur une plaque dédiée.
Les coulisses du Kublai KL07.
Les câbles sont tous de couleur noire. Il est à noter, de par la présence du port USB type C, que nous avons du coup deux prises internes 20 broches.
Pour l’instant, même si ça tend à se démocratiser, seules quelques cartes mères sont dotées de deux prises de ce genre. Il aurait été sympathique de trouver un adaptateur USB 3.0 / USB 2.0 dans le bundle.
Le plateau de la carte mère est pourvu de plusieurs points d’ancrage judicieusement placés comme ici à proximité du passage du câble CPU.
Nous avons même droit à un système de rangement de câble par bandes Velcro.
A l’avant du plateau, nous avons trois supports pour SSD.
Ils sont dotés d’une structure en plastique et sont fixés au châssis par un système d’ancrage qui permet de basculer chaque support.
Plus de détail dans la section montage.
Sous le cache alimentation, dans sa partie antérieure, nous avons une cage HDD dotée de trois tiroirs.
Chacun d’eux peut accueillir un disque dur 3.5″ ou une unité 2.5″.
A l’arrière nous avons l’emplacement de l’alimentation.
Des plots faisant partie intégrante de la structure en acier permettent d’accueillir le bloc. Pour autant on note l’absence de silentblocs….
Au passage, on remarque que les pieds du boitier sont fixés au châssis par un système de clips.
D’autres points d’ancrage sont présents au-dessus de l’emplacement de l’alimentation.
Mais aussi à proximité de la cage HDD.
On retrouve à ce niveau les points de fixation pour reculer la cage HDD afin de libérer l’espace sous la trappe du cache alim et optimiser la mise en place d’un radiateur.

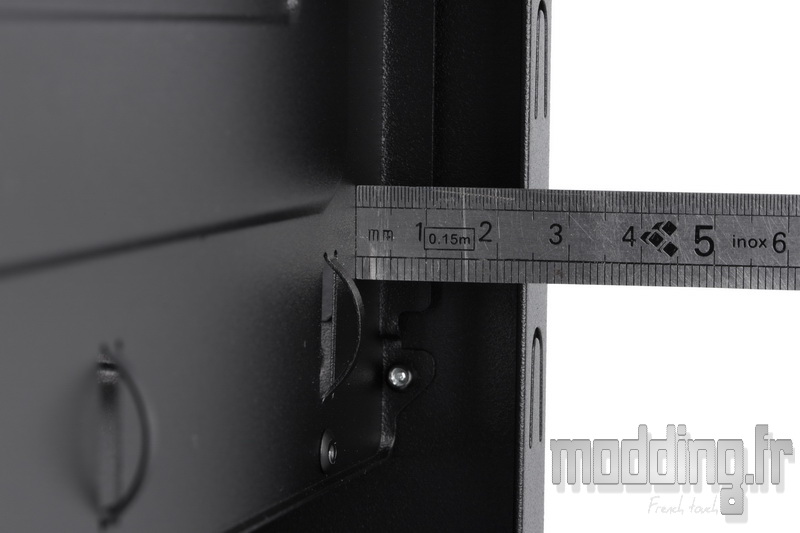

Nous avons 23 mm d’espace alloué aux câbles.
Mais il faut compter sur la mousse acoustique et son relief alvéolé…
