Le réservoir/pompe
Le combo réservoir/pompe est bien calé dans sa boite par un jeu de mousses expansées.

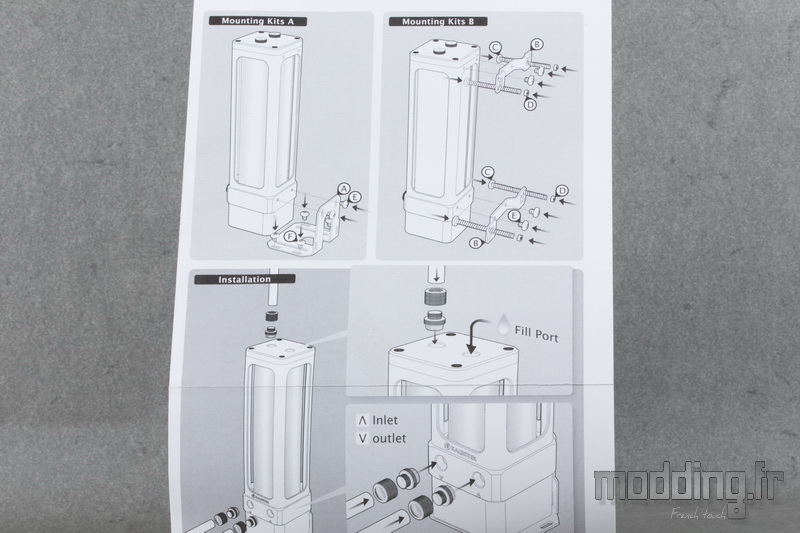

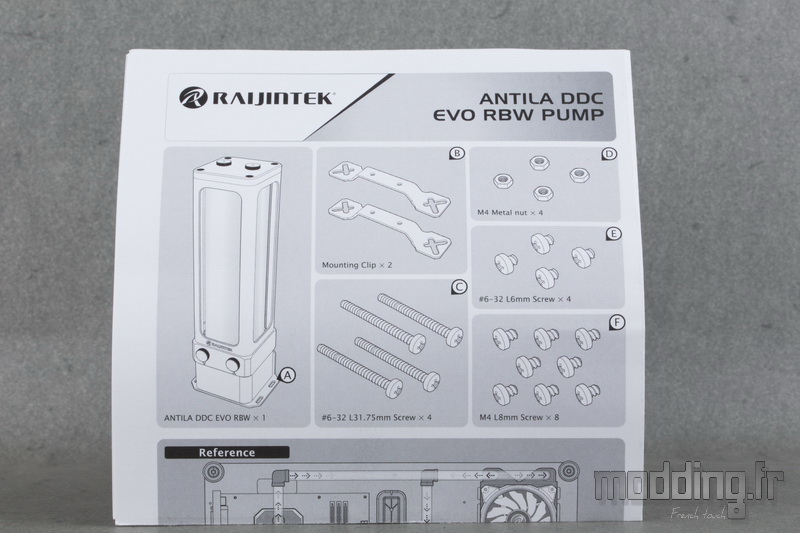

Au niveau du bundle, nous avons le manuel d’utilisation qui se présente sous la forme d’un dépliant.
On y trouve les différents accessoires présents dans la boite.
Ainsi que les dispositifs de fixation du réservoir et son intégration au sein du circuit de Watercooling.

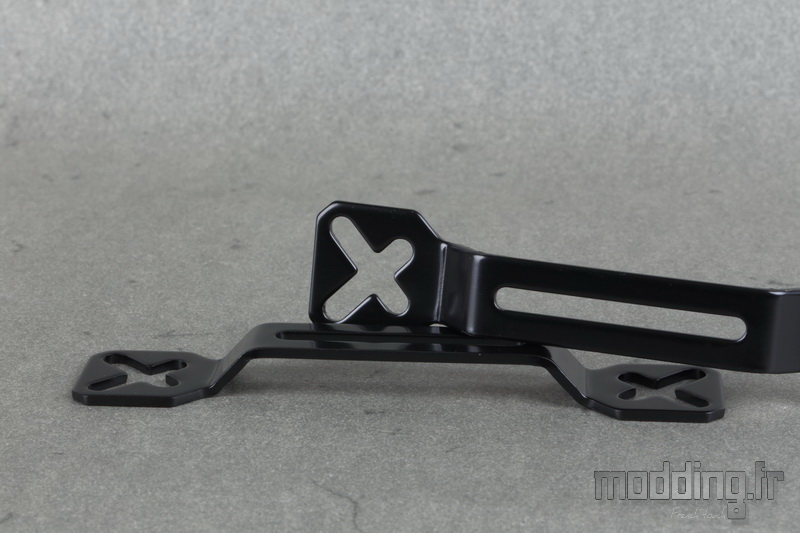

L’un des dispositifs de fixation est déjà en place sur le réservoir tandis que le second est rangé dans une pochette zippée.
Les platines de fixation sont noires, mais les vis arborent malheureusement un aspect chromé.

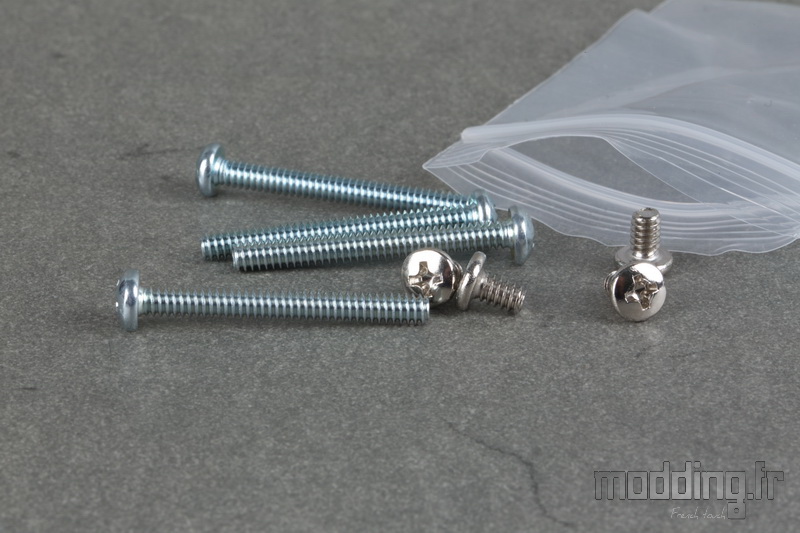

Nous avons deux jeux de vis, les vis courtes (UNC-6.32 de 6 mm) vont nous permettre d’assembler les deux platines sur le réservoir.
Les 4 vis longues (UNC-6.32 de 31.75 mm) servent à fixer le réservoir sur le radiateur tout en intercalant les ventilateurs.

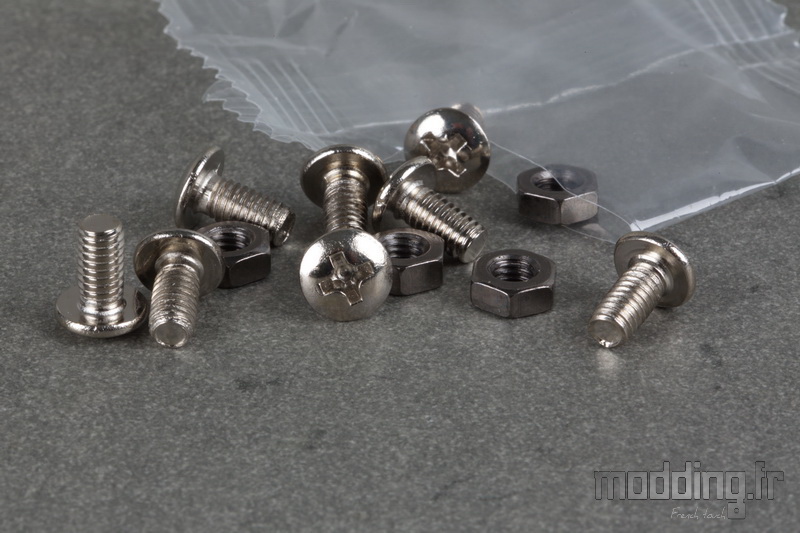

On peut toutefois fixer le réservoir directement sur le radiateur en utilisant les petites vis (UNC-6.32 de 8 mm) présentes dans un second sachet serti.
Ce dernier contient 8 vis ainsi que 4 écrous (taraudé UNC-6.32), si jamais nous voulons fixer le réservoir directement sur les points de fixation de l’emplacement de ventilation du boitier PC.
Le kit Scylla Elite CA240 est équipé d’un réservoir appartenant à la gamme Antila.
Il s’agit du modèle Antila DDC EVO RBW.
Le réservoir s’associe à une pompe DDC contrairement aux autres modèles de cette gamme qui s’équipent d’une pompe D5.

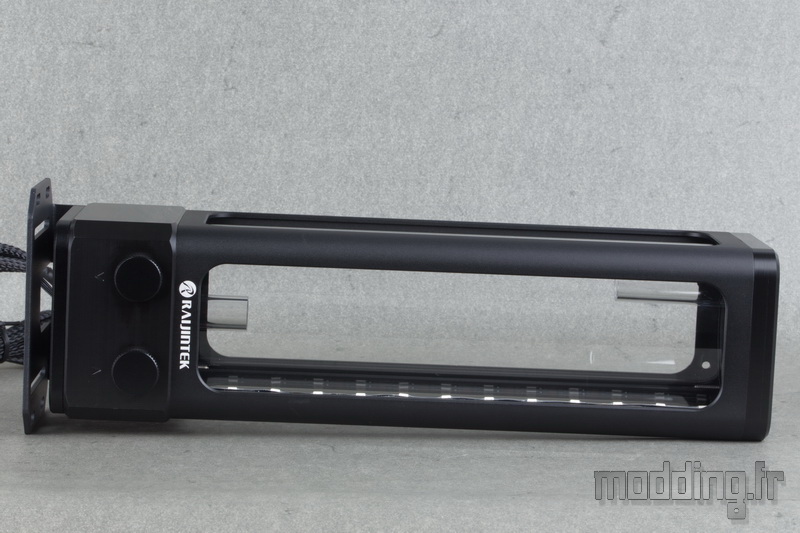

Le combo réservoir/pompe mesure 278 mm de long sans prendre en compte le support en place sur la photo.
La pompe DDC offre une structure plus compacte que le modèle équipé d’une pompe D5, avec une hauteur de 46 mm contre 68 mm.
Le corps de la pompe est en POM (connu aussi sous le nom d’acétal).

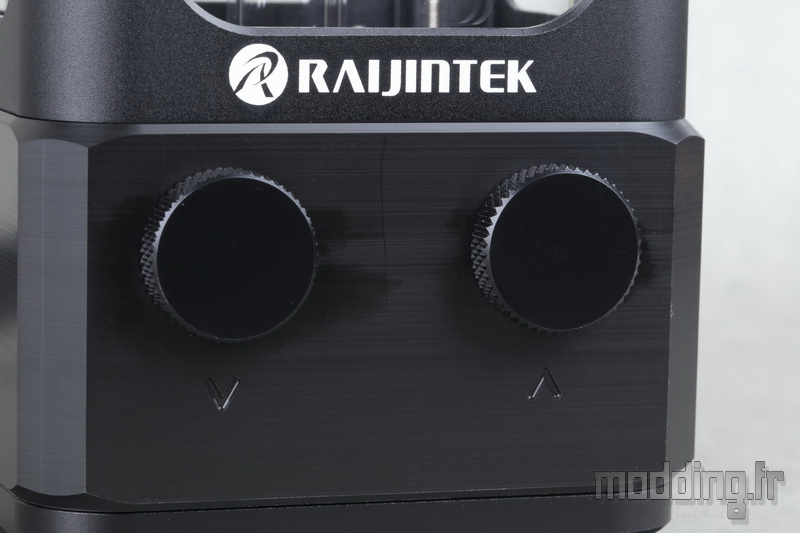

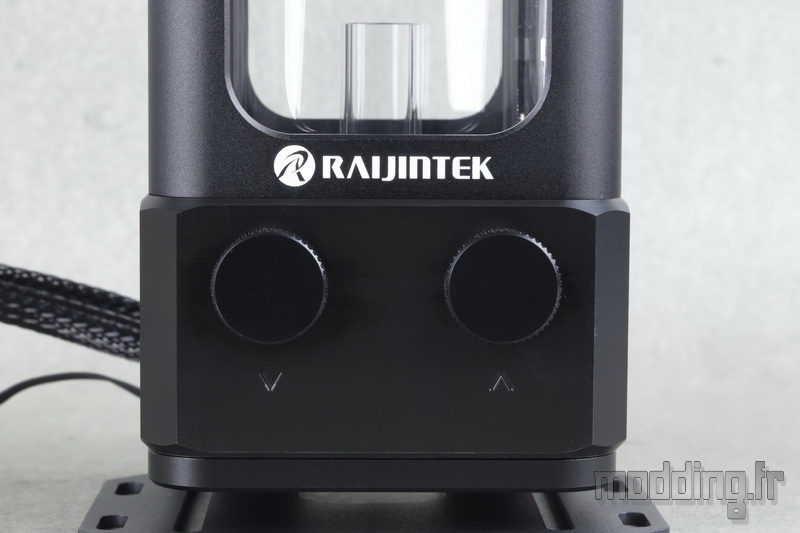

Il intègre une sortie et une entrée obturées par deux bouchons noirs (en laiton). Le sens du liquide de refroidissement est clairement identifié par des flèches gravées à même la structure en POM.
A gauche, sur la photo, nous avons donc la sortie du liquide tandis qu’à droite nous avons l’entrée du liquide. Toutefois, nous allons voir que le réservoir offre une seconde entrée du liquide de refroidissement.
Le filetage est de type G 1/4”.
La forme du corps de la pompe est carrée avec les angles biseautés et des arêtes arrondies.
Nous avons 76 mm de côté.

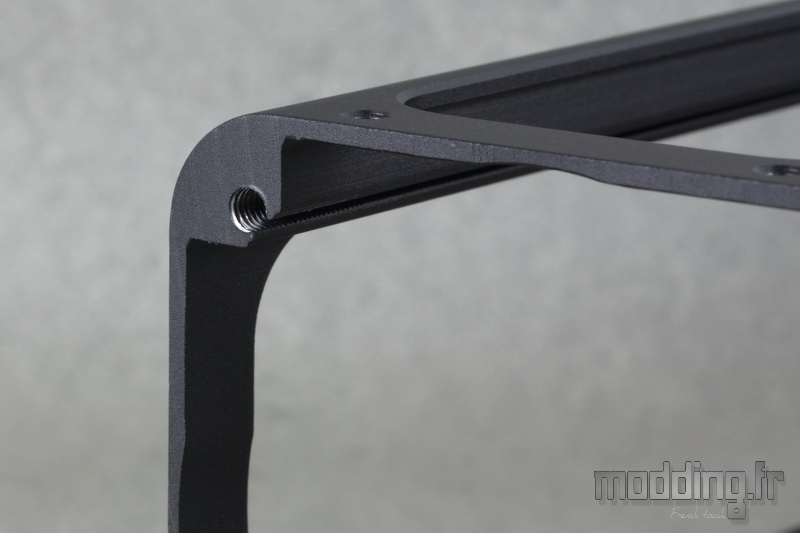

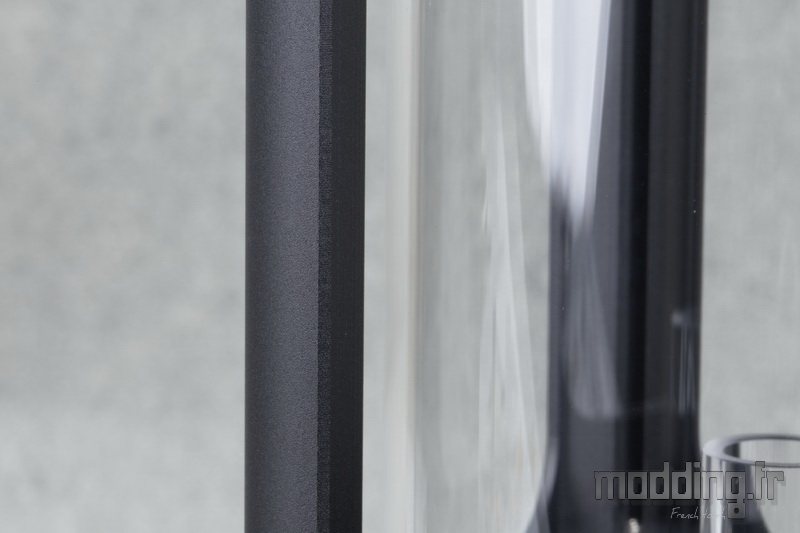

Au-dessus prend place le réservoir en lui-même qui est habillé d’une structure en aluminium noir de 2 mm d’épaisseur, arborant un bel aspect sablé.
Cette armature transforme l’aspect cylindrique du réservoir en une tour carrée qui assure la continuité avec le corps de la pompe.

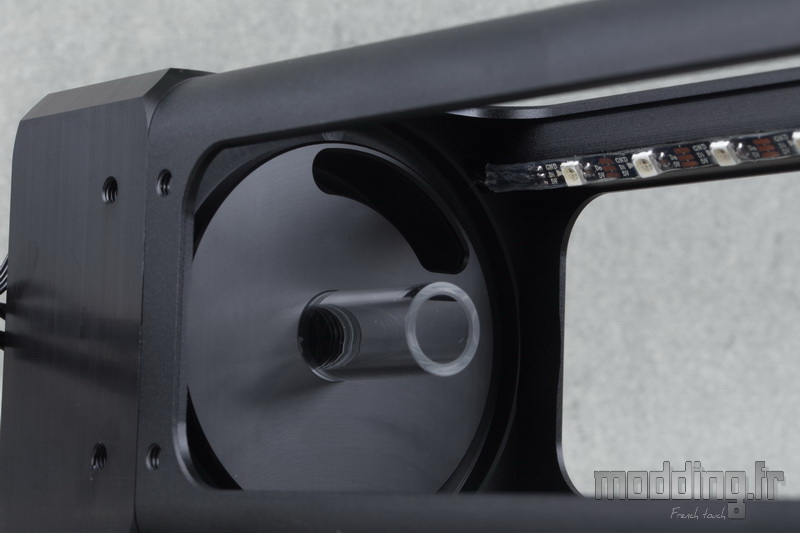

Au niveau de la base du réservoir, nous avons un orifice central par lequel le liquide de refroidissement va s’engouffrer, aspiré par le mouvement de la pompe.
Afin d’éviter que la pompe aspire des bulles formées par le tourbillon généré par le liquide entrant par l’orifice en forme de virgule, Raijintek met en place un petit tube acrylique d’une trentaine de millimètres.

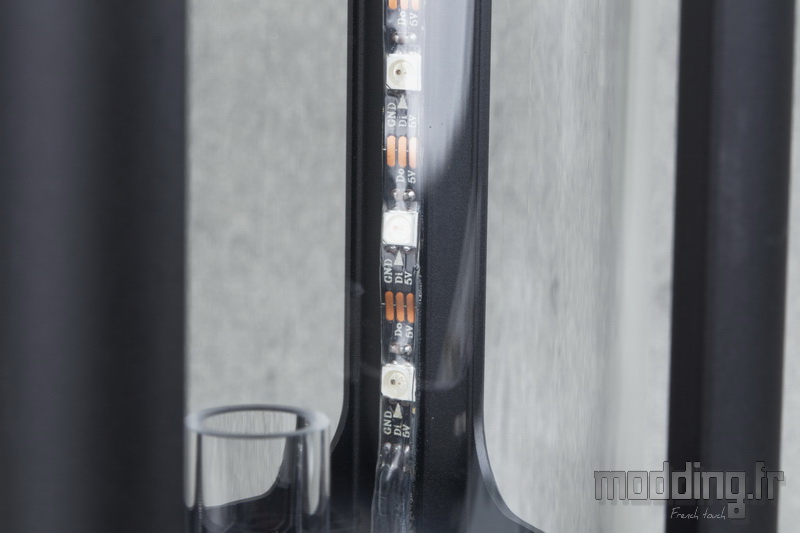

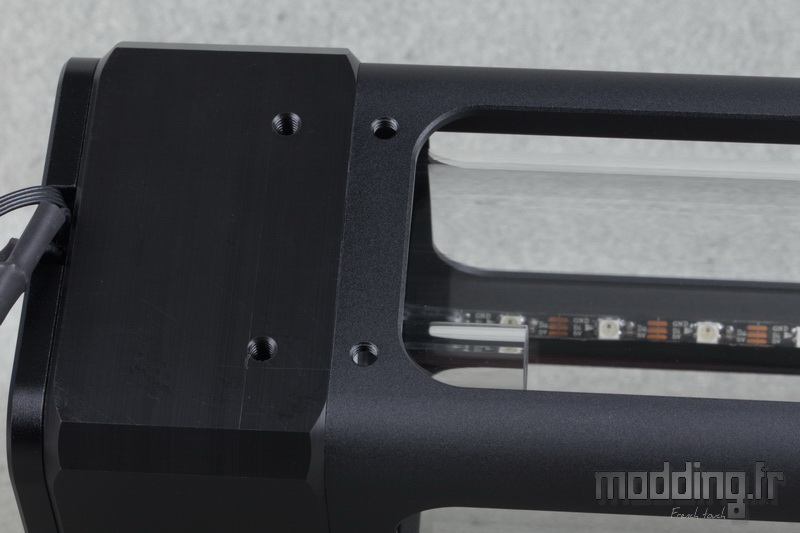

Tout contre la face interne de l’une des colonnes de l’armature en aluminium du réservoir, nous notons la présence d’une bande de LED aRGB.
Elle se compose de 12 modules.

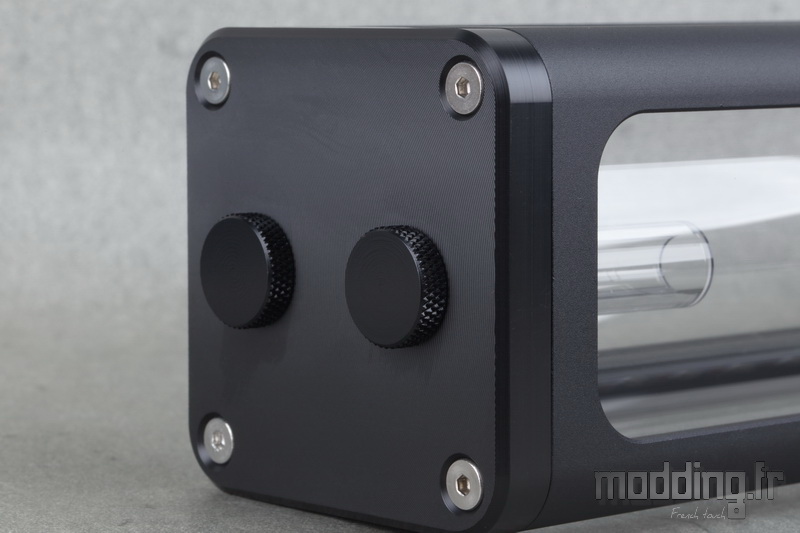

L’armature est chapeautée par une structure en POM d’une dizaine de millimètres d’épaisseur.
Elle est fixée au carénage en aluminium par 4 vis à 6 pans (chromées…).
Elle intègre deux entrées occupées par des bouchons noirs.
L’une de ces entrées est associée à un tube acrylique d’une cinquantaine de millimètres.
Il s’agit de l’entrée supérieure du liquide de refroidissement que propose ce réservoir. On utilise l’une ou l’autre de ces entrées en fonction du schéma de notre circuit de Watercooling.
Raijintek installe ce petit tube afin d’éviter que le liquide entrant ne vienne frapper la surface du liquide présent dans le réservoir et engendrer un bruit permanent de clapotis (cela empêche aussi la formation de bulles d’air).
La seconde entrée ne sert que pendant la phase de remplissage du circuit du Watercooling lors de sa mise en service.

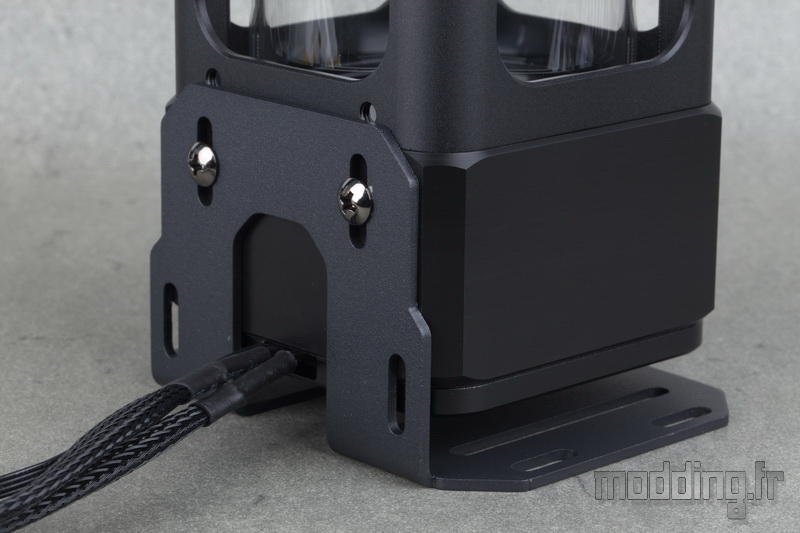

L’Antila DDC EVO RBW est équipé en sortie de boite de l’un de ses deux supports de fixation qui se présente sous la forme d’une équerre.

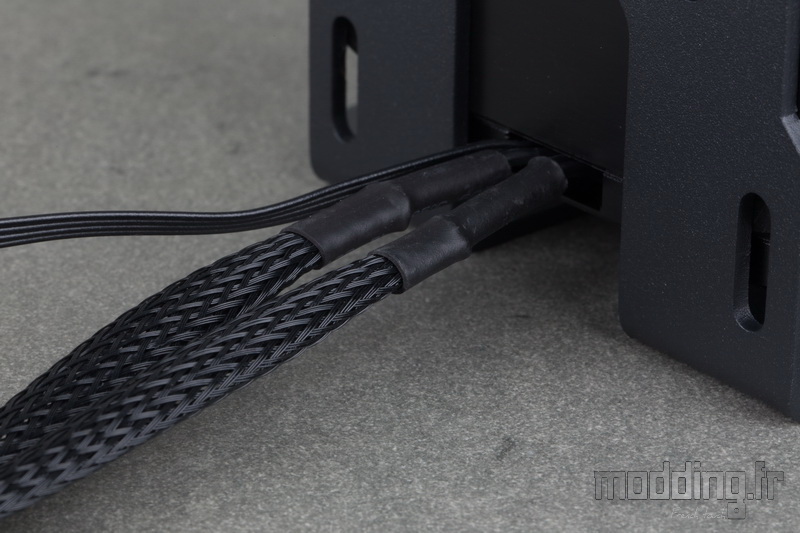

Une équerre qui laisse passer les différents câbles émergeant de la base de la pompe.
Nous avons trois câbles dont deux qui sont revêtus d’une gaine tressée noire.

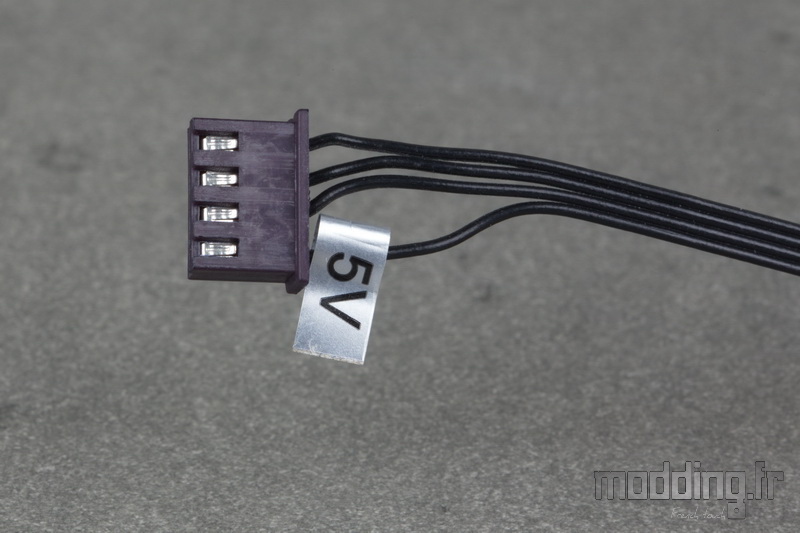

Le câble exempt de cette gaine tressée est composé de 4 fils collés les uns aux autres afin de présenter un aspect plat.
Il s’agit du câble qui alimente la bande de LED aRGB et que l’on peut connecter sur le contrôleur aRGB externe ou directement sur le header aRGB de la carte mère.
Une étiquette identifie la position du fil “5V”.

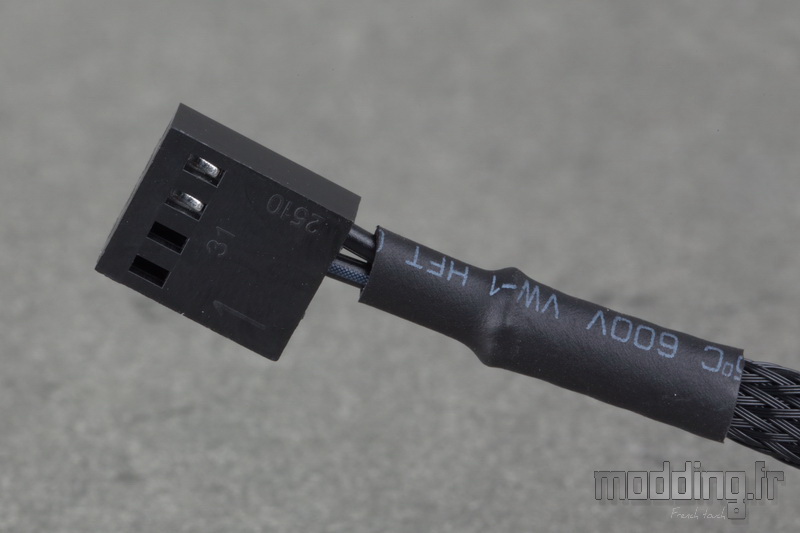

L’un des deux câbles gainés est composé de deux fils qui aboutissent à une prise 4-pins.
La position du câblage au sein de cette prise permet de savoir que l’un des fils n’est autre que le fil “signal” de la pompe permettant à la carte mère de connaitre sa vitesse.
Le second fil est le fil “PWM” et nous allons ainsi pouvoir faire varier la vitesse de cette pompe DDC (sans modifier la tension d’entrée de 12 V).

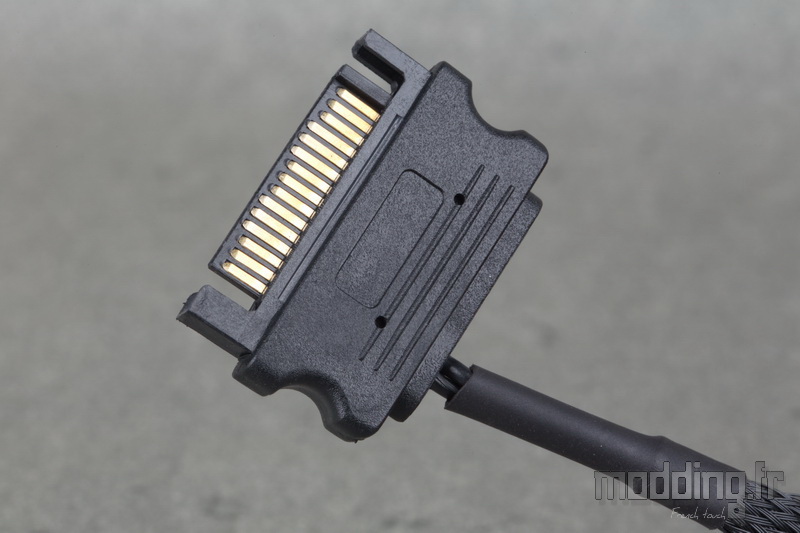

Le second câble aboutit à une prise Sata afin d’alimenter la pompe.

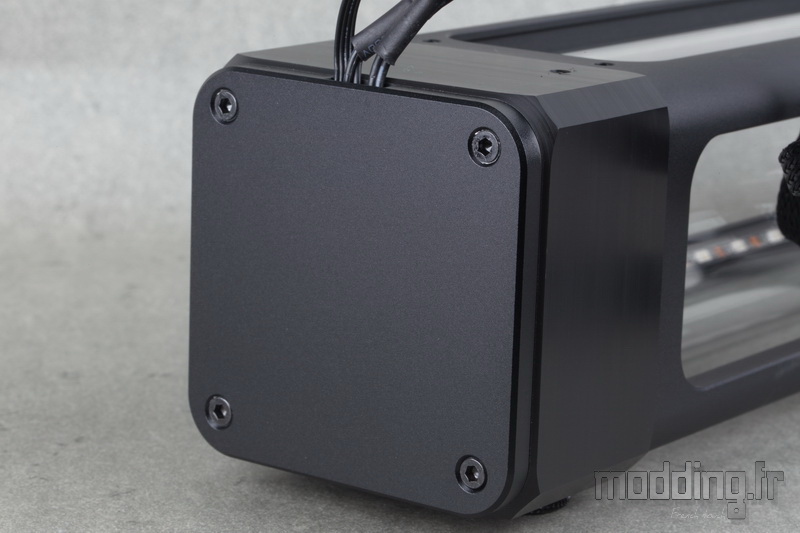

La base du corps de la pompe est une épaisse plaque en aluminium d’un peu plus de 5 mm.
Elle est fixée sur la structure en POM par 4 vis à 6 pans (de couleur noire !).

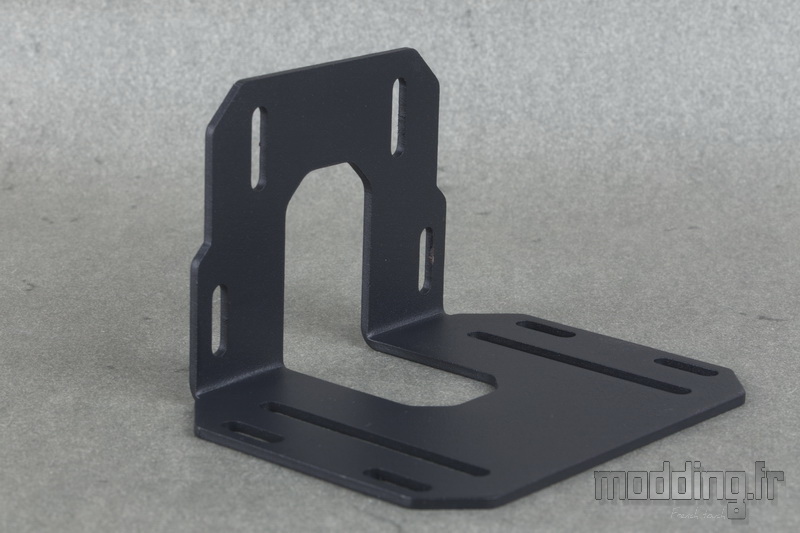

Le support préinstallé permet de fixer le réservoir sur la base du boitier PC ou sur le plateau supérieur du cache-alimentation, voire sur la partie antérieure du plateau de la carte mère.
A défaut des points de fixation existants au niveau des structures que nous venons de citer nous effectuerons les trous nécessaires avec une perceuse.
Nous utilisons par la suite les vis et écrous inclus dans le bundle.
Ce premier support se fixe directement sur le corps de la pompe.

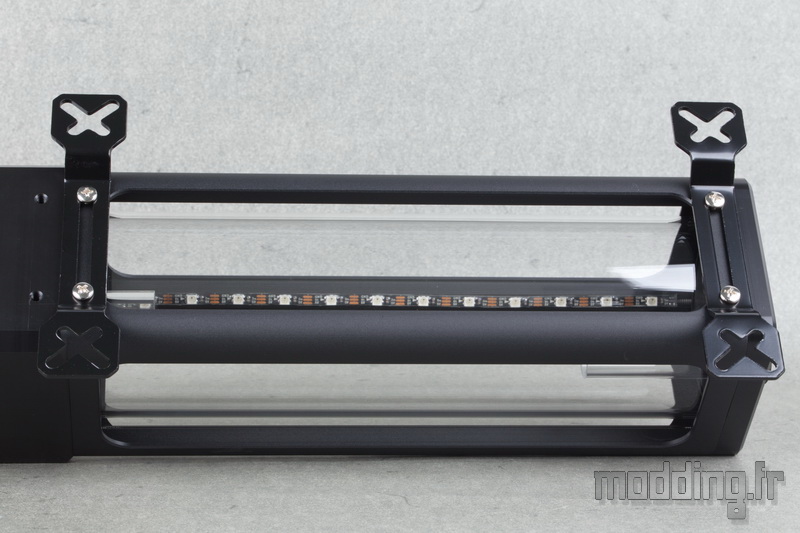

Nous avons quatre autres points de fixations qui se positionnent sur l’armature en aluminium du réservoir.
Ils permettent de fixer le second support dédié à notre Antila DDC EVO RBW.
L’entraxe des points de fixation de ces deux platines correspond à ceux d’un ventilateur en 120 mm.

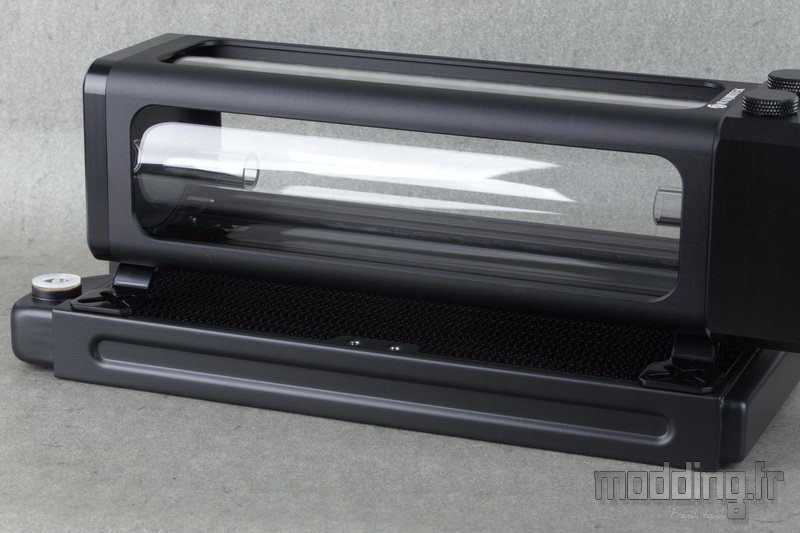

Nous allons ainsi pouvoir installer le réservoir sur l’emplacement de la ventilation antérieure du boitier PC ou directement sur le radiateur du kit Scylla Elite CA240.
Dans ce dernier cas, avec un radiateur en 240 et vu la taille du réservoir, on voit assez vite que cela risque de compliquer l’installation du tube souple reliant ces deux composants, notamment en l’absence d’adaptateurs coudés.
Quoi qu’il en soit, nous apprécions le fait que Raijintek propose ces deux supports de fixation multipliant ainsi les possibilités d’intégration du réservoir au sein de notre boitier PC.

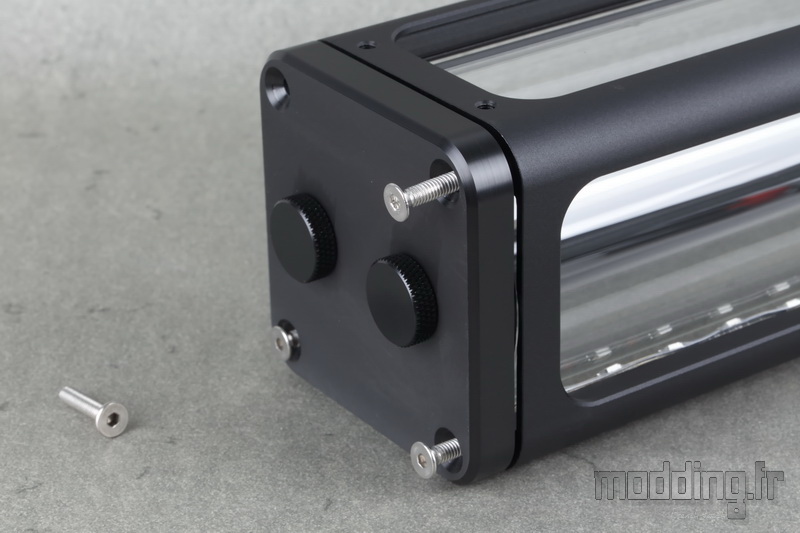

Nous retirons les vis maintenant la partie supérieure du réservoir.
Nous serions d’ailleurs tentés de récupérer les vis noires de la partie inférieure, mais elles ne sont pas assez longues…

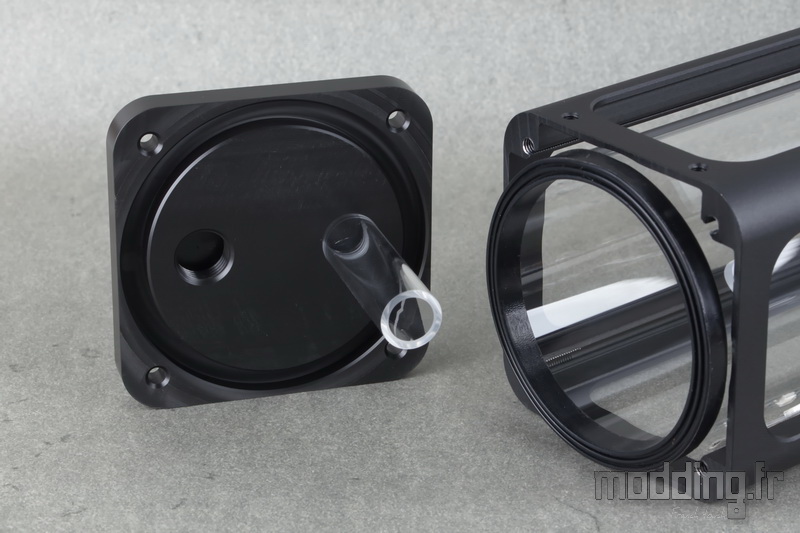

On retrouve le petit tube acrylique correspondant à l’entrée supérieure du liquide de refroidissement.
Ce tube est vissé à l’une de ces entrées et nous pouvons intervertir le rôle de chacune d’elles.

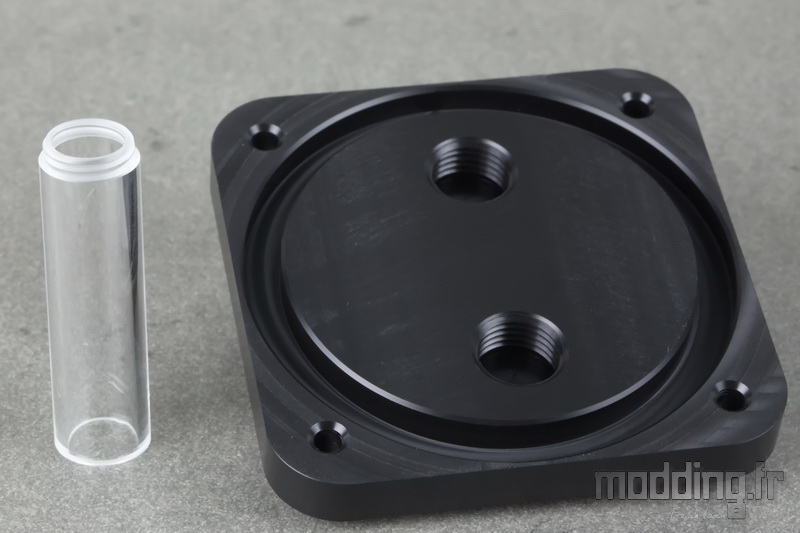

La face interne de la structure en POM est creusée d’un large sillon.

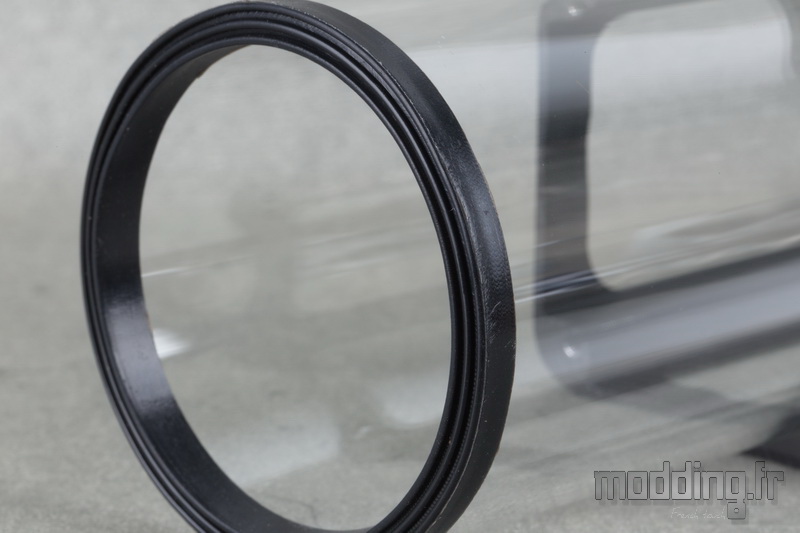

Cet usinage correspond à l’épaisseur du joint en caoutchouc qui recouvre l’extrémité supérieure du réservoir afin d’assurer l’étanchéité du système.
Raijintek nous propose un réservoir non pas en acrylique, mais bien en verre trempé de 2.5 mm d’épaisseur.
Ce réservoir cylindrique présente un diamètre de 60 mm et une hauteur de 220 mm.
Sa capacité totale est de l’ordre de 750 ml.

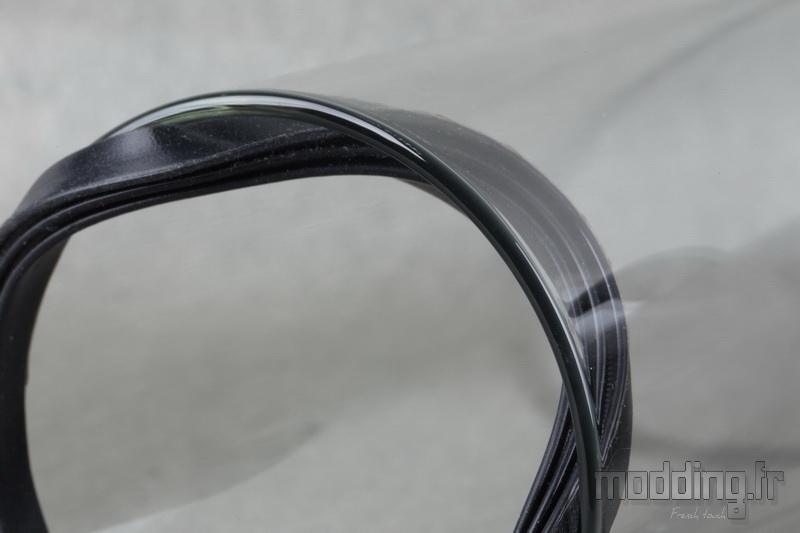

Un second joint en caoutchouc est bien sûr présent sur l’autre extrémité du cylindre afin d’assurer l’étanchéité avec le corps de la pompe DDC.
Les 4 vis viennent se loger dans les colonnes de l’armature en aluminium.
La finition s’avère être excellente.

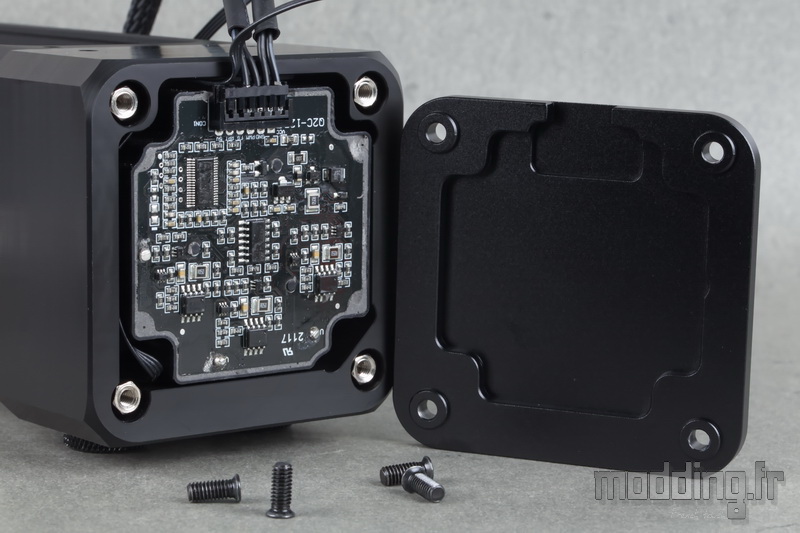

La plaque inférieure en aluminium recouvre la partie électronique de la pompe DDC.
Au passage, on remarque le trajet du câble de la bande de LED aRGB qui se faufile autour pour ressortir au même niveau que les autres câbles.
Les caractéristiques de cette pompe :
- Hauteur d’eau : 6.5 m.
- Débit d’eau : 750 l/h.
- Vitesse : 1800 – 4800 Tr/min.
Les caractéristiques de la pompe D5 de l’Antila D5 EVO RBW :
- Hauteur d’eau : 4m.
- Débit d’eau : 1500 l/h.
- Vitesse : 1800 – 4800 Tr/min.

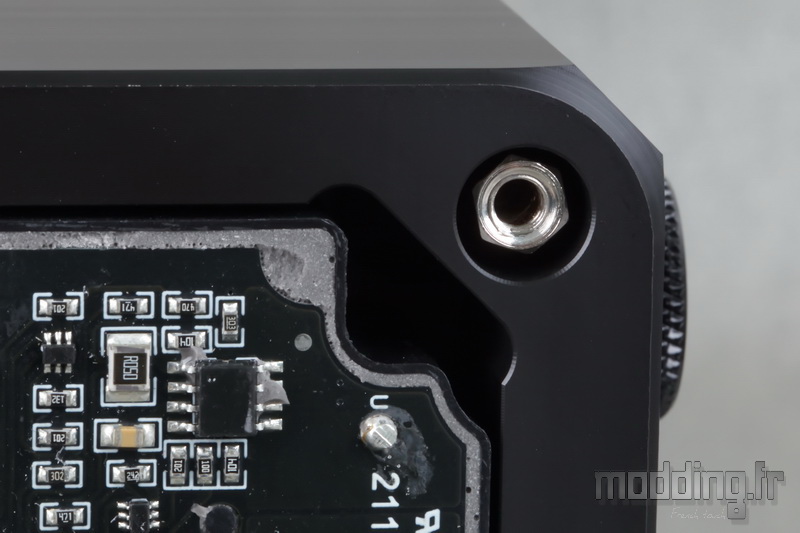

Nous n’avons pas pu aller plus loin dans le démontage du réservoir.
Le corps de la pompe est fixé au carénage en aluminium par des vis spécifiques et nous n’avons pas la douille qui correspond au diamètre des orifices dans lesquels sont logées ces vis.
Spécifications du réservoir et de la pompe :
| Modèle |
ANTILA DDC EVO RBW |
| Dimension Totale |
80 x 95 x 292 mm (avec support) |
| Dimension Réservoir |
60 x 60 x 220 mm |
| Capacité Réservoir |
750 ml |
| Matériau |
POM, Verre trempé, Acier, Aluminium |
| Couleur |
Noir |
| Poids |
1280 g |
| Filetage |
G ¼’’ |
| Eclairage aRGB |
Oui (bande de 12 LED) |
| Modèle Pompe |
DDC |
| Type de roulement |
Céramique |
| Hauteur d’eau |
6.5 m |
| Débit maximal |
750 l/h |
| Vitesse |
1800 – 4800 tr/min |
| Connectique |
Sata |
