Le waterblock
En ce qui concerne le waterblock qui se charge de refroidir le processeur, Raijintek propose deux modèles dans son catalogue : CWB-RGB et Forkis.
Ce dernier équipe notre kit Scylla Elite CA240, du moins dans sa déclinaison Elite.
Le premier modèle est fourni avec les kits Forkis Pro CA360/240 et Forkis Evo CD360/240.

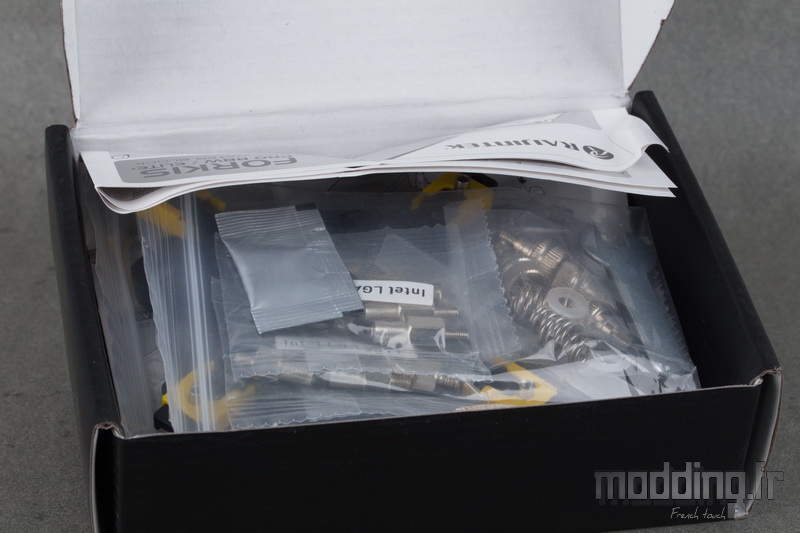

Les différents accessoires de montage sont rangés dans des sachets zippés.

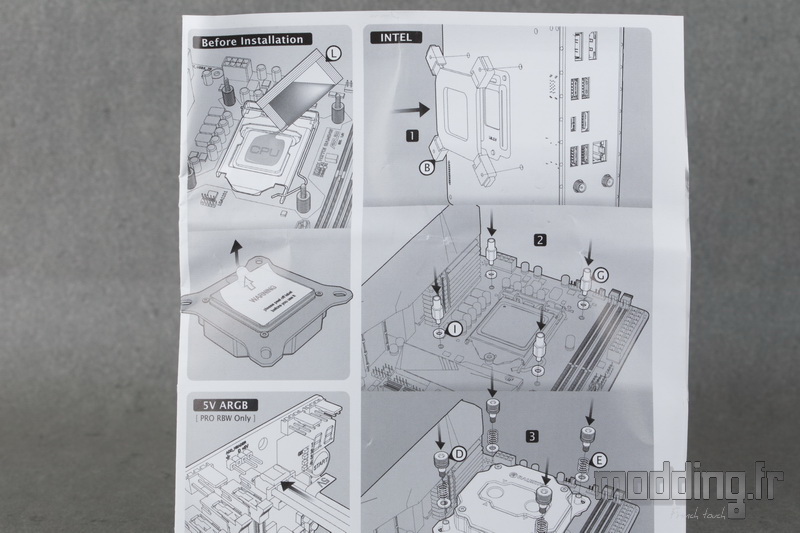

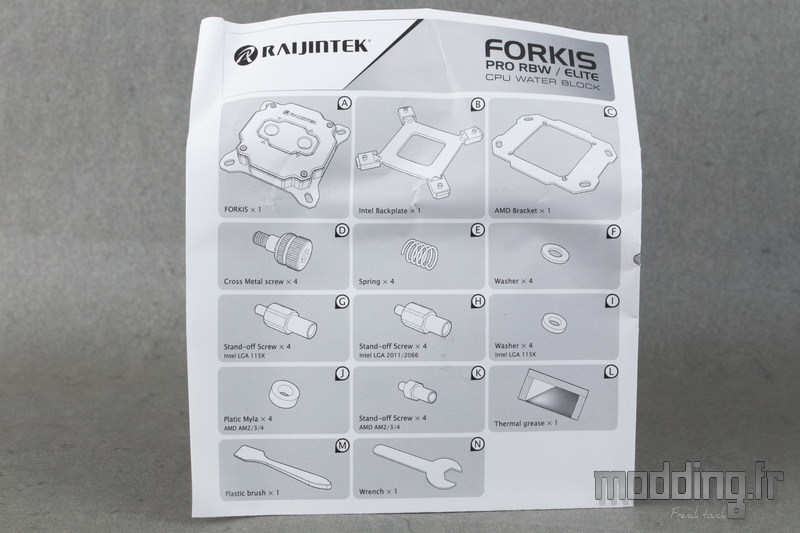

Nous avons le manuel d’utilisation qui se présente sous la forme d’un dépliant sur lequel nous trouvons la liste du contenu.
Les différentes étapes de montage du waterblock sont bien sûr détaillées en fonction du socket (Intel/AMD).

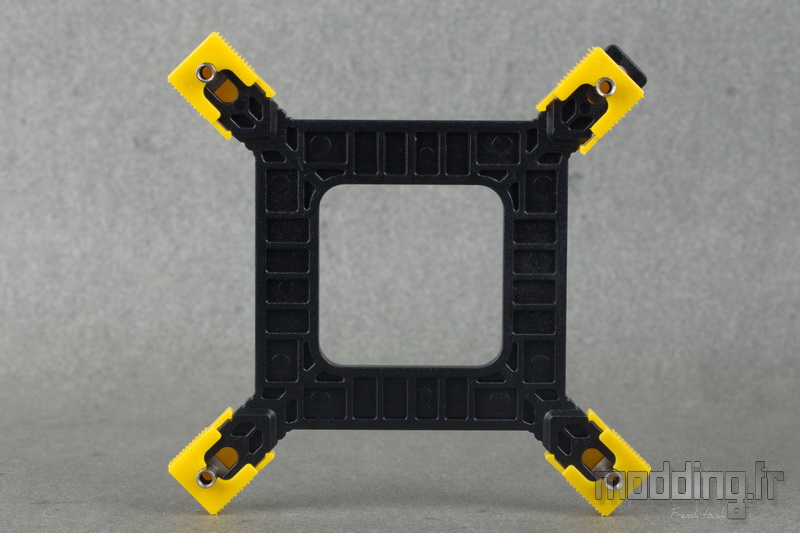

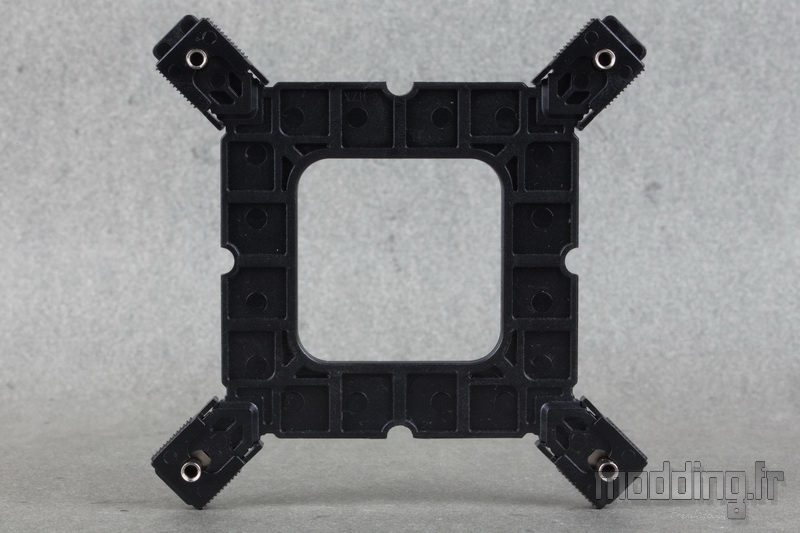

Dans le sachet “Intel”, nous avons la backplate que l’on installe à l’arrière de la carte mère.
Sa structure est en plastique, tandis que les points de fixation taraudés sont en acier.

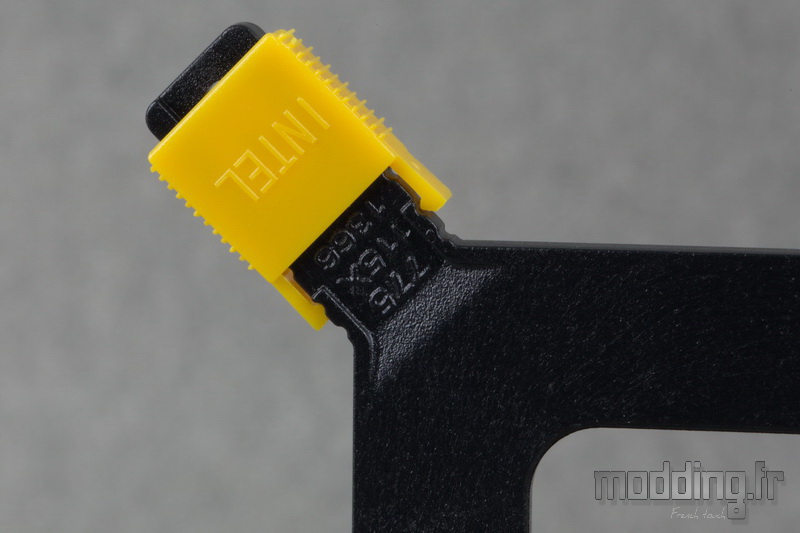

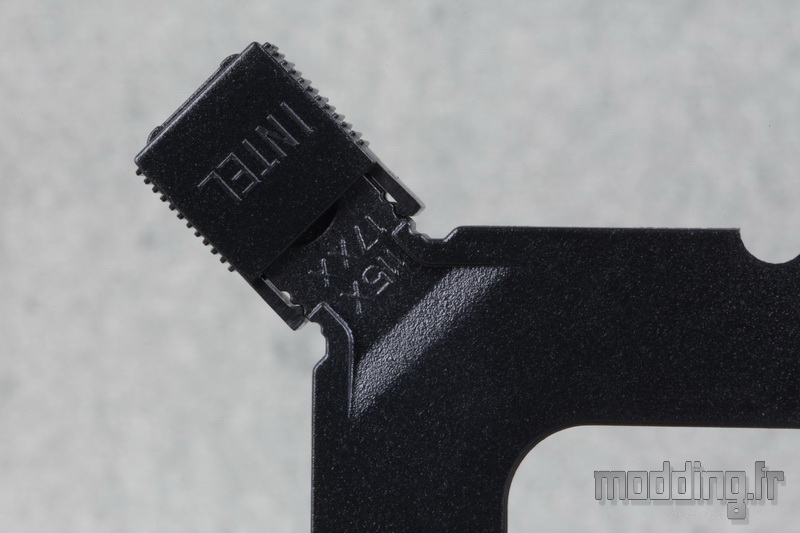

Les quatre branches disposent de trois crans d’arrêt afin d’adapter les points de fixation selon l’entraxe de chaque socket : 775, 115x (et 1200) ou 1366.
On note l’absence (pour le moment) de l’entraxe du nouveau socket Intel 1700.
En ce qui nous concerne, il nous faut alors piocher dans la liste d’accessoires de la section Watercooling pour acquérir le kit de montage adéquat à ce socket : LGA 1700 SKT Forkis.
On note que sur cette nouvelle backplate, Raijintek ne propose que les entraxes correspondant aux derniers sockets Intel : 115x (et 1200) et 1700.

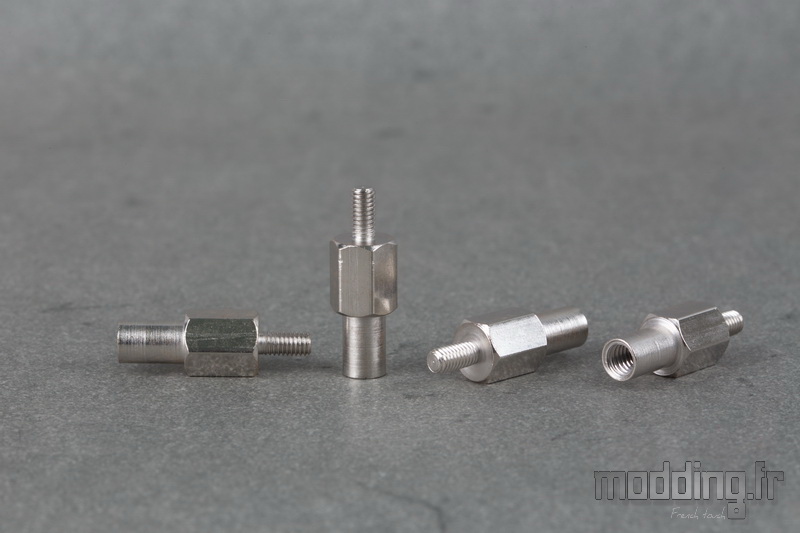

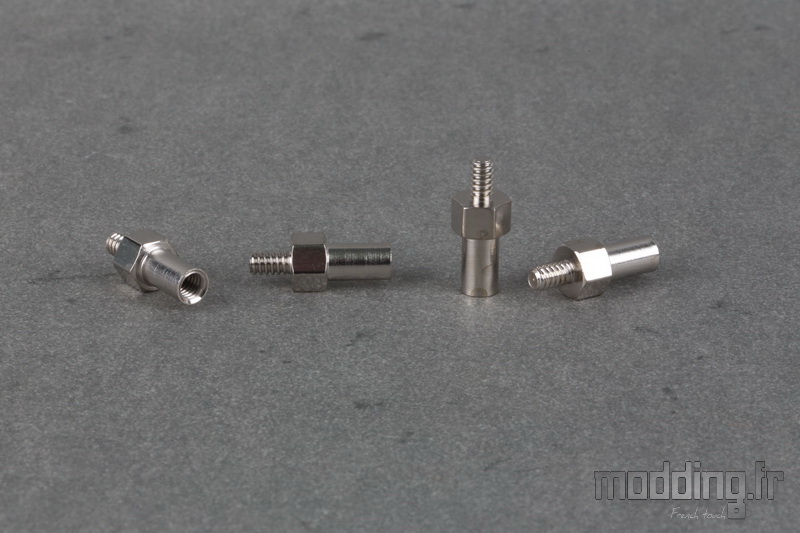

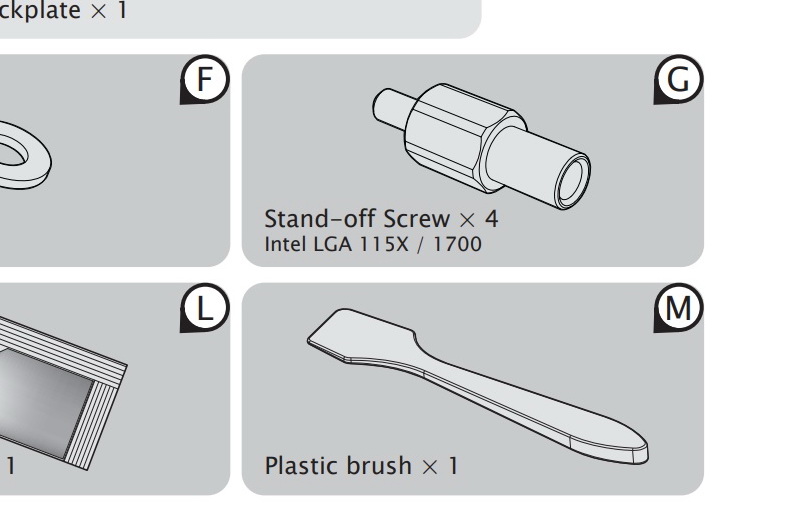

Nous avons les entretoises spécifiques au montage du waterblock sur socket 115x (1200) et 1700.

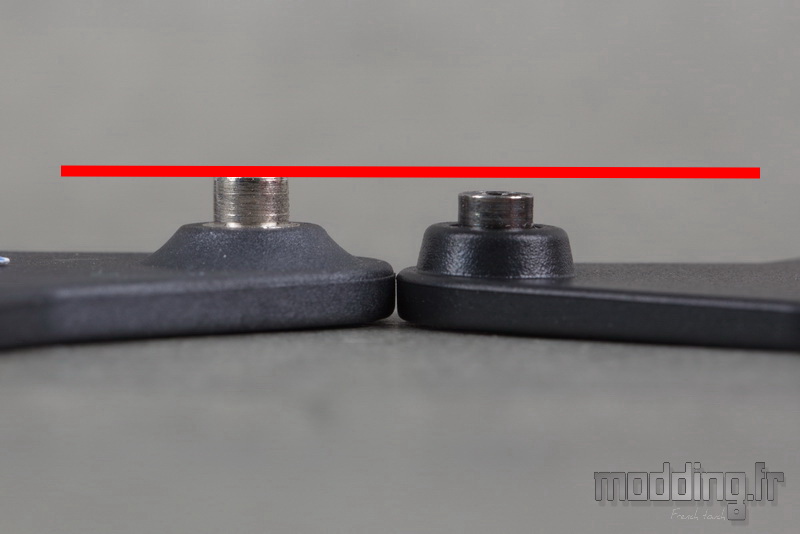

Il parait étonnant que Raijintek ne modifie pas l’aspect de ces entretoises en fonction des deux types de sockets. En effet, le socket 1700, en plus d’un entraxe différent, implique d’avoir un jeu d’entretoises plus courtes conformément à la réduction de la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère (d’environ 1 mm).
Cependant, Raijintek propose une autre approche pour compenser cet autre aspect du socket Intel 1700.

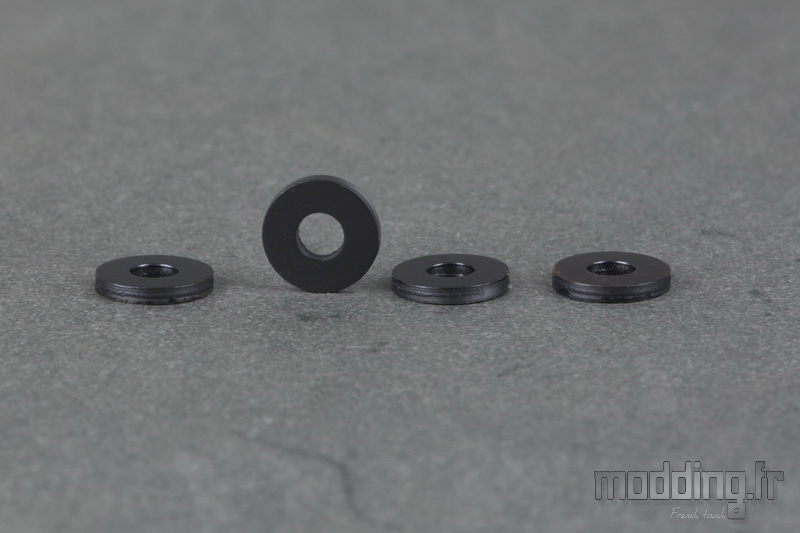

Cela met à contribution les 4 rondelles noires en plastique qui entrent dans la composition du bundle.
Nous allons les installer différemment en fonction du socket.
Sur socket 115x, ces rondelles (identifiées par la lettre “I”) s’intercalent entre le PCB de la carte mère et les entretoises.
Tandis qu’avec le socket 1700, elles prennent place à l’arrière de la carte mère en s’intercalant entre le PCB de cette dernière et la backplate.
Cela permet de réduire la distance conformément aux caractéristiques intrinsèques de ce nouveau socket Intel.
Raijintek n’est pas la seule marque à jouer ainsi et garder le même type d’entretoises, Cooler Master modifie la backplate en fonction du socket.

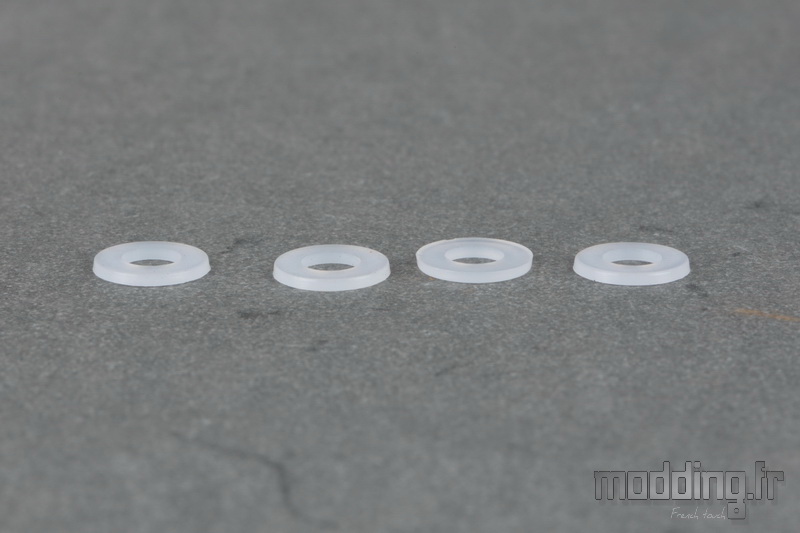

Nous avons un autre jeu de rondelles.

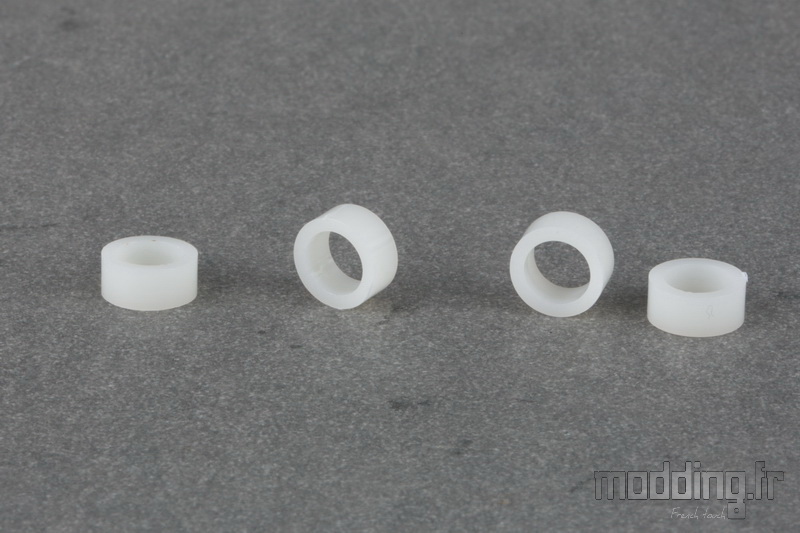

Elles sont cette fois-ci en plastique.
Elles viennent s’intercaler entre la platine de fixation déjà en place sur le waterblock et ces ressorts.

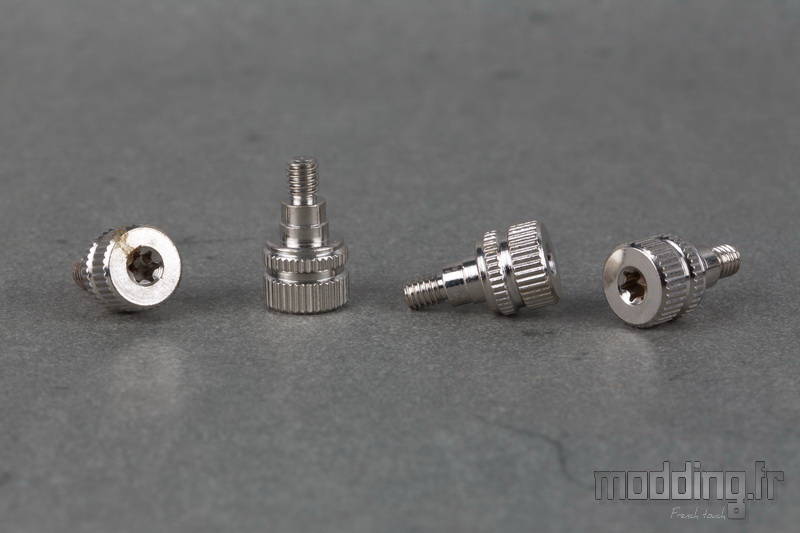

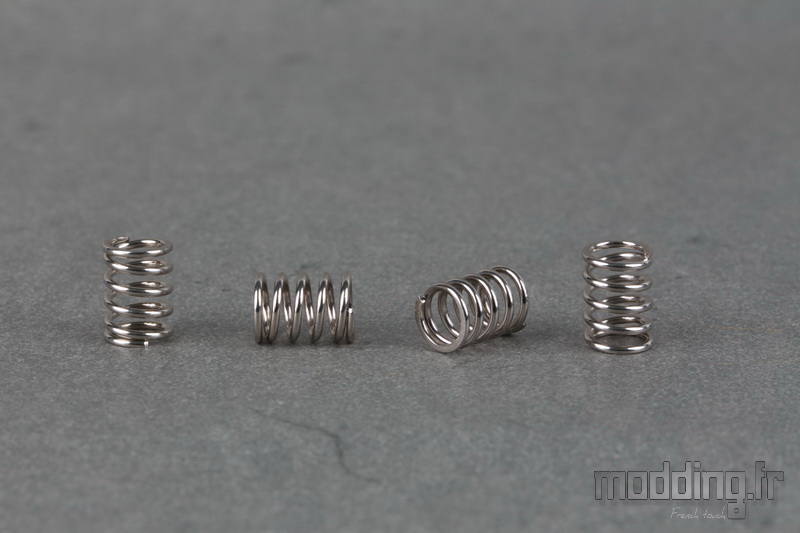

Ces derniers permettent d’appliquer la pression adéquate du waterblock sur le processeur au fur et à mesure que l’on va serrer les 4 vis à mains dont la tige filetée vient se loger dans l’extrémité taraudée de chaque entretoise.
On remarque que la tête de ces vis arbore une empreinte Torx sans que la marque fournisse ce genre de tournevis. Toutefois, le serrage devrait seulement se faire à la main.
Par contre, nous regrettons l’aspect chromé des accessoires de fixation.

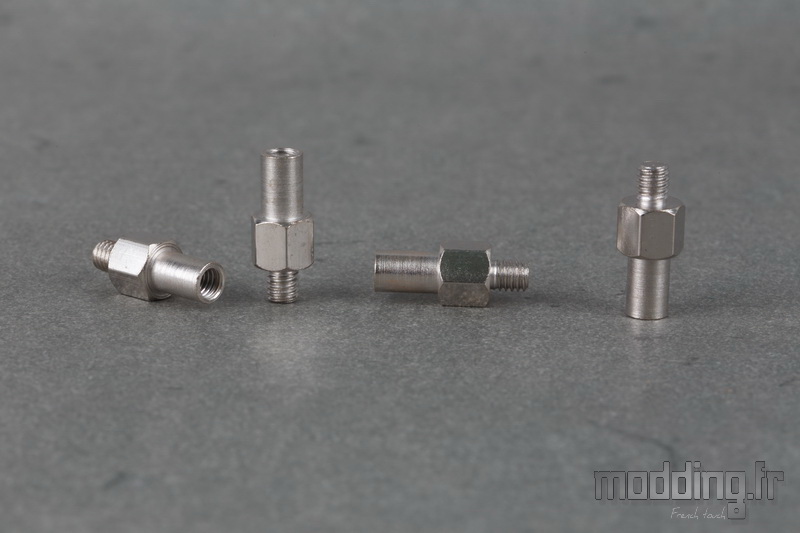

Les entretoises dédiées au socket Intel 20xx sont facilement identifiables par leur pas de vis spécifique qui permet de les installer directement sur la structure métallique du socket.
Quelle que soit l’entretoise, on peut constater que le corps arbore une forme hexagonale.

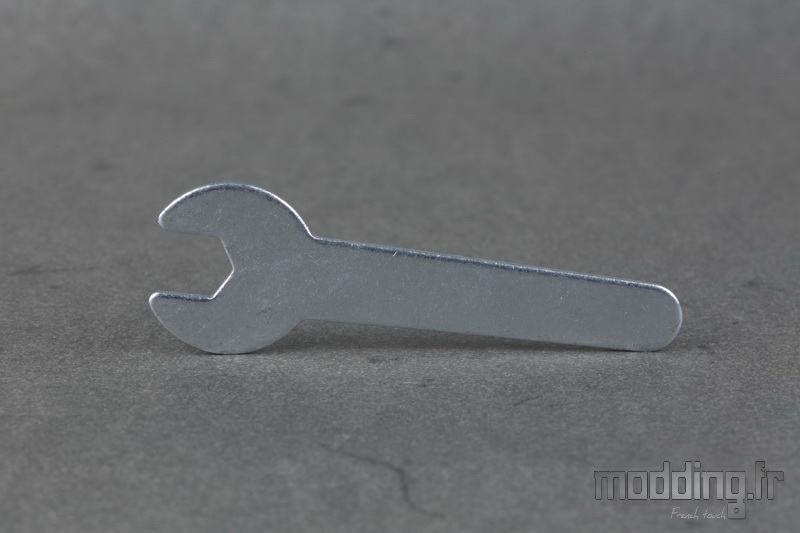

Raijintek fournit la clé plate qui permet de serrer l’entretoise sur son point de fixation.

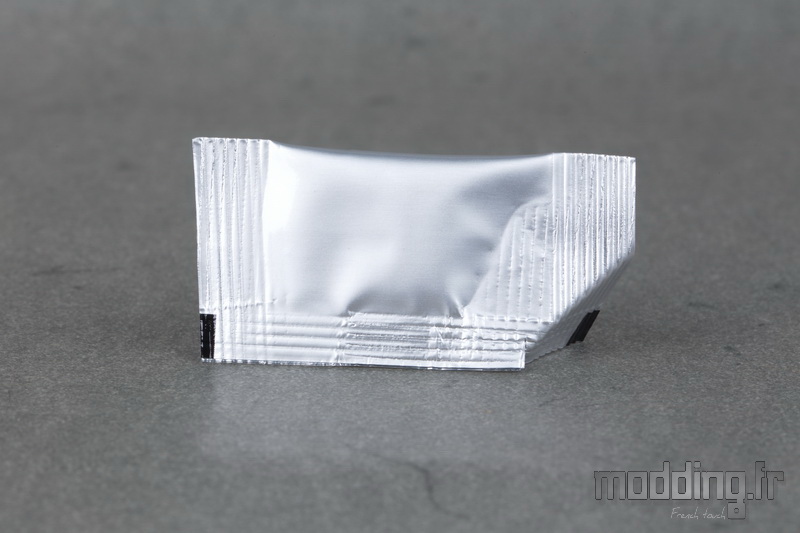

Nous avons aussi le petit sachet de pâte thermique.

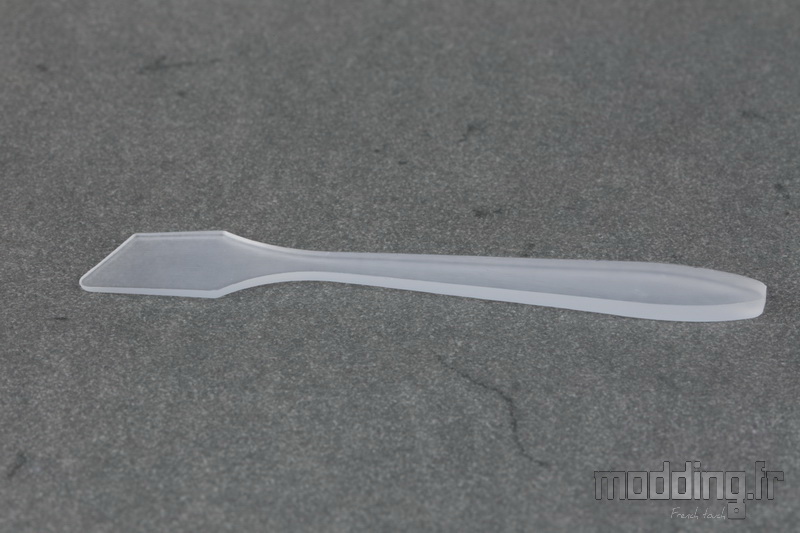

Ainsi qu’une spatule afin d’étaler ladite pâte sur le processeur.
Dans le sachet “AMD”, nous avons la platine de fixation que l’on installe au niveau du waterblock.
Les entretoises dédiées aux différents sockets AMD.
Elles s’accompagnent d’un jeu de rondelles spécifiques.

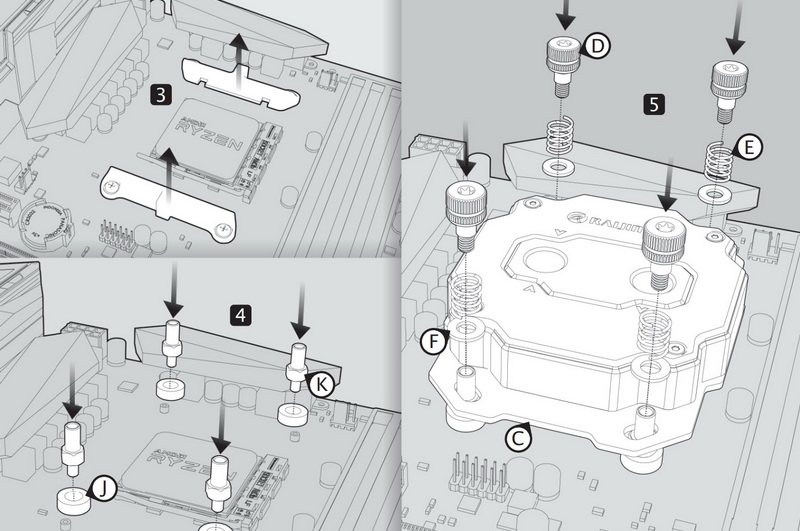

On retire les points d’ancrage du socket et nous installons ces entretoises qui se vissent sur les points de fixation de la backplate propre à la carte mère.

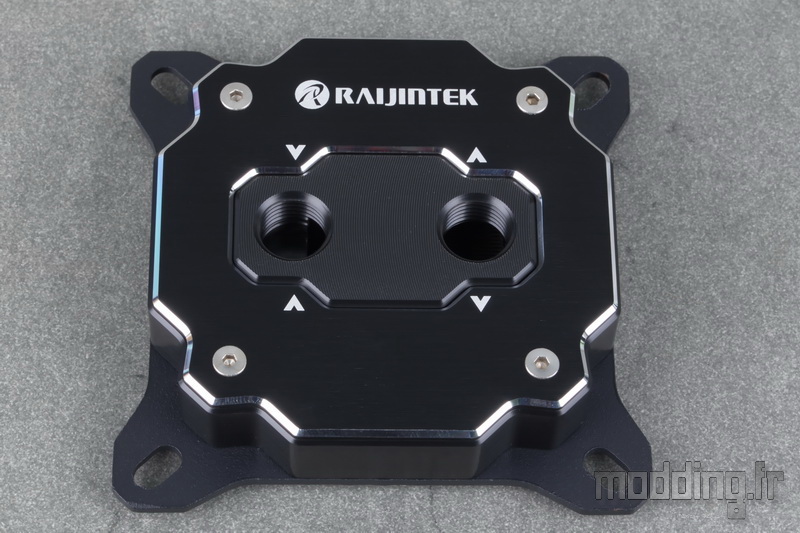

Voici le waterblock Forkis dans sa version Elite.

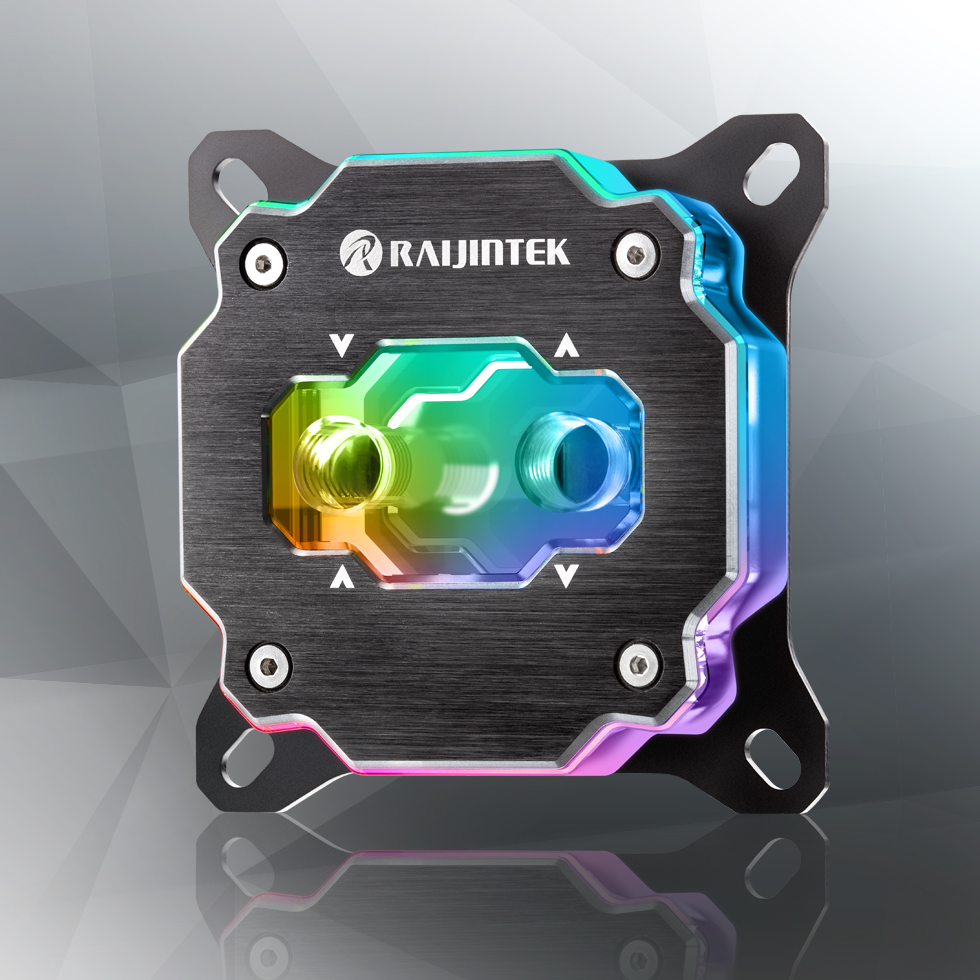

La version Pro se différencie par la présence d’un rétroéclairage aRGB qui vient sublimer la structure en PMMA.
Notre waterblock dont la structure interne est constituée de POM (Polyoxyméthylène) présente alors un aspect plus sobre.

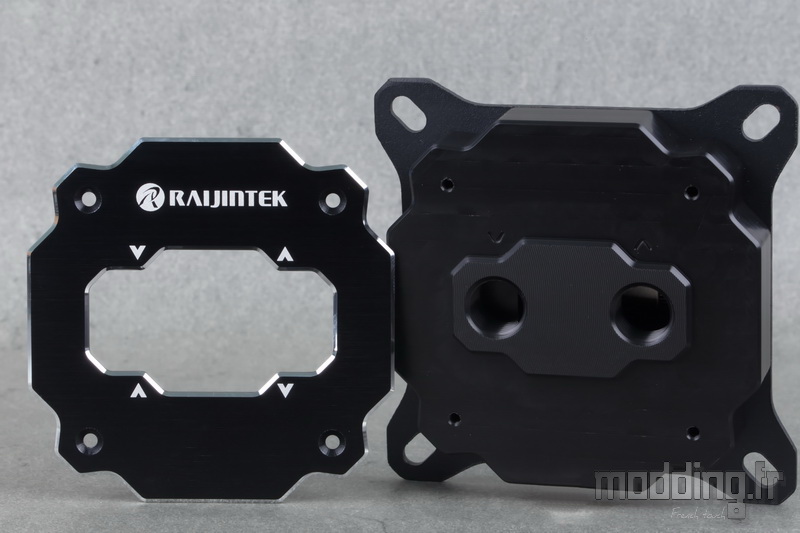

Une plaque en aluminium habille le corps du waterblock tout en reprenant la découpe de ce dernier.
L’aluminium est anodisé noir et affiche un aspect légèrement brossé.

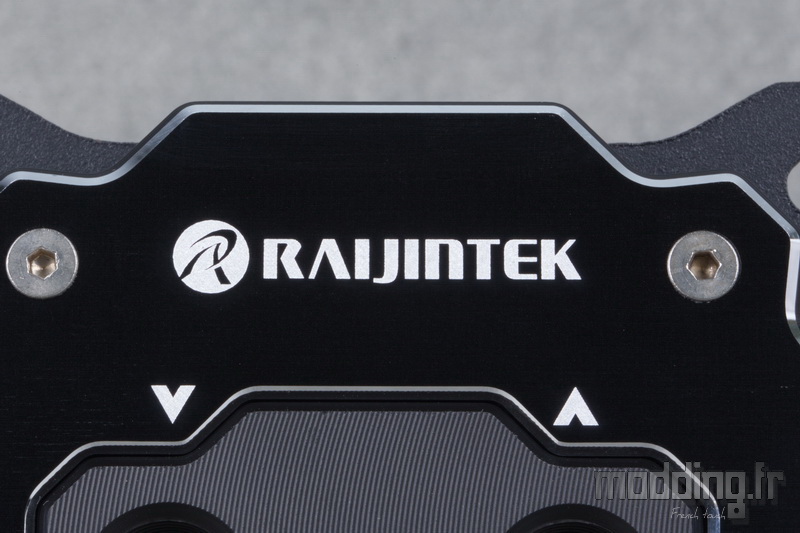

Raijintek en profite pour apposer son logo en lettres blanches.

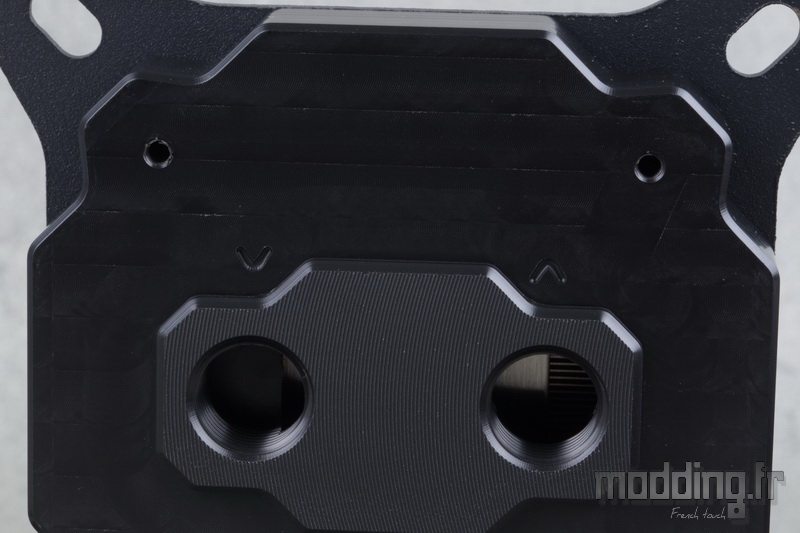

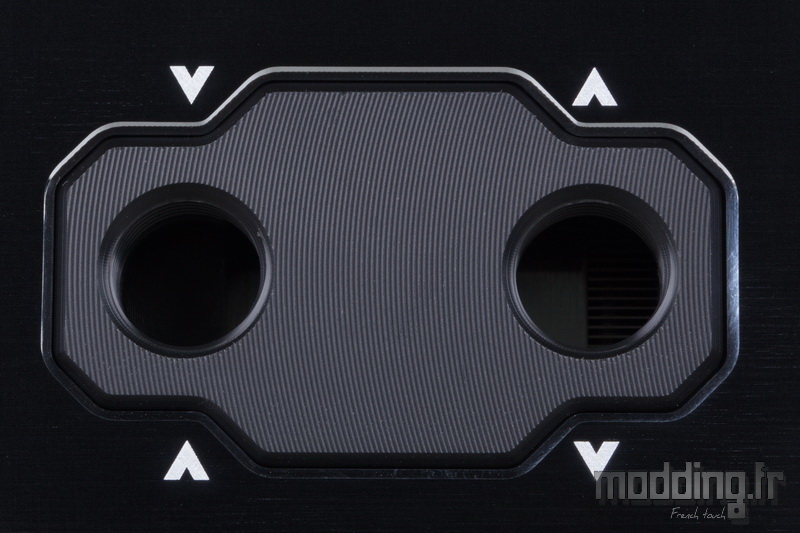

Au centre de la plaque, nous avons une large ouverture qui laisse paraitre la zone centrale de la structure interne du waterblock avec les deux ouvertures taraudées (G 1/4″).
Des flèches sont imprimées sur la plaque en aluminium afin d’identifier le sens de circulation du liquide.

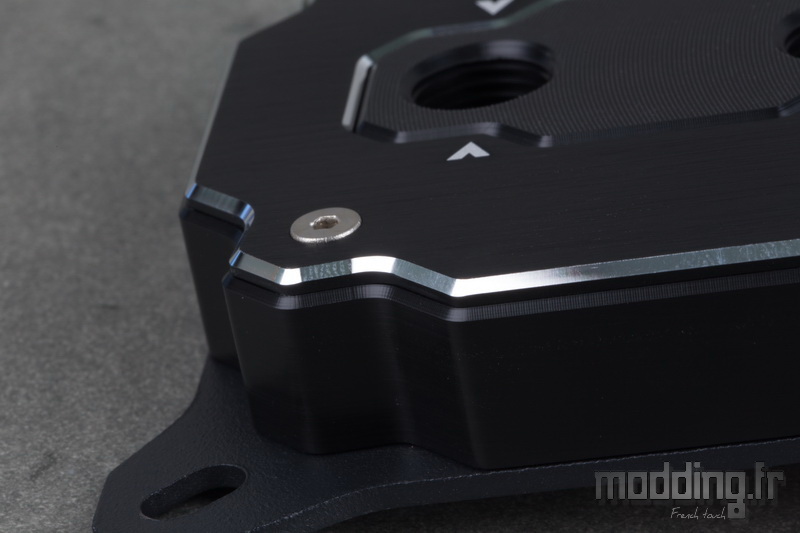

Pour sublimer le style du Forkis Elite, Raijintek applique un biseau sur les différentes arêtes tout en laissant paraitre l’aspect naturel de l’aluminium qui apporte ainsi un contraste marqué avec l’anodisation noire.
On vous laisse faire votre propre opinion sur l’aspect des vis qui se chargent d’assurer la fixation de la plaque sur le corps du waterblock.
Un film protège la base.

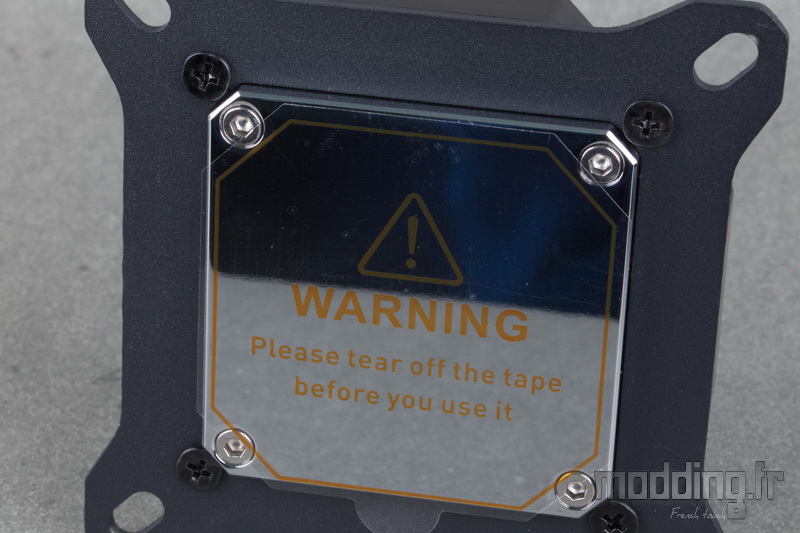

Comme le texte le mentionne, on n’oublie pas de retirer ce film lors de l’installation du waterblock sur le processeur.
La base est en cuivre et bénéficie d’un traitement à base de nickel.

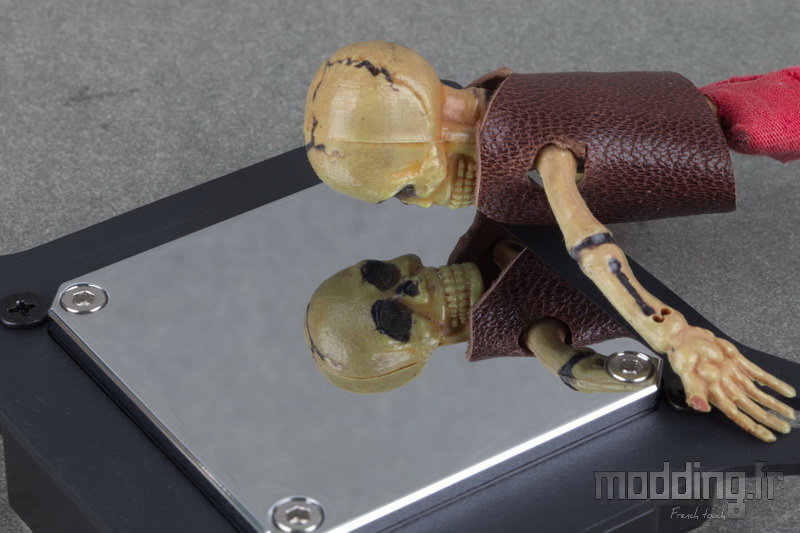

De plus, nous avons droit à une finition miroir dont se délecte notre cher Xray.
“Ô joli miroir, dis-moi qui est le plus beau des squelettes“.

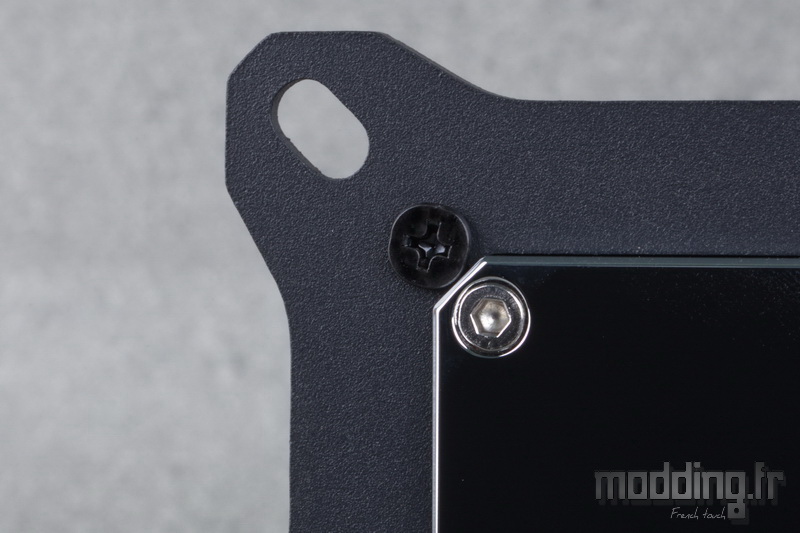

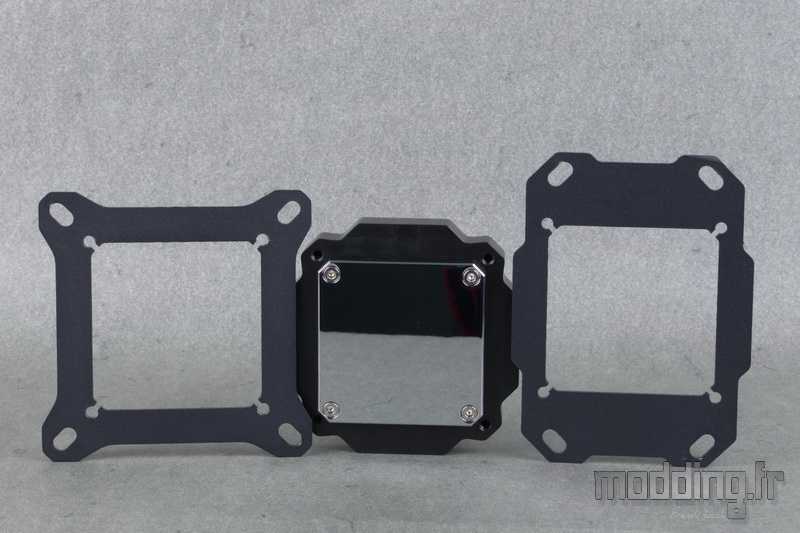

Quatre vis assurent l’assemblage de la platine de fixation du waterblock.

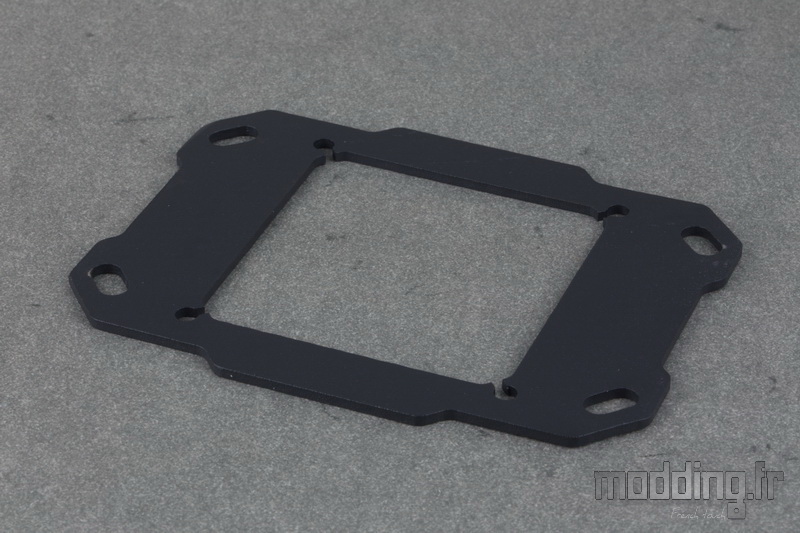

En l’état, il s’agit de la platine spécifique aux sockets Intel.
La forme oblongue des orifices permet de s’adapter aux différents entraxes de ces sockets.
On retire ces vis pour installer la platine de fixation spécifique aux sockets AMD.
Toutes deux sont en acier d’une épaisseur d’un peu plus de 2 mm.
Elles ont droit à une application de peinture poudrée.

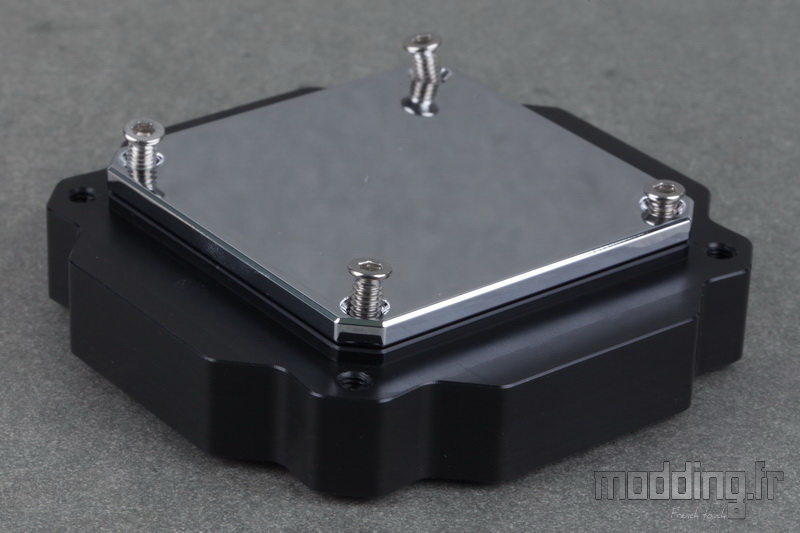

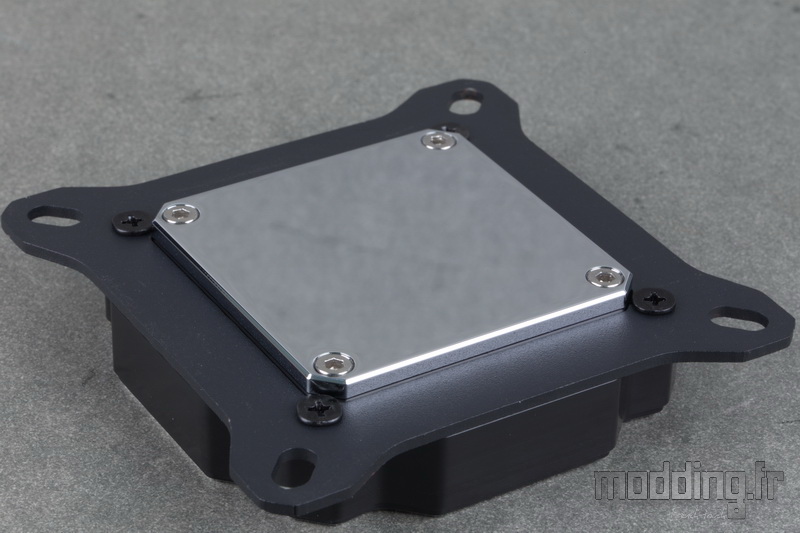

Nous retirons les 4 vis maintenant la plaque en aluminium sur le corps du waterblock.
L’épaisseur est de l’ordre de 1.9 mm.
Le corps est donc constitué de POM ((Polyoxyméthylène) aussi connu sous le nom d’acétal (Polyacétal).
Il a été usiné dans la masse pour prendre sa forme actuelle.
Afin d’éviter d’installer la plaque en aluminium à l’envers, les flèches de circulation du liquide de refroidissement sont aussi gravées sur la structure en POM.
Le corps présente une épaisseur totale de 18 mm.
Quatre vis dotées d’une empreinte à six pans assurent l’assemblage de la base sur le corps du waterblock.
Un joint en silicone se charge de garantir l’étanchéité entre les deux éléments.

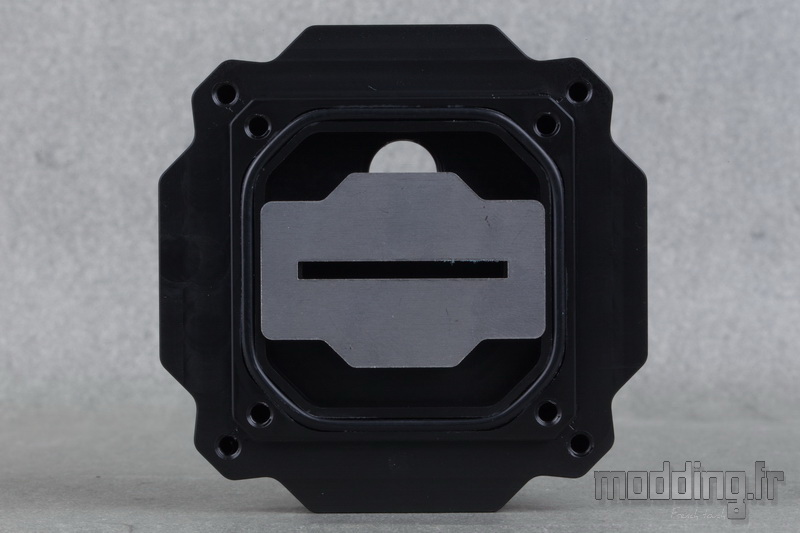

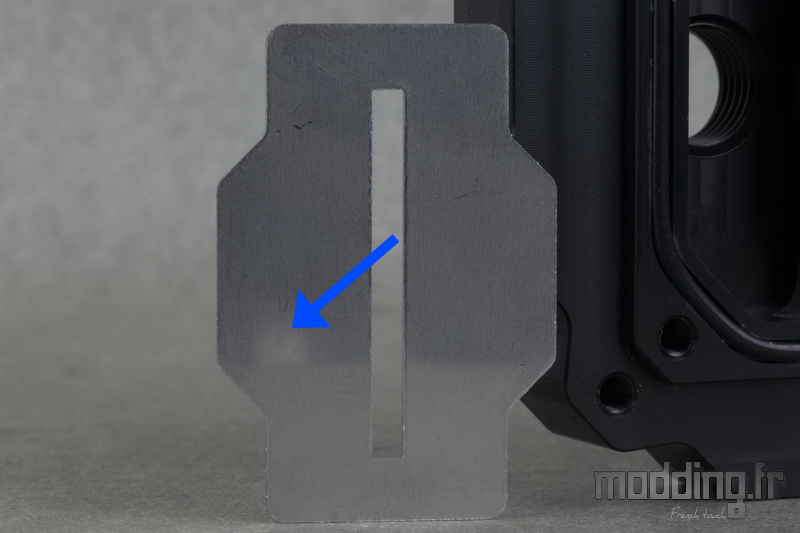

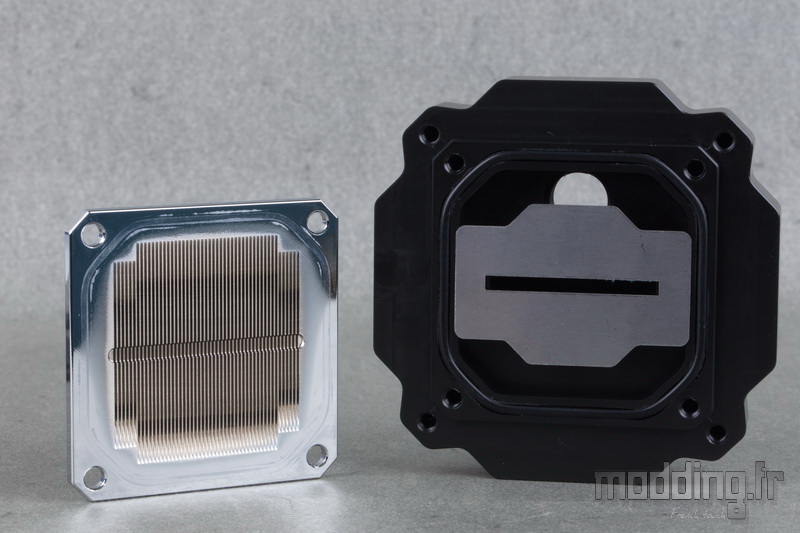

Au sein du corps du waterblock, nous avons une petite plaque métallique disposant d’une fente en son centre.
Elle se positionne au niveau de l’une des ouvertures du waterblock et va permettre de diriger le liquide de refroidissement vers la face interne de la base du Forkis Elite.

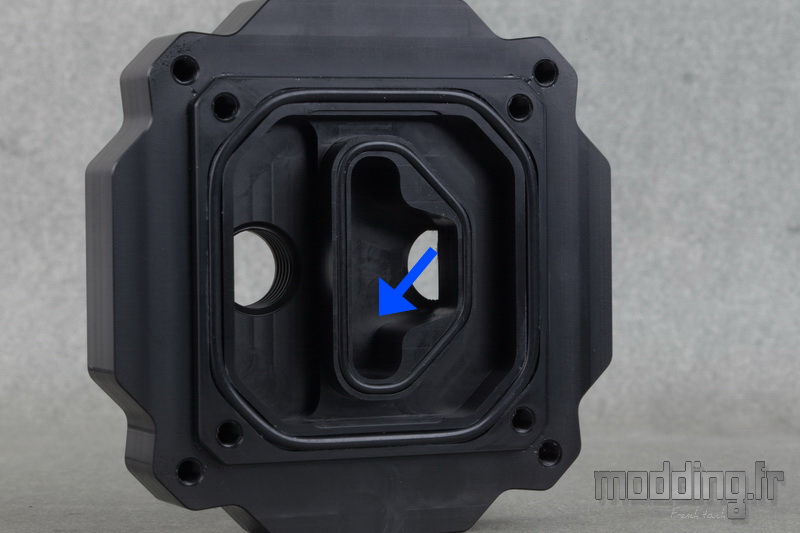

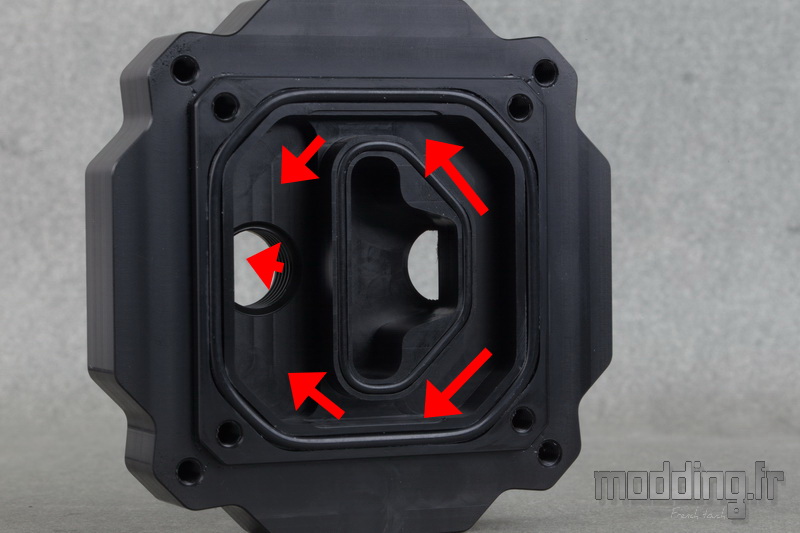

Le liquide entre par l’ouverture, à gauche sur la photo, comme l’indique la flèche gravée sur la structure en acétal.
Le liquide est dévié par la forme de la partie interne du corps dans cette zone qui permet de diriger ce liquide directement…
… A travers la fente de la petite plaque métallique.

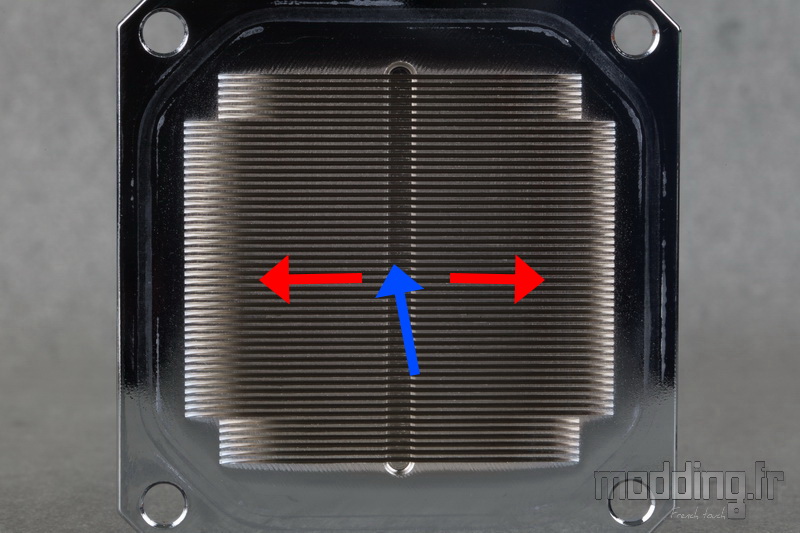

Les dimensions de cette ouverture correspondent à celles du chenal créé au centre des ailettes de la base du waterblock.
Ainsi le liquide se propage sur l’ensemble de ces ailettes et va se réchauffer en se chargeant de la chaleur émise par le processeur et transmise par la base cuivrée du waterblock.

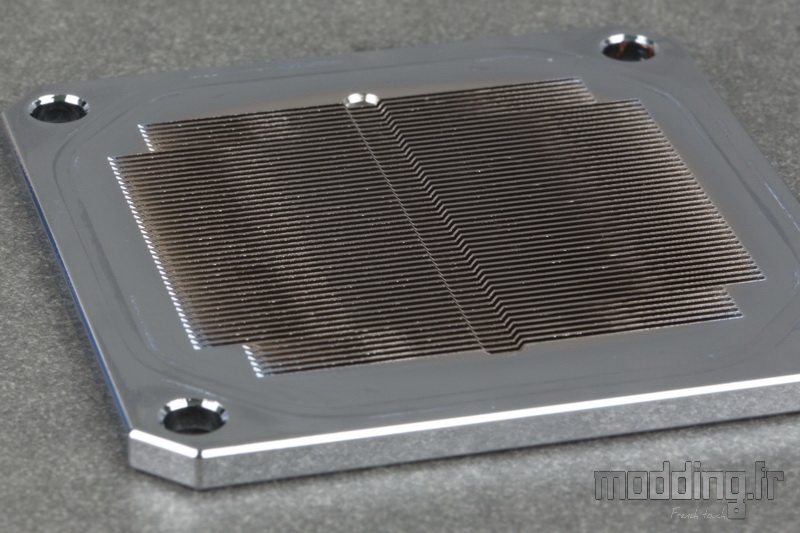

Les sillons engendrés par le fraisage sur la face interne de la base du waterblock offrent autant de tunnels d’écoulement optimisant ainsi l’échange thermique.
Le liquide projeté au centre se dirige vers les bordures.
Et il n’a d’autres choix que de suivre le conduit externe de la chambre du waterblock pour ressortir par la seconde ouverture du Forkis Elite.
On dénombre pas moins de 50 micro-tunnels d’écoulement.
Nous avons une épaisseur de 3.5 mm.

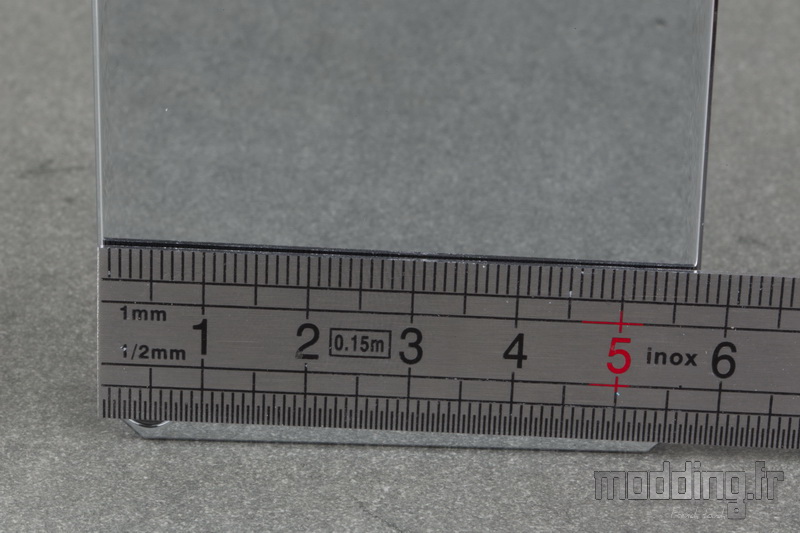

Sa forme carrée avec les coins biseautés affiche 57 mm de côté.
Spécifications du waterblock :
| Modèle |
FORKIS ELITE |
| Dimension |
82 x 82 x 16 mm |
| Matériau |
Cuivre, POM, Aluminium |
| Couleur |
Noir |
| Compatibilité Intel |
775 / 115x / 1366 / 1700 / 20xx |
| Compatibilité AMD |
AM4 / AM3 (+) / AM2 (+) |
| Filetage des embouts |
G 1/4″ |
| Poids |
495 g |
