Le ventilateur :

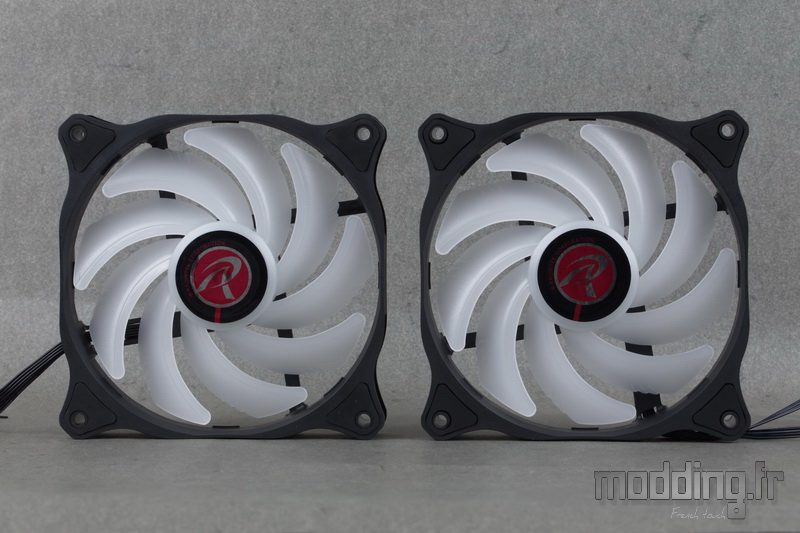

Notre version du kit Scylla Elite se compose d’un radiateur en 240, il est donc accompagné par deux ventilateurs en 120 mm.

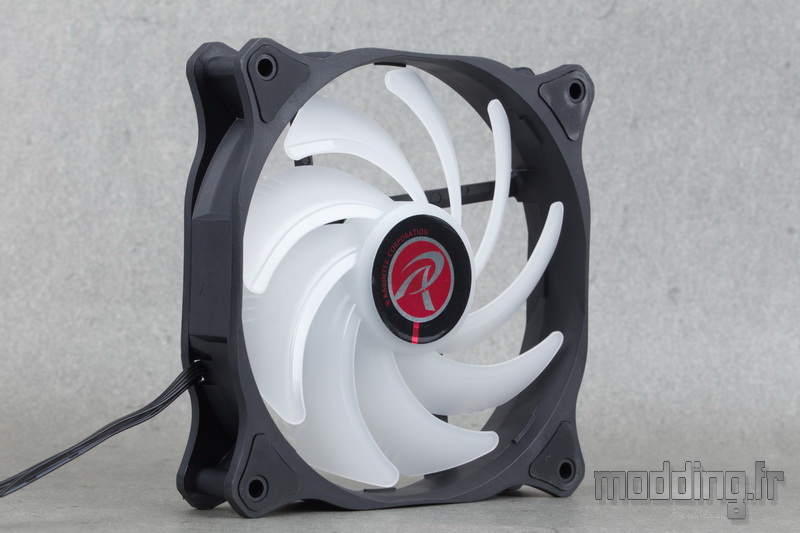

Le ventilateur appartient à la série EOS 12.
Il présente un aspect allégé avec un cadre relativement fin d’où émergent les coins.

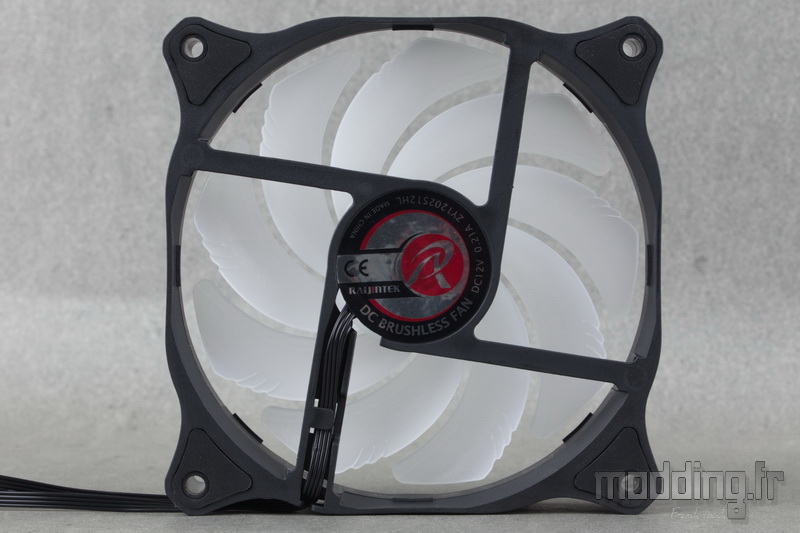

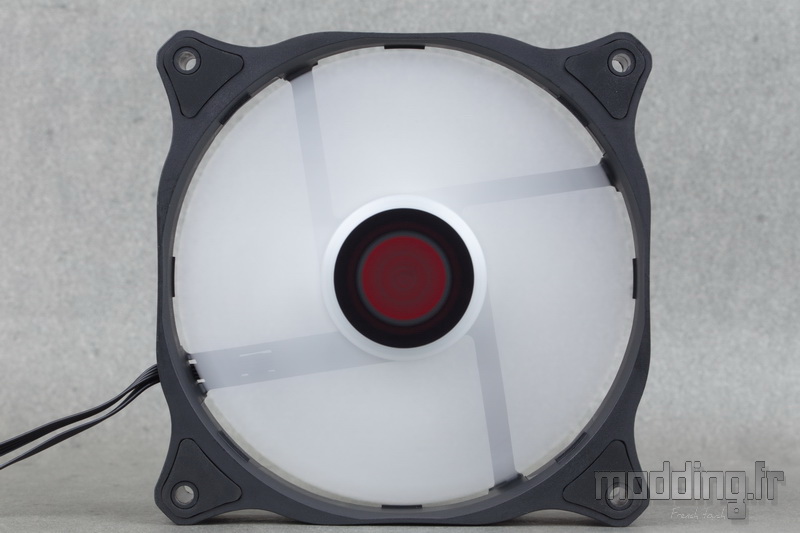

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Raijintek ainsi que les caractéristiques électriques.
Les branches de renfort du cadre sont rectilignes.

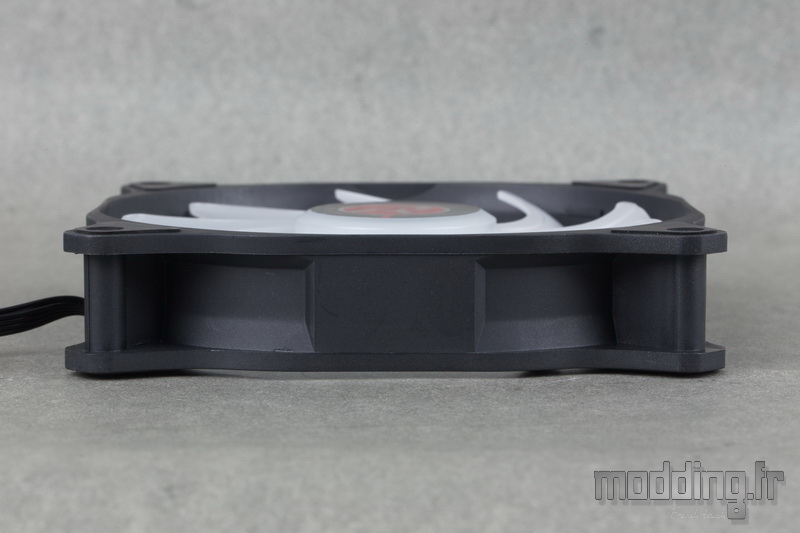

Nous avons une épaisseur classique de 25 mm.

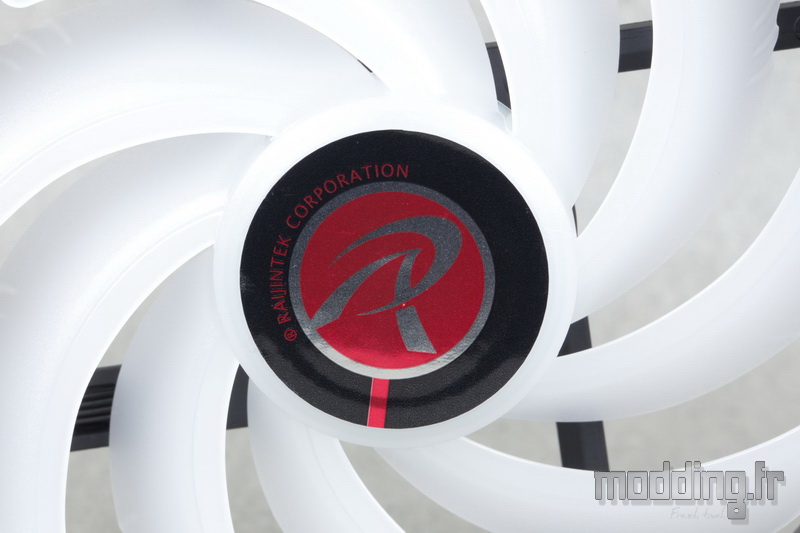

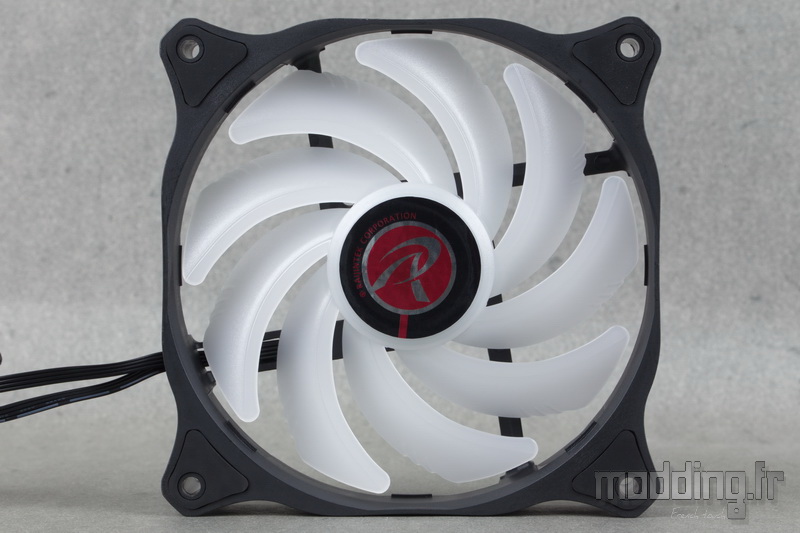

Le centre des pales arbore le logo Raijintek sur un fond noir tout en présentant un aspect métallisé.

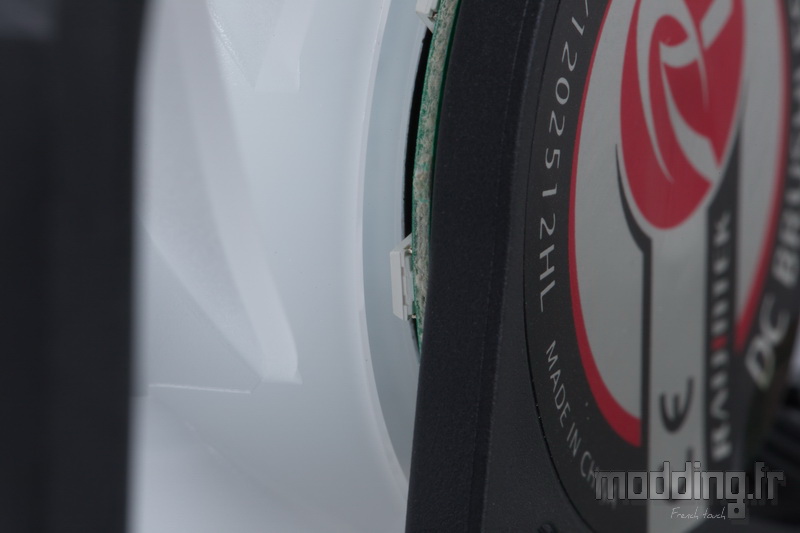

Sur le bord de la platine électronique, nous percevons la présence de 8 LED aRGB.

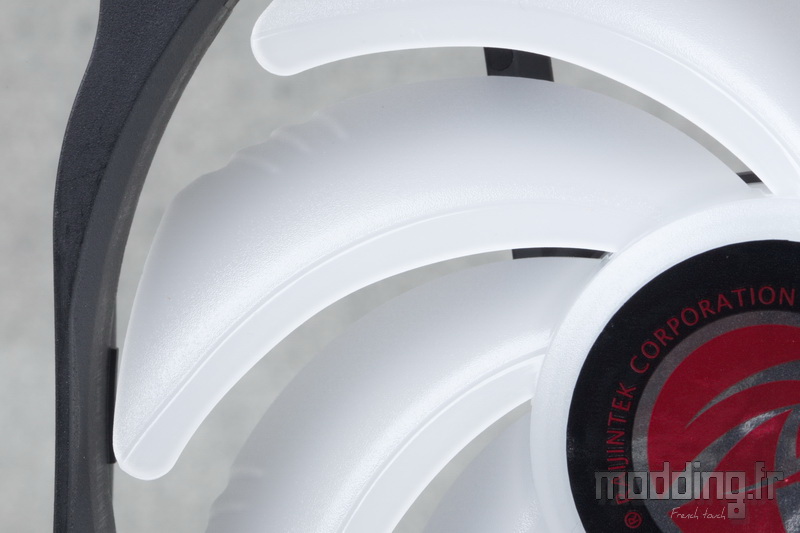

Les 9 pales sont fines et élancées.
Elles revêtent un aspect blanchâtre qui assure une meilleure diffusion de l’éclairage émis par ces LED sur toute leur surface.

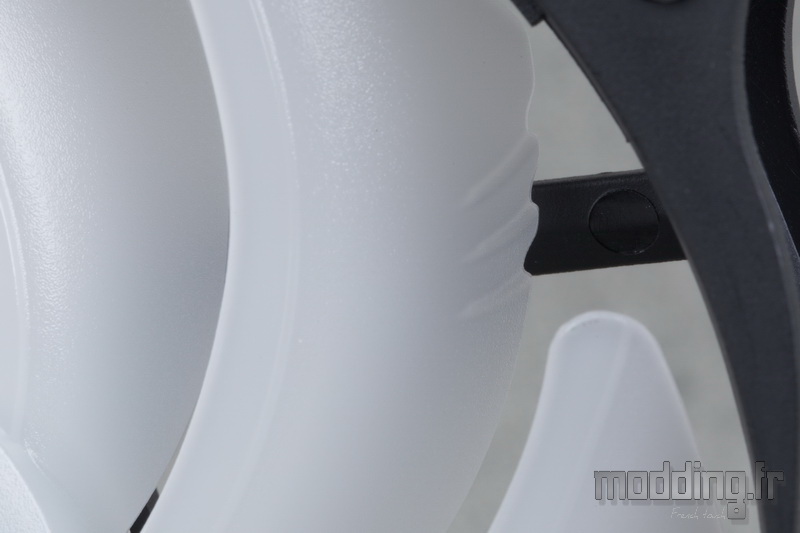

De plus, elles présentent un design spécifique avec ce bord plat qui vient optimiser le niveau sonore, ainsi que les trois encoches sur le bord fuyant de la pale qui visent à renforcer le rendement.

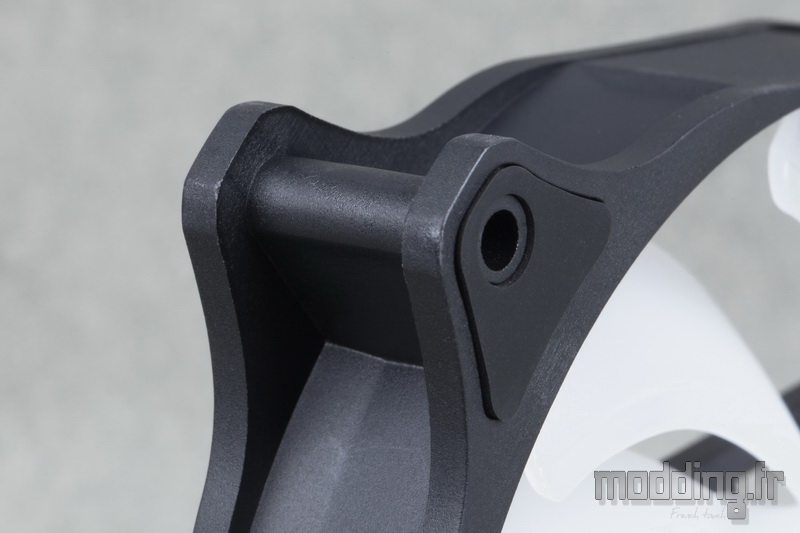

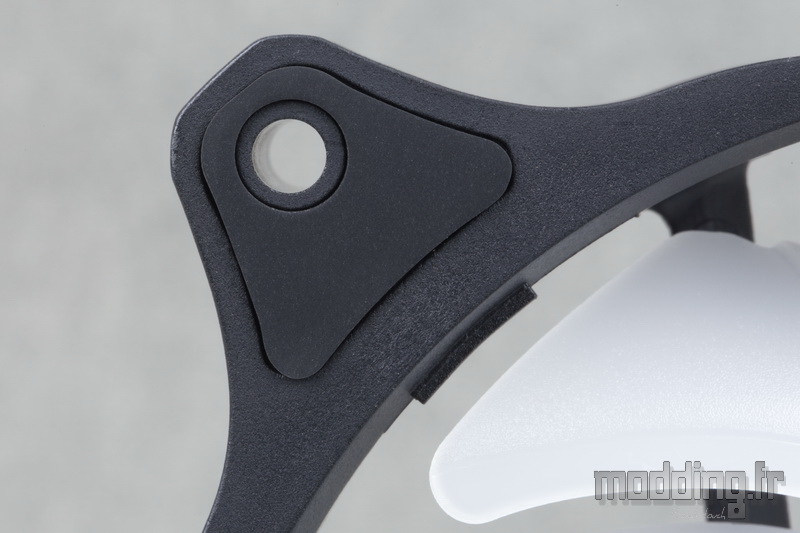

Les 4 coins du cadre sont munis de patins en caoutchouc permettant de diminuer les vibrations transmises au radiateur.
Les silentblocs sont présents sur les deux faces du ventilateur.
Raijintek relie ces deux faces par un cylindre faisant partie intégrante de la structure du cadre.

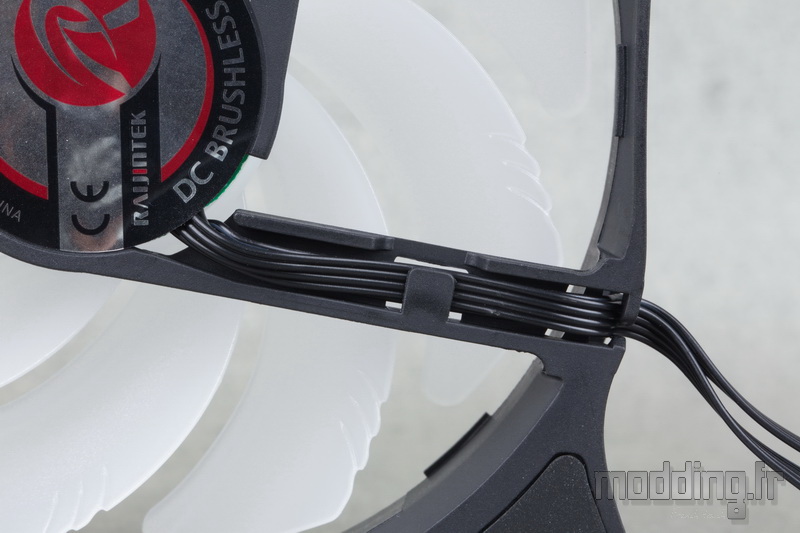

L’une des branches est creusée afin de guider les nombreux fils émergeant de la platine électronique hors du cadre.
Nous avons pas moins de 8 fils qui se regroupent pour former deux câbles distincts.

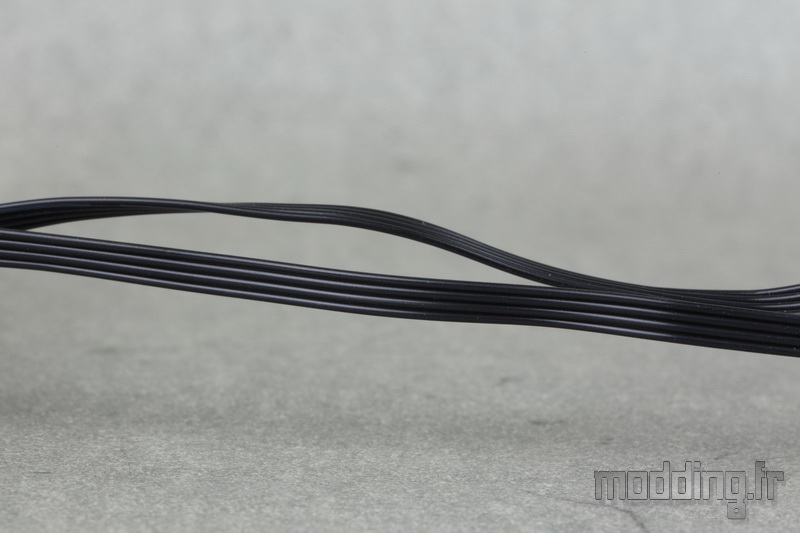

Ils mesurent 500 mm de long et arborent un aspect plat.

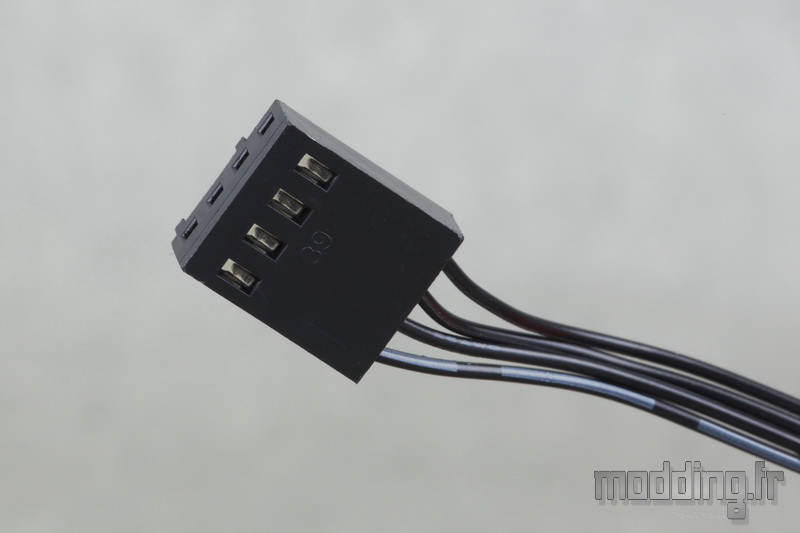

L’un d’eux n’est autre que le câble d’alimentation du ventilateur et se termine par une prise 4-pins attestant d’une gestion PWM.
Le second alimente les LED aRGB et aboutit à une prise propriétaire.

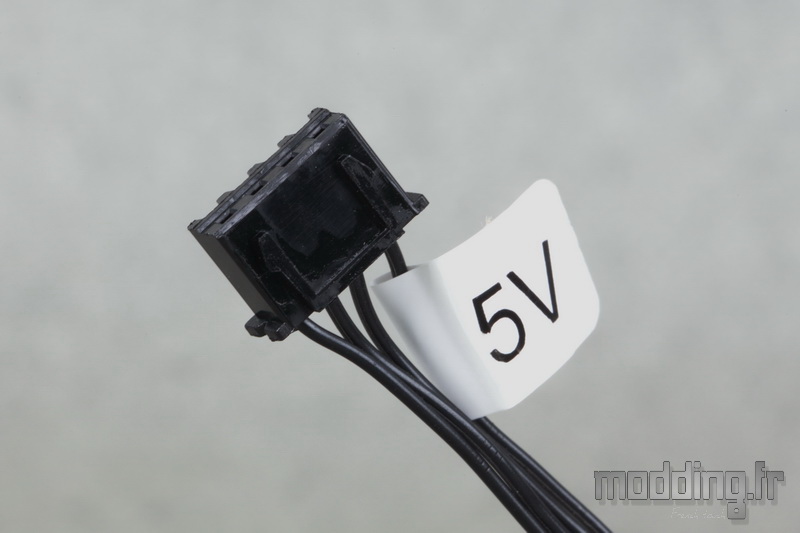

On note que la marque a pris soin d’identifier le câble 5V en lui collant une étiquette.
Malgré son aspect spécifique, on peut sans problème brancher cette prise directement sur le header aRGB de la carte mère. Toutefois, nous allons voir plus bas dans cette page que Raijintek fournit un contrôleur aRGB externe compatible avec les cartes mères.
Le roulement est de type FDB (Fluid Dynamic Bearing).
La plage PWM s’étale de 800 tr/min à 1800 tr/min.
A pleine vitesse, le ventilateur offre un débit d’air de 75 CFM, soit 127.42 m3/h et une pression statique de 2.3 mmH2O.

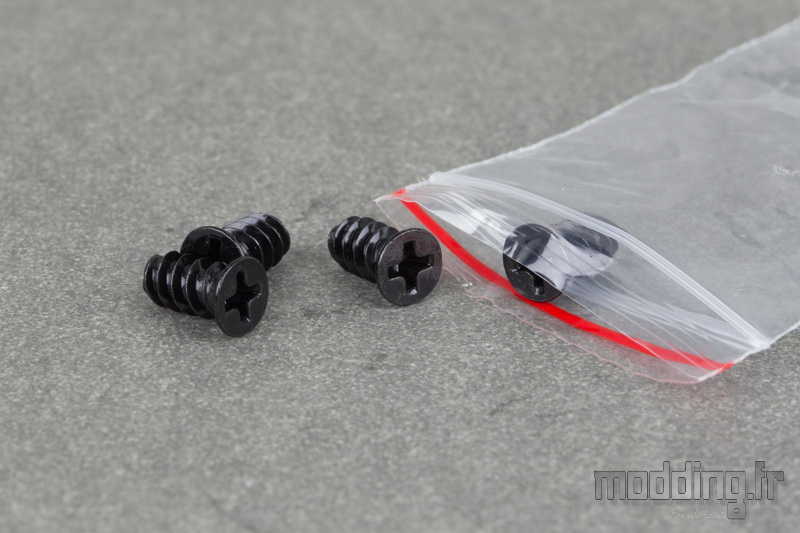

Bien que nous n’en aurons pas besoin, chaque ventilateur s’accompagne d’un petit sachet contenant 4 vis spécifiques.
Raijintek rajoute un contrôleur externe aRGB au duo de ventilateurs.

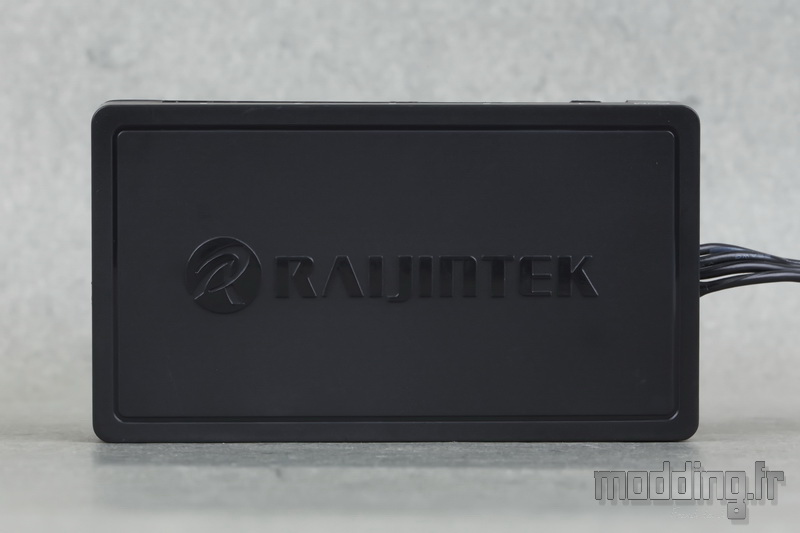

Il prend place dans un petit boitier en plastique arborant le logo de la marque en relief.
Doté de coins arrondis, il mesure 84 mm de long sur 47 mm de large pour une épaisseur de 17 mm.

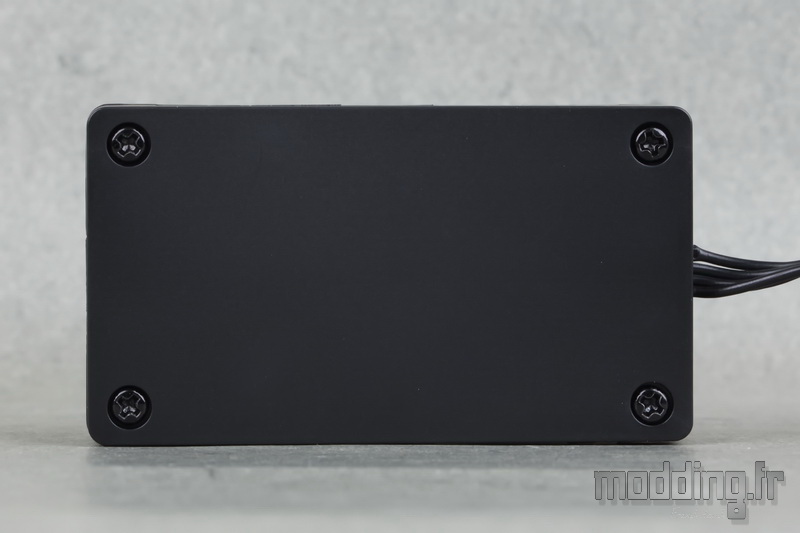

Le dos dévoile les 4 vis d’assemblage du module.

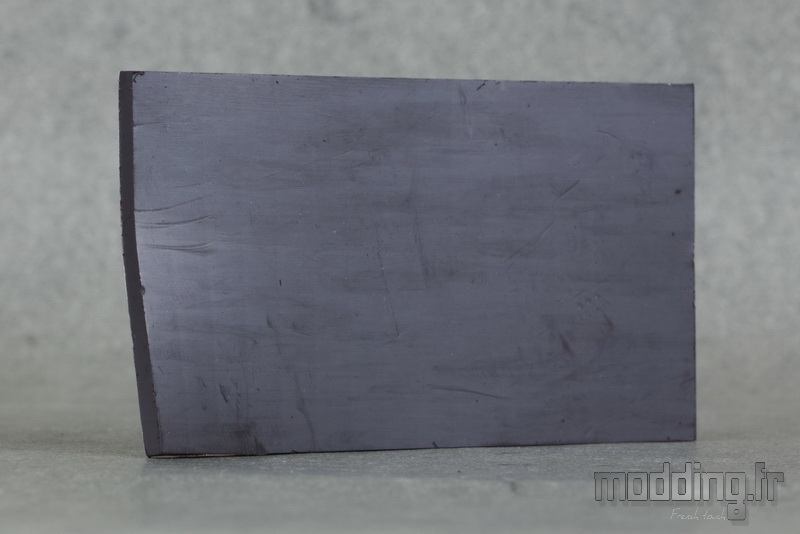

La fixation est confiée à ce pad magnétique que l’on scotche justement sur l’arrière du contrôleur.
Ainsi, ce dernier peut être fixé sur n’importe quelle paroi en acier du boitier PC tout en permettant de le repositionner autant de fois que nous le souhaitons.
Non seulement nous avons à faire à un contrôleur aRGB, mais il fait aussi fonction de HUB PWM.

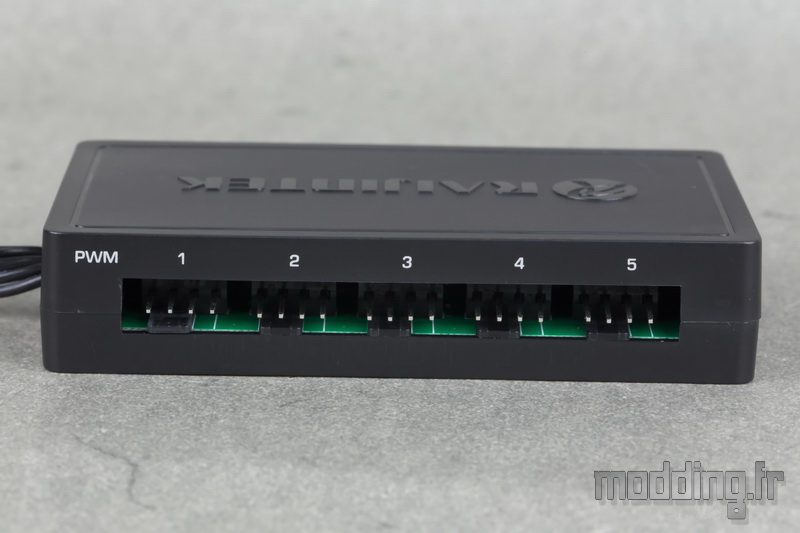

Sur l’un des bords, nous avons 5 ports 4-pins.

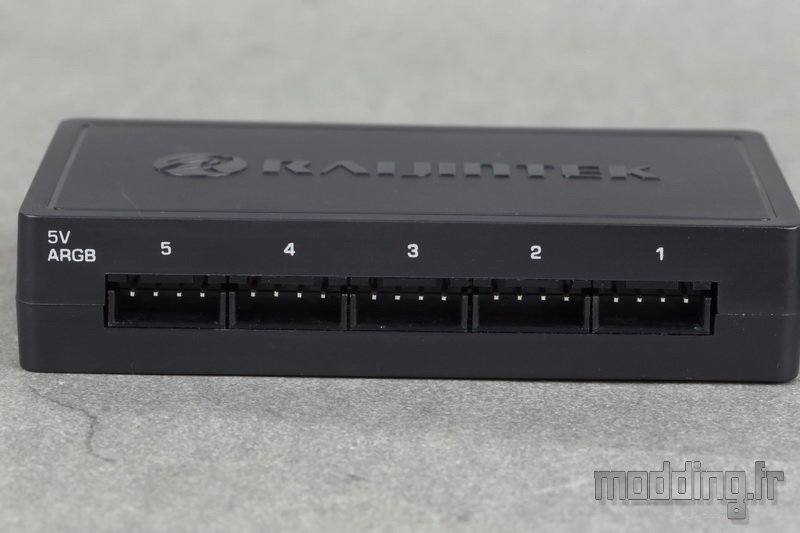

Le bord opposé permet de brancher jusqu’à 5 prises aRGB du même type que celles des deux ventilateurs que nous venons de détailler.
Il nous reste donc trois ports de libres, une fois la ventilation connectée à ce contrôleur. L’un d’eux accueillera la prise aRGB du réservoir.

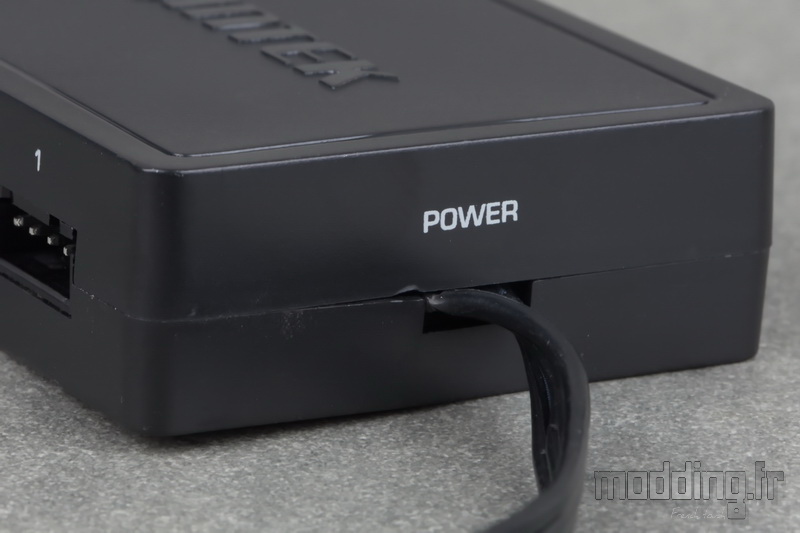

Un câble émerge de l’une des extrémités du boitier.

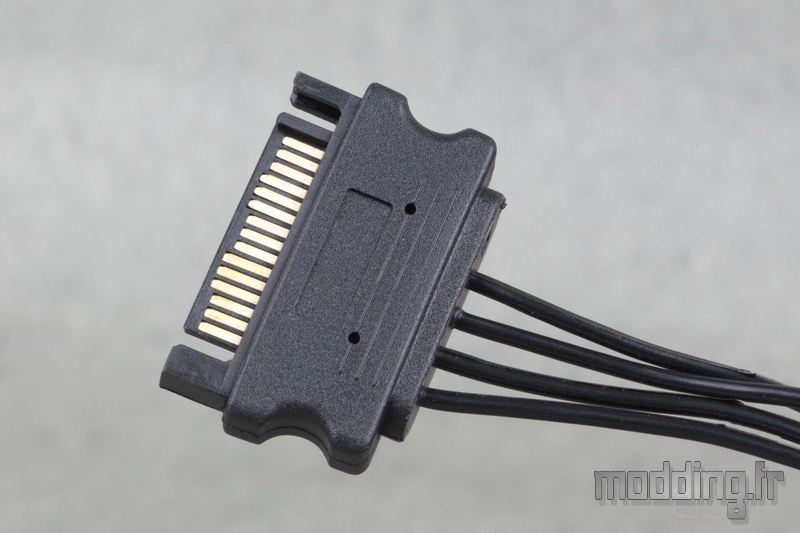

Il s’agit du câble d’alimentation mesurant 300 mm et se terminant par une prise Sata.

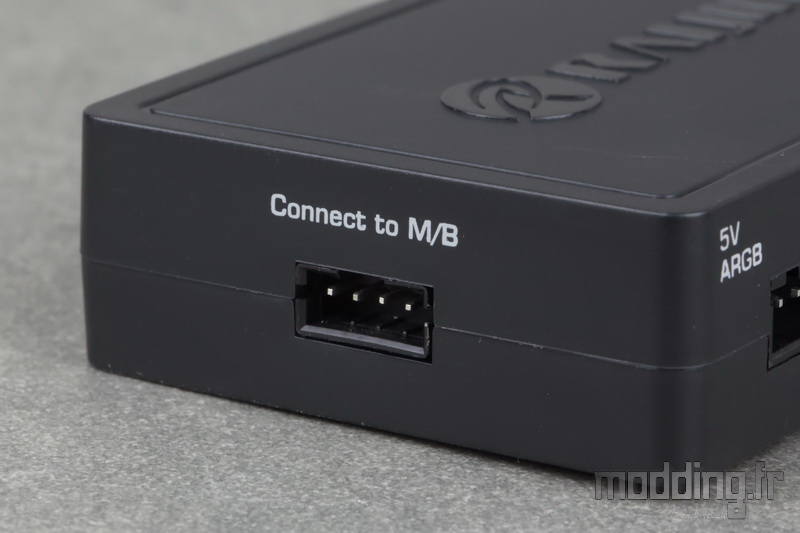

Sur l’extrémité opposée, nous avons une prise identifiée “Connect to M/B”.

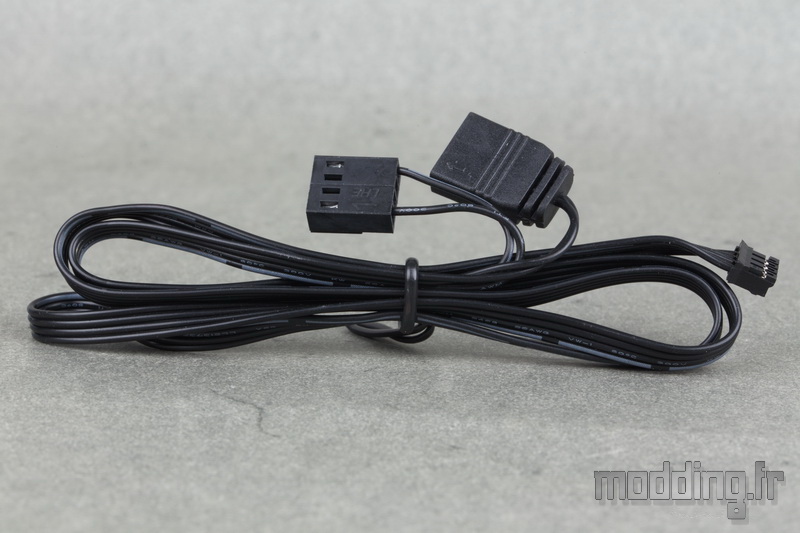

On branche le câble qui lui est spécifique.
D’une longueur de 650 mm, il se compose de 4 fils.
Deux d’entre eux aboutissent à une prise aRGB 5V/D/-/G de type femelle que l’on connecte sur le header aRGB de la carte mère. Cette prise assure la synchronisation du contrôleur aRGB avec le logiciel de la carte mère afin de gérer l’éclairage du kit Scylla Elite CA240.
La seconde aboutit à une prise 4-pins que l’on branche sur la prise CPU_FAN de la carte mère afin de prendre le contrôle sur la vitesse de rotation des ventilateurs que l’on aura connectés sur les prises PWM du module.
Toutefois, on note l’absence du câblage par le fil “signal” sur cette prise 4-pins. Notre carte mère va certes gérer la fonction PWM, mais elle ne peut donc avoir un retour sur la vitesse des ventilateurs.

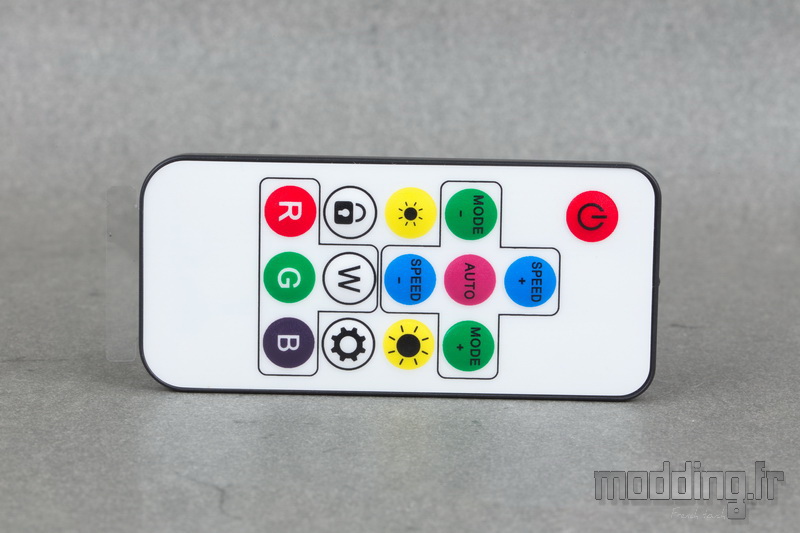

Raijintek fournit une télécommande pour gérer le contrôleur aRGB externe.
Voici une liste précisant la fonction de chaque bouton :
- On/off : Bouton Power.
- SPEED (+) : Augmente la vitesse d’exécution d’un effet d’éclairage dynamique.
- SPEED (-) : Reduit la vitesse d’exécution d’un effet d’éclairage dynamique.
- MODE (+) : Mode suivant.
- MODE (-) : Mode précédent
- AUTO : Passe en revue les différents modes d’éclairages toutes les 10 secondes.
- W : Affichage de la couleur blanche sur l’ensemble des LED.
- R : Affichage de la couleur rouge sur l’ensemble des LED.
- G : Affichage de la couleur verte sur l’ensemble des LED.
- B : Affichage de la couleur bleue sur l’ensemble des LED.
Le contrôleur propose 20 modes d’éclairage, dont 13 effets dynamiques.
Spécifications du ventilateur :
| Modèle |
EOS 12 RBW ADD-1 |
| Dimension |
120 x 120 x 25 mm |
| Tension |
12 V |
| Tension de démarrage |
7 V |
| Vitesse de rotation |
800 – 1800 tr/min |
| Type de roulement |
Hydraulic Bearing |
| Débit d’air |
75 CFM (127.42 m3/h) |
| Pression statique |
2.3 mmH2O |
| Durée de vie |
40 000 h |
| Ampérage |
0.17 A (+/- 20%) |
| Puissance consommée |
2.1 W (+/- 20%) |
