Le kit mémoire :
Comme nous l’avons évoqué en introduction, la gamme Vengeance DDR5 se décline en plusieurs kits composés de 2 ou 4 barrettes de 16 Go ou 32 Go
Un kit de 64 Go peut alors se composer de 2 barrettes de 32 Go ou de 4 barrettes de 16 Go.

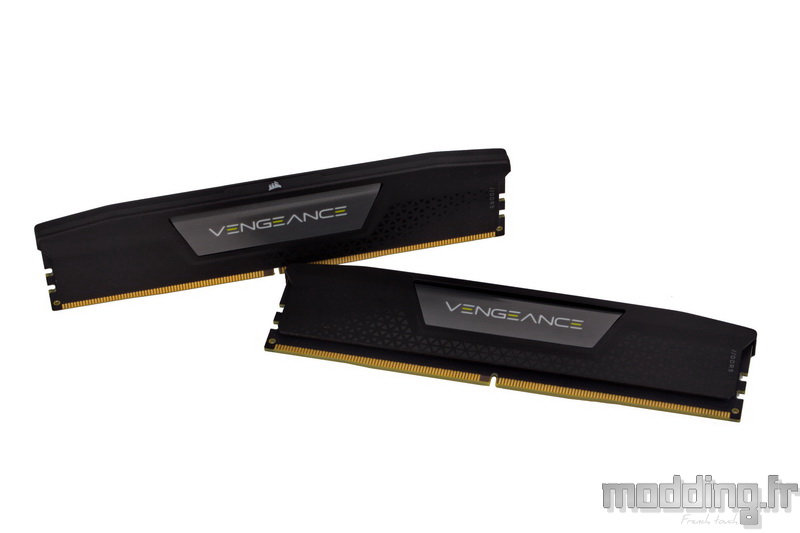

Notre kit de 32 Go se cantonne à deux barrettes de 16 Go.

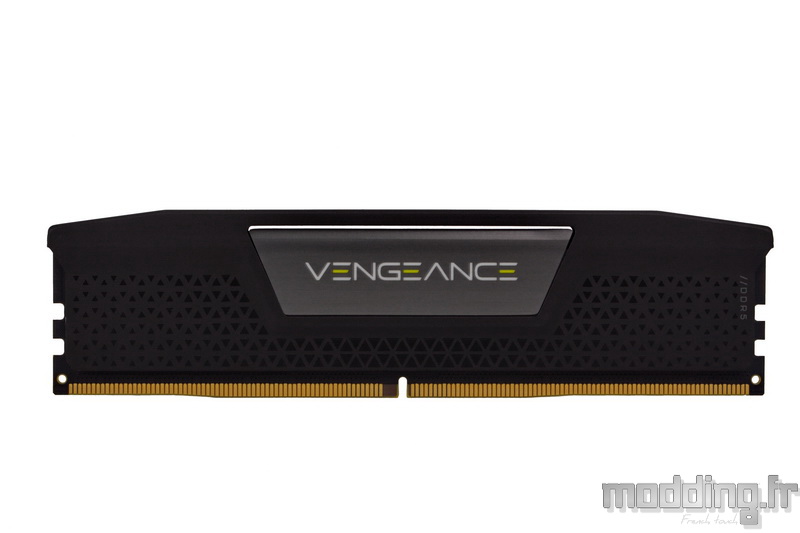

La barrette est dotée d’un dissipateur en aluminium anodisé.

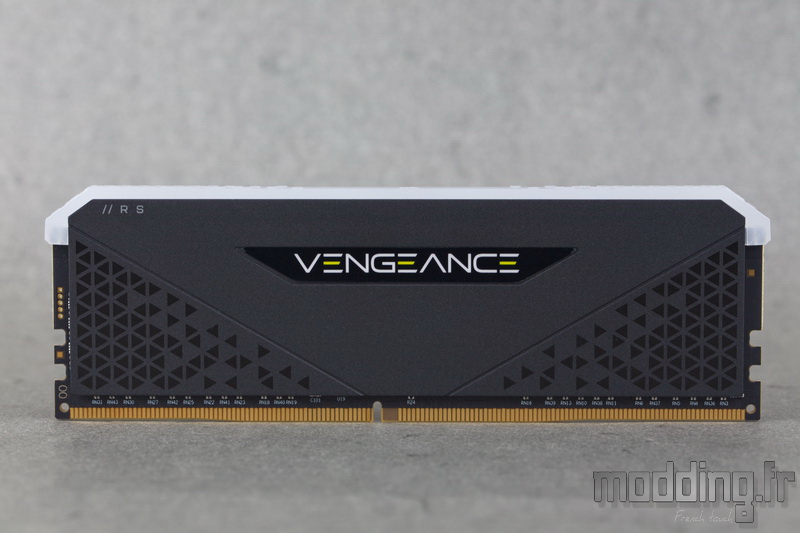

Son design change quelque peu de celui de la Vengeance RGB RS, même si l’on retrouve les principaux ingrédients, dont les petits motifs triangulaires.
Certes, notre Vengeance DDR5 n’embarque aucun système de rétroéclairage.
Cette absence permet à Corsair de réduire la hauteur de la barrette au minimum.

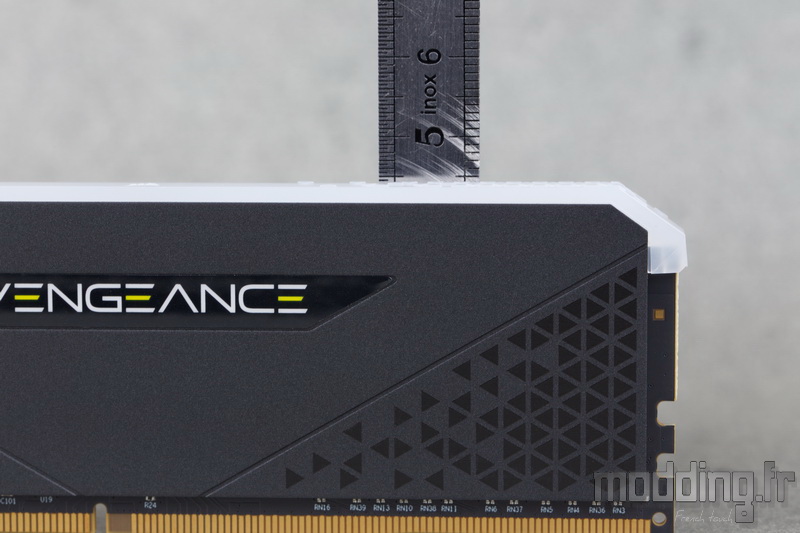

Elle ne mesure que 35 mm contre les 44 mm du modèle Vengeance RGB RS.
Cette faible hauteur associée à l’absence d’un quelconque éclairage sur la partie haute du module permet de glisser facilement la barrette sous les gros ventirads.

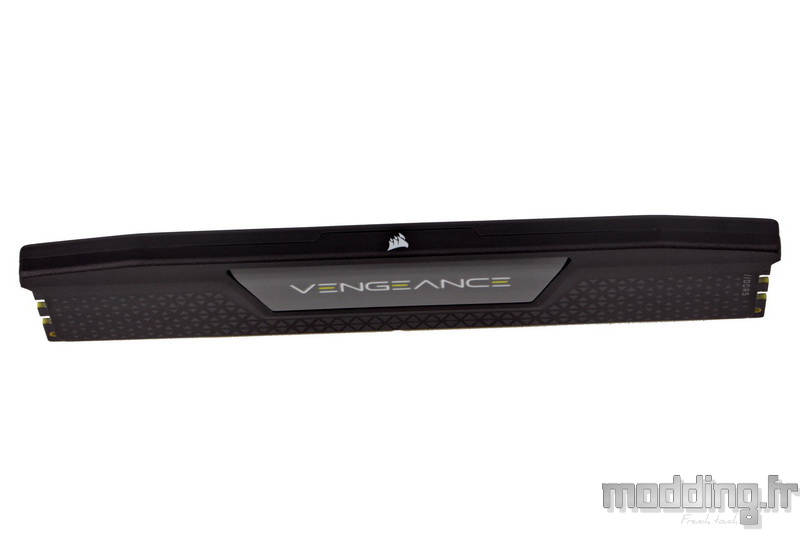

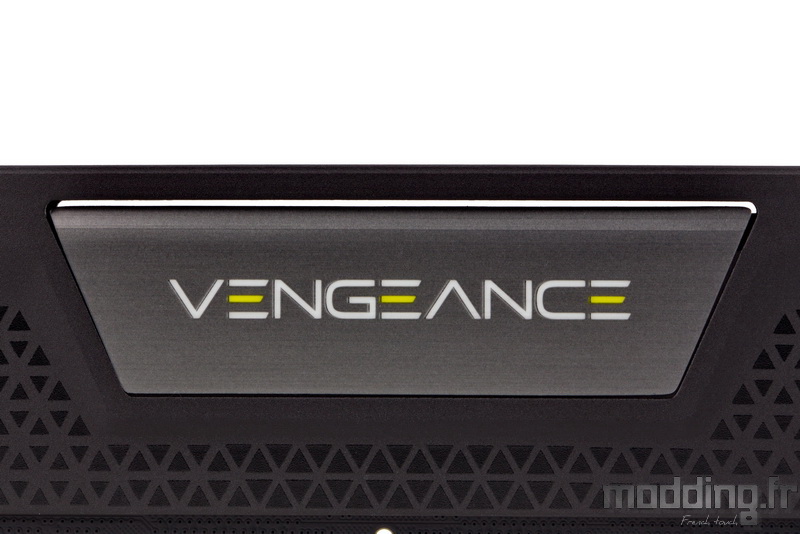

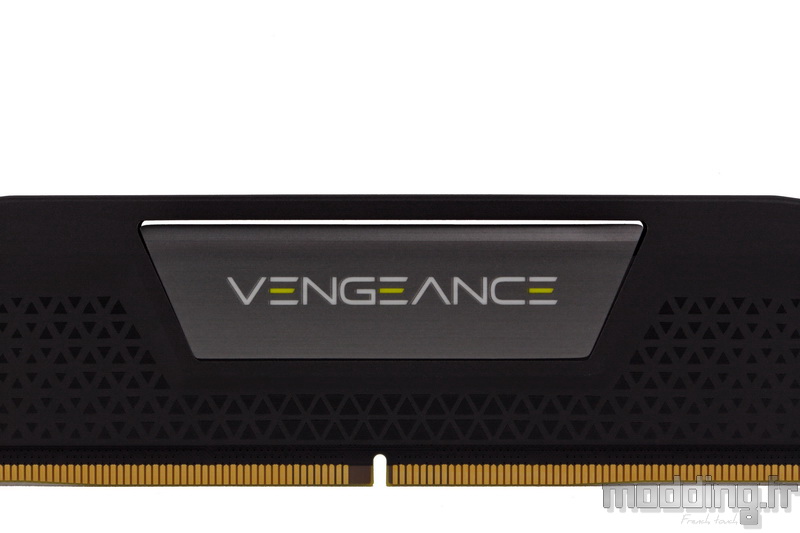

Le nom de la série “Vengeance” apparait sur une petite plaque en aluminium qui revêt un aspect gris brossé.

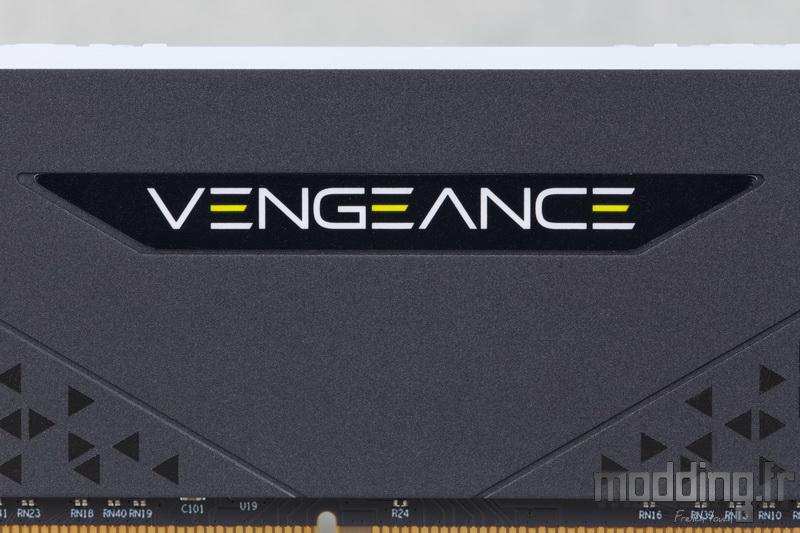

La police utilisée reste la même que sur le modèle Vengeance RGB RS tout comme la découpe du fond où est apposé ce nom. On retrouve la petite pointe de couleur jaune sur les lettres “E”.
Cette variante optimise la finition de la barrette par rapport au simple autocollant.

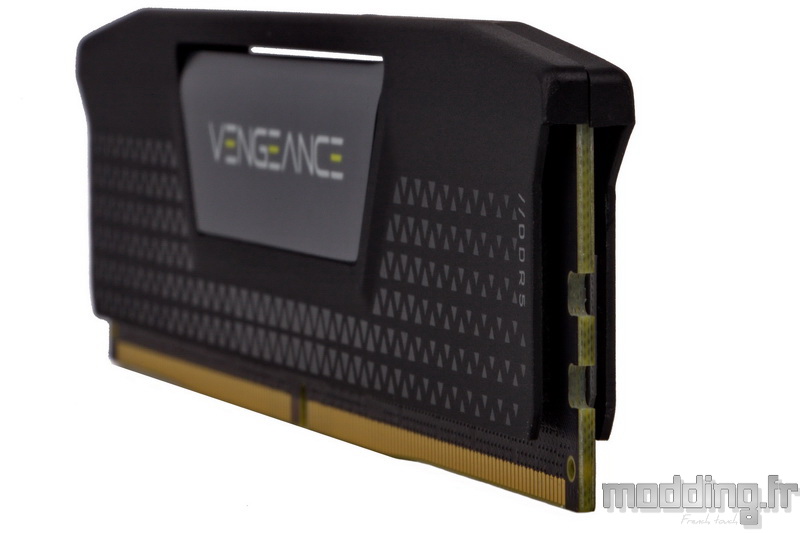

La présence de cette plaque indépendante apporte un peu de relief sur le dissipateur et l’on peut d’ailleurs voir que la structure du dissipateur adopte un léger biseau autour de ladite plaque.

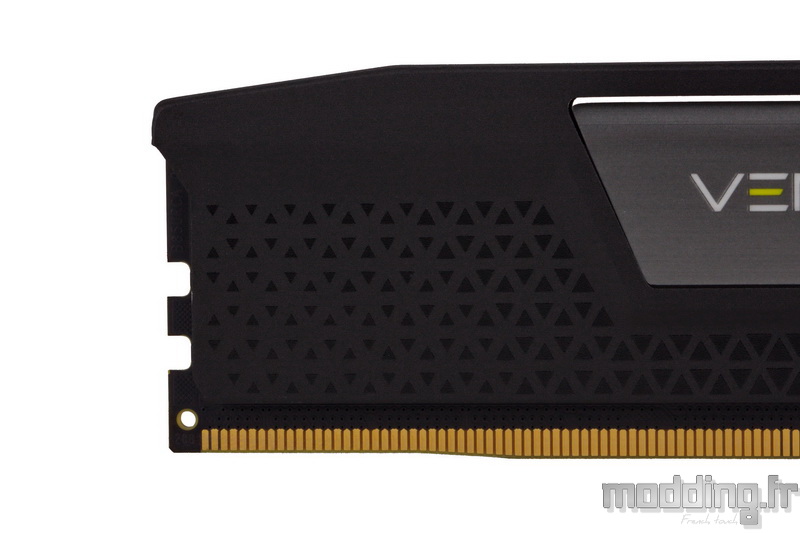

Le dissipateur en lui même est en aluminium anodisé noir anthracite recouvert d’une multitude de motifs triangulaires.
Ces fameux triangles qui font légion sur une majorité des produits Corsair.
La marque s’amuse à modifier l’apparence de ses triangles.

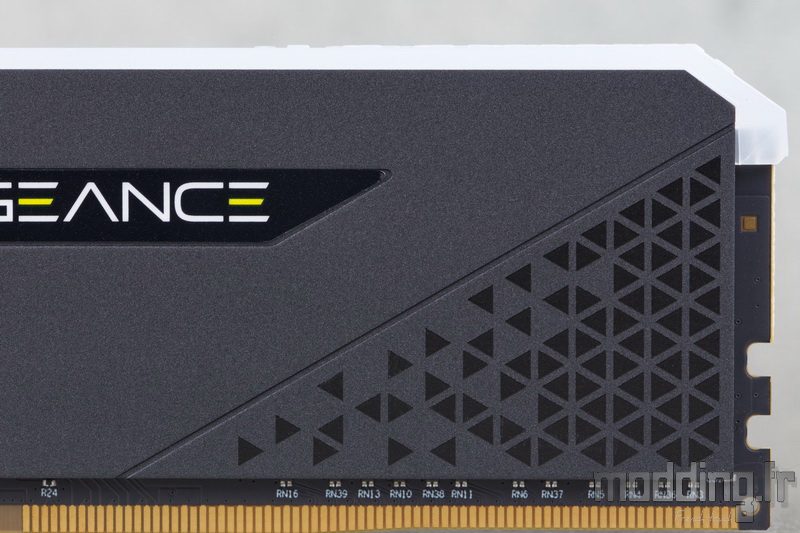

Plus espacés que sur la Vengeance RGB RS, ils diminuent de taille au fur et à mesure que l’on s’éloigne du centre comme s’ils s’estompaient au point de disparaitre.

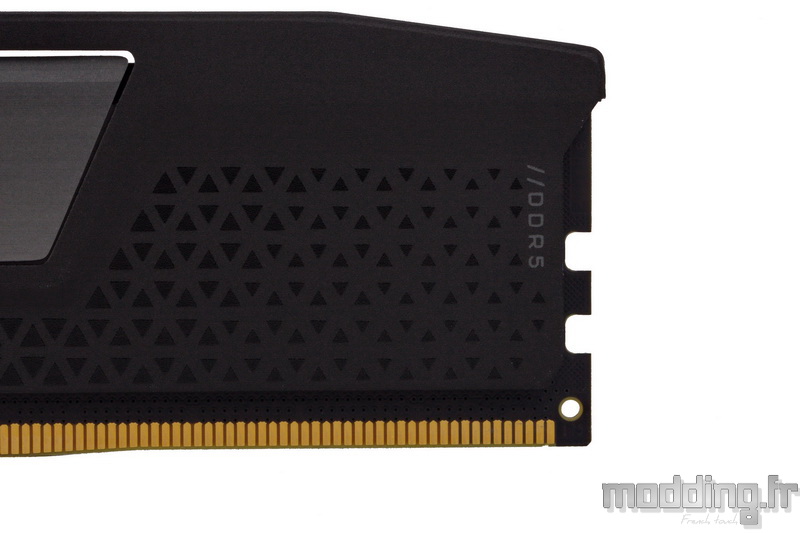

Bien sûr, nous retrouvons l’une des autres signatures que Corsair appose maintenant sur chacun de ses produits, reprenant une partie du nom du modèle tout en s’associant au symbole “//”.
Ici, il apparait sur le bord du dissipateur en lettres grises qui se démarque tres légèrement du fond anthracite.
Chaque dissipateur demeure scotché sur le PCB par l’intermédiaire des puces mémoires sur l’une des faces dudit PCB et sur une bande en mousse qui compense l’épaisseur de ces puces mémoires sur l’autre face.
Il n’y a aucun système qui lie les deux dissipateurs entre eux, même sur le dessus de la barrette où le bord de l’un des dissipateurs ne fait qu’être en contact avec le bord du dissipateur controlatéral.
L’épaisseur de l’aluminium est de l’ordre du millimètre.

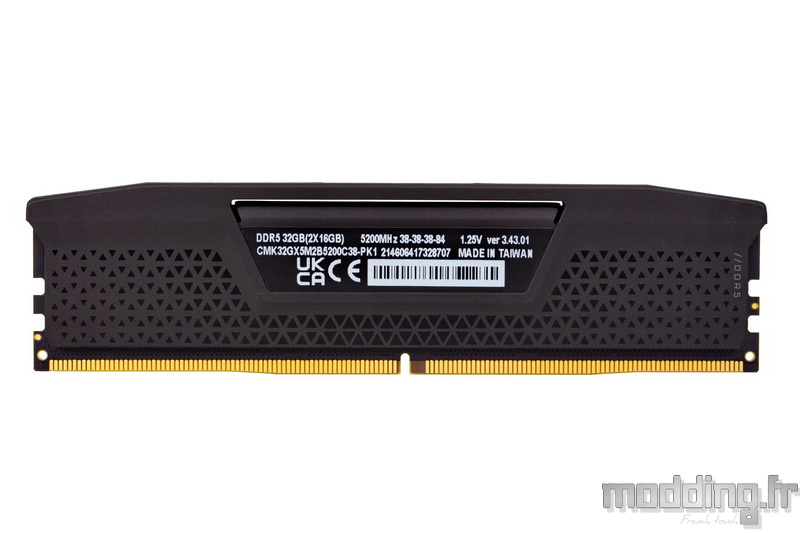

La face opposée est quasi identique à un détail près.

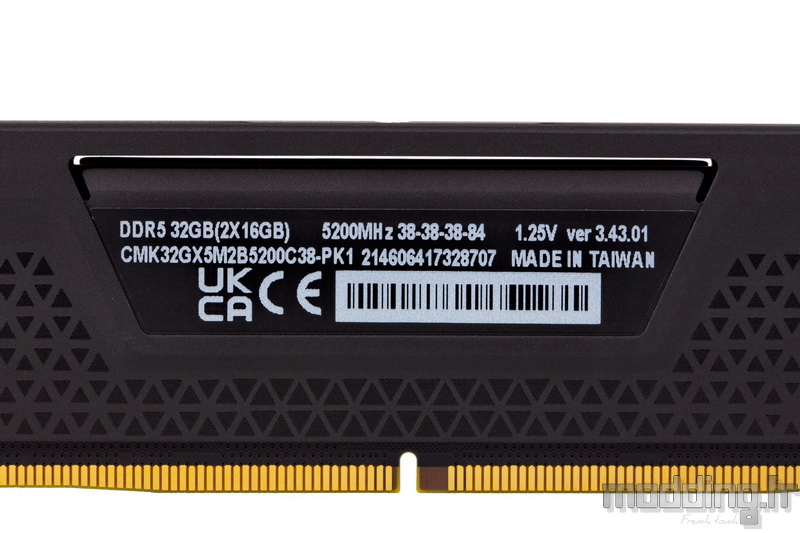

Le nom “Vengeance” est remplacé par une étiquette noire qui repose sur une petite plaque reprenant la couleur anthracite du dissipateur.
Elle affiche les caractéristiques de notre kit mémoire.
On y trouve la référence du kit (CMK32GX5M2B5200C38-PK1) ainsi que sa capacité, mais aussi la fréquence des puces mémoires et leurs timings, sans oublier la tension d’alimentation.
Notre kit de 32 Go est alors composé de 2 barrettes de 16 Go fonctionnant à une fréquence de 5200 MHz testée à 1.25 V, avec les timings suivants : 38-38-38-84.
Dans le catalogue Corsair, on trouve un autre kit mémoire (2×16 Go) basé sur une fréquence de 5200 MHz, mais avec des timings un peu plus relâchés : 40-40-40-77.
On nous avait communiqué une astuce qui permet de connaitre le type de puce mémoire installé sur le PCB :
- ver 3.xx : Puces Micron
- ver 4.xx : Puces Samsung
Du moins pour la DDR4, mais à priori, cela devrait être aussi le cas pour DDR5.

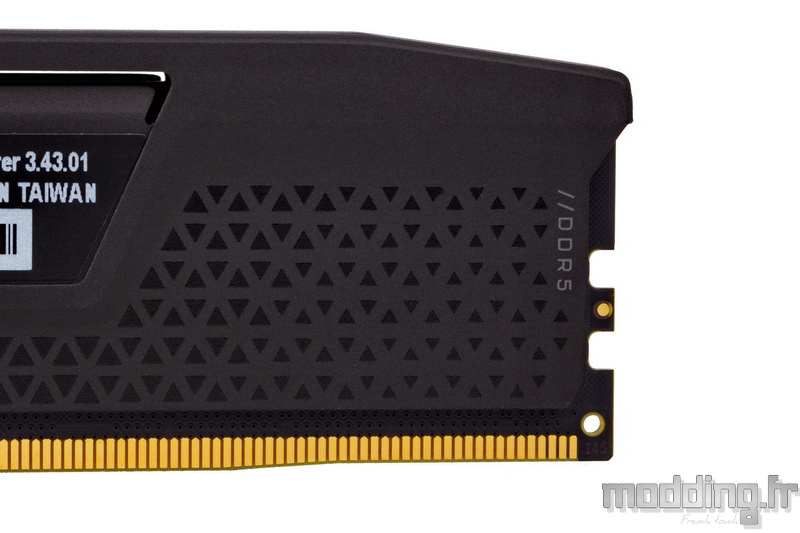

On retrouve les motifs triangulaires ainsi que la signature “//DDR5″.
Point de barre translucide sur la partie haute de notre barrette.
Pour le moment, le modèle Vengeance DDR5 n’est pas proposé avec un quelconque rétroéclairage RGB. Toutefois, Corsair ne va surement pas tarder à nous proposer un modèle Vengeance DDR5 RGB…

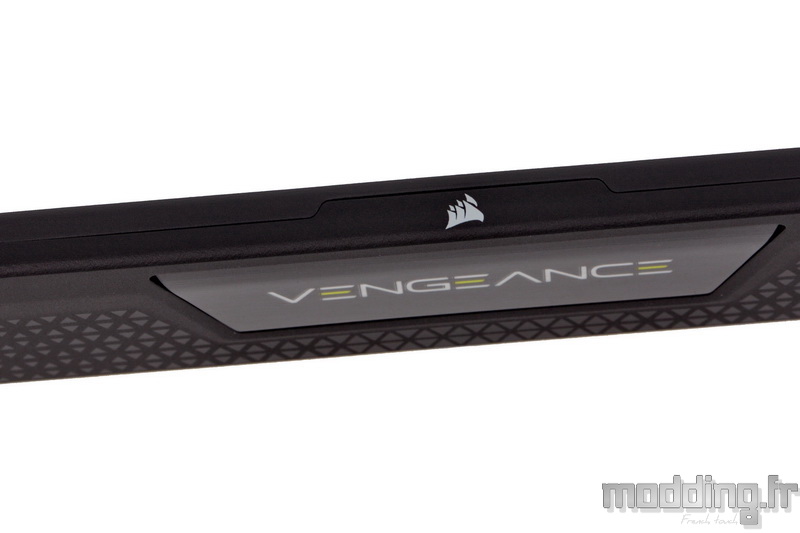

On note un décalage de la ligne qui joint les bords supérieurs des deux dissipateurs.
Cela permet à Corsair d’apposer son logo aux voiles blanches toutes déployées.

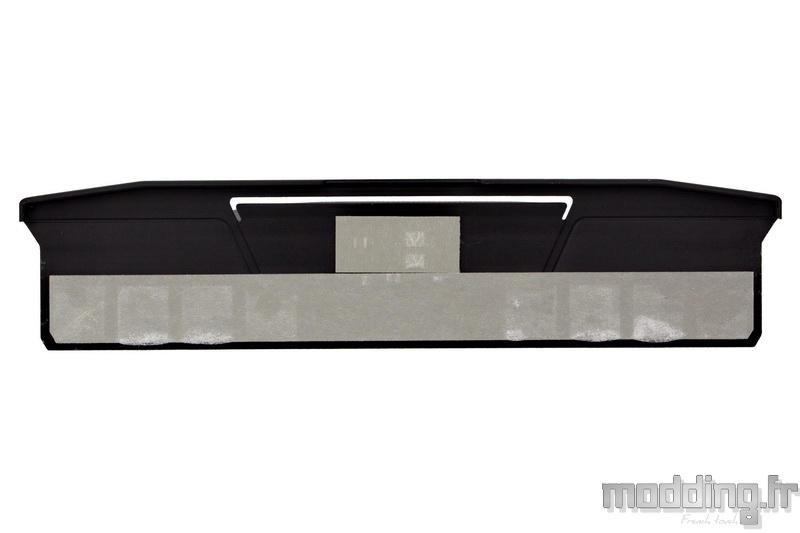

Après avoir retiré le dissipateur, nous constatons que le pad thermique couvre toute la longueur de la structure, au niveau des puces mémoires et que Corsair rajoute une pièce se chargeant de dissiper la chaleur émise par le circuit intégré PMIC (Power Manager Integrated Circuit).

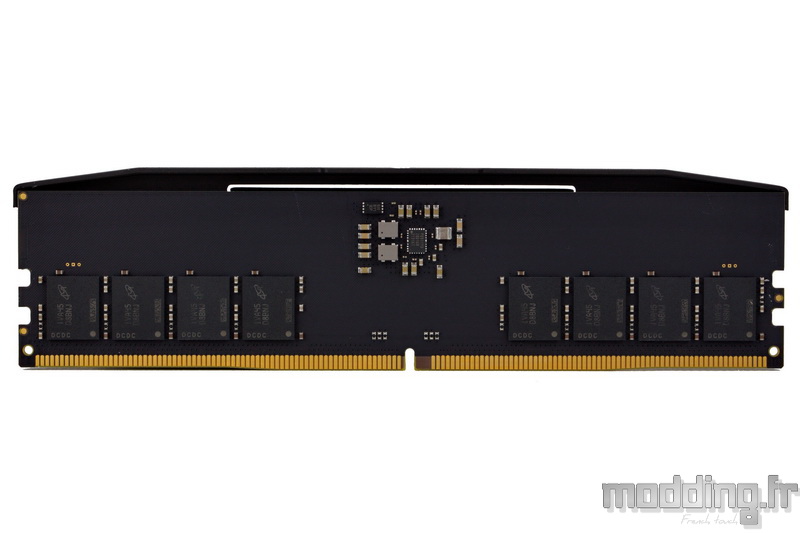

Le kit Vengeance DDR5 est composé de modules DIMM simple face (DIMM SR : Single Rank) avec huit puces mémoire de 2 Go.
Cette augmentation de la densité est liée à cette génération de mémoire DDR5.
Les marques privilégient maintenant des kits basés sur des modules de 16 Go alors qu’avec la DDR4 ce sont généralement des kits basés sur des modules de 8 Go.

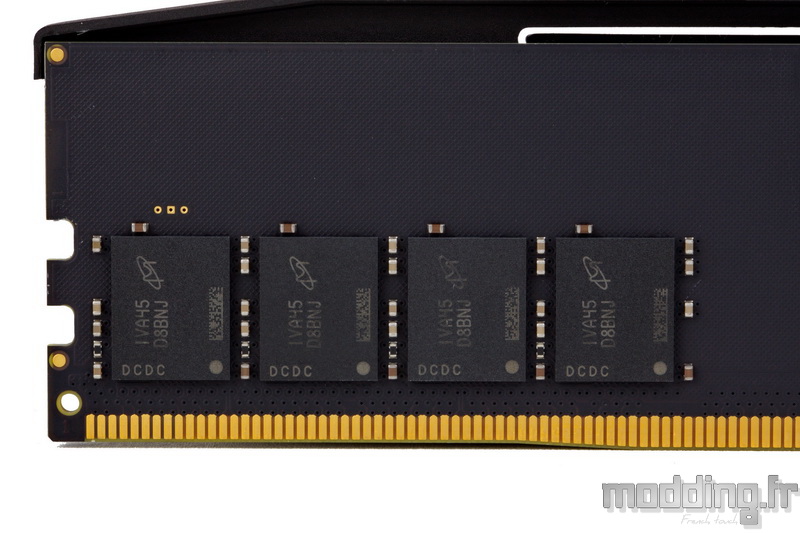

Corsair utilise des puces mémoires de la marque Micron (IVA45 D8BNJ) pour cette révision du PCB 3.43.01.
Actuellement, Micron, Samsung et SK Hynix sont les trois fournisseurs de circuits intégrés DDR5.
Comme décrit sur le site Corsair, les puces sont : “sélectionnées à la main et rigoureusement testées“.
Il reste à connaitre la série de puces qui possèdent le plus fort potentiel à l’overclocking comme c’est le cas pour la DDR4.
Nous avons vu qu’avec la DDR5 que la carte mère n’est plus responsable de la régulation de la tension délivrée à chaque puce comme auparavant. La carte mère fournit l’alimentation en 5 V et 3.3 V à un VRM (le PMIC) qui se charge de convertir la tension en 1.1 V (ou 1.25 V) afin d’alimenter les différentes puces.
Cet étage d’alimentation est maintenant directement disposé sur le PCB de la barrette mémoire, ici au centre.
Le but est de favoriser la stabilité du système.
Ce dispositif a aussi un impact sur le potentiel en overclocking qui n’est donc plus dépendant de la carte mère comme avec la DDR4, mais plutôt du module mémoire en lui-même.
En effet, il existe plusieurs fournisseurs de PMIC : Renesas, Richtek et Anpec. Comme pour les étages d’alimentation des cartes mères, certaines marques ont plus la côte que d’autres à fournir une tension toujours stable dans l’exercice de l’overclocking du CPU.
Il est actuellement trop tôt pour définir quel fournisseur peut être considéré comme meilleur que les autres pour l’overclocking de la DDR5.
Pour de plus amples détails sur la DDR5 et les différents paramètres qui interviennent dans le but d’augmenter les fréquences, nous vous invitons à consulter l’article publié chez Skatterbencher.com.
Le site met aussi en avant la notion de PMIC sécurisé ou non sécurisé. Le premier prend en charge des tensions jusqu’à 1,435 V par pas de 5 mV alors qu’un PMIC non sécurisé accepte des tensions jusqu’à 2,070 V par pas de 10 mV.
Le premier niveau suffit largement à un OC standard, le second intéresse certainement les overclockeurs de l’extrême.
La puce PMIC qui accompagne notre Vengeance DDR5 porte la référence : P8911Y0 Z001GR.
Robe noire ou robe blanche, Corsair propose donc deux manières d’habiller la Vengeance DDR5.
Nous vous laissons le loisir de déplacer le curseur pour visualiser les détails de chaque déclinaison de ce modèle.
