Le kit mémoire :
Nous avons trouvé la ToughRam Z-One RGB moins “clinquante” que la série ToughRam en l’absence des inserts chromés.

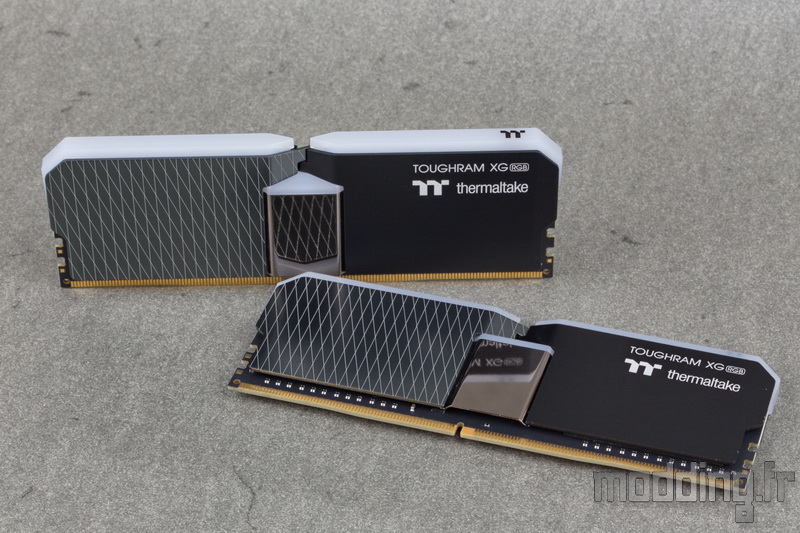

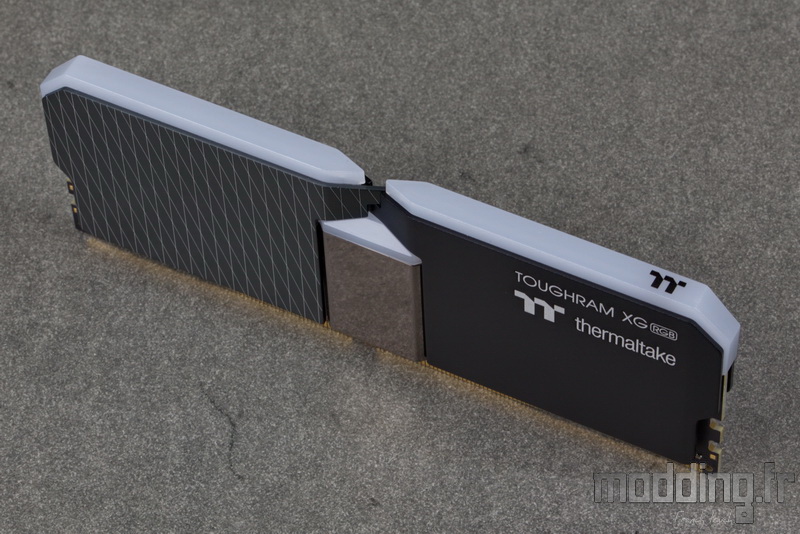

Avec la ToughRam XG RGB, Thermaltake reprend cet accessoire et l’implante dans des dissipateurs au design fort original.
En effet, nous pouvons voir que chaque dissipateur se croise au centre de la barrette positionnant un peu plus bas les inserts chromés formant un ensemble en 3D.
Original car en plus de cet effet 3D, Thermaltake joue sur l’aspect du dissipateur divisant ce dernier en deux parties egales.
A noter que, comme les dissipateurs se croisent au centre de la barrette, les deux aspects gardent la même place lorsque l’on retourne la barrette.

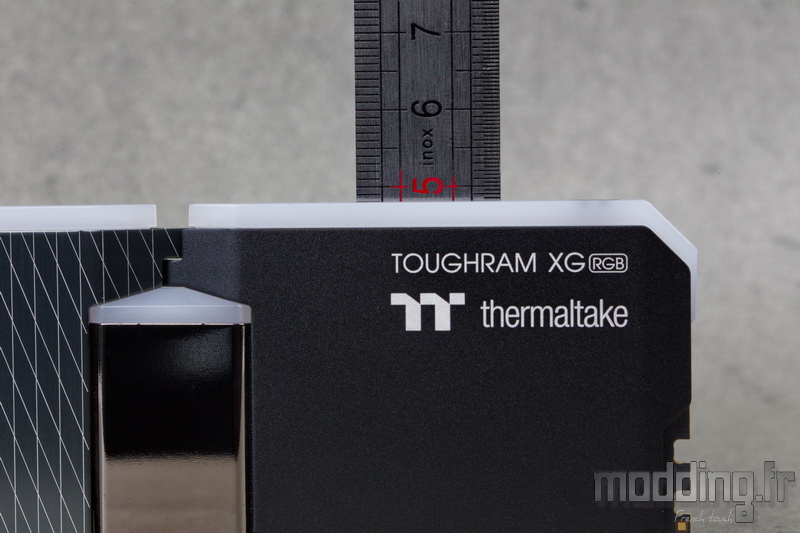

Chaque barrette mesure un peu plus de 48 mm de hauteur. Une information importante pour ceux qui utilisent un gros ventirad comme système de refroidissement.
Mais il est à notre sens, dommage d’utiliser ce genre de refroidissement qui viendrait alors chapeauter les barrettes et donc dissimuler le rétroéclairage de celles-ci.

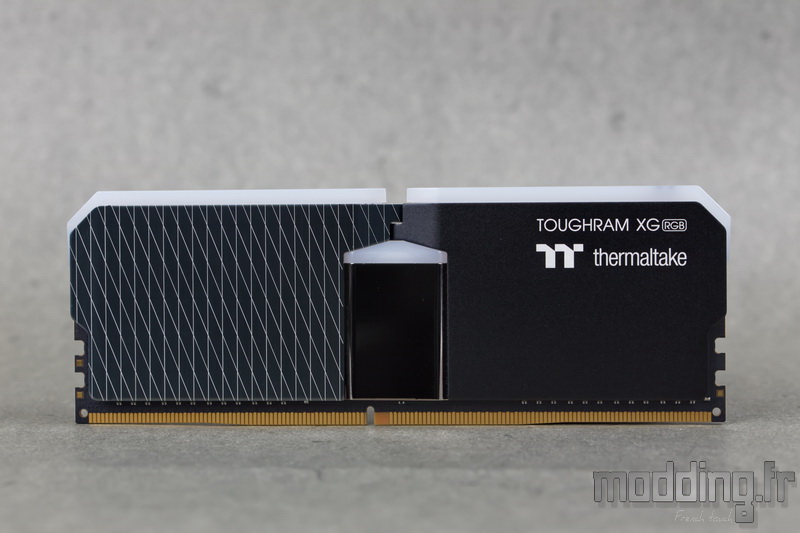

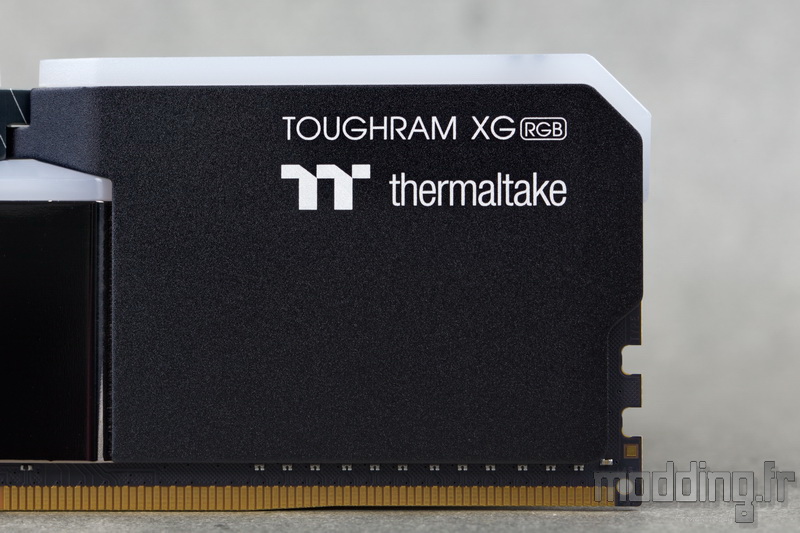

Côté recto, la partie droite du dissipateur arbore une anodisation noire révélant un aspect sablé.
Le nom de la mémoire ainsi que le logo de la marque sont inscrits en lettres blanches dans le coin supérieur.

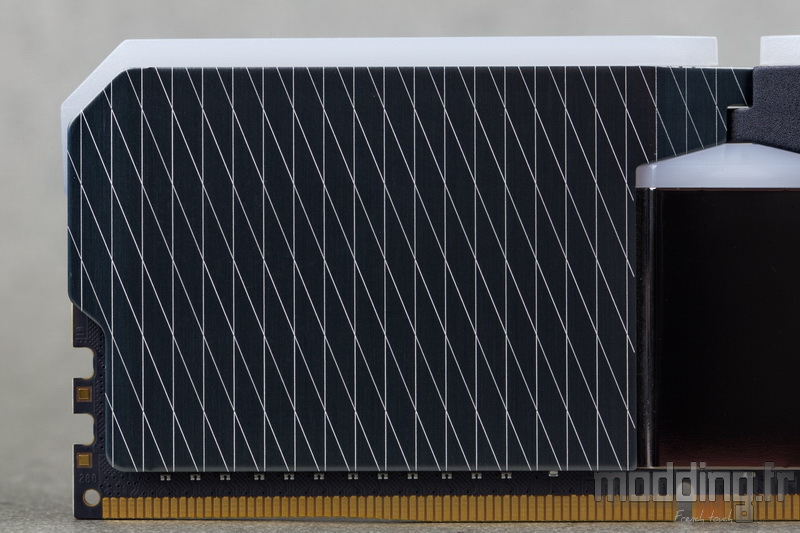

La partie gauche du dissipateur affiche un tout autre style.
Sur une anodisation grise, nous avons une succession de lignes droites et de lignes obliques qui s’entrecoupent formant un grillage relativement hypnotique.
Comme nous l’avons évoqué au début de page, chaque dissipateur se croise au centre de la barrette pour aller recouvrir l’autre face du PCB.
Bien sûr, le croisement s’effectue au-dessus de ce PCB, ce qui laisse un large espace libre au centre de la barrette.

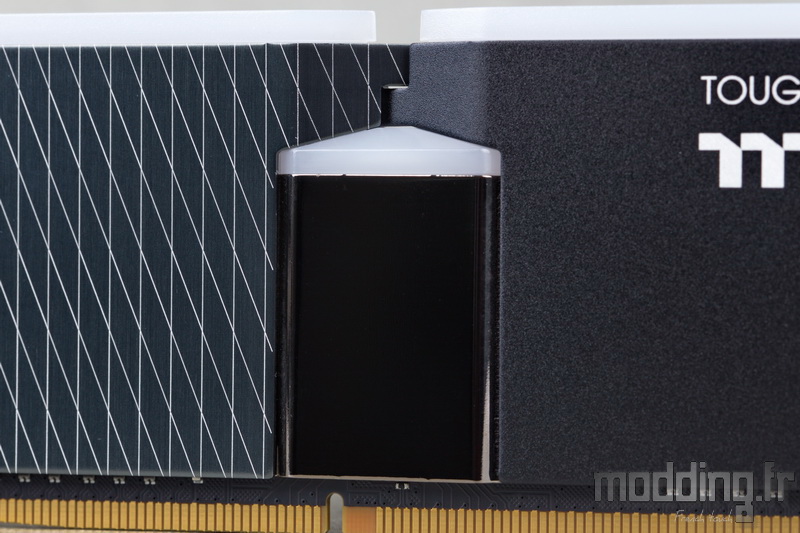

Thermaltake implante un insert chromé à ce niveau, chapeauté par une structure translucide.

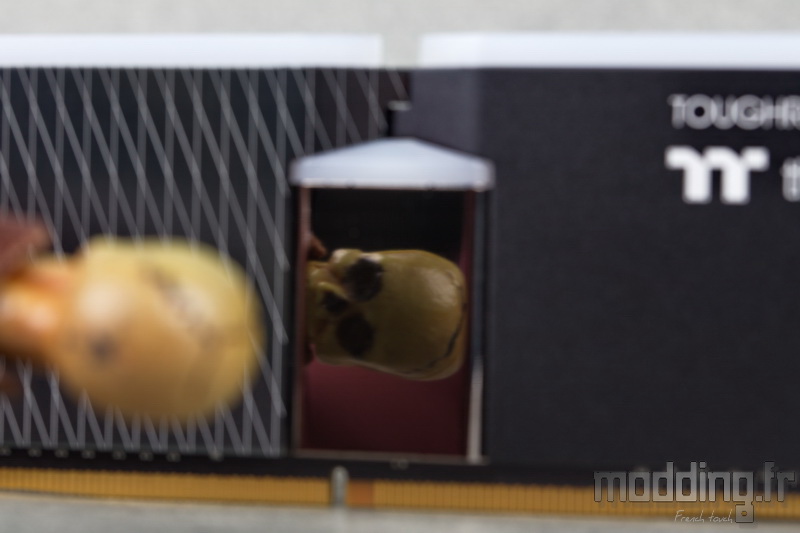

Cet aspect chromé présente une teinte sombre et ne manque pas de refléter tout ce qui se trouve à portée comme notre cher Xray.
La structure translucide positionnée juste au-dessus présente une forme triangulaire et participe au rétroéclairage global de la ToughRam XG RGB dissimulant une paire de LED.

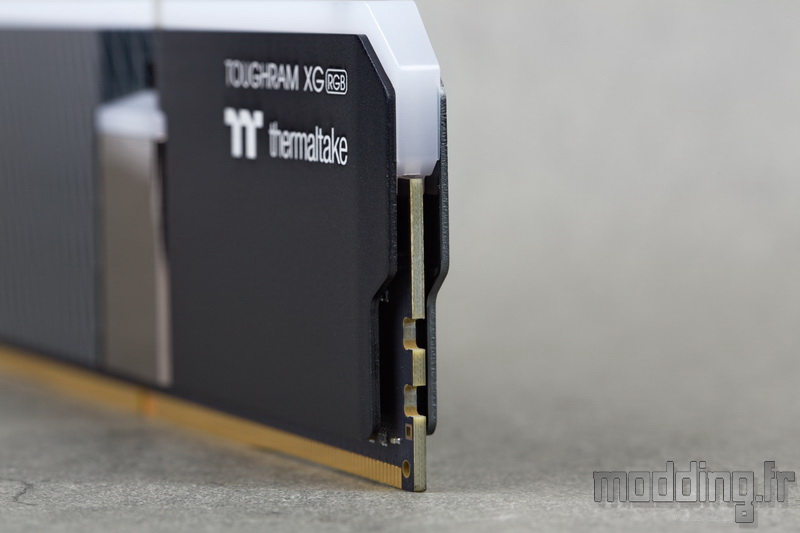

Chacune des plaques en aluminium est dotée d’une épaisseur de l’ordre du millimètre.

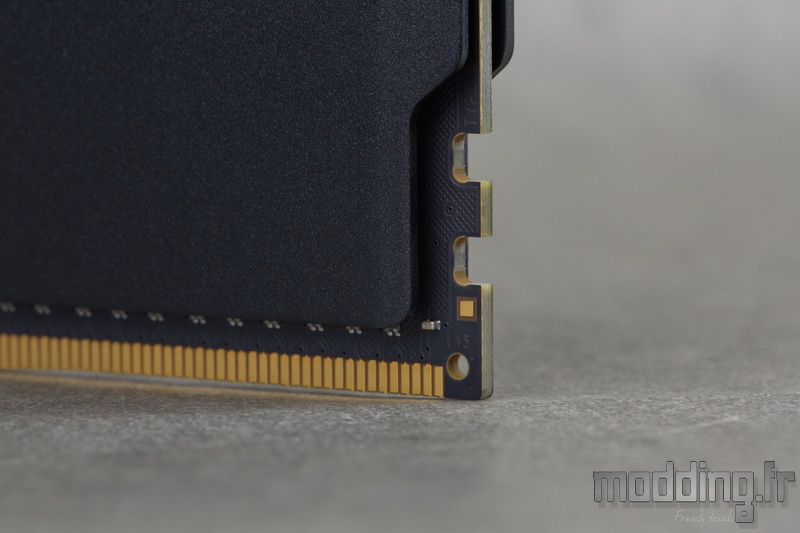

La couleur noire du PCB est devenue un classique du genre, nous sommes bien loin du temps où le PCB affichait une couleur verte.

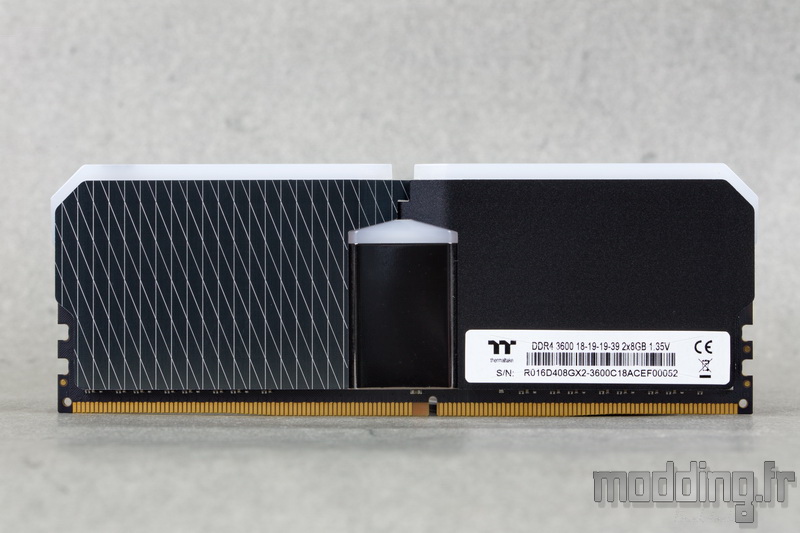

Côté verso, la partie noire reste à droite et la partie grillagée demeure à gauche.
Le nom de la mémoire et le logo de la marque sont absents laissant leur place à une étiquette blanche positionnée dans la partie inférieure du dissipateur.
Cette étiquette mentionne les caractéristiques du kit mémoire ainsi que son numéro de série : R016D408GX2-3600C18ACEF00052.
Nous sommes en présence d’une barrette DDR4 de 8 Go dotée d’une fréquence de 3600 MHz testée à 1.35 V.
Ses temps de latence sont : 18-19-19-39.
Le XMP (Xtreme Memory Profile) est bel et bien présent en version 2.0.

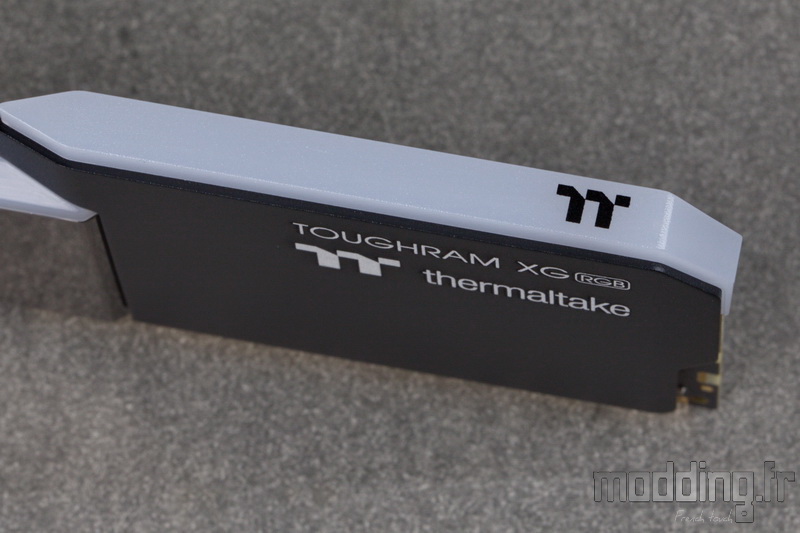

La partie supérieure affiche une couleur blanche. Nous avons une structure en plastique qui révèle un aspect translucide afin de diffuser le rétroéclairage de la ToughRam XG RGB.

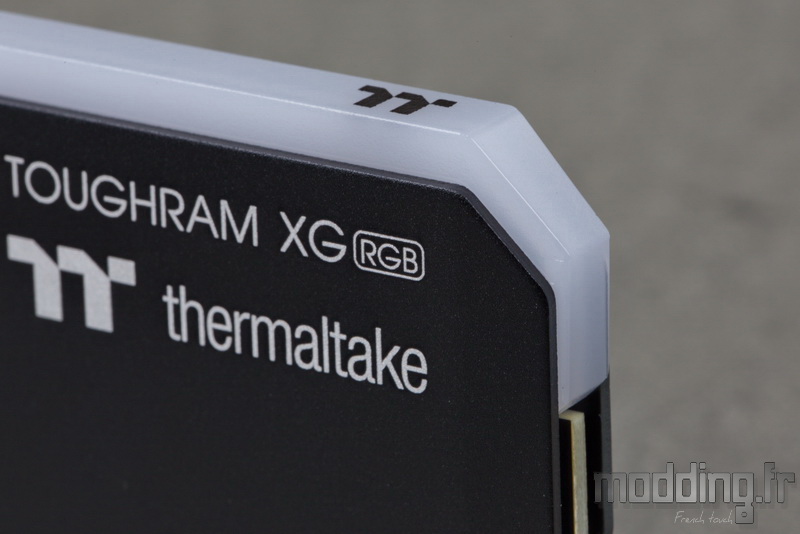

Sur l’extrémité chapeautant les inscriptions blanches, nous avons le petit rappel du logo de la marque avec les lettres TT de couleur noire.

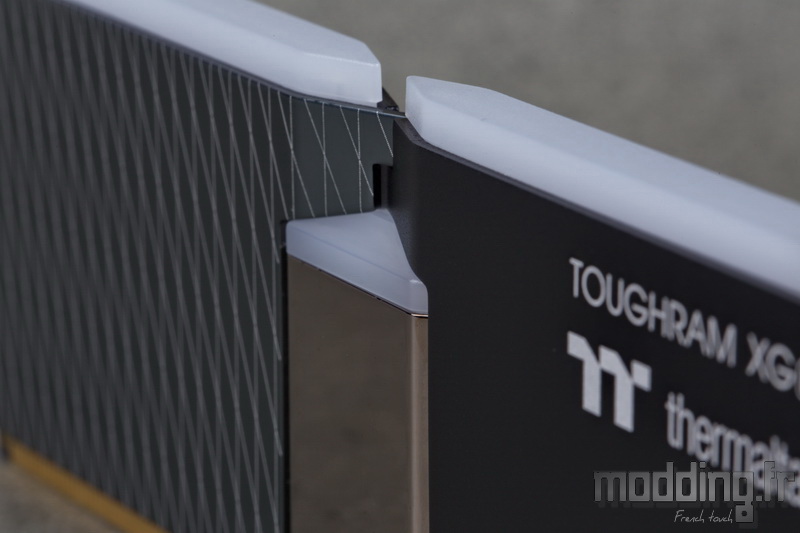

Au centre de la barrette, nous distinguons bien le croisement des deux dissipateurs affichant un X sous lequel prennent place les inserts chromés de part et d’autre de la barrette avec leur propre capuchon translucide.
Ils assurent la continuité du rétroéclairage de la barre supérieure qui se trouve divisée en deux parties distinctes.
La barre supérieure descend sur les extrémités de la barrette ce qui optimise un cran de plus le rétroéclairage aRGB.
D’habitude, nous procédons au démontage des dissipateurs afin d’analyser les entrailles de la barrette mémoire.
Cette étape s’avère délicate, car nous forçons sur les dissipateurs afin que les pads thermiques veuillent bien lâcher prise.
Or l’assemblage si particulier des dissipateurs de la ToughRam XG RGB qui se croisent pour passer d’une face du PCB sur la face opposée rend le démontage encore plus délicat et devant la résistance des plaques en aluminium, nous n’avons pas voulu trop insister.
Voici une photo du PCB issue du site TechPowerUp.
Huit puces mémoires de 1 Go se répartissent sur une seule face du PCB.
Le circuit imprimé à 10 couches est spécialement optimisé avec une couche interne de cuivre de 2 onces qui offre une conduction électrique améliorée.
Thermaltake fait appel à des puces mémoires de la marque SK Hynix.
La marque a soigneusement sélectionné chacune des puces pour les intégrer sur son PCB.
Le PCB demeure d’ailleurs identique au kit ToughRam RGB et ToughRam Z-One RGB, si ce n’est que le rétroéclairage demeure spécifique à la ToughRam XG RGB.
En effet, nous avons un total de 16 LED aRGB au lieu des 10 LED présentes sur les deux autres kits. Toutefois, comme ces derniers, les LED se positionnent de part et d’autre du PCB engendrant 8 zones d’éclairage effectives.
