Le kit mémoire :
Les kits comprenant 8 barrettes concernent principalement les cartes mères dotées du chipset Intel X299 ou AMD X399 et TRX40.
De notre côté, nous avons notre plateforme, basée sur le chipset Intel Z170, comportant 4 slots mémoires.

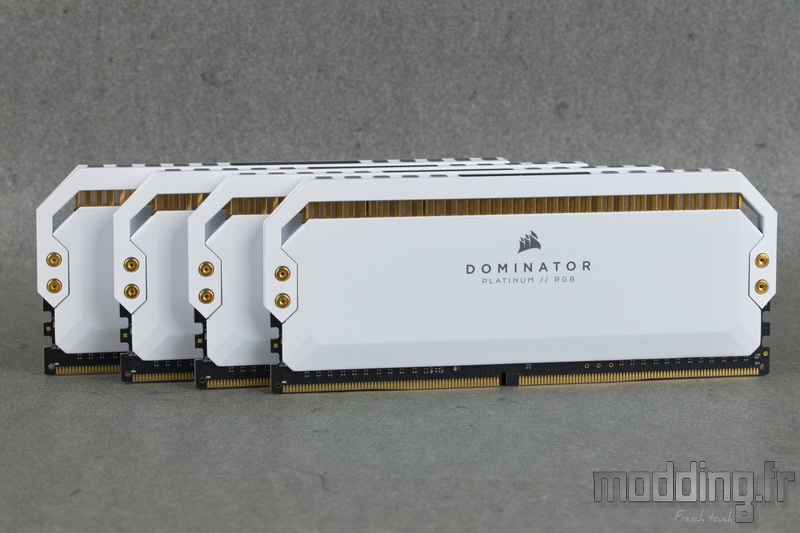

Étant donné que cette nouvelle série Dominator RGB Platinum est maintenant équipée d’un rétroéclairage aRGB, nous avons reçu un kit composé de 4 modules permettant ainsi un affichage optimal des différents effets dynamiques comme nous allons le voir dans la rubrique “Logiciel”.

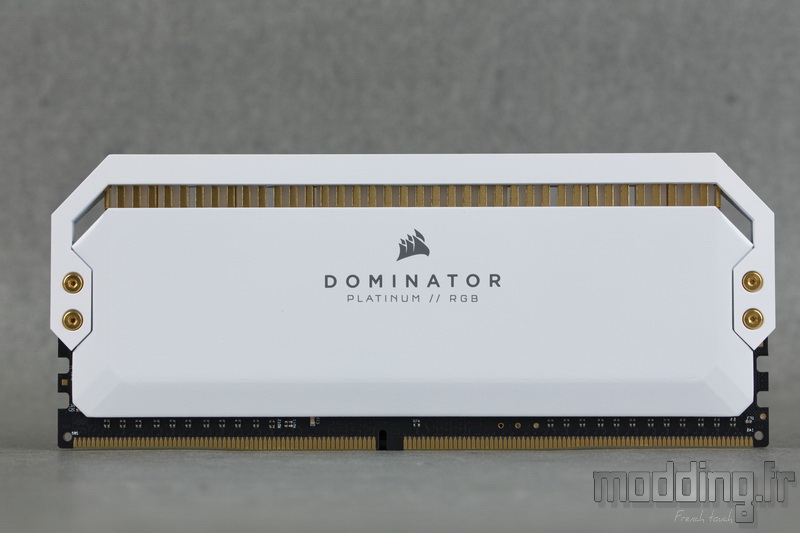

La barrette est dotée d’un dissipateur en aluminium anodisé.
Son design respecte celui de la gamme Dominator avec la présence “obligatoire” de la barre supérieure qui vient fixer les deux faces du dissipateur au niveau de ses extrémités.
Néanmoins, cette nouvelle série Dominator se distingue des anciennes générations avec, notamment, cette barre qui délaisse sa robe argentée pour revêtir une robe dont la couleur est identique à celle du dissipateur.
La Dominator RGB Platinum est légèrement plus haute que le modèle Vengeance RGB Pro avec 55 mm au lieu de 51 mm. Une différence qui peut changer la donne lors de la mise en place d’un gros ventirad.
De notre point de vue, il serait vraiment dommage d’utiliser ce genre de refroidissement lorsque l’on achète ce genre de kit. Son radiateur ou même uniquement son ventilateur vont venir dissimuler, même en partie, le rétroéclairage de ces barrettes.
Ces barrettes comme la plupart des barrettes disposant d’un rétroéclairage vont plutôt s’associer avec un dispositif de refroidissement liquide tel qu’un AIO.

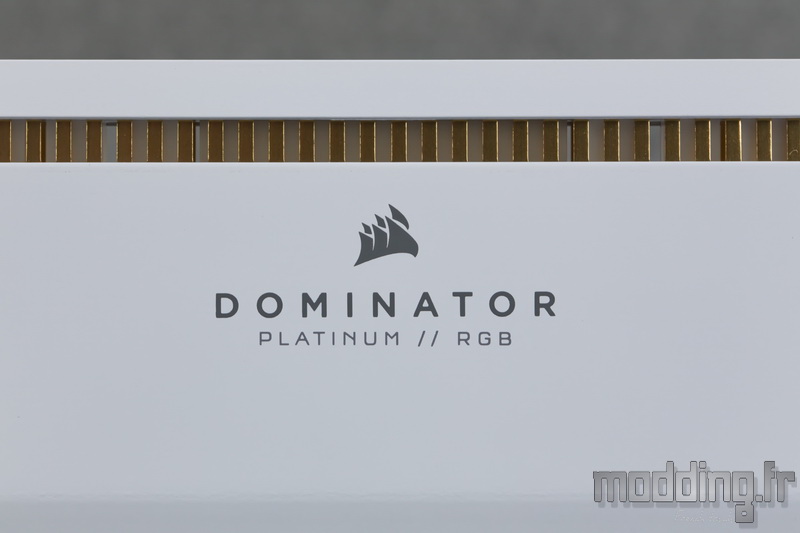

Le logo Corsair, toutes voiles déployées, vient prendre place au centre du dissipateur sous la forme d’un transfert directement collé sur la plaque en aluminium.
Il est accompagné du nom du kit mémoire et l’ensemble revêt une teinte grise.
Lors du précédent test, nous écrivions : “Pour le moment, la marque ne semble pas envisager d’autres couleurs sur cette nouvelle gamme, mais avec la tendance actuelle du blanc… Qui sait !”
Il aura fallu attendre un peu plus d’un an pour voir débarquer la version blanche de cette gamme Dominator Platinum RGB.
L’aluminium des dissipateurs présente une anodisation blanche dotée d’un aspect satiné.
On remarque au passage l’absence d’un quelconque relief sur les dissipateurs comme c’est le cas sur les précédentes générations Dominator Platinum. La surface reste lisse.
Un style bien plus sobre afin de ne mettre en avant que le rétroéclairage des barrettes.

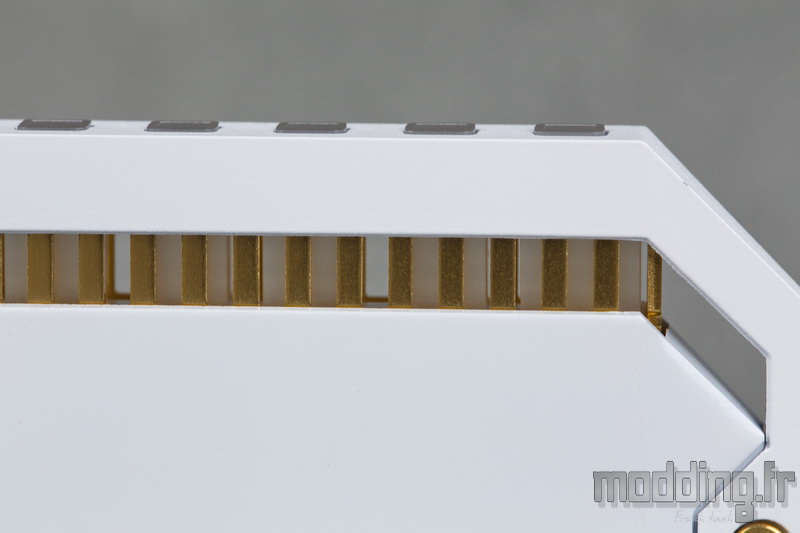

Pour autant, sans mettre ne action les LED, Corsair soigne le style de ces barrettes et l’on note la présence d’une petite touche dorée que l’on retrouve sur les petites ailettes ainsi que…

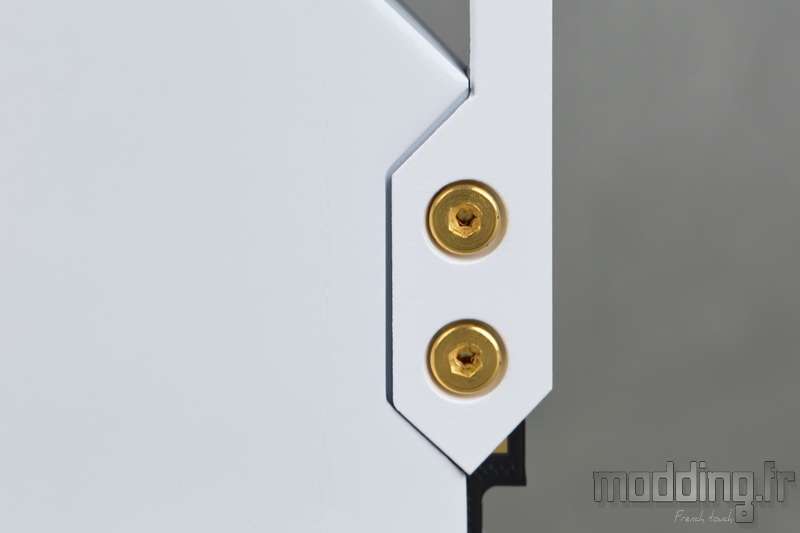

… Sur les petites vis d’assemblage dotées d’une empreinte à six pans.
La barre supérieure intègre, à ses extrémités, ces vis qui fixent les plaques du dissipateur entre elles et prennent ainsi en sandwich le PCB embarquant les puces mémoires.

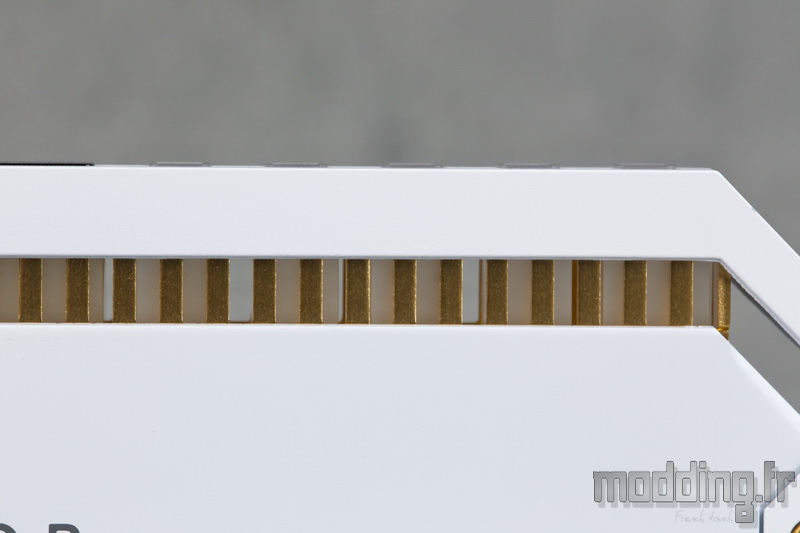

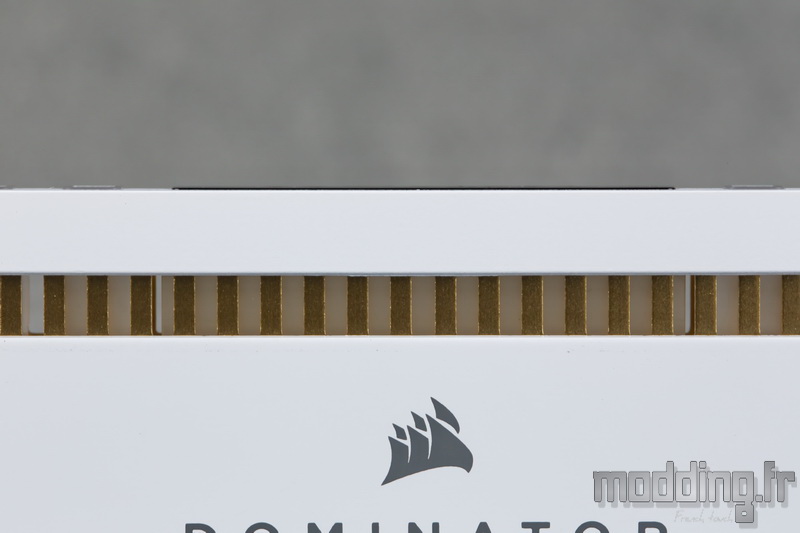

Une barre qui vient chapeauter les nombreuses ailettes caractérisant la série Dominator depuis qu’elle existe.
Vestige de la DDR2, ces ailettes avaient une fonction de dissipation, maintenant il s’agit de garder le style de cette gamme qui depuis la DDR3 intègre cette barre supérieure.
Ces ailettes ne sont que l’ombre d’elles-mêmes et n’occupent plus l’épaisseur de la barrette. Elles viennent seulement habiller sous la forme d’une grille, les différents diffuseurs en plastique translucide qui propagent le “flux photonique” issu des LED présentes au-dessus du PCB.
Comme on peut le voir, on distingue cinq colonnes disposées de chaque côté de…
… La partie centrale constituée d’un bloc plus large.
Chacune de ces structures translucides émerge d’un dixième de millimètre au niveau de la barre supérieure.

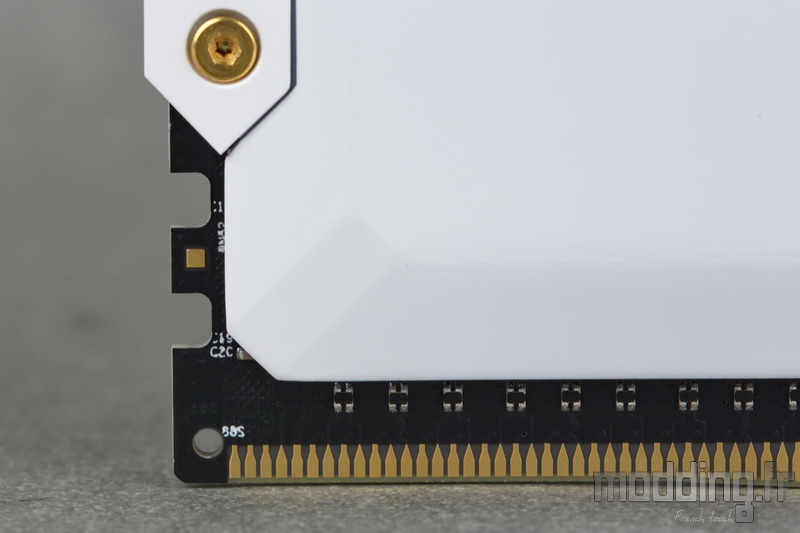

Le PCB embarquant les puces mémoires est de couleur noire.
Ce qui est maintenant devenu un standard pour les constructeurs délaissant ainsi la couleur verte que l’on avait à une certaine époque (bien lointaine…).

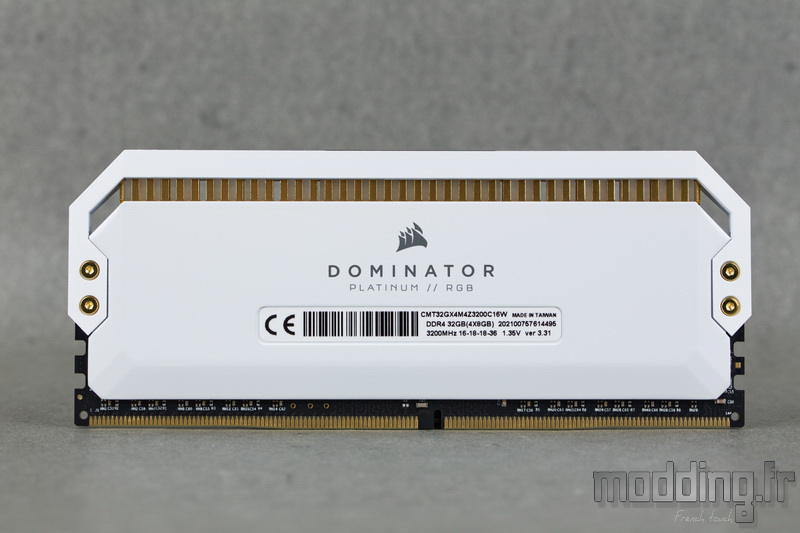

La face opposée ne diffère que très peu.

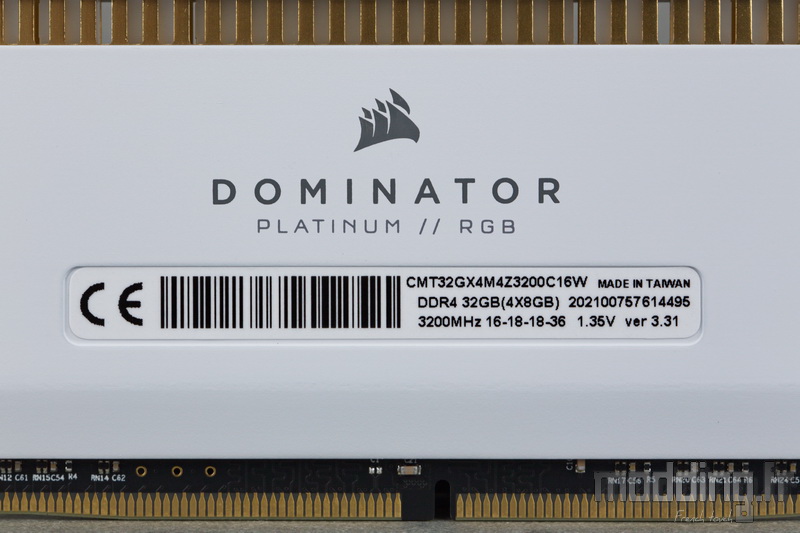

Corsair rajoute juste une étiquette mentionnant les caractéristiques du kit mémoire.
On y trouve la référence du kit ainsi que sa capacité, mais surtout la fréquence des puces mémoires et leurs timings, sans oublier la tension d’alimentation.
Notre kit de 32 Go est alors composé de 4 barrettes de 8 Go fonctionnant à une fréquence de 3200 MHz testée à 1.35 V, avec les timings suivants : 16-18-18-36.
On nous a communiqué une astuce qui permet de connaitre le type de puce mémoire installé sur le PCB :
- ver 3.xx : Puces Micron D-die
- ver 4.xx : Puces Samsung B-die

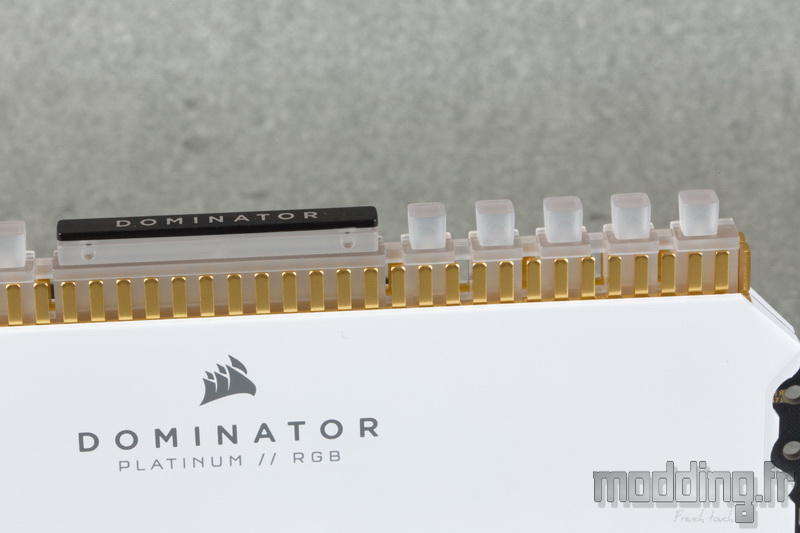

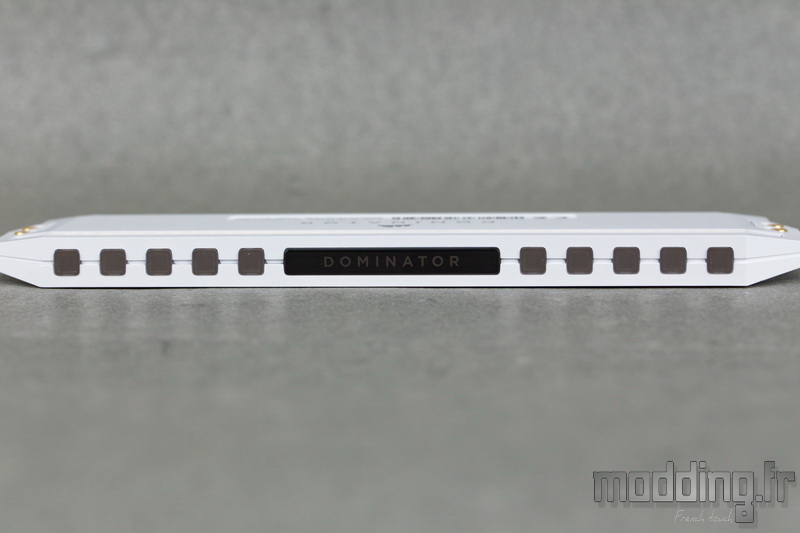

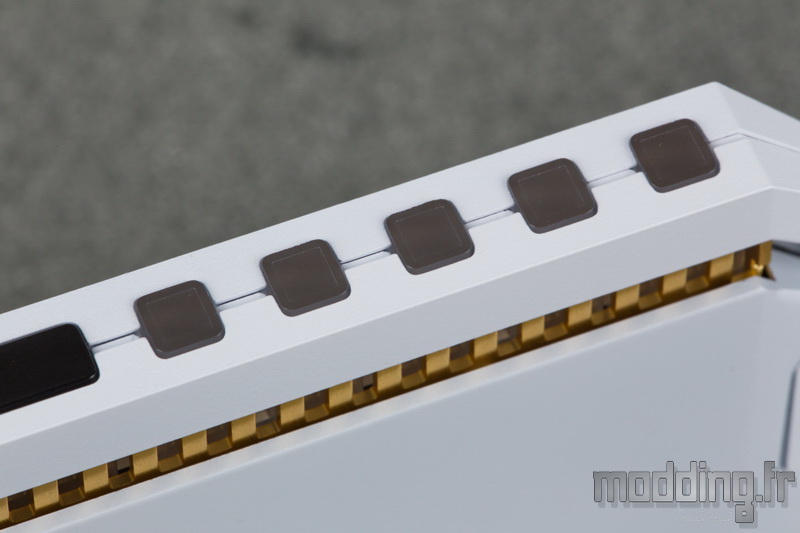

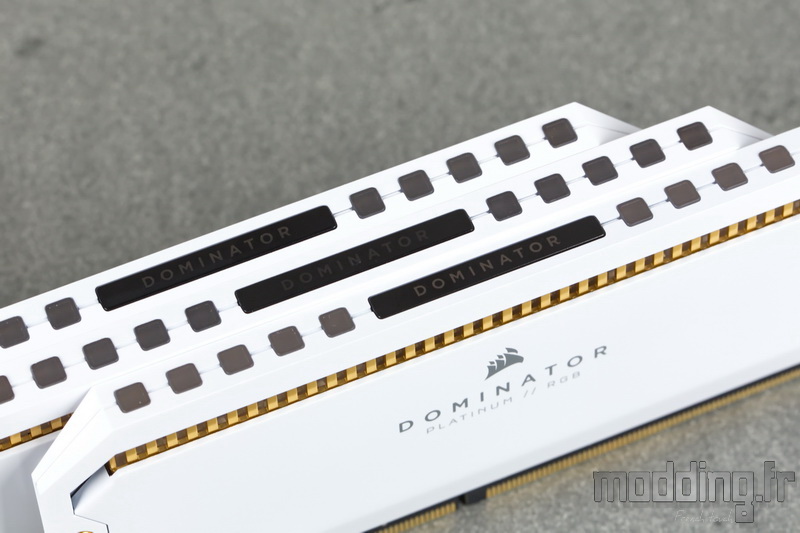

La vue de dessus révèle le sommet des structures translucides qui viennent percer la barre supérieure en aluminium.
On retrouve le sommet de nos cinq colonnes qui se positionnent de part et d’autre de la large structure médiane.

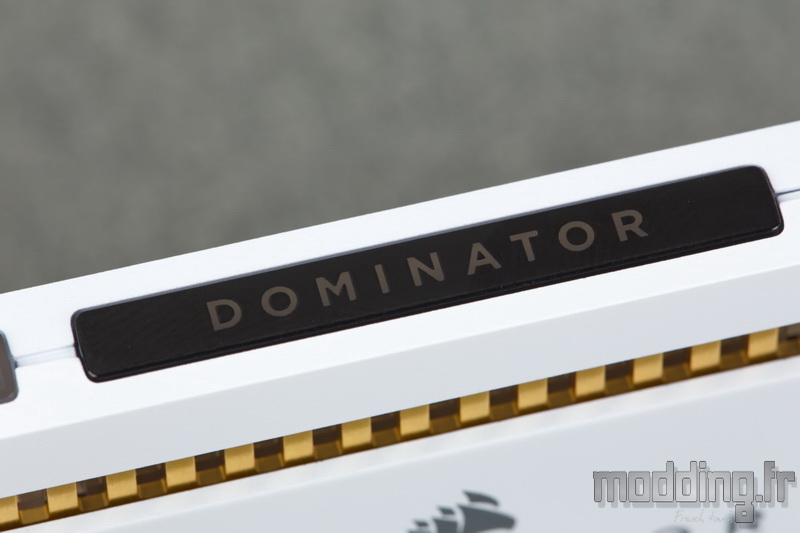

Cette dernière est coiffée d’une plaque noire ne laissant apparaître que les lettres DOMINATOR gravées au laser.

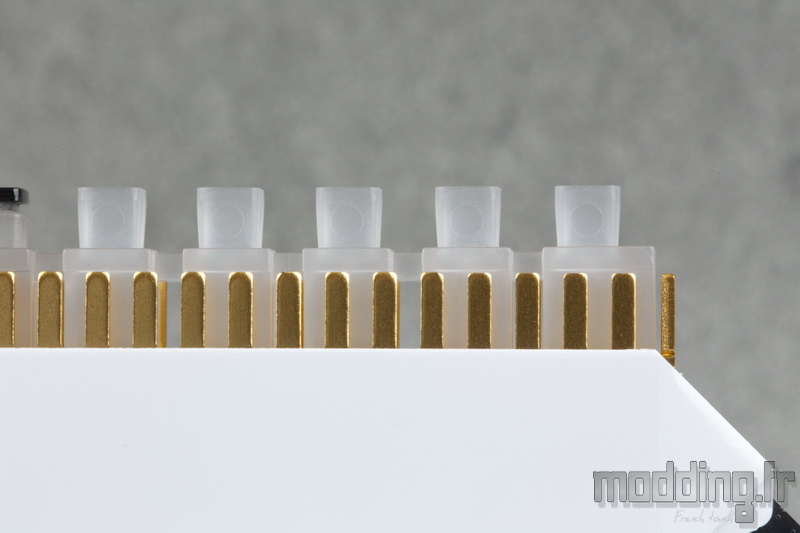

Le sommet des colonnes prend une forme carrée avec les coins arrondis.
Chacune d’elle diffuse la lumière émise d’une unique LED alors que la plaque centrale est positionnée sur deux LED.
Nous avons vu l’aspect extérieur de la Dominator RGB Platinum White, nous allons voir ce que nous cachent les dissipateurs.
Pour cela, nous retirons les petites vis placées à chaque extrémité du rail supérieur.

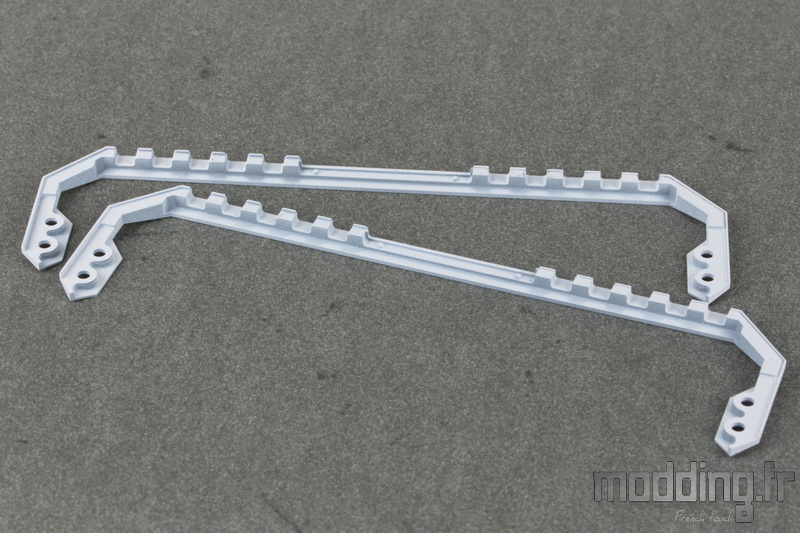

La Top Bar est en deux parties prenant en charge les différentes colonnes translucides en plus d’assurer la fixation des deux dissipateurs.
La structure translucide est placée juste au-dessus des 12 LED présentes sur chacune des barrettes mémoires.
On distingue la plaque gravée DOMINATOR se positionnant sur la large structure médiane.
Les ailettes “factices” font le tour de cette structure en plastique.
Corsair ne mentionne nulle part si elles sont juste en aluminium anodisé ou s’il s’agit d’un placage à l’or fin 18 carats.
Nous retenons la première hypothèse.
Seule la face externe du dissipateur profite de cette anodisation.

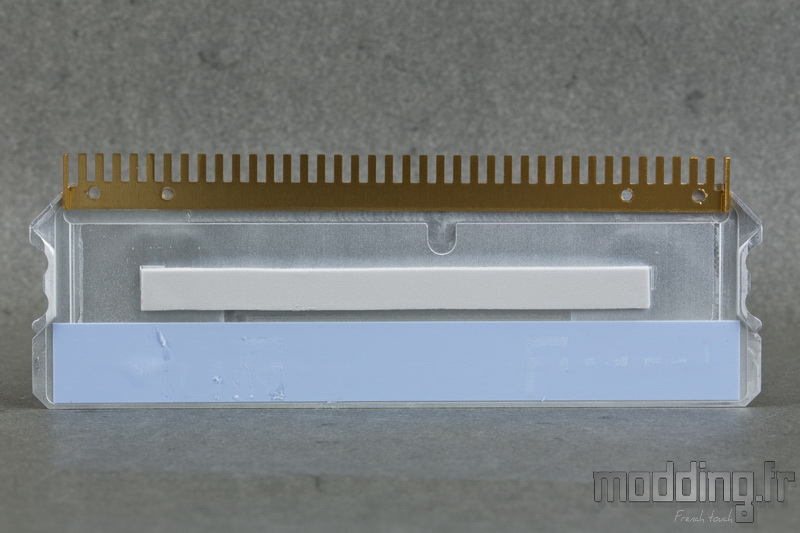

On remarque la présence de deux pads thermique.
Il s’agit de la technologie de refroidissement brevetée Dual-Path DHX qui refroidit à la fois les puces mémoires (large pad bleu) et le circuit imprimé (pad blanc).
Le pad thermique du haut entre alors en contact avec la partie dorée du circuit imprimé.

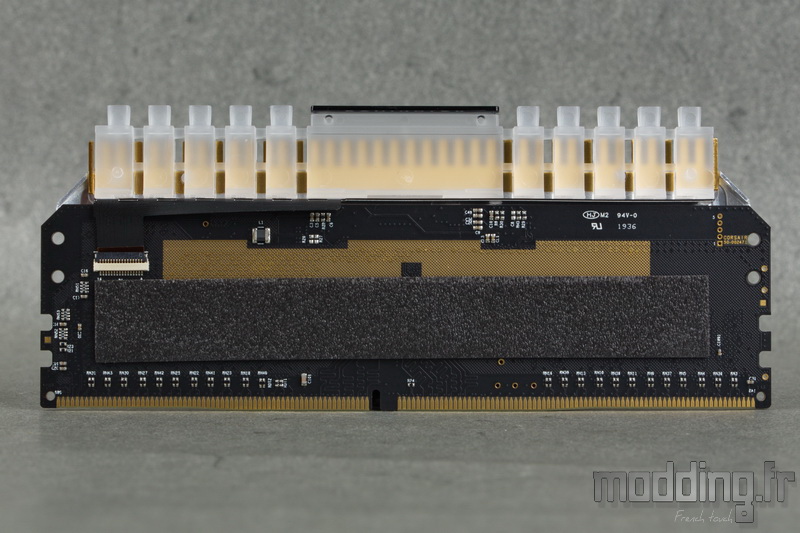

L’une des faces du PCB est exempte de puces mémoires. Une bande en mousse noire vient combler l’épaisseur de ces dernières afin que le dissipateur vienne s’appuyer dessus.

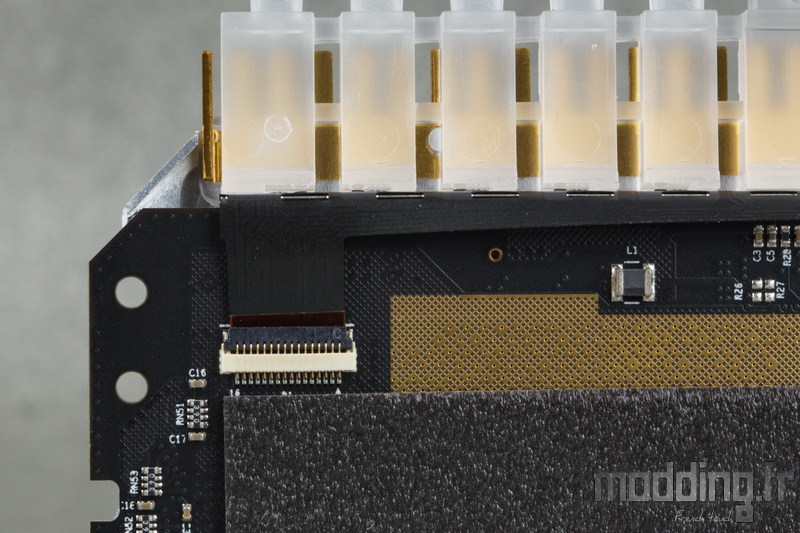

Les LED aRGB ne sont pas directement soudées sur le PCB comme nous avons l’habitude de voir.

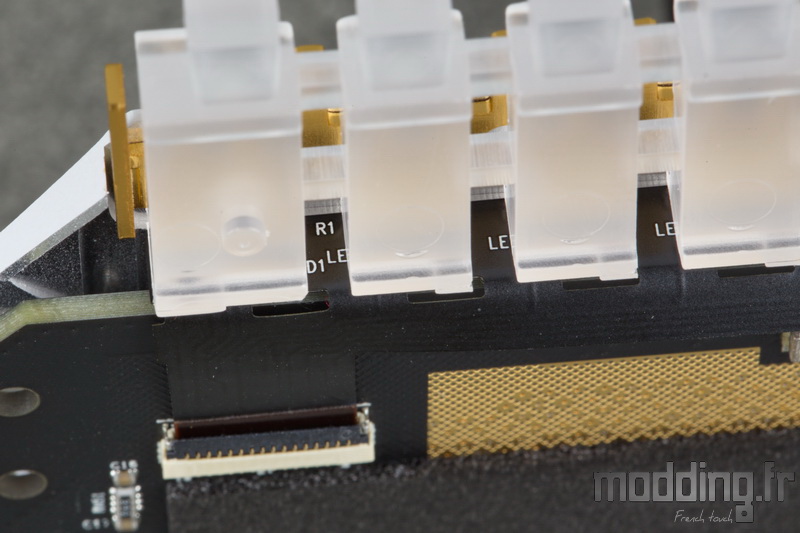

Elles sont disposées sur une fine bande se positionnant directement sous la structure translucide. La bande est connectée au PCB par le biais d’une nappe.
Corsair utilise les nouvelles LED Capellix nettement plus petites et moins épaisses que les LED aRGB classiques. On passe d’un volume de 2.8 mm³ à 0.2 mm³ !
Elles offrent un gain de 60 % en matière de luminosité tout en étant plus économes de 40 %. Si l’on se réfère à Corsair, elles ont aussi une durée de vie plus longue de 35 %.
La différence de taille est conséquente !

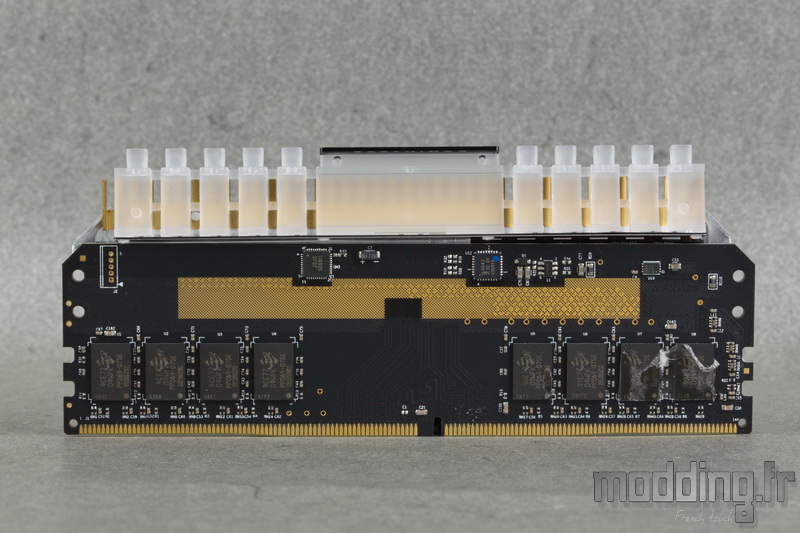

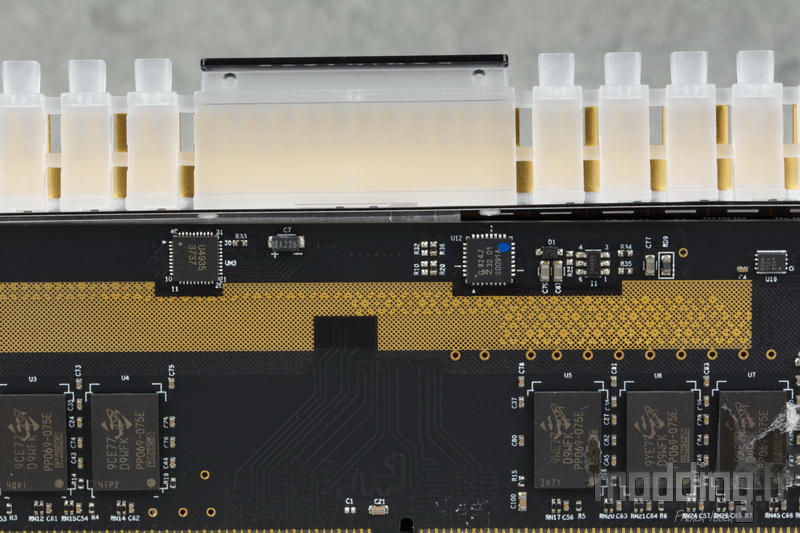

L’autre face du PCB embarque les puces mémoires.
Un PCB composé d’un circuit imprimé, à 10 couches, personnalisé “hautes performances” qui garantit la qualité et la stabilité de signal.
Corsair précise sur son site que les puces mémoire sont : “sélectionnées à la main et rigoureusement testées“.

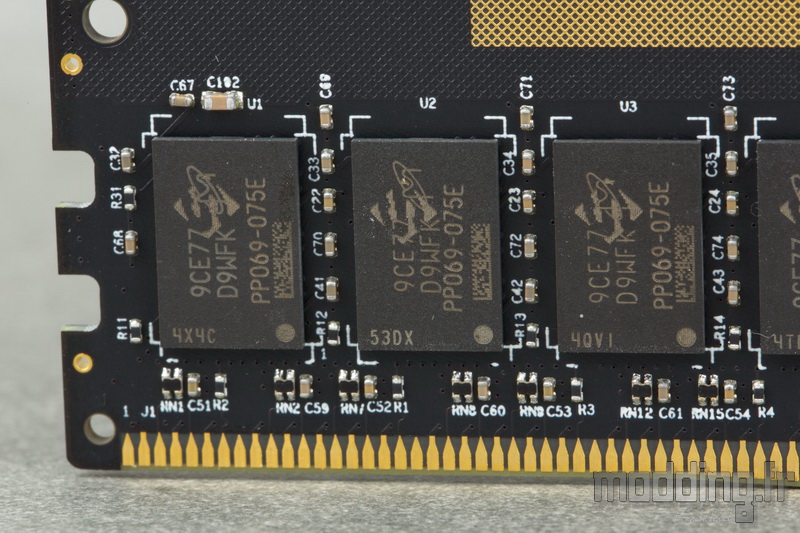

Chaque barrette de notre kit embarque 8 puces mémoires de 1 Go issues de la marque Micron.
Le PCB est refroidi sur ces deux faces avec ce revêtement doré qui est en contact avec le pad thermique présent sur la face interne du dissipateur qui lui est dédié.
Vous hésitez entre la version blanche ou la version noire de la Dominator Platinum RGB ?
Nous vous laissons jouer avec le curseur afin de comparer les deux modèles.
