L’intérieur :

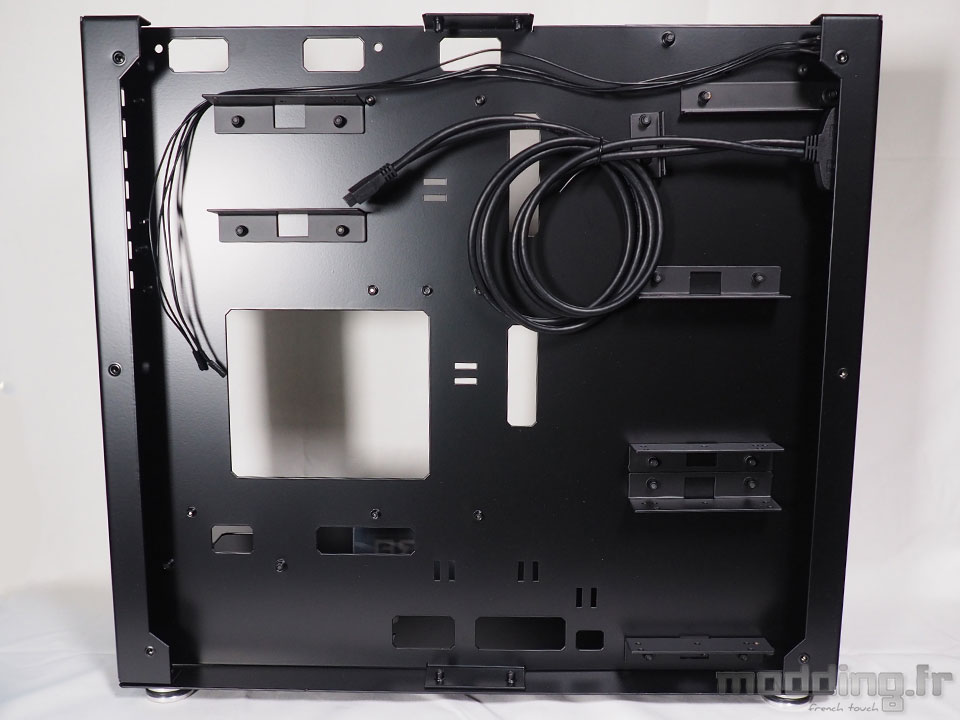

En retirant donc ces huit vis, on révèle l’arrière du panneau principal. A gauche de haut en bas, un emplacement 2,5″, l’ouverture pour le CPU, les passes câbles, à droite l’emplacement du lecteur DVD slot-in, puis deux emplacements 3,5″.

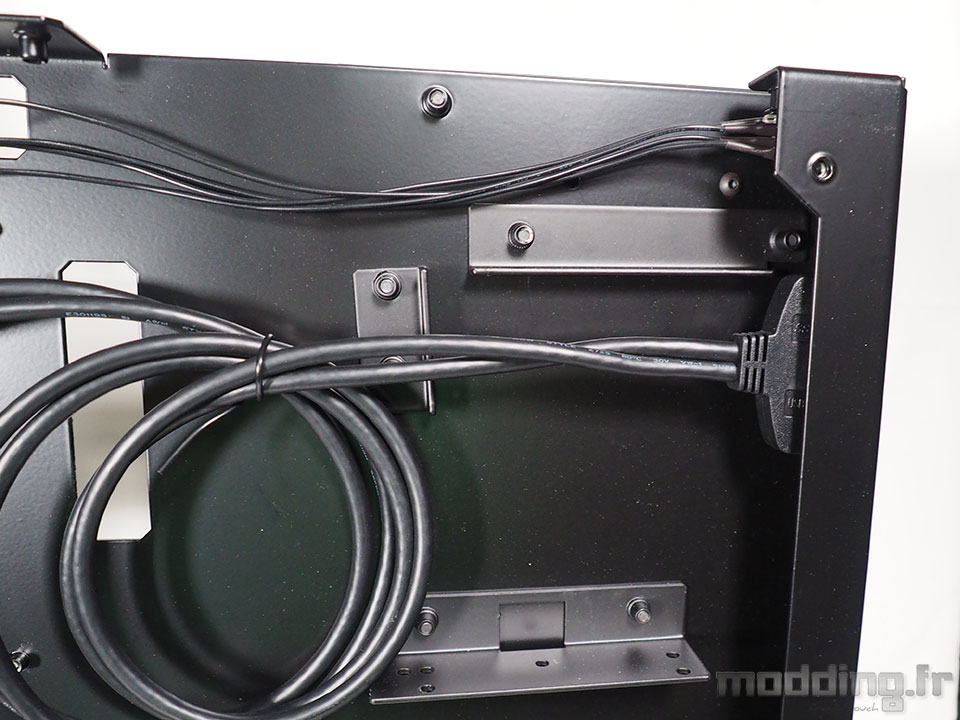

Le cable USB 3.0 interne passe devant le slot du lecteur DVD. Ce dernier se fixe via l’équerre supérieure, celle à gauche vient servir de cale. On peut retirer les équerres pour les positionner correctement via des vis de l’autre côté du panneau. On a donc un insert fileté du côté de l’équerre, et ce sera comme ca tout du long.

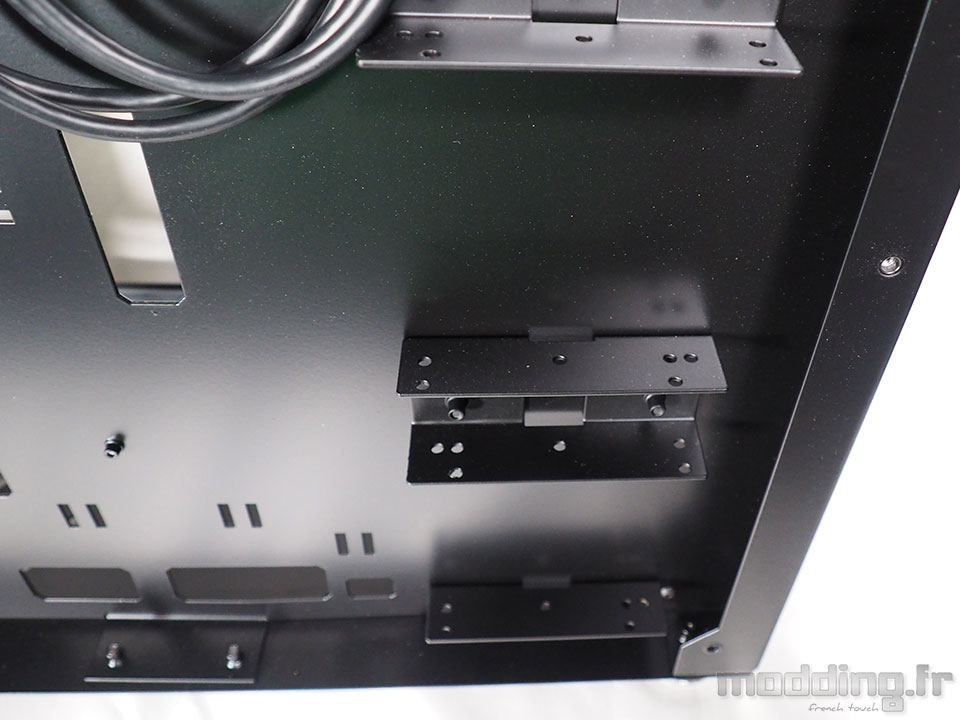

En dessous on a donc les deux slots 3.5″ qui fonctionnent sur le même principe.

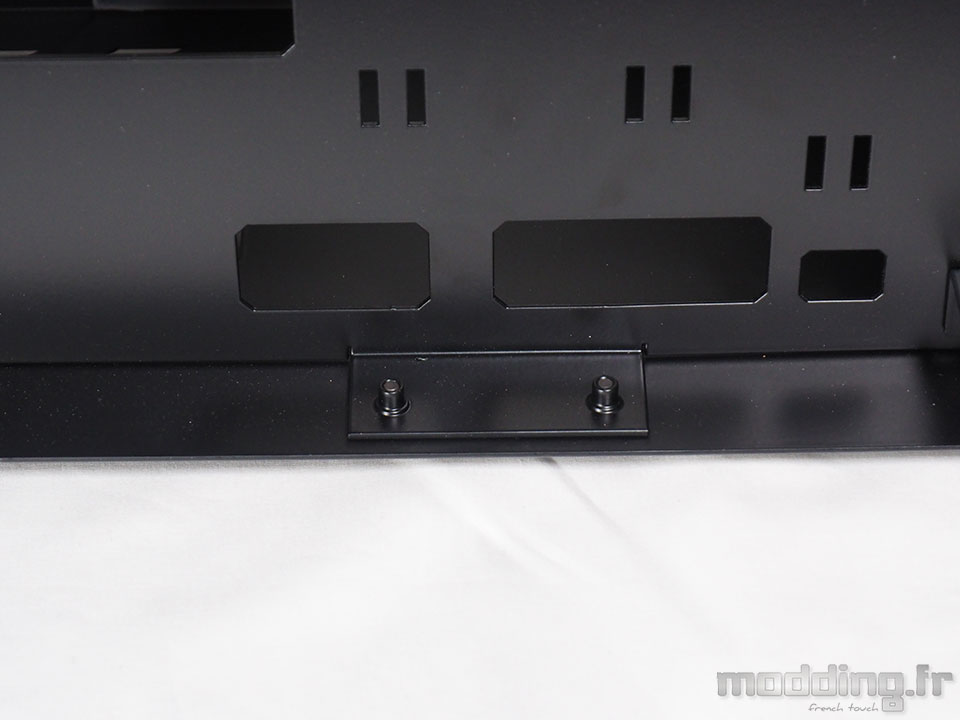

Le panneau est fixé par le bas via un pli et deux vis.

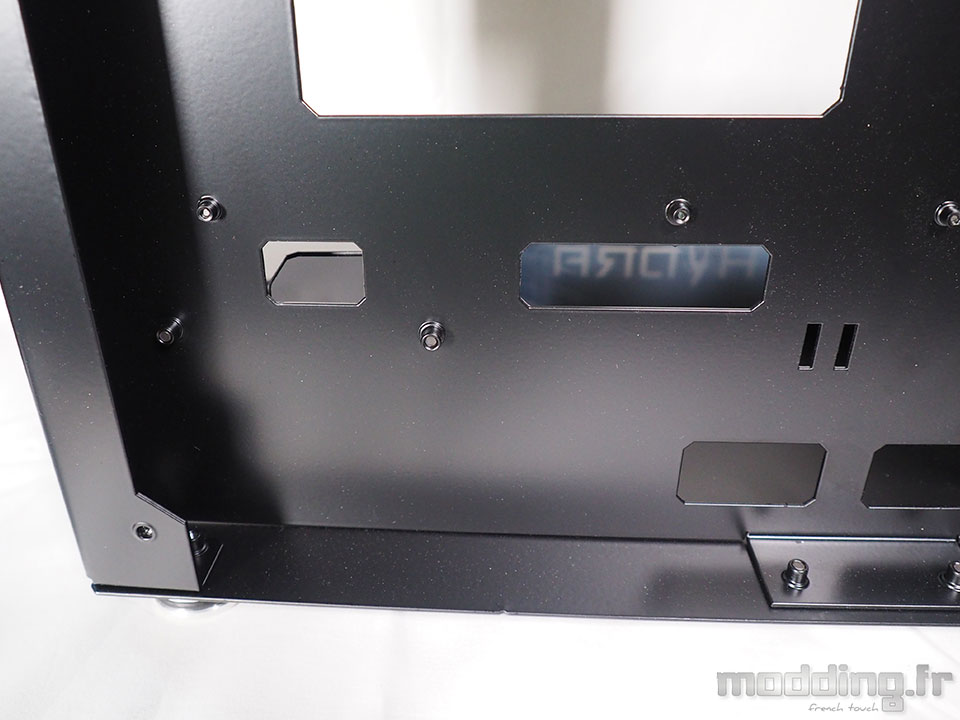

Ainsi que dans les deux coins, via de beaux pliages.

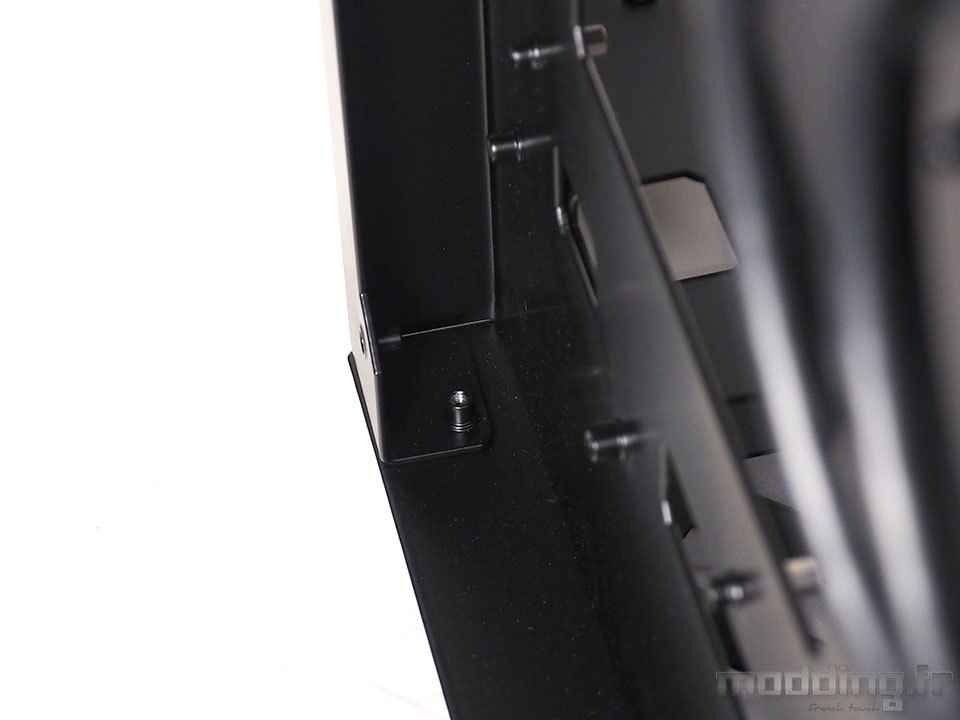

Toujours le même principe, un rivet fileté et une vis.

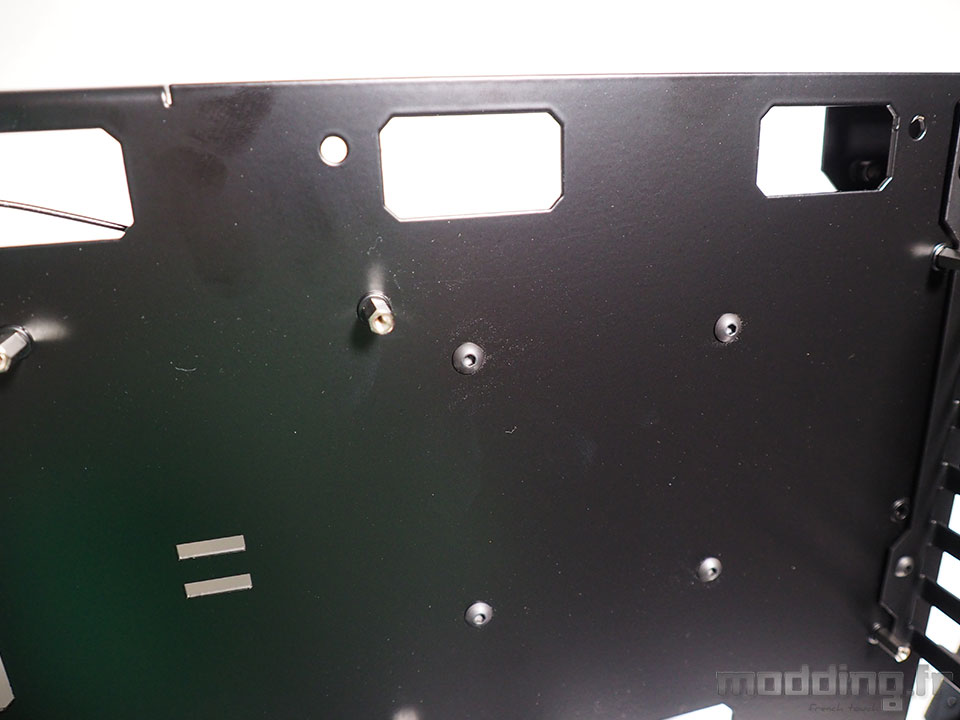

Ca donne donc une multitude de vis côté carte mère, qui sont heureusement sobres.
