Tests :
Config de test :
Niveau sonore
Les ventilateurs du GX 909
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

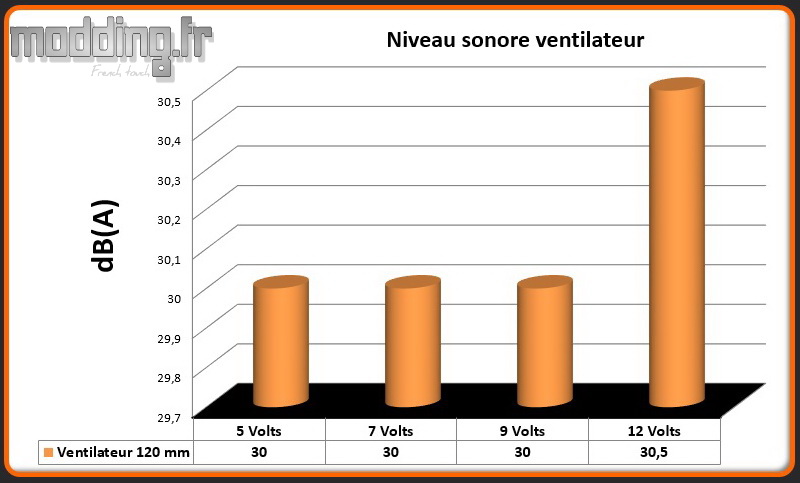

Niveau sonore

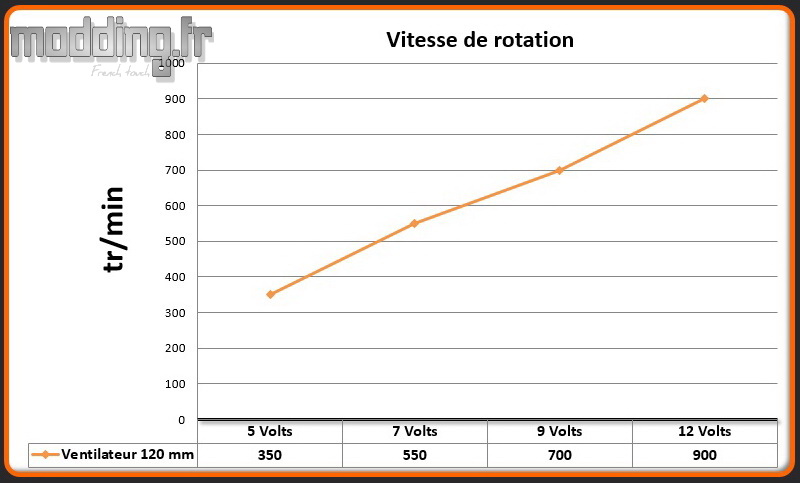

Vitesse de rotation
C’est à se demander si on a bien branché le ventilateur !!!!
A 12 V, on ne l’entends pas ! Alors autant vous dire qu’il reste inaudible quelque soit la tension que l’on applique.
Ambiance sonore
Le sonomètre est placé à deux endroits :

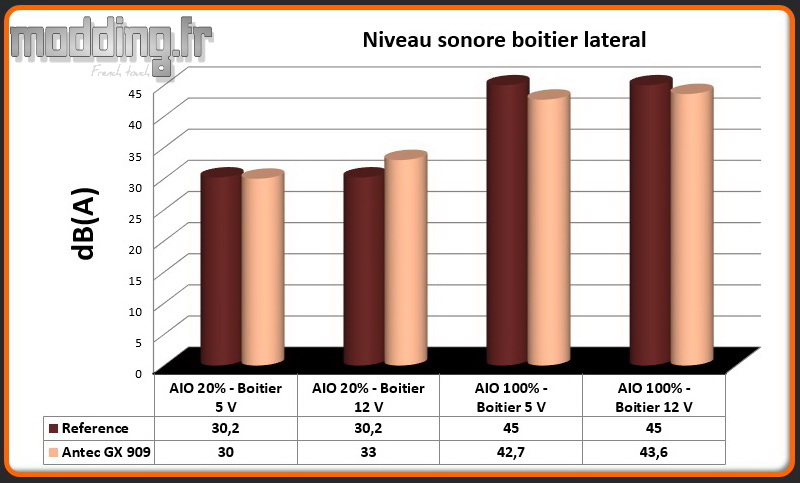

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

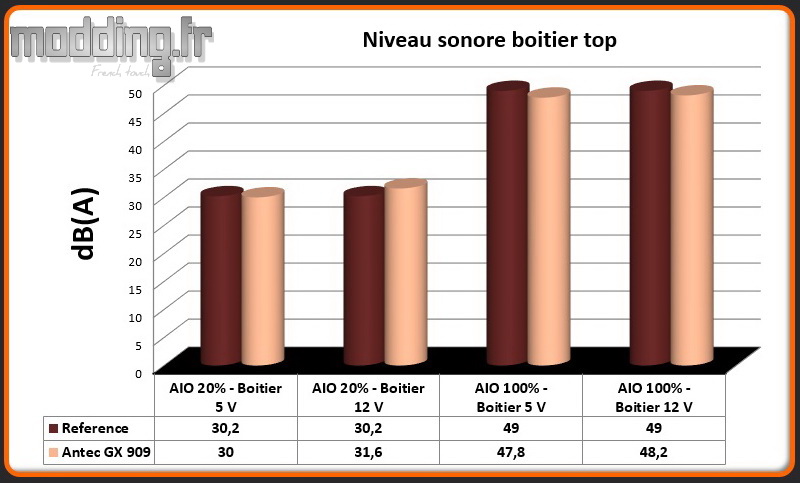

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Silent Loop 120 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Silent Loop 120 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique est à 0 tr/min (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé “référence” du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 120 se positionnent dans le boitier.
Même avec trois ventilateurs dans le boitier, une fois que l’ensemble de la ventilation est au repos, le GX 909 se révèle être extrêmement silencieux !!!

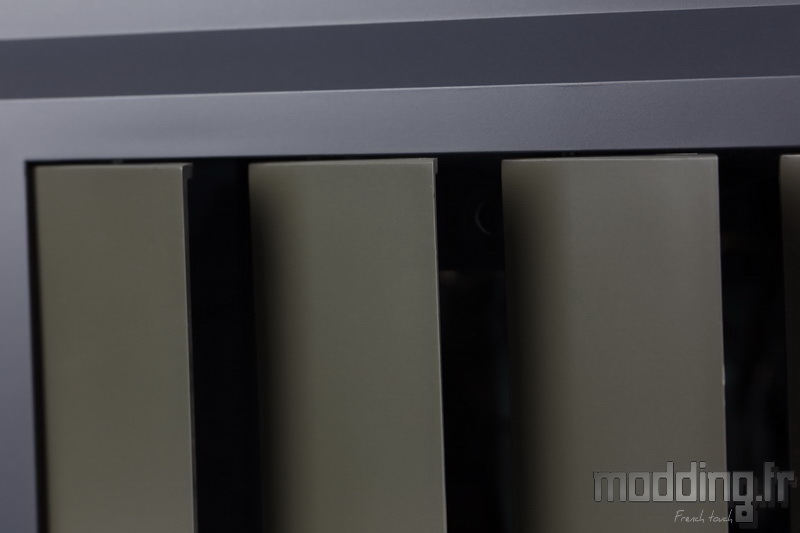

On ne note aucune différence avec les ailettes baissées ou relevées.
La colonne “AIO à 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config.
En passant la ventilation à sa vitesse maximale, le niveau sonore devient audible mais cela est lié surtout à la présence de notre AIO. On ne note qu’une augmentation minime avec les trois ventilateurs du boitier tournant à pleine vitesse.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Silent Loop 120 est configuré par le logiciel Gigabyte comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

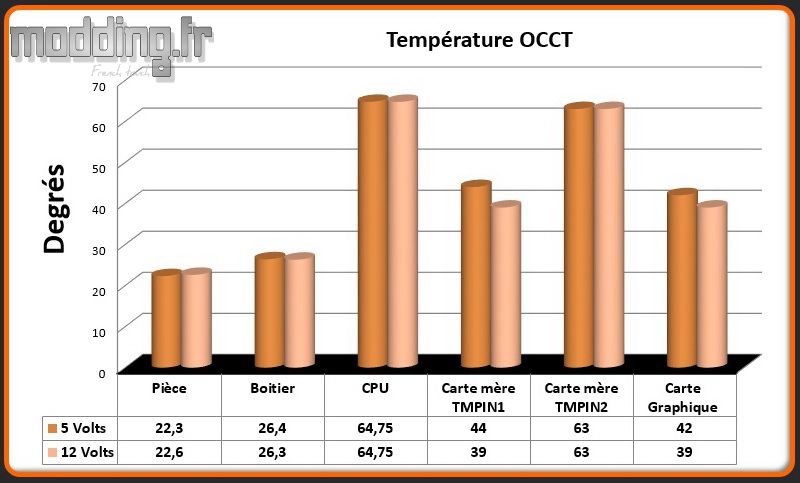

OCCT CPU

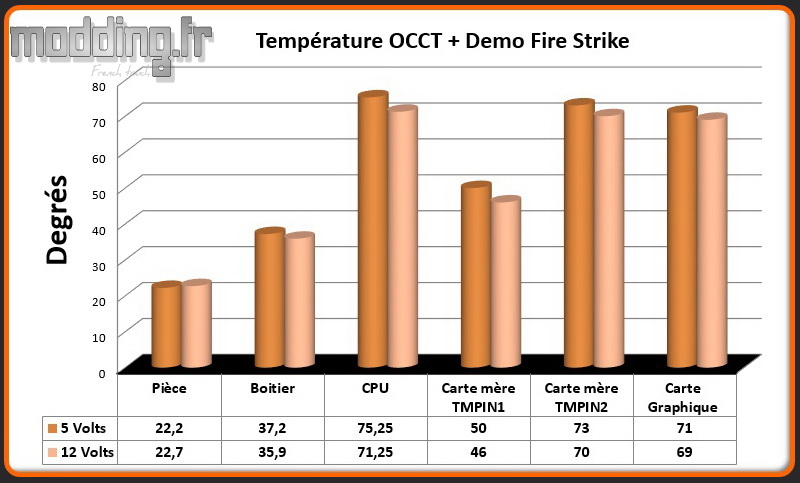

OCCT CPU + Fire Strike
Le passage de 5 V à 12 V améliore les performances de refroidissement essentiellement lors du test combiné où on gagne jusqu’à 4 degrés du coté du processeur.
La différence est notable, dans les deux cas de figure, du coté de la carte graphique qui profite pleinement du flux d’air engendré par les deux ventilateurs placés à l’avant du GX 909.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de comparer la capacité du boitier à évacuer la chaleur engendrée par les composants une fois enfermés dans le boitier.
Nous prenons seulement en compte les résultats du test du boitier effectué avec les ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU

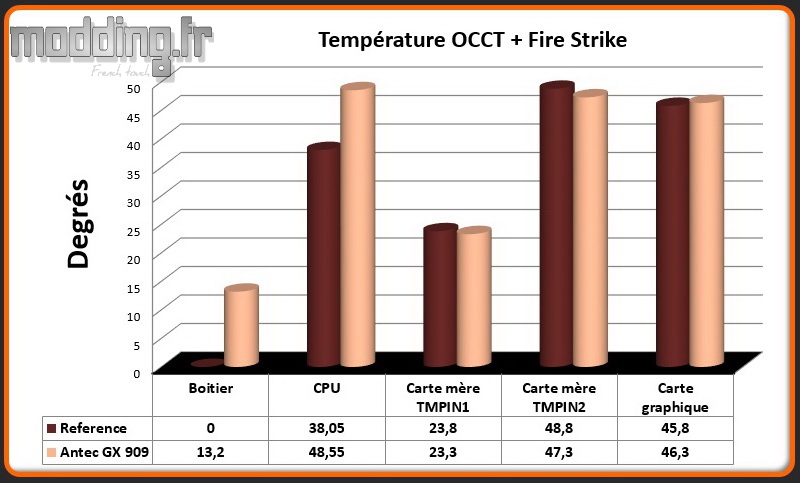

Comparatif OCCT CPU+Fire Strike
Comme il faut un début à tout, le GX 909 est le premier boitier a se confronter à notre nouvelle config de test… D’où l’absence des autres boîtiers précédemment testés.
Le CPU est, bien sûr, plus à l’aise avec l’AIO en dehors du boitier. On note que la différence s’accentue avec le test combiné … Cela s’explique par la montée en température de la carte graphique et dont la chaleur dégagée ne va pas améliorer les performances de l’AIO puisant son air à l’interieur du boitier. Les ventilateurs du boitier sont certes très silencieux mais ne parviennent pas pour autant à engendrer un flux d’air conséquent de façon à palier l’augmentation de la température au sein du boitier.
