Montage :
On commence par le montage du disque dur 3.5″.
L’opération ne requiert aucun outil.

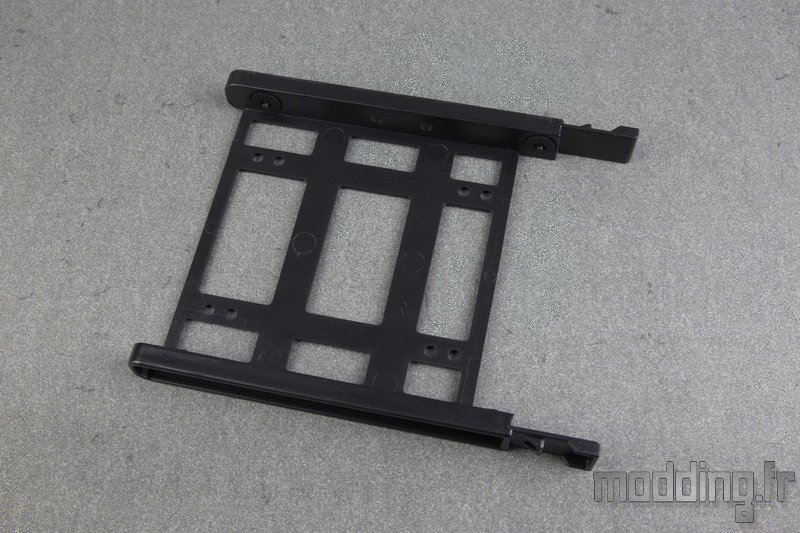

Le tiroir est doté de 4 ergots qui prennent en charge le disque dur. On note la présence de rondelle en caoutchouc pour assurer le rôle de silentbloc.
On positionne l’un des bords du disque dur afin de faire coïncider ses points de fixation en face des ergots du tiroir.
On exerce une pression sur le bord controlatérale du tiroir afin de pouvoir glisser le disque dur et de positionner les autres ergots en face des deux autres points de fixation du disque 3.5″.

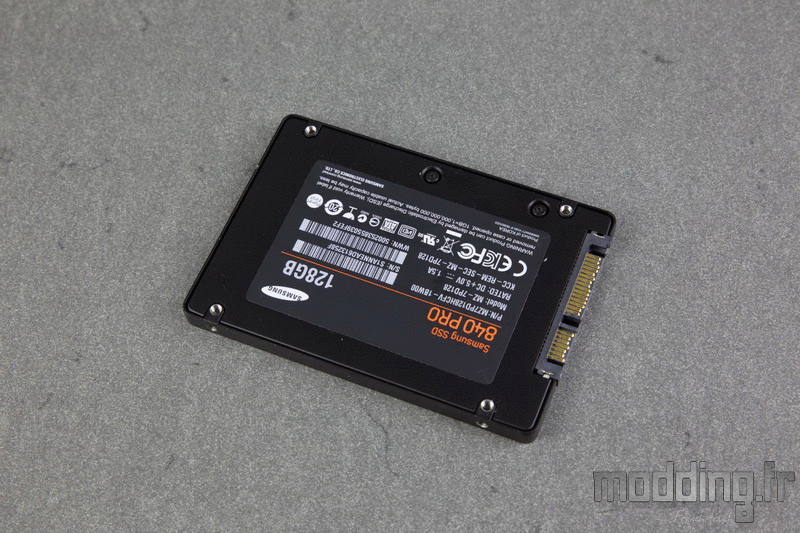

La fixation d’une unité de stockage 2.5″ nécessite un tournevis cruciforme.
La fixation se fait par en-dessous et nous utilisons 4 vis M3 incluses dans le bundle.
On remarque que l’on peut positionner l’unité de stockage +/- en arrière.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et de les enfoncer jusqu’à entendre le petit “clic” assurant la bonne mise en place des tiroirs.

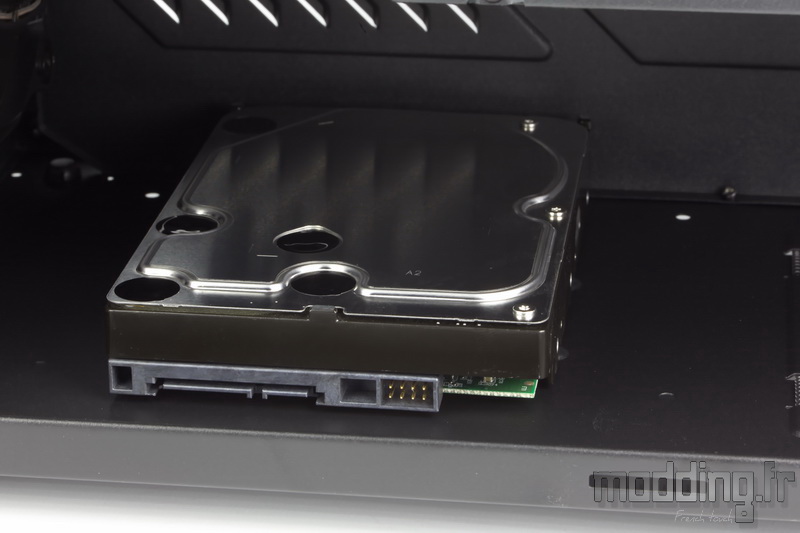

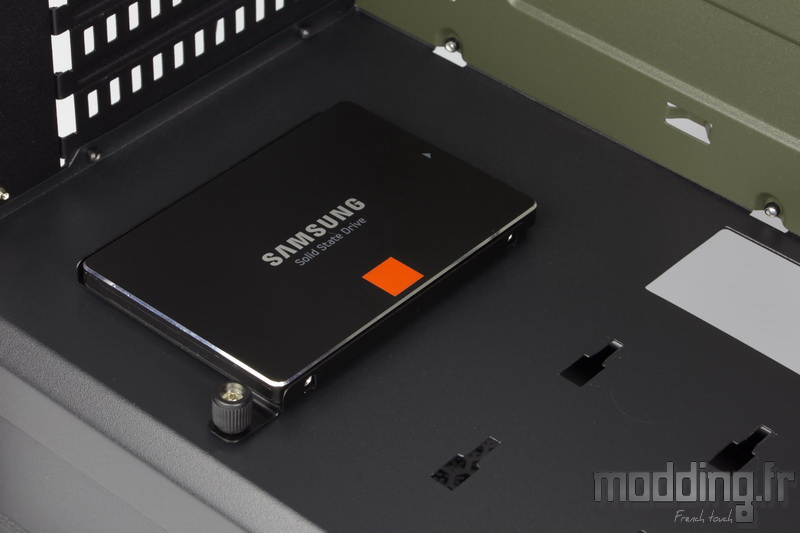

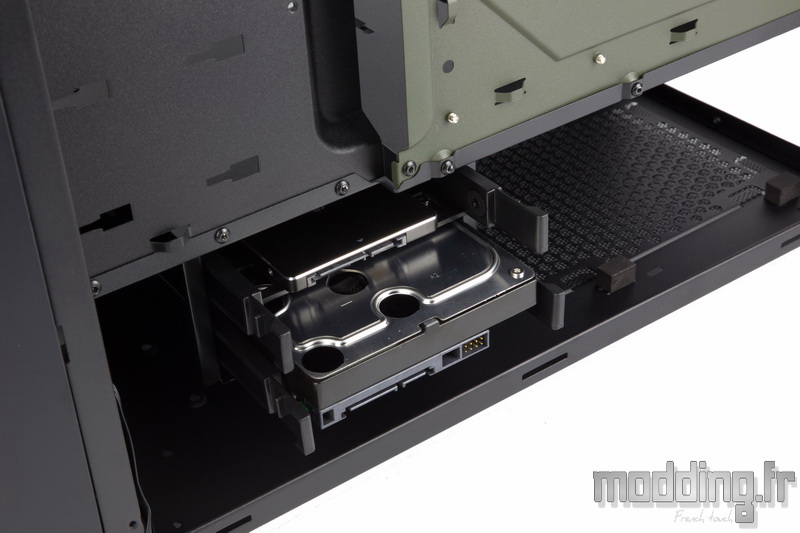

Si on décide de ne pas utiliser la cage HDD, on peut alors fixer un disque dur 3.5″ directement sur la base du châssis.
Par contre Antec ne fournit pas les silentblocs.

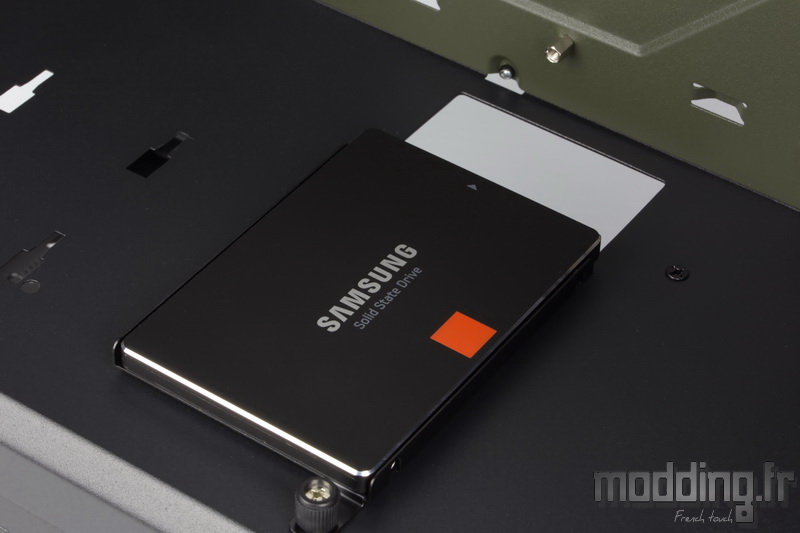

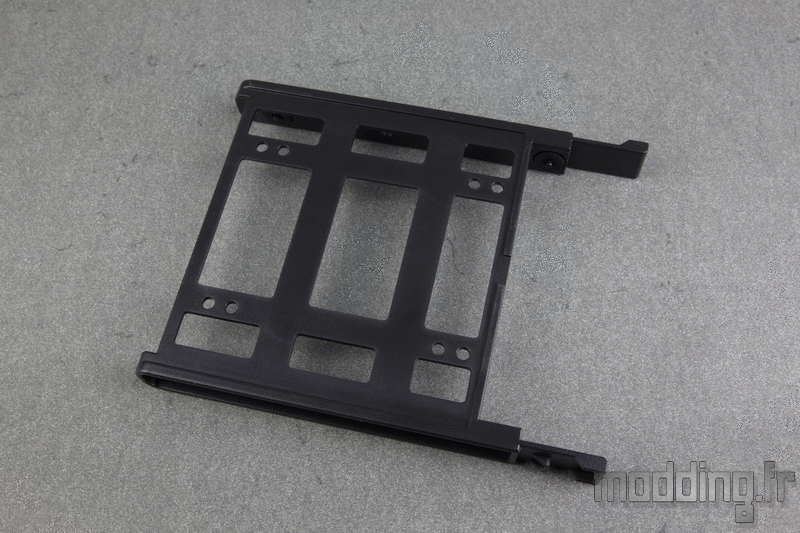

Les SSD disposent de leur propre support.
Tout comme les tiroirs de la cage HDD, la fixation se fait par en dessous avec des vis M3.
Nous avons deux emplacements pour ces supports SSD au niveau du plateau supérieur du cache alimentation.
Le premier emplacement, le plus en avant, dispose d’une ouverture pour passer les câbles ….
…. Ce qui n’est malheureusement pas le cas pour le second emplacement !!!
Il aurait été judicieux d’avoir le même type d’ouverture qui en plus servirait aussi au câble audio du boitier, quitte à les équiper de grommet.
Sinon autant se passer de ce second emplacement ….

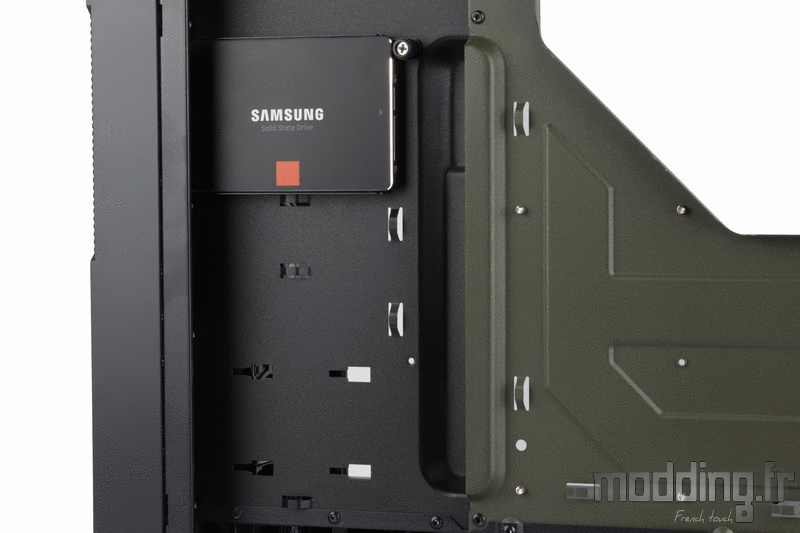

Qui plus est le GX 909 disposent de deux autres emplacements pour ces supports SSD au niveau des coulisses sur le panneau prolongeant le plateau de la carte mère.

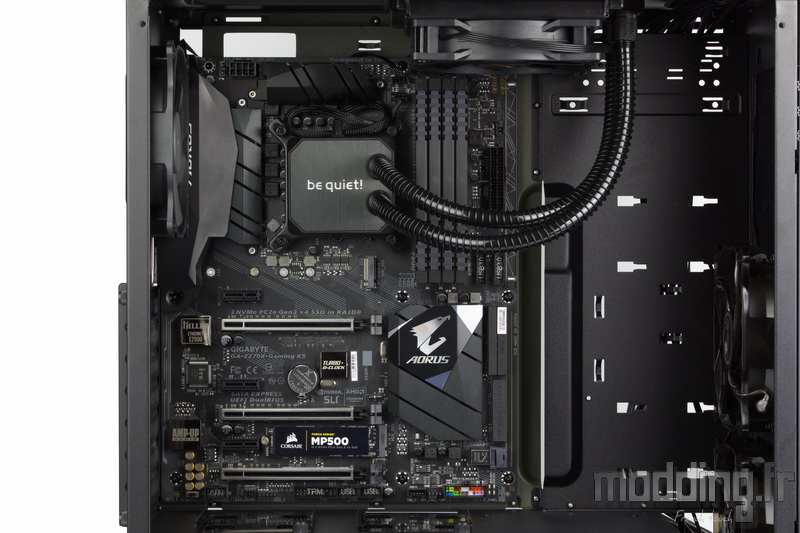

On installe la carte mère sur les entretoises.
Celles-ci sont dotées d’un taraudage de type M3.

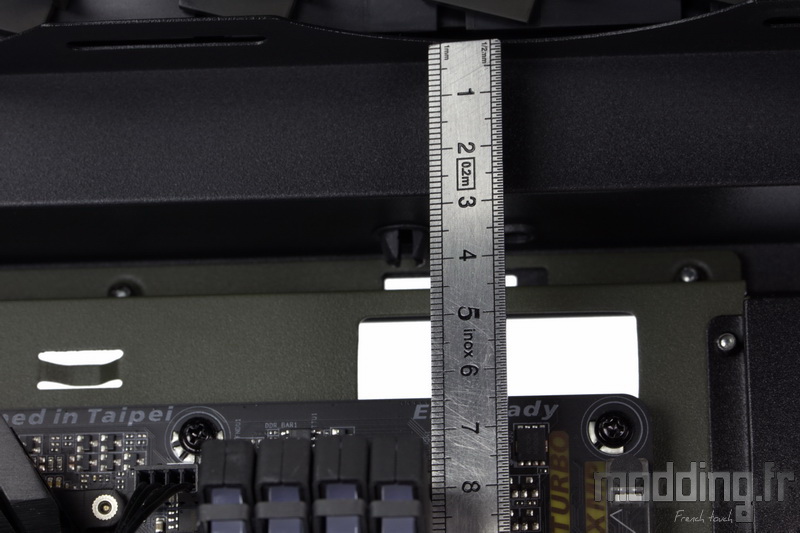

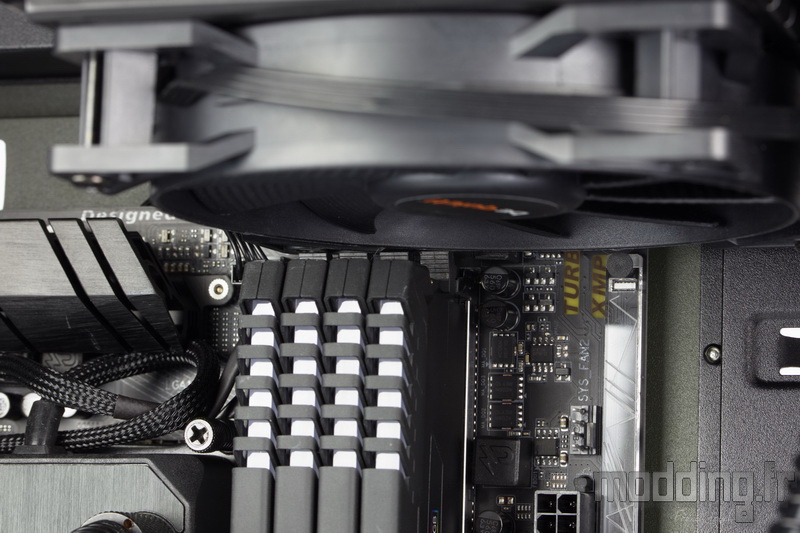

L’espace entre le haut du châssis et les fixations des barrettes mémoire est de 71 mm.
Un espace tout juste suffisant pour la mise en place de notre Silent Loop 120 équipé d’un radiateur de 45 mm.
On bataille un peu mais ça passe !
Nous profitons des ouvertures placées sur le bord supérieur du plateau de la carte mère pour passer les câbles.

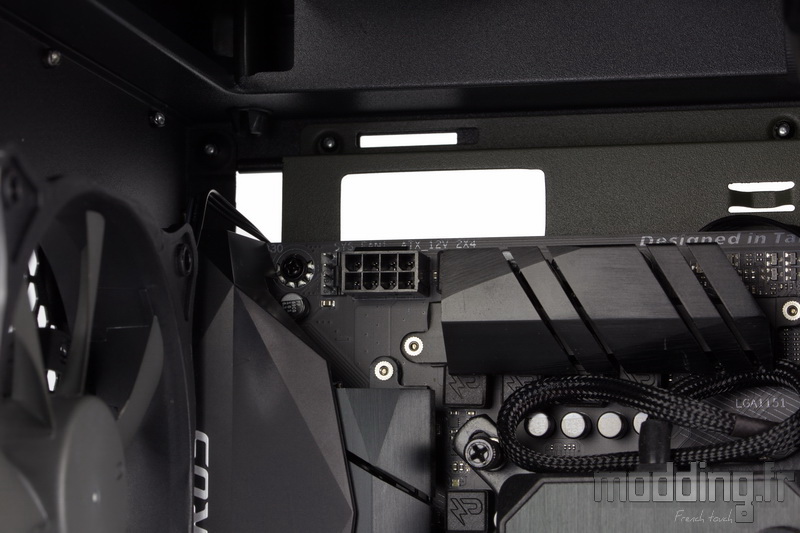

On apprécie le positionnement d’une des ouvertures dans le coin afin que le câble CPU ne vienne pas gêner la présence éventuelle d’un radiateur 240.

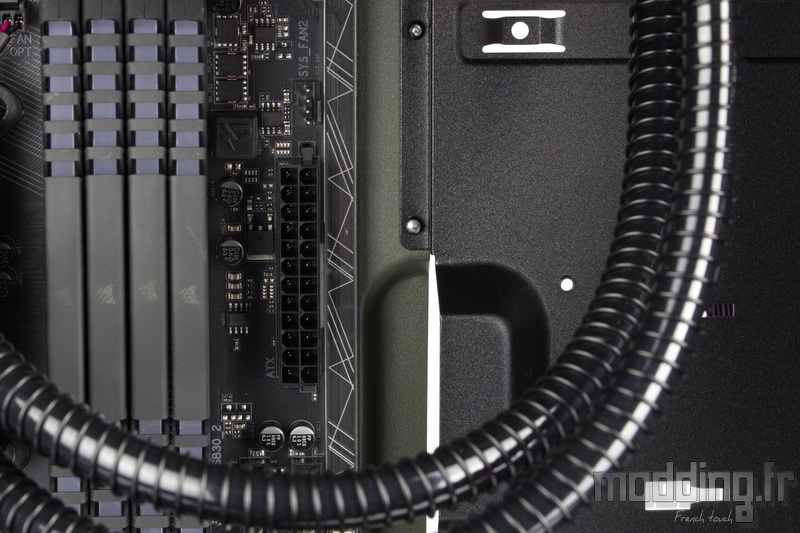

Le large passage des câbles placé à l’avant du plateau de la carte mère ne monte pas assez haut pour arriver au niveau de la prise ATX 24 broches…

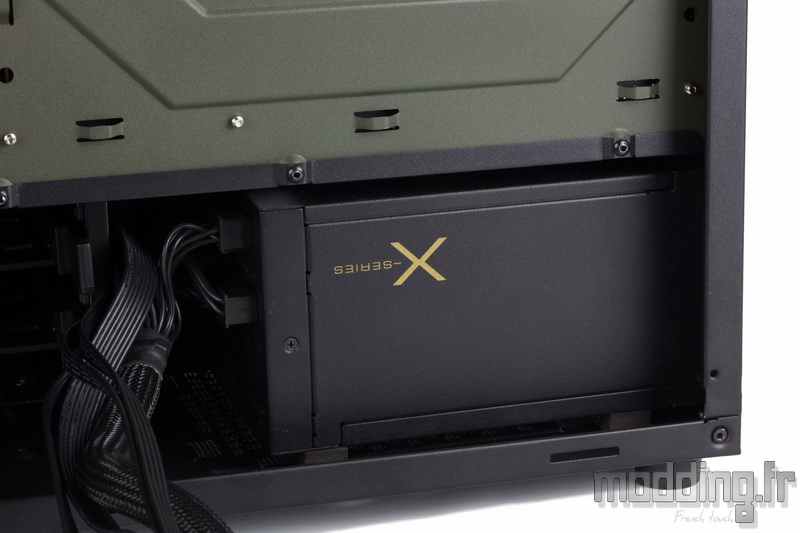

Pas de problème majeur quant à l’installation du bloc d’alimentation.
Il repose très bien sur les plots en caoutchouc.
Par contre, nous conseillons fortement de fixer au préalable les câbles dont on a besoin.

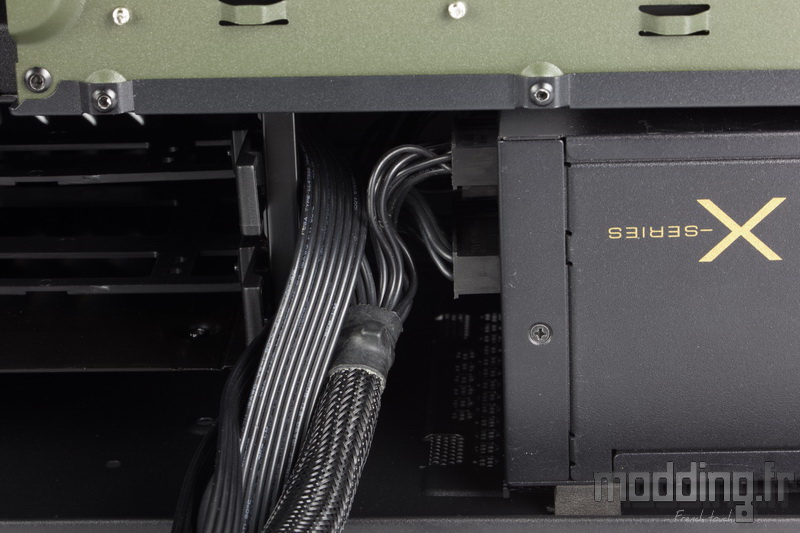

La présence de la cage HDD ne laisse pas franchement de place pour glisser notre main plein de doigts…
Pour mieux apprécier l’espace alloué à l’alimentation, notre bloc mesure 160 mm de profondeur.
Une alimentation de 180 mm peut encore passer mais pour des blocs plus conséquent, on sera dans l’obligation de retirer la cage HDD.

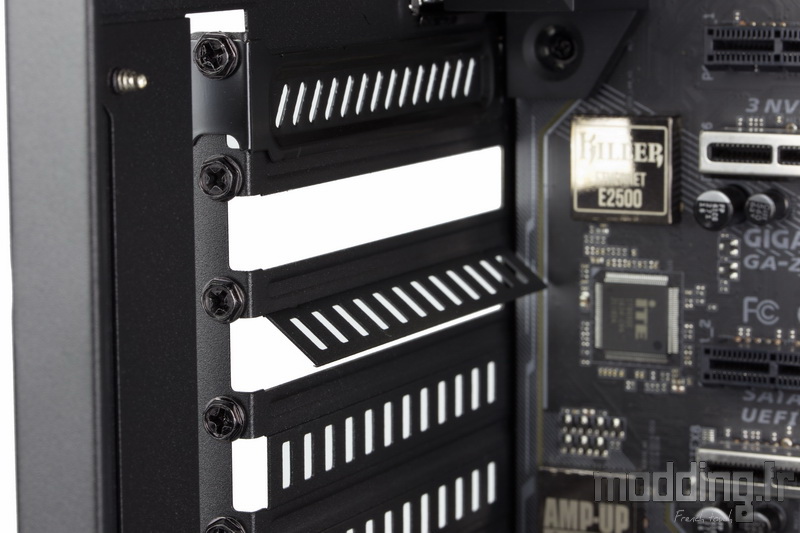

Aïe, aïe, aïe… Devoir arracher ces “équerres PCI”…. C’est quand même d’un niveau plus que bas de gamme…

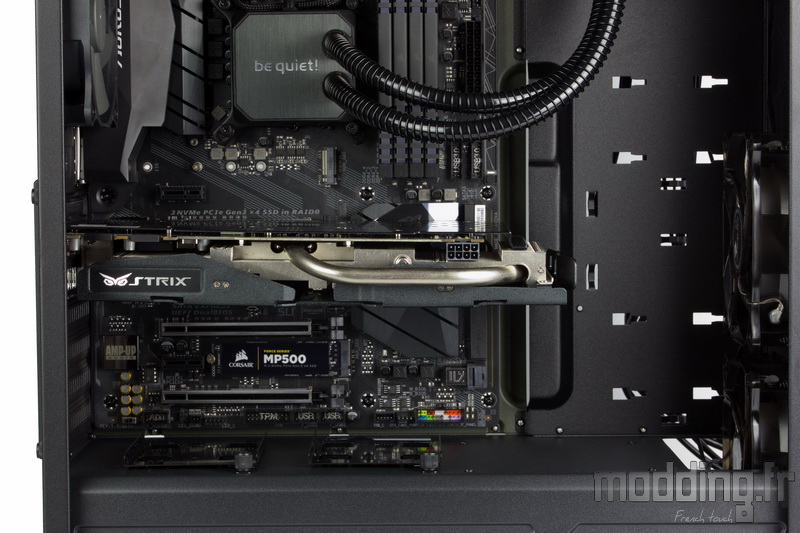

Notre carte graphique est à l’aise dans le GX 909 !!!
Pas moins de 400 mm sont disponibles. Apres c’est fonction de ce qu’on place à l’avant du boitier (radiateur, réservoir….).
Nous branchons les différents câbles.

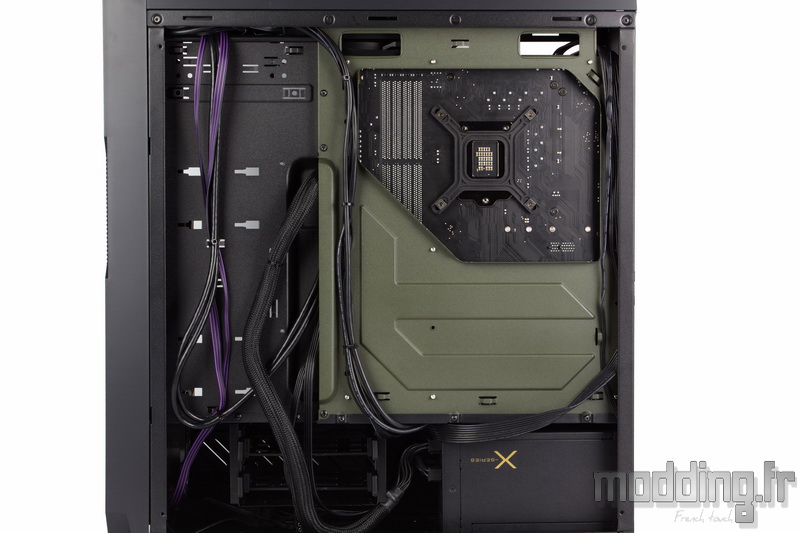

Les nombreux points d’ancrage facilitent grandement le rangement des câbles coté coulisses.
On peut voir que le gros câble ATX chemine du coté du panneau placé à l’avant du plateau de la carte mère, ce qui est un bon point car c’est là où nous disposons de plus de place.
Pas de soucis du coté de l’accès à l’arrière du Socket, l’ouverture est conséquente.
Pour notre nouvelle config de test nous avons opté pour un refroidissement de type AIO. De ce fait nous ne pouvons mettre en avant la place disponible pour un ventirad.
En ce qui concerne le GX 909, la place disponible devrait être confortable pour tous les types de ventirad car nous avons 170 mm.
On ouvre les ailettes du Top….
Nous mettons en place les portes latérales…

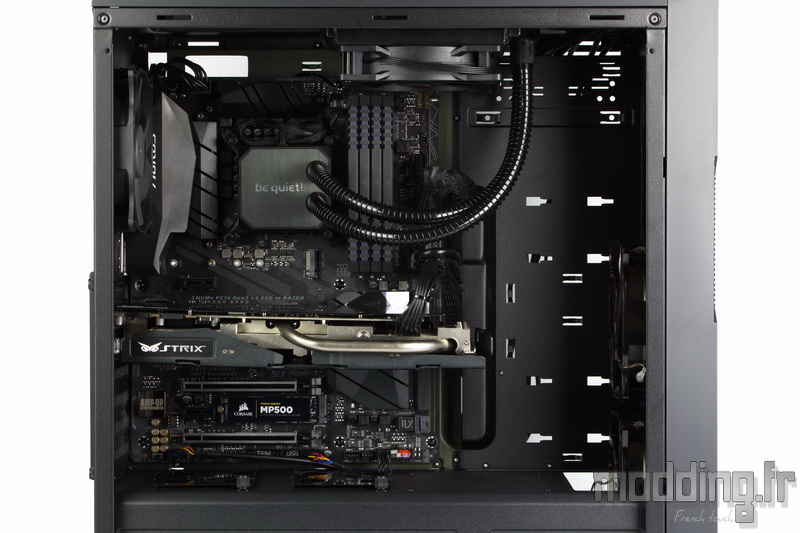

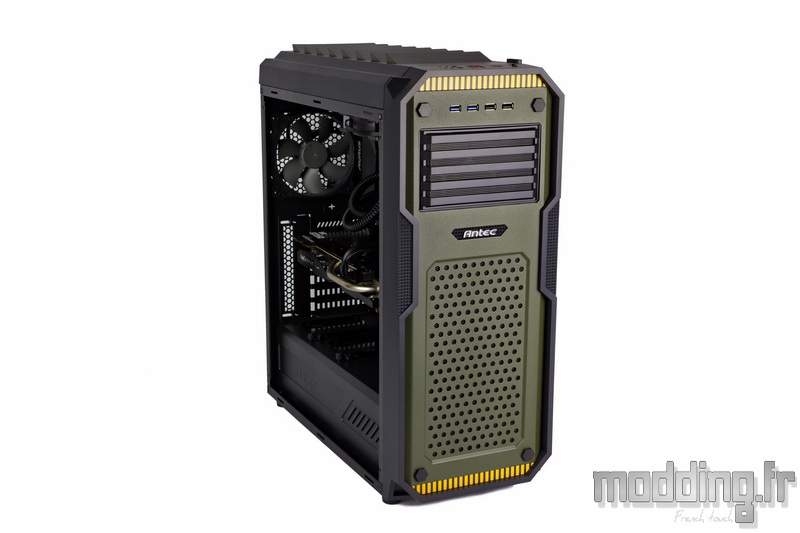

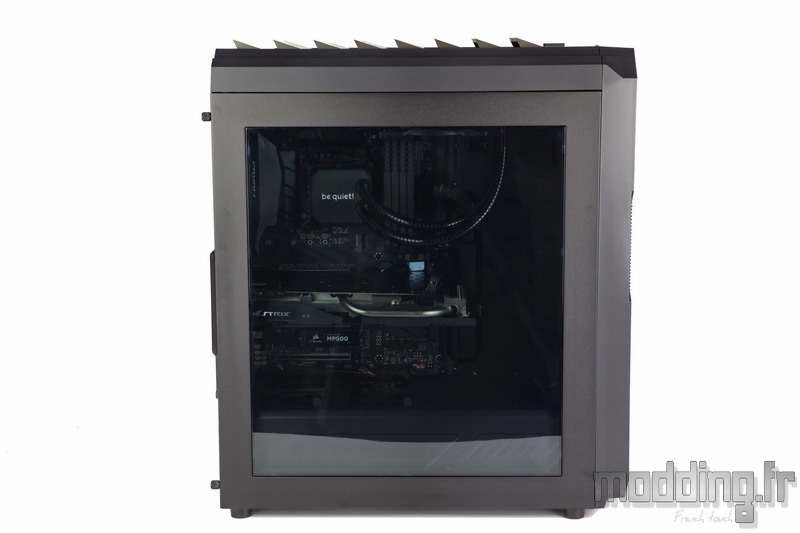

La porte vitrée nous offre un bon panorama sur la config en place dans le boitier.

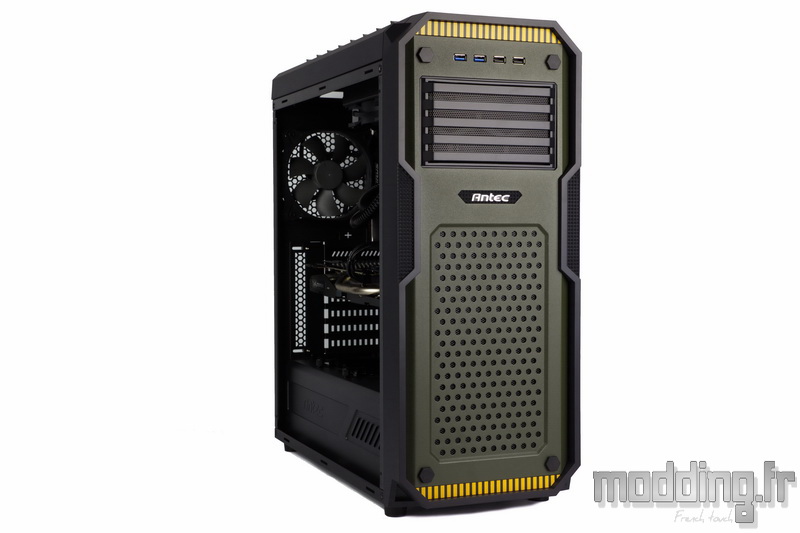

Il ne reste plus qu’à appuyer sur le bouton rouge Power pour lancer les tests…

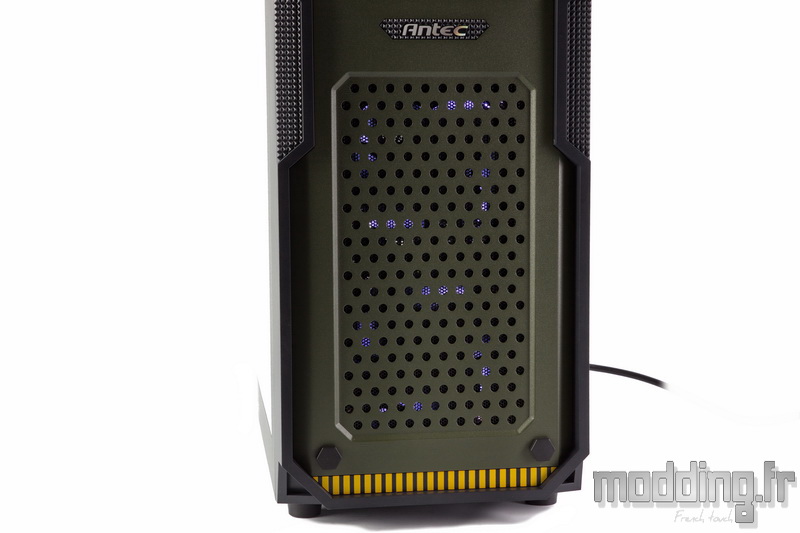

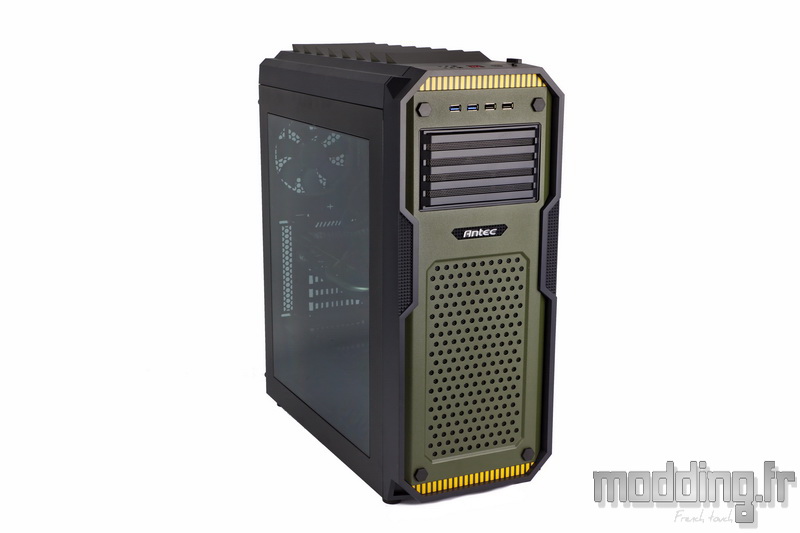

Remarquez-vous la petite touche lumineuse sur cette photo ?
Non ?
Il est vrai que cela reste très discret !
Ce sont les deux ventilateurs placés à l’avant du boitier qui affiche cette lumière blanche qui se distingue à peine à travers la grille de la façade…
