Démontage :
Nous commençons par la façade maintenue au châssis par 4 clips « bâton » sur chacun de ses bords et deux autres qui se lient au Top.
Il faut glisser la main sous le bord inférieur et tirer vers soi.
Le panneau avant est solidaire de cette façade.

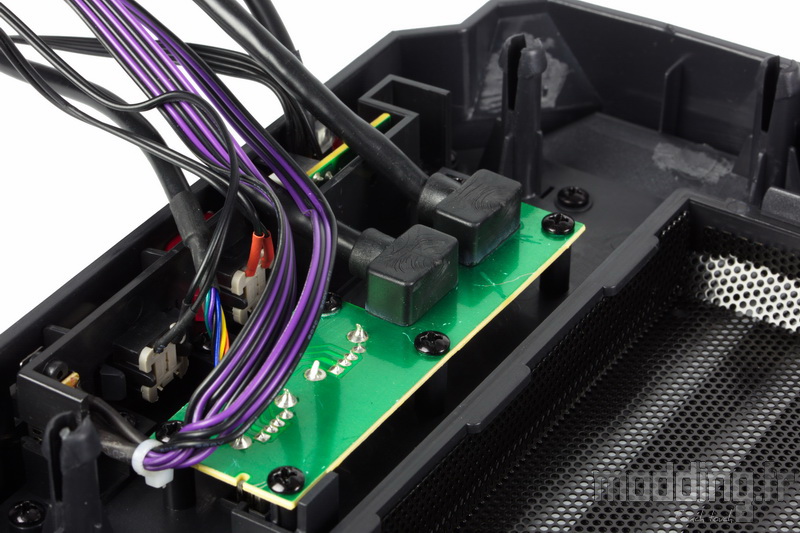

La connectique des ports USB est fixée à la structure en plastique par 5 vis.
On note la présence du câblage noir et violet du contrôleur de ventilation qui peut gérer jusqu’à 3 ventilateurs dotés de prise 3-pins.

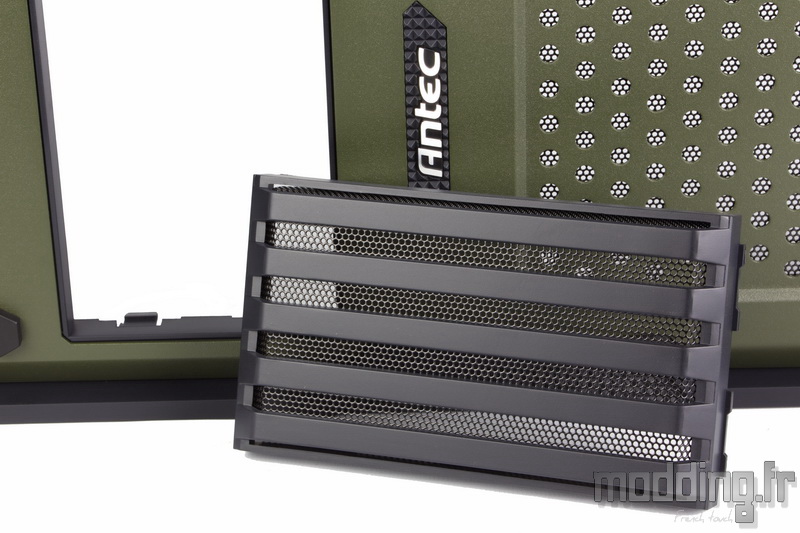

La baie grillagée qui se place au-dessus du logo Antec est amovible.

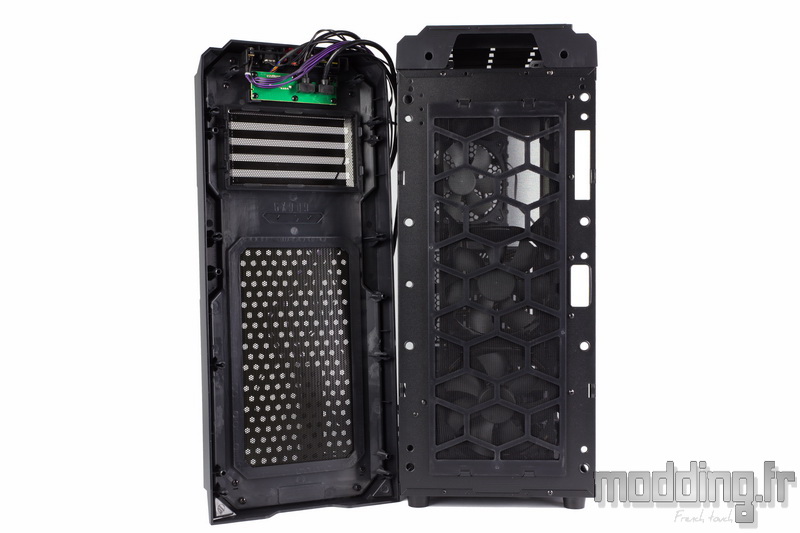

La façade en acier est fixée à la structure plastique par le biais de vis.

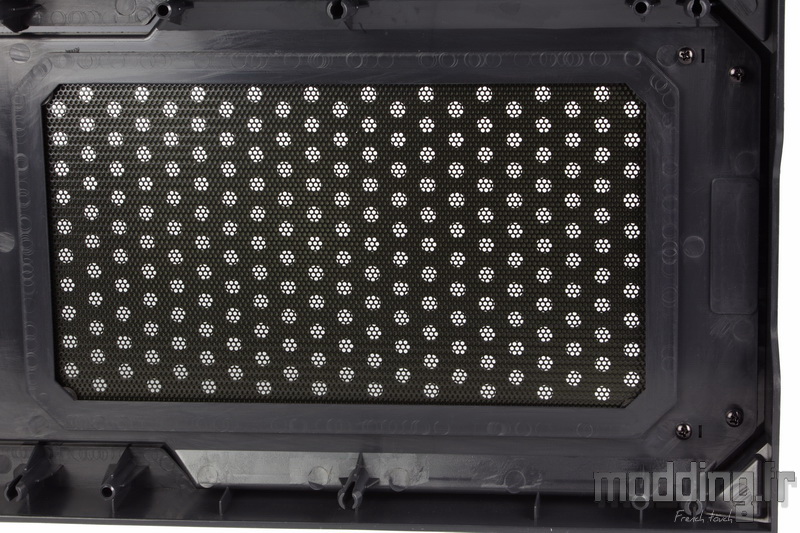

On note la présence d’un première filtre….

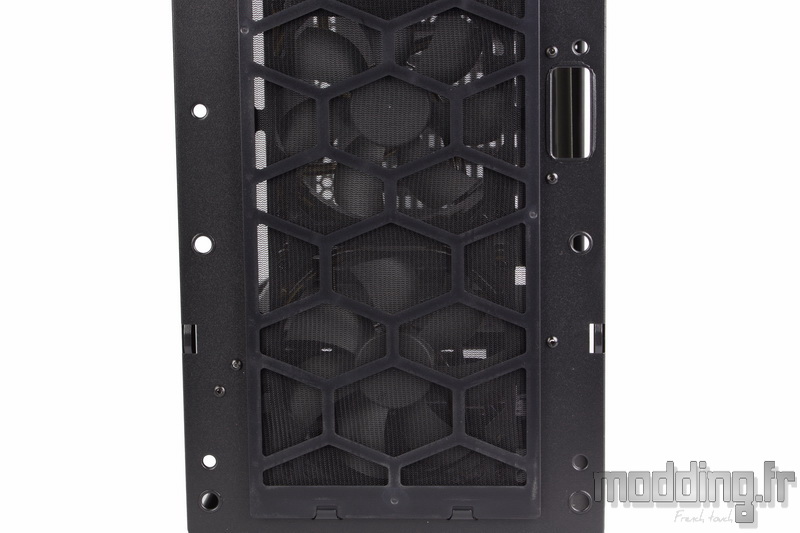

…. Suivi d’un second filtre qui prend place à même le châssis.
Ce filtre est amovible.

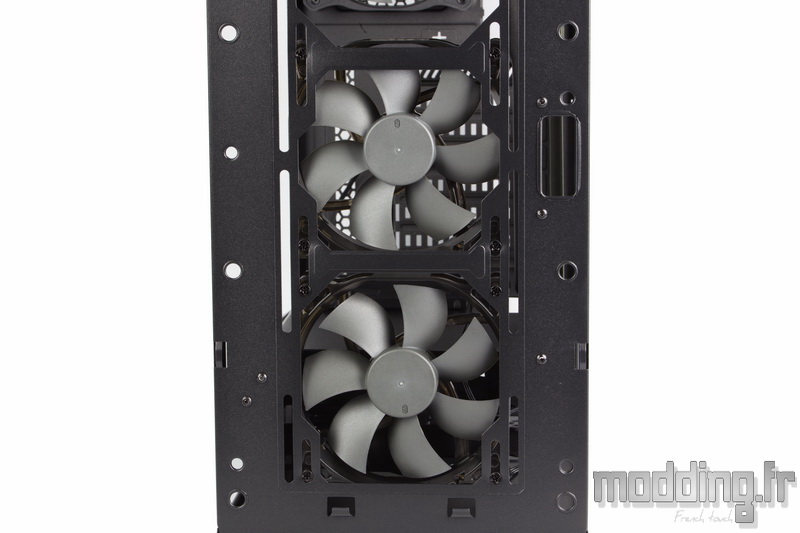

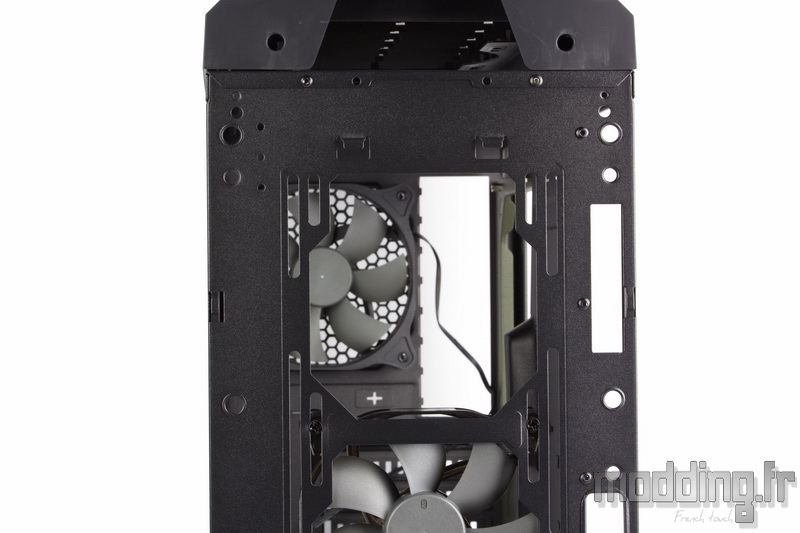

Il dissimule notamment les deux ventilateurs en 120 mm présents à l’avant du châssis.
Un troisième emplacement est disponible pour ventilateur en 120 mm.
On remarque que l’avant du châssis est aussi doté de points de fixation permettant la mise en place de deux ventilateurs en 140 mm.
La forme oblongue des trous facilite l’ajustement en hauteur des ventilateurs voire d’un radiateur 360 ou 280.

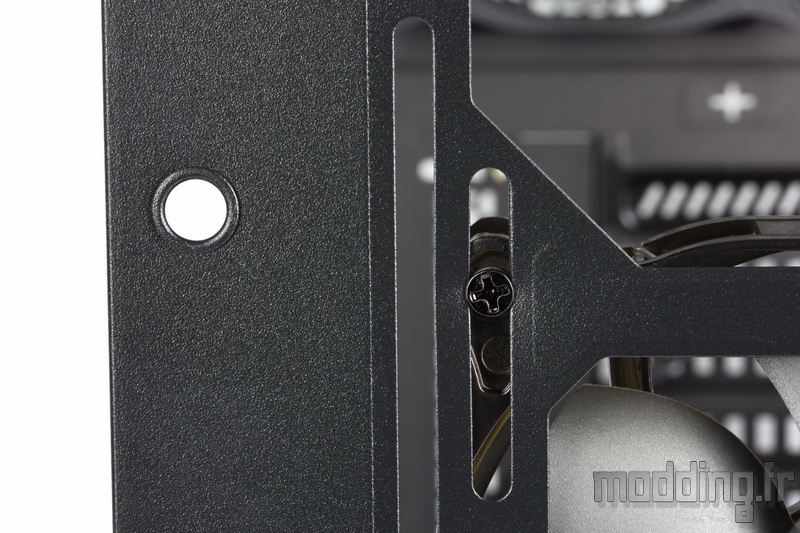

On note une légère déformation du châssis en acier au niveau du point de serrage des vis…
L’acier composant le châssis reste de faible épaisseur …

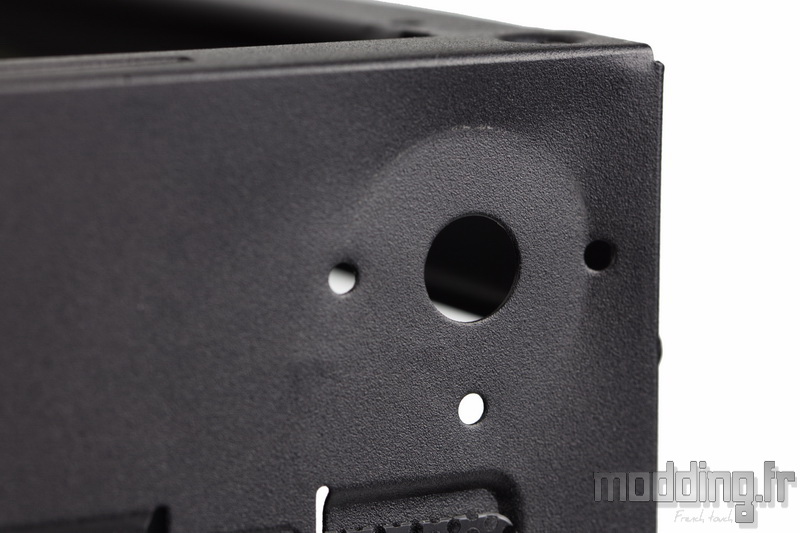

De ce fait il peut être sujet à quelques déformations, malgré les protections en polystyrène, comme c’est le cas sur notre exemplaire au niveau de l’un des pieds…
Pour un boitier “militaire”, on ne peut pas dire que le blindage soit du même niveau :p
Le Top est maintenu au châssis par des clips bâtons (3 sur chaque bord).

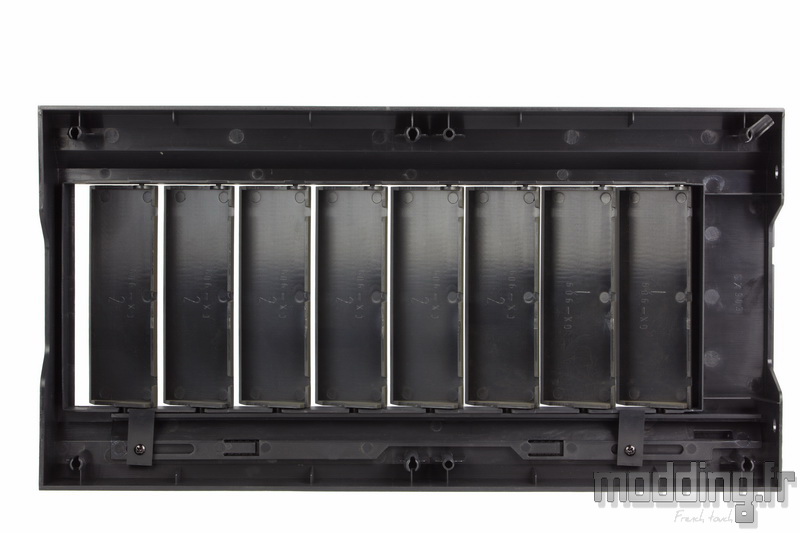

On distingue le mécanisme d’ouverture des ailettes.

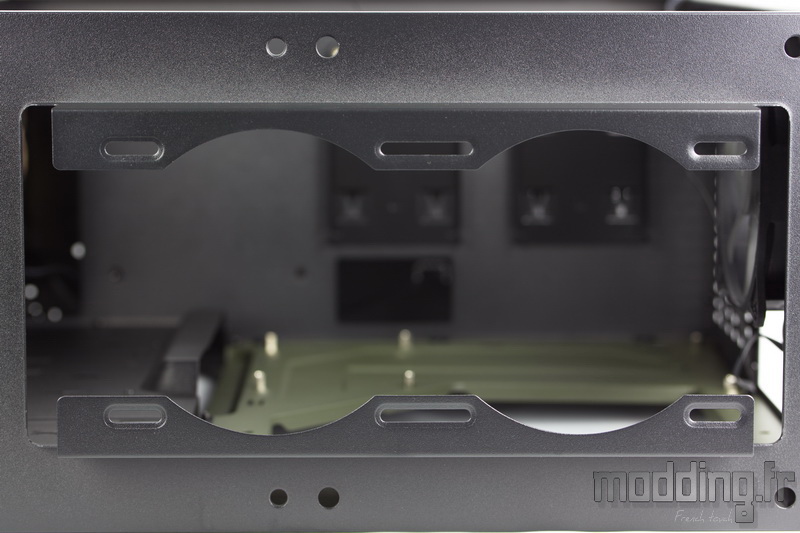

On retrouve sur le haut du châssis l’emplacement pour deux ventilateurs en 120 mm.
La forme oblongue des points de fixation permet essentiellement d’ajuster la position d’un radiateur 240.
De plus l’emplacement est déporté au-dessus de la paroi supérieure du châssis ce qui dégage plus d’espace pour la mise en place dudit radiateur.

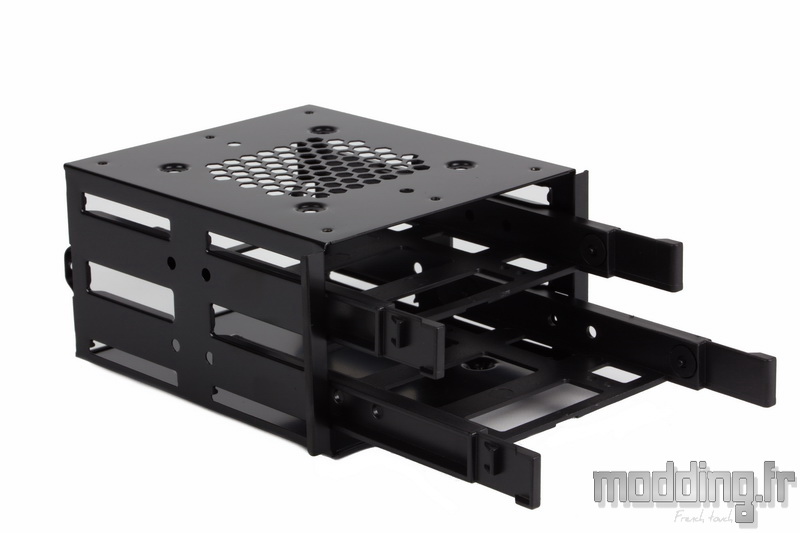

La cage HDD avec ses deux tiroirs pour disque dur 3.5″ ou unités 2.5″.
Une fois la cage enlevée du châssis, nous libérons plus d’espace sous le cache alimentation.

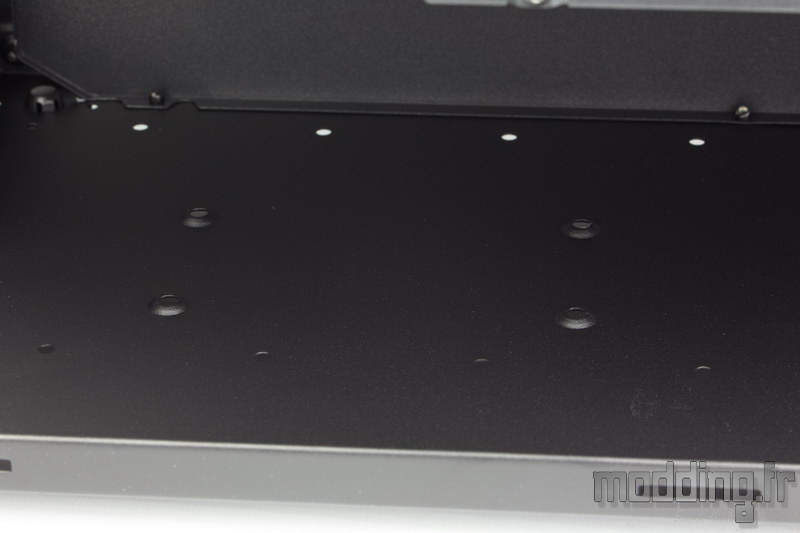

Pour autant, nous pouvons toujours placer un disque dur sur la base du châssis grâce à la présence de 4 points de fixation dotés d’un entraxe spécifique.

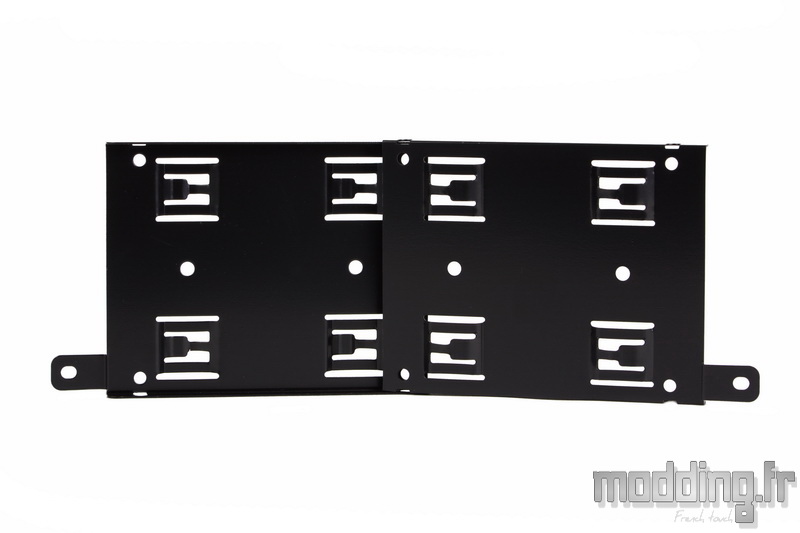

Les deux supports SSD en acier.
Le GX 909 est doté de trois ventilateurs !

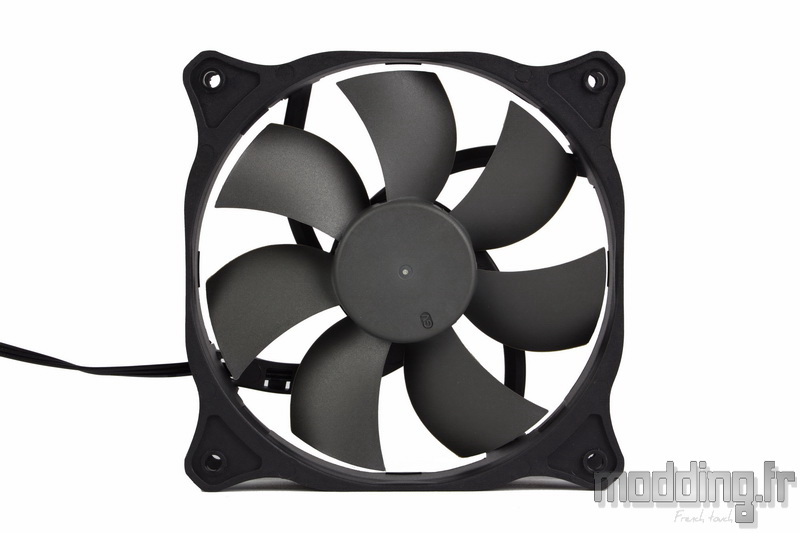

Un ventilateur placé à l’arrière du boitier…

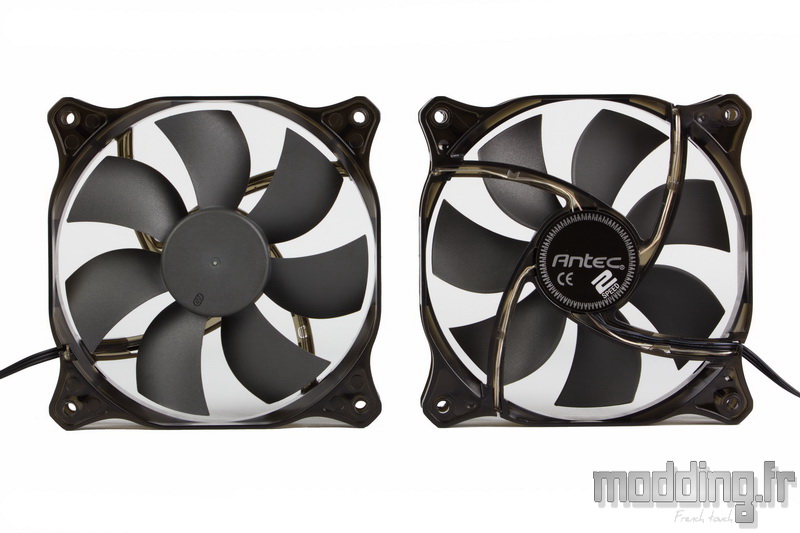

…. Et deux ventilateurs placés à l’avant.
Ces derniers arborent un cadre translucide fumé et sont dotés de 4 Leds blanches.

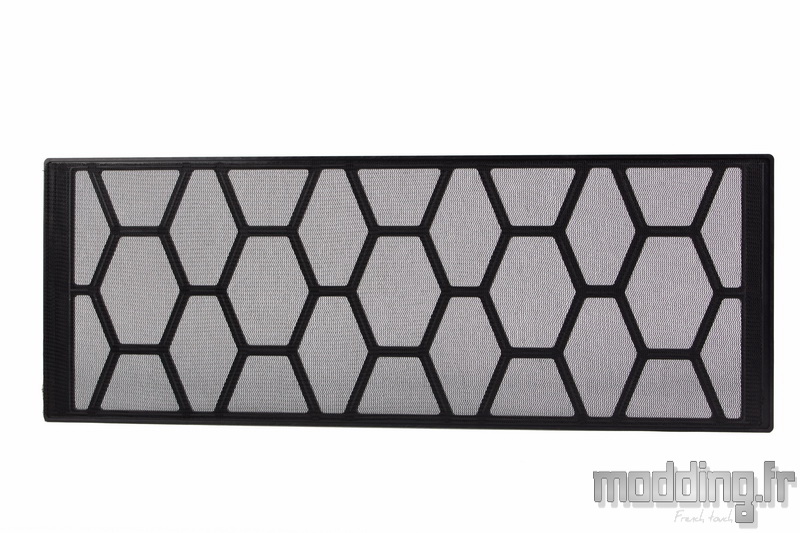

Le filtre avant.
Les pieds sont clipsés au châssis.

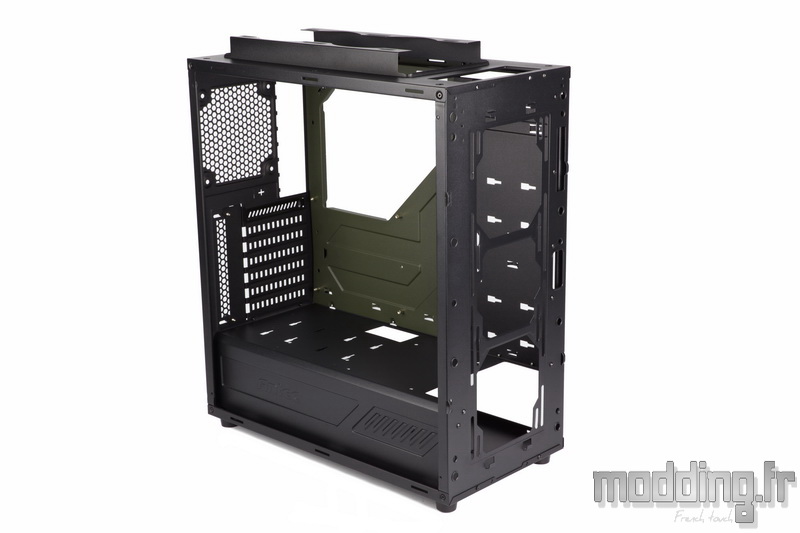

Mis à part l’unique équerre, toutes les autres pièces du châssis sont fixées entre elles par des rivets.
Il en est de même pour le cache alim.
