L’extérieur :

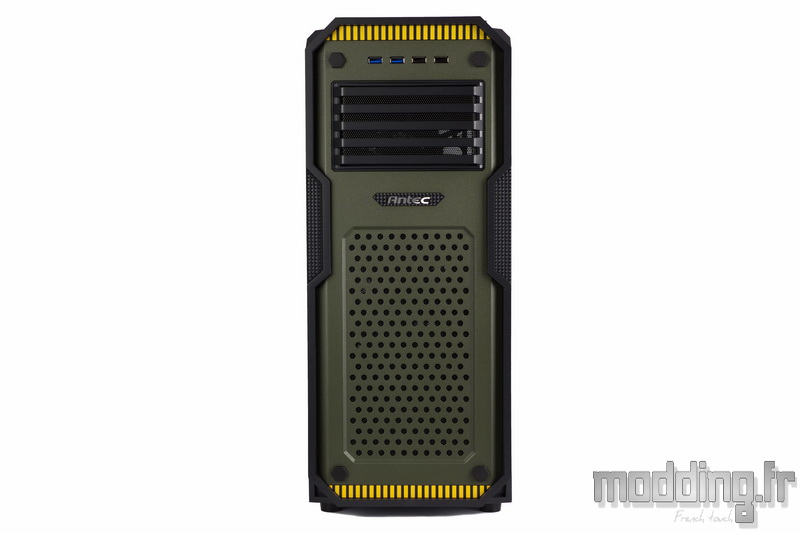

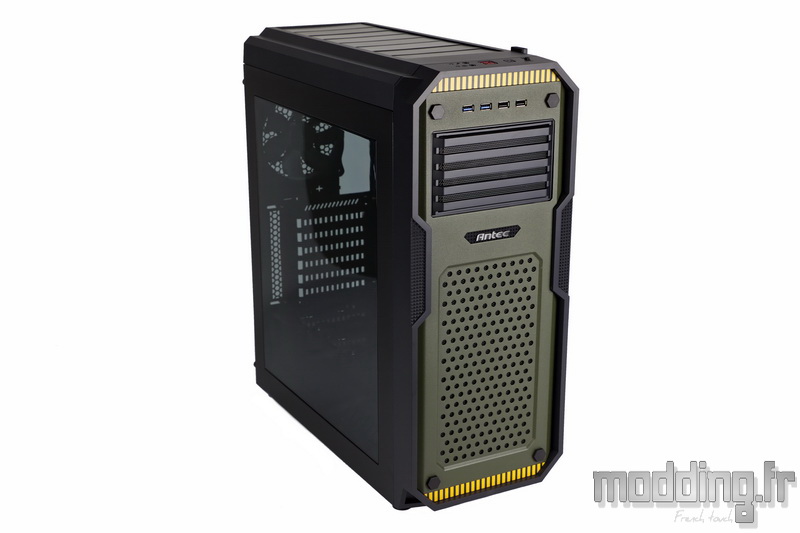

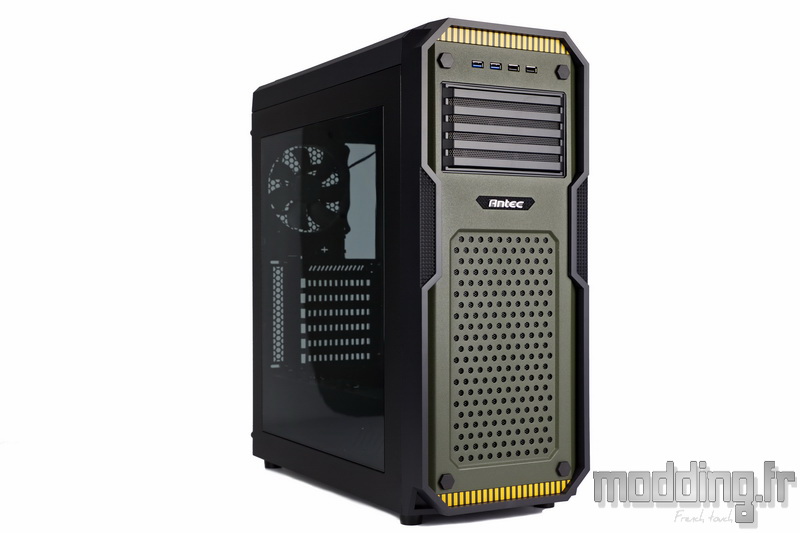

Sans ambiguïté, le GX 909 présente un look résolument militaire ne serait-ce que la présence de la peinture vert Kaki au niveau de sa façade.
Nous lui prêtons une ressemblance avec un poste radio militaire contrairement au GX900 plus typé Jeep.
D’un format moyen tour, le GX 909 mesure 210 mm de large sur 443 mm de profondeur pour une hauteur de 495 mm.
Composé d’acier et de plastique, il accuse un poids de 6.25 kg.
La façade est l’élément principal qui traduit son look militaire.
Du noir mat sur les bords, du Vert Kaki sur la surface en acier bordée de bandes jaune et noir.

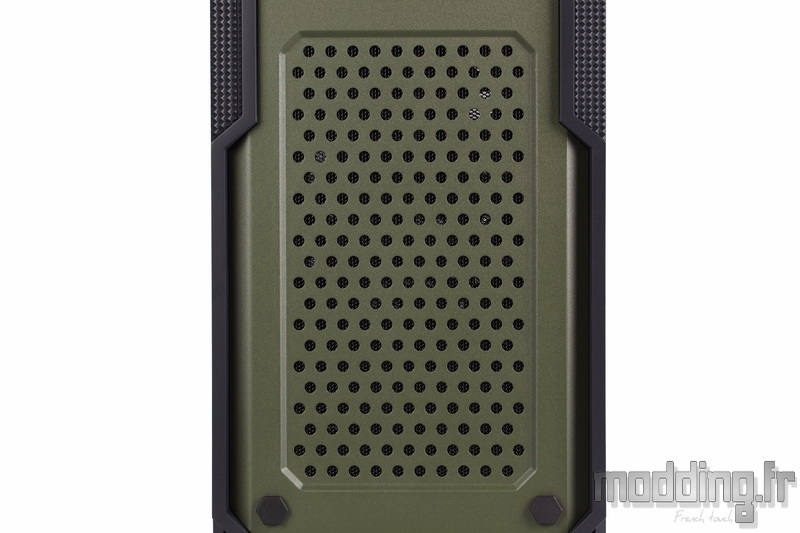

Les 2/3 inférieurs de cette façade sont occupés par une grille faisant partie intégrante de la structure en acier.
Elle permet de diffuser le son du poste radio…. Ok! il s’agit d’un boitier PC… Donc elle alimente en air des ventilateurs situés à l’avant du châssis.

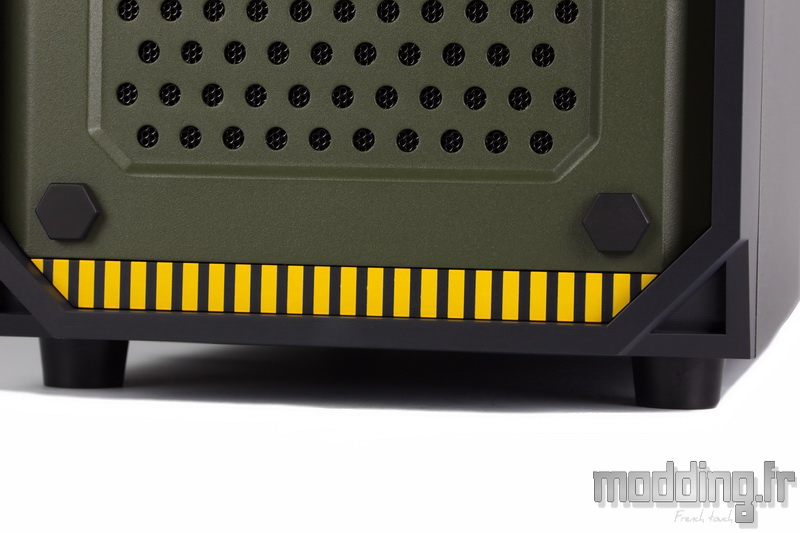

Dans la partie basse, nous avons une première bande jaune et noire accompagnée de deux écrous factices.
Les pieds relèvent le boitier de 14 mm.
Le bord entourant la façade est en plastique couleur noir mat.

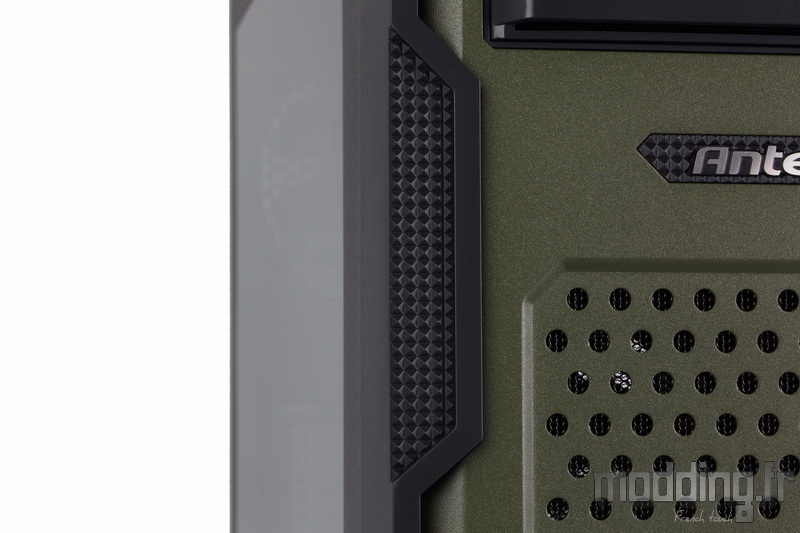

Nous avons deux inserts dotés d’une structure en pointe de diamant qui se positionnent à mi-hauteur du boitier.

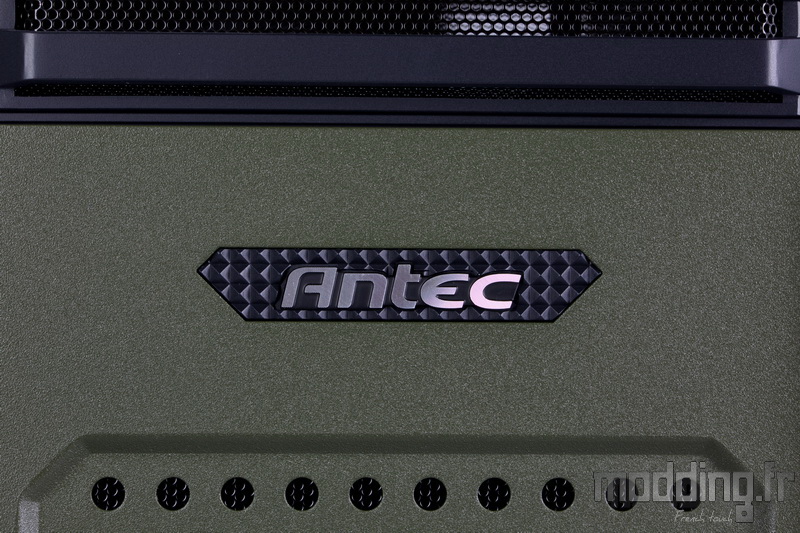

Au-dessus de la grille, nous reprenons le même type d’insert sur lequel la marque y a apposé son logo.

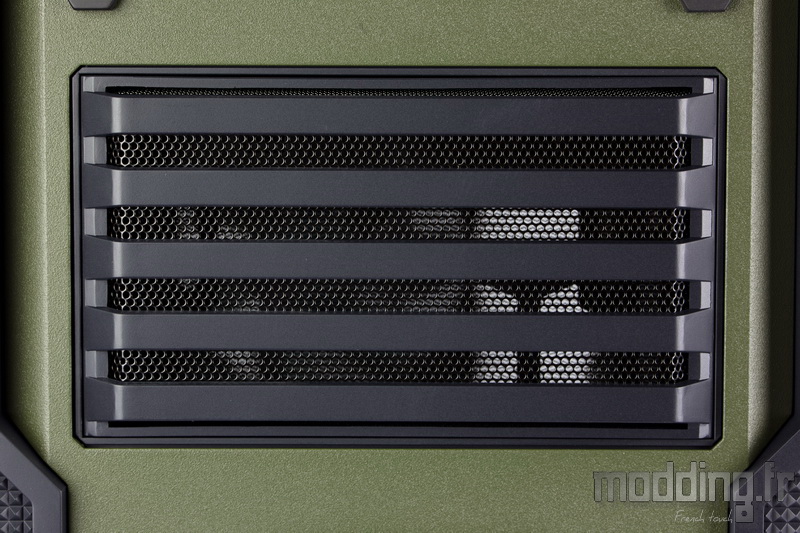

On remonte encore et nous tombons sur une seconde grille d’un aspect totalement différent.
On pourrait croire à un emplacement 5.25″ mais l’aménagement interne du châssis réfute cet argument…
Si on s’en tient au poste radio, il s’agit de la grille micro… mais elle permet surtout à l’air d’accéder au troisième emplacement ventilateur se trouvant à ce niveau.

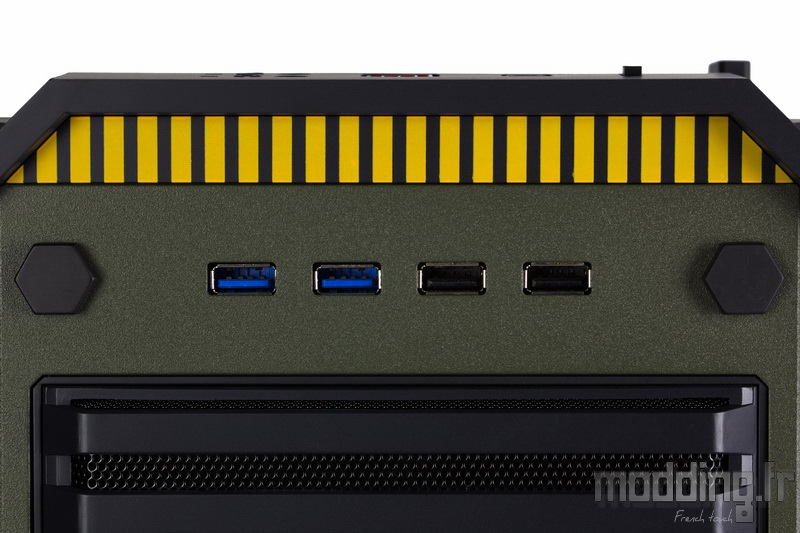

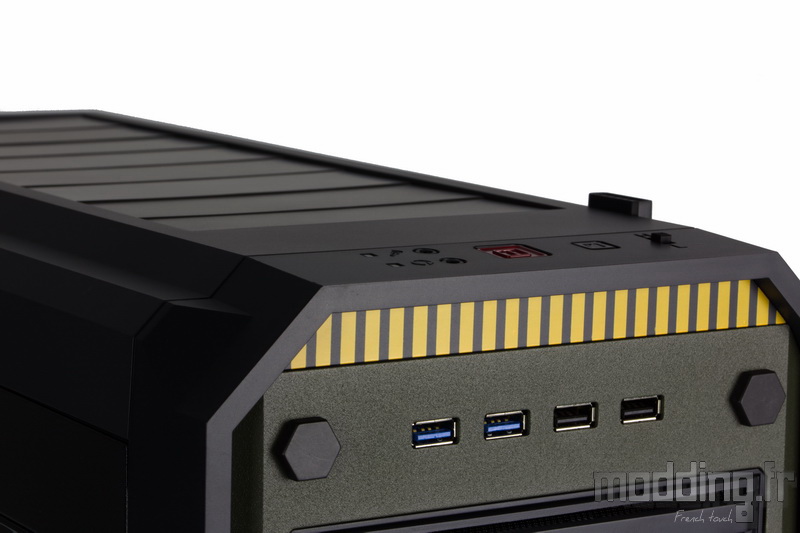

Dans la partie haute de la façade, nous avons deux ports USB 2.0 et deux ports USB 3.0 entourés par des écrous factices et surplombés par une seconde bande jaune et noire.
Le reste de la connectique du panneau avant est déporté sur le dessus du boitier.
Nous détaillons cela un peu plus bas dans cette page.

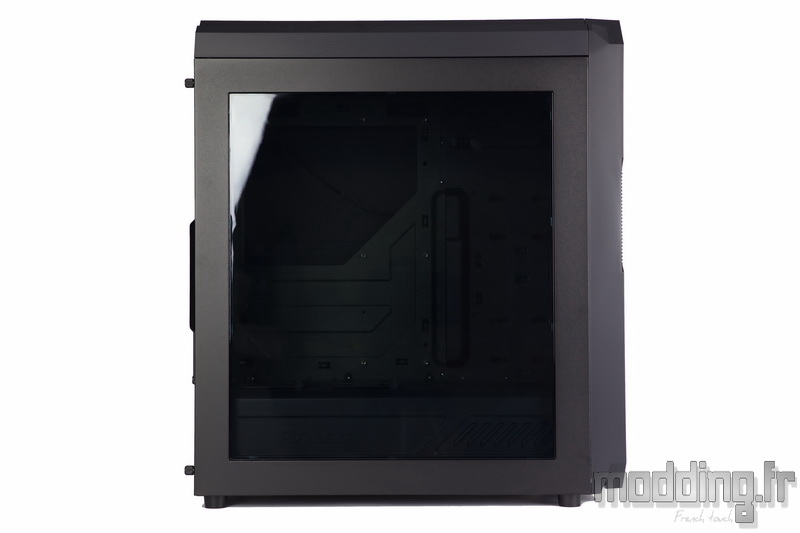

La porte latérale est dotée d’une large vitre légèrement teintée.
Cette vitre en acrylique mesure 380 mm de hauteur sur 337 mm de largeur.

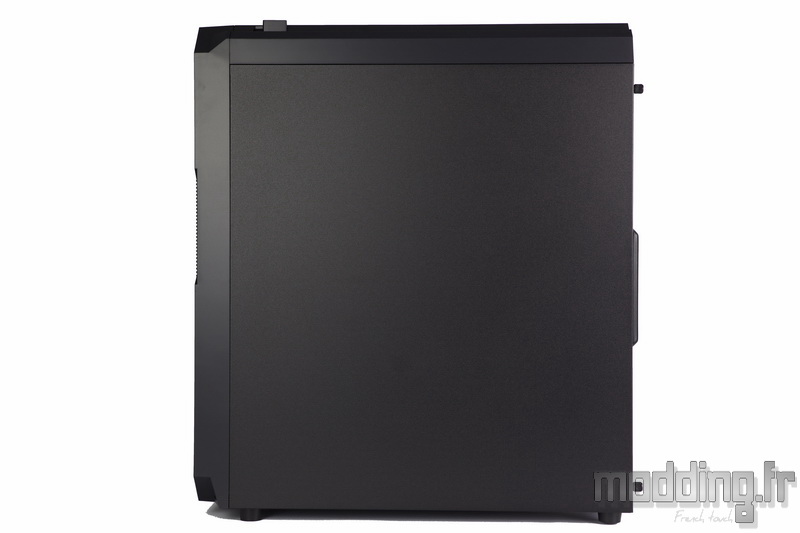

La porte controlatérale est totalement pleine.
La peinture est de couleur noir anthracite avec un léger effet granité.

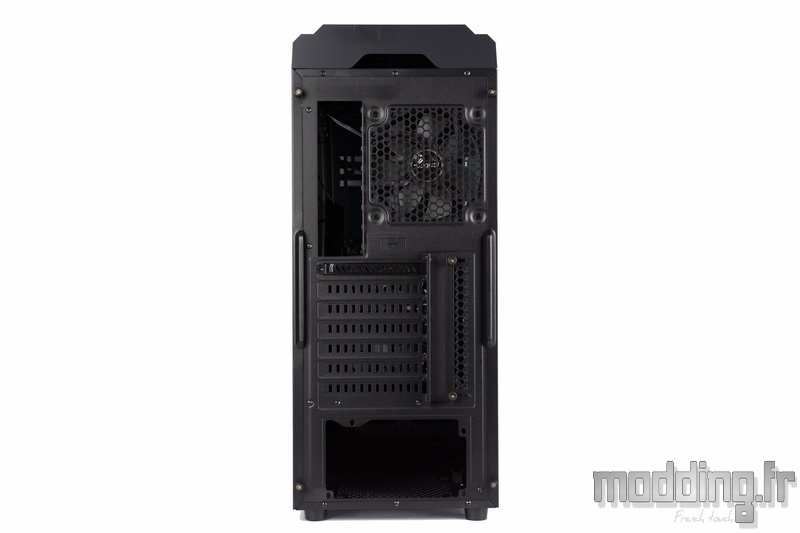

L’arrière du châssis présente une répartition classique des emplacements.

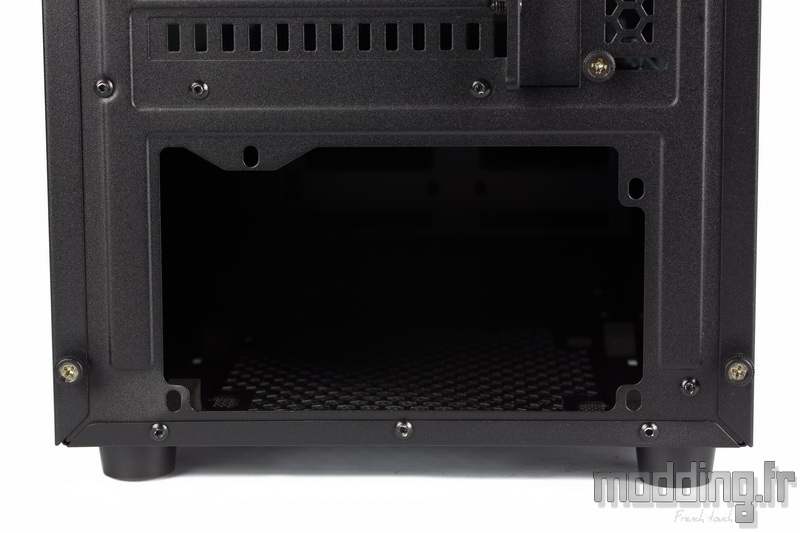

Nous avons donc l’emplacement de l’alimentation en partie basse.
Bien que filtré, nous n’avons pas de tiroir amovible pour accéder facilement au filtre.

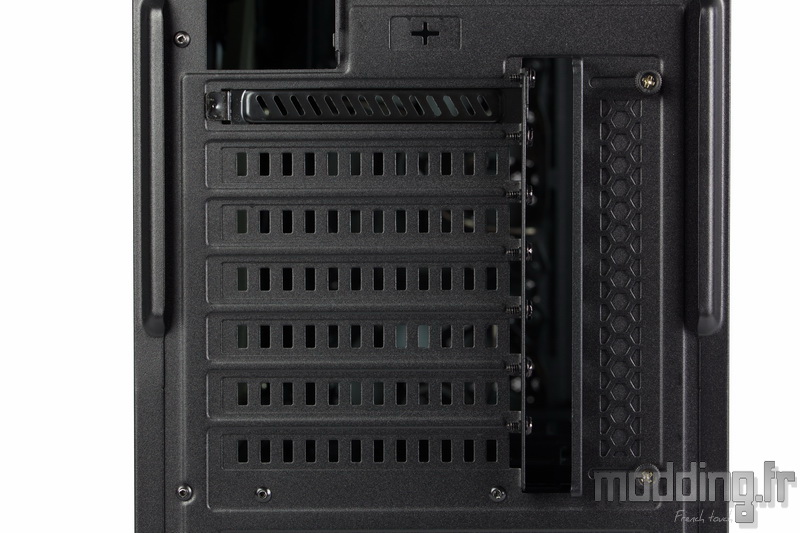

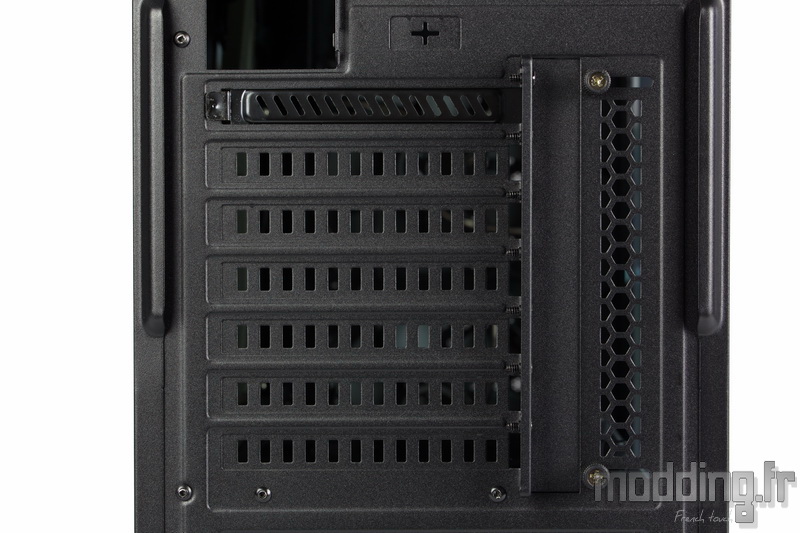

Au-dessus, nous avons 7 équerres PCI ajourées.
Equerre est un bien grand mot…. nous allons plutôt dire 7 emplacements disponibles dont un équipé d’une véritable équerre…
Les autres sont en fait de type “arrachable”…. Et surtout jetable !!!
La fixation des cartes additionnelles se fait par l’extérieur du boitier.
De ce fait nous avons un volet latéral, fixé par deux vis à main, qui s’écarte pour permettre le positionnement des cartes.

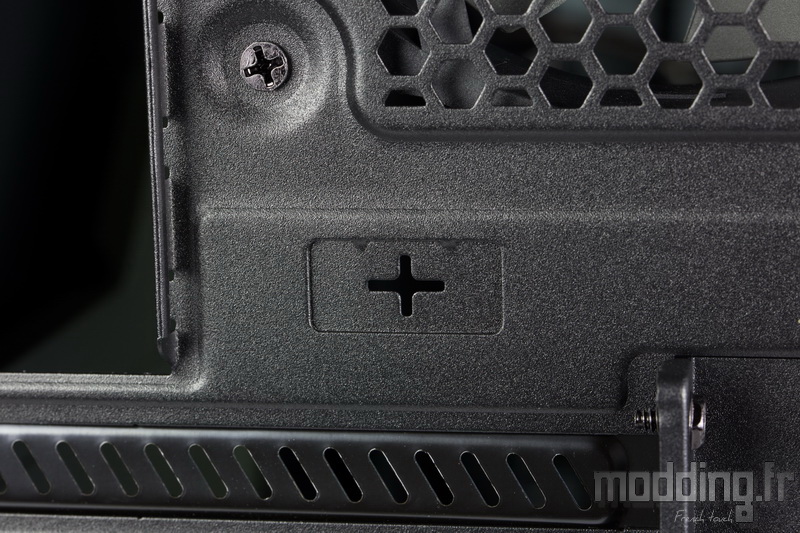

Au-dessus de ces équerres, nous notons la présence d’un petit emplacement rectangulaire actuellement colmaté par la structure en acier…
De quoi mettre en place un quelconque interrupteur ? L’histoire, ni même le dépliant n’en disent plus à son sujet….

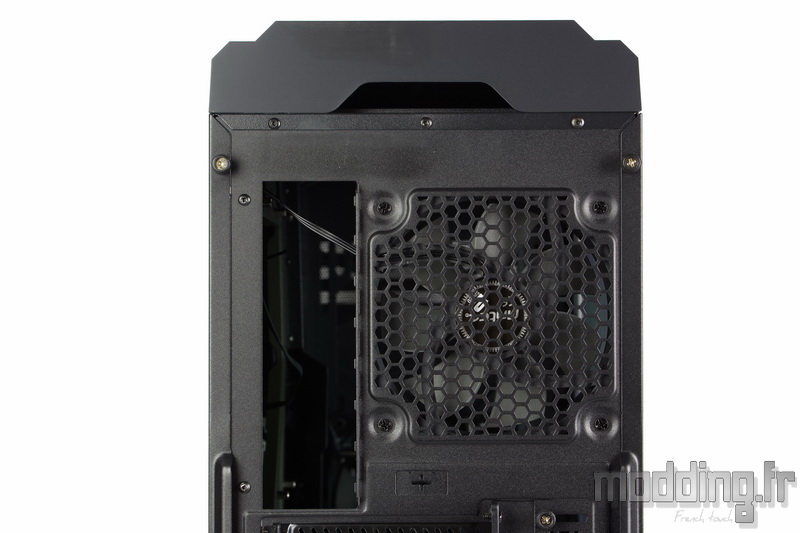

En haut, nous avons l’emplacement de l’I/O Shield avec à ses cotés une grille permettant de mettre en place un ventilateur en 120 mm.

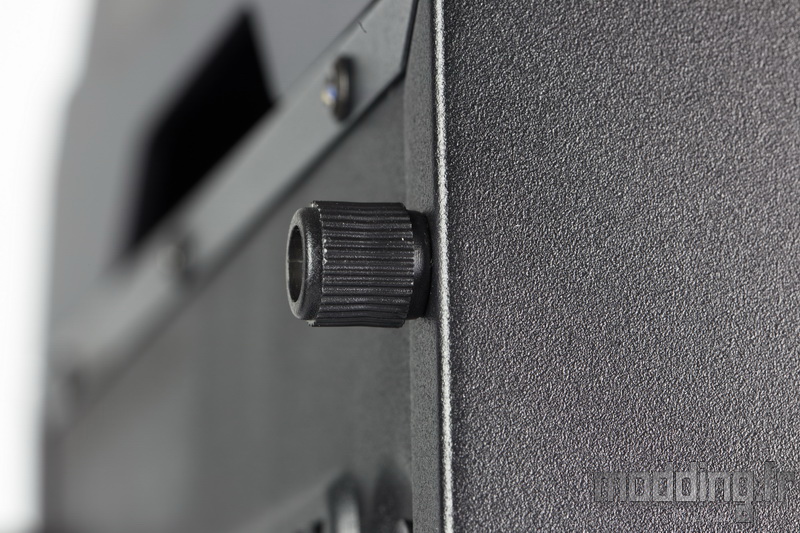

Les portes latérales sont maintenues par des vis à main avec revêtement en plastique …. Ah! les restrictions budgétaires de l’armée….

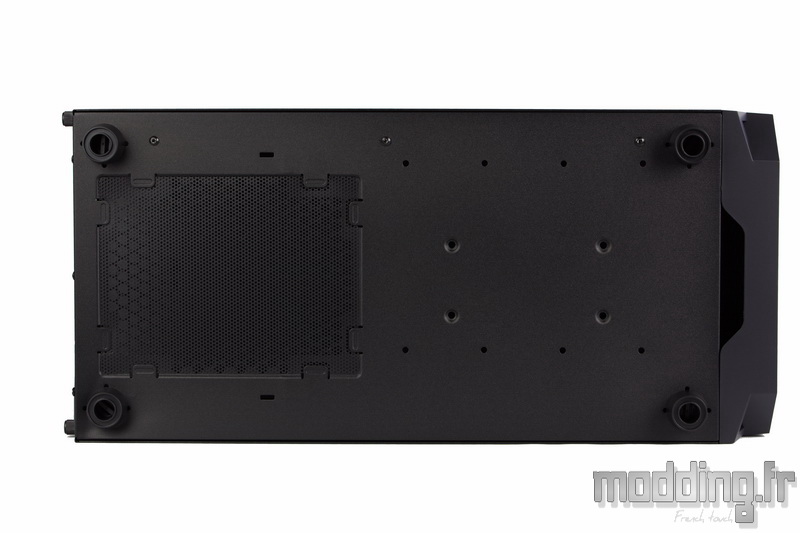

La base du boitier.

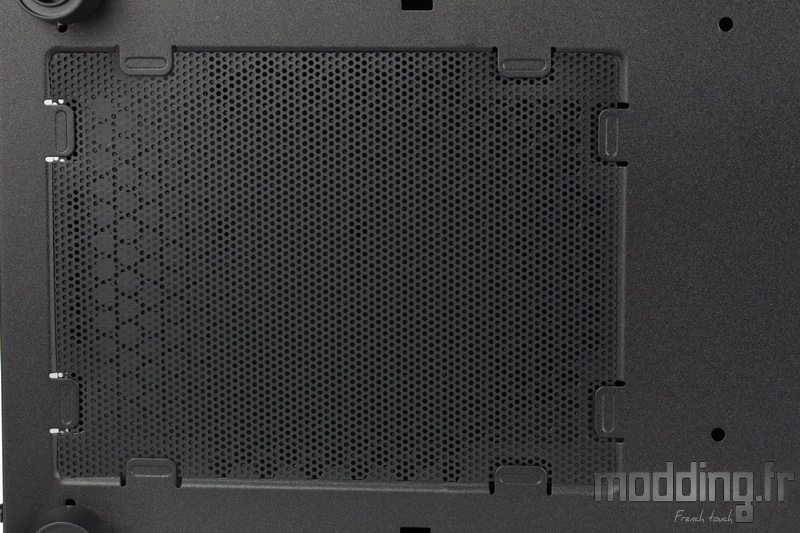

On retrouve, sur la partie arrière, le filtre de l’emplacement de l’alimentation.
Pas de tiroir donc, mais des encoches permettent d’assurer sa fixation.

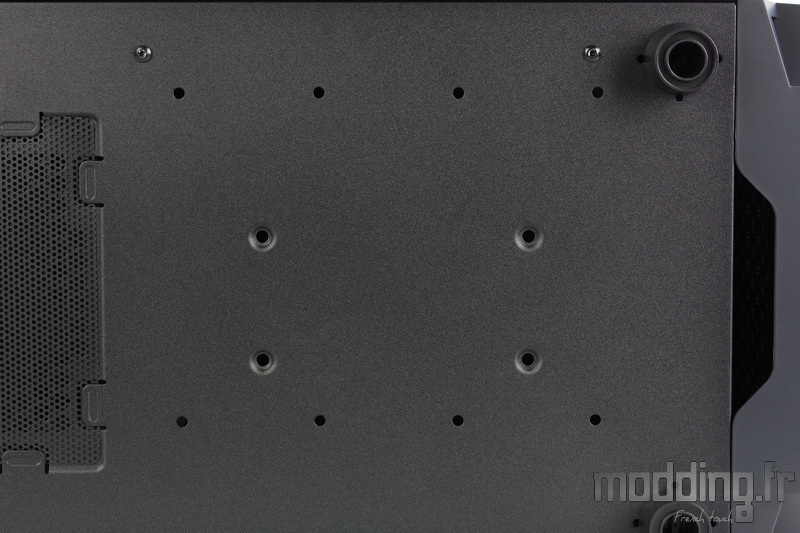

Dans la partie avant, nous notons la présence de plusieurs trous dont 4, au centre, sont emboutis dans la structure en acier.
Ils adoptent un entraxe correspondant à un disque dur de type 3.5″.
Le bord inférieur de la façade présente une ouverture qui permet essentiellement de faciliter la désolidarisation de cette façade.

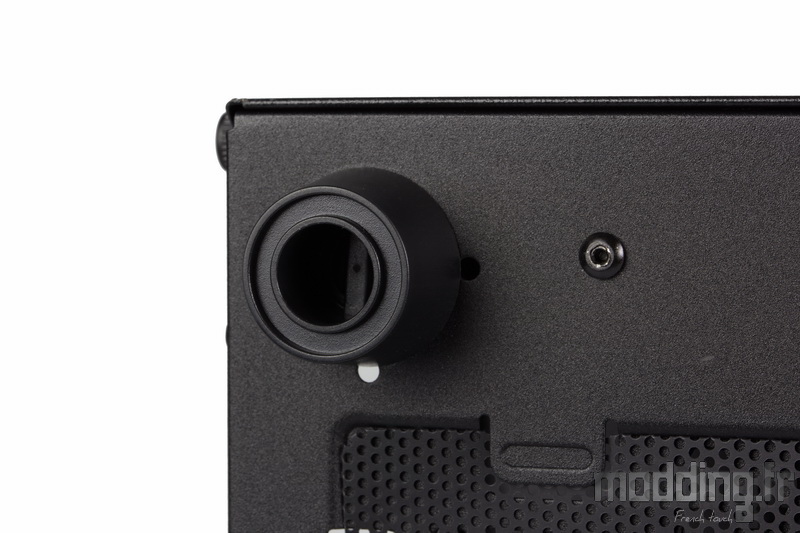

Les 4 pieds, de forme conique, sont en plastique.
Nous constatons l’absence de patins en caoutchouc…
Le Top du boitier ne semble présenter aucune ouverture….

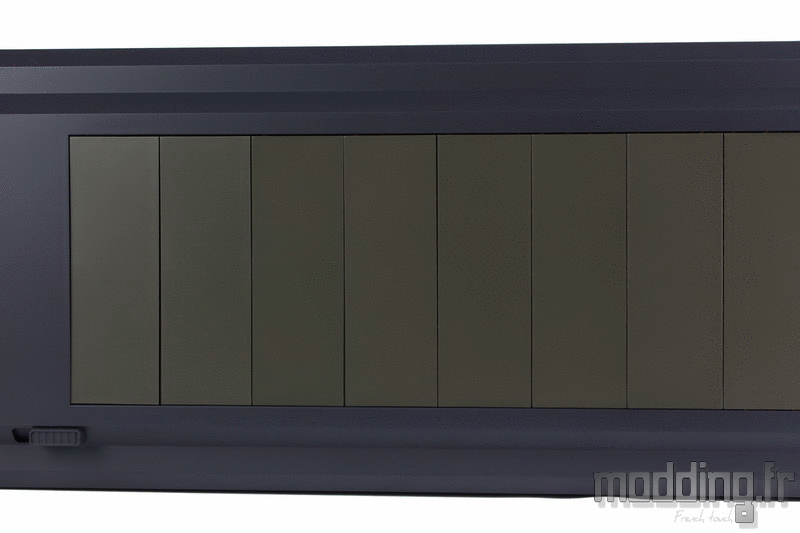

Nous avons juste une “plaque” de couleur vert Kaki qui occupe une bonne partie de la surface.

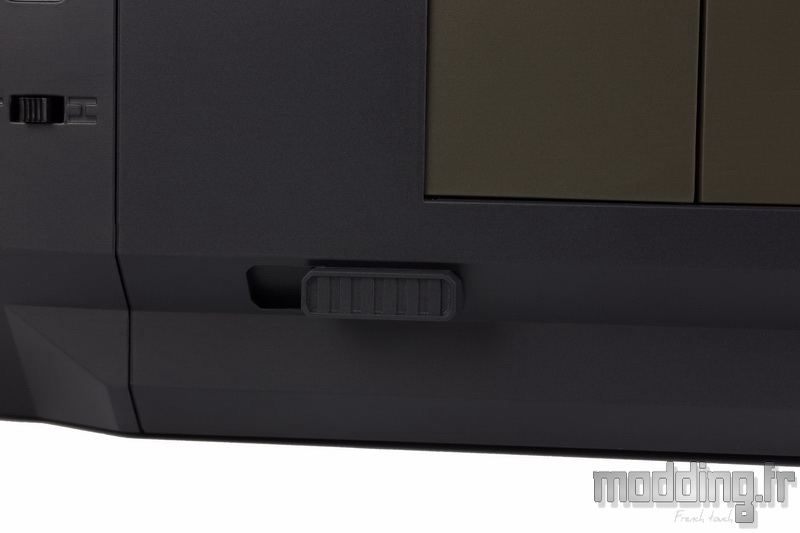

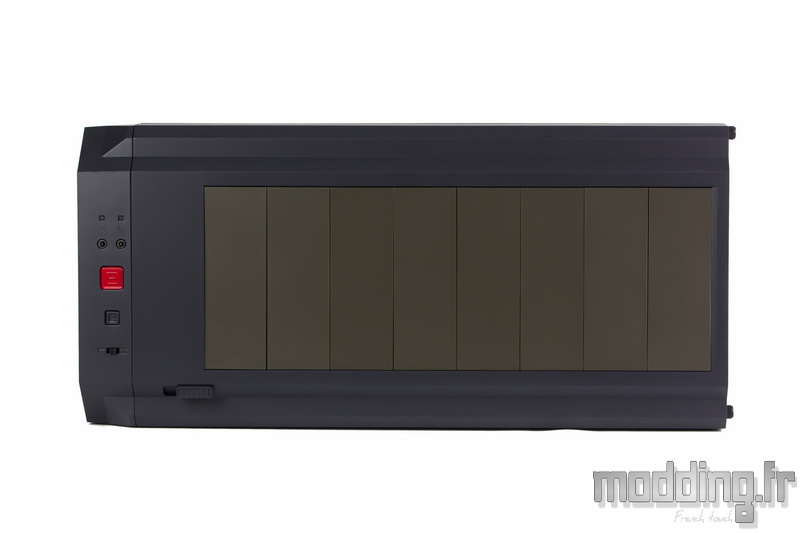

On distingue en avant du Top, sur le bord surplombant la porte controlatérale, un petit loquet qui glisse vers l’avant.
Il permet l’ouverture des 8 ailettes dont est constituée la fameuse plaque verte Kaki.
Nous avons trois positions d’ouverture pour ainsi jouer sur le niveau d’aération dans la partie haute du boitier.
De quoi aérer les composants électroniques du radio transmetteur….

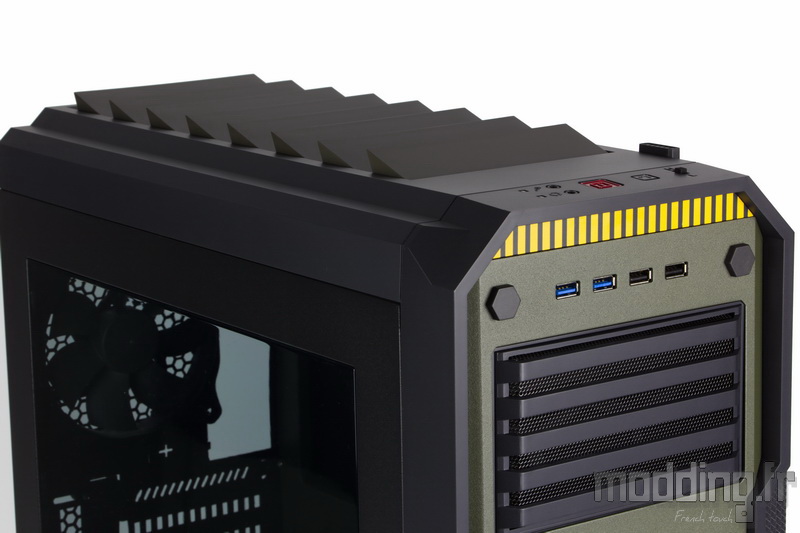

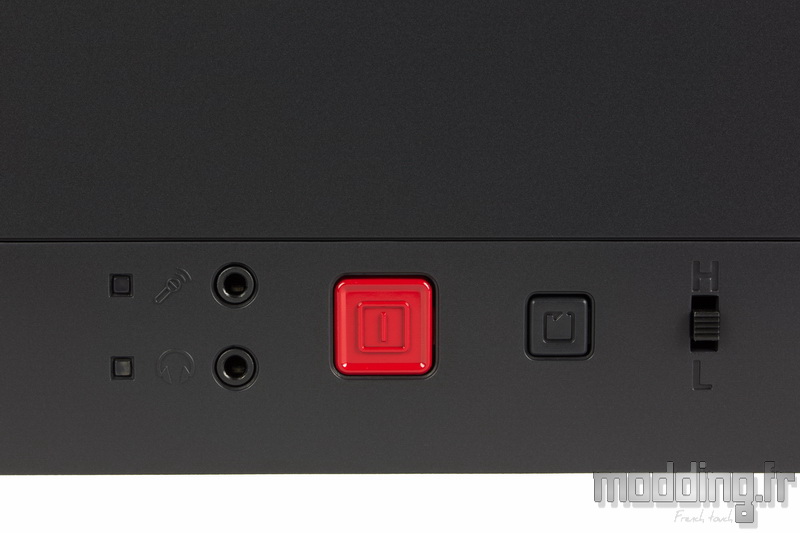

Dans la partie avant de ce Top, nous retrouvons le reste de la connectique du panneau avant, avec de gauche à droite :
- Led Power et Led activité disque.
- Connectique audio (casque / micro).
- Bouton Power affublé d’un rouge pétard.
- Bouton Reset notamment plus discret.
- Un contrôleur de ventilation.
Ce contrôleur peut gérer jusqu’à trois ventilateurs.
Nous avons deux positions de ventilation : H et L.
H pour High qui procure une tension égale à 12 V et L pour Low qui fournit 7 V.
Comme on peut le voir sur la photo, nous avons une position centrale du curseur qui coupe tout bonnement l’alimentation des ventilateurs.
