EN IMAGES…

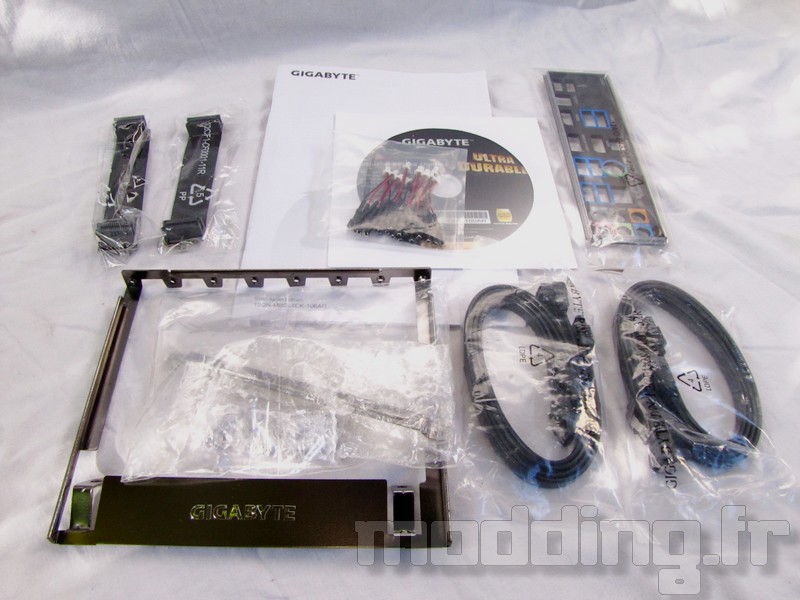

Le bundle est complet et contient :
- 4 câbles SATA
- 1 pont SLI
- 1 pont CROSSFIRE
- I/O panel
- Doc
- 1 autocollant
- OC BRACE + fixations – Utile pour maintenir les carte-vidéo sur une table de bench par exemple.

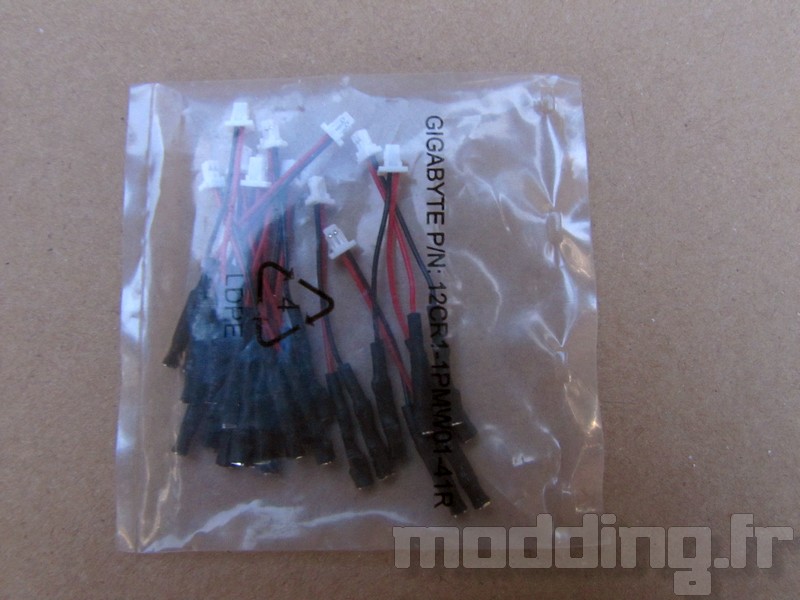

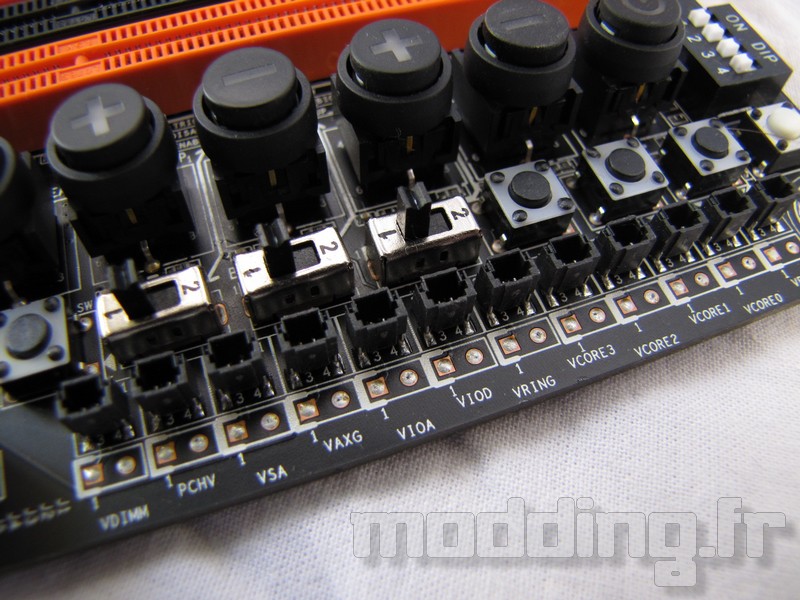

- Une vingtaine de petits bitoniaux (image du dessus) qui se connectent sur la carte et permettent de prendre des relevés au multi-mètre.
La Z87X-OC est magnifique, les touches de orange sur fond de PCB noir sont du meilleur effet. Pour ceux qui n’ont pas lu la présentation de la première page voici un petit rappel de ses caractéristiques.
- Support des processeurs Intel® Core™ de 4ème génération
- Technologie GIGABYTE Ultra Durable™ 5 Plusy
- Contrôleurs numériques embarqués
- GIGABYTE UEFI DualBIOS™
- Innovations OC GIGABYTE Exclusives
- GIGABYTE Memory safe/Setting Lock/Direct dans le BIOS
- Innovation OC Ignition
- Innovation OC Brace
- Connecteurs DDR/PCIe et d’alimentation plaqués or
- Compatibilité Premium 4-way CrossFire™

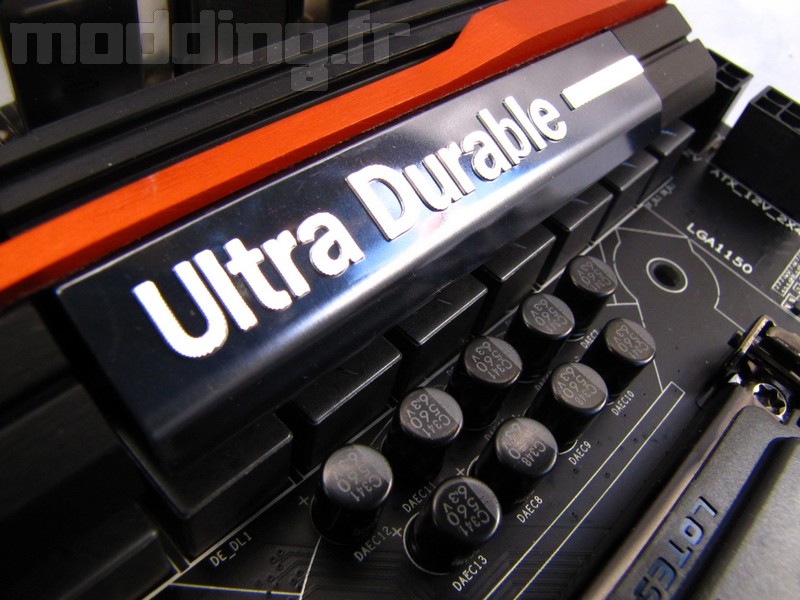

- Condensateurs Solides Black
- GIGABYTE On/Off Charge™ 2
- Intel® LAN avec protection contre décharges électrostatiques
- Nouvelle conception thermique et 8 connecteurs pour ventilateurs
- 10 ports USB 3.0

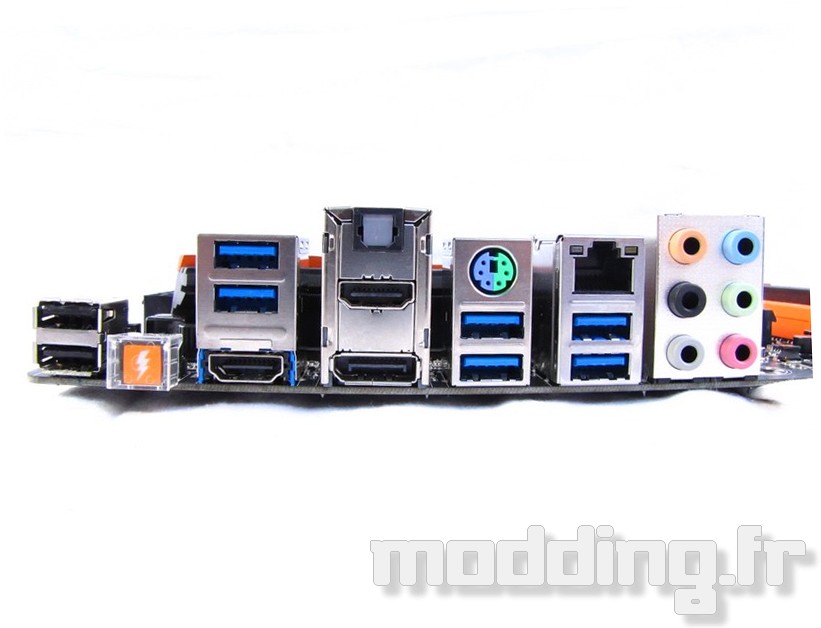

Au niveau des I/O de la carte on trouve :
- 2 x USB 2.0/1.1 ports
- 1 x bouton OC Ignition
- 6 x USB 3.0/2.0 ports
- 1 x optical S/PDIF Out
- 2 x HDMI ports
- 1 x DisplayPort
- 1 x PS/2 clavier/souris
- 1 x RJ-45
- 6 x audio jacks
A propos du bouton OC Ignition (à gauche) :
En tant qu’Overclocker, vous devez parfois redémarrer votre système sans pour autant devoir couper l’alimentation en courant des autres composants. OC Ignition vous aidera dans cette démarche. En appuyant sur le bouton OC Ignition, vous fournissez un courant continu à vos disques durs et ventilateurs en privant votre processeur d’énergie. Ceci étant particulièrement précieux en cas de “cold bug”, lorsque vous devrez chauffer votre processeur à une température convenable. Les Overclockers utilisant des disques i-ram pourront aussi maintenir la source électrique SATA sans risque de pertes de données tandis que les utilisateurs avides de SSDs ou disques mécaniques pourront bénéficier d’une source d’alimentation régulière.

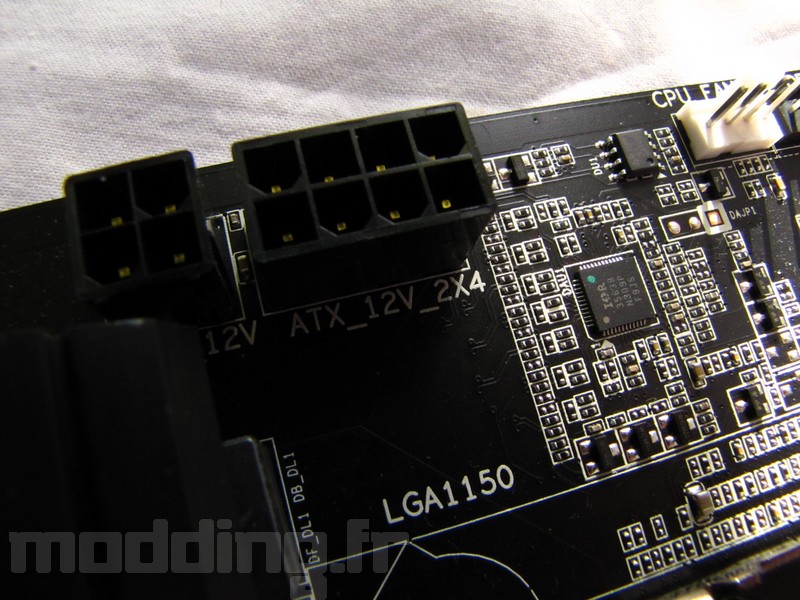

La carte est alimentée par un connecteur ATX 12v 2×4 + un ATX 12v 1×4

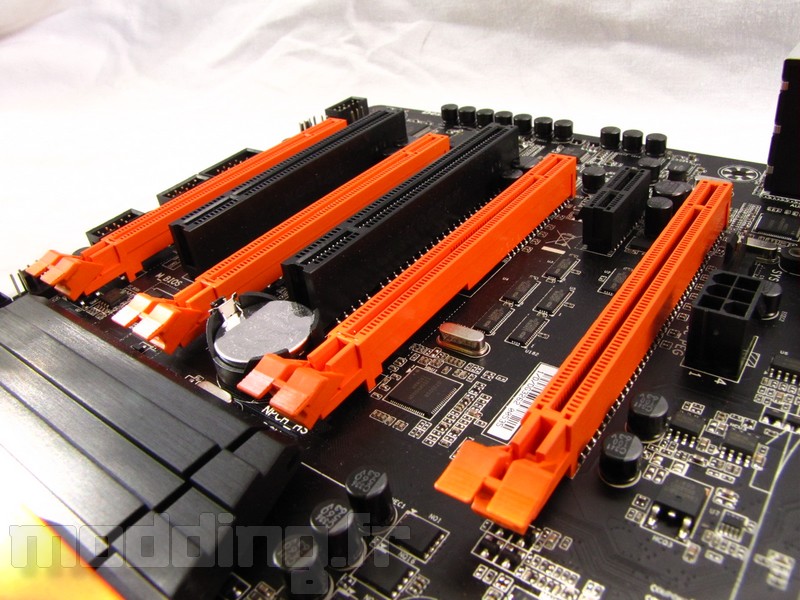

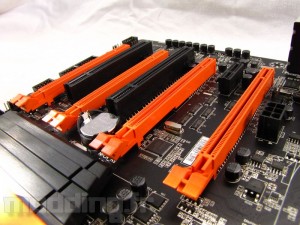

La carte est prévue pour faire du multi-gpu, elle peut accueillir jusqu’à 4 cartes ATI et jusqu’à 2 cartes NVIDIA.
Un connecteur PCIe présent sur la carte permet une meilleure stabilité des 4 ports PCIe.

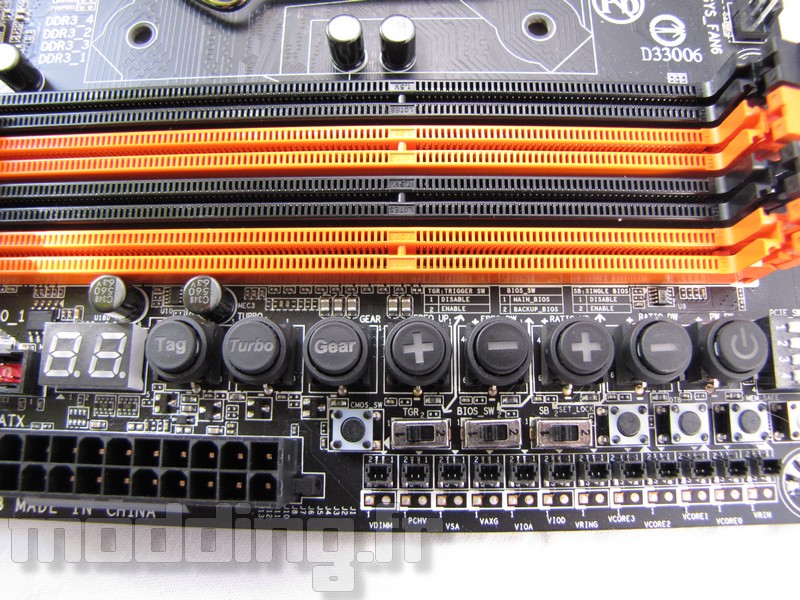

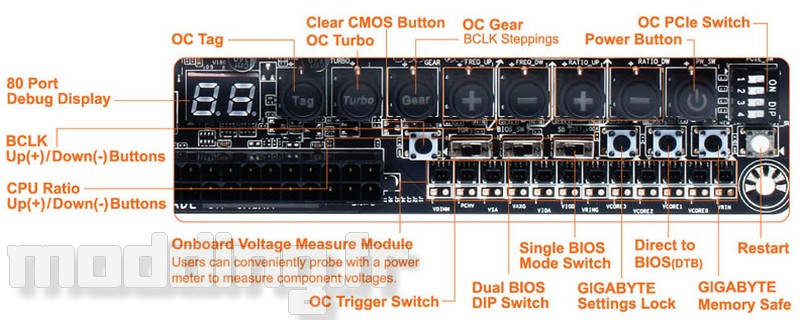

C’est ici que sont regroupées toutes les fonctions spécifiques à l’overclocking.
En haut à droite, les 4 dip permettent d’activer/désactiver les 4 ports PCIe séparément.
