Ventilateur FW121 :
On arrive sur le diamètre le plus utilisé, à savoir le 120 mm.
Voici le FW121 donc la particularité est tout indiquée sur le packaging : version Slim.
On est toujours avec un emballage blister, seul les annotations ont changés de place.

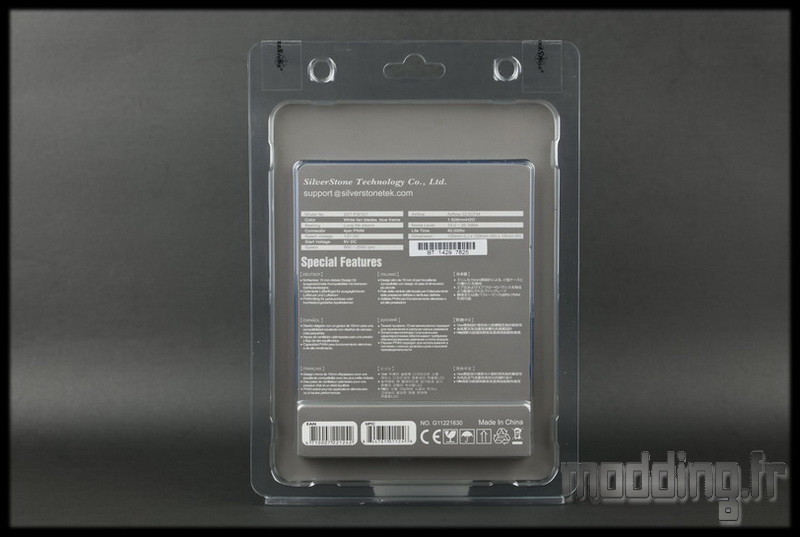

Nous retrouvons au dos de l’emballage, les caractéristiques ainsi que les spécifications.

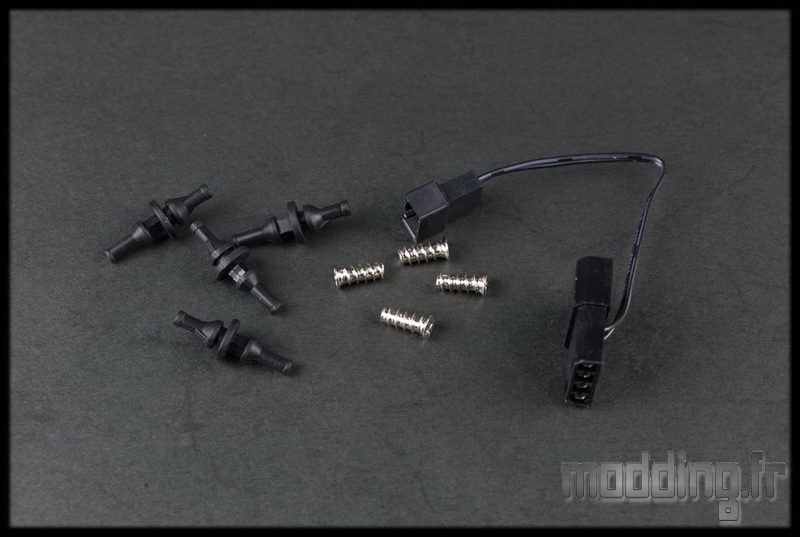

Nous gardons le bundle du FW81.
D’ailleurs, ne serait ce pas la même photo….

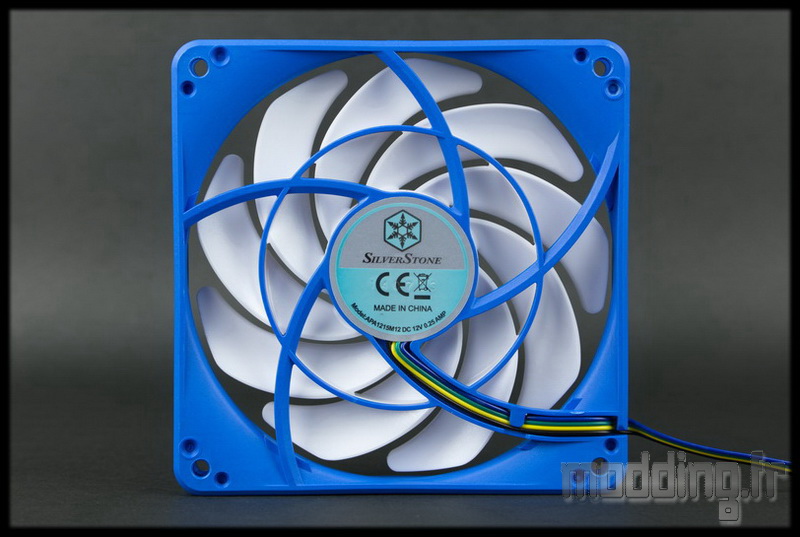

Le FW121 est donc un ventilateur en 120 mm avec un cadre de forme carré.
Les branches du cadre prennent la forme d’une virgule allant en contre sens avec celui des pales blanches, elles sont renforcées en leur centre par un anneau en plastique.
Le système de roulement est de type à paliers lisses.
La principale caractéristique du FW121 est sa faible épaisseur avec seulement 15 mm.
Son poids est de 109 g. Un chiffre qui s’explique par la présence de renfort sur l’épaisseur du cadre.

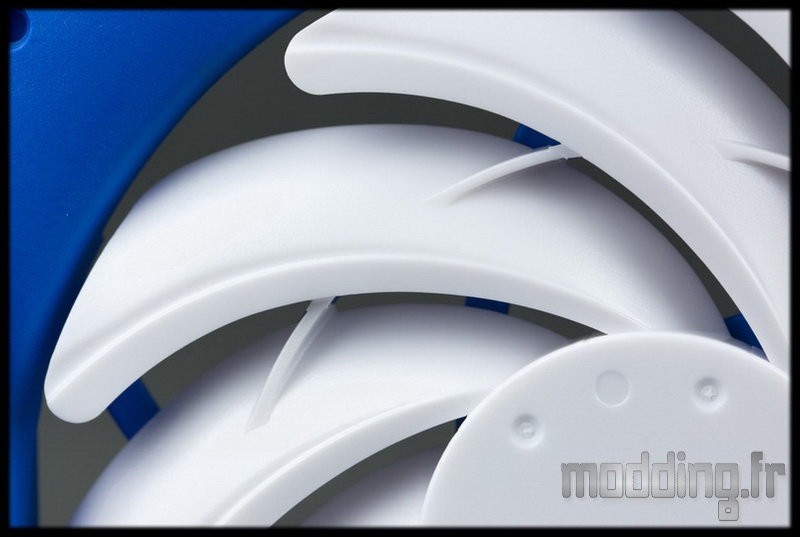

Les 9 pales sont, comme les branches du cadre, reliées entre elles par un petit renfort en plastique.
Elles adoptent un design à double courbure pour optimiser le débit d’air et la pression statique.

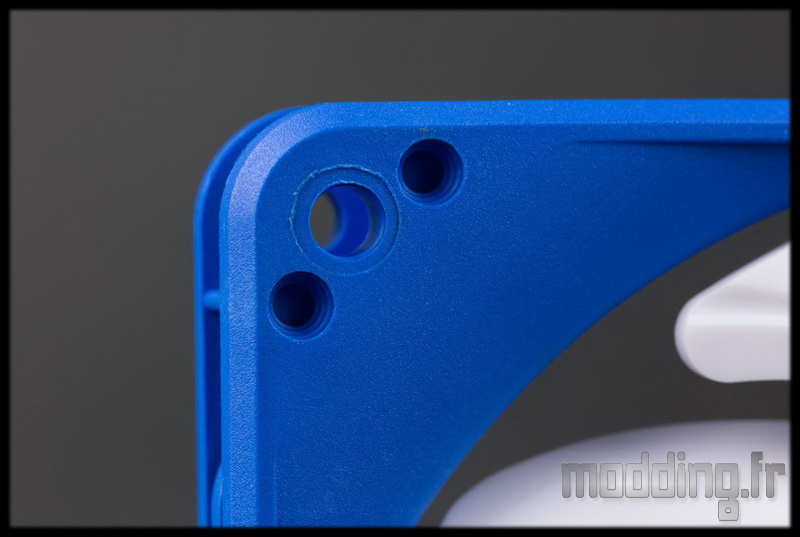

On retrouve dans les coins du cadre, le trou pour le passage de la vis de fixation.
Les deux autres trous…??? un effet de style?…

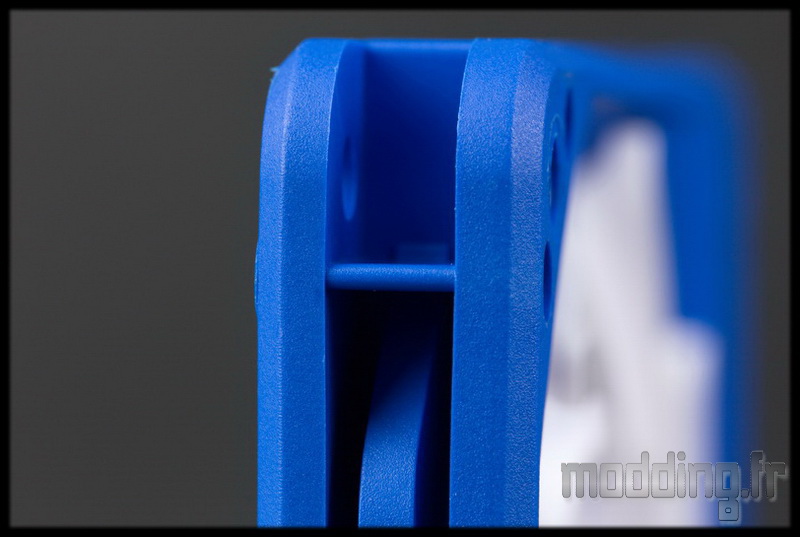

Des renforts au niveau du bord du cadre mais aussi au niveau des coins pour assurer une bonne rigidité.
On retrouve les 4 fils toujours colorés…
… Qui forment un câble plat de 300 mm pour finir leur course dans une prise 4-pins qui reste de couleur blanc cassé…
La vitesse de rotation s’étale de 800 à 2000 tr/min engendrant un débit d’air maximal de 32.6 CFM, soit 55 m3/h et une pression statique de 1.52 mmH2O.
Les spécifications :
| Modèle |
SST-FW121 |
| Couleur |
Cadre bleu, pales blanches |
| Roulement |
Paliers lisses longue durée |
| |
| Vitesse de rotation |
800 – 2000 tr/min |
| Niveau sonore |
14.7 – 24.6 dBA |
| Débit d’air |
13.1 – 32.6 CFM (22 – 55 m3/h) |
| Pression statique |
0.31 – 1.52 mmH2O |
| Puissance consommée |
1.08 W |
| |
| Connectique |
4 pins |
| Longueur du câble |
300 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir/jaune/vert/bleu |
|
|
| Dimensions |
120 x 120 x 15 |
| Poids |
109 g |
| Espérance de vie |
40 000 h |
